半导体材料的发展现状与趋势
半导体材料的发展现状及趋势
半导体材料的发展现状及趋势一、发展现状随着信息技术的飞速发展，对半导体材料的需求不断增加，并且对其性能也提出了更高的要求。
目前半导体材料的主要应用领域是集成电路和光电器件。
在集成电路方面，硅材料是目前主要的基础材料，其优点是成本低廉、生产工艺成熟。
但是随着集成度的提高，硅材料的性能已经无法满足需求，因此研究人员开始寻找更好的材料替代硅。
例如，砷化镓（GaAs）材料具有较高的电子迁移率，可以用于制造高速电子器件；碳化硅（SiC）材料则具有较高的耐高温和耐辐照性能，适用于高功率器件。
此外，研究人员还在探索新型半导体材料，如石墨烯、量子点等，以进一步拓展半导体材料的应用领域。
在光电器件方面，半导体材料在激光器、LED等领域有着广泛应用。
例如，氮化镓（GaN）材料可以制造高亮度、高效率的LED，被广泛应用于照明和显示领域；砷化镓（GaAs）材料则可制造高效率的激光器，广泛应用于通信和雷达领域。
此外，随着可再生能源的发展，太阳能电池也成为半导体材料的重要应用领域之一、砷化镓太阳能电池具有高效率、较低的制造成本等优点，被认为是未来太阳能电池的发展方向。
二、发展趋势1.多功能材料：随着电子器件的不断发展，对材料的要求越来越多样化。
未来的半导体材料将发展为多功能材料，既能满足传统的电子器件需求，又能应用于新兴领域如能源存储、量子计算等。
2.新型材料的探索：目前已经发现的半导体材料种类有限，而且大部分材料的性能有限。
因此，未来的研究重点将放在新型材料的探索上，例如石墨烯、钙钛矿等。
这些新型材料具有独特的结构和性能，可以应用于更多领域。
3.制备工艺的改进：半导体材料的制备工艺对于材料性能的影响至关重要。
未来的发展将着重改进和发展现有的制备工艺，以提高材料的质量和性能。
4.芯片尺寸的进一步缩小：随着电子器件的不断进化，芯片的尺寸也在不断缩小。
未来的趋势是进一步缩小芯片尺寸，提高器件性能和集成度。
5.环保可持续发展：随着人们对环保意识的提高，对于材料的环境友好性和可持续性也提出了更高的要求。

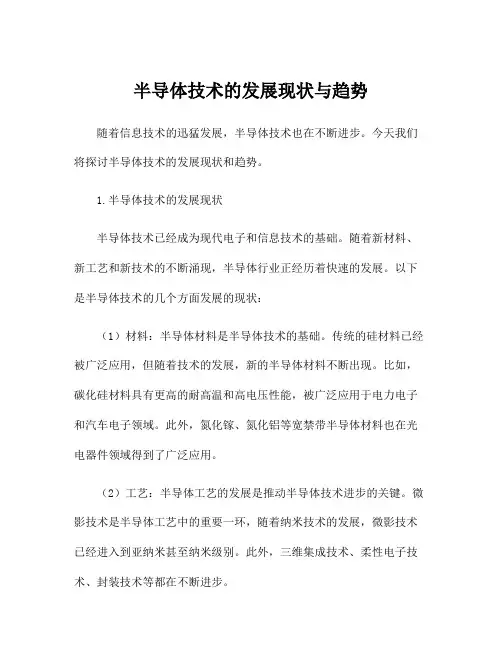

半导体技术的发展现状与趋势
半导体技术的发展现状与趋势随着信息技术的迅猛发展，半导体技术也在不断进步。
今天我们将探讨半导体技术的发展现状和趋势。
1.半导体技术的发展现状半导体技术已经成为现代电子和信息技术的基础。
随着新材料、新工艺和新技术的不断涌现，半导体行业正经历着快速的发展。
以下是半导体技术的几个方面发展的现状：（1）材料：半导体材料是半导体技术的基础。
传统的硅材料已经被广泛应用，但随着技术的发展，新的半导体材料不断出现。
比如，碳化硅材料具有更高的耐高温和高电压性能，被广泛应用于电力电子和汽车电子领域。
此外，氮化镓、氮化铝等宽禁带半导体材料也在光电器件领域得到了广泛应用。
（2）工艺：半导体工艺的发展是推动半导体技术进步的关键。
微影技术是半导体工艺中的重要一环，随着纳米技术的发展，微影技术已经进入到亚纳米甚至纳米级别。
此外，三维集成技术、柔性电子技术、封装技术等都在不断进步。
（3）设备：半导体设备是支撑半导体制造的关键。
随着半导体工艺的不断精密化，半导体设备也在不断更新换代。
光刻机、离子注入机、薄膜沉积设备等在技术上都在不断改进。
（4）市场：半导体市场也在不断扩大。
随着5G、人工智能、物联网等新兴技术的发展，对半导体的需求也在增加。
同时，新兴市场的崛起也为半导体行业带来了新的机遇。
2.半导体技术的发展趋势半导体技术的发展有以下几个趋势：（1）新材料的发展：随着半导体器件尺寸的不断缩小，对新材料的需求也在增加。
新的宽禁带半导体材料、二维材料、纳米材料等都成为了半导体技术的研究热点。
（2）新工艺的研究：微纳米加工技术、三维集成技术、柔性电子技术等新工艺的研究将成为未来的发展方向。
这些新工艺将有助于提高器件的集成度、性能和功能。
（3）智能制造的发展：随着人工智能、大数据等技术的发展，智能制造将成为未来半导体制造的主要趋势。
半导体制造设备将实现智能化，生产过程将更加精密和高效。
（4）生态可持续发展：半导体工艺和设备的研发将更加注重环保和节能。

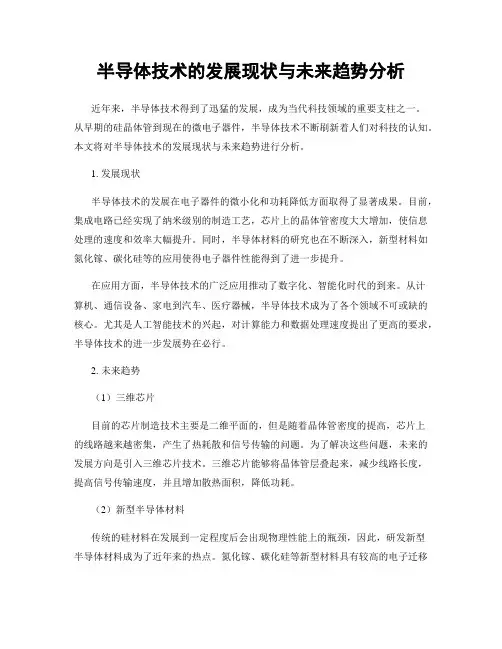

半导体技术的发展现状与未来趋势分析
半导体技术的发展现状与未来趋势分析近年来，半导体技术得到了迅猛的发展，成为当代科技领域的重要支柱之一。
从早期的硅晶体管到现在的微电子器件，半导体技术不断刷新着人们对科技的认知。
本文将对半导体技术的发展现状与未来趋势进行分析。
1. 发展现状半导体技术的发展在电子器件的微小化和功耗降低方面取得了显著成果。
目前，集成电路已经实现了纳米级别的制造工艺，芯片上的晶体管密度大大增加，使信息处理的速度和效率大幅提升。
同时，半导体材料的研究也在不断深入，新型材料如氮化镓、碳化硅等的应用使得电子器件性能得到了进一步提升。
在应用方面，半导体技术的广泛应用推动了数字化、智能化时代的到来。
从计算机、通信设备、家电到汽车、医疗器械，半导体技术成为了各个领域不可或缺的核心。
尤其是人工智能技术的兴起，对计算能力和数据处理速度提出了更高的要求，半导体技术的进一步发展势在必行。
2. 未来趋势（1）三维芯片目前的芯片制造技术主要是二维平面的，但是随着晶体管密度的提高，芯片上的线路越来越密集，产生了热耗散和信号传输的问题。
为了解决这些问题，未来的发展方向是引入三维芯片技术。
三维芯片能够将晶体管层叠起来，减少线路长度，提高信号传输速度，并且增加散热面积，降低功耗。
（2）新型半导体材料传统的硅材料在发展到一定程度后会出现物理性能上的瓶颈，因此，研发新型半导体材料成为了近年来的热点。
氮化镓、碳化硅等新型材料具有较高的电子迁移率和热导率，能够在高温、高频、高功率环境下工作稳定。
新型材料的应用将进一步提高芯片的运行速度和效率。
（3）光电集成光电集成技术是半导体技术未来的重要方向之一。
相比传统的电子设备，光电器件具有无电磁干扰、高速传输、低损耗等优点。
通过将光电器件与半导体器件集成在一起，可以实现基于光信号的信息处理和传输，使得电子器件的处理速度更快、效率更高。
（4）人工智能应用人工智能技术的兴起对计算能力提出了更高的要求。
为了满足人工智能算法的运行和训练需求，未来半导体技术将朝着更加专业化和定制化的方向发展。
半导体材料的发展前景和趋势
半导体材料的发展前景和趋势半导体材料，在现代科技领域具有举足轻重的地位，是电子产业和信息技术发展的基石。
随着科技的日新月异，半导体材料也展现出无限的发展潜力。
本文将对半导体材料的发展前景和趋势进行深入探讨。
一、新型半导体材料的崛起传统的半导体材料，如硅，虽然在许多领域中仍占据主导地位，但已逐渐不能满足日益增长的技术需求。
因此，新型半导体材料如氮化镓（GaN）、碳化硅（SiC）和氧化锌（ZnO）等正逐渐崭露头角。
这些材料具有更高的电子迁移率、高热导率和大禁带宽度等特点，使得电子设备能够实现更高的频率、更大的功率以及更低的能耗。
二、柔性电子材料的广泛应用随着可穿戴设备和智能家居的普及，柔性电子材料的需求日益增长。
柔性电子材料具有良好的柔韧性和可延展性，能够适应各种复杂形状的表面，为电子产品提供了更大的设计空间。
同时，柔性电子材料在医疗、军事等领域也有着广泛的应用前景。
三、生物相容性半导体材料的研究进展在生物医学领域，半导体材料的应用越来越广泛。
生物相容性半导体材料是指那些对生物体无毒、无害、无刺激，且能与生物体相容的材料。
这类材料在组织工程、药物传递和生物成像等领域具有巨大的应用潜力。
随着研究的深入，未来有望为生物医学领域带来革命性的突破。
四、量子点及二维材料的潜力量子点和二维材料是近年来备受瞩目的新兴领域。
量子点材料具有独特的光电性能，可应用于显示、照明和太阳能电池等领域。
而二维材料如石墨烯和过渡金属二卤化物等则展现出超常的力学、电学和热学性能，为新一代电子器件和光电器件的发展提供了可能。
五、智能化和定制化趋势随着人工智能和物联网技术的发展，半导体材料的智能化和定制化成为未来发展的必然趋势。
通过集成各种传感器和执行器，半导体材料将能够实时感知环境变化并做出相应调整，从而实现智能化。
同时，基于3D打印等技术，可以根据特定需求定制化生产半导体材料，进一步提高生产效率和满足个性化需求。
六、绿色环保和可持续发展在可持续发展的大背景下，半导体材料的绿色环保和可持续发展也成为关注的焦点。
半导体技术的发展现状与趋势
半导体技术的发展现状与趋势半导体技术是当今世界上最具前景和发展潜力的技术之一，其在电子、通信、能源、医疗等领域都有着广泛的应用。
随着移动互联网、人工智能、物联网等新兴技术的兴起，半导体技术的发展也呈现出日新月异的趋势。
本文将对半导体技术的发展现状和趋势进行深入探讨，分析其在各个领域的应用和未来的发展方向。
一、半导体技术的发展现状半导体技术是一种以半导体材料为基础的电子器件制造技术，其最早的应用可以追溯到20世纪50年代，自那时起，半导体技术就开始不断地发展和进步。
目前，半导体技术已经成为现代电子工业的核心技术，其在微处理器、存储器、传感器、光电子器件、功率器件等领域都有广泛的应用。
1.微处理器微处理器是半导体技术的重要应用领域之一，它是现代电子设备的核心部件，其性能直接关系到整个设备的运行速度和稳定性。
当前，微处理器的制造技术已经进入到纳米级别，其性能和功耗方面都有了显著的提升。
随着人工智能、大数据等新兴技术的兴起，微处理器的需求也在不断增加，为了满足这些需求，半导体技术在微处理器领域的研发也在持续不断地进行着。
2.存储器存储器是另一个重要的半导体技术应用领域，其在电子设备中主要用于存储数据和程序。
当前，随着移动互联网、云计算等新兴技术的迅速发展，对存储器的需求也在不断增加。
为了提高存储器的容量和速度，半导体技术在存储器领域的研发也在进行着，目前，固态硬盘已经代替了传统的机械硬盘成为了主流产品。
3.传感器传感器是半导体技术在物联网、智能制造等领域的重要应用之一，它可以将各种信号转换为电信号，并通过电路进行处理，最终输出所需的信息。
随着物联网和智能制造的兴起，传感器的需求也在不断增加，为了满足这些需求，半导体技术在传感器领域的研发也在持续不断地进行着。
4.光电子器件光电子器件是半导体技术在光通信、光存储等领域的重要应用之一，它可以将电信号转换为光信号，并通过光纤进行传输。
当前，随着5G技术的逐步成熟和光纤网络的不断建设，对光电子器件的需求也在不断增加。

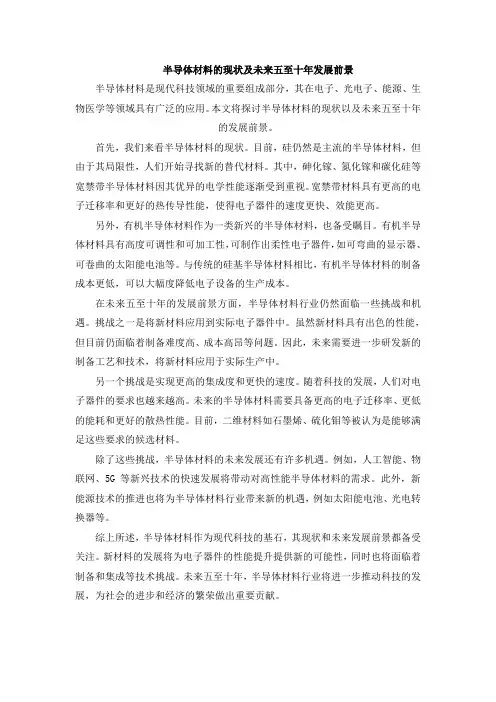

半导体材料的现状及未来五至十年发展前景
半导体材料的现状及未来五至十年发展前景半导体材料是现代科技领域的重要组成部分，其在电子、光电子、能源、生物医学等领域具有广泛的应用。
本文将探讨半导体材料的现状以及未来五至十年的发展前景。
首先，我们来看半导体材料的现状。
目前，硅仍然是主流的半导体材料，但由于其局限性，人们开始寻找新的替代材料。
其中，砷化镓、氮化镓和碳化硅等宽禁带半导体材料因其优异的电学性能逐渐受到重视。
宽禁带材料具有更高的电子迁移率和更好的热传导性能，使得电子器件的速度更快、效能更高。
另外，有机半导体材料作为一类新兴的半导体材料，也备受瞩目。
有机半导体材料具有高度可调性和可加工性，可制作出柔性电子器件，如可弯曲的显示器、可卷曲的太阳能电池等。
与传统的硅基半导体材料相比，有机半导体材料的制备成本更低，可以大幅度降低电子设备的生产成本。
在未来五至十年的发展前景方面，半导体材料行业仍然面临一些挑战和机遇。
挑战之一是将新材料应用到实际电子器件中。
虽然新材料具有出色的性能，但目前仍面临着制备难度高、成本高昂等问题。
因此，未来需要进一步研发新的制备工艺和技术，将新材料应用于实际生产中。
另一个挑战是实现更高的集成度和更快的速度。
随着科技的发展，人们对电子器件的要求也越来越高。
未来的半导体材料需要具备更高的电子迁移率、更低的能耗和更好的散热性能。
目前，二维材料如石墨烯、硫化钼等被认为是能够满足这些要求的候选材料。
除了这些挑战，半导体材料的未来发展还有许多机遇。
例如，人工智能、物联网、5G等新兴技术的快速发展将带动对高性能半导体材料的需求。
此外，新能源技术的推进也将为半导体材料行业带来新的机遇，例如太阳能电池、光电转换器等。
综上所述，半导体材料作为现代科技的基石，其现状和未来发展前景都备受关注。
新材料的发展将为电子器件的性能提升提供新的可能性，同时也将面临着制备和集成等技术挑战。
未来五至十年，半导体材料行业将进一步推动科技的发展，为社会的进步和经济的繁荣做出重要贡献。
半导体行业的市场现状与发展趋势
半导体行业的市场现状与发展趋势一、行业概况半导体原指半导体材料，在研究半导体材料中所取得的技术成果的基础上，人们成功地制造出了半导体器件。
半导体器件不像电子管那样需要高压电源，而是只需几伏的小电压就能够工作。
因此被广泛应用于电子计算、通信、信息储存等等领域。
半导体产业经过多年的发展，已然成为现代社会最重要的基础产业之一。
二、市场现状半导体行业的市场现状主要表现在以下三个方面：（一）龙头企业占据市场主导地位全球半导体市场规模约为4600亿美元，其中，美国、韩国、中国、日本等国的企业是半导体行业的龙头企业，近年来也是占据市场份额的主要力量。
（二）技术更新换代加速半导体是最具创新力的产业之一，在过去一段时间里，因为人工智能、互联网、物联网、5G等技术的崛起，导致半导体行业在技术更新换代方面加速。
技术的不断更新对半导体行业发展趋势有着极大的影响。
（三）产业整合层次不断提高在半导体行业的竞争中，中小型半导体企业都在积极寻求和合作，企业之间的合作得到了日益加深。
产业整合层次也逐步提升并形成了竞争格局。
三、发展趋势半导体行业在市场的发展过程中也面临着一系列的机遇和挑战，以下是半导体行业的发展趋势：（一）技术趋势在半导体行业中，进一步微小化是未来每家半导体公司都会追求的目标。
另外，为了应对人工智能、物联网等新技术的崛起，人们需要一些特定的芯片技术来支持这些情况，因此产业链结构可能会进一步优化。
（二）应用趋势随着5G技术的崛起，应用能够带来更多的移动数据和高速数据连接，同时移动端设备将拥有更多的计算任务，都将使得个人计算机行业出现一定程度的规模增长。
另外，随着智能家居、无人驾驶等领域的快速发展，Now，消费电子、汽车、智能家居等领域也将会持续保持增长。
（三）政策引领随着各国政府对高科技产业的重视，包括国内的半导体产业投入、补贴和政策红利落地的加速，预计有助于行业的投资，增加行业的信心和潜在盈利度。
四、结论半导体行业的未来发展前景不仅仅是市场空间无限，而且在技术和应用的领域也具有广阔的发展空间。
半导体行业的战略规划和未来发展趋势
半导体行业的战略规划和未来发展趋势随着科技的不断进步和社会的快速发展，半导体行业作为现代工业的基础和支撑，扮演着至关重要的角色。
本文将探讨半导体行业的战略规划和未来发展趋势，以期为该行业的相关企业和从业人员提供一定的参考和启示。
一、行业现状与发展趋势半导体作为新兴产业，目前全球市场规模已达数千亿美元，并且呈现出持续增长的趋势。
在技术方面，半导体行业的发展主要集中在以下几个方向：1.新一代半导体材料的研发为了满足高性能计算、人工智能、物联网等领域的需求，半导体材料的研发和应用成为行业关注的热点。
例如，石墨烯、硅光子、氮化镓等新材料的出现，为半导体行业带来了更多的发展机遇。
2.集成电路技术的创新集成电路是半导体行业的核心产品之一，其技术的创新一直是行业发展的关键。
随着技术的不断进步，集成电路的制程工艺越来越先进，芯片的规模越来越小，功耗和成本也大幅降低，这将为半导体行业带来更广阔的市场前景。
3.半导体设备制造的进步半导体设备制造业作为半导体行业的重要组成部分，其技术的进步直接关系到整个行业的发展水平。
目前，半导体设备制造业正朝着高性能、高可靠性和低能耗的方向发展，并且在智能制造、自动化生产等方面取得了重要的突破。
二、战略规划针对半导体行业的特点和发展趋势，企业在制定战略规划时应注重以下几个方面：1.技术研发与创新作为高科技产业，技术研发和创新是半导体行业的核心竞争力。
企业应加强研发投入，提高科研水平，不断开展创新性工作，推动新技术、新产品的研发和产业化。
2.市场拓展和业务发展市场拓展是企业战略规划的重要环节。
企业应根据自身特点和竞争优势，在全球范围内积极寻找市场机会，拓展业务版图，加强与客户的合作，并加大对新兴市场的布局。
3.人才培养和团队建设半导体行业需要大量高素质、高技能的人才。
企业应注重人才培养和创新团队的建设，建立良好的激励机制，吸引和留住优秀的人才，从而提升企业的核心竞争力。
三、未来发展趋势根据对半导体行业的发展趋势的分析，我们可以预见未来几年该行业将呈现以下几个发展趋势：1.人工智能与半导体的深度融合人工智能技术的快速发展对半导体行业提出了更高的要求。
半导体技术的发展现状与趋势
半导体技术的发展现状与趋势一、发展现状1.1半导体技术的历史半导体技术是20世纪最重要的技术之一，它改变了人类社会的方方面面。
20世纪50年代晶体管技术的发明让半导体技术获得了飞速发展的契机，之后的半个世纪里，半导体技术经历了晶体管、集成电路、微处理器等多个阶段的发展，不断推动着信息产业的发展。
1.2主要应用领域半导体技术已经深入到各个领域，如电子通信、计算机、电子消费品、汽车、医疗设备等。
在电子通信领域，半导体芯片是移动通信网络的核心部件；在计算机领域，半导体技术推动了计算机的不断升级和发展；在电子消费品领域，半导体技术使得电子产品变得更加小巧、功能更加强大；在汽车领域，半导体技术实现了智能化驾驶和无人驾驶技术；在医疗设备领域，半导体技术改进了医疗设备的性能，提高了医疗水平。
1.3技术发展水平半导体技术的当前发展水平已经非常成熟，主要表现在以下几个方面：(1)集成度不断提高。
半导体技术的集成度从最初的几个晶体管到现在的数十亿甚至上百亿个晶体管，集成度的提高使得芯片的功能越来越强大。
(2)工艺精度持续提高。
半导体制造工艺的微观化、精细化和复杂化是半导体技术不断发展壮大的基础，如工艺已经进入纳米尺度，工艺的精度已经达到了几十个纳米。
(3)新材料不断涌现。
半导体技术的发展离不开各种新型材料的推动，如氮化镓、碳化硅等材料的应用正在推动半导体技术的发展。
1.4产业现状半导体产业已经成为国民经济的支柱产业，在全球范围内有着巨大的影响力。
当前，全球半导体产业呈现以下几个特点：(1)全球产业集中度逐步提高。
全球主要的半导体企业集中在美国、韩国、日本等国家，这些国家的半导体企业占据了全球市场的绝大部分份额。
(2)产业链日趋完善。
半导体产业链已经形成完整的生产体系，从设备制造到芯片设计、生产、封装测试等环节，各个环节的企业都在不断努力提高产品水平和降低成本。
1.5发展机遇与挑战半导体技术的发展面临着一系列的机遇和挑战：(1)人工智能、物联网等新兴领域的兴起为半导体技术带来了新的发展机遇，这些新的领域对于半导体芯片的要求更高，也为半导体技术提供了更广阔的应用场景。
半导体材料的发展和应用前景
半导体材料的发展和应用前景近年来，半导体技术迅猛发展，成为推动世界科技进步的重要力量。
半导体材料是制造各种电子产品所必需的关键元素，其应用范围广泛，包括电子计算机、通讯设备、显示器和发光二极管等。
本文将从半导体材料的发展历程、现状和未来前景三个方面探讨半导体材料的发展和应用前景。
一、半导体材料发展历程半导体材料的历史可以追溯到早期的矿物晶体和硫化铜。
19世纪末，人们开始系统地研究半导体物理现象，例如光电效应和电导率的依赖关系。
20世纪20年代和30年代，半导体物理学得到了快速发展。
1950年代，贝尔实验室、德州仪器公司、杜邦公司等公司相继研制出硅晶体管。
60年代，半导体技术以惊人的速度发展，第一代大型集成电路IC横空出世。
70年代，发明了第一种光电转换器件：太阳电池。
80年代，半导体材料应用领域进一步拓宽，例如成像器件、CCD摄像器件、LED发光器件等。
二、半导体材料现状如今，半导体材料应用范围广泛，并且不断创新。
由于其运动电荷易受光、电子、声波作用影响等特点，半导体材料制成器件则具有适合电子级操作、高速调制、轻薄短小等优点。
半导体材料可以制成半导体晶体、半导体光电转换器件、半导体二极管和场效应晶体管等各种电子器件，广泛应用于计算机、电子通讯、磁盘存储、交通运输、医疗、能源等众多领域。
例如，计算机芯片中的金属氧化物半导体场效应晶体管（MOSFET）和电容器领域中使用的储能单元都采用半导体材料制造。
在电子产品中，半导体材料应用场景更多。
例如，LED发光二极管作为一种可靠、高效、环保、长寿命的照明产业替代品已经展现出巨大的应用前景；高清电子屏采用液晶阵列制成，可以使用半导体材料进行背光；智能手机使用的触控屏幕是由半导体压敏电阻制成的等等。
三、半导体材料未来前景未来，半导体材料在能源领域、新物质领域、信息处理领域和制造业领域等都有广阔的应用前景。
在能源领域中，半导体材料可以用作储能体、储氢体、太阳电池等。
半导体技术的发展现状与趋势
半导体技术的发展现状与趋势一、引言半导体技术是当今科技领域的重要支柱之一，它在信息通讯、电子设备、能源、医疗、汽车等各个方面发挥着重要作用。
随着科技的不断进步，半导体技术也在不断发展和完善。
本文将对半导体技术的发展现状和趋势进行探讨，以期为读者提供一个全面而清晰的了解。
二、半导体技术的发展现状1.芯片制造技术的进步随着半导体材料、工艺和设备技术的不断进步，现代集成电路芯片的制造技术也越来越先进。
目前，先进的芯片制造技术已经实现了纳米级的制造精度，大大提高了芯片的性能和功耗比。
此外，3D集成技术、封装技术以及材料工艺的创新也为芯片制造技术带来了新的突破和发展空间。
2.半导体材料的发展半导体材料是半导体技术的基础，其性能和稳定性直接影响着半导体器件的性能。
近年来，各种新型半导体材料的研究和应用不断涌现，如碳化硅、氮化镓、氧化铟锡等材料的出现为半导体器件的性能提升和多样化提供了支撑。
而在纳米材料领域，石墨烯、量子点等新材料也为半导体技术带来了新的发展机遇。
3.半导体器件的创新随着半导体技术的不断发展，各种新型半导体器件也在不断涌现。
例如，功率半导体器件、光电器件、微波器件等新型器件的研究和开发为半导体技术的应用提供了丰富的空间。
此外，新型存储器件、传感器件等器件也在不断涌现，促使半导体技术在各个领域的应用不断扩展。
4.全球半导体产业的发展全球半导体产业在近年来也呈现出了快速增长的趋势。
虽然受到疫情等因素的影响，全球半导体市场在2020年出现了一定程度的波动，但这并没有影响到全球半导体产业的长期发展趋势。
目前，全球主要的半导体芯片制造企业依然在不断扩大生产规模，提高制造水平，不断推动全球半导体产业的发展。
三、半导体技术的发展趋势1.人工智能和大数据的发展对半导体技术提出了新的需求随着人工智能和大数据技术的不断发展，对计算性能和数据处理能力的需求也在不断提高。
这就要求半导体技术不断提升芯片的计算和数据处理性能，降低功耗和成本，提高芯片的集成度和稳定性。
半导体行业发展现状及未来趋势分析
半导体行业发展现状及未来趋势分析摘要：本文将重点分析半导体行业的发展现状和未来趋势。
半导体行业作为现代信息技术的核心，已经取得了卓越的成就，并且在不断发展。
我们将首先介绍半导体行业的背景和相关概念，然后分析目前的发展现状，包括市场规模、主要公司和技术创新。
接着，我们将探讨未来的趋势，包括技术进步、市场发展和应用领域的扩大等方面。
最后，我们将总结半导体行业的发展前景，评估其潜在风险和机遇。
1. 引言半导体是一种具有半导电性的材料，广泛应用于电子设备和信息技术领域。
半导体行业作为现代经济的重要支柱之一，对于推动科技进步和经济发展起着至关重要的作用。
2. 发展现状2.1 市场规模半导体行业的市场规模持续增长。
根据统计数据，全球半导体市场规模从2015年的5000亿美元增长至2020年的6000亿美元。
亚太地区成为半导体市场的最大消费地区，占据了全球市场份额的45%左右。
2.2 主要公司全球半导体行业的竞争非常激烈，几家大型企业在市场上占据主导地位。
其中，英特尔、三星电子、台积电和SK海力士等公司在技术实力和市场份额方面领先。
2.3 技术创新在技术创新方面，半导体行业不断取得突破。
随着摩尔定律的逐渐接近极限，新一代的半导体技术开始进入市场。
包括三维集成电路（3D IC）、量子计算和碳纳米管等技术成为研究的热点。
这些技术的应用将进一步提升半导体芯片的性能和功能。
3. 未来趋势3.1 技术进步半导体技术将继续进步，主要体现在芯片的性能提升和功耗的降低。
新一代材料的研发，如石墨烯和二维半导体材料，将成为未来的发展方向。
此外，人工智能的快速发展也将推动半导体行业的进步，例如量子处理器和神经网络芯片等。
3.2 市场发展半导体行业的市场将继续扩大。
随着物联网、人工智能和5G技术的普及，对于芯片的需求将进一步增加。
未来汽车、工业控制、智能家居和医疗设备等领域将成为半导体行业的新增长点。
3.3 应用领域的扩大半导体的应用领域也将不断扩大。
半导体技术的发展现状与趋势
半导体技术的发展现状与趋势第一部分：半导体技术的发展现状半导体技术是当前信息产业中最重要的技术之一，涉及到电子器件、集成电路、光电子器件等多个领域，对于现代化社会的发展起到了至关重要的作用。
在当前的发展状态下，半导体技术正呈现出以下的发展现状：1.制程工艺不断进步：随着纳米技术的发展，半导体制程工艺也在不断进步。
当前主流的芯片制造工艺已经达到了7nm级别，甚至有望进一步发展到5nm及以下。
这种超高密度的制程工艺为半导体器件的性能提升提供了强大的支持。
2.新材料的应用：除了传统的硅基材料之外，半导体技术还在不断探索和应用新材料，如碳化硅、氮化镓等，这些新材料大大拓展了半导体器件的应用范围，并且有望带来更高的性能和更低的功耗。
3.应用领域不断扩展：随着半导体技术的不断发展，其应用领域也在不断扩展。
除了传统的通信、计算、消费电子领域之外，半导体技术还在汽车、医疗、工业控制等领域得到了广泛的应用。
4.大规模集成电路的发展：当前的半导体技术已经能够支持大规模集成电路的制造，从而可以实现更高性能、更低功耗的芯片设计，为现代化社会的发展提供了强大的支持。
第二部分：半导体技术的发展趋势在当前的发展趋势下，半导体技术正呈现出以下的发展趋势：1.纳米技术的深入发展：纳米技术是当前半导体技术发展的重要方向之一，未来的芯片制造工艺有望进一步发展到3nm甚至更低的水平，这将为半导体器件的性能提升带来更大的空间。
2.新材料的广泛应用：在半导体技术的发展趋势中，新材料的应用将占据重要地位。
碳化硅、氮化镓等新材料的广泛应用将为半导体器件的性能提升提供更大的空间。
3.人工智能芯片的发展：随着人工智能技术的迅猛发展，人工智能芯片也成为了当前半导体技术的热门领域之一。
未来的半导体技术将更加专注于人工智能芯片的设计和制造。
4.多功能集成电路的应用：未来的半导体技术有望实现更高性能、更低功耗的多功能集成电路设计，为智能手机、物联网等领域的发展提供更大的支持。
半导体技术的发展现状与趋势
半导体技术的发展现状与趋势半导体技术是当今世界信息技术和电子设备制造的关键。
随着科学技术不断进步，半导体技术也在不断发展和演变。
本文将从半导体技术的发展现状和趋势两个方面进行探讨。
一、半导体技术的发展现状1.硅片工艺技术半导体晶体管的核心材料是硅。
而现今半导体工业主要采用的是CMOS（互补金属氧化物半导体）技术。
这种技术可以制造大规模集成电路（VLSI）芯片，其中集成了数十亿个晶体管。
目前，厂商们还在不断提升CMOS技术，以提高芯片的集成度和性能。
2.光刻技术光刻技术是制造半导体芯片的关键环节。
通过光刻技术，可以将设计好的电路图案转移到硅片上。
最新的光刻机可以实现纳米级别的分辨率，这使得芯片的制造工艺更加精密和复杂。
3.三维芯片封装技术随着移动互联网的发展和5G通信技术的普及，人们对电子设备的性能要求越来越高。
为了提高芯片的性能和整合度，厂商们开始研究和应用三维芯片封装技术。
这种封装技术可以将多个芯片堆叠在一起，从而提高设备的性能和功能。
4.新型材料的应用除了硅之外，人们还开始研究和应用其他新型材料来制造半导体器件。
例如，碳纳米管、硒化铟等材料都被认为具有很好的半导体特性，并有望应用到未来的芯片制造中。
5.人工智能芯片近年来，人工智能技术得到了飞速发展，对芯片的性能和能耗提出了新的要求。
为了满足人工智能应用的需要，厂商们开始研发专门的人工智能芯片，以提高处理速度和能效。
6.嵌入式系统技术随着物联网技术的发展，嵌入式系统成为了一个新的研究热点。
制造精密、小型的嵌入式系统将会对半导体技术提出新的挑战和机遇。
二、半导体技术的发展趋势1.芯片集成度的提升未来，人们对芯片的性能和功能的要求会越来越高。
为了满足这种需求，芯片的集成度将会不断提升。
大规模集成电路（VLSI）技术、三维芯片封装技术等将会成为重要的发展趋势。
2.能效比的提高随着电子设备的普及和电力资源的有限，人们对芯片的能耗提出了新的要求。
未来的芯片将会更加注重能效比，尽量实现高性能和低能耗的平衡。
半导体材料的应用现状及发展趋势
半导体材料的应用现状及发展趋势1. 引言半导体材料在现代科技中扮演着重要角色，其应用领域广泛且不断发展。
本文将深入探讨半导体材料的应用现状，并展望其未来的发展趋势。
2. 当前半导体材料的应用领域2.1 电子行业半导体材料在电子行业中有着广泛的应用，如集成电路、晶体管、显示屏等。
集成电路是现代电子设备的核心，通过将数以百万计的晶体管集成在一颗芯片上，实现了电子元器件的微型化和高效率。
半导体材料的不同特性，如硅、镓、磷化物等，在集成电路的设计和制造中有着不同的应用。
2.2 光电子行业半导体材料在光电子行业中的应用主要体现在光电转换方面，如光电二极管和激光器。
光电二极管可将光信号转化为电信号，广泛应用于通信、遥感、医疗等领域。
激光器则利用半导体材料的特性，通过电子在半导体材料中的跃迁释放出激光光束，广泛应用于激光雷达、激光加工等领域。
2.3 能源行业半导体材料在能源行业中的应用也十分重要。
太阳能电池利用半导体材料对太阳光的光电转换特性，将光能转化为电能。
随着可再生能源的重要性日益凸显，太阳能电池的应用正在迅速发展并得到广泛关注。
半导体材料还在能源存储、节能照明等方面有着广泛的应用。
3. 半导体材料的发展趋势3.1 新材料的研发随着科技的不断进步，人们对半导体材料的要求越来越高。
新型半导体材料的研发成为当前的热点之一。
石墨烯作为一种新型的二维材料，具有出色的导电性能和独特的光电特性，被普遍认为是未来替代传统半导体材料的有力候选。
3.2 纳米技术的应用纳米技术在半导体材料领域的应用也备受关注。
通过纳米技术，可以制备出具有特殊性能的纳米材料，如纳米线、纳米颗粒等。
这些纳米材料具有更大的比表面积和更好的物理特性，可以用于改善半导体材料的性能和功能，进一步推动半导体技术的发展。
3.3 智能化和可穿戴设备的兴起智能化和可穿戴设备的广泛应用也为半导体材料带来新的发展机遇。
半导体材料的微小尺寸、低功耗和高效性能使其成为实现智能化和可穿戴设备的关键组成部分。
半导体产业现状与发展趋势
半导体产业现状与发展趋势半导体产业现状与发展趋势引言半导体产业是现代信息社会的基础，涉及了电子、通信、计算机、汽车、医疗等多个领域。
近年来，随着人工智能、物联网、5G等新兴技术的兴起，半导体产业迎来了新的发展机遇。
本文将对半导体产业的现状进行分析，并展望其未来的发展趋势。
一、半导体产业的现状1. 全球半导体市场规模不断扩大全球半导体市场规模在过去几十年内持续扩大，2019年全球半导体销售额达到4124亿美元，比2018年增长12.5%。
中国、北美和亚洲其他地区是全球半导体市场的主要消费地区。
特别是中国市场，由于国内科技创新能力的提升以及政府的政策支持，中国已成为全球最大的半导体市场之一。
2. 半导体制造技术不断提升半导体制造技术的发展是半导体产业持续发展的基础。
随着制造工艺的不断提升，半导体芯片的集成度不断增加，功耗不断降低，性能不断提高。
比如，目前主流的半导体制造技术已经发展到了7纳米，预计未来将进一步发展到更小的节点。
3. 行业竞争加剧半导体产业具有较高的门槛，但也面临着激烈的竞争。
全球范围内有许多大型半导体企业，如英特尔、三星、台积电等，竞争非常激烈。
此外，中国也涌现出一批具有竞争力的半导体企业，如华为海思、中芯国际等，使得行业竞争更加激烈。
4. 技术瓶颈逐渐显现尽管半导体产业取得了巨大的发展，但也面临着一些技术瓶颈。
随着制造工艺的进一步提升，半导体产业面临着设备、技术和成本等方面的挑战。
此外，半导体材料的供应也成为制约产业发展的因素之一。
二、半导体产业的发展趋势1. 制造工艺的进一步提升随着半导体芯片技术的不断发展，制造工艺将进一步提升。
未来几年内，7纳米和5纳米工艺将成为主流，甚至可能进一步发展到3纳米甚至更小的节点。
制造工艺的提升将进一步推动半导体技术的发展，提升芯片性能和功耗。
2. 新一代的半导体材料半导体产业需要不断发展新一代的半导体材料，以满足市场需求。
例如，目前砷化镓和硅基的半导体材料广泛应用于高性能芯片制造，而碳基材料和氮化硅等新材料也在逐渐崭露头角。
半导体技术的发展现状与趋势
半导体技术的发展现状与趋势一、引言半导体技术是当今世界信息科技中的关键技术之一，它的发展对于整个信息产业有着举足轻重的作用。
近年来，随着信息产业的快速发展，半导体技术也在不断地迭代更新，其发展现状和未来趋势备受关注。
本文将就半导体技术的发展现状和未来趋势进行探讨，以期为读者对这一领域的了解提供帮助与指导。
二、半导体技术的发展现状1.器件尺寸不断缩小随着半导体技术的发展，芯片的制程技术也不断在迭代升级。
现在，我们已经看到了7纳米、5纳米级别的芯片问世，一方面这些芯片具有了更高的集成度和更小的功耗，另一方面，也给生产工艺带来了更大的难度。
在制程技术的不断提升下，芯片的尺寸将会越来越小，这也将成为半导体技术发展的重要趋势。
2.新材料的应用除了不断缩小器件尺寸，半导体技术的发展还在不断探索新材料的应用。
例如，石墨烯材料的出现为半导体行业带来了新的发展机遇，其在电子材料的应用领域中展现出了极高的潜力。
与此同时，氮化镓、碳化硅等宽禁带半导体材料的应用也在不断扩大，这些新材料的出现为半导体技术的发展提供了新的思路和方向。
3. 5G和人工智能的发展推动半导体技术在5G和人工智能的发展推动下，半导体技术也得到了迅猛的发展。
新兴的5G通信技术需要更高速、更高性能的芯片来支撑，而人工智能技术的应用也需要更大规模、更高效率的计算能力。
因此，半导体技术在这两个领域的发展将会成为未来的重要趋势。
4.新型晶圆制造技术的发展在半导体技术的发展中，晶圆制造技术一直是一个重要环节。
现在，新型的晶圆制造技术如EUV光刻技术、多层三维集成等技术已经在逐渐应用到实际生产中，这些技术的应用将为半导体技术的发展带来新的突破点。
5.芯片设计与制造的集成化随着半导体行业的发展，芯片设计与制造的集成化也成为了一种趋势。
这种趋势的出现，一方面是为了提高芯片设计与制造的效率和质量，另一方面也是为了跟上制程技术的发展。
芯片设计与制造的集成化将会成为未来半导体技术发展的一个重要驱动力。
半导体技术的发展现状与趋势
半导体技术的发展现状与趋势随着信息技术的快速发展，半导体技术作为现代电子技术的基石，得到了广泛的关注和推广。
半导体技术的快速发展推动了整个信息产业的繁荣发展，成为21世纪最重要的产业之一。
本文将介绍半导体技术发展的现状和未来的趋势。
一、半导体技术发展现状半导体技术依靠先进的微纳加工工艺和材料制备技术，使得半导体器件的尺寸越来越小，并且性能越来越优越。
摩尔定律指出，每隔18至24个月，半导体元器件上可集成的晶体管数量翻一番，其主要原因是制造工艺的不断改进和半导体材料的优化。
半导体材料、器件和工艺三者相互作用，是半导体技术不断发展的动力。
在半导体材料方面，现代半导体器件的大规模生产已经使用了各种半导体材料，包括硅、砷化镓、氮化镓、碳化硅等。
随着人工智能和5G等技术的发展，高频、超高频和毫米波集成电路的需求将会越来越高，因此新型半导体材料的研究和开发仍然是非常重要的。
在半导体器件方面，CMOS技术是目前最常用的半导体器件技术，以其高密度、低功耗等优越的性能而被广泛应用。
随着新模拟和多媒体应用的需求增加，各种新型CMOS器件也得到了广泛的关注。
比如如今半导体领域发展趋势之一是MEMS，其通过微机械加工在芯片上制造了微观的机械元件，可用于传感器、加速度计、惯性导航等方面。
在半导体工艺方面，微纳加工工艺是现代半导体加工的主要手段，这种工艺将光刻、腐蚀、镀膜、离子注入、退火等多种步骤有机地结合起来。
各种新型的工艺流程的出现为半导体器件的制造提供了新的技术保障，比如CVD、ALD等化学气相沉积技术，可以制造出更高性能、特殊结构的器件，而纳米加工技术则可以把器件的尺寸缩小到更细微的尺度，从而增强器件的性能，进而使得芯片的计算速度更高。
二、半导体技术发展趋势（1）新型半导体材料的快速发展半导体材料是半导体器件发展的基础。
随着科学技术的发展，人们不断寻找、开发新型材料，以满足不同领域的需求。
例如，氮化镓、碳化硅、氮化铝等材料具有其它材料所不具备的优越性能，因此它们被广泛用于高功率电子和高频电子器件中。
半导体发展数据分析报告(3篇)
第1篇一、引言半导体产业作为信息时代的基础产业，其发展水平直接关系到国家信息安全和科技创新能力。
近年来，随着全球经济的快速发展，半导体产业也迎来了前所未有的机遇与挑战。
本报告通过对半导体产业发展数据的分析，旨在揭示产业发展趋势、区域分布、技术进步以及面临的挑战，为我国半导体产业发展提供参考。
二、全球半导体产业发展概况1. 市场规模根据国际半导体产业协会（SEMI）的数据，2019年全球半导体市场规模达到4120亿美元，同比增长9.2%。
预计2020年全球半导体市场规模将达到4500亿美元，同比增长约8%。
其中，中国市场占比约为20%，位居全球第二。
2. 区域分布全球半导体产业主要分布在亚洲、欧洲、北美和日本。
亚洲地区，尤其是中国、韩国、台湾等地，已成为全球半导体产业的重要基地。
其中，中国大陆地区市场规模逐年扩大，已成为全球半导体产业的重要增长引擎。
3. 产业链布局全球半导体产业链主要包括上游的半导体材料、设备，中游的半导体制造和封装测试，以及下游的应用领域。
近年来，随着我国半导体产业的发展，产业链布局逐渐完善，上游材料、设备国产化进程加快。
三、我国半导体产业发展分析1. 市场规模我国半导体市场规模持续扩大，已成为全球最大的半导体消费市场。
根据中国半导体行业协会的数据，2019年我国半导体市场规模达到1.12万亿元，同比增长10.8%。
预计2020年市场规模将达到1.2万亿元，同比增长约8%。
2. 区域分布我国半导体产业主要集中在长三角、珠三角、京津冀等地区。
其中，长三角地区已成为我国半导体产业的核心区域，拥有众多知名半导体企业和研发机构。
3. 产业链布局我国半导体产业链已初步形成，但在上游材料、设备领域仍存在短板。
近年来，我国政府加大了对半导体产业的扶持力度，鼓励企业加大研发投入，提升自主创新能力。
四、半导体产业发展趋势1. 技术创新随着5G、人工智能、物联网等新兴技术的快速发展，半导体产业将迎来新一轮技术创新。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
半导体材料与器件发展趋势总结材料是人类社会发展的物质基础与先导。
每一种重大新材料的发现和应用都把人类支配自然的能力提高到一个全新的高度。
材料已成为人类发晨的里程碑。
本世纪中期单晶硅材料和半导体晶体管的发明及其硅集成电路的研究成功，导致了电子工业大革命。
使微电子技术和计算机技术得到飞速发展。
从20世纪70年代的初期，石英光纤材料和光学纤维的研制成功，以及GaAs等Ⅲ-Ⅴ族化合物的材料的研制成功与半导体激光器的发明，使光纤通信成为可能，目前光纤已四通八达。
我们知道，每一束光纤，可以传输成千上万甚至上百万路电话，这与激光器的发明以及石英光纤材料、光纤技术的发展是密不可分的。
超晶格概念的提出MBE、MOCVD先进生长技术发展和完善以及超品格量子阱材料包括一维量子线、零维量子点材料的研制成功。
彻底改变了光电器件的设计思想。
使半导体器件的设计与制造从过去的杂质工程发展到能带工程。
出现了以“电学特性和光学特性的剪裁”为特征的新范畴，使人类跨入到以量子效应为基础和低维结构为特征的固态量子器件和电路的新时代，并极有可能触发新的技术革命。
半导体微电子和光电子材料已成为21世纪信息社会的二大支柱高技术产业的基础材料。
它的发展对高速计算、大容量信息通信、存储、处理、电子对抗、武器装备的微型化与智能化和国民经济的发展以及国家的安全等都具有非常重要的意义。
一、几种重要的半导体材料的发展现状与趋势1.硅单晶材料硅单晶材料是现代半导体器件、集成电路和微电子工业的基础。
目前微电子的器件和电路，其中有90％到95％都是用硅材料来制作的。
那么随着硅单晶材料的进一步发展，还存在着一些问题亟待解决。
硅单晶材料是从石英的坩埚里面拉出来的，它用石墨作为加热器。
所以，来自石英里的二氧化硅中氧以及加热器的碳的污染，使硅材料里面包含着大量的过饱和氧和碳杂质。
过饱和氧的污染，随着硅单晶直径的增大，长度的加长，它的分布也变得不均匀；这就是说材料的均匀性就会遇到问题。
杂质和缺陷分布的不均匀，会使硅材料在进一步提高电路集成度应用的时候遇到困难。
特别是过饱和的氧，在器件和电路的制作过程中，它要发生沉淀，沉淀时的体积要增大，会导致缺陷产生，这将直接影响器件和电路的性能。
因此，为了克服这个困难，满足超大规模集成电路的集成度的进一步提高，人们不得不采用硅外延片，就是说在硅的衬底上外延生长的硅薄膜。
这样，可以有效地避免氧和碳等杂质的污染，同时也会提高材料的纯度以及掺杂的均匀性。
利用外延方法，还可以获得界面非常陡、过渡区非常窄的结，这样对功率器件的研制和集成电路集成度进一步提高都是非常有好处的。
这种材料现在的研究现状是6英寸的硅外延片已用于工业的生产，8英寸的硅外延片，也正在从实验室走向工业生产；更大直径的外延设备也正在研制过程中。
除此之外，还有一些大功率器件，一些抗辐照的器件和电路等，也需要高纯区熔硅单晶。
区熔硅单晶与直拉硅单晶拉制条件是不一样的，它在生长时，不与石英容器接触，材料的纯度可以很高；利用这种材料，采用中子掺杂的办法，制成N或P型材料，用于大功率器件及电路的研制，特别是在空间用的抗辐照器件和电路方面，它有着很好的应用前景。
当然还有以硅材料为基础的SOI材料，也就是半导体/氧化物/绝缘体之意，这种材料在空间得到了广泛的应用。
总之，从提高集成电路的成品率，降低成本来看的话，增大硅单晶的直径，仍然是一个大趋势；因为，只有材料的直径增大，电路的成本才会下降。
我们知道硅技术有个摩尔定律，每隔18个月它的集成度就翻一番，它的价格就掉一半，价格下降是同硅的直径的增大密切相关的。
在一个大圆片上跟一个小圆片上，工艺加工条件相同，但出的芯片数量则不同；所以说，增大硅的直径，仍然是硅单晶材料发展的一个大趋势。
那我们从提高硅的集成度来看，最终要研制出适用于硅深亚微米乃至硅纳米工艺所需要的硅外延片，将会成为硅材料发展的主流。
目前硅技术的线条发展越来越细了。
现在我们国家的909工程是0.35微米的工艺，可以做到0.25微米；然而随着集成度的提高，要求光刻线条越来越细，是否有个极限呢？当线条的宽度变到35个纳米的时候，或者比35个纳米更小的时候，或许就是硅集成电路的“极限”，当然这个极限不是物理的极限。
因为这个所谓的极限预测过多次，曾经预测过1微米是硅线条的极限，后来是0.5微米，又变到0.35微米，现在实验室的0.18微米的集成电路也已经做出来了。
通过人们的努力和新的技术的发明，线条也许还可以进一步的减小，当然它最终将受到量子力学测不准原理、光速和热力学的限制。
这里讲的所谓的技术限制，就是说在目前这样的条件和技术下，它能够达到的一个极限。
我们知道现在的集成电路的布线可多达七、八层以上。
如果多层分布的连线过长，那么电子从一个器件到另一个器件的所需的时间完全消耗在走的路上了。
也就是说，延迟时间限制了速度的进一步提高。
硅材料虽然可能到21世纪的中期仍将占有很重要的地位，然而，硅微电子技术最终是难以满足人们对更大信息量的需求的；所以，发展新型半导体材料比如说Ⅲ-Ⅴ族化合物半导体材料，超晶格量子阱材料以及硅基锗硅合金材料等，作为硅材料的一个替补材料也是很重要的。
2. GaAs和InP等Ⅲ-Ⅴ族化合物材料GaAs和InP等Ⅲ-Ⅴ族化合物材料可能是一个好的替补材料。
我们知道硅材料是间接带隙材料，它的发光效率很低，所以它不可能作为光电集成的基础材料，用硅来做发光管、激光器目前还是不可能的。
那么Ⅲ-Ⅴ族化合物材料，像GaAs和InP，首先，它的电子的光跃迁不需要声子的参与，它的发光效率很高；与硅相比，它的电子的漂移速度高，同时它耐高温，抗辐照；与此同时，作为微电子器件来讲，它具有高速、高频，低噪音，故在光电子器件和光电集成方面，占据非常独特的优势。
Ⅲ-Ⅴ族化合物,现在的市场情况怎么样呢？随着移动通信的发展，目前工作在0.8GHz以下的手机，是以硅材料为主体，那么到2.2GHz的时候，或超过这个频段到7.5GHz的时候，硅材料作为它的接收和发射器件或电路，可能就不行了；这个时候，一定要用GaAs, InP或者GeSi材料。
从光纤通信来看，也是如此。
所以说从移动通信和光纤通信的发展需求看，对半导体Ⅲ-Ⅴ族化合物材料，特别是用于集成电路的GaAs材料的需求，将会每年以20％到30％的速度增长。
那么它的研究现状是怎么样的呢？以GaAs, InP为代表的Ⅲ-Ⅴ族半导体材料，两英寸和三英寸的n型的和p型的材料，基本上能够满足现代的微电子和光电子器件的需求。
没有掺杂的半绝缘体的GaAs单晶材料，它是GaAs集成电路的一个基础材料，目前主要采取一种叫作液封直拉法LEC的方法制造。
就是将GaAs熔体放置在一个热解BN的坩埚里面，因为As是易挥发的，而氧化砷有很大毒性，因此在它上面覆盖一层材料，比如说三氧化二硼。
三氧化二硼的熔点低于GaAs的熔点，可以把熔体的GaAs覆盖起来。
在单晶炉里面充了很高的气压，使As不能挥发出来，然后把GaAs籽晶通过氧化硼这个透明的液体伸入到GaAs的熔体里面拉晶。
这项生产技术，叫做液封直拉法。
目前用这种办法，直径为两英寸、三英寸、四英寸的片材已经商品化。
我们国家可以拉制三英寸GaAs单晶。
两英寸的可以小批量生产。
在国际上，六英寸的半绝缘砷化单晶已在实验室里拉制成功。
这种材料也存在的问题。
半绝缘体GaAs的纯度与硅相比，是远不如硅的。
硅可以做得非常纯，有12个9的纯度。
就是10－6PPM，就是说它的杂质的含量仅为百万分之一PPM。
但GaAs呢，仅仅只有6个9，就是一个PPM，即它的杂质和缺陷的浓度高达一个PPM。
所以说GaAs半绝缘体的性质并不是由纯度高、杂质少决定的，而是由杂质和缺陷互相补偿，这样的材料实际上是电学补偿导致的高阻材料。
这种材料的热学稳定性较差，在器件工艺的热处理过程中，缺陷产生、杂质缺陷络合等，可能改变它的导电性能。
这是什么原因呢？我们知道，硅是一个元素半导体，它只有两种点缺陷，即硅的空位和硅间隙。
那么对于Ⅲ-Ⅴ族材料，它的点缺陷就有六种，有两种空位，两种间隙，两种反位的缺陷。
比如As占了Ga位，Ga占了As位，这都是点缺陷。
这些缺陷都对导电性能产生影响。
所以对这种材料，如果把它的杂质和缺陷络合物加起来的话，缺陷就更多了，因而这种材料的制作是非常困难的。
它是用LEC法拉制的。
晶体拉制过程中，在固体与液体交界面处，它的温度剃度比较大，在晶体内部存在着大的应力；在晶体冷却过程中应力的释放将产生大量缺陷，它的位错密度非常高。
所以说这种材料目前存在着很多的问题要求克服。
从硅来讲，硅可以做到无位错，所以说它可以用于制作超大规模集成电路。
比如说，对于一个平方微米内有一个器件，或多个器件的电路，那么GaAs就不行了；因为，它每一个平方厘米就有一万个以上的缺陷。
如果一个器件，碰到这个缺陷，那么整个电路就失效了。
所以说，用GaAs研制大规模集成电路，它的质量还有待提高。
Ⅲ-Ⅴ族半导体材料的发展趋势，也可以总结为下面几点。
从提高它的价格和性能比来看，增大直径仍是大趋势，只有增大直径，它的价格才可能进一步降低。
从另外一个方面来讲，为满足大规模集成电路和光电器件的衬底的需求，它的位错密度必须降下去。
要降到每个平方厘米1000或100以下，甚至更小，这最终取决于集成度和材料将要用在什么地方。
我刚才讲到，GaAs的高阻性能是杂质与缺陷补偿的结果，很不均匀；如何提高这种材料的电学和光学均匀性，也是需要解决和克服的问题。
此外，还要重视片材制备技术，即要做到片材拿来就可以用的要求，不需要再去抛光或腐蚀和再去作其他的处理。
这就是说，要将拉制的锭条进行滚圆、磨定位边、抛光和在保护氛围下将抛好的片子封装起来等。
当然，还要求片材的表面没有被损伤，除了肉眼看不见的损伤以外，亚表面损伤，即在材料的表层下面，比如说几十个纳米以下的地方，人的肉眼甚至光学显微镜看不见的损伤也是不能有的。
即在片材制备的过程中，不能在它的表皮下面一层产生应力或缺陷。
3.半导体超晶格、量子阱材料比如说GaAlAs和GaAs的晶格常数相差很小，而它们的禁带的宽度不同。
GaAlAs的宽度要大于GaAs的，把这两种半导体材料用新的生长技术，像分子束外延技术，金属有机化合物化学汽相淀积技术等一层一层的、周期性的生长出来。
这个周期人为地可以控制，不像硅单晶，它的晶格常数是一定的；这样的结构，我们称为超晶格结构。
这种超晶格结构的想法，是1969年由日本的江琦和美籍华人朱兆祥提出来的，而且江琦因此获得了诺贝尔奖。
我们知道，超晶格的概念提出来的时候，还没有实现这种想法的技术，只是从理论上预测这种结构会有很多新的性质。
一直到20世纪70年代中期的时候，分子束外延技术的发展，还有MOCVD技术的发展，才使这种材料生长得到了实现。
