lm339电压比较器应用电路图

合集下载

lm339应用的典型电路原理图

lm339应用的典型电路原理图

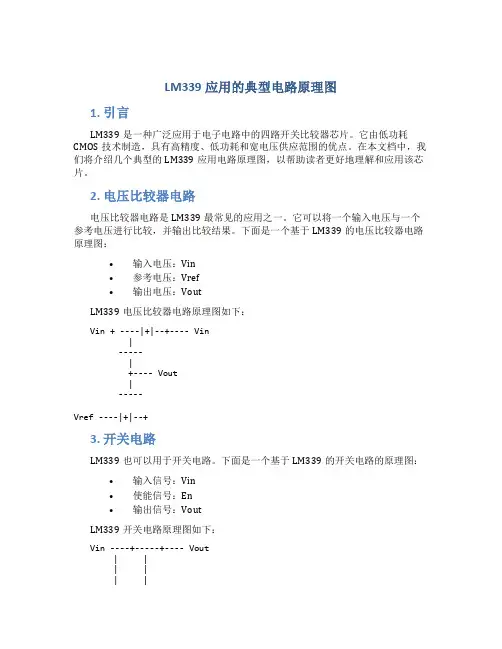

LM339应用的典型电路原理图1. 引言LM339是一种广泛应用于电子电路中的四路开关比较器芯片。

它由低功耗CMOS技术制造,具有高精度、低功耗和宽电压供应范围的优点。

在本文档中,我们将介绍几个典型的LM339应用电路原理图,以帮助读者更好地理解和应用该芯片。

2. 电压比较器电路电压比较器电路是LM339最常见的应用之一。

它可以将一个输入电压与一个参考电压进行比较,并输出比较结果。

下面是一个基于LM339的电压比较器电路原理图:•输入电压:Vin•参考电压:Vref•输出电压:VoutLM339电压比较器电路原理图如下:Vin + ----|+|--+---- Vin|-----|+---- Vout|-----Vref ----|+|--+3. 开关电路LM339也可以用于开关电路。

下面是一个基于LM339的开关电路的原理图:•输入信号:Vin•使能信号:En•输出信号:VoutLM339开关电路原理图如下:Vin ----+-----+---- Vout| || || |+-----+En4. 电平检测电路LM339还可以用于电平检测电路。

下面是一个基于LM339的电平检测电路的原理图:•输入信号:Vin•阈值电压:Vth•输出信号:VoutLM339电平检测电路原理图如下:Vin + ----|+|--+---- Vin|------|+---- Vout|------Vth5. 温度传感器电路LM339还可以与温度传感器结合,用于温度测量和控制。

下面是一个基于LM339的温度传感器电路的原理图:•温度传感器信号:Temp•温度控制信号:Ctrl•输出信号:VoutLM339温度传感器电路原理图如下:Temp + ----|+|--+---- Temp|-------- -----| |+ +---- Vout| |----- -----Ctrl6. 总结LM339是一款功能强大、灵活多样的开关比较器芯片,适用于各种不同的电子电路应用。

(完整版)四电压比较器LM339的典型应用

(完整版)四电压比较器LM339的典型应用

四电压比较器LM339的典型应用LM339集成块内部装有四个独立的电压比较器,该电压比较器的特点是:1)失调电压小,典型值为2mV;2)电源电压范围宽,单电源为2-36V,双电源电压为±1V-±18V;3)对比较信号源的内阻限制较宽;4)共模范围很大,为0~(Ucc-1.5V)Vo;5)差动输入电压范围较大,大到可以等于电源电压;6)输出端电位可灵活方便地选用。

LM339集成块采用C-14型封装,图1为外型及管脚排列图。

由于LM339使用灵活,应用广泛,所以世界上各大IC生产厂、公司竟相推出自己的四比较器,如IR2339、ANI339、SF339等,它们的参数基本一致,可互换使用。

LM339类似于增益不可调的运算放大器。

每个比较器有两个输入端和一个输出端。

两个输入端一个称为同相输入端,用“+”表示,另一个称为反相输入端,用“-”表示。

用作比较两个电压时,任意一个输入端加一个固定电压做参考电压(也称为门限电平,它可选择LM339输入共模范围的任何一点),另一端加一个待比较的信号电压。

当“+”端电压高于“-”端时,输出管截止,相当于输出端开路。

当“-”端电压高于“+”端时,输出管饱和,相当于输出端接低电位。

两个输入端电压差别大于10mV就能确保输出能从一种状态可靠地转换到另一种状态,因此,把LM339用在弱信号检测等场合是比较理想的。

LM339的输出端相当于一只不接集电极电阻的晶体三极管,在使用时输出端到正电源一般须接一只电阻(称为上拉电阻,选3-15K)。

选不同阻值的上拉电阻会影响输出端高电位的值。

因为当输出晶体三极管截止时,它的集电极电压基本上取决于上拉电阻与负载的值。

另外,各比较器的输出端允许连接在一起使用。

单限比较器电路图2a给出了一个基本单限比较器。

输入信号Uin,即待比较电压,它加到同相输入端,在反相输入端接一个参考电压(门限电平)Ur。

当输入电压Uin>Ur 时,输出为高电平UOH。

四电压比较器LM339的常用方法

四电压比较器LM339的常用方法

四电压比较器LM339的常用方法LM339集成块内部装有四个独立的电压比较器,该电压比较器的特点是:1)失调电压小,典型值为2mV;2)电源电压范围宽,单电源为2-36V,双电源电压为±1V-±18V;3)对比较信号源的内阻限制较宽;4)共模范围很大,为0~(Ucc-1.5V)Vo;5)差动输入电压范围较大,大到可以等于电源电压;6)输出端电位可灵活方便地选用。

LM339集成块采用C-14型封装,图1为外型及管脚排列图。

由于LM339使用灵活,应用广泛,所以世界上各大IC生产厂、公司竟相推出自己的四比较器,如IR2339、ANI339、SF339等,它们的参数基本一致,可互换使用。

图 1LM339类似于增益不可调的运算放大器。

每个比较器有两个输入端和一个输出端。

两个输入端一个称为同相输入端,用“+”表示,另一个称为反相输入端,用“-”表示。

用作比较两个电压时,任意一个输入端加一个固定电压做参考电压(也称为门限电平,它可选择LM339输入共模范围的任何一点),另一端加一个待比较的信号电压。

当“+”端电压高于“-”端时,输出管截止,相当于输出端开路。

当“-”端电压高于“+”端时,输出管饱和,相当于输出端接低电位。

两个输入端电压差别大于10mV就能确保输出能从一种状态可靠地转换到另一种状态,因此,把LM339用在弱信号检测等场合是比较理想的。

LM339的输出端相当于一只不接集电极电阻的晶体三极管,在使用时输出端到正电源一般须接一只电阻(称为上拉电阻,选3-15K)。

选不同阻值的上拉电阻会影响输出端高电位的值。

因为当输出晶体三极管截止时,它的集电极电压基本上取决于上拉电阻与负载的值。

另外,各比较器的输出端允许连接在一起使用。

l、单限比较器电路图1a给出了一个基本单限比较器。

输入信号Uin,即待比较电压,它加到同相输入端,在反相输入端接一个参考电压(门限电平)Ur。

当输入电压Uin>Ur时,输出为高电平UOH。

LM339常用电路及用法

LM339常用电路及用法

lm339lm339各引脚电压第1脚5.14V第2。

0.26V第3。

18.45V第4。

5.12V第5。

4.7V第6。

3.86V第7。

4.02V第8。

1.37V第9。

4.76V第10。

5.64V第11。

1.88V第12。

0Vlm339电压比较器应用电路图2009-04-13 20:15lm339的典型应用电路图。

上图是一个lm339在微波炉中的应用,用于检测电网电压是否正常,如果不正常的话立即停止工作。

《lm339电压比较器电路图》上图是一个典型的lm339电压比较器应用,用于比较检测温度,调节R1的大小,就可以调节门限电压也就是调整了温度的设定。

原理很简单,请51hei读者自行分析.lm339还可以组成双门限电压比较器以及振荡器器等应用电路。

四电压比较器LM339简介和9个典型应用例子摘要:LM339集成块内部装有四个独立的电压比较器,该电压比较器的特点是:1)失调电压小,典型值为2mV;2)电源电压范围宽,单电源为2-36V,双电源电压为±1V-±18V;3)对比较信号源的内阻限制较宽;4)共模范围很大,为0~(Ucc-1.5V)Vo;5)差动输入电压范围较大,大到可以等于电源电压;6)输出端电位可灵活方便地选用。

LM339集成块采用C-14型封装,图1为外型及管脚排列图。

由于LM339使用灵活,应用广泛,所以世界上各大IC生产厂、公司竟相推出自己的四比较器,如IR2339、ANI339、SF339等......LM339集成块内部装有四个独立的电压比较器,该电压比较器的特点是:1)失调电压小,典型值为2mV;2)电源电压范围宽,单电源为2-36V,双电源电压为±1V-±18V;3)对比较信号源的内阻限制较宽;4)共模范围很大,为0~(Ucc-1.5V)Vo;5)差动输入电压范围较大,大到可以等于电源电压;6)输出端电位可灵活方便地选用。

LM339集成块采用C-14型封装,图1为外型及管脚排列图。

LM339中文资料

LM339中文资料

LM339中文资料lm339中文资料什么是lm339?LM339/LM393是四电压比较器集成电路。

该电路的特点如下:工作电源电压范围宽,单电源、双电源均可工作,单电源:2~36V,双电源:±1~±18V;消耗电流小,Icc=1.3mA;输入失调电压小,V IO=±2mV;共模输入电压范围宽,Vic=0~Vcc-1.5V;输出与TTL,DTL,MOS,CMOS 等兼容;输出可以用开路集电极连接“或”门;采用双列直插14 脚塑料封装(DIP14)和微形的双列14 脚塑料封装(SOP14)内部结构图1/4 的内部电路图LM339引脚功能排列表:引脚功能符号引引脚功能符号1 输出端2 OUT2 8 反向输入端31N-(3)2 输出端1OUT1 9正向输入端31N+(3)3 电源VCC + 10反向输入端41N-(4)4 反向输入端11N-(1) 11正向输入端41N+(4)5 正向输入端1 1N+(1) 12电源Vcc-6 反向输入端2 1N-(2) 13输出端4 OUT47 正向输入端2OUT2(2) 14输出端3 OUT3LM339主要参数表:参数名称符号数值单位电源电压VCC ±18 或36 V差模输入电压VID ±36 V共模输入电压VI -0.3~VCC V功耗Pd 570 mW工作环境温度Topr 0 to +70 ℃贮存温度Tstg -65 to 150 ℃电特性(除非特别说明,VCC=5.0V,Tamb=25℃)数名称符号测试条件最小典型最大单位输入失调电压VIO VCM=0 to VCC-1.5 VO(P)=1.4V,Rs=0-±1.0 ±5.0 mV输入失调电流IIO --±5 ±50 nA输入偏置电流Ib--65 250 nA共模输入电压VIC -0 -VCC-1.5 VVCC = +5V, no load - 1.1 2.0 mA 静态电流ICCVCC = +30V, no load- 1.3 2.5 mA 电压增益AV VCC=15V, RL>15kΩ-200 -V/mV 灌电流lsink Vi(-)>1V, Vi(+)=0V, Vo(p)<1.5V 6 16 -mA 输出漏电流IOLE Vi(-)=0V, Vi(+)=1V, VO=5V -0.1 -nA使用说明:LM393/339是高增益,宽频带器件,象大多数比较器一样,如果输出端到输入端有寄生电容而产生耦合,则很容易产生振荡.这种现象仅仅出现在当比较器改变状态时,输出电压过渡的间隙.电源加旁路滤波并不能解决这个问题,标准PC板的设计对减小输入—输出寄生电容耦合是有助的.减小输入电阻至小于10K将减小反馈信号,而且增加甚至很小的正反馈量(滞回1.0~10mV)能导致快速转换,使得不可能产生由于寄生电容引起的振荡.除非利用滞后,否则直接插入IC并在引脚上加上电阻将引起输入—输出在很短的转换周期内振荡,如果输入信号是脉冲波形,并且上升和下降时间相当快,则滞回将不需要.比较器的所有没有用的引脚必须接地.LM393/339偏置网络确立了其静态电流与电源电压范围2.0~30V无关.通常电源不需要加旁路电容。

lm339 常见电路

lm339  常见电路

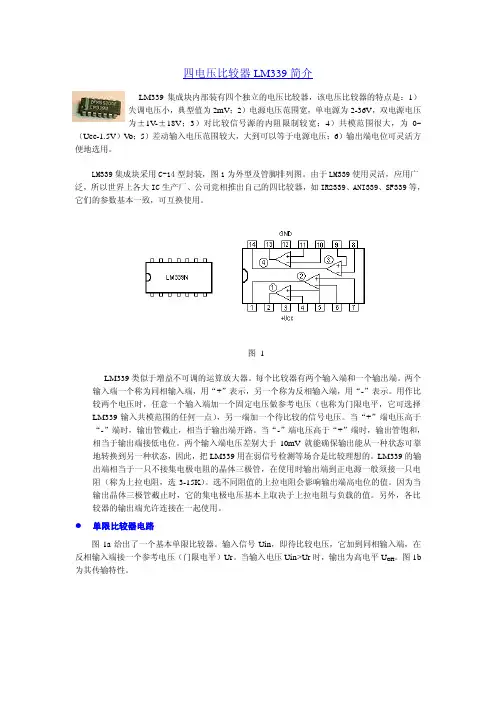

四电压比较器LM339简介LM339集成块内部装有四个独立的电压比较器,该电压比较器的特点是:1)失调电压小,典型值为2mV;2)电源电压范围宽,单电源为2-36V,双电源电压为±1V-±18V;3)对比较信号源的内阻限制较宽;4)共模范围很大,为0~(Ucc-1.5V)V o;5)差动输入电压范围较大,大到可以等于电源电压;6)输出端电位可灵活方便地选用。

LM339集成块采用C-14型封装,图1为外型及管脚排列图。

由于LM339使用灵活,应用广泛,所以世界上各大IC生产厂、公司竟相推出自己的四比较器,如IR2339、ANI339、SF339等,它们的参数基本一致,可互换使用。

图 1LM339类似于增益不可调的运算放大器。

每个比较器有两个输入端和一个输出端。

两个输入端一个称为同相输入端,用“+”表示,另一个称为反相输入端,用“-”表示。

用作比较两个电压时,任意一个输入端加一个固定电压做参考电压(也称为门限电平,它可选择LM339输入共模范围的任何一点),另一端加一个待比较的信号电压。

当“+”端电压高于“-”端时,输出管截止,相当于输出端开路。

当“-”端电压高于“+”端时,输出管饱和,相当于输出端接低电位。

两个输入端电压差别大于10mV就能确保输出能从一种状态可靠地转换到另一种状态,因此,把LM339用在弱信号检测等场合是比较理想的。

LM339的输出端相当于一只不接集电极电阻的晶体三极管,在使用时输出端到正电源一般须接一只电阻(称为上拉电阻,选3-15K)。

选不同阻值的上拉电阻会影响输出端高电位的值。

因为当输出晶体三极管截止时,它的集电极电压基本上取决于上拉电阻与负载的值。

另外,各比较器的输出端允许连接在一起使用。

单限比较器电路图1a给出了一个基本单限比较器。

输入信号Uin,即待比较电压,它加到同相输入端,在反相输入端接一个参考电压(门限电平)Ur。

当输入电压Uin>Ur时,输出为高电平U OH。

LM339中文资料

LM339中文资料

LM339中文资料lm339中文资料什么是lm339?LM339/LM393是四电压比较器集成电路。

该电路的特点如下:工作电源电压范围宽,单电源、双电源均可工作,单电源:2~36V,双电源:±1~±18V;消耗电流小,Icc=1.3mA;输入失调电压小,V IO=±2mV;共模输入电压范围宽,Vic=0~Vcc-1.5V;输出与TTL,DTL,MOS,CMOS 等兼容;输出可以用开路集电极连接“或”门;采用双列直插14 脚塑料封装(DIP14)和微形的双列14 脚塑料封装(SOP14)内部结构图1/4 的内部电路图LM339引脚功能排列表:引脚功能符号引引脚功能符号1 输出端2 OUT2 8 反向输入端31N-(3)2 输出端1OUT1 9正向输入端31N+(3)3 电源VCC + 10反向输入端41N-(4)4 反向输入端11N-(1) 11正向输入端41N+(4)5 正向输入端1 1N+(1) 12电源Vcc-6 反向输入端2 1N-(2) 13输出端4 OUT47 正向输入端2OUT2(2) 14输出端3 OUT3LM339主要参数表:参数名称符号数值单位电源电压VCC ±18 或36 V差模输入电压VID ±36 V共模输入电压VI -0.3~VCC V功耗Pd 570 mW工作环境温度Topr 0 to +70 ℃贮存温度Tstg -65 to 150 ℃电特性(除非特别说明,VCC=5.0V,Tamb=25℃)数名称符号测试条件最小典型最大单位输入失调电压VIO VCM=0 to VCC-1.5 VO(P)=1.4V,Rs=0-±1.0 ±5.0 mV输入失调电流IIO --±5 ±50 nA输入偏置电流Ib--65 250 nA共模输入电压VIC -0 -VCC-1.5 VVCC = +5V, no load - 1.1 2.0 mA 静态电流ICCVCC = +30V, no load- 1.3 2.5 mA 电压增益AV VCC=15V, RL>15kΩ-200 -V/mV 灌电流lsink Vi(-)>1V, Vi(+)=0V, Vo(p)<1.5V 6 16 -mA 输出漏电流IOLE Vi(-)=0V, Vi(+)=1V, VO=5V -0.1 -nA使用说明:LM393/339是高增益,宽频带器件,象大多数比较器一样,如果输出端到输入端有寄生电容而产生耦合,则很容易产生振荡.这种现象仅仅出现在当比较器改变状态时,输出电压过渡的间隙.电源加旁路滤波并不能解决这个问题,标准PC板的设计对减小输入—输出寄生电容耦合是有助的.减小输入电阻至小于10K将减小反馈信号,而且增加甚至很小的正反馈量(滞回1.0~10mV)能导致快速转换,使得不可能产生由于寄生电容引起的振荡.除非利用滞后,否则直接插入IC并在引脚上加上电阻将引起输入—输出在很短的转换周期内振荡,如果输入信号是脉冲波形,并且上升和下降时间相当快,则滞回将不需要.比较器的所有没有用的引脚必须接地.LM393/339偏置网络确立了其静态电流与电源电压范围2.0~30V无关.通常电源不需要加旁路电容。

四比较器LM339应用电路图

四比较器LM339应用电路图

lm339应用电路图LM339集成块内部装有四个独立的电压比较器,该电压比较器的特点是:失调电压小,典型值为2mV;电源电压范围宽,单电源为2-36V,双电源电压为±1V-±18V;对比较信号源的内阻限制较宽;共模范围很大,为0~(Ucc-1. 5V)Vo;差动输入电压范围较大,大到可以等于电源电压;输出端电位可灵活方便地选用。

LM339集成块采用C-14型封装,图1为外型及管脚排列图。

由于LM339使用灵活,应用广泛,所以世界上各大IC生产厂、公司竟相推出自己的四比较器,如IR2339、ANI339、SF339等,它们的参数基本一致,可互换使用。

LM339类似于增益不可调的运算放大器。

每个比较器有两个输入端和一个输出端。

两个输入端一个称为同相输入端,用“+”表示,另一个称为反相输入端,用“-”表示。

用作比较两个电压时,任意一个输入端加一个固定电压做参考电压(也称为门限电平,它可选择LM339输入共模范围的任何一点),另一端加一个待比较的信号电压。

当“+”端电压高于“-”端时,输出管截止,相当于输出端开路。

当“-”端电压高于“+”端时,输出管饱和,相当于输出端接低电位。

两个输入端电压差别大于10mV就能确保输出能从一种状态可靠地转换到另一种状态,因此,把LM339用在弱信号检测等场合是比较理想的。

LM339的输出端相当于一只不接集电极电阻的晶体三极管,在使用时输出端到正电源一般须接一只电阻(称为上拉电阻,选3-15K)。

选不同阻值的上拉电阻会影响输出端高电位的值。

因为当输出晶体三极管截止时,它的集电极电压基本上取决于上拉电阻与负载的值。

另外,各比较器的输出端允许连接在一起使用。

单限比较器电路图2a给出了一个基本单限比较器。

输入信号Uin,即待比较电压,它加到同相输入端,在反相输入端接一个参考电压(门限电平)Ur。

当输入电压Uin>Ur时,输出为高电平UOH。

图2b为其传输特性。

LM339四电压比较器电路

LM339四电压比较器电路

四电压比较器电路LM3391.概述与特点LM339是一块由四个独立的精密电压比较器组成的电路,该电路具有低失调电压的特点,各比较器的失调电压不大于5Mv,可广泛应用于工业自动化和光机、电、一体化等领域。

其特点如下●工作电源电压范围宽;单电源2V~36V,双电源1V~18V●静态电流小:0.8mA(典型值)●低输入偏置电流:25nA(典型值)●低输入失调电压:2mV(典型值)●共模输入电压范围宽:0V~Vcc-1.5V●集电极开路输出,方便与TTL、CMOS逻辑相容●封装形式:DIP142. 功能框图与引脚说明2. 1功能框图2. 2 引脚说明引脚符号功能引脚符号功能1 OUT2输出2 8 IN3-反相输入32 OUT1输出1 9 IN3+同相输入33 V CC电源10 IN4-反相输入44 IN1-反相输入1 11 IN4+ 同相办入45 IN1+同相输入1 12 GND 地6 IN1-反相输入2 13 OUT4输出47 IN1+同相输入2 14 OUT3输出33.电特性3. 1极限参数除非另有规定Tamb= 25℃参数名称 符号 额定值 单位电源电压 V CC36/±18 V输入差模电压 V IDR±36 V输入共模电压 V ICR-0.3~VCC V功耗 P D625 mA 工作环境温度 T amb-40~85 ℃贮存温度 T stg-55~125 ℃ 3. 2 电特性除非另有规定Tamb = 25℃,VCC= 5V规范值参数名称符号测试条件最小典型最大单位图号静态电流I CCQ无负载0.8 2 mA 4.1 输入失调电压V IO V O=1.4V ±2 ±5mA 4.4 输入偏置电流I IB25 250 nA 4.2 输入失调电流I IO 5 50 nA 4.2 输入共模电压范围V ICR0 V CC-1.5 V 4.4 开环电压增益A V R L=15KOHM 200 V/mV响应时间T r R L=5.1KOHM 1.3 uS 4.6输出灌电流I SINK IN+=0V, IN-=1VV OL=1.5V6 16 mA 4.5输出饱和电压V OL IN+=0V, IN-=1VI SINK =3mV0.2 0.4 V 4.5输出漏电流I OS IN+=0V, IN-=1VVo =5V0.1 nA 4.34. 测试线路4.1静态电流测试线路 4.2输入偏置电流与失调电流测试线路4.3输出漏电流测试线路 4.4输入失调电压与输入共模电压测试线路4.5输出灌电流和饱和电压测试线路 4.6 响应时间测试线路5典线特性6. 线路与应用说明 6. 1 应用线路6. 1. 1驱动TTL电路6. 1. 2驱动CMOS电路6. 2 应用说明7.外型尺寸。

(完整版)四电压比较器LM339简介

(完整版)四电压比较器LM339简介

四电压比较器LM339 简介LM339 集成块内部装有四个独立的电压比较器,该电压比较器的特色是:1)失调电压小,典型值为 2mV ; 2)电源电压范围宽,单电源为2-36V ,双电源电压为±1V-± 18V ; 3)对照较信号源的内阻限制较宽;4)共典范围很大,为0~( Ucc-1.5V ) Vo; 5)差动输入电压范围较大,大到能够等于电源电压;6)输出端电位可灵巧方便地采纳。

LM339 集成块采纳C-14 型封装,图 1 为外型及管脚摆列图。

因为LM339 使用灵巧,应用宽泛,所以世界上各大IC 生产厂、企业竟相推出自己的四比较器,如IR2339 、 ANI339 、 SF339等,它们的参数基本一致,可交换使用。

图 1LM339 近似于增益不行调的运算放大器。

每个比较器有两个输入端和一个输出端。

两个输入端一个称为同相输入端,用“+ ”表示,另一个称为反相输入端,用“-”表示。

用作比较两个电压时,随意一个输入端加一个固定电压做参照电压(也称为门限电平,它可选择LM339 输入共模范围的任何一点),另一端加一个待比较的信号电压。

当“+”端电压高于“-”端时,输出管截止,相当于输出端开路。

当“-”端电压高于“+ ”端时,输出管饱和,相当于输出端接低电位。

两个输入端电压差异大于10mV 就能保证输出能从一种状态靠谱地变换到另一种状态,所以,把LM339 用在弱信号检测等场合是比较理想的。

LM339 的输出端相当于一只不接集电极电阻的晶体三极管,在使用时输出端到正电源一般须接一只电阻(称为上拉电阻,选3-15K )。

选不一样阻值的上拉电阻会影响输出端高电位的值。

因为当输出晶体三极管截止时,它的集电极电压基本上取决于上拉电阻与负载的值。

此外,各比较器的输出端同意连结在一同使用。

单限比较器电路图 1a 给出了一个基本单限比较器。

输入信号Uin ,即待比较电压,它加到同相输入端,在反相输入端接一个参照电压(门限电平)Ur 。

LM393中文资料工作原理

LM393中文资料工作原理

lm393(电压比较器原理)2010-05-10 1:46电压比较器是集成运放非线性应用电路,他常用于各种电子设备中,那么什么是电压比较器呢?下面我给大家介绍一下,它将一个模拟量电压信号和一个参考固定电压相比较,在二者幅度相等的附近,输出电压将产生跃变,相应输出高电平或低电平。

比较器可以组成非正弦波形变换电路及应用于模拟与数字信号转换等领域。

《lm339电压比较器电路图》《lm339应用电路》图1所示为一最简单的电压比较器,UR为参考电压,加在运放的同相的输入端,输入电压ui加在反相的输入端。

<电压比较器原理原理图>(a)电路图 (b)传输特性当ui<UR时,运放输出高电平,稳压管Dz反向稳压工作。

输出端电位被其箝位在稳压管的稳定电压UZ,即 uO=UZ当ui>UR时,运放输出低电平,DZ正向导通,输出电压等于稳压管的正向压降UD,即 uo=-UD因此,以UR为界,当输入电压ui变化时,输出端反映出两种状态,高电位和低电位。

表示输出电压与输入电压之间关系的特性曲线,称为传输特性。

图3-1(b)为(a)图比较器的传输特性。

常用的电压比较器有过零电压比较器、具有滞回特性的过零比较器、滞回电压比较器,窗口(双限)电压比较器。

LM339常用来构成各种电压比较器集成电压比较器简介:作用:可将模拟信号转换成二值信号,即只有高电平和低电平两种状态的离散信号。

应用:作为模拟电路和数字电路的接口电路。

特点:比集成运放的开环增益低,失调电压大,共模抑制比小;但其响应速度快,传输延迟时间短,而且不需外加限幅电路就可直接驱动TTL、CMOS和ECL等集成数字电路;有些芯片带负载能力很强,还可直接驱动继电器和指。

四电压比较器lm339中文资料与应用技巧

四电压比较器lm339中文资料与应用技巧

lm339中文资料四电压比较器lm339中文资料与应用技巧--------------------------------------------------------------------------------/LM339是四电压比较器集成电路。

该电路的特点如下:工作电源电压范围宽,单电源、双电源均可工作,单电源:2~36V,双电源:±1~±18V;消耗电流小,Icc=1.3mA;输入失调电压小,VIO=±2mV;共模输入电压范围宽,Vic=0~Vcc-1.5V;输出与TTL,DTL,MOS,CMOS 等兼容;输出可以用开路集电极连接“或”门;采用双列直插14 脚塑料封装(DIP14)和微形的双列14 脚塑料封装(SOP14)使用说明:LM339是高增益,宽频带器件,象大多数比较器一样,如果输出端到输入端有寄生电容而产生耦合,则很容易产生振荡.这种现象仅仅出现在当比较器改变状态时,输出电压过渡的间隙.电源加旁路滤波并不能解决这个问题,标准PC板的设计对减小输入—输出寄生电容耦合是有助的.减小输入电阻至小于10K将减小反馈信号,而且增加甚至很小的正反馈量(滞回1.0~10mV)能导致快速转换,使得不可能产生由于寄生电容引起的振荡.除非利用滞后,否则直接插入IC并在引脚上加上电阻将引起输入—输出在很短的转换周期内振荡,如果输入信号是脉冲波形,并且上升和下降时间相当快,则滞回将不需要.比较器的所有没有用的引脚必须接地.LM339偏置网络确立了其静态电流与电源电压范围2.0~30V无关.通常电源不需要加旁路电容。

差分输入电压可以大于Vcc并不损坏器件.保护部分必须能阻止输入电压向负端超过-0.3V.LM339的输出部分是集电极开路,发射极接地的NPN输出晶体管,可以用多集电极输出提供或OR ing功能.输出负载电阻能衔接在可允许电源电压范围内的任何电源电压上,不受Vcc端电压值的限制.此输出能作为一个简单的对地SPS开路(当不用负载电阻没被运用),输出部分的陷电流被可能得到的驱动和器件的β值所限制.当达到极限电流(16mA)时,输出晶体管将退出而且输出电压将很快上升.输出饱和电压被输出晶体管大约60ohm 的γSAT限制。

LM339中文资料

LM339中文资料

LM339中文资料lm339中文资料什么是lm339?LM339/LM393是四电压比较器集成电路。

该电路的特点如下:工作电源电压范围宽,单电源、双电源均可工作,单电源: 2~36V,双电源:±1~±18V;消耗电流小, Icc=1.3mA;输入失调电压小, VIO=±2mV;共模输入电压范围宽, Vic=0~Vcc-1.5V;输出与TTL,DTL,MOS,CMOS 等兼容;输出可以用开路集电极连接“或”门;采用双列直插14 脚塑料封装(DIP14)和微形的双列14 脚塑料封装(SOP14)内部结构图换页1/4 的内部电路图LM339引脚功能排列表:引脚功能符号引引脚功能符号1 输出端2 OUT2 8 反向输入端3 1N-(3)2 输出端1 OUT1 9 正向输入端3 1N+(3)3电源VCC + 10 反向输入端4 1N-(4)4 反向输入端1 1N-(1) 11 正向输入端4 1N+(4)5 正向输入端1 1N+(1) 12电源Vcc-6 反向输入端2 1N-(2) 13 输出端4 OUT47 正向输入端2 OUT2(2) 14 输出端3 OUT3LM339主要参数表:参数名称符号数值单位电源电压 VCC±18 或36V差模输入电压 VID±36V共模输入电压 VI -0.3~VCC V换页功耗 Pd 570 mW工作环境温度 Topr 0 to +70 ℃贮存温度 Tstg -65 to 150 ℃电特性(除非特别说明,VCC=5.0V, Tamb=25℃)数名称符号测试条件最小典型最大单位输入失调电压 VIOVCM=0 to VCC-1.5 VO(P)=1.4VRs=0-±1.0 ±5.0mV输入失调电流 IIO- -±5 ±50nA输入偏置电流 Ib- -65 250 nA共模输入电压 VIC--VCC-1.5 VVCC = +5Vno load-1.12.0 mA静态电流 ICCVCC = +30Vno load-1.32.5 mA电压增益 AV VCC=15VRL>15kΩ-200 - V/mV灌电流 lsink Vi(-)>1VVi(+)=0VVo(p)<1.5V 6 16-mA输出漏电流 IOLE Vi(-)=0VVi(+)=1VVO=5V-0.1-nA使用说明:LM393/339是高增益宽频带器件象大多数比较器一样如果输出端到输入端有寄生电容而产生耦合则很容易产生振荡.这种现象仅仅出现在当比较器改变状态时输出电压过渡的间隙.电源加旁路滤波并不能解决这个问题标准PC板的设计对减小输入—输出寄生电容耦合是有助的.减小输入电阻至小于10K将减小反馈信号而且增加甚至很小的正反馈量(滞回1.0~10mV)能导致快速转换使得不可能产生由于寄生电容引起的振荡.除非利用滞后否则直接插入IC并在引脚上加上电阻将引起输入—输出在很短的转换周期内振荡如果输入信号是脉冲波形并且上升和下降时间相当快则滞回将不需要.比较器的所有没有用的引脚必须接地.LM393/339偏置网络确立了其静态电流与电源电压范围 2.0~30V无关.通常电源不需要加旁路电容。

LM393电压比较器

LM393电压比较器

LM339集成块内部装有四个独立的电压比较器,该电压比较器的特点是:1)失调电压小,典型值为2mV;2)电源电压范围宽,单电源为2-36V,双电源电压为±1V-±18V;3)对比较信号源的内阻限制较宽;4)共模范围很大,为0~(Ucc-1.5V)Vo;5)差动输入电压范围较大,大到可以等于电源电压;6)输出端电位可灵活方便地选用,集电极开路输出,后面要加上拉电阻。

LM339集成块采用C-14型封装,图1为外型及管脚排列图。

由于LM339使用灵活,应用广泛,所以世界上各大IC生产厂、公司竟相推出自己的四比较器,如IR2339、ANI339、SF339,LM2901、LM393(两路的)等,它们的参数基本一致,可互换使用。

图 1LM339类似于增益不可调的运算放大器。

每个比较器有两个输入端和一个输出端。

两个输入端一个称为同相输入端,用“+”表示,另一个称为反相输入端,用“-”表示。

用作比较两个电压时,任意一个输入端加一个固定电压做参考电压(也称为门限电平,它可选择LM339输入共模范围(不超过电源电压的任意一点)的任何一点),另一端加一个待比较的信号电压。

当“+”端电压高于“-”端时,输出管截止(),相当于输出端开路(输出高电平)。

当“-”端电压高于“+”端时,输出管饱和,相当于输出端接低电位。

两个输入端电压差别大于10mV就能确保输出能从一种状态可靠地转换到另一种状态,因此,把LM339用在弱信号检测等场合是比较理想的。

LM339的输出端相当于一只不接集电极电阻的晶体三极管,在使用时输出端到正电源一般须接一只电阻(称为上拉电阻,选3-15K)。

选不同阻值的上拉电阻会影响输出端高电位的值。

因为当输出晶体三极管截止时,它的集电极电压基本上取决于上拉电阻与负载的值。

另外,各比较器的输出端允许连接在一起使用。

单限比较器电路图2a给出了一个基本单限比较器。

输入信号Uin,即待比较电压,它加到同相输入端,在反相输入端接一个参考电压(门限电平)Ur。

LM339在电子电路中的基本应用

LM339在电子电路中的基本应用

LM339在电子电路中的基本应用LM339的基本应用就是在电子电路中作为电压比较器用于比较电路中两点间电压的高低。

1、反相电压比较器上图为LM339构成的反相电压比较器。

其工作电压为5V,图中的1N4723为稳压管,其稳压值为2V,在这里为LM339的同相输入端7脚提供一个稳定的参考电压。

在LM339反相输入端6脚的电压小于其7脚的参考电压(2V)时,LM339的输出端1脚输出为高电平(此时其内部输出级的三极管是截止的),LED指示灯不亮;当LM339反相输入端6脚的电压高于其7脚电压时,LM339内部输出级的三极管饱和导通,其输出端1脚变为低电平,LED点亮。

改变电路中的参考电压,可以使这个电压比较器在不同的电压下动作。

这个电路可以监测电瓶的充电电压,作为电瓶充电指示灯,当电瓶充满电时,LED点亮。

2、同相电压比较器同相电压比较器如上图所示。

该电路的参考电压接在LM339的反相输入端6脚,输入电压由同相输入端7脚输入。

在LM339的7脚电压小于6脚的参考电压时,1脚输出为低电平,LED点亮;当7脚电压高于6脚电压时,1脚输出变为高电平,LED熄灭。

这个电路可以用于监测电瓶的放电电压,当电瓶电压较高时,LED不亮,电瓶电压下降到某一值时,LED点亮,告知电瓶需要充电。

3、LM339构成的光控开关光控开关电路如上图所示。

白天光敏电阻阻值很小,LM339的6脚电压小于7脚的参考电压(2.5V),其输出端1脚为高电平,三极管VT截止,继电器不工作。

晚上光敏电阻阻值变得很大,导致LM339的6脚电压高压7脚的参考电压电压,输出端1脚输出变为低电平,VT导通,继电器得电,其常开触点闭合,接通照明灯电源。

lm339中文资料

lm339中文资料

lm339中文资料什么是lm339?LM339/LM393是四电压比较器集成电路。

该电路的特点如下:工作电源电压范围宽,单电源、双电源均可工作,单电源: 2~36V,双电源:±1~±18V;消耗电流小, Icc=1.3mA;输入失调电压小, V IO=±2mV;共模输入电压范围宽, Vic=0~Vcc-1.5V;输出与TTL,DTL,MOS,CMOS 等兼容;输出可以用开路集电极连接“或”门;采用双列直插14 脚塑料封装(DIP14)和微形的双列14 脚塑料封装(SOP14)内部结构图1/4 的内部电路图LM339引脚功能排列表:LM339主要参数表:电特性(除非特别说明,VCC=5.0V,Tamb=25℃)使用说明:LM393/339是高增益,宽频带器件,象大多数比较器一样,如果输出端到输入端有寄生电容而产生耦合,则很容易产生振荡.这种现象仅仅出现在当比较器改变状态时,输出电压过渡的间隙.电源加旁路滤波并不能解决这个问题,标准PC板的设计对减小输入—输出寄生电容耦合是有助的.减小输入电阻至小于10K将减小反馈信号,而且增加甚至很小的正反馈量(滞回1.0~10mV)能导致快速转换,使得不可能产生由于寄生电容引起的振荡.除非利用滞后,否则直接插入IC并在引脚上加上电阻将引起输入—输出在很短的转换周期内振荡,如果输入信号是脉冲波形,并且上升和下降时间相当快,则滞回将不需要. 比较器的所有没有用的引脚必须接地.LM393/339偏置网络确立了其静态电流与电源电压范围 2.0~30V无关.通常电源不需要加旁路电容。

差分输入电压可以大于Vcc并不损坏器件.保护部分必须能阻止输入电压向负端超过-0.3V.LM393/339的输出部分是集电极开路,发射极接地的 NPN输出晶体管,可以用多集电极输出提供或 OR ing功能.输出负载电阻能衔接在可允许电源电压范围内的任何电源电压上,不受 Vcc端电压值的限制.此输出能作为一个简单的对地SPS开路(当不用负载电阻没被运用),输出部分的陷电流被可能得到的驱动和器件的β值所限制.当达到极限电流(16mA)时,输出晶体管将退出而且输出电压将很快上升.输出饱和电压被输出晶体管大约60ohm 的γSAT限制。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

lm339电压比较器应用电路图
在上一篇文章中我们简单的介绍了lm339电压比较器的一些资料,接下来我给大家介绍一下lm339的典型应用电路图。

《lm339应用电路》
上图是一个lm339在微波炉中的应用,用于检测电网电压是否正常,如果不正常的话立即停止工作。

《lm339电压比较器电路图》
上图是一个典型的lm339电压比较器应用,用于比较检测温度,调节R1的大小,就可以调节门限电压也就是调整了温度的设定。

原理很简单,请51hei读者自行分析.
lm339还可以组成双门限电压比较器以及振荡器器等应用电路。
