普光气体检测仪培训资料
合集下载
气体安全检测仪器培训教材(最新)
1、开机：按一氧化碳检测仪POWER MODE5秒钟，此时观察电量显示， 电量不足立即更换电池。 关机：按一氧化碳检测仪POWER MODE5秒钟。
2、若一氧化碳检测仪发生异常故 障可按AIR键5秒钟按钮进行初始化。
复位键
安全检测仪器培训教材
3、使用时应将一氧化碳检测仪探头暴露于大气中，若检测CO含量大 于25ppm发生报警，作业人员应立即通知相关人员进行检查，查明原因。
能介车间培训教材
谢谢！
2010年03月
（1）含氧量检测仪为例图解
显示电池量
按住POWER/MODE键超过5秒， 进行开停机
显示测量数据
20.9
校验：在新鲜的空气中，按住AIR键3秒 （直到显示ADJ）， CO检测仪把当 前读数设置为0ppm， 含氧量把当 前读数设置为20.9%。
安全检测仪器培训教材
开关机/按5秒 （2）一氧化碳检测仪为例图解
显示电池量
应小于 25PPm
安全检测仪器培训教材
4、 一氧化碳含量40PPm时，连续工作时间不可超过1小时； 80PPm时，工作时间不得超过30分钟； 160PPm时，不得超过15－20分钟。 每次作业，作业人员的间隔时间必须大于2小时。
40PPm 80PPm 160PPm
安全检测仪器培训教材
（3）检测仪表使用说明
（2）、检测仪表使用说明
1、可燃气体检测仪用于检测再生气管道的泄漏，所以进入氮氢混合线区域必须携 带好可燃气体检测仪。
2、每月上、下半月，仪器使用者必须共二次对可燃气体检测仪进行日常检查，并 记录（检查方法：拿到站外安全区域用打火机检测）。 3、开机：按可燃气体检测仪的“POWER MODE”键3秒钟，几秒钟后此时观察背景 灯是否亮，报警灯是否亮一下，报警声音是否正常响一声，如果开机后显示没电信 号，请更换新电池或对其进行充电。 4、校零：开机后拿到站外空气新鲜区域，按住“AIR”键直到屏幕显示“Adj”出 现，然后松开“AIR”键，屏幕应该出现“0”字样，校零完成。 5、关机：按可燃气体检测仪的“POWER MODE”键5秒钟，屏幕无显示后松开按键。 6、查看开机以后测量的最高值：按“POWER MODE”键后松开，屏幕左上方出现 “山峰”图标时显示的数值即为此次开机后此仪器测量的最高值。 7、可燃气体检测仪必须按规定每年校验一次，超过送检时间不得使用。 8、使用过程中发现可燃气体检测仪数字显示混乱，必须立即撤离现场进行检查， 恢复正常后方可使用或更换一个可燃气体检测仪使用。 9、可燃气体检测仪为了保护传感器的安全，当周围可燃气体浓度持续达到 “100%LEL”时，会临时关闭传感器。此外，长时间处于可燃气体浓度高的环境中， 会影响其零位。
2、若一氧化碳检测仪发生异常故 障可按AIR键5秒钟按钮进行初始化。
复位键
安全检测仪器培训教材
3、使用时应将一氧化碳检测仪探头暴露于大气中，若检测CO含量大 于25ppm发生报警，作业人员应立即通知相关人员进行检查，查明原因。
能介车间培训教材
谢谢！
2010年03月
（1）含氧量检测仪为例图解
显示电池量
按住POWER/MODE键超过5秒， 进行开停机
显示测量数据
20.9
校验：在新鲜的空气中，按住AIR键3秒 （直到显示ADJ）， CO检测仪把当 前读数设置为0ppm， 含氧量把当 前读数设置为20.9%。
安全检测仪器培训教材
开关机/按5秒 （2）一氧化碳检测仪为例图解
显示电池量
应小于 25PPm
安全检测仪器培训教材
4、 一氧化碳含量40PPm时，连续工作时间不可超过1小时； 80PPm时，工作时间不得超过30分钟； 160PPm时，不得超过15－20分钟。 每次作业，作业人员的间隔时间必须大于2小时。
40PPm 80PPm 160PPm
安全检测仪器培训教材
（3）检测仪表使用说明
（2）、检测仪表使用说明
1、可燃气体检测仪用于检测再生气管道的泄漏，所以进入氮氢混合线区域必须携 带好可燃气体检测仪。
2、每月上、下半月，仪器使用者必须共二次对可燃气体检测仪进行日常检查，并 记录（检查方法：拿到站外安全区域用打火机检测）。 3、开机：按可燃气体检测仪的“POWER MODE”键3秒钟，几秒钟后此时观察背景 灯是否亮，报警灯是否亮一下，报警声音是否正常响一声，如果开机后显示没电信 号，请更换新电池或对其进行充电。 4、校零：开机后拿到站外空气新鲜区域，按住“AIR”键直到屏幕显示“Adj”出 现，然后松开“AIR”键，屏幕应该出现“0”字样，校零完成。 5、关机：按可燃气体检测仪的“POWER MODE”键5秒钟，屏幕无显示后松开按键。 6、查看开机以后测量的最高值：按“POWER MODE”键后松开，屏幕左上方出现 “山峰”图标时显示的数值即为此次开机后此仪器测量的最高值。 7、可燃气体检测仪必须按规定每年校验一次，超过送检时间不得使用。 8、使用过程中发现可燃气体检测仪数字显示混乱，必须立即撤离现场进行检查， 恢复正常后方可使用或更换一个可燃气体检测仪使用。 9、可燃气体检测仪为了保护传感器的安全，当周围可燃气体浓度持续达到 “100%LEL”时，会临时关闭传感器。此外，长时间处于可燃气体浓度高的环境中， 会影响其零位。
气体分析仪培训资课件

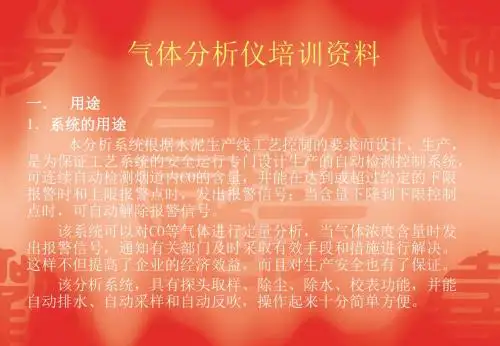

气体分析仪培训资料
一． 用途 1．系统的用途 本分析系统根据水泥生产线工艺控制的要求而设计、生产， 是为保证工艺系统的安全运行专门设计生产的自动检测控制系统， 可连续自动检测烟道内CO的含量，并能在达到或超过给定的下限 报警时和上限报警点时，发出报警信号；当含量下降到下限控制 点时，可自动解除报警信号。 该系统可以对CO等气体进行定量分析，当气体浓度含量时发 出报警信号，通知有关部门及时采取有效手段和措施进行解决。 这样不但提高了企业的经济效益，而且对生产安全也有了保证。 该分析系统，具有探头取样、除尘、除水、校表功能，并能 自动排水、自动采样和自动反吹，操作起来十分简单方便。
气体分析仪培训资料
2．5． 气体分析仪：
C600系列红外气体分析仪采用不分光红外原理的物理测量方法，进行连续 测量，是工业用固定安装式仪器，能连续检测流程气体中待测组分的体积浓度， 广泛应用于石油化工、化肥工业、空分、冶金、建材、电厂、轻工、制药、环 保监测及科研领域。
2．6．PLC控制系统
整套系统的控制核心是当今工业控制领域流行的先进控制器——PLC系统， 保证系统控制的可靠性。同时，PLC系统具有现场网络连接功能，为今后分析 仪并入现场网络控制提供了保证。
气体分析仪培训资料
四：成套性
煤粉仓口气体分析 1 煤粉仓气体分析仪一套, 气体取样探头1套。2：电子制冷冷凝器一台。3：校准 分析仪表用气瓶。4：伴热带。5：文字资料一套。
五．装置的工作过程及主要功能：
1．装置的工作过程： 本装置为在线连续自动分析控制装置，正常投运后，将转换开关置于“自动”位置，装 置在PLC控制下，自动运行。此时，进样阀门、采样泵打开，样气经采样探头采出，由 预处理单元进行净化、除湿后送入分析仪器进行组分分析。分析仪对样气进行连续的分 析，输出标准电流信号，同时把分析值与设定值进行比较，当测量值超过设定的报警或 联锁值时，输出报警、联锁信号。运行过程中，PLC根据工艺控制的要求，定时对探头 进行反吹清扫，出场吹扫时间可依据客户现场而定。 2．装置的主要功能： PLC作为整个装置的控制中枢，完成装置的各种控制功能，并可以根据拥护工艺的实际 需要，灵活设定个性参数。 2．1．CO上限报警、超限联锁功能： 报警联锁点通过分析仪设定参数。出厂时报警点0.8%，安全联锁点设定在1.5%。当被 测气体CO含量超过0.8%时，发出报警信号；当CO含量继续升高达到1.5%时，与设定 和联锁报警值相比较后，发出进位信号，通过输出节点控制安全联锁继电器动作，避免 发生爆炸事故。
一． 用途 1．系统的用途 本分析系统根据水泥生产线工艺控制的要求而设计、生产， 是为保证工艺系统的安全运行专门设计生产的自动检测控制系统， 可连续自动检测烟道内CO的含量，并能在达到或超过给定的下限 报警时和上限报警点时，发出报警信号；当含量下降到下限控制 点时，可自动解除报警信号。 该系统可以对CO等气体进行定量分析，当气体浓度含量时发 出报警信号，通知有关部门及时采取有效手段和措施进行解决。 这样不但提高了企业的经济效益，而且对生产安全也有了保证。 该分析系统，具有探头取样、除尘、除水、校表功能，并能 自动排水、自动采样和自动反吹，操作起来十分简单方便。
气体分析仪培训资料
2．5． 气体分析仪：
C600系列红外气体分析仪采用不分光红外原理的物理测量方法，进行连续 测量，是工业用固定安装式仪器，能连续检测流程气体中待测组分的体积浓度， 广泛应用于石油化工、化肥工业、空分、冶金、建材、电厂、轻工、制药、环 保监测及科研领域。
2．6．PLC控制系统
整套系统的控制核心是当今工业控制领域流行的先进控制器——PLC系统， 保证系统控制的可靠性。同时，PLC系统具有现场网络连接功能，为今后分析 仪并入现场网络控制提供了保证。
气体分析仪培训资料
四：成套性
煤粉仓口气体分析 1 煤粉仓气体分析仪一套, 气体取样探头1套。2：电子制冷冷凝器一台。3：校准 分析仪表用气瓶。4：伴热带。5：文字资料一套。
五．装置的工作过程及主要功能：
1．装置的工作过程： 本装置为在线连续自动分析控制装置，正常投运后，将转换开关置于“自动”位置，装 置在PLC控制下，自动运行。此时，进样阀门、采样泵打开，样气经采样探头采出，由 预处理单元进行净化、除湿后送入分析仪器进行组分分析。分析仪对样气进行连续的分 析，输出标准电流信号，同时把分析值与设定值进行比较，当测量值超过设定的报警或 联锁值时，输出报警、联锁信号。运行过程中，PLC根据工艺控制的要求，定时对探头 进行反吹清扫，出场吹扫时间可依据客户现场而定。 2．装置的主要功能： PLC作为整个装置的控制中枢，完成装置的各种控制功能，并可以根据拥护工艺的实际 需要，灵活设定个性参数。 2．1．CO上限报警、超限联锁功能： 报警联锁点通过分析仪设定参数。出厂时报警点0.8%，安全联锁点设定在1.5%。当被 测气体CO含量超过0.8%时，发出报警信号；当CO含量继续升高达到1.5%时，与设定 和联锁报警值相比较后，发出进位信号，通过输出节点控制安全联锁继电器动作，避免 发生爆炸事故。
气体检测仪使用培训班会
气体检测仪使用培训班会气体检测仪是一种用于检测和监测环境中气体浓度的仪器设备，广泛应用于工业生产、化工、矿山、建筑等领域。
为了提高工作人员对气体检测仪的正确使用和安全操作能力，许多企业和机构都会组织气体检测仪使用培训班会。
本文将就气体检测仪使用培训班会的重要性、内容和效益展开论述。
一、培训班会的重要性气体检测仪作为一种高风险仪器设备，其正确使用和安全操作显得尤为重要。
气体泄漏、爆炸等事故常常给工作人员的生命财产安全带来巨大威胁。
因此，开展气体检测仪使用培训班会具有以下重要性：1.提高工作人员的安全意识。
通过培训培养工作人员对气体泄漏和有毒气体的认识，使其具备及时发现和判断危险情况的能力，从而降低事故发生的概率。
2.增强工作人员的操作技能。
培训班会能够让工作人员了解气体检测仪器的使用方法和操作流程，学会正确使用和调试仪器设备，并能熟练操作各种检测仪器。
3.提高工作人员应急处理能力。
培训班会通过模拟事故场景和实际操作训练，提高工作人员在危险环境中的抗压能力和应急处理能力，使其能够迅速、准确地应对突发事件。
二、培训班会的内容气体检测仪使用培训班会的内容通常包括理论培训和实际操作两个部分。
1.理论培训（1）气体检测仪的基本原理与结构：介绍气体检测仪的工作原理、分类及组成部分，使学员对仪器有一个全面的了解。
（2）气体检测仪的常见故障及维修方法：讲解气体检测仪使用过程中可能出现的故障原因和解决方法，提高学员的故障排除能力。
（3）气体检测仪使用的注意事项：强调在使用气体检测仪时的注意事项，如正确佩戴个人防护装备、使用检测仪器的环境要求等。
2.实际操作（1）仪器使用演示：由专业人员进行现场演示，展示气体检测仪使用过程中的正确操作方法和技巧。
（2）实操训练：学员通过实际操作演练，掌握气体检测仪的开机、校准、检测等操作流程，并学会如何应对不同情况下的操作方法。
三、培训班会的效益气体检测仪使用培训班会的开展对企业和工作人员都具有重要的效益。
气体检测仪的使用培训课件 (一)
气体检测仪的使用培训课件 (一)气体检测仪的使用培训课件一、课程目标本课程的主要目标是培训使用气体检测仪的技能和知识，以确保安全的工作环境。
课程内容包括气体检测仪的类型，使用方法，维护和保养。
二、气体检测仪的类型气体检测仪主要分为两大类：单气体检测仪和多气体检测仪。
1. 单气体检测仪:用于检测单种气体，常用于氧气、二氧化碳、氢气和氨气等类型气体检测。
2. 多气体检测仪:用于检测多种气体，可以同时检测多种气体，特别是在危险环境下，同时检测多种气体是必要的，以便及时发现问题。
三、气体检测仪的使用方法1.检测前:（1）检查设备是否正常工作。
（2）检查传感器是否完好。
（3）检查是否在使用有效期内。
（4）检查预留时间以充电或更换电池。
2.检测过程:（1）减少干扰：将设备放置在无气流的区域。
（2）开机：按照说明书操作开机。
（3）检测：对被测气体浓度进行测量和分析。
（4）停止检测：在完成检测之后，按照说明书关闭仪器。
3.检测完毕:（1）仪器存储：对仪器进行存储。
（2）清洗和保养：对仪器进行清洗和保养。
（3）备用气瓶和传感器：提前备好一些气瓶和传感器，以便在需要时进行更换。
四、气体检测仪的维护与保养1.维护：（1）在使用过程中，保持设备和传感器的清洁和干燥。
（2）设备定期校准。
（3）校准和维护计划的订阅。
2.保养：（1）遵守保养常规。
（2）使用推荐保养制剂清洁和消毒仪器。
（3）进入维护计划，包括定期检查所有部件、检查传感器和电池状态。
五、总结气体检测仪的培训课程主要介绍了气体检测仪的类型、使用方法和维护保养。
在使用气体检测仪时，首先需要确认各部件工作正常，根据实际情况选择单气体检测仪或多气体检测仪进行检测，检测过程中需要保持设备清洁、干燥，同时要及时进行校准和维护。
希望通过本课程的学习，能够让大家更加了解气体检测仪的使用技能，从而确保工作环境的安全。
气体分析仪器培训资料.(DOC)
气体分析仪器概述分析仪器是用以测量物质（包括混合物和化合物）成分和含量及某些物理特性的一类仪器的总称，用于实验室的称为实验室分析仪器，用于工业生产流程的称为工业气体分析仪器，亦称为流程分析仪器。
工业气体分析仪器除广泛用于化工、炼油、冶金等部门的生产流程外，还用于半导体材料生产中微量杂质的分析、内燃机效率的测定、环境监测以及国防和空间技术等方面。
由于分析仪器中应用的物理、化学原理广泛而复杂，其分类方法也各不相同。
按照仪器工作原理的不同可分为光学式分析仪器、热学式分析仪器、电化学式分析仪器、色谱仪、……等等；按分析对象的不同又可分为气体分析器、液体分析器、湿度计、……等等。
仪器分类是一个复杂的问题，无论是按仪器的工作原理分类，还是按分析对象分类都有一定的局限性，但是只要科学上是正确的，并有利于生产和使用就不必强求统一。
随着科学技术的不断发展，各种分类方法都将进一步完善。
一、气体分析仪器的组成气体分析仪器的工作原理互不相同，其结构和组成也各有差异，但是它们都由一些共同的部件和基本的环节所组成。
1、发送器部分发送器（也称传送器）是仪器的“心脏”部分，其主要任务是将被测组分浓度的变化或物质性质的变化转变成某种电参数的变化，这种变化通过一定的测量电路转变为相应的电压或电流输出。
在自动分析仪器中，发送器常常是检测部分和测量电路的总称。
2、放大器部分发送器输出的信号往往比较微弱，不足以推动二次仪表工作，需要配置放大器。
放大器的作用是把发送器输出的信号放大后供给二次仪表。
有些发送器输出的信号可以直接推动二次仪表，不需要设置专门的放大器。
3、二次仪表指示仪表、记录器等显示装置统称为二次日仪表，自动分析仪器大多采用电流表或电子电位差计作为二次仪表。
目前采用小型数据处理装置的数字指示型二次仪表已日渐增多。
4、取样和预处理装置气体分析仪器取样装置的任务是将被测样品自动、连续地送入发送器、取样装置主要包括减压、稳流、预处理和流路切换等。
气体检测报警仪检定校准宣贯培训
由于化学计量过程比物理计量过程复杂，化学计量不可能像其 他计量领域那样，有长期不变的反复使用的基、标准和逐级进行 的量值溯源和传递方式。
一个化学分析结果往往需通过不同的溯源链实现，而且随着分 析过程的进行，溯源链常常被打断，实现溯源非常困难。在多数 情况下，化学计量的量值溯源和传递方式是通过正确使用标准物 质得以实现的。也就是说，化学计量通过标准物质、标准方法和 标准数据等手段进行量值溯源和传递。
一、化学计量基础 化学计量的分类
㈦ 电子光学和离子光学式分析仪器。包括：电子探针、 扫描电子显微镜离子探针；
㈧ 物性分析仪器。包括：湿度计、露点仪、水分仪、粘 度计、粉尘仪、烟度计、蒸汽压渗透仪、熔体流动速率仪 等；
㈨ 气体分析仪器。气体检测分析仪器有多种不同原理， 气体分析在化学计量中占有重要位置，特别是有毒有害、 易燃易爆气体的检测环境等各个方面。
一、化学计量基础 相关术语
(计量器具的)检定 verification
查明和确认计量器具是否符合法定要求的程序，它包 括检查、加标记和(或)出具检定证书。
一、化学计量基础 化学计量的分类
一般来说，化学计量大体可分为物理化学计量和分析化 学计量两大部分。常用化学计量仪器按某分析原理和用途又 可分为光学分析仪、电化学分析仪、水质分析仪器、分离分 析仪、气体分析仪、热重分析仪及其他类等。
㈠ 电化学类分析仪器。包括： 电位式分析仪器：PH[酸度]计、离子计、酸根自动监测仪、自动 电位滴定仪等； 电导式分析仪器：电导仪、 电极式盐度计、温盐深测量仪等； 电量式分析仪器：极谱仪：电位溶出分析仪、直接电流法测氰 仪等； ㈡ 水质分析仪器、总有机碳分析仪、水中油份浓度分析仪、化 学需氧量（COD）测定仪、 生物化学需氧量（BOD5）测定仪、溶 解氧测定仪、浊度计等；
一个化学分析结果往往需通过不同的溯源链实现，而且随着分 析过程的进行，溯源链常常被打断，实现溯源非常困难。在多数 情况下，化学计量的量值溯源和传递方式是通过正确使用标准物 质得以实现的。也就是说，化学计量通过标准物质、标准方法和 标准数据等手段进行量值溯源和传递。
一、化学计量基础 化学计量的分类
㈦ 电子光学和离子光学式分析仪器。包括：电子探针、 扫描电子显微镜离子探针；
㈧ 物性分析仪器。包括：湿度计、露点仪、水分仪、粘 度计、粉尘仪、烟度计、蒸汽压渗透仪、熔体流动速率仪 等；
㈨ 气体分析仪器。气体检测分析仪器有多种不同原理， 气体分析在化学计量中占有重要位置，特别是有毒有害、 易燃易爆气体的检测环境等各个方面。
一、化学计量基础 相关术语
(计量器具的)检定 verification
查明和确认计量器具是否符合法定要求的程序，它包 括检查、加标记和(或)出具检定证书。
一、化学计量基础 化学计量的分类
一般来说，化学计量大体可分为物理化学计量和分析化 学计量两大部分。常用化学计量仪器按某分析原理和用途又 可分为光学分析仪、电化学分析仪、水质分析仪器、分离分 析仪、气体分析仪、热重分析仪及其他类等。
㈠ 电化学类分析仪器。包括： 电位式分析仪器：PH[酸度]计、离子计、酸根自动监测仪、自动 电位滴定仪等； 电导式分析仪器：电导仪、 电极式盐度计、温盐深测量仪等； 电量式分析仪器：极谱仪：电位溶出分析仪、直接电流法测氰 仪等； ㈡ 水质分析仪器、总有机碳分析仪、水中油份浓度分析仪、化 学需氧量（COD）测定仪、 生物化学需氧量（BOD5）测定仪、溶 解氧测定仪、浊度计等；
气体检测仪使用培训资料
*
XP-311型泵吸式可燃气体检测仪使用说明(操作步骤）
3、零调节 先将转换开关由BATT转至（L）挡位置，待指针稳定，确认“0”。如指针偏差于“0”时将“零”（ZERO）调节旋钮缓转，进行调节。调至“0”为止。 4、测量 A、将转换开关转至（L）档（0~10%LEL）或（H）档 （0~100%LEL）并将吸引管靠近所要检测地点来测量。 B、 感应到要测气体时，指针就会摆动，当指针稳定下来后，所指示的刻度便是气体的浓度。在检测气体时，应先转在（H）档，如指针指示在10%LEL以下时，当即转换到（L）档，以便读到更准确的数值。
扩散式气体检测仪，主要用于作业或抢险时对作业或抢险现场周围气体条件的检测。若可燃气体接近或达到爆炸下线，氧气含量过低或二氧化碳含量超标等情况出现时，则必须停止作业。
我公司使用的XP-311型泵吸式可燃气体检测仪
XP-311型泵吸式可燃气体检测仪使用说明（功能介绍1）
开机时将转换开关转至BATT位置。确认电压正常后，将转换开关转至L或H档，而进行测量。
电池腔内装四节5号干电池做仪器电源。
以金属管为标准。
使用了优良的耐腐蚀性的氟化橡胶双层管，吸附气体少，便于吸入气体。
XP-311型泵吸式可燃气体检测仪使用说明(功能介绍3）
过滤/除潮器 阻挡灰尘和水，保护传感器和微型空气泵。
XP-311型泵吸式可燃气体检测仪使用说明(操作步骤）
装入电池（必须在无气体泄露的安全地方装入）， 按照电池室内的极性（+）和（—），正确装入。 检验电池电压 将转换开关由OFF转至BATT位置，来检查电池电压，判断能否使用。
转换开关（电源及测定转换开关）
零调节旋钮
仪表刻度设有L档0~10%LEL，H档0~100%LEL及另设电池电压检验刻度。
气体检测器培训资料培训ppt课件
认报警点
气体检测器培训资料
55
各部分功能：
1 、导气软管 2 、吸气管接口(用于与仪器连接) 3 、过滤器(过滤灰尘及水蒸气) 4 、金属探管
气体检测器培训资料
66
使用程序
气体检测器培训资料
77
检测前的零位调整
气体检测器培训资料
88
测量浓度说明
• 本机量程0-100%LEL (测爆专用量程) • 100%LEL=对象气体的爆炸下限
气体检测器培训资料
13 13
使用注意事项：
3 、使用过程中注意不可吸入液体，检测 时观察吸引管过滤器，如果发现吸入液 体，马上关机，如已吸入检测器内请第 一时间联系厂家处理；
4 、灰尘较大时，及时更换过滤片。一定 要放置过滤片或过滤棉，不可让传感器 直接吸入灰尘，以免影响机器寿命；
气体检测器培训资料
E.气体报警时显示。
F.表示气体报警时
报警器鸣叫。
G. 以条线图显示气
体浓度。
H.显示记录。
气体检测器培训资料
44
各部分功能
用于各种功能设定。
a. 电源开/关时使用。
在气体浓度画面显示
过程中，用于范围
切换。
b.用于自动零位调整。 c.用于点亮背景灯。 d.用于停止报警蜂鸣
器鸣叫。 e.长按按钮，用于确
• 例：甲烷(天然气)的爆炸下限为5VOL%， 则甲烷检测器检测值达到100%LEL时=5VOL%=甲
烷的爆炸下限
氢气的爆炸下限为4VOL%， 则氢气检测器检测值达到100%LEL时=4VOL%=氢气 的爆炸下限
…… ..
气体检测器培训资料
99
故障报警提示说明
气体检测器培训资料
气体检测器培训资料
55
各部分功能：
1 、导气软管 2 、吸气管接口(用于与仪器连接) 3 、过滤器(过滤灰尘及水蒸气) 4 、金属探管
气体检测器培训资料
66
使用程序
气体检测器培训资料
77
检测前的零位调整
气体检测器培训资料
88
测量浓度说明
• 本机量程0-100%LEL (测爆专用量程) • 100%LEL=对象气体的爆炸下限
气体检测器培训资料
13 13
使用注意事项：
3 、使用过程中注意不可吸入液体，检测 时观察吸引管过滤器，如果发现吸入液 体，马上关机，如已吸入检测器内请第 一时间联系厂家处理；
4 、灰尘较大时，及时更换过滤片。一定 要放置过滤片或过滤棉，不可让传感器 直接吸入灰尘，以免影响机器寿命；
气体检测器培训资料
E.气体报警时显示。
F.表示气体报警时
报警器鸣叫。
G. 以条线图显示气
体浓度。
H.显示记录。
气体检测器培训资料
44
各部分功能
用于各种功能设定。
a. 电源开/关时使用。
在气体浓度画面显示
过程中，用于范围
切换。
b.用于自动零位调整。 c.用于点亮背景灯。 d.用于停止报警蜂鸣
器鸣叫。 e.长按按钮，用于确
• 例：甲烷(天然气)的爆炸下限为5VOL%， 则甲烷检测器检测值达到100%LEL时=5VOL%=甲
烷的爆炸下限
氢气的爆炸下限为4VOL%， 则氢气检测器检测值达到100%LEL时=4VOL%=氢气 的爆炸下限
…… ..
气体检测器培训资料
99
故障报警提示说明
气体检测器培训资料
气体检测安全培训课件
02
气体检测安全操作规程
气体检测前的准备工作
了解气体检测的目的和要求
选择合适的检测仪器
明确检测目标，了解所需检测的气体种类 、浓度范围以及检测精度要求等信息。
根据气体种类、浓度范围以及现场环境条 件，选择合适的检测仪器，确保其具有有 效的计量认证和防爆等级。
检查仪器状态
确定检测方案
在使用前，应检查气体检测仪器的外观、 电源、传感器等是否正常，确保仪器处于 良好状态。
警报。
04
气体检测安全事故案例 分析
案例一：甲烷泄漏事故
事故描述
某化工厂发生甲烷泄漏事故，导 致大量甲烷气体泄漏到空气中， 威胁到现场工人和周边居民的生
命安全。
事故原因
设备老化、维护不当导致密封件失 效，同时缺乏有效的气体检测手段， 未能及时发现泄漏。
事故教训
应定期对气体检测设备进行维护和 校准，确保其准确性和可靠性；加 强现场安全管理，提高员工安全意 识。
总结与报告
根据气体检测数据和现场情况，进行总结分析， 编写相应的报告。报告中应包括气体种类、浓度 、危害程度、可能存在的风险等内容，并提出相 应的安全建议和措施。
清理现场
在完成气体检测后，应清理现场，将检测仪器和 设备归位，并恢复现场环境的安全状态。例如， 关闭气瓶、清理测试场地等。
定期复检
对于某些需要定期进行气体检测的场所或设备， 应制定相应的复检计划，以确保气体浓度的持续 稳定和安全可控。
气体检测报警器
气体检测报警器是一种具有声光 报警功能的气体检测设备，当气 体浓度超过预设值时，能够发出
警报。
气体检测报警器一般采用电化学 或催化燃烧原理，能够检测多种 有毒有害气体，如甲烷、一氧化
气体检测仪培训资料-山盾科技
等。 挥发性有机物（VOC）一般都是碳氢氧化合物， 都能够燃烧，同样的道理，这些化合物毒性太大， 甚至不能当作普通有毒气体用电化学传感器去测量， 只能用PID传感器去监测，才能把VOC浓度控制在安 全浓度以下。
山盾科技（深圳）有限公司
有毒气体和可燃气体的分类
惰性气体如何检测？
惰性气体的化学性质很稳定，常见的有氮气 （N2）、氦气（He）、二氧化碳（CO2）等，这一类 气体的检测不能强攻，只能智取，它们既不能燃烧， 也不能在常规条件下发生电化学反应，不能直接检测 其含量，只能间接的获取。 比如需要测量空气中的N2的含量，先把空气中其 它的气体的含量测出来，再用100%减去其它气体含量 的总和，得到的就是空气中N2的含量。所以空气中 N2检测仪实际上就是O2检测仪。 所以惰性气体测量的前提是，知道待测环境中其 它能直接测量的气体的种类，否则无法准确测量。 CO2一般是用红外传感器来测量。
山盾科技（深圳）有限公司
气体检测仪测量数据传输方式
RS485
数字信号传输方式，必须要用4根线，两根电源 线，两根信号线。 优点：测量结果精确传输，没有任何传输误差， 采用总线的方式集成仪器，一个控制器上可以挂接64 台仪器，可以节省大量布线成本，仪器可以接受控制 器指令被远程控制。 不足：仪器集成时需要通讯协议，不同厂家的仪 器通讯协议不同，有一定的软件调试工作量。
%LEL无法参与换算，不同可燃气体的爆炸下限不同， 而且不是一个确切的数字。
山盾科技（深圳）有限公司
气体检测仪技术参数术语解释
TWA报警点
英文全称：Time-weighted average 中文直译：时间加权平均值，或者时量平均浓度 TWA限制是在通常的一个8小时工作日和40小时 工作周内一种在空气中的化学制品的时间加权平均 浓度，在这个限制下这种化学制品几乎不会对天天 接触它的工作人员产生有害影响。 TWA的计算方法： 在8小时内，定时取数，然 后求平均值，考虑到结果的有效性和实用性，规定 采样间隔的时间不大于15分钟，然后所有的结果相 加平均即作为8小时TWA值。
多种气体检测仪培训手册PPT课件
STEL 报警
报警级别可以通过CC-Vision软件设置和更改声、光和振动报警周期重复出现, 屏幕交替显示 “A2” 和气体浓度闪烁 图标 报警无法被确认
Look at video
重设仪器后会取消TWA和STEL值.遵从所述安全操作流程.
TWA 报警
报警级别可以通过CC-Vision软件设置和更改声、光和振动报警周期重复出现屏幕交替显示 “A2” 和气体浓度闪烁 图标报警无法被确认
Look at video
最大值菜单最大值菜单Look at video
显示氧气传感器的最大值. 数值从仪器上次重设起开始记录。 再按 “OK”键.
按住 “OK”-键3秒钟
或者按一下“+”键仪器返回测量模式最大值功能显示重设仪器读数后氧气最低浓度值和其它气体最高浓度值。用户可以使用快捷菜单查看最大值也可利用CC viபைடு நூலகம்ion软件设置最大值数值。
注意!每次测量前，需要用空气冲洗德尔格取样管活着取样探枪.测量经验: 使用新取样管时，每米平均冲洗时间为3秒钟。测量时应加上传感器响应时间。
执行测量: 将德尔格取样管或者德尔格探枪与外置泵进气口连接 执行测量完成操作: 按下松开键 LED灯闪烁绿/红灯，短暂发出鸣音 外置泵自动关闭
X-AM 1/2/5000/5600外置泵操作
注释
TWA
当 TWA分析功能激活后:按住 “OK”-键3秒钟按下 “OK ”-键一次屏幕上显示 图标 显示最大工作浓度再次按下“OK”-键显示STEL 值.或者再按一下“+”键仪器返回测量状态
菜单功能
Look at video
菜单功能
当STEL分析功能激活后:按住“OK”键三秒钟按下 “OK ”键两次屏幕上显示 图标 显示STEL 值按下 “OK ”-键或者 “+”键一次仪器返回测量
报警级别可以通过CC-Vision软件设置和更改声、光和振动报警周期重复出现, 屏幕交替显示 “A2” 和气体浓度闪烁 图标 报警无法被确认
Look at video
重设仪器后会取消TWA和STEL值.遵从所述安全操作流程.
TWA 报警
报警级别可以通过CC-Vision软件设置和更改声、光和振动报警周期重复出现屏幕交替显示 “A2” 和气体浓度闪烁 图标报警无法被确认
Look at video
最大值菜单最大值菜单Look at video
显示氧气传感器的最大值. 数值从仪器上次重设起开始记录。 再按 “OK”键.
按住 “OK”-键3秒钟
或者按一下“+”键仪器返回测量模式最大值功能显示重设仪器读数后氧气最低浓度值和其它气体最高浓度值。用户可以使用快捷菜单查看最大值也可利用CC viபைடு நூலகம்ion软件设置最大值数值。
注意!每次测量前，需要用空气冲洗德尔格取样管活着取样探枪.测量经验: 使用新取样管时，每米平均冲洗时间为3秒钟。测量时应加上传感器响应时间。
执行测量: 将德尔格取样管或者德尔格探枪与外置泵进气口连接 执行测量完成操作: 按下松开键 LED灯闪烁绿/红灯，短暂发出鸣音 外置泵自动关闭
X-AM 1/2/5000/5600外置泵操作
注释
TWA
当 TWA分析功能激活后:按住 “OK”-键3秒钟按下 “OK ”-键一次屏幕上显示 图标 显示最大工作浓度再次按下“OK”-键显示STEL 值.或者再按一下“+”键仪器返回测量状态
菜单功能
Look at video
菜单功能
当STEL分析功能激活后:按住“OK”键三秒钟按下 “OK ”键两次屏幕上显示 图标 显示STEL 值按下 “OK ”-键或者 “+”键一次仪器返回测量
气体检测仪进修培训课件
Demonstrate how to effectively use the Drager sample pump and sample tubes. 采样泵和采样管。 证明如何高效地使用Drager采样泵和采样管。 Explain how to effectively take a bag air sample for laboratory analysis.
2
General Sampling Techniques 一般采样技术
Sample within close proximity to the area where work will be performed; this doesn’t mean at doesn’ the manways of confined spaces. Use extensions to reach remote locations if appropriate.
在取样的时候需要采取呼吸保护措施吗？如果要，需要 在取样的时候需要采取呼吸保护措施吗？如果要， 采取哪种措施？如果需要供气呼吸机，需不需要一个协助人员呢？ 采取哪种措施？如果需要供气呼吸机，需不需要一个协助人员呢？
Will gloves be needed to protect your hands edges or from chemical exposures? from sharp
要戴手套来防止手被锋利的边划伤或者化学品侵蚀吗？ 要戴手套来防止手被锋利的边划伤或者化学品侵蚀吗？
Will chemical protective clothing be needed in the area?
需要穿防化服吗？ 需要穿防化服吗？
Will hearing protection be needed in the area?
2
General Sampling Techniques 一般采样技术
Sample within close proximity to the area where work will be performed; this doesn’t mean at doesn’ the manways of confined spaces. Use extensions to reach remote locations if appropriate.
在取样的时候需要采取呼吸保护措施吗？如果要，需要 在取样的时候需要采取呼吸保护措施吗？如果要， 采取哪种措施？如果需要供气呼吸机，需不需要一个协助人员呢？ 采取哪种措施？如果需要供气呼吸机，需不需要一个协助人员呢？
Will gloves be needed to protect your hands edges or from chemical exposures? from sharp
要戴手套来防止手被锋利的边划伤或者化学品侵蚀吗？ 要戴手套来防止手被锋利的边划伤或者化学品侵蚀吗？
Will chemical protective clothing be needed in the area?
需要穿防化服吗？ 需要穿防化服吗？
Will hearing protection be needed in the area?
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
其他
1、标定时最好使用四合一的混合标准气体，以排除各气体间的相互干扰。
M5多种气体检测仪系列
功能介绍
M5系列最多可同时监控和显示5种有害气体。适用于各种应用， 具有多种选择的现场用户设定选项，提供标准的有毒气体模、检测 VOC的PID模式或CO2检测的IR模式。使用密码功能，防止未经授权 对仪器设置进行修改。可配备内置电动泵对受限空间及远程采样环境 进行检测。LCD不间断显示气体浓度，而且可提供AA碱性电池或充 电电池组。 现在普光使用的有三种型号： 四合一：O2、LEL可燃气体、SO2、H2S 四合一：O2、LEL可燃气体、CO、H2S 单气体：甲硫醇（PID）
操作注意事项
1、GAXT有开机自检功能，所以开机的时候一定要在干净的空气环境中进 行，以免造成标零时候的误差，从而在实际工况中造成误报警。 2、GAXT使用的是可更换式电池，一颗3V电池的理论使用寿命可达到2年， 所以在长时间离开工作区域的情况下请关闭检测仪。 3、GAXT有四个按键，依次是电源 、向下 、向上 、确定 ，其 中后三个按键属于功能按键，大家不要去管他，只需要记住用第一个 电源键来打开和和关闭测仪仪就好了（其他几个按键操作不当会造成 一些不必要的麻烦）。 4、BW建议每日使用前对传感器进行“冲击测试”，即通过使其暴露于 浓度超过其高限报警点的气体时，确认检测仪能够对气体作出响应， 并激活听觉和视觉警报。如探测仪读数超出规定范围，应对其进行校 准。
MicroDock Ⅱ 多功能管理台
日常维护与保养
为确保检测仪处于良好的工作状态，应对检测仪进行如下的基本保 养工作： • 定期对检测仪进行标定，冲击测试和检查。 • 保持所有保养，冲击测试，校准和报警事件的操作记录。 • 使用柔软的湿布擦拭仪器外壳。禁止使用溶剂，肥皂或抛光剂等。 • 禁止将检测仪浸泡在液体中。
操作注意事项
1、与MC一样，MC需注意的地方，XT同样要注意。 2、泵吸式的检测仪特别适合于管道、油罐等工作人员不易/不宜进入的 受限空间内进行检测，至多可从20m处提取样本气体。 3、XT检测仪有一个传感器保护盖，同时也是气密性很好的泵工作激活盖。 用自带的螺丝刀将保护盖卸下，泵将会停止工作而检测仪自动转换为 扩散式工作方式；而要将其转换为泵吸式工作的时候，只需将保护盖 装上，进行一个泵的检测过程即可，从而避免了重新关机、开机的烦 锁。 4、BW建议每日使用前对传感器进行“冲击测试”，即通过使其暴露于 浓度超过其高限报警点的气体时，确认检测仪能够对气体作出响应， 并激活听觉和视觉警报。如探测仪读数超出规定范围，应对其进行工作环境中有被气体泄漏而检测仪无反应，有可能是检测仪的传感 器失效，直接通知厂家或经销商 （因为这个问题需要更换传感器，不 是现场能够解决的了）。 2、开机显示“E002”、“E004”或“----”、“ALARM”：均属于主板 问题，需返回维修站进行主板重启或程序升级。 3、启动了置信音报警（按电源开机时按下了确定)：现象-开机后每过5 秒就报警一次，每过10秒震动一次；解决方法-关机，按住确定，再 按电源开机。 4、启动了强制标定（将“PAST”确定为“ON”）：现象-到期未标定， 开机后显示“PAST”，按键自动关机；解决方法-屏幕显示“PAST” →确定→屏幕显示“PASS”→上或下选择到“871”→进入显示界面 →同时按上下键进入用户菜单→上或下选择到“PAST”→确定→上或 下选择到“OFF”→ 确定→上或下选择到“EXIT”→确定 5、标定到期：现象-到期未标定，开机后显示“PAST”；这是检测仪提 示该设备已过标定期，需送权威部门进行标定，若暂不标定，可直接 按确定进入检测界面。
操作注意事项
1、开机自检，需在干净的空气环境中开机 2、使用过程中，当可燃气体浓度过高（超限报警OL）时，传感器自动回 零速度会比较慢，以至于下次开机时可燃气体仍有报警或数值显示的 可能，这时候可利用检测仪标定程序中的零点标定进行手动回零。记 住：这一步骤必须在干净的空气环境中进行！ 3、机内的充电接线桩比较细弱，请不要自行打开检测仪后盖，有可能会 造成接线桩的损折，请交付专业人士进行操作。 4、BW建议每日使用前对传感器进行“冲击测试”，即通过使其暴露于 浓度超过其高限报警点的气体时，确认检测仪能够对气体作出响应， 并激活听觉和视觉警报。如探测仪读数超出规定范围，应对其进行校 准。
BW便携式气体检测仪操作培训
——普光气田培训教材
目
• • • • •
录
GAXT单一气体检测仪系列 MC扩散式复合气体检测仪系列 XT泵吸式复合气体检测仪系列 M5扩散式（泵吸式）多种气体检测仪系列 MicroDock Ⅱ 多功能管理台
GAXT单一气体检测仪系列
功能简介
这是在我们普光用的最多的一款便携式气体检测仪，小巧轻 便 ，开机自检，内置数据存储，声/光/振动报警，防护等级达到 IP67，上下限报警值可设置。在普光气田最常用的是H2S气体检测仪， 其次还有用到CO、SO2、NH3、CL2等气体检测仪，普遍反映情况良好， 黄色也比较醒目，使用方便。
操作注意事项
1、M5有开机自检功能，所以开机的时候一定要在干净的空气环境中进 行，以免造成标零时候的误差，从而在实际工况中造成误报警。 2、BW建议每日使用前对传感器进行“冲击测试”，即通过使其暴露于 浓度超过其高限报警点的气体时，确认检测仪能够对气体作出响应， 并激活听觉和视觉警报。如探测仪读数超出规定范围，应对其进行校 准。
其他
1、标定时最好使用四合一的混合标准气体，以排除各气体间的相互干扰。
XT泵吸式复合气体检测仪系列
功能介绍
XT泵吸式复合气体检测仪采用LCD大屏幕同时显示四种气体的实 时浓度，小巧轻便，单键操作，简单易用，声/光/振动报警，可充电 电池（可连续工作10小时以上），采用Smart Sample泵技术，采样结 果更精确，最多可检测四种气体：H2S、CO、O2、可燃气体LEL
免维护单一气体检测仪系列
MC扩散式复合气体检测仪系列
系列产品
MC扩散式复合气体检测仪采用LCD大屏幕同时显示四种气体的实 时浓度，小巧轻便，单键操作，声/光/振动报警，可充电电池（可连 续工作12小时以上），最多可检测四种气体：H2S、CO、O2、可燃气 体LEL • 可燃气体单一检测仪（可燃气体） • 燃气检测仪（O2、可燃气体） • 四合一气体检测仪
