第10章串行通信

12
串行通信的异步传输模式
•以字符为基本通信单位 •起始位标志着每一个字符的开始 •停止位标志着每一个字符的结束
13
串行通信的异步传输模式
平时通信线处于空闲状态（“1”状态），当有数据发送时，发送方首先发一“0”，称为起始位；
接着发送数据位，数据位可有5~8位组成。然后是校验位，校验分奇校验、偶校验、置0、置1、
31
例：发送数据序列： 1010001101 ，生成多项式： 110101。发送数据序列*25：101000110100000
x5x4x2x0
1010001101 00000 -- 1
110101
010110 -- 7
0111011 -- 2
101100 -- 8
110101
在简单的控制系统中，大都采用异步方式。在许多对数据交换量不大的系统，也采用异步方式。数据通信系统中采用同步方式。
21
串行异步通信的传输制式
单工：仅在一个方向上的数据传送。半双工：两个方向上交替地传送数据，同一时间
只能在一个方向上。全双工：可在两个方向上同时传送数据。
22
串行异步通信的同步
然后通信双方按照约定的波特率发送和采样对应数据位。只要在一个字符传送期间，积累的误差不大于一位数据传送时间。就不会发生错误。
因此，异步传输允许发送器和接收器不必用同一个时钟，而是可以各有各的时钟（局部时钟），只要有同一个标称频率即可，且对频率的精度要求也较低。
两次发送字符之间必须要有间隔时间（停止位），并且每次字符传输，必须有一位同步信号（起始位）。
23
串行通信的校验----奇偶校验
在异步通信的格式中，可以包含一位校验位（奇、偶校验）。

串行通信接口及总线标准

RS-4
定义
RS-485是一种改进的串行通信接口标准，由EIA制定。
特点
采用差分信号传输方式，具有多站能力、高抗干扰能力和长距离传输能力。
应用
广泛应用于工业自动化、楼宇自动化和智能家居等领域。
SPI
定义
应用
SPI是一种同步串行通信协议，由摩托罗拉公司制定。
常用于微控制器和外围设备之间的通信。
感谢观看
详细描述
在工业自动化控制系统中，各种设备如传感器、执行器、控制器等需要实时地进行数据交换和通信。串行通信接口能够提供稳定、可靠的连接，使得设备间能够高效地传输数据，实现自动化控制和监测。这有助于提高生产效率、降低成本、减少故障发生率。
智能家居系统
总结词
串行通信接口在智能家居系统中发挥关键作用，能够实现家庭设备的互联互通，提升家居生活的便利性和舒适度。
VS
详细描述
物联网设备间需要进行大量的数据交换和通信，以实现设备的远程监控和管理。串行通信接口能够提供高效、可靠的数据传输服务，使得设备间能够稳定地进行通信。这有助于促进物联网的发展和应用，提高设备的可维护性和可管理性，降低运营成本。
汽车电子系统
总结词
串行通信接口在汽车电子系统中具有重要价值，能够实现汽车各系统间的信息共享和协同工作，提高汽车的安全性和可靠性。
数据传输速率较慢。
03
02
特点
04
数据传输距离较远。
数据传输线少，成本低。
05
06
适用于不同设备之间的通信。
串行通信接口的重要性
01
02
03
04
实现设备之间的数据交换和通信。
简化电路设计，降低成本。

微机原理第八章串行通信及串行接口

1. 可编程串行接口典型结构
✓状态寄存器
✓控制寄存器
✓数据输入寄存器--串行输入/并行输出移位寄存器
✓数据输出寄存器--并行输入/串行输出移位寄存器
2. 串行通信基本概念
在串行通信时，数据和联络信号使用同一条信号线来传送，所以收发双方必须考虑解决如下问题： ❖ 波特率---双方约定以何种速率进行数据的发送和接收 ❖ 帧格式---双方约定采用何种数据格式 ❖ 帧同步---接收方如何得知一批数据的开始和结束 ❖ 位同步--- -接收方如何从位流中正确地采样到位数据 ❖ 数据校验--- -接收方如何判断收到数据的正确性 ❖差错处理---收发出错时如何处理收发双方必须遵守一些共同的通信协议才能解决上述问题。
串行通信适于长距离、中低速通信
并行通信
将数据的各位同时在多根并行传输线上进行传输。
D0 0
D1 1
D2 0
源
D3 1
D4 D5
0 1
D6 1
D7 0
D0 D1 D2 D3 目 D4 的 D5 D6 D7
数据的各位同时由源到达目的地 → 快多根数据线 → 短距离（远程费用高）
并行通信适于短距离、高速通信
工作方式下。
（8）错误检测 • 传输错误 • 覆盖错误
二、接口与系统的连接
从结构上，可把接口分为两个部分，其中和外设相连的接口结构与具体外设的传输要求及数据格式相关，因此，各接口的该部分互不相同；而与系统总线相连的部分，各接口结构类似，一般都包括：
1．总线收发器和相应的逻辑电路
2．联络信号逻辑电路
接收端需要一个时钟来测定每一位的
时间长度。
波特率/位传输率---每秒传输的离散信号的数目/每秒传输的位数。波特率因子---

can通讯接口电路原理

can通讯接口电路原理
CAN（Controller Area Network）通信接口电路原理是一种常
用的串行通信协议，用于在汽车电子系统以及其他工业控制领域中进行数据传输和通信。

其原理如下：
1. 差分信号传输：CAN通信使用差分信号传输，即同时传输
两个信号（CAN_L和CAN_H），分别代表0和1的状态。

这种差分信号传输可以有效地抵抗电磁干扰和噪声，提高通信的可靠性。

2. 线路结构：CAN通信采用双线结构，即CAN_H和CAN_L
两根线，分别用于数据传输和信号接收。

CAN总线上可以连
接多个节点，形成一个总线网络。

3. 帧格式：数据传输使用帧格式，每个帧包含一个标识符、数据、控制域和错误校验码。

标识符用于识别不同的数据包，数据用于传输实际的信息，控制域用于描述帧的类型和数据长度，错误校验码用于检测数据传输的正确性。

4. 碰撞检测：当多个节点同时发送数据时，可能发生碰撞，会导致数据传输错误。

CAN通信使用了非阻塞的仲裁机制，通
过在传输过程中不断检测总线上的信号来解决碰撞问题，高优先级的节点可以在传输过程中抢占总线。

5. 错误检测和纠正：CAN通信使用了CRC（循环冗余校验）
来检测和纠正错误。

每个节点在接收到数据后会进行CRC校验，如果数据错误，则会进行重传。

综上所述，CAN通信接口电路实现了差分信号传输、双线结构、帧格式、碰撞检测和仲裁机制以及错误检测和纠正功能，从而实现了可靠的数据传输和通信。

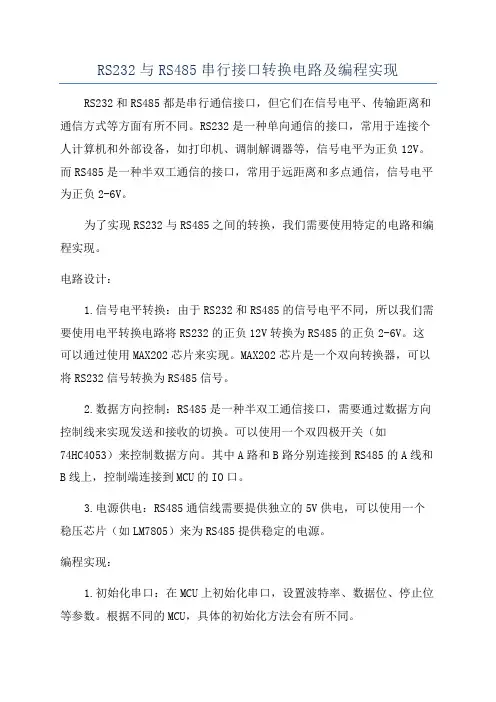

RS232与RS485串行接口转换电路及编程实现

RS232与RS485串行接口转换电路及编程实现RS232和RS485都是串行通信接口，但它们在信号电平、传输距离和通信方式等方面有所不同。

RS232是一种单向通信的接口，常用于连接个人计算机和外部设备，如打印机、调制解调器等，信号电平为正负12V。

而RS485是一种半双工通信的接口，常用于远距离和多点通信，信号电平为正负2-6V。

为了实现RS232与RS485之间的转换，我们需要使用特定的电路和编程实现。

电路设计：1.信号电平转换：由于RS232和RS485的信号电平不同，所以我们需要使用电平转换电路将RS232的正负12V转换为RS485的正负2-6V。

这可以通过使用MAX202芯片来实现。

MAX202芯片是一个双向转换器，可以将RS232信号转换为RS485信号。

2.数据方向控制：RS485是一种半双工通信接口，需要通过数据方向控制线来实现发送和接收的切换。

可以使用一个双四极开关（如74HC4053）来控制数据方向。

其中A路和B路分别连接到RS485的A线和B线上，控制端连接到MCU的IO口。

3.电源供电：RS485通信线需要提供独立的5V供电，可以使用一个稳压芯片（如LM7805）来为RS485提供稳定的电源。

编程实现：1.初始化串口：在MCU上初始化串口，设置波特率、数据位、停止位等参数。

根据不同的MCU，具体的初始化方法会有所不同。

2.设置数据方向：根据发送或接收操作，通过控制IO口的电平来控制数据方向，将数据发送到RS485或从RS485接收数据。

3.发送数据：将要发送的数据写入串口缓冲区，并发送出去。

4.接收数据：通过轮询串口缓冲区检查是否有数据到达，若有数据则读取并进行相关处理。

总结：通过以上电路设计和编程实现，我们可以实现RS232与RS485之间的串行接口转换。

这样可以实现单向通信接口与远距离多点通信接口之间的互联。

在实际应用中，我们需要根据具体的系统需求和MCU的特性进行具体的电路和编程设计。

binbin详解第7章-串行输入输出接口电路

验位可以是“ 或验位可以是“0”或“1”，使所发送的每个字符中（包括校验位）“1”的个数为，使所发送的每个字符中（包括校验位）的个数为奇数（称为奇校验）或偶数（称为偶校验）。奇数（称为奇校验）或偶数（称为偶校验）奇校验偶校验奇偶校验法是对一个字符校验一次，通常只用于异步通信中。奇偶校验法是对一个字符校验一次，通常只用于异步通信中。奇偶校验位的产生和检验，可用软件或硬件的方法实现。位的产生和检验，可用软件或硬件的方法实现。
5. 信号的调制和解调
利用电话信道（频带宽度通常为利用电话信道（频带宽度通常为300～3400Hz）进行远距离传输，为完～）进行远距离传输，成传输数字信号，通常把数字信号的“ 或成传输数字信号，通常把数字信号的“0”或“1”转换成较高的不同频率的模拟转换成较高的不同频率的模拟信号，而在接收端再将该模拟信号转换成数字信号。前一种转换称为调制，调制信号，而在接收端再将该模拟信号转换成数字信号。前一种转换称为调制，后一种转换称为解调。完成调制、解调功能的设备叫做调制解调器（Modem）一种转换称为解调。完成调制、解调功能的设备叫做调制解调器（Modem）。解调调制解调器
波特率与字符的传送速率不同：波特率与字符的传送速率不同：
波特率是每秒钟传送的二进制位数，传送率是每秒钟传送的字符个数，波特率是每秒钟传送的二进制位数，传送率是每秒钟传送的字符个数，二者之间存在如下关系：者之间存在如下关系：
波特率=位字符字符/秒位秒字符× 波特率位/字符×字符秒=位/秒
串行通信按通信的格式分为：异步通信和同步通信。串行通信按通信的格式分为：异步通信和同步通信。
通信协议：通信的双方约定，何时开始发送，通信协议：通信的双方约定，何时开始发送，何时发送完毕以及双方的联络方式、正确与否等。联络方式、正确与否等。

串行通信及接口电路

串行通信及接口电路1. 串行通信的概念串行通信是一种数据传输的方式，它将数据逐位地按照一定顺序传输，相比于并行通信的方式，串行通信只需使用一个通信线路传输数据。

在串行通信中，每个数据位被顺序发送，并且在接收端被顺序接收和重组。

串行通信的优点是可以节省通信线路的数量，但其传输速度相对较慢。

2. 串行通信的应用串行通信广泛应用于各种领域，包括计算机通信、网络通信、工业控制等。

它可以用于长距离通信，如在局域网或广域网中传输数据。

此外，串行通信还常用于外设与主机之间的通信，如串行口和串行外设之间的通信。

3. 串行通信的协议串行通信的实现需要一定的协议来确保数据的可靠传输。

常见的串行通信协议包括UART（通用异步收发器），SPI（串行外设接口）和I2C（双线串行通信接口）。

这些协议都定义了数据的传输规则、时序要求以及错误处理机制，以确保数据的准确性和完整性。

3.1 UARTUART是一种使用异步传输方式的串行通信协议。

它通过发送方和接收方之间的单个通信线路进行数据传输。

UART协议定义了数据的起始位、数据位、停止位和校验位等信息。

发送端根据这些信息将数据发送给接收端，并且接收端根据这些信息识别数据的边界和校验数据的正确性。

3.2 SPISPI是一种同步传输方式的串行通信协议，它使用一对数据线（Master Out, Slave In - MOSI 和 Master In, Slave Out - MISO）以及时钟线（SCLK）进行通信。

SPI协议由主设备（Master）和从设备（Slave）组成，主设备通过时钟信号控制从设备进行数据传输。

SPI协议定义了数据的传输时序，通过时钟的上升沿和下降沿进行数据采样和传输。

3.3 I2CI2C是一种双线串行通信接口，它使用两条线路（串行数据线（SDA）和串行时钟线（SCL））进行通信。

I2C协议由主设备（Master）和从设备（Slave）组成，主设备通过时钟信号控制从设备进行数据传输。

【整理】常用通信接口一（串口、RS232、RS485、USB、TYPE-C原理与区别）

【整理】常⽤通信接⼝⼀（串⼝、RS232、RS485、USB、TYPE-C原理与区别）By bingge 【整理】常⽤通信接⼝⼀（串⼝/RS232/RS485/USB/TYPE-C 原理与区别）⼀、什么是串⼝通信常见的串⼝通信⼀般是指异步串⾏通信。

与串⾏通信相对的是并⾏通信。

数据传输⼀般都是以字节传输的，⼀个字节8个位。

拿⼀个并⾏通信举例来说，也就是会有8根线，每⼀根线代表⼀个位。

⼀次传输就可以传⼀个字节，⽽串⼝通信，就是传数据只有⼀根线传输，⼀次只能传⼀个位，要传⼀个字节就需要传8次。

异步串⼝通信:就只需要⼀根线就可以发送数据了。

串⼝通信主要为分232，485，422通信三种⽅式。

⼆、RS232接⼝标准设计电路232通信主要是由RX,T X,G ND 三根线组成。

RX 与TX ，TX 接RX ，GND 接GND 。

这样还是⽐较好理解吧。

因为发送和接收分别是由不同的线处理的，也就是能同时发送数据和接收数据，这就是所谓的全双⼯。

By bingge三、RS485EMC 标准设计电路1.RS485概念是为了解决232通信距离的问题。

485主要是以⼀种差分信号进⾏传输，只需要两根线，+,-两根线，或者也叫A ，B 两根线。

A ，B 两根线的差分电平信号就是作为数据信号传输。

发送和接收都是靠这两根的来传输，也就是每次只能作发送或者只能作接收，这就是半双⼯的概念了，这在效率上就⽐232弱很多了。

RS-485只能构成主从式结构系统，通信⽅式也只能以主站轮询的⽅式进⾏，系统的实时性、可靠性较差；By bingge2.422通信422是为了保留232的全双⼯，⼜可以像485这样提⾼传输距离。

有些标注为485-4。

⽽485就标注为485-2。

有什么区别呢。

就是为了好记呢。

485-2就是2根线。

485-4就是4根线。

3.RS232与RS485接⼝的差别由于RS232接⼝标准出现较早，难免有不⾜之处，主要有以下四点：1）接⼝的信号电平值较⾼，易损坏接⼝电路的芯⽚，⼜因为与TTL 电平不兼容故需使⽤电平转换电路⽅能与TTL 电路连接。

串行通信接口电路设计

▪ 第一台PC机发送数据的程序段为：
MOV DX，1F2H MOV BL，3 MOV AL，00H LL：OUT DX，AL
；控制口地址；送3个00H
DEC BL
JNZ LL MOV AL，40H OUT DX，AL
；送复位命令字
5
§ 串行通信接口电路设计
MOV AL，5EH OUT DX，AL
假设有两台以8086为CPU的PC机之间需进行近距离通信，它们用8251A作为接口芯片，通过RS-232C串行接口实现通信。硬件连接图如图8.17所示，图中只画了一台PC机的接口电路，另一台PC机的接口电路与之相同，故未画出。
图中，8251A的D7～D0接8086CPU的低8位数据线，因此，C/与地址总线的 A1相连，以选择8251A的数据口和
微型计算机接口技术
§ 串行通信接口电路设计
在CPU和大多数外设、CPU与CPU之间进行近距离串行通信时，多采用RS232C串行口的三线零调制解调方式，即只使用发送数据线TxD、接收数据线RxD和地线进行通信，不使用MODEM。下面就以两台PC机之间的通信为例说明串行接口的电路设计和程序设计。
．．．
8
微型计算机接口技术
MOV DX，1F0H ；发送字符
OUT DX，AL
INC SI
LOOP WAIT ．．．
；未发送完100个字符，则继续
6
§ 串行通信接口电路设计
▪ 第二台PC机接收数据的程序段为：

MOV DX，1F2H
；控制口地址
MOV BL，3
MOV AL，00H
；送3个00H
LL：OUT DX，AL
DEC BL
2
图8.17 两台CPU系统用串行口通信的硬件连接图

远距离串行通信接口电路的设计

５８
郑州大学学报（理学版）
第３卷４
平，准的ＲＳ２２通信接口电平：＋１Ｖ／１Ｖ左右．以，实现计算机与单片机的通信，标－３￣２－２所要首先要解决的问题就是电平转换．＋１Ｖ／２通信电平转换成Ｔ把２一１ＶＴＬ电平，送ＭＡＸ４７将其转换成标再８准ＲＳ８一４５差动传输．电路原理图如图２所示．其图中，准ＲＳ２２电平与ＴＴＬ电平之间的转换由ＭＡＸ２２芯片完成．芯片是由两个发送器标－３０该组成：个发送器与另一个配合用来发送数据；一个发送器用来控制数据的输入／出允许．接口电一另输其
维普资讯
第３４卷第３期２００２年９月
郑州大学学报（学版）理
ＪＯＵＲＮＡＬＯＦＺＨＥＮＧＺＨＯＵＮＩＵＶＥＲＳＴＹＩ
Ｖｏ．３４Ｎｏ．１３
Ｓｅｐ．２２００
计算机的串行通信接口因其口线少，件成本低，硬操作方便等原因得到了广泛应用．使用计算机但的ＲＳ一２２串行通信，通信距离短，干扰能力差，３其抗只适宜于两台机器之间的通信，法满足现实应无
用的需要。这样，提出了远距离串行通信的要求．就本文介绍一种基于ＷＩＮＤＯＷＳ操作系统的通过ＲＳ

RS-232串行通信电路图

RS-232串行通信电路图
AVR系列单片机都带有异步串行接口，而我们现在学习的ATmega64更是有两个串口。

我们知道单片机的电平一般都是TTL电平(关于TTL电平与 CMOS电平等其他电平的区别，我们以后单独详解)，而计算机的串口是RS-232电平，这两种电平不能互相匹配，所以如果将这两种电平互联，需要一个电平转换电路，本实例中使用常用的MAX232芯片，它实现RS-232电平和TTL电平的互换。

在MAX232的数据手册中，有这个芯片的典型连接电路，我们直接采用这种电路即可。

关于MAX232的连接电路，其实非常简单，我们只要记住4电容(或 5电容)就可以了。

这里的4电容指的是电路中只需要连接4个电容就可以;至于5电容，多出来的那个电容是连接VCC和GND之间的电容，这个电容可以不接，但是从考虑电源的稳定性上来说，建议接上。

至于电路中电容大小的选择可以参考数据手册，需要注意的是这里要用无极性电容(不区分正负极)。

电容值一般有三种选择0.1uF、1uF、10uF.电容值的大小会影响到端口的驱动能力，电容大，驱动能力强，电容小，驱动能力弱。

通常使用1uF的电容就足够了。

RS-232串行通信电路图如下所示：。

(单片机原理与应用实验)实验12SPI总线接口

(单片机原理与应用实验)实验 12SPI总线接口
本实验介绍SPI总线接口的工作原理、通信原理、接口电路、数据传输操作、实验过程，以及可能遇到的问题和解决方法，最后总结实验心得。
SPI总线简介
SPI（Serial Peripheral Interface）总线是一种串行通信协议，用于在微控制器和外部设备之间进行高速、全双工的数据传输。
实验中可能遇到的问题及解决方法
1 通信错误
检查硬件连接和程序逻辑，确保信号线连接正确，程序没有错误。
2 时序问题
调整时钟频率和时钟相位，保证主设备和从设备之间的时序匹配。
总结和实验心得
通过本次实验，我深入了解了SPI总线的工作原理和通信过程，并掌握了如何使用SPI总线进行数据传输的方法。这对我今后的嵌入式系统开发有很大帮助。
SPI总线通信原理
SPI总线通过四条信号线进行通信，包括时钟信号、主设备输出（MOSI）信号、主设备输入（MISO）信号以及片选信号（SS）。数据在通信时通过时钟信号同步传输。
SPI总线接口电路
SPI总线接口通常由一个主设备和一个或多个从设备组成。主设备控制通信时序，并发送和接收数据。从设备响应主设备的操作，并进行数据传输。
SPI总线数据传输操作
数据传输过程包括主设备生成时制。
SPI总线实验过程
1
2. 程序编写
2
编写单片机程序以控制SPI总线的数
据传输。
3
1. 实验准备
连接电路，准备实验所需的器件和材料。
3. 实验测试
进行SPI总线的数据传输测试，观察结果和信号波形。

串口电路原理

串口电路，即串行通信接口电路，是一种用于数据传输的电子电路设计，通常指的是RS-232、RS-422、RS-485等标准的串行通信接口。

这些接口主要用于计算机、嵌入式系统以及其他电子设备之间的数据交换。

基本原理：
1. 信号格式：
串行通信是指数据一位接一位地按照时间顺序进行传输，而不是像并行通信那样同时发送多位数据。

在串口电路中，数据通常包括起始位、数据位（一般为5至9位）、奇偶校验位（可选）、停止位（1或2位）。

2. 电平转换：
RS-232标准规定了TTL电平到RS-232电平的转换要求。

TTL电平是逻辑器件常用的0V和+5V（或者3.3V），而RS-232电平则采用了负电压表示逻辑“1”，正电压表示逻辑“0”的非对称方式，例如-12V代表逻辑"1"，+12V代表逻辑"0"。

3. 通信协议：
串口电路还包括握手信号线（如RTS/CTS、DTR/DSR等）以实现设备间的控制和同步。

通过设置合适的波特率（每秒
传输的位数）、数据格式以及握手协议，确保数据正确无误地在两台或多台设备间进行收发。

4. 电气特性：
串口电路需要满足特定的电气规范，如最大数据传输速率、信号的最大电压摆幅、最小接收器输入阈值等。

在实际应用中，串口电路通常由一个UART（通用异步收发传输器）控制器芯片和必要的电平转换电路组成，能够将CPU处理的数据转化为适合电缆传输的电信号，并且可以接收来自电缆的信号并转换回CPU可以理解的数字信号。

12_串行通信

1.2 串行通信的数据传送方式

尽管许多串行通信接口电路具有全双工功能，但在实际应用中，大多数情况下只工作于半双工方式，即两个工作站通常并不同时收发。这种用法并无害处，虽然没有充分发挥效率，但简单、实用。
数据线数据线发送端地线 (a) 单工方式数据线 1 数据线 2 地线 (c) 全双工方式接收端发送端地线 (b) 半双工方式发送端
1.1 串行通信的基本方式
(1) 字符帧(Character Frame) 在串行通信中，发送端一帧一帧发送信息，接收端一帧一帧接收信息。两相邻字符帧之间可以无空闲位，也可以有若干空闲位，这由用户根据需要决定。
起始位 0 D
0
奇偶停止位校验 D1 D2 D3 D4 D5 D6 D 7 0/1 1 (a) 无空闲位字符帧
1.1 串行通信的基本方式
(2) 波特率(baud rate) 每位的传输时间定义为波特率的倒数。例如：波特率为1200 bit/s的通信系统，其每位的传输时间应为：
Td

1 0.833(ms) 1200
波特率还和信道的频带有关。波特率越高，信道频带越宽。因此，波特率也是衡量通道频宽的重要指标，通常，异步通信的波特率在50bit/s～9600bit/s之间。波特率不同于发送时钟和接收时钟，它通常是时钟频率的1/16或1/64。
1.1 串行通信的基本方式
2. 同步通信(Synchronous Communication) 同步通信是一种连续串行传送数据的通信方式，一次通信只传送一帧信息。这里的信息帧和异步通信中的字符帧不同，通常有若干个数据字符，如下图所示。同步字符帧由同步字符、数据字符和校验字符三部分组成。其中，同步字符位于帧结构开头，用于确认数据字符的开始 (接收端不断对传输线采样，并把采到的字符和双方约定的同步字符比较，只有比较成功后才会把后面接收到的字符加以存储)；数据字符在同步字符之后，个数不受限制，由所需传输的数据块长度决定；校验字符有1～2个，位于帧结构末尾，用于接收端对接收到的数据字符的正确性的校验。

串行通信

串口是串行接口（serial port）的简称，也称为串行通信接口或COM接口。

串口通信是指采用串行通信协议（serial communication）在一条信号线上将数据一个比特一个比特地逐位进行传输的通信模式。

串口按电气标准及协议来划分，包括RS-232-C、RS-422、RS485等。

1.串行通信在串行通信中，数据在1位宽的单条线路上进行传输，一个字节的数据要分为8次，由低位到高位按顺序一位一位的进行传送。

串行通信的数据是逐位传输的，发送方发送的每一位都具有固定的时间间隔，这就要求接收方也要按照发送方同样的时间间隔来接收每一位。

不仅如此，接收方还必须能够确定一个信息组的开始和结束。

常用的两种基本串行通信方式包括同步通信和异步通信。

1.1串行同步通信同步通信（SYNC:synchronous data communication）是指在约定的通信速率下，发送端和接收端的时钟信号频率和相位始终保持一致（同步），这样就保证了通信双方在发送和接收数据时具有完全一致的定时关系。

同步通信把许多字符组成一个信息组（信息帧），每帧的开始用同步字符来指示，一次通信只传送一帧信息。

在传输数据的同时还需要传输时钟信号，以便接收方可以用时针信号来确定每个信息位。

同步通信的优点是传送信息的位数几乎不受限制，一次通信传输的数据有几十到几千个字节，通信效率较高。

同步通信的缺点是要求在通信中始终保持精确的同步时钟，即发送时钟和接收时钟要严格的同步（常用的做法是两个设备使用同一个时钟源）。

在后续的串口通信与编程中将只讨论异步通信方式，所以在这里就不对同步通信做过多的赘述了。

1.2串行异步通信异步通信（ASYNC:asynchronous data communication），又称为起止式异步通信，是以字符为单位进行传输的，字符之间没有固定的时间间隔要求，而每个字符中的各位则以固定的时间传送。

在异步通信中，收发双方取得同步是通过在字符格式中设置起始位和停止位的方法来实现的。
