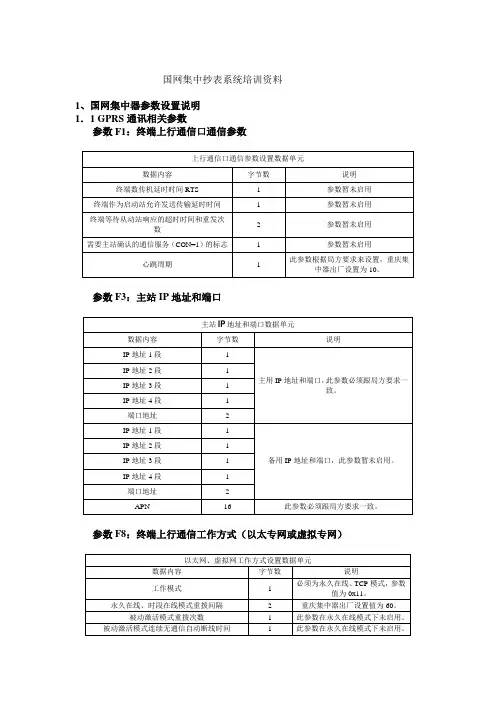

国网集中抄表系统培训资料1、国网集中器参数设置说明1．1 GPRS通讯相关参数参数F1：终端上行通信口通信参数参数F3：主站IP地址和端口参数F8：终端上行通信工作方式（以太专网或虚拟专网）参数F16：虚拟专网用户名、密码参数F85：终端行政区划码、地址1．2 国网集中器通讯登陆过程监控在参数正确、SIM卡良好、终端正常的情况下，终端仍然不能登陆主站的情况下，利用调试工具查看原始登陆过程记录，反馈给设计人员分析故障原因。
在主界面下，左右方向键同时按一下进入通讯模块相关菜单进入运行信息菜单终端菜单进入此模式后，通过本地串口可以监视到通讯模块的登陆过程，运行Windows自带的工具超级终端hypertrm.exe软件，新建个串口连接，串口配置如图。
参数F10：终端电能表/交流采样装置配置参数补充说明：（1）端口号定义端口号1、2分别对应形式规范中的物理端口RS485I、RS485II；端口号31为载波端口。
（2）用户大类号及用户小类号用户大类号定义如下：大型专变用户：0001中小型专变用户：0010低压三相一般工商业用户：0011低压单相一般工商业用户：0100居民用户：0101公用配变考核计量点：0110用户的大类就是上述的6类。
用户小类号用来确定用户使用的电表型号：三相智能电能表、三相本地费控智能电能表、单相本地费控智能电能表、单相远程费控智能电能表……等等。
F10中的用户大小类号是非常关键的参数，是国网规约中用来确定该表应该抄哪些电表数据项（针对DL/T-645 2007规约电表），详细文件见《重庆电表数据项配置表》和《吉林电表数据项配置表》。
参数F33：终端抄表运行参数重庆集中器增加参数F97：设置终端名称终端名称为10个中文字，参照中文信息；如果长度少于规约中要求长度，则在后续字节上补0H。
中文编码应符合GB2312或GB18030，低字节在前，高字节在后。
F98：设置系统运行标识码F99：终端抄表搜索持续时间最长持续时间设置不超过1440分钟（24小时）。
有线数字电视. 技术.h3 3-EPM培训资料
批量部署 解脱操作员频繁 进行雷同操作
34
EPON参数批量配置 参数批量配置（ 批量操作 之 EPON参数批量配置（续）
35
36
IP通信 IP通信
视频产品系列 监控产品系列 语音产品系列
IP自适应网络存储
IP存储 IP存储
IP网络 IP网络
开放智能网络
路由器产品系列 交换机产品系列 WLAN产品系列
安全渗透网络
安全产品系列
H3C SR8800系列 核心业务路由器
H3C MSR系列 多业务开放路由器
H3C S12500 系列核心路由交 换机
EPM网管介绍 EPM网管介绍
ISSUE 1.X
课程目标
学习完本课程，您应该能够： 学习完本课程，您应该能够：
• 熟悉iMC智能管理中心 熟悉 智能管理中心 • 熟悉 熟悉iMC解决方案架构 解决方案架构 • 掌握iMC EPN组件定位 掌握 组件定位 • 掌握 掌握EPON部署方案 部署方案
目录
5
H3C EPON设备介绍
光线路终端 （三层交换机 + OLT） ）
S7502E S7503E S7506E S7510E S7506E-V
光网络单元 （ONU） ）
ET702 ET704 ET704-A ET704-B
S3100
无源分光器 产品
分光器1:2
分光器1:4
分光器1:16
分光器1:32
统一对应 简洁高效
29
系统高级配置 之 可控组播功能
关系清晰 快速有效
30
QoS配置 系统高级配置 之 ONU/UNI QoS配置
批量部署 方便快捷
31
批量操作 EPON参数批量配置 配置文件批量下发
QGDW 3762国网载波路由模块协议说明(N12N6)V15-2(DOC)
Q/GDW 376.2国网载波路由模块协议说明（N12N6协议）内部型号：GWR-M001型号说明：国网晓程载波路由模块日期：2011 年4月V1.0：标准版本；硬件基于单芯片CEP3001AC（PL3201B）V1.2：第一次发布版本V1.4：增加了串口发送载波发送缓冲长度后的版本；V1.5：2011-1发布最新版本，完善了学习收敛，每块表学习时间约5分钟；（请更新为此版本）北京福星晓程电子科技股份有限公司目录目录 (ii)集中器载波路由模块Q/GDW-376.2协议说明 (3)一GDW-M001模块支持项目 (3)二标准Q/GDW 376.2协议实现说明 (4)2.1信息域R填写说明 (4)2.1.1 下行报文： (4)2.1.2 上行报文： (5)2.2 确认∕否认（AFN=00H） (6)2.3 初始化（AFN=01H） (6)2.4 查询数据（AFN=03H） (7)2.5链路接口检测（AFN=04H） (7)2.6 控制命令（AFN=05H） (7)2.7主动上报（AFN=06H） (8)2.8路由查询（AFN=10H） (8)2.9路由设置（AFN=11H） (9)2.10路由控制（AFN=12H） (10)2.11路由数据转发（AFN=13H） (10)三建议集中器操作流程说明 (11)3.1 上电启动 (11)3.2 载波主节点地址 (12)3.3 路由模块档案管理 (12)3.4 集中器点抄 (13)3.5 集中器轮抄 (14)3.6 集中器控制路由学习 (14)3.7启动表号自动上报 (15)集中器载波路由模块Q/GDW-376.2协议说明载波路由模块通讯协议遵从国家电网公司电力用户用电信息采集系统通信协议Q/GDW-376.2《电力用户用电信息采集系统通信协议：集中器本地路由模块接口协议》，集中器与下行通信路由模块本地接口部分，所支持的具体规约内容为其子集。
本文档说明范围限于国网标准规约（N12规约及N6规约，二者只在载波帧上有差异，调用方式完全一致）。
国网单相载波通道模块使用说明书V1.2
国网单相载波通道模块说明书V1.2青岛鼎信通讯有限公司青岛鼎信通讯有限公司目录1 概述 (1)2 主要功能与特点 (1)2.1 上电自动读取表号 (1)2.2 支持自动登录 (2)2.3 支持事件上报 (2)2.4 支持DL/T645-1997/2007和数据透明传输 (3)2.5 支持主发模式 (3)2.6 支持从节点中继、从节点侦听功能 (3)3 主要参数与其使用网络负载测试 (3)3.1 主要参数 (3)3.2 国网单相载波通道模块使用网络负载测试的环境与记录 (4)4 工作原理 (5)4.1 外接接口定义与说明 (5)4.2 工作原理框图 (6)4.3 国网单相载波通道模块典型应用电路 (6)5 国网单相载波通道模块的检测 (8)5.1 检测设备与测试环境 (8)5.2 不良现象及处理方法 (8)6 载波通道模块生产与使用时的注意事项 (8)6.1 ESD与电路防护 (8)6.2 质量控制 (9)6.3 生产工艺 (9)7 国网单相载波通道模块的布线特点 (9)7.1 EMC防护 (9)7.2 芯片散热 (9)7.3 载波接收电路 (9)附录 A (11)A.1 国网单相载波通道模块各管脚实测波形 (11)A.2 国网单相载波通道模块尺寸图 (14)A.3 器件选型 (15)1 概述国网单相载波通道模块是鼎信公司应用载波通道芯片TCC081C 实现载波通信功能的一款产品。
其核心技术是利用正交码进行数据扩展频谱传输，使用电力线过零分时得到最利于传输的3.3ms 微分时段同步传输，比单纯使用扩频方式的通信能力和稳定性都有巨大的提高；内置DSP 数字信号处理模块保证载波通信计算需求，使用AD 采样方式进行扩频计数，抗干扰能力大大增加。
该模块主要用于自动抄表领域，为电力行业或其它公共事业部门提供了一种优秀的自动抄表系统解决方案。
2 主要功能与特点2.1 上电自动读取表号载波模块上电2s 后，芯片TCC081C 会向从节点发送读取地址命令，能够自适应的选择使用四种通信速率、三种读地址命令。
M-1003-用户手册-基于Modbus的8路无源数字量输入模块V1.0

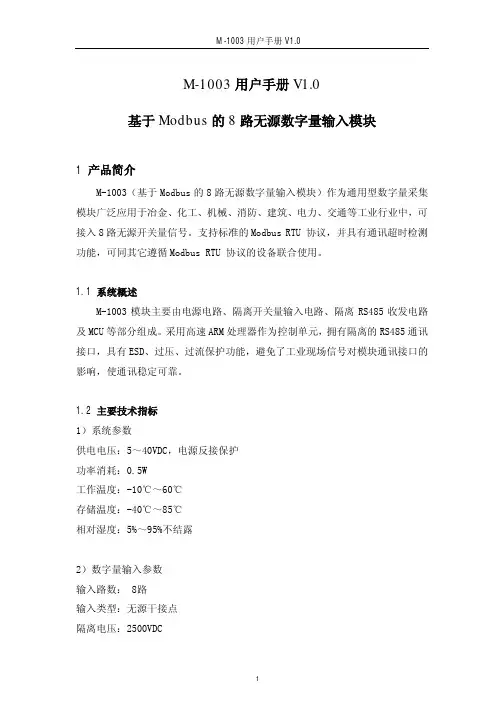

M-1003用户手册V1.0基于Modbus的8路无源数字量输入模块1 产品简介M-1003（基于Modbus的8路无源数字量输入模块）作为通用型数字量采集模块广泛应用于冶金、化工、机械、消防、建筑、电力、交通等工业行业中，可接入8路无源开关量信号。
支持标准的Modbus RTU 协议，并具有通讯超时检测功能，可同其它遵循Modbus RTU 协议的设备联合使用。
1.1 系统概述M-1003模块主要由电源电路、隔离开关量输入电路、隔离RS485收发电路及MCU等部分组成。
采用高速ARM处理器作为控制单元，拥有隔离的RS485通讯接口，具有ESD、过压、过流保护功能，避免了工业现场信号对模块通讯接口的影响，使通讯稳定可靠。
1.2 主要技术指标1）系统参数供电电压：5～40VDC，电源反接保护功率消耗：0.5W工作温度：-10℃～60℃存储温度：-40℃～85℃相对湿度：5%～95%不结露2）数字量输入参数输入路数： 8路输入类型：无源干接点隔离电压：2500VDC3）通讯接口通讯接口：RS485 接口，隔离1500VDC，±15kV ESD 保护、过流保护隔离电压：1500V通讯协议：Modbus RTU 协议波特率：1.2k，2.4k，4.8k，9.6k，19.2k，38.4k，57.6k，115.2k通讯数据格式：1个起始位，8个数据位，无、奇或偶校验，1个或2个停止位1.3 外形及尺寸外壳材料：ABS工程塑料尺寸大小：145mm(长) * 90mm(宽) * 40mm(高)安装方式：标准DIN35导轨安装和螺钉安装，安装尺寸如图所示：2 模块功能2.1 数字量输入现场数字量输入信号与M-1003模块内部电路之间采用光耦隔离， M-1003模块电路接线原理如图所示：3 端子与拨码开关3.1 端子描述1）电源和通讯端子T1T1 定义说明1 V+输入电源电压5～40VDC，如24VDC2 GND3 A RS485+4 B RS485-5 SG RS485信号地2）数字量输入端子T2T2 定义说明1 I0+ 第1路无源数字量输入+2 I0- 第1路无源数字量输入-3 I1+ 第2路无源数字量输入+4 I1- 第2路无源数字量输入-5 I2+ 第3路无源数字量输入+6 I2- 第3路无源数字量输入-7 I3+ 第4路无源数字量输入+8 I3- 第4路无源数字量输入-9 I4+ 第5路无源数字量输入+10 I4- 第5路无源数字量输入-11 I5+ 第6路无源数字量输入+12 I5- 第6路无源数字量输入-13 I6+ 第7路无源数字量输入+14 I6- 第7路无源数字量输入-15 I7+ 第8路无源数字量输入+16 I7- 第8路无源数字量输入-17 NC 悬空18 NC 悬空3.2 拨码开关S11）节点地址ADDR（出厂默认节点地址为1）节点S6 S7 S8 S9 S100 OFF OFF OFF OFF OFF1 OFF OFF OFF OFF ON2 OFF OFF OFF ON OFF3 OFF OFF OFF ON ON4 OFF OFF ON OFF OFF5 OFF OFF ON OFF ON6 OFF OFF ON ON OFF7 OFF OFF ON ON ON8 OFF ON OFF OFF OFF9 OFF ON OFF OFF ON10 OFF ON OFF ON OFF11 OFF ON OFF ON ON12 OFF ON ON OFF OFF13 OFF ON ON OFF ON14 OFF ON ON ON OFF15 OFF ON ON ON ON16 ON OFF OFF OFF OFF17 ON OFF OFF OFF ON18 ON OFF OFF ON OFF19 ON OFF OFF ON ON20 ON OFF ON OFF OFF21 ON OFF ON OFF ON22 ON OFF ON ON OFF23 ON OFF ON ON ON24 ON ON OFF OFF OFF25 ON ON OFF OFF ON26 ON ON OFF ON OFF27 ON ON OFF ON ON28 ON ON ON OFF OFF29 ON ON ON OFF ON30 ON ON ON ON OFF31 ON ON ON ON ON2）波特率BAUD（出厂默认波特率为9600bps）波特率S3 S4 S51200bps OFF OFF OFF2400bps OFF OFF ON4800bps OFF ON OFF9600bps OFF ON ON19200bps ON OFF OFF38400bps ON OFF ON57600bps ON ON OFF115200bps ON ON ON3）数据格式CM（出厂默认为1个起始位，8个数据位，无校验，1个停止位）通讯的数据格式为：1个起始位，8个数据位，校验和停止位如下：描述S1 S2无校验，1个停止位OFF OFF无校验，2个停止位OFF ON奇校验，1个停止位ON OFF偶校验，1个停止位ON ON3.3 状态指示灯工作状态描述红色常亮模块故障D1绿色常亮模块正常红色闪烁或常亮通讯故障或通讯超时D2绿色闪烁正在收发通讯数据包注：D2指示灯绿色闪烁的频率和通讯状态有关，通讯波特率越高，闪烁越快；通讯越频繁，闪烁越快；如果总线上没有数据包传输，则不闪烁。
晓程GWC-100采集器使用说明书
GWC-100使用说明报告人：牛千里方案审核：杨建青报告时间：2014-2-18北京福星晓程电子科技股份有限公司目录目录 (2)一、国网GWC-100型采集器概述 (1)二、技术参数及指标： (1)三、功能说明： (1)四、外形图： (2)五、国网GWC-100型采集器示意图 (4)六、状态灯说明 (4)七、国网GWC-100型采集器抄读数据标识 (5)八、国网GWC-100采集器和RS485安装及接线方法 (5)8.1 (5)8.2 (5)8.3 (5)九、验证GWC-100采集器和RS485电表二者之间485线的导通性 (5)9.1红外方式 (5)9.1.1 (5)9.1.2 (6)9.1.3 (6)9.2载波通讯方式 (6)9.2.1 (6)9.2.2 (6)9.2.3 (6)国网GWC-100采集器使用说明一、国网GWC-100型采集器概述国网GWC-100型采集器主要完成载波信号与RS485信号的相互转换功能。
GWC-100采集器具有独立的MAC载波通讯地址，可以完成载波信道网络层规约格式解析及中继管理。
负责载波接收、发送、中继转发应答；GWC-100采集器为单独CPU 方式，主CPU通过RS485端口接收数据，继而向电力线载波转发相应通信规约的载波信号协议帧数据；亦可通过载波线路上接收直抄帧数据，向RS485接口向上转发数据给控制终端。
管理的RS485电表数量设定为最大32块。
二、技术参数及指标：三、功能说明：（1）GWC-100采集器具有独立的MAC载波通讯地址，可以完成载波信道网络层规约格式解析及中继管理。
负责载波接收、发送、中继转发应答；GWC-100采集器为单独CPU方式，主CPU通过RS485端口接收数据，继而向电力线载波转发相应通信规约的载波信号协议帧数据；亦可通过载波线路上接收直抄帧数据，向RS485接口向上转发数据给控制终端。
（2）红外通讯功能：通信协议：DLT645—1997/2007；通信方式：异步通信，1200bps，偶校验，1个起始位，8个数据位，1个校验位，1个停止位 ,最大数据长度L<250字节.（3）载波通讯功能通讯协议：晓程N12规约；载波MAC地址之间通信：同步通信，500bps，09H AFH为同步帧头，CRC16校验最大数据长度L<250字节（4）RS485通信协议：通信协议：DLT645—1997/2007；通信方式：异步通信，1200/2400bps，偶校验，1个起始位，8个数据位，1个校验位，1个停止位，最大数据长度L<250字节四、外形图：采集器整体图组成图五、国网GWC-100型采集器示意图黄色线：RS485通信线A；绿色线：RS485通信线B；红色线：交流220V电源L相输入；黑色线：交流220V电源N相输入。
GPRS培训资料(宏电模块)
4. 串口设置列表: ---波特率: 57600 ---数据位: 8 ---停止位: 1 ---校验位: 无 ---流控: 无流控
5. 特殊选项设置列表: ---终端类型: 0 ---呼叫类型: 2 ---呼叫时间间隔: 60 ---空闲下线时间间隔: 0 ---DSC身份识别码: ---通讯协议选择(透明 0/DDP协议 1): 0 ---网络连接方式(UDP 0/TCP 1): 1 ---TCP保活时间间隔: 5 ---PPP保活时间间隔: 0
帮助请按'H' or '?'
显示配置参数请按'D'
HDOS>
(按D可以显示配置参数)
正确的GPRS相关参数设置如下,具体的DCS IP与端口号根据环保局要求 设置外,其余参数都要跟下面一致.
DTU 配置列表:
1. MSC设置列表: ---效劳代码: *99***1# ---PPP用户名: ---接入点名称: CMNET
Current Port Value: 9987
(当前模块中设置的通讯端口)
Change Port Value: 9988 〔环保局要求设置的通讯端口〕
HDOS> r
保存设置(Y/N?)
(按Y保存退出)
按5进入特殊选项设置
HDOS> 5
特殊选项设置列表:
1
终端类型
2
呼叫类型
3
呼叫时间间隔
4
空闲下线时间间隔
Change dsc connection type (0~1): 1
HDOS> r 保存设置(Y/N?)
(按Y保存退出)
(出厂默认为UDP) (设置为TCP)
DTU配置列表:
WPM-100 无线监控系统 用户手册 升级版-4-说明书
WPM-100Upgraded VersionSystemWireless Monitor ArrayUser Manual※ UHF frequency band and PLL technology for reliable performance ※ UHF780-789MHz frequency band, 3 preset channels for selection※ Low power consumption design; Two acid batteries last for more than 30 hours operation ※ One transmitter matches with multiple receivers in the operating range ※ Dynamic boosting circuit, high S/N ratio※ Integrated anti -interference circuit without interference when 3 sets of systems are used simultaneouslyFunction OperationFeatures① Power Switch: press it to turn on/off the unit. ② Transmitter power LED.③ Channel adjusting knob : this knob is used to select one of the three channels . ④ Antenna⑤ Audio input connector ⑥ Power input connectorProduct ContentReceiver 1 pc Transmitter 1 pc Earphone 2251 1 pc AA acid batteries 2 pcs 3.5 to 6.3 plug 1 pc Audio connection cable 1 pc User manual 1 pc 12V/300mA adapter 1pcis the trade mark of TAKSTAR. No one can use it without prior authorization.* Without TAKSTAR authorization, any copy/spread/ publish of the user manual content is forbidden. * TAKSTAR reserves the right to change the product or user manual without prior notice.* Please check the website for any question on the product function.* The description and pictures may be changed, and subject to the products in the package.DeclarationReceiverCaution1. Correctly load the batteries to avoid damage .2. The system has been adjusted precisely. Do not disassemble it to avoid problem.3. Do not put system in dust , moisture , high temperature or strong magnetic filed environment to avoid affecting the system lifespan.4. Use standard batteries only. The betteries of low quality or low power lead to chemical material leakage and internal parts damaged.5. If the system will not be used for a long time , take the batteries out.Recording monitoring, stage monitoring;ApplicationSpecification1. Connect the supplied transformer with the DC power input connector of the transmitter.2. Use the audio cable to connect with the audio input connector of the transmitter , and then with t he audio output equipment.3. Turn on the transmitter power switch. if the power LED lights up, this means it works normally.4. Open the battery compartment cover on the receiver , and load two AA batteries in .5. Insert the earphone plug into the earphone connector of the receiver.6. Turn on the receiver power switch. If the power LED lights up, this means it works normally. (At this time, if the power LED ⑨ lights up red, this means it is in the operating status. If the power LED lights up weakly, this means the low battery voltage.)7. Adjust the channel switch to match the transmitter frequency with the receiver frequency.8. Adjust the receiver volume knob to achieve wanted sound quality.Operation InstructionTrouble Shooting·Carrier Frequency : 780-789MHz ·Frequency Response: 30Hz-16KHz·Channel Quantity : 3·Transmitting Power : ≤10dBm ·Receiving Sensitivity : S/N:12dB 3uV ·S /N Ratio : ≥50dB ·Operating Range : >50米·Stereo Crosstalk : >45dB·Transmitter Power Supply : DC 12V/300mA·Receiver Power Supply : two 1.5V AA acid batteries or 1.2V rechargeable batteries⑦ Antenna;⑧ Channel adjustment : turn the switch and CH123 switches to the needed channel. ⑨ Receiver power LED : when the receiver is turned on, it lights up red. This means enough battery power. When the LED lights up weakly, this means the low battery power. It needs to replace the battery. ⑩ Earphone connector;⑪ Power switch /volume adjustment;⑫ Battery compartment : it loads two AA batteries. ⑬ Belt clip;。
GWRM-100 国网晓程载波路由模块方案 V1.3-20110125
GWRM-100 国网晓程载波路由模块方案 V1.3-20110125GWRM-100 国网晓程载波路由模块方案内部旧型号：GWR-M001内部新型号：GWRM-100型号说明：国网晓程载波路由模块批准：审核：编写：张志忠版本号：1.3 2011 年1月26日V1.1新增内容：1集中器零点不能复位路由模块；2 集中器加载路由模块参数后应该首先启动一轮抄表，路由模块获得可直抄表后再学习3 给出了基本的路由学习时间分配建议V1.2新增内容：1判断是否学习完成要依据总表数量是否已经抄到表数量是否相等2 V15程序的修改内容进行了描述，完善了学习算法V1.3新增内容：增加了七GWR 国网晓程载波路由模块待改进问题说明北京福星晓程电子科技股份有限公司一GWR 国网晓程载波路由模块基本情况2009年国网讨论终端方案时，以GDW698.42为蓝本进行设计，晓程公司同时在重庆启用表号上报功能、进行现场测试，于2010-2月测试完成。
2010年国网发布定稿的GDW376.2规范，公司将晓程路由模块方案根据国网新技术要求进行调整，包括硬件结构上、规约上的调整。
二者主要差异描述如下：差异项GDW698.42 GDW376.21插针距离强电、弱电插针间距离比GDW375的定义大2.54mm只在河南中标的II型终端中使用过部分，未推广在GDW375.2中附录 A.6.2本地载波通信模块外形结构和尺寸示意图中定义存档均以此为准2协议数据长度L字节L=1 L=23 规约版本号：AFN=03的F1 共9字节，见备注1 共8字节，见备注2缺少了一个“月”字节4 PC测试软件GDW698.42.exe GDW376.2.exe备注1：GDW698.42 中AFN=03的F1：厂商代码和版本信息数据单元格式见下表（出自标准协议\698.42规约载波modem程序设计方案V1.0 20090227.doc）：数据内容数据格式字节数举例厂商代码ASCII 2 XC：晓程公司芯片代码【01=3201，06=3106】ASCII 2 06：3106版本日期日BCD 1 12：版本日期月BCD 1 03：版本日期年BCD 1 10：版本BCD 2 C1：N12规约，L=1字节12：V12备注2：GDW376.2 中AFN=03的F1：厂商代码和版本信息数据单元格式见下表（出自标准协议\Q／GDW 376.2-2009《电力用户用电信息采集系统通信协议：集中器本地通信模块接口协议》及编制说明.doc）：数据内容数据格式字节数举例厂商代码ASCII 2 XC：晓程公司芯片代码【01=3201，06=3106】ASCII 2 01：3201版本日期日BCD 1 10：版本日期年BCD 1 10：版本BCD 2 C2：N12规约，L=2字节14：V14二GWR 国网晓程载波路由模块硬件演变2009年讨论GDW698.42方案时，晓程方案路由模块主要使用PL3106-64单芯片。
电源管理板npm-100技术支持培训共15页文档
术语-3
• 旁路 旁路是指取消某种工作模式，终端主要的工作模式包括策略控制和心跳。
旁路功能由自锁按钮控制。 当旁路按钮接通时，表示启用旁路功能，相应的旁路指示灯亮。当旁路按
钮断开时，表示取消旁路功能，恢复正常工作状态。
NPM-100电源管理板
CH6
CH1
220VAC
固件下载口（USBTTL)
USBPC
接口
术语-1
• 控制点 控制点由一个时间点，以及在该时间点设置指定的通道为短
路、开路或者脉冲（短路500ms然后开路）的状态。
• 控制表 NPM-100一共有6个通道每个通道最多有20个控制点，构
成控制表。
• 策略控制 NPM-100根据当前系统时间和控制表自动设定通道在某一
NPM-100装配-1
• 开关机线
NPM-100装配-2
• 220VAC电源
NPM-100装配-3
• 数据线
– NPM-100的USB口，连接到PC的空闲USB口
NPM-100调试
• 软件
– 诺瓦测试软件PowerManager（Windows7） – 人民数字终端Ubuntu（Linux）
项目背景
• 人民数字是人民日报电子阅报栏的运营公 司，负责建设电子阅报栏系统并运营。
• NPM-100用于电子阅报栏终端电源管理， 具有看门狗功能，保证终端规范开关机， 以及正常运行。
电子阅报栏终端
6）无线路由器
2）42寸电子报刊屏
3）单红LED条屏 2）42寸交互信息屏
1）PC主机 5）开机键
4）Logo及装饰灯带
YOEC公司长距离分布式光纤安全预警系统简介PPT学习教案
会计学
1
分布式光纤监控预警系统
“分布式光纤周界监控预警系统”，具有自主 知识产权，是基于带定位功能的分布式光纤传感监 控监测与定位技术的新型周界安防产品，是利用激 光、光纤传感和光通信等高科技技术构建的安全报 警系统，是一种对威胁公众安全的突发事件进行监 控和警报的新型现代防御体系。
第19页/共20页
第16页/共20页
多种应用解决方案
——其余保护、安防
传感光缆安装在围栏上
传感光缆安装在机场围栏上
第17页/共20页
多种应用解决方案
——其余保护、安防
传感光缆安装在管道下
第18页/共20页
传感光缆安装在围墙上
非常感谢
Thank you!
武汉长盈通光电技术有限公司
YANGTZE OPTICAL ELECTRONIC CO.,LTD
第13页/共20页
多种应用解决方案
——周界安防
光缆敷设于地表下 这种铺设方式可防 范入侵者跨越、挖掘 等行为。
第14页/共20页
多种应用解决方案
——线缆保护
光缆与被保护线缆同程敷设 这种铺设方式可全程防范入 侵破坏行为。
第15页/共20页
多种应用解决方案
——线缆保护
光缆敷设于铁塔、杆木上 这种铺设方式可防范攀爬 入侵破坏行为。
破解系统的概率高，漏报率高
敷设使用机动性好，可以随敷随用
敷设工艺复杂性，施工成本高，耐腐蚀性不 性价比好，单位警戒距离的成本低，敷设简单
够，耐候性差
第10页/共20页
系统主要应用类型
●边界防卫 国境线、边境线、隔离带、长距离边界的限制接近防入侵
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GWRM-100 国网晓程载波路由模块方案内部旧型号：GWR-M001内部新型号：GWRM-100型号说明：国网晓程载波路由模块批准：审核：编写：张志忠版本号：1.3 2011 年1月26日V1.1新增内容：1集中器零点不能复位路由模块；2 集中器加载路由模块参数后应该首先启动一轮抄表，路由模块获得可直抄表后再学习3 给出了基本的路由学习时间分配建议V1.2新增内容：1判断是否学习完成要依据总表数量是否已经抄到表数量是否相等2 V15程序的修改内容进行了描述，完善了学习算法V1.3新增内容：增加了七GWR 国网晓程载波路由模块待改进问题说明北京福星晓程电子科技股份有限公司一GWR 国网晓程载波路由模块基本情况2009年国网讨论终端方案时，以GDW698.42为蓝本进行设计，晓程公司同时在重庆启用表号上报功能、进行现场测试，于2010-2月测试完成。
2010年国网发布定稿的GDW376.2规范，公司将晓程路由模块方案根据国网新技术要求进行调整，包括硬件结构上、规约上的调整。
二者主要差异描述如下：备注1：GDW698.42 中AFN=03的F1：厂商代码和版本信息数据单元格式见下表（出自标准协议\698.42规约载波modem程序设计方案V1.0 20090227.doc）：版本日期日版本日期月版本日期年备注2：GDW376.2 中AFN=03的F1：厂商代码和版本信息数据单元格式见下表（出自标准协议\Q／GDW 376.2-2009《电力用户用电信息采集系统通信协议：集中器本地通信模块接口协议》及编制说明.doc）：版本日期日版本日期年二GWR 国网晓程载波路由模块硬件演变2009年讨论GDW698.42方案时，晓程方案路由模块主要使用PL3106-64单芯片。
2010年国网发布定稿的GDW376.2规范后，晓程方案路由模块使用PL3201B-64单芯片，因为本芯片的外部RAM空间大256字节。
2.1 前期硬件版本情况前期硬件版本演变过程如下：2.2 当前使用硬件版本情况当前使用硬件版本基本情况：●主芯片PL3201B-64，单芯片载波接收，接收中有一个插脚电感●单块PCB板结构●都具备以太网功能2.3 不同硬件版本的选择方法目前批量生产时，首先选择主芯片型号为PL3201B-64；第二：选择网络灯的高电平有效、还是低电平有效；第三：选择用户要求的双塔插针是否有特殊高度要求，地引脚是否要比其它针长；第四：外壳结构定位孔是否有特殊要求（公司存档为飞羚壳）。
三GWR 国网晓程载波路由模块软件程序演变3.1 程序设计原则程序在KEIL4-C51的IDE环境下开发。
由于PL主芯片的RAM、ROM（16KB）资源比较紧张，同时为了保证对以上很多硬件分支、规约分支的维护方便，采用宏定义配置分支、编译得到不同功能程序的办法，来降低程序代码消耗，即每个HEX程序针对一种硬件、一种规约类型。
具体包含的硬件分支、规约分支如下：针对以上分支，通过进行不同宏定义选择的组合，可以得到不同功能的程序，如V14程序就包括多种可烧写文件（见后面的程序说明）。
3.2 不同程序的选择方法首先根据硬件的主芯片不同型号选择PL3201、还是PL3106芯片；第二：选择集中器主CPU与载波路由模块配套规约为GDW698.42还是GDW376.2；第三：DL/T645规约分支选择只影响路由模块学习中继使用的DI型，不影响集中器发起的透传命令，透传抄表时使用的DL/T645规约由集中器主CPU确定。
【1】集中器管理电表全部使用DL/T645-1997规约时，选择DL/T645-1997分支；【2】管理电表全部使用DL/T645-2007规约时，选择DL/T645-2007分支；【3】管理电表使用DL/T645-1997、2007规约混装时，选择DL/T645-1997分支；假定中继学习对DL/T645-2007规约的电表发送DL/T645-1997规约抄表命令时，电表否定应答。
第四：地区选择除上海外，都选择OtherArea。
所以，生产对程序的提取时，必须对以上几点向客户进行确认无误，才可以选择到正确的程序。
3.3 程序V1.2版本情况3.3.1 程序V1.2版本为2010-3-31在重庆永川进行测试，由李春光、朱晓光解决路由速度慢的问题后存档的版本，V12版本程序有：GWR-M001-97-C2-V12.hex【PL3201，N12，L=2，V1.2，645-1997】GWR-M001-C2-V12.hex【PL3201，N12，L=2，V1.2，645-2007】GWR-M001-97-3106-C1-V12.hex【PL3106，N12，L=1，V1.2，645-1997】GWR-M001-97-3106-C2-V12.hex【PL3201，N12，L=2，V1.2，645-1997】GWR-M001-62-V12.hex【PL3201，N6，L=2，V1.2，645-1997】程序升级过程：3.3.2 版本V1.2程序的主要升级内容：3.3.2 版本V1.2程序的主要指标：串口：9600bps，偶校验，串口通讯收发BUF为80字节载波：500bps，BPSK，发送BUF为80字节、接收BUF为135字节：串口通讯支持的数据项参考：标准协议\集中器载波模块GDW-ZB11GDW 376.2协议规范2010-3-19.doc。
集中器主CPU通过376.2调用载波模块的流程参考：标准协议\集中器与模块交互流程.doc。
3.3.3路由学习的停止条件：【1】AFN=12H的F2暂停命令；【2】或AFN=13H的F1监控载波从节点命令（本命令将执行载波抄表，占用载波信道，路由模块自动停止路由学习，等效于AFN=12H-F2的暂停命令）；路由学习一旦停止，路由模块不会自动进行路由学习，除非集中器主CPU下发恢复路由学习命令：AFN=12H的F1重启命令或AFN=12H的F3恢复命令。
即路由学习的过程是完全受集中器主CPU控制的。
此种受控学习设计方法的优点：出现相邻台区串扰时，只要配置两个集中器的抄表时间段不同，由集中器主CPU根据时间段暂停路由模块的路由学习和抄表，即可实现集中器对载波信道的分时使用，避免串扰。
集中器主CPU可以发送“AFN=10H的F4命令”：查询路由运行状态，路由学习完成的电表数量，主CPU据此判断载波模块的学习状态是否结束。
3.4 程序V1.4版本情况3.4.1 原来V1.2版本程序使用和各厂家测试时，发现了部分问题，针对这些问题进行了程序修改升级，最终程序版本为V1.4。
3.4.2 版本V1.4程序的主要升级内容参考文件标准协议\GWR_M001_V14程序修改.doc，摘要如下：3.4.3 版本V1.4程序的主要指标：串口：9600bps，偶校验，串口通讯接收BUF为130字节，发送BUF为120字节；载波：500bps，BPSK，发送BUF为110字节、接收BUF为100字节：串口通讯支持的数据项参考：标准协议\集中器载波模块GDW-ZB11GDW 376.2协议规范2010-3-19.doc。
集中器主CPU通过376.2调用载波模块的流程参考：标准协议\集中器与模块交互流程.doc。
3.3.4路由学习的停止条件：【1】AFN=12H的F2暂停命令；【2】或AFN=13H的F1监控载波从节点命令（本命令将执行载波抄表，占用载波信道，路由模块自动停止路由学习，等效于AFN=12H-F2的暂停命令）；路由学习一旦停止，路由模块不会自动进行路由学习，除非集中器主CPU下发恢复路由学习命令：AFN=12H的F1重启命令或AFN=12H的F3恢复命令。
即路由学习的过程是完全受集中器主CPU控制的。
此种受控学习设计方法的优点：出现相邻台区串扰时，只要配置两个集中器的抄表时间段不同，由集中器主CPU根据时间段暂停路由模块的路由学习和抄表，即可实现集中器对载波信道的分时使用，避免串扰。
集中器主CPU可以发送“AFN=10H的F4命令”：查询路由运行状态，路由学习完成的电表数量，主CPU据此判断载波模块的学习状态是否结束。
四GWR 国网晓程载波路由模块使用常见问题4.1 程序版本的选择新生产单芯片PL3201B-64路由模块，使用V1.4程序，可以得到最大、合理的BUF 长度。
4.2 加载到路由模块中的地址标准确切的说法是集中器向路由模块中加载载波从节点MAC地址，包括两类：●载波电表MAC地址：实际与电表的RS485通讯地址、表号一致；●采集器的MAC地址：要求I型采集器、II型采集器都有MAC地址配置；不需要加载采集器管理的RS485电表的通讯地址（或表号）；举例：10个II型采集器MAC地址为01、02---10；只需要加载这10个MAC地址。
无论每个采集器管理RS485电表的数量、都不需要由集中器主CPU加载到路由模块内。
RS485电表的通讯地址只保存在集中器内，不需要加载到路由模块内。
4.3 集中器主CPU对路由模块路由学习的判定集中器主CPU通过AFN=10H的F4命令：查询路由运行状态，路由学习完成的电表数量，从而决定是否需要进行未抄到电表的补抄。
集中器抄表机制一般为：●主CPU按要求DI项进行抄表：一个或多个DI项，重抄次数最多两次即可●一轮抄表完成后，启动模块路由学习；●全部学习成功后结束学习、或在抄表时段结束前，主CPU启动未抄到电表的补抄特别注意：【1】路由模块学习完成时会自动停止学习尝试；【2】集中器在不使用载波信道（无点抄）时，必须发送路由恢复学习的命令，路由模块才会继续进行路由学习（学习状态受主CPU控制）。
【3】对路由模块的恢复路由学习是从N+1块表开始的继续学习，不用再考虑学习时间是否连续，但要保证每天的累计总学习时间足够。
4.4 路由模块对载波表的抄读集中器发送下行命令AFN=13-F1。
数据内容中包含DL/T 645规约的点抄命令数据。
DL/T 645规约支持2007、1997，路由模块不做判断。
376.2帧中：地址域由源地址A1、中继地址A2、目的地址A3组成，见下表：表1晓程的方案中，使用路由方式抄表，中继地址A2不存在，目的地址A3填写载波电表的MAC地址（与载波表的RS485通讯地址一致）。
点抄使用“AFN=14H、F1监控载波从节点命令”，数据单元格式定义见下表：表2——规约类型：00H为透明传输；01H为DL/T 645—1997；02H为DL/T 645—2007；03H FFH保留。
——报文长度L：规约的原始报文数据总长度。
——报文内容：规约的原始报文数据。
其中报文内容：包含了集中器主CPU需要抄表的DL/T645帧，抄读载波电表时，DL/T645报文中两个68H之间的电表通讯地址、与A3的MAC地址一致。
