建筑中水系统管道及辅助设备安装

1 建筑中水系统管道及辅助设备安装1.1工艺流程建筑中水系统安装包括中水原管道系统安装、水处理设备安装及中水供水系统安装。

其安装工艺流程如下。

1.2操作工艺1.2.1中水原水管道系统中水原水管道系统安装应遵守下列要求。

1.中水原水管道系统宜采用分流集水系统，以便于选择污染较轻的原水。

简化处理流程和设备，降低处理经费。

2.便器与洗浴设备应分设或分侧布置，以便于单独设置支管、立管，有利于分流集水。

3.污废水支管不宜交叉，以免横支管标高降低过多，影响室外管线及污水处理设备的标高。

4.室内外原水管道及附属构筑物均应防渗漏，井盖应做“中”字标志。

5.中水原水系统应设分流、溢流设施和跨越管，其标高及坡度应能满足排放要求。

1.2.2中水供水管道中水供水系统是给水供水系统的一个特殊部分，所以其供水方式与给水系统相同。

主要依靠最后处理设备的余压供水系统、水泵加压供水系统和气压罐供水系统等。

1.中水供水系统必须单独设置。

中水供水管道严禁与生活饮用水给水管道连接，并应采取下列措施。

1.1.中水管道及设备、受水器等外壁应涂浅绿色标志。

1.2.中水池（箱）、阀门、水表及给水栓均应有“中水”标志。

2.中水管道不宜暗装于墙体和楼板内。

如必须暗装于墙槽内时，必须在管道上有明显且不会脱落的标志。

3.中水管道与生活饮用水管道、排水管道平行埋设时，其水平净距离不得小于0.5m，交叉埋设时，中水管道应位于生活饮用水管道下面，排水管道的上面，其净距离不应小于0.15m。

4.中水给水管道不得装设取水水嘴。

便器冲洗宜采用密闭型设备和器具。

绿化、浇洒、汽车冲洗宜采用壁式或地下式的给水栓。

5.中水高位水箱应与生活高位水箱分设在不同的房间内，如条件不允许只能设在同一房间时，与生活高位水箱的净距离应大于2m。

止回阀安装位置和方向应正确，阀门启闭应灵活。

6.中水供水系统的溢流管、泄水管均应采取间接排水方式排出，溢流管应设隔网。

7.中水供水管道应考虑排空的可能性，以便维修。

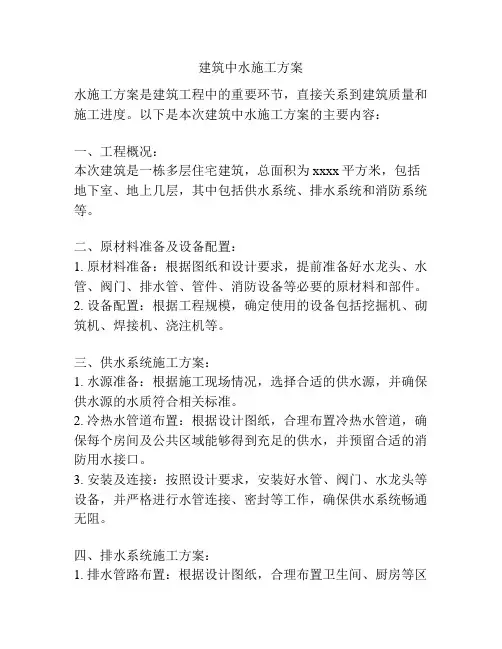

建筑中水施工方案

建筑中水施工方案水施工方案是建筑工程中的重要环节，直接关系到建筑质量和施工进度。

以下是本次建筑中水施工方案的主要内容：一、工程概况：本次建筑是一栋多层住宅建筑，总面积为xxxx平方米，包括地下室、地上几层，其中包括供水系统、排水系统和消防系统等。

二、原材料准备及设备配置：1. 原材料准备：根据图纸和设计要求，提前准备好水龙头、水管、阀门、排水管、管件、消防设备等必要的原材料和部件。

2. 设备配置：根据工程规模，确定使用的设备包括挖掘机、砌筑机、焊接机、浇注机等。

三、供水系统施工方案：1. 水源准备：根据施工现场情况，选择合适的供水源，并确保供水源的水质符合相关标准。

2. 冷热水管道布置：根据设计图纸，合理布置冷热水管道，确保每个房间及公共区域能够得到充足的供水，并预留合适的消防用水接口。

3. 安装及连接：按照设计要求，安装好水管、阀门、水龙头等设备，并严格进行水管连接、密封等工作，确保供水系统畅通无阻。

四、排水系统施工方案：1. 排水管路布置：根据设计图纸，合理布置卫生间、厨房等区域的排水管路，保证排水通畅，并严格控制斜度和坡度。

2. 排水管材选择：根据需要，选择使用PVC排水管、铸铁管等合适的排水管材，并按照相关要求进行安装。

3. 检测与调试：完成排水管道安装后，进行压力测试和水密性测试，确保排水系统安全可靠。

五、消防系统施工方案：1. 配套设备安装：根据设计要求，安装消防水泵、喷淋头、消防栓等消防设备，并与供水系统接口连接。

2. 防火门及疏散通道：严格按照设计要求，安装防火门、疏散通道等设施，并保证其使用功能完好。

3. 消防通道布置：合理布置消防通道，并确保通道畅通无阻，便于消防人员进出。

六、施工安全措施：1. 提前安排专业人员进行施工指导和监督，确保各项施工工作符合相关要求。

2. 在施工现场设置明显的安全警示标志，加强施工区域的防护措施，防止事故的发生。

3. 加强安全教育和培训，提高工人安全意识和操作技能。

中水给水系统管道安装施工方法

中水给水系统管道安装施工方法
中水给水系统管道安装施工方法提要：中水采用热镀锌钢管。

大于DN100的管道采用沟槽式管接头（卡箍）连接，小于或等于DN100的管道采用螺纹连接。

系统设计压力以计精品保洁
中水给水系统管道安装施工方法
工艺流程
安装准备→干管安装→立管安装→管道试压→管道冲洗→系统通水调试
技术要求
中水采用热镀锌钢管。

大于DN100的管道采用沟槽式管接头（卡箍）连接，小于或等于DN100的管道采用螺纹连接。

系统设计压力以计。

管道直径小于65mm采用铜截止阀（），螺纹连接；管道直径大于或等于65mm采用蝶阀（），法兰连接。

止回阀：采用蝶形止回阀（），法兰连接。

管道的支、吊架安装应平整牢固，间距按照《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）表及的要求进行。

精品保洁。

建筑中水系统及游泳池水系统安装施工技术规范

建筑中水系统及游泳池水系统安装施工技术规范12.1 一般规定12.1.1 本章适用于民用建筑群（住宅区）的中水系统和游泳池水系统的施工。

12.2 建筑中水系统管道及辅助设备安装12.2.1 施工准备技术准备、材料准备、主要机具、作业条件等施工准备工作参照本标准第4章“室内给水系统安装”和第5章“室内排水系统安装”中“施工准备”内容执行。

12.2.2 材料质量控制1 材料质量控制参照本标准第4章“室内给水系统安装”和第5章“室内排水系统安装”中“材料质量控制”内容执行。

2 中水给水管道管材及配件应采用耐腐蚀的给水管管材及附件。

12.2.3 施工工艺12.2.3.1 工艺流程建筑中水系统安装包括中水原水管道系统安装、水处理设备安装及中水供水系统安装，其安装工艺流程如图12.2.3.1所示。

图12.2.3.1 建筑中水系统安装工艺流程示意图12.2.3.2 施工要点1 参照本标准第4章“室内给水系统安装”和第5章“室内排水系统安装”中“施工要点”内容执行。

2 中水原水管道系统安装应遵守下列要求：(1) 中水原水管道系统宜采用分流集水系统，以便于选择污染较轻的原水，简化处理流程和设备，降低处理经费。

(2) 便器与洗浴设备应分设或分侧布置，以便于单独设置支管、立管，有利于分流集水。

(3) 污废水支管不宜交叉，以免横支管标高降低过多，影响室外管线及污水处理设备的标高。

(4) 室内外原水管道及附属构筑物均应防渗漏，井盖应做“中”字标志。

(5) 中水原水系统应设分流、溢流设施和跨越管，其标高及坡度应能满足排放要求。

3 中水供水系统是给水供水系统的一个特殊部分，所以其供水方式与给水系统相同。

主要依靠最后处理设备的余压供水系统、水泵加压供水系统和气压罐供水系统等。

(1) 中水供水系统必须单独设置。

中水供水管道严禁与生活饮用水给水管道连接，并应采取下列措施：1) 中水管道及设备、受水器等外壁应涂浅绿色标志。

2) 中水池（箱）、阀门、水表及给水栓均应有“中水”标志。
