光功率测量方法与光功率计的设计1. 设计目的 ：光功率的概念，光功率的测量方法 ;参考光功率计的设计原则进行简易光功率计 的设计。
2. 光纤光功率的测量方法： 光探测器能够感受入射到光敏面上的光功率， 并把光功率转换成相应的电流。
目 前，光纤通信系统中测量光功率的探测器件主要是本征型 PN 结光电二极管、 PIN 结光电二极管或 APD 雪崩二极管等器件，其中后两种因为速度快而被广泛应用 于光通信设备的测量系统中，尽管 APD 管具有很高的内增益，且速度快，但是 由于它必须在很高偏置电压下才能发挥其优势，而 PIN 光电二极管除配置电压 低外还有对温度的影响比较小等优点， 而被广泛应用。
光电二极管受制备的材料 影响很大，不同材料制成的 PIN 光电二极管的光谱响应特性不同，硅材料制成 的光电二极管波长范围为400~1000nm,而用InGaAs 材料制成的光电二极管能 够检测 800~1700的红外辐射，因此常用此方法测量。
3, 光纤光功率计的设计：测量光功率是光纤通信测量一个重要步骤, 测量光功率有热学法和光电法和 其他的特殊方法。
由于我们所学知识的限制, 我们通过自己所熟悉的光电法来实 现功率计的制作。
光电法就是用光电检测器检测光功率， 设计中使用PIN 光电二极管作为光电 检测器。
实质上是测量PIN 在受光辐射后产生的微弱电流，根据光功率 P 与PIN 生成电流 I 的关系式 ;I=RP此电流与入射到光敏面上的光功率成正比， R 为光电检测器的响应度。
检测到的 电流经过基本的滤噪电路的去噪后， 再经过 A/D 转换模块， 把模拟的电信号转化 成数字信号通过数码管显示出来。
因此，光功率计实际上是光电检测器 大去噪电路、 A/D 转换电路、数字显示电路这四个模块的结合。
测量光功率是光纤通信测量一个重要步骤， 测量光功率有热学法和光电法和 其他的特殊方法。
由于我们所学知识的限制， 我们通过自己所熟悉的光电法来实 现功率计的制作。
华为GPON数据查看
华为GPON数据查看MA5680T> enable 进⼊特权模式MA5680T # config 进⼊终端配置MA5680T (config)# switch language-mode 中英⽂切换MA5608T(config)#display ont info 0 6 0 all 查看pon⼝下所有的光猫MA5608T(config)#display ont optical-info 11 42 查看单个光衰MA5608T(config)#display ont optical-info 5 all 查看pon下所有的光衰MA5608T(config)#interface gpon 0/1 进⼊端⼝MA5608T(config-if-gpon-0/0)#ont deactivate 0 32 关闭32个光猫(config-if-gpon-0/0)#display ont info 0 3 查看第32个光猫MA5608T(config-if-gpon-0/0)#ont activate 4 2 打开第32个光猫MA5608T(config-if-gpon-0/7)#display ont optical-info 1 39 查看单个光猫的光MA5608T(config)#display ont wan-info 0/2 32 连接状态MA5608T(config)#display service-port vlan 91 查看第⼏个端⼝粮可以使⽤MA5680T (config)#display current-configuration port 0/2/3 查看光猫所⽤个数MA5680T (config)#display ont info by-loid HET002778643 ⽤loid找光猫MA5680T (config)#display ont info by-sn 485754435696EA9A⽤sn找光猫MA5680T (config)#display mac-address vlan 1001 查询1001的⽤户MA5680T (config)#display service-port 0/0/14 ont 5 查看序号MA5680T (config)#display log all 查询历史操作MA5680T (config)#display ont port state 1 2 eth-port all 查看是否插⽹线MA5680T (config)#display ont autofind all 全局搜光猫(config)#display patch all 查看版本和补丁(config)#display board 0 查看槽位信息和单板状态：(config)#display board 0/1 查看0/1槽位单板下的所有ONU的状态：(config-epon-0/1)#display ont info 2 3 查看0/1槽的2号PON⼝的3号 ONU的详细信息(config-epon-0/1)#ont version 2 3 查看0/1槽的2号PON⼝的3号ONU的版本(config-epon-0/1)#display ont optical-info 2 3 查看查看0/1槽的2号PON⼝的3号ONU的收光功率(config-epon-0/1)#display statistics ont-line-qualtiy 2 3 查看查看0/1槽的2号PON⼝的3号ONU的光路误码(config)#display ont-line-profile epon profile-id 在全局模式下查看模板信息，查看EPON ONU 的线路模板(config)#display ont-srv-profile epon profile-id 查看EPON ONU的业务模板(config)#display dba-profile 查看ONU的dba模板(config)#display traffic table ip from-index 0 查看ONU的流量模板(config)#display service-port port 0/1/2 ont 3 查看0/1/2的ONT3的业务流(config)#display mac-address port 0/1/2 ont 3 查看0/1/2的ONT3学到的MAC 地址(config)#display mac-address vlan 100 查看VLAN100中学到的MAC 地址。
光功率调测
光功率调测

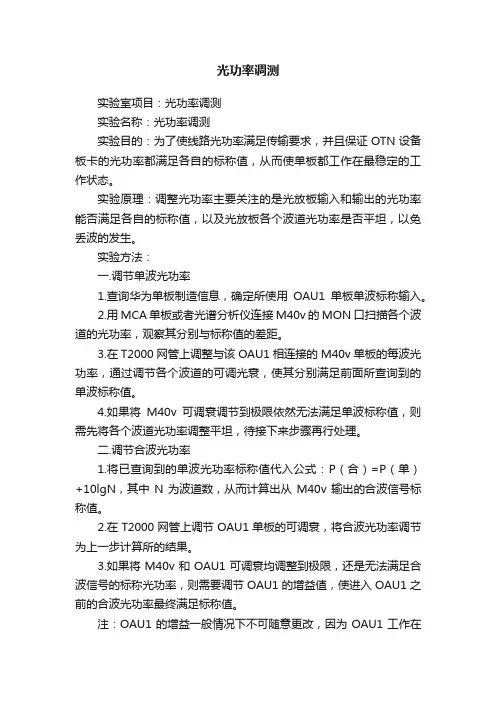

实验室项目：光功率调测
实验名称：光功率调测
实验目的：为了使线路光功率满足传输要求，并且保证OTN设备板卡的光功率都满足各自的标称值，从而使单板都工作在最稳定的工作状态。
实验原理：调整光功率主要关注的是光放板输入和输出的光功率能否满足各自的标称值，以及光放板各个波道光功率是否平坦，以免丢波的发生。
实验方法：
一.调节单波光功率
1.查询华为单板制造信息，确定所使用OAU1单板单波标称输入。
2.用MCA单板或者光谱分析仪连接M40v的MON口扫描各个波道的光功率，观察其分别与标称值的差距。
3.在T2000网管上调整与该OAU1相连接的M40v单板的每波光功率，通过调节各个波道的可调光衰，使其分别满足前面所查询到的单波标称值。
4.如果将M40v可调衰调节到极限依然无法满足单波标称值，则需先将各个波道光功率调整平坦，待接下来步骤再行处理。
二.调节合波光功率
1.将已查询到的单波光功率标称值代入公式：P（合）=P（单）+10lgN，其中N为波道数，从而计算出从M40v输出的合波信号标称值。
2.在T2000网管上调节OAU1单板的可调衰，将合波光功率调节为上一步计算所的结果。
3.如果将M40v和OAU1可调衰均调整到极限，还是无法满足合波信号的标称光功率，则需要调节OAU1的增益值，使进入OAU1之前的合波光功率最终满足标称值。
注：OAU1的增益一般情况下不可随意更改，因为OAU1工作在
标称增益的状态下才能达到最稳定的状态，增大OAU1增益会增加单板工作负载，减少单板寿命，增加OAU1工作隐患。
因此只有当所有可调衰均调整到极限，仍无法满足标称要求时，才允许调节OAU1增益值。
光功率计使用方法

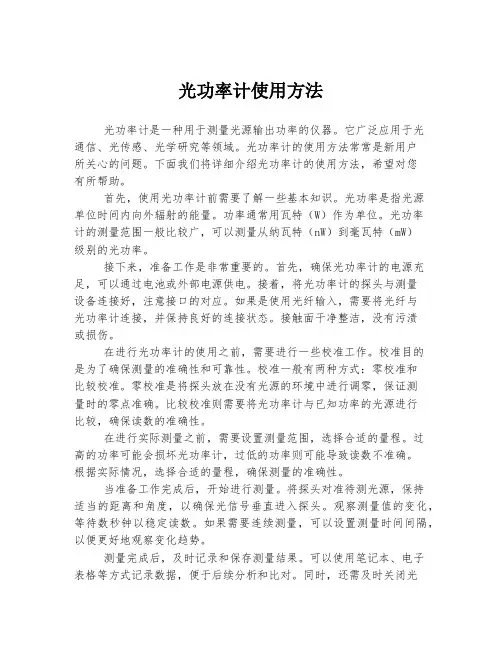

光功率计使用方法光功率计是一种用于测量光源输出功率的仪器。
它广泛应用于光通信、光传感、光学研究等领域。
光功率计的使用方法常常是新用户所关心的问题。
下面我们将详细介绍光功率计的使用方法，希望对您有所帮助。
首先，使用光功率计前需要了解一些基本知识。
光功率是指光源单位时间内向外辐射的能量。
功率通常用瓦特（W）作为单位。
光功率计的测量范围一般比较广，可以测量从纳瓦特（nW）到毫瓦特（mW）级别的光功率。
接下来，准备工作是非常重要的。
首先，确保光功率计的电源充足，可以通过电池或外部电源供电。
接着，将光功率计的探头与测量设备连接好，注意接口的对应。
如果是使用光纤输入，需要将光纤与光功率计连接，并保持良好的连接状态。
接触面干净整洁，没有污渍或损伤。
在进行光功率计的使用之前，需要进行一些校准工作。
校准目的是为了确保测量的准确性和可靠性。
校准一般有两种方式：零校准和比较校准。
零校准是将探头放在没有光源的环境中进行调零，保证测量时的零点准确。
比较校准则需要将光功率计与已知功率的光源进行比较，确保读数的准确性。
在进行实际测量之前，需要设置测量范围，选择合适的量程。
过高的功率可能会损坏光功率计，过低的功率则可能导致读数不准确。
根据实际情况，选择合适的量程，确保测量的准确性。
当准备工作完成后，开始进行测量。
将探头对准待测光源，保持适当的距离和角度，以确保光信号垂直进入探头。
观察测量值的变化，等待数秒钟以稳定读数。
如果需要连续测量，可以设置测量时间间隔，以便更好地观察变化趋势。
测量完成后，及时记录和保存测量结果。
可以使用笔记本、电子表格等方式记录数据，便于后续分析和比对。
同时，还需及时关闭光源和光功率计，以节省能源，延长设备寿命。
最后，定期进行光功率计校准和维护是非常重要的。
光功率计的稳定性和准确性会随着时间的推移而下降，定期的校准可以确保测量结果的准确性。
此外，还需注意保养光功率计设备，保持外观干净，并避免探头损坏。
以上就是光功率计的使用方法的详细介绍。
华为设备光功率汇总
GE（40km） GE（80km）
PTN 950/910 EG4F
FE（15km）
PTN 950/910 EG4F
FE（40km）
PTN 950/910 EG4F
FE（80km）
PTN 950/910 CD1
S-1.1
PTN 950/910 CD1
L-1.1
PTN 950/910 CD1
L-1.2
Metro 1000 OI2D
华为 PTN
华为 PTN 华为 PTN 华为 PTN 华为 PTN 华为 PTN 华为 PTN 华为 PTN
OSN 6800/8800 OSN 6800/8800 OSN 6800/8800 OSN 6800/8800 OSN 6800/8800 OSN 6800/8800 OSN 6800/8800 OSN 6800/8800 OSN 6800/8800 OSN 6800/8800 OSN 6800/8800 PTN 3900 PTN 3900 PTN 3900 PTN 3900 PTN 3900 PTN 3900 PTN 3900 PTN 3900 PTN 3900 PTN 3900 PTN 3900 PTN 3900 PTN 3900 PTN 3900 PTN 3900 PTN 3900 PTN 3900
FE（40km）
FE（80km） GE（0.5km） GE（10km） GE（40km） GE（80km） GE（0.5km） GE（10km）
华为 PTN 华为 PTN
华为 PTN
华为 PTN
华为 PTN
华为 PTN
华为 PTN
华为 PTN 华为 SDH 华为 SDH 华为 SDH 华为 SDH 华为 SDH 华为 SDH
华为设备常用光板光接口特性

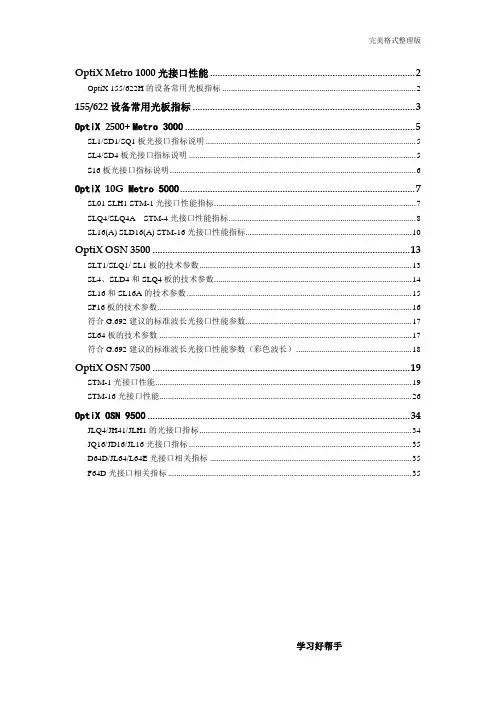

OptiX Metro 1000光接口性能 (2)OptiX 155/622H的设备常用光板指标 (2)155/622设备常用光板指标 (3)OptiX 2500+ Metro 3000 (5)SL1/SD1/SQ1板光接口指标说明 (5)SL4/SD4板光接口指标说明 (5)S16板光接口指标说明 (6)OptiX 10G Metro 5000 (7)SL01 SLH1 STM-1光接口性能指标 (7)SLQ4/SLQ4A STM-4光接口性能指标 (8)SL16(A) SLD16(A) STM-16光接口性能指标 (10)OptiX OSN 3500 (13)SLT1/SLQ1/ SL1板的技术参数 (13)SL4、SLD4和SLQ4板的技术参数 (14)SL16和SL16A的技术参数 (15)SF16板的技术参数 (16)符合G.692建议的标准波长光接口性能参数 (17)SL64板的技术参数 (17)符合G.692建议的标准波长光接口性能参数（彩色波长） (18)OptiX OSN 7500 (19)STM-1光接口性能 (19)STM-16光接口性能 (26)OptiX OSN 9500 (34)JLQ4/JH41/JLH1的光接口指标 (34)JQ16/JD16/JL16光接口指标 (35)D64D/JL64/L64E光接口相关指标 (35)F64D光接口相关指标 (35)OptiX Metro 1000光接口性能OptiX 155/622H的设备常用光板指标所有单板封装结构均为SC/PC155/622设备常用光板指标OptiX 2500+ Metro 3000 SL1/SD1/SQ1板光接口指标说明SL4/SD4板光接口指标说明S16板光接口指标说明OptiX 10G Metro 5000 SL01 SLH1 STM-1光接口性能指标SLQ4/SLQ4A STM-4光接口性能指标SL16(A) SLD16(A) STM-16光接口性能指标注：N/A表示不作要求。
华为波分传输设备调测-设备单板调测
输入单波标准光功率＝输入昀大光功率－10lgN，N为满波波长数。
步骤 3将光放板输入单波平均光功率尽量调节到输入标准单波光功率。 如果光放大单板输入单波平均光功率高于输入单波标准光功率，则增大光放大单板前
可调衰减器的衰减值，使输入单波平均光功率达到标准。 如果光放大单板输入单波平均光功率低于输入单波标准光功率，则减小光放大单板前
拉曼放大器后向泵浦最大输出光功率可达 29dBm，光纤连接器的接头要求使用专用的 LSH/APC光连接器。
对于后向<a href="/">魔兽世界私服</a>泵浦的拉曼放大 器，强泵浦光将由输入端（LINE）进入光纤，而不是输出端（SYS），输入端前切勿增 加衰减器、跳线类等非光纤设备及单板。
可调衰减器的衰减值，使输入单波平均光功率达到标准。 如果调节可调衰减器使光放大单板的输入单波平均光功率昀大值仍然低于输入标准单
波光功率，但是去掉可调光衰减器又高于标准单波光功率，则调测输入光功率到当前昀 大值。
如果调节可调衰减器使光放大单板的输入单波平均光功率昀大值仍然低于输入标准单 波光功率，去掉可调衰减器后仍然比标准单波光功率低，则去掉可调衰减器，直接接入 光放大单板。
光谱分析仪、T2000
背景信息
本节以 E2RPC01单板为例介绍如何调测拉曼光放大单板光功率。拉曼放大器在不同光纤 上应用时的指标要求不同，以下调测中所涉及的 RPC单板指标要求为 E2RPC01单板在 G.652光纤上应用的指标要求。对于各拉曼放大器的指标，请参见《产品描述》。
拉曼放大器调测的基本要求如下：
注意
同时应注意： 在 0km～ 20km内尽量不要采用光纤连接器。所有接续点宜采用熔纤方 式。 0km～ 10km内的单点附加损耗小于 0.1dB（G.652）或 0.2dB（G.655），且单 点回损不能小于 40dB。
华为GPON的A类和B类开通家客数据
A类8245脚本开通
traffic table ip index 18 name "PPPOE" cir off color-mode color-blind priority user-cos 1 priority-policy tag-in-package
dba-profile add profile-id 17 profile-name "dba-profile_17" type3 assure 40960 max 102400
qui
service-port vlan 3201 gpon 0/4/7 ont 2 gemport 2 multi-service user-vlan 101 tag-transform translate-and-add inner-vlan 3201 inner-priority 1 inbound traffic-table index 8 outbound traffic-table index 8
tcont 2 dba-profile-id 14
gem add 2 eth tcont 2
gem mapping 2 1 vlan 101
gem mapping 2 2 vlan 102
gem mapping 2 3 vlan 103
gem mapping 2 4 vlan 104
commit
quit
interface gpon 0/4
ont add 0 0 sn-auth 48575443DBC9B465 omci ont-lineprofile-id 101 ont-srvprofile-id 102
ont port native-vlan 5 4 eth 1 vlan 101 priority 0
光功率计使用说明
光功率计使⽤说明光功率计使⽤说明ON/OFF 为关闭或接通电源⼊/Select 按键⼀次则显⽰另⼀个设置波长,设置波长可往复顺序循环。
W/dBm 主机开机后以dBm 为单位显⽰,按键后在W和dBm 之间转换。
Ref 按Ref键,将测量值转换成相对差值以dB为单位显⽰。
...光功率计的使⽤要和光源配合使⽤，要想知道光源发出的光是多少个DB,就⽤⼀条尾纤的A端链接光源B端连接光功率计计，显⽰在光功率计的数值，就是光源发出的光是多少个DB，⼀般光源发出的光是7个DB左右。
值得注意的是光源和光功率计要选择同样的波长测试，例如：光源选择的是1310nm,光功率计要选择同样的。
但若要光缆发⽣故障时，因设备还在发光，⼀般不要⽤OTDR测试，需要注意设备与OTDR发出的同样的光，有可能把设备或者OTDR毁坏，要⽤光功率计测试，OTDR⼀般测试备⽤纤芯，因为主要还要看在⽤纤芯的好坏，就需要先把⼀条尾纤连接光功率计与在⽤纤芯，看是否能受到光，收到光是多少个DB。
⼀般基站⼩于36DB或者更⼩，就达到最⼤值了，若是⼀般的直放站就要10个DB左右。
若是监控、光纤上⽹等⼀般需要数据的，还要更⼩，因为怕丢数据。
如果购买光源光功率计的话，建议购买3M的。
光功率计使⽤说明书⼀、概述本仪器测量精度⾼，稳定可靠。
是⼀种智能化的、⾼性能的通⽤光功率计。
采⽤了精确的软件校准技术，可测量不同波长的光功率，具有好的性价⽐。
是光电器件、光⽆源器件、光纤、光缆、光纤通信设备的测量，以及光纤通信系统⼯程建設和维护的必备测量⼯具。
⼆．技术条件2．1 性能指标a．光波长范围： 850 ～1550 nmb．光功率测量范围：－70 ～＋10 dBmc．显⽰分辨率： 0.01 dBd．准确度： ±5％（－70 ～＋3 dBm ）⾮线性：≤ 4％（－70 ～＋3 dBm ）e．环境条件：⼯作温度 0 ～55℃⼯作湿度≤ 85％f．电源： AC 220伏／50Hz ±10％2．基本功能a．显⽰⽅式：线性（mw/µw/ nw），对数（dBm）、相对測量（dB）;b．⾃动功能：⾃动量程，⾃动调零，量程保持，平均处理，相对测量处理, 波长校准;三．原理光功率计由五部分组成, 即光探測器、程控放⼤器和程控滤波器、A/D转换器、微处理器以及控制⾯板与数码显⽰器。
华为、烽火基本查看方法
华为部分一、上联链路、端口状态查看登录OLT中查看的结果，C&D表示链路状态正常对应命令display lacp link-aggregation verbose 1示链路状态断开上联端口收发光状态查看，可查看对应端口收发光、温度、电压电流信息对应命令interface giu 0/槽位display port ddm-info (端口号)网管界面查看(同链路状态查看界面)，点击光模块信息上联端口流量，查看对应端口收发包、流量对应命令interface giu 0/槽位display port traffic (端口号)网管界面查看，(同链路状态查看界面)，右键性能→查看实时监控选择需查看数据后会采集对应信息，会有采集图标显示华为OLT登录方法同ONU登录方法类似，区别在于连接端口为主控板的eth端口。
地址设置方法见下图若运行界面中使用telnet命令提示非系统命令，则可查看控制面板→打开或关闭Windows 功能中，将Telnet客户端勾选，点击确定安装二、MAC地址查看及板卡复位PON口下所有ONT信息查看(SN号、控制状态、运行状态、配置状态、描述、匹配状态)按照PON口查看mac地址display mac-address port 框/槽/口按照service-port查看mac地址display mac-address service-port (索引)按照vlan查看mac地址display mac-address vlan (vlan id)板卡复位命令board reset 0/1三、PON板确认网管界面复位，右键对应槽位，点击复位单板即可。
网元管理器中板卡右键点击确认单板双击进入对应槽位，鼠标拖选全部PON口，右键使能ONU自动发现，并打开光口命令行界面使用display board 0查看单板状态，其中Auto_find状态板卡为未确认板卡使用board confirm 0确认板卡进入对应槽位，使用命令使能ONU自动发现interface gpon 0/1 port 0 ont-auto-find enableport 1 ont-auto-find enableport 2 ont-auto-find enableport 3 ont-auto-find enableport 4 ont-auto-find enableport 5 ont-auto-find enableport 6 ont-auto-find enableport 7 ont-auto-find enable使用命令port (端口号) laser-switch on 打开光口四、ONU发现配置→接入业务管理→GPON ONU 中可进行网管界面ONU自动发现界面中可以点击又边的过滤选择自动发现范围，点击确定后发现ONU发现后显示效果如上图命令行界面使用display ont autofind all即可查看自动发现的ONU烽火部分一、上联链路、端口状态查看登录OLT一级用户名：空格一级密码：空格二级用户名：en二级密码：空格可通过命令查看对应端口收发光功率，对应命令：cd uplinkshow port_opticol_info slot (槽位号) port (端口号)查看上联链路状态，对应命令：cd devicecd lacpshow lacp channel-group trunks若双上联正常，则会显示如图19:1 20:1若有缺少，说明缺少端口链路断开路状态。
华为SDH产品常用光板光功率列表
文档名称 文档密级：内部公开2019-8-24 华为机密，未经许可不得扩散 第1页, 共12页SDH 产品常用光板光功率一览表1、metro1000文档名称文档密级：内部公开2019-8-24 华为机密，未经许可不得扩散 第2页, 共12页同种规格的光口，性能指标完全相同； 注 2：SS42OI2SXX: 单光口板。
注 3：传输距离仅作分类标识，非定性指标，开局时应根据工程勘测数据选取不同型号单板。
注 4：NA:表示该指标在ITU 中未要求。
文档名称文档密级：内部公开2019-8-24 华为机密，未经许可不得扩散 第3页, 共12页2、metro 3000表1 SS63SD4单板类型表2 SS63SL4单板类型文档名称 文档密级：内部公开2019-8-24 华为机密，未经许可不得扩散 第4页, 共12页文档名称 文档密级：内部公开2019-8-24 华为机密，未经许可不得扩散 第5页, 共12页文档名称 文档密级：内部公开2019-8-24 华为机密，未经许可不得扩散第6页, 共12页3、metro 5000文档名称文档密级：内部公开2019-8-24 华为机密，未经许可不得扩散 第7页, 共12页文档名称文档密级：内部公开2019-8-24 华为机密，未经许可不得扩散第8页, 共12页文档名称文档密级：内部公开2019-8-24 华为机密，未经许可不得扩散 第9页, 共12页文档名称文档密级：内部公开2019-8-24 华为机密，未经许可不得扩散 第10页, 共12页表2 SSA2SL16A 光接口典型指标文档名称 文档密级：内部公开2019-8-24 华为机密，未经许可不得扩散 第11页, 共12页注释１: 需和功放板配合使用，此处指标是加功放板后的指标。
注释2: 需和功放，预放板配合使用，此处指标是加功放，预放板后的指标。
SSA4SL64光接口板，提供了SC 的光纤接口，根据传输距离的不同要求，提供不同的收发模块，具体参数见下表：表1 单板配置与应用文档名称文档密级：内部公开2019-8-24 华为机密，未经许可不得扩散第12页, 共12页。
光功率计使用方法
光功率计 光功率计（optical powermeter ）是指用于测量绝对光功率或通过一段光纤的光功率相对损耗的仪器。
在光纤系统中，测量光功率是最基本的，非常像电子学中的万用表；在光纤测量中，光功率计是重负荷常用表。
通过测量发射端机或光网络的绝对功率，一台光功率计就能够评价光端设备的性能。
用光功率计与稳定光源组合使用，则能够测量连接损耗、检验连续性，并帮助评估光纤链路传输质量。
产品概述光功率计HW3208[1]可自校准型手持式光功率计是为安装、运营和维护光纤网络专门设计的一种精准、耐用、便捷的便携式测试仪表。
具有灵巧的外形、可选择开关的背光显示、自动关机功能、超宽的光功率测试范围、精准的测试精度以及全新的用户自校准功能和通用接口设计。
光功率模块设有850nm、980nm、1300nm、1310nm、1490nm、1550nm、1625nm 7个波长校准点。
可线性和非线性显示光功率，既可用于光功率的直接测量，也可用于光链路损耗的相对测量。
深圳华天成的该仪器具有外壳坚固，体积小，重量轻，便于携带和低功耗的特点，大LCD显示屏，使测量工作更加方便快捷。
是有线电视系统，光纤通信等领域施工及维修的必不可少的仪器设备。
产品特性－用户可以自校准（无需连接电脑），也可恢复工厂校准值；－背光和自动关机功能可设定- 波长关机后记忆功能；- 每个波长都有参考值记忆功能；- 实时显示电池电量；－光端口使用通用接口，可连接FC、SC、ST，无需转换－两节AA电池（可选用充电电池），低功耗设计，超长使用时间；－橡胶外壳，增加防护性能，适合野外作业应用范围1. 光纤CATV工程2. 光纤通信工程3. 综合布线系统4. 光器件生产与研究5. 光通信教学与试验6. 其他光纤工程NF-906A型光功率计诺方舟电子NF-906ANF-906A型光功率计是一款多功能新型光功率测试仪表，本系列光功率计功耗低体积小、重量轻、便于携带，可广泛应用于单模/多模LAN、FDDI、WAN、FTTH、CATV等领域的施工、维修、监测，既可用于光功率的直接测量，也可用于光链路损耗的相对测量，还可用于光信号监测等。
华为OLT常用的查看命令
Display location mac-address /通过MAC查询业务流位置Display ont optical-info 1 all /查询光衰减值MA5680T（config-if-gopn-0/1）#display port state 0 //查看pon 板端口状态Disp lay interface brief / 带宽利用率Display port traffic 0 / 查看上行口状态和流量情况Display port state /查询口的状态Ping -s 1000 -c 1000 IP / IPping 包display current-configuration service-port 46 /查看端口配置数据root 默认登陆用户名admin 默认登陆密码MA5680T> enable 进入特权模式MA5680T # config 进入终端配置MA5680T (config)# switch language-mode 中英文切换MA5680T (config)#display board 0 /查看所有的单板 0 是框号MA5680T (config)# interface gpon 0/1 /进入GPON命令模式 1是PON口号MA5680T(config-if-gpon-0/1)# port 0 ont-auto-find enable MA5680T (config)#display ont autofind all /查看自动发现的ONU（如果存在自动发现的ONU则如下所示）进入config终端配置下查看命令1、通过端口查看ONU的mac-addressMA5680T (config)# display mac-address port 0/1/0 （0/1/0是框号/槽号/端口号）2、通过VLAN查看ONU的mac-addressMA5680T (config)# display mac-address vlan 100 （ 100是VLAN id）3、查看ONU的service-port 信息MA5680T(config)#display service-port port 0/1/0 ont 1 （0/1/0是框号/槽号/端口号 1是ONU id）4、查看MA5680T的版本信息MA5680T(config)# display version5、查看DBA 模板MA5680T(config)# display dba-profile all6、查看线路模板MA5680T(config)#display ont-lineprofile gpon all7、查看单板信息MA5680T(config)# display board 08、查看单板上ONU的信息MA5680T(config)# display board 0/1 (0/1是框号/槽号)进入GPON命令模式查看命令1、查看ONU收光功率MA5680T(config-if-gpon-0/1)#display ont optical-info 0 1 （0是端口号 1是ONU id 号）2、查看ONU的信息和状态MA5680T(config-if-gpon-0/1)#display ont info 0 1 （ 0是端口号,1是ONU id 号） Display ont state 03、查看PON板的端口信息MA5680T(config-if-gpon-0/1)#display port info 0 （0是端口号4、查看PON板的端口状态MA5680T(config-if-gpon-0/1)#display port state 0 （0是端口号5、查看ONU的注册信息MA5680T(config-if-gpon-0/1)#display ont register-info 0 1 （ 0是端口号 1是ONU id 号）5680T(config-if-gpon-0/1)#display ont version 0 1 （ 0是端口号 1是ONU id 号）display board 0 查看所有单板的状态信息display board 0/1 查看第一块单板的详细信息display version 查看设备基本信息（设备运行时间）display language 查看设备的版本display patch all 查看设备的补丁状态display mac-address all 查看设备下所有的mac地址display mac-address board 0/1 查看第一块单板下的mac地址display mac-address port 0/1/0 查看此端口下的mac地址display pstn state 0/2 查看第二块单板的语音用户状态display if-h248 all 查看h248端口状态display if-h248 attribute all 查看h248接口属性信息语音模式切换成中文 (config)#switch language-mode查看单板运行状态 (config)#display board 0查看设备主机版本和补丁 (config)#display language (config)#display patch all查看单板版本 (config)#display version 0/1（槽位号）查看历史告警 (config)#display alarm history all查看历史事件告警 (config)#display event history all查看H248接口状态 (config)#display if-h248 all查看操作日志 (config)#display log all常用操作命令重启单板 (config)#board reset 0/3 （槽位号）重启设备 (config)# 查看用户PC机的MAC地址PC机上选择开始－－运行－－输入cmd进入dos界面。
华为E8C光猫telnet查询命令
查询光功率:WAP>display optic1.查询光功率:WAP>display opticLinkStaus : okVoltage : 3285 (mV)Bias : 7 (mA)Temperature : 41 (C)RxPower : -21.14 (dBm)TxPower : 2.33 (dBm)RfRxPower : -- (dBm)VendorName : HUAWEIVendorSN : 1352A0018265B2.查询ETH端口配置信息:WAP>send hlp cmd 0x7604001 Send Hlp :/*-----------------Dump Port Tab Start------------------*/ Lsw Port 1 Tab Addr= 0x41ad8090Lsw Port Vlan Mode = 0Lsw Port L2L3 Ind= 0Lsw Port Qinq Ind= 0Lsw Port VlanAll Ind= 0Lsw Port Lock Status= 1Lsw Port Native Vlan= 1Lsw Port Native Pri= 0Lsw Port Pri Policy= 1Lsw Port Vlan Num : 13. 查看语音接口状态:WAP>vspa display mg info**************************************************Port Number :0Port Status :Onhook-------------------------------------------------- PriProxy IP :255.255.255.255 PriProxy Port :65535SecProxy IP :255.255.255.255 SecProxy Port :65535Current Register Proxy :-Home DomainName :Local Port :5060Signaling IP :255.255.255.255 Media IP :255.255.255.255 MgDomainName :4.查看设备版本:WAP>display versionhardware version = 393.Amain software version = V3R012C00S008standby software version = V3R012C00S008uboot version = 2010.035.查看SN: WAP>display snsn = 485754435041E0276. 查看ONT端口vlan信息: WAP>get port vlan portid 1 vlan all Instance VlanId0 01 143 434080 40804081 40814095 40956. 查看ONT gemport信息: WAP>display flow id allInstance Gemportid FlowType BridgeID Vlan Pri Status PhyPort UserFlowidTrans Pir Sir0 128 1 0 41 255 1 255 0 0 0 01 128 1 0 43 255 1 255 1 0 0 07. 查看ONT所有网络设备的状态: WAP(Dopra Linux) # ifconfig可以看到很多wan信息：8.查看设备路由表: WAP(Dopra Linux) # routeKernel IP routing tableDestination Gateway Genmask Flags Metric Ref Use Iface192.168.1.0 * 255.255.255.0 U 0 0 0 br09.查看设备上的ARP信息: WAP(Dopra Linux) # ip neigh(cat /proc/net/arp)192.168.1.12 dev br0 lladdr 00:25:9e:76:ff:49 nud delayIP address HW type Flags HW address Mask Device192.168.1.12 0x1 0x2 00:25:9e:76:ff:49 * br010.查看设备已启动的链接: WAP(Dopra Linux) # netstat –naActive Internet connections (w/o servers)Proto Recv-Q Send-Q Local Address Foreign Address Statetcp 0 0 localhost:56442 localhost:telnet ESTABLISHEDtcp 0 0 localhost:telnet localhost:56442 ESTABLISHEDtcp 0 0 192.168.1.1:telnet 192.168.1.12:64271ESTABLISHEDActive UNIX domain sockets (w/o servers)Proto RefCnt Flags Type State I-Node Pathunix 2 [ ] DGRAM 1267unix 3 [ ] STREAM CONNECTED 934unix 3 [ ] STREAM CONNECTED 933unix 2 [ ] DGRAM 902unix 3 [ ] STREAM CONNECTED 807unix 3 [ ] STREAM CONNECTED 80610.设置设备ETH端口vlan：WAP>set portvlan portid 2 vlanid 4311.查看设备ETH端口配置: WAP>get port config portid 1Port Config Info : Enable=1 Mtu=2000 PortVid=4095 PortPri=0 NegoMode=1 Speed=1 Duplex=1 Link=1 PauseEn=0 PauseLine=200 LoopMode=0 MirrorEn=0 DstPort=1 MirrorType=012. 查看设备ETH数据统计:WAP>get port statistics portid 113.查看设备端口vlan配置：WAP>get port vlan portid 1 vlan allInstance VlanId0 01 143 434080 40804081 40814095 409514.查看设备ETH端口学习到的mac地址: WAP>get l2 mac portid 1 mac all15.查看设备路由信息: WAP(Dopra Linux) # routeKernel IP routing tableDestination Gateway Genmask Flags Metric Ref Use Iface192.168.1.0 * 255.255.255.0 U 0 0 0 br016.查看设备已存在的连接; WAP(Dopra Linux) # cat /proc/net/ip_conntracktcp 6 431999 ESTABLISHED src=192.168.1.12 dst=192.168.1.1 sport=64271 dport=23 packets=4408 bytes=179428 src=192.168.1.1 dst=192.168.1.12 sport=23 dport=64271 packets=2918 bytes=158825 [ASSURED] mark=0 use=2tcp 6 430149 ESTABLISHED src=127.0.0.1 dst=127.0.0.1 sport=23 dport=56442 packets=15 bytes=4115 src=127.0.0.1 dst=127.0.0.1 sport=56442 dport=23 packets=15 bytes=600 [ASSURED] mark=0 use=217.查看设备语音DSP使用数: WAP>vspa display online user infoPort DSP1 DSP218.针对telnet很快老化的情况可以使用: arp -s 172.24.0.22 08:19:a6:f4:40:99 -i br0添加静态mac地址映射；19. WAP> pppoe_em operate Start username iadtest@pppoe password iadtest vlanid 1025 port 1 retrytimes 3Username 为用户名；Password 为密码;Vlanid为用户流vlan；Port 为仿真端口号；Retrytimes为重试次数。
华为波分传输设备调测-光功率的调试
1
T2000主视图上，双击光网元的图标，打开光网元的状态图。
2
右键单击子架网元，选择“网元管理器”，进入“网元管理器”对话框。
3
在左边导航树中选择需要查询输出光功率的单板，在功能树中选择“配置 > 光
功率管理”。
4
单击“查询”可查询到单板的输出光功率。
步骤 5如果光功率值大于系统要求，顺时针旋转调节杆；如果光功率值小于系统要求，逆时针 旋转调节杆。直到光功率满足系统要求，完成机械可调光衰减器的调节。 ----结束
注意
任何时候接触设备或单板都必须佩带接地良好的防静电手腕。防静电手腕要与皮肤良好 接触，并将防静电手腕的插头插入位于子架上的 ESD插孔内。
操作步骤步骤 1将衰减器连同光纤从单板光接口中拔出。步骤 2将
待更换的衰减器从光纤上取下，放入防静电袋。步骤 3将新衰减器安 装到光纤上。步骤 4将衰减器连同光纤重新插回单板光接口中。
3.1.3 调测工具和仪 表进行光功率调测时，主要使用的仪表有光功率计和光谱分析仪。
3.1.1 调测要求
本节介绍光功率调测的基本要求。
系统光功率调测的主要目的是优化网络性能参数，保证系统光功率在不影响扩容情况 下，留有一定的余量，同时将系统的信噪比调整到昀佳值，保证系统长期稳定运行。
光功率调测基本要求如下：
3.1.2 总体调测顺序
调测的光功率应在昀大和昀小允许的范围之间。 调测应留出一定量的余度，保证系统在一定范围内的功率波动不影响正常业务 光功率调测要满足系统扩容的需求。
光功率调测的总体顺序是按照信号的流向顺序调测各个站点、各个单板的光功率值，根 据单板的光功率、增益、插损等要求，排除线路和单板的异常衰耗。
3.10 调测 DCM光功率 DCM光功率调测要求 DCM输入单波光功率不大于–3dBm。
华为E8C光猫telnet查询命令
华为E8C光猫telnet查询命令查询光功率:WAP>display optic1.查询光功率:WAP>display opticLinkStaus : okVoltage : 3285 (mV)Bias : 7 (mA)Temperature : 41 (C)RxPower : -21.14 (dBm)TxPower : 2.33 (dBm)RfRxPower : -- (dBm)VendorName : HUAWEIVendorSN : 1352A0018265B2.查询ETH端口配置信息:WAP>send hlp cmd 0x7604001 Send Hlp :/*-----------------Dump Port Tab Start------------------*/Lsw Port 1 Tab Addr= 0x41ad8090Lsw Port Vlan Mode = 0Lsw Port L2L3 Ind= 0Lsw Port Qinq Ind= 0Lsw Port VlanAll Ind= 0Lsw Port Lock Status= 1Lsw Port Native Vlan= 1Lsw Port Native Pri= 0Lsw Port Pri Policy= 1Lsw Port Vlan Num : 13.查看语音接口状态:WAP>vspa display mg info************************************************** Port Number :0Port Status :Onhook--------------------------------------------------PriProxy IP :255.255.255.255PriProxy Port :65535SecProxy IP :255.255.255.255SecProxy Port :65535Current Register Proxy :-Home DomainName :Local Port :5060Signaling IP :255.255.255.255Media IP :255.255.255.255 MgDomainName :4.查看设备版本:WAP>display versionhardware version = 393.Amain software version = V3R012C00S008standby software version = V3R012C00S008uboot version = 2010.035.查看SN:WAP>display snsn = 485754435041E0276.查看ONT端口vlan信息:WAP>get port vlan portid 1 vlan allInstance VlanId0 01 143 434080 40804081 40814095 40956.查看ONT gemport信息:WAP>display flow id allInstance Gemportid FlowType BridgeID Vlan Pri Status PhyPort UserFlowidTrans Pir Sir0 128 1 0 41 255 1 2550 0 0 01 128 1 0 43 255 1 255 1 0 0 07. 查看ONT所有网络设备的状态:WAP(Dopra Linux) # ifconfig可以看到很多wan信息：8.查看设备路由表:WAP(Dopra Linux) # routeKernel IP routing tableDestination Gateway Genmask Flags Metric Ref Use Iface192.168.1.0 * 255.255.255.0 U 0 0 0 br09.查看设备上的ARP信息:WAP(Dopra Linux) # ip neigh(cat /proc/net/arp)192.168.1.12 dev br0 lladdr 00:25:9e:76:ff:49 nud delayIP address HW type Flags HW address Mask Device192.168.1.12 0x1 0x2 00:25:9e:76:ff:49 * br010.查看设备已启动的链接:WAP(Dopra Linux) # netstat –naActive Internet connections (w/o servers)Proto Recv-Q Send-Q Local Address Foreign Address State tcp 0 0 localhost:56442 localhost:telnet ESTABLISHEDtcp 0 0 localhost:telnet localhost:56442 ESTABLISHEDtcp 0 0 192.168.1.1:telnet 192.168.1.12:64271 ESTABLISHED Active UNIX domain sockets (w/o servers)Proto RefCnt Flags Type State I-Node Pathunix 2 [ ] DGRAM 1267unix 3 [ ] STREAM CONNECTED 934unix 3 [ ] STREAM CONNECTED 933unix 2 [ ] DGRAM 902unix 3 [ ] STREAM CONNECTED 807unix 3 [ ] STREAM CONNECTED 80610.设置设备ETH端口vlan：WAP>set portvlan portid 2 vlanid 4311.查看设备ETH端口配置:WAP>get port config portid 1Port Config Info : Enable=1 Mtu=2000 PortVid=4095 PortPri=0 NegoMode=1 Speed=1 Duplex=1 Link=1 PauseEn=0 PauseLine=200 LoopMode=0 MirrorEn=0 DstPort=1 MirrorType=012.查看设备ETH数据统计:WAP>get port statistics portid 113.查看设备端口vlan配置：WAP>get port vlan portid 1 vlan allInstance VlanId0 01 143 434080 40804081 40814095 409514.查看设备ETH端口学习到的mac地址:WAP>get l2 mac portid 1 mac all15.查看设备路由信息:WAP(Dopra Linux) # routeKernel IP routing tableDestination Gateway Genmask Flags Metric Ref Use Iface192.168.1.0 * 255.255.255.0 U 0 0 0 br016.查看设备已存在的连接;WAP(Dopra Linux) # cat /proc/net/ip_conntracktcp 6 431999 ESTABLISHED src=192.168.1.12 dst=192.168.1.1 sport=64271 dport=23 packets=4408 bytes=179428 src=192.168.1.1 dst=192.168.1.12 sport=23 dport=64271 packets=2918 bytes=158825 [ASSURED] mark=0 use=2tcp 6 430149 ESTABLISHED src=127.0.0.1 dst=127.0.0.1 sport=23 dport=56442 packets=15 bytes=4115 src=127.0.0.1 dst=127.0.0.1 sport=56442 dport=23 packets=15 bytes=600[ASSURED] mark=0 use=217.查看设备语音DSP使用数:WAP>vspa display online user infoPort DSP1 DSP218.针对telnet很快老化的情况可以使用:arp -s 172.24.0.22 08:19:a6:f4:40:99 -i br0添加静态mac地址映射；19.WAP> pppoe_em operate Start username iadtest@pppoe password iadtest vlanid 1025 port 1 retrytimes 3●Username 为用户名；●Password 为密码;●Vlanid为用户流vlan；●Port 为仿真端口号；●Retrytimes为重试次数。
光功率计的使用说明
光功率计的使用说明光功率计是一种测量光源功率的仪器。
它可以测量光源的输出功率，帮助用户准确了解光源的发光情况。
光功率计的使用说明如下：一、仪器介绍1.光功率计是由一个光探头和一个显示屏组成的，根据光探头接收到的光信号来显示光源的功率数值。
2.光功率计可以测量不同波长范围内的光功率，需要在使用前设定好测量的波长范围。
3.光功率计有不同的量程选择，用户在使用时需要根据实际测量的光功率范围选择合适的量程。
二、使用步骤1.将光功率计接通电源，并打开显示屏。
等待显示屏出现正常显示后，即可开始使用。
2.在光功率计上设置测量的波长范围。
根据实际需要选择合适的波长范围，并将波长设置到光功率计上。
3.当光功率计稳定后，将待测的光源对准光探头，并使光源尽量均匀地照射到光探头上。
4.光功率计会自动测量并显示光源的功率数值。
记录下测量结果后，根据需要可以继续测量其他光源。
三、使用注意事项1.使用光功率计时，应注意保持光探头的干净和完好，避免污染和损坏。
2.使用光功率计时，应注意光源的稳定性，尽量避免光源的快速变化，以免影响测量结果的准确性。
3.在测量时，应尽量保持光源与光探头的垂直距离恒定，以避免因角度变化而引起的功率测量误差。
4.当光功率计长时间不使用时，应将其关闭，以节省能源并延长仪器寿命。
5.光功率计在使用过程中应注意防潮、防震，并避免与液体或其他化学物质接触，以保证仪器的正常运行和准确测量。
四、维护保养1.定期检查光探头的清洁情况，如发现污渍或灰尘，应用干净的柔软布轻轻擦拭，切勿使用湿润的布或强酸碱溶液。
2.对于使用频率较高的光功率计，建议定期进行校准，以确保测量结果的准确性。
3.安装和拆卸光探头时，应轻拿轻放，避免碰撞和摔落，以免损坏探头。
4.在正常使用过程中，应避免光探头与硬物、磁性物质等接触，以防止探头的破损和电路干扰。
总结：光功率计是一种用于测量光源功率的仪器，使用前应了解仪器的结构和工作原理，掌握正确的使用步骤。
光功率计的正常测量范围
光功率计的正常测量范围光功率计（Optical Power Meter）是一种专业用于测量光信号功率的仪器。
在光通信、光纤传输以及光学器件制造等领域中广泛应用。
光功率计的正常测量范围是指在其设计和规格要求下，能够准确而稳定地测量的光功率数值范围。
本文将探讨光功率计的正常测量范围的基本原理、影响因素以及相关注意事项。
一、光功率计的正常测量范围的基本原理光功率计的正常测量范围一般由设备制造商根据其技术参数和设计特点确定。
它涉及光功率计的灵敏度和线性度。
灵敏度是指光功率计能够准确测量的最小光功率值，即最低检测限。
线性度是指光功率计在整个测量范围内的输出与输入光功率之间的关系。
通常，光功率计的灵敏度和线性度都是设计时根据所需测量范围来决定的。
二、影响光功率计正常测量范围的因素1. 探测器的特性：光功率计采用的光电探测器的类型、工作原理和特性是影响其正常测量范围的重要因素。
不同类型的光功率计使用的探测器能够承受的光功率范围有所不同。
2. 波长范围：光功率计的测量范围还与光源的波长相关。
不同波长光源的光功率范围存在差异。
3. 对信号处理的要求：光功率计对信号处理的要求以及采样速率等也会影响其正常测量范围。
高速信号的测量可能需要更强的处理能力和更宽的测量范围。
三、注意事项1. 超出正常测量范围的测量：在实际应用中，时常会遇到超出光功率计正常测量范围的光功率测量需求。
此时，应选择合适的光功率计或通过使用适当的衰减器等降低光功率，以确保测量结果的准确性。
2. 测量精度：虽然光功率计的正常测量范围可能较广，但在极值点附近可能会出现较大的测量误差。
在进行精确测量时，应尽量将光功率控制在光功率计测量范围的中间区域，以提高测量的准确性。
3. 设备校准与维护：为确保光功率计在正常测量范围内工作并保持准确度，定期的校准和维护是必要的。
可以按照设备厂商的要求进行校准和维护，或者委托专业机构进行检测与维修。
总结：光功率计的正常测量范围是指在设计和规格要求下，能够准确而稳定地测量的光功率数值范围。
HG8010设备操作手册
HG8010用户端调试手册
一、设备调试
1、施工完成后，进行HG8010设备的注册。
HG8010提供的维护IP地址：。
可以将个人计算机的IP地址设置为与维护IP地址在同一网段。
本地连接——属性——INTERNET协议（TCP/IP）——属性
然后点击确定——确定
切换至中文状态，输入用户名：root,密码：admin，回车
3、登陆ONU后，状态——光模块信息，可以查看ONU接收光功率
有光未注册：PON灯绿色慢闪；无光：LOS等红色慢闪。
4、ONU未注册：状态——设备信息——ONT 注册状态（O1）
5、ONU注册：系统工具——ONT 认证，选中PASSWORD，输入密码，点击应用
6、注册成功后：状态——设备信息——ONT 注册状态（O5），并且显示ONT ID显示正常，和工单核对。
7、保存配置信息。
系统工具——配置文件——保存配置。
8、重启ONU设备。
系统工具——重启——重启。
