路由协议基础全解
BGP路由协议详解(完整篇)
BGP路由协议详解制作人：张选波二〇〇九年六月二十二日一、BGP的概况BGP最新的版本是BGP第4版本（BGP4）,它是在RFC4271中定义的；一个路由器只能属于一个AS。
AS的范围从1-65535（64512-65535是私有AS号），RFC1930提供了AS 号使用指南。
BGP的主旨是提供一种域间路由选择系统，确保自主系统只能够无环地交换路由选择信息，BGP路由器交换有关前往目标网络的路径信息。
BGP是一种基于策略的路由选择协议，BGP在确定最佳路径时考虑的不是速度，而是让AS能够根据多种BGP属性来控制数据流的传输。
1、BGP的特性BGP将传输控制协议（TCP）用作其传输协议。
是可靠传输，运行在TCP的179端口上（目的端口）由于传输是可靠的，所以BGP0使用增量更新，在可靠的链路上不需要使用定期更新，所以BGP使用触发更新。
类似于OSPF和ISIS路由协议的Hello报文，BGP使用keepalive周期性地发送存活消息（60s）（维持邻居关系）。
BGP在接收更新分组的时候，TCP使用滑动窗口，接收方在发送方窗口达到一半的时候进行确定，不同于OSPF等路由协议使用1-to-1窗口。
丰富的属性值可以组建可扩展的巨大的网络2、BGP的三张表邻居关系表⏹所有BGP邻居转发数据库⏹记录每个邻居的网络⏹包含多条路径去往同一目的地，通过不同属性判断最好路径⏹数据库包括BGP属性路由表⏹最佳路径放入路由表中⏹EBGP路由（从外部AS获悉的BGP路由）的管理距离为20⏹IBGP路由（从AS系统获悉的路由）管理距离为200如下图所示。
邻居表，包含与之建立BGP连接的邻居⏹使用命令show ip bgp summary可以查看到Router#sh ip bgp summaryBGP router identifier 11.1.1.1, local AS number 100BGP table version is 8, main routing table version 85 network entries using 585 bytes of memory6 path entries using 312 bytes of memory4/3 BGP path/bestpath attribute entries using 496 bytes of memory1 BGP AS-PATH entries using 24 bytes of memory0 BGP route-map cache entries using 0 bytes of memory0 BGP filter-list cache entries using 0 bytes of memoryBGP using 1417 total bytes of memoryBGP activity 5/0 prefixes, 6/0 paths, scan interval 60 secsNeighbor V AS MsgRcvd MsgSent TblVer InQ OutQ Up/Down State/PfxRcd10.1.1.1 4 100 14 18 8 0 0 00:09:32 211.1.1.2 4 200 12 16 8 0 0 00:07:03 1转发表，从邻居那里获悉的的所有路由都被加入到BGP转发表中。
路由协议基础讲解
路由协议的共性功能
路由协议基础 知识
路由重分发：将路由从某一路由域引入另一路由 域中，并在另一路由域中传播的过程。 路由聚合：将多条相对具体的路由合并为一条相 对不具体的路由的过程。 路由过滤：在路由通告或者计算过程中，通过人 为的设置某些条件，对需要处理的路由进行选择 的过程。
路由重分发
我发现了一条到NetA的路径，从A接口 经R2就到了 R2
单播路由协议
我可以到达子网 Net-A，我到子网 Net-A的距离是1
R5
我可以到达子网 Net-A，我到子网 Net-A的距离是2
R1
R0
Net-A R4 我可以到达子网 Net-A，我到子பைடு நூலகம் Net-A的距离是3 R3
我可以到达子网 Net-A，我到子网 Net-A的距离是2
路由协议基础 知识
A routing protocol advertise routes that were learned by some other means. 其他ISIS路由
BGP OSPF ISIS
器就学习到了 1.1.1.1/24这 条路由
1.1.1.1/24
路由器同时运行 OSPF和BGP，配置 BGP重分配OSPF 这样1.1.1.1/24这条 OSPF路由就被会被 BGP通告出去
10.1.1.1?
出接口/下一跳地址
路由基础知识
出接口：数据从路由器的哪个接口转发到与其相 邻的路由器。 下一跳地址：相邻路由器接收数据的接口IP地址。
fei_1/1 100.1.1.1 fei_5/1 100.1.1.2 192.168.1.1
IP路由协议详解
IP路由协议详解⼀、路由1、路由（routing）是指分组从源到⽬的地时，决定端到端路径的⽹络范围的进程2、路由⼯作在OSI参考模型第三层，TCP/IP协议族的第⼆层⼆、路由协议路由协议是在路由指导IP数据包发送过程中事先约定好的规定和标准。
三、路由器的作⽤1、路由器是⽹络的核⼼2、路由器负责在⽹络间将数据包从初始源位置发到最终⽬的地的3、路由器可连接多个⽹络，这意味着它具有多个接⼝，每个接⼝属于不同的IP⽹络4、路由器确定最佳路径，其⽅法是：.确定发送数据包的最佳路径.将数据包转发到⽬的地5、路由器使⽤路由表来确定转发数据包的最佳路径6、路由器使⽤静态路由和动态路由协议来获知远程⽹络和构建路由表7、路由器经常会收到以某种类型的数据链路帧封装的数据包，当转发这种数据包时，路由器可能需要将其封装为另⼀种类型的数据链路帧。
数据链路封装取决于路由器接⼝的类型及其连接的介质四、路由器的内部构造路由器上的每个接⼝都是不同IP⽹络的成员，每个接⼝必须配置⼀个IP地址以及对应⽹络的⼦⽹掩码。
五、路由表1、在计算机⽹络中，路由表或称路由择域信息库（RIB）是⼀个存储在路由器或者联⽹计算机中的电⼦表格（⽂件）或类数据库。
路由表存储着指向特定⽹络地址的路径（在有些情况下，还记录有路径的路由度量值）。
2、路由表中含有⽹络周边的拓扑信息。
路由表建⽴的主要⽬标是为了实现路由协议和静态路由选择。
六、静态路由表1、静态路由是由管理员在路由器中⼿动配置的固定路由，路由明确地指定了包到达⽬的地必须经过的路径，除⾮⽹络管理员⼲预，否则静态路由不会发⽣变化2、静态路由不能对⽹络的改变作出反应，所以⼀般说静态路由⽤于⽹络规模不⼤、拓扑结构相对固定的⽹络七、动态路由表1、动态路由表是指动态路由协议（如RIP）⾃动建⽴路由表，当你去掉⼀条连线时，它会⾃动去掉其路由。
路由器的每⼀个接⼝对应不同的⽹络，⽽⼀条连接两个路由器连线的两个端点IP应该属于同⼀⽹络。
路由器协议基础知识大全

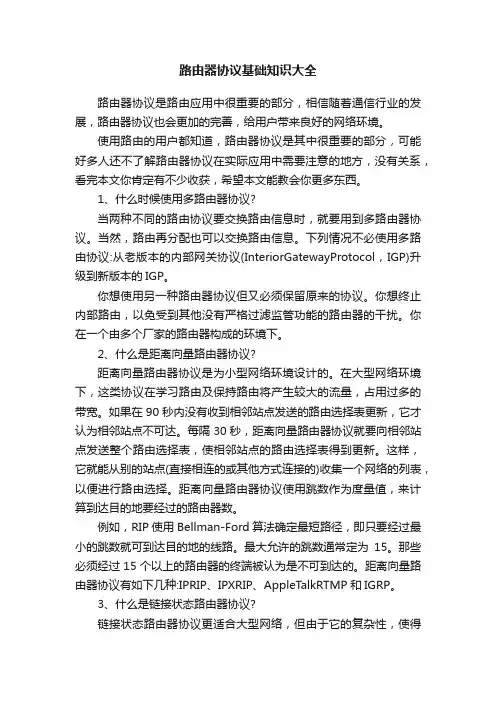

路由器协议基础知识大全路由器协议是路由应用中很重要的部分，相信随着通信行业的发展，路由器协议也会更加的完善，给用户带来良好的网络环境。
使用路由的用户都知道，路由器协议是其中很重要的部分，可能好多人还不了解路由器协议在实际应用中需要注意的地方，没有关系，看完本文你肯定有不少收获，希望本文能教会你更多东西。
1、什么时候使用多路由器协议?当两种不同的路由协议要交换路由信息时，就要用到多路由器协议。
当然，路由再分配也可以交换路由信息。
下列情况不必使用多路由协议:从老版本的内部网关协议(InteriorGatewayProtocol，IGP)升级到新版本的IGP。
你想使用另一种路由器协议但又必须保留原来的协议。
你想终止内部路由，以免受到其他没有严格过滤监管功能的路由器的干扰。
你在一个由多个厂家的路由器构成的环境下。
2、什么是距离向量路由器协议?距离向量路由器协议是为小型网络环境设计的。
在大型网络环境下，这类协议在学习路由及保持路由将产生较大的流量，占用过多的带宽。
如果在90秒内没有收到相邻站点发送的路由选择表更新，它才认为相邻站点不可达。
每隔30秒，距离向量路由器协议就要向相邻站点发送整个路由选择表，使相邻站点的路由选择表得到更新。
这样，它就能从别的站点(直接相连的或其他方式连接的)收集一个网络的列表，以便进行路由选择。
距离向量路由器协议使用跳数作为度量值，来计算到达目的地要经过的路由器数。
例如，RIP使用Bellman-Ford算法确定最短路径，即只要经过最小的跳数就可到达目的地的线路。
最大允许的跳数通常定为15。
那些必须经过15个以上的路由器的终端被认为是不可到达的。
距离向量路由器协议有如下几种:IPRIP、IPXRIP、AppleTalkRTMP和IGRP。
3、什么是链接状态路由器协议?链接状态路由器协议更适合大型网络，但由于它的复杂性，使得路由器需要更多的CPU资源。
它能够在更短的时间内发现已经断了的链路或新连接的路由器，使得协议的会聚时间比距离向量路由器协议更短。
23张图详解路由协议：计算机网络的核心技术

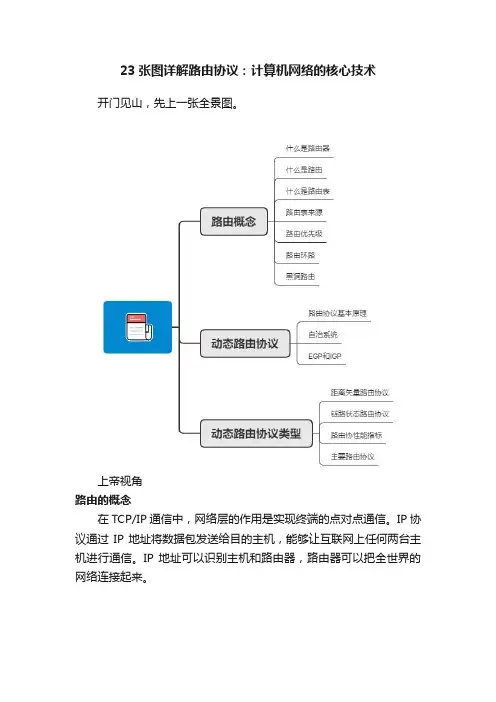

23张图详解路由协议：计算机网络的核心技术开门见山，先上一张全景图。
上帝视角路由的概念在 TCP/IP 通信中，网络层的作用是实现终端的点对点通信。
IP 协议通过IP 地址将数据包发送给目的主机，能够让互联网上任何两台主机进行通信。
IP 地址可以识别主机和路由器，路由器可以把全世界的网络连接起来。
网络层什么是路由器路由器可以连接多个网络。
它有多个端口，分别连接不同的网络区域。
通过识别目的IP 地址的网络号，再根据路由表进行数据转发。
路由器会维护一张路由表，通过路由表的信息，路由器才能正确的转发 IP 报文。
路由器网工进阶之路计算机网络安全2篇原创内容公众号什么是路由路由是网络设备根据IP 地址对数据进行转发的操作。
当路由器收到一个数据包时，它根据数据包的目的IP 地址查询路由表，如果有匹配的路由条目，就根据查询结果将数据包转发出去，如果没有任何匹配的路由条目，则将数据包丢弃，这个过程就是IP 路由。
除了路由器，三层交换机、防火墙、负载均衡设备甚至主机等设备都可以进行路由操作，只要这个设备支持路由功能。
路由什么是路由表为了将数据包发给目的节点，所有节点都维护着一张路由表。
路由表是路由器通过各种途径获得的路由条目，每一个路由条目包含目的网段地址 / 子网掩码、路由协议、出接口、下一跳 IP 地址、路由优先级和度量值等信息。
路由表记录IP 包在下一跳应该发给哪个路由器。
IP 包根据路由表在各个数据链路上传输。
路由表路由表来源一个实际的网络中，一台路由器通常包含多条路由条目，这些路由条目从不同的来源获取。
路由表的来源可分为三类，分别是直连路由、静态路由和动态路由。
•直连路由：路由器直接连接的路由条目，只要路由器接口配置了IP 地址，接口状态正常，就会自动生成对应的直连路由。
直连路由•静态路由：通过命令手动添加的路由条目就是静态路由。
静态路由•动态路由：通过路由协议从相邻路由器动态学习到的路由条目。
动态路由路由优先级不同来源的路由有不同的优先级，优先级的值越小，则路由的优先级就越高。
ip路由协议基础知识

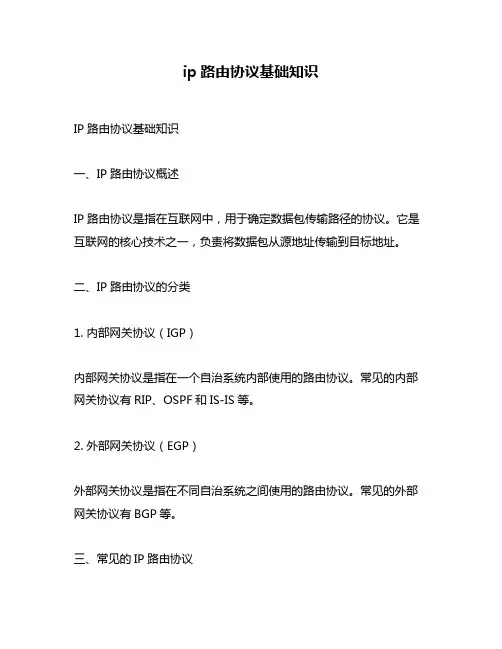

ip路由协议基础知识IP路由协议基础知识一、IP路由协议概述IP路由协议是指在互联网中，用于确定数据包传输路径的协议。
它是互联网的核心技术之一，负责将数据包从源地址传输到目标地址。
二、IP路由协议的分类1. 内部网关协议（IGP）内部网关协议是指在一个自治系统内部使用的路由协议。
常见的内部网关协议有RIP、OSPF和IS-IS等。
2. 外部网关协议（EGP）外部网关协议是指在不同自治系统之间使用的路由协议。
常见的外部网关协议有BGP等。
三、常见的IP路由协议1. RIP（Routing Information Protocol）RIP是一种基于距离向量算法（Distance Vector）的内部网关协议，它通过距离来计算最佳路径。
RIP对网络拓扑变化响应较慢，因此适用于小型网络。
2. OSPF（Open Shortest Path First）OSPF是一种基于链路状态算法（Link State）的内部网关协议，它通过链路状态信息计算最佳路径。
OSPF对网络拓扑变化响应较快，因此适用于大型网络。
3. BGP（Border Gateway Protocol）BGP是一种基于路径向量算法（Path Vector）的外部网关协议，它用于在不同自治系统之间传递路由信息。
BGP对网络拓扑变化响应较慢，但具有高度的可靠性和灵活性。
四、IP路由协议的工作原理1. 路由表路由表是指存储路由信息的数据结构，它包含了目标地址、下一跳地址和出接口等信息。
2. 路由选择路由选择是指在多个可达路径中选择最佳路径的过程。
常见的路由选择算法有距离向量算法、链路状态算法和路径向量算法等。
3. 路由更新路由更新是指在网络拓扑变化时更新路由表中的信息。
常见的路由更新方式有周期性更新和事件触发更新等。
五、IP路由协议的优化技术1. 路径优化路径优化是指通过调整网络拓扑结构来达到最佳路径的目的。
常见的路径优化技术有负载均衡、多路径等。
第34章 路由协议基础
目录
路由协议概述 路由协议分类 距离矢量型路由协议原理 链路状态型路由协议原理
链路状态路由协议算法
1
LSDB
5
A
2
1
B
5
RTA
2
RTB
RTA的LSA RTB的LSA
C
3
RTC
3
RTC的LSA D RTD RTD的LSA
（一）网络的拓扑结构
A
2 1
（二）每台路由器的链 （三）由链路状态数据库得 到的带权有向图 路状态数据库
RTB
10.2.0.0
S0/0
S1/0
Routing Table 目标网络 10.1.0.0 10.2.0.0 10.3.0.0 接口 S0/0 S0/0 S1/0 S1/0 度量值 1 0 0 1
S0/0
10.2.0.0
10.3.0.0 10.4.0.0
S0/0
S0/0 S0/0
0
1 2
RTA
10.3.0.0
S0/0
10.2.0.0
10.3.0.0 10.4.0.0
S0/0
S0/0 S0/0
0
1 2
RTA
10.3.0.0
S0/0
10.4.0.0
RTC
E1/0 Routing Table 目标网络 10.1.0.0 接口 S0/0 度量值 2
10.4.0.0
10.2.0.0
S0/0
S0/0
1
0
链路故障，相关路 由表项删除。
10.4.0.0
距离矢量路由协议更新过程（3）
10.1.0.0
Routing Table 目标网络 10.1.0.0 10.2.0.0 接口 E1/0 S0/0 度量值 0 0 E1/0
OSPF路由协议基础
OSPF路由协议基础OSPF（Open Shortest Path First）是一种使用链路状态算法（Link State Algorithm）的内部网关协议（IGP：Interior Gateway Protocol）。
它是最常用的动态路由协议之一，用于在自治系统（AS：Autonomous System）内部的路由选择。
OSPF是一种开放标准的协议，它支持多种厂商的设备互相通信。
OSPF的工作原理是通过在路由器之间交换链路状态信息，构建网络拓扑图，并计算出最短路径。
它使用Dijkstra算法来确定最短路径，并根据成本（Cost）来进行路由选择，成本通常表示链路的带宽。
OSPF使用Hello报文来发现邻居节点，并与邻居建立邻居关系。
一旦建立邻居关系，路由器之间就会交换链路状态信息（LSA：Link State Advertisement）。
通过收集邻居节点发送的LSA，路由器可以构建网络拓扑图。
在此基础上，路由器使用Dijkstra算法计算最短路径，并更新路由表。
OSPF具有以下几个重要的特性和优点：1. 分层设计：OSPF将网络划分为多个区域（Area），每个区域有独立的Link State数据库（LSDB）。
这种分层设计降低了网络规模，并减少了资源消耗。
每个区域的路由器只需要维护和计算本区域内的链路状态信息，大大提高了网络的可扩展性。
2. 支持VLSM（Variable Length Subnet Masking）：OSPF支持VLSM，即可变长子网掩码。
这意味着网络管理员可以将一个大的IP地址块划分为不同大小的子网，灵活地分配IP地址，并根据路由器的要求进行路由选择。
3.收敛速度快：OSPF采用链路状态算法，通过交换链路状态信息来构建网络拓扑图并计算最短路径。
相比于距离向量算法（如RIP），链路状态算法具有更快的收敛速度，能更快地适应网络的变化。
4.支持负载均衡：OSPF支持等价路由，可以根据链路的成本选择多条路径。
超详细OSPF路由协议基础课件
05
CATALOGUE
OSPF协议的安全性和可靠性
OSPF协议的安全性保证措施
认证机制
OSPF协议支持明文和加密的认 证方式，通过在OSPF报文中包 含认证信息，确保只有合法的路 由器才能参与OSPF路由过程。
区域划分
OSPF协议可以将大型网络划分 为多个区域，每个区域运行一个 OSPF实例，降低了路由器的资
递给其他路由器。
在传递过程中，LSA报文会不 断更新，最终形成一张完整的
链路状态数据库。
OSPF协议的路由计算过程
路由器根据接收Байду номын сангаас的LSA报文， 构建出一张链路状态数据库，记 录了网络中所有路由器的链路状
态信息。
路由器根据链路状态数据库，使 用最短路径优先算法（SPF算法 ）计算出到达各个目的网络的最
First）是一种内部网关协议（IGP
），用于在同一个自治系统（AS
）内的路由器之间传递路由信息
。
02
OSPF协议基于最短路径优先（ SPF）算法，用于计算路由最短路 径，并建立路由表。
OSPF协议工作原理
OSPF路由器之间通过交换链路 状态信息来建立和维护路由表。
路由器之间通过周期性地发送 Hello报文来发现邻居路由器，
链路状态数据库同步
OSPF协议通过周期性的数据库同步， 确保所有参与OSPF的路由器拥有相同 的链路状态数据库，保证了路由的可 靠性。
OSPF协议的故障处理和恢复机制
01
02
03
故障检测
OSPF协议通过定期发送 Hello报文和数据库同步 报文来检测网络中的故障 。
故障隔离
当检测到故障时，OSPF 协议能够快速隔离故障区 域，防止故障扩散。
(完整版)ISIS路由协议详解
ISIS路由协议详解1、基本概念IS-IS，即中间系统（Intermediate System）到中间系统的域内路由信息交换协议，它最初是由国际标准化组织ISO为它的无连接网络协议设计的一种动态路由协议。
为了提供对IP 的路由支持，IETF对IS-IS进行了扩充和修改，使它能够同时应用在TCP/IP和OSI环境中，称为集成化IS-IS。
IS-IS属于内部网关协议（IGP），是一种链路状态协议，使用最短路径优先算法进行路由计算。
在IS-IS系统中，IS相当于TCP/IP系统中的路由器，是IS-IS协议中生成路由和传播路由信息的基本单元；ES相当于TCP/IP中的主机系统。
ES不参与路由协议的处理，在ISO中使用专门的ES-IS协议定义终端系统与中间系统间的通信，而在TCP/IP网络中，使用ARP、DHCP 等协议取代ES-IS协议；RD（路由域）相当于TCP/IP中的自治系统；Area是路由域的细分单元，与OSPF概念相同。
OSI给IS-IS定义了4个路由级别，即level-0到level-3。
Level-0存在于ES与IS之间，由ES-IS协议来完成，在TCP/IP网络中，这个级别由ARP协议完成；Level-1路由存在于同一个区域内的不同IS间，又称为区域内路由。
当IS要发送报文到另外一个IS时，查看报文中的目的地址，发现其位于区域内的不同子网，则IS会选择最优的路径进行转发；如果目的地址不在同一个区域，则IS把数据转发到本区域内最近的Level-1-2路由器上，然后由Level-1-2路由器负责数据转发；Level-2路由存在于同一路由域内的区域间，又称域间路由。
Level-3路由存在于路由域间，每个路由域相当于一个自治系统。
在TCP/IP系统中，Level-3由BGP 协议来完成。
Level-1路由器负责区域内的路由，它只维护一个Level-1的LSDB，该LSDB包含本区域的路由信息，到区域外的报文转发给最近的Level-1-2路由器；Level-2路由器负责区域间的路由，它维护一个Level-2r LSDB，该LSDB包含区域间的路由信息，所有Level-2路由器和Level-1-2路由器组成路由域的骨干网，负责不同区域间通信，骨干网必须是物理连续的；同时属于Level-1和Level-2的路由器称为Level-1-2路由器，Level-1-2路由器维护两个LSDB，Level-1的LSDB用于区域内路由，Level-2的LSDB用于区域间路由。
IP网络技术基础-路由协议详解
Autonomous Systems
IGPs: RIP, IGRP, OSPF, EIGRP EGPs: BGP
Autonomous System 65000 Autonomous System 65500 • An autonomous system (AS) is a collection of networks under a single technical administration
5
What Is Routing? (Cont.)
• Routers must learn destinations that are not directly connected.
6
路由
Static Default Dynamic （1） 信息的传播 （2） 路由的计算
7
Identifying Static and Dynamic Routes
32
Peers = Neighbors
Neighbors
AS 65500
B C
Neighbors A
AS 65000
• Any two routers that have formed a TCP connection in order to exchange BGP routing information are called peers or neighbors
34
External BGP
IBGP Neighbors
AS 65500
B C
EBGP Neighbors
A
AS 65000
• When BGP neighbors belong to different autonomous systems it is called external BGP (EBGP)
超详细OSPF路由协议基础课件
03
OSPF协议工作过程
OSPF协议邻居关系建立
OSPF协议通过Hello和Dead机制来 建立和维护邻居关系。
OSPF协议使用Hello报文来发现邻居 路由器，并使用Dead报文来确认邻居 的存活状态。在建立了邻居关系后， 路由器之间会互相交换链路状态信息 。
OSPF协议路由信息交换
OSPF协议使用链路状态数据库来交换路由信息。
04
OSPF协议的配置与调试
OSPF协议的基本配置
1 2 3
OSPF进程ID和路由器ID
每个OSPF路由器都需要一个唯一的OSPF进程ID 和路由器ID，用于在区域内唯一标识该路由器。
区域划分
将网络划分为不同的区域，每个区域运行一个 OSPF实例，维护一个区域内路由的链路状态数 据库。
网络类型
根据网络类型（广播、非广播、点到多点、点到 点）配置OSPF接口，并设置网络掩码。
支持多区域划分，减小了路由器的资源消耗。
OSPF协议与EIGRP的比较
• 使用区域内路由和区域间路由的分层结构，增强 了网络的扩展性。
OSPF协议与EIGRP的比较
EIGRP协议 支持多种路径度量标准，如带宽、延迟、可靠性等。
使用分布式路由表记录路由信息，能够更快速地收敛。
使用协议相关和协议无关的更新方式，增强了网络的稳 定性。
。
06
OSPF协议与其他路由协 议的比较
OSPF协议与RIP的比较
OSPF协议
支持多区域划分，路由信息只在本区域内传递，减小了路由器的资源消耗。
使用链路状态数据库记录所有直连和间接连接的路由信息，能够更精确地计算最短 路径。
OSPF协议与RIP的比较
• 使用区域地址来确定路由器的区域归属，增强了网络的扩 展性。
路由协议基础范文
路由协议基础范文路由协议是计算机网络中用以确定分组转发的路径的一种协议。
它通过选择合适的路径来确定分组传输的最佳路径，以实现网络的高效通信。
在计算机网络中，路由协议的选择对于网络性能和可靠性具有重要意义。
下面将从路由协议的基础知识、分类和常见的路由协议进行详细描述。
一、基础知识1.路由器与分组交换：在以太网、无线网络等计算机网络中，多个主机通过路由器进行通信。
路由器是一种能够实现分组交换的网络设备，用于将数据分组从一个网络转发到另一个网络。
分组交换是将数据分成多个较小的数据包进行传输。
2.路径选择与转发：路径选择是路由器根据一定的算法选择最佳的路径，以确定将数据包从源主机传输到目的主机的路径。
转发是指将数据包从一个网络接口转发到另一个网络接口。
3.路由表：路由器通过路由表来确定数据包的路径选择和转发。
路由表是路由器内部维护的一张表格，记录了网络地址和和相应的下一跳信息。
通过查找路由表，路由器能够确定数据包的下一跳地址，并进行转发。
二、分类路由协议可以按照不同的分类方式进行划分，常见的分类方式有以下几种：1.静态路由协议与动态路由协议：静态路由协议是由网络管理员手动配置的，路由信息不会随网络状态的变化而自动调整。
动态路由协议则是根据网络状态和拓扑结构来自动调整路由表，实现自适应的路径选择。
2.内部网关协议（IGP）与外部网关协议（EGP）：内部网关协议一般用于路由器之间的内部通信，如组成一个局域网的路由器之间的通信。
而外部网关协议则是用于在不同自治系统之间的路由器之间的通信。
三、常见的路由协议1. RIP协议（Routing Information Protocol）：RIP是一种距离向量路由协议，它使用跳数作为路径选择的度量标准。
RIP协议通过交换距离信息来更新路由表，并选择最短路径作为优选路径。
然而，RIP协议对网络的规模有限制，通常只适用于小型网络。
2. OSPF协议（Open Shortest Path First）：OSPF是一种链路状态路由协议，它使用链路状态信息作为路径选择的度量标准。
计算机网络中的路由协议解析
计算机网络中的路由协议解析计算机网络中的路由协议是实现网络通信和数据传输的重要组成部分。
它们决定了数据包如何在不同网络之间传递，确保网络的正常运行和性能优化。
本文将深入解析几种常见的计算机网络中的路由协议，包括静态路由、动态路由以及最常见的动态路由协议：RIP、OSPF和BGP。
一、静态路由静态路由是一种手动配置的路由方式。
在静态路由中，网络管理员需要手动指定数据包从源地址到目的地址的传送路径。
静态路由具有配置简单、网络资源占用少的特点。
然而，它也存在一些问题，例如当网络拓扑发生变化时，管理员需要手动更新路由信息，这对于大型复杂网络来说是非常繁琐且容易出错的。
二、动态路由动态路由是一种自动学习和更新路由信息的方式。
相比静态路由，动态路由能够实现网络自动适应和优化。
动态路由协议会通过协议交换和邻居发现机制，自动获取网络拓扑信息并根据一定的算法计算最佳路径。
常见的动态路由协议有RIP、OSPF和BGP。
1. RIP（Routing Information Protocol）RIP是一种距离向量路由协议，它使用跳数作为确定路径的度量标准。
RIP协议的特点是简单易用、实现成本低，并且对小型网络具有良好的适应性。
然而，RIP协议也存在一些问题，例如距离向量算法的收敛速度较慢，不适用于大型网络。
2. OSPF（Open Shortest Path First）OSPF是一种链路状态路由协议，它利用链路状态数据库来计算网络的最短路径。
OSPF协议的特点是快速收敛、适用于大型复杂网络，并支持多种路由类型。
OSPF协议通过洪泛算法和Dijkstra算法来维护路由信息和计算最佳路径。
它还支持分级区域结构，使得网络管理更加灵活和可靠。
3. BGP（Border Gateway Protocol）BGP是一种自治系统之间的路由协议，它主要应用于互联网中的边界网关之间。
BGP协议通过路由策略和AS路径选择来实现自治系统之间的路由决策。
路由协议基础
课程路由协议基础路由协议基础目录目录课程说明 (1)课程介绍 (1)课程目标 (1)第1章路由及路由表 (2)1.1 什么是路由 (2)1.2 通过路由表进行选路 (3)1.3 路由表中路由的来源 (4)1.4 路由优先级 (5)1.5 路由的花费 (7)第2章静态路由及配置 (8)2.1 静态路由配置 (8)2.2 静态路由配置示例 (10)2.3 缺省路由的配置 (11)2.4 路由自环 (12)路由协议基础课程说明课程说明课程介绍本课程主要介绍路由的基础概念和静态路由协议。
路由是指导数据包转发的路径。
静态路由是一种特殊的路由，它由管理员手工配置而成。
课程目标完成本课程的学习后，您应该能够：●掌握路由的概念和路由表的结构●掌握静态路由和缺省路由的配置●了解路由自环的概念第1章路由及路由表1.1 什么是路由什么是路由？●路由是指导IP报文发送的路径信息。
（N,R1,M）R1目标网络N其它网络路由器提供了将异构网互联的机制，实现将一个数据包从一个网络发送到另一个网络。
路由就是指导IP 数据包发送的路径信息。
在互连网中进行路由选择要使用路由器，路由器只是根据所收到的数据报头的目的地址选择一个合适的路径（通过某一个网络），将数据包传送到下一个路由器，路径上最后的路由器负责将数据包送交目的主机。
数据包在网络上的传输就好像是体育运动中的接力赛一样，每一个路由器只负责自己本站数据包通过最优的路径转发，通过多个路由器一站一站的接力将数据包通过最优最佳路径转发到目的地，当然有时候由于实施一些路由策略数据包通过的路径并不一定是最佳路由。
根据路由的目的地不同，可以划分为：●子网路由：目的地为子网●主机路由：目的地为主机另外，根据目的地与该路由器是否直接相连，又可分为：●直接路由：目的地所在网络与路由器直接相连间接路由：目的地所在网络与路由器不是直接相连1.2 通过路由表进行选路显示路由表信息●[Quidway]display ip routing●Routing Tables:●Destination/Mask proto pref Metric Nexthop Interface●0.0.0.0/0 Static 60 0 120.0.0.2 Serial0●8.0.0.0/8 RIP 100 3 120.0.0.2 Serial0●9.0.0.0/8 OSPF 10 50 20.0.0.2 Ethernet0●9.1.0.0/1 RIP100 4 120.0.0.2 Serial0●11.0.0.0/8 Static 60 0 120.0.0.2 Serial0●20.0.0.0/8 Direct 0 0 20.0.0.1 Ethernet0●20.0.0.1/32 Direct 0 0 127.0.0.1 LoopBack0●......路由器转发数据包的关键是路由表。
0.路由协议基础
协议路由 存在从该协议学到的路由
九。动态路由协议 IGP EGP
距离矢量： 1.关心到达目的网络的距离和方向，不关心整网拓扑， 2.在交换协议报文时，只交换路由信息 3.逐跳计算路由
链路状态： 1.关心到整网拓扑，
2.在交换协议报文时，交换路由信息以及拓扑信息，根据自身算法协议计算路由
ห้องสมุดไป่ตู้
静态路由：
动态路由： 单播： RIP OSPF ISIS RIP BGP 组播 PIM
五、协议优先级： 协议外部优先级 直连：0 RIP：100 OSPF： 区域内：10 区域间：150
协议内部优先级
六、最优路由判断
七、下一跳迭代
八、路由表与 FIB 路由器通过路由表选择最优路由，通过 FIB 转发数据
一.路由表 作用：用于引导 IP 数据报文的转发
二、路由表的组成 目的网络前缀/掩码 协议 优先级 开销值 flag 下一跳出接口
三、路由条目分类 1.路由的目的不同 主机路由 网段路由
2.路由的目是否和本台路由器直连 直连路由 间接路由
3.路由的目的类型不同 单播路由 组播路由
四.路由协议 直连路由：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
