军用指北针图解说明
62式军用指北针使用指南
62式军用指北针使用指南构造及性能：1.方位测量机构：由罗盘、照门与准星等组成。
方位分划外圈为360°分划制，最小格值2°；内圈为60-00密位分划制，最小格值0-20密位。
密位与度的换算见表。
测量精度：±0-10密位±1°2.距离估定器：由照门与准星等组成。
准星两尖端与照门中心边线的夹角为1-00密位，两尖端间长为12.34毫米，照门与准星间长为123.4毫米，即组成10:1比例测距估定器。
测量精度为5%3.俯仰角测量机构：由俯仰表牌、俯仰摆、平视镜等组成，其量程为±90°。
测量精度±2.5°4.坐标梯尺：由相互垂直的一边长尺和两边短尺组成，尺长120毫米。
测量精度：±0.5毫米使用操作：1.测方位角：展开指北针，转动方位框使方位玻璃上的刻度线与方向指标相对正，将平视镜斜放（45°）单眼通过准星瞄向目标，从平视镜反射看到磁针N极所对反字表牌上方位分划，既可读出目标方位角，然后用右手转动方位框使方位玻璃上的刻度线与磁针N极对准，此时方向指标与方位玻璃刻度线所夹之角即为目标方位角（按顺时针方向计算）。
打开指北针，标定好地图（测距时可不标定地图），在图上基准点处插一扎针，转动指北针，使侧尺边切于目标点，即可判读出基准点至目标点的方位角。
2.标定地图：展开指北针，转动方位框，使方位框上的刻度线字与方向指标对准（注意磁偏角的修正），将指北针平放在地图上，准星一端朝向地图北极，使坐标梯尺长与地图磁子午线相切，转动地图使磁针N极对准方位玻璃上的刻度线，此时地图即已标定。
3.求向掩蔽目标行进的行军方向：展开指北针于地图上，使测绘尺经过的图上本人立足点与行军目标，这时方向指标即指应行进的方向。
转动方位框使方位玻璃上的（S、N)方向与地图上的（S、N）方向一致，然后记下方向指标所指方位角读数，面对方向指标拿起指北针旋转身体，使磁针N极与方位玻璃上的刻度线对准，此时通过准星照门向前对准，在此对准线上的各物体（如树林、房屋等）都可作为行军方向的辅助目标，认清辅助目标后即可对之前进。

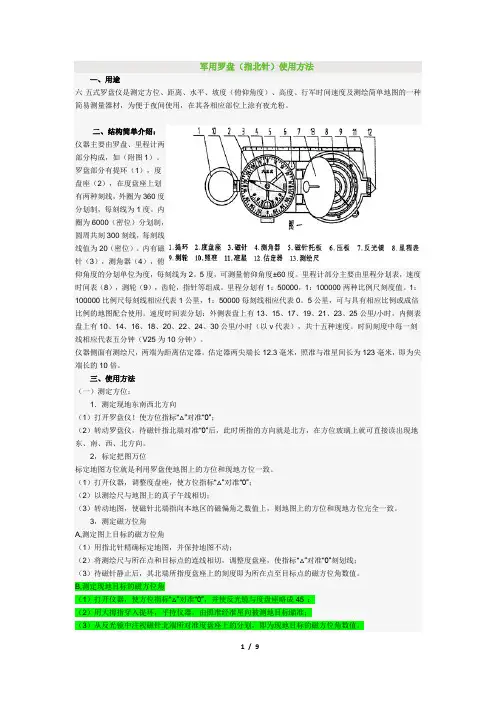

指北针的使用方法
军用罗盘（指北针）使用方法—、用途六·五式罗盘仪是测定方位、距离、水平、坡度（俯仰角度）、高度、行军时间速度及测绘简单地图的一种简易测量器材，为便于夜间使用，在其各相应部位上涂有夜光粉。
二、结构简单介绍：仪器主要由罗盘、里程计两部分构成，如（附图1）。
罗盘部分有提环（1），度盘座（2），在度盘座上划有两种刻线，外圈为360度分划制，每刻线为1度。
内圈为6000（密位）分划制，圆周共刻300刻线，每刻线线值为20（密位）。
内有磁针（3），测角器（4），俯仰角度的分划单位为度，每刻线为2。
5度，可测量俯仰角度±60度。
里程计部分主要由里程分划表，速度时间表（8），测轮（9），齿轮，指针等组成。
里程分划有1：50000，1：100000两种比例尺刻度值。
1：100000比例尺每刻线相应代表1公里，1：50000每刻线相应代表0。
5公里，可与具有相应比例或成倍比例的地图配合使用。
速度时间表分划：外侧表盘上有13、15、17、19、21、23、25公里/小时，内侧表盘上有10、14、16、18、20、22、24、30公里/小时（以v代表），共十五种速度。
时间刻度中每一刻线相应代表五分钟（V25为10分钟）。
仪器侧面有测绘尺，两端为距离估定器。
估定器两尖端长12.3毫米，照准与准星间长为123毫米，即为尖端长的10倍。
三、使用方法（一）测定方位：1．测定现地东南西北方向（1）打开罗盘仪！使方位指标“△”对准“0”；（2）转动罗盘仪，待磁针指北端对准“0”后，此时所指的方向就是北方，在方位玻璃上就可直接读出现地东、南、西、北方向。
2，标定把图万位标定地图方位就是利用罗盘使地图上的方位和现地方位一致。
（1）打开仪器，调整度盘座，使方位指标“△”对准“0”；（2）以测绘尺与地图上的真子午线相切；（3）转动地图，使磁针北端指向本地区的磁偏角之数值上，则地图上的方位和现地方位完全一致。
3，测定磁方位角A,测定图上目标的磁方位角（1）用指北针精确标定地图，并保持地图不动；（2）将测绘尺与所在点和目标点的连线相切，调整度盘座，使指标“△”对准“0”刻划线；（3）待磁针静止后，其北端所指度盘座上的刻度即为所在点至目标点的磁方位角数值。

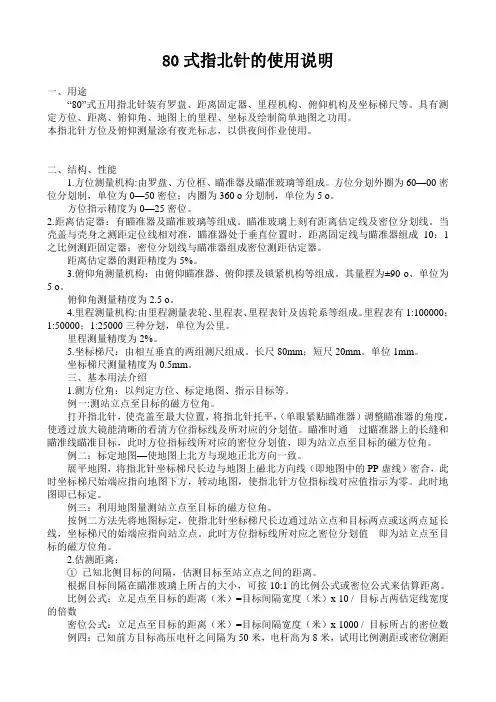

80式指北针的使用说明
80式指北针的使用说明一、用途“80”式五用指北针装有罗盘、距离固定器、里程机构、俯仰机构及坐标梯尺等。
具有测定方位、距离、俯仰角、地图上的里程、坐标及绘制简单地图之功用。
本指北针方位及俯仰测量涂有夜光标志，以供夜间作业使用。
二、结构、性能1.方位测量机构:由罗盘、方位框、瞄准器及瞄准玻璃等组成。
方位分划外圈为60—00密位分划制，单位为0—50密位；内圈为360 o分划制，单位为5 o。
方位指示精度为0—25密位。
2.距离估定器：有瞄准器及瞄准玻璃等组成。
瞄准玻璃上刻有距离估定线及密位分划线。
当壳盖与壳身之测距定位线相对准，瞄准器处于垂直位置时，距离固定线与瞄准器组成10：1之比例测距固定器；密位分划线与瞄准器组成密位测距估定器。
距离估定器的测距精度为5%。
3.俯仰角测量机构：由俯仰瞄准器、俯仰摆及锁紧机构等组成。
其量程为±90 o、单位为5 o。
俯仰角测量精度为2.5 o。
4.里程测量机构:由里程测量表轮、里程表、里程表针及齿轮系等组成。
里程表有1:100000；1:50000；1:25000三种分划，单位为公里。
里程测量精度为2%。
5.坐标梯尺：由相互垂直的两组测尺组成。
长尺80mm；短尺20mm。
单位1mm。
坐标梯尺测量精度为0.5mm。
三、基本用法介绍1.测方位角：以判定方位、标定地图、指示目标等。
例一:测站立点至目标的磁方位角。
打开指北针，使壳盖至最大位置，将指北针托平，（单眼紧贴瞄准器）调整瞄准器的角度，使透过放大镜能清晰的看清方位指标线及所对应的分划值。
瞄准时通过瞄准器上的长缝和瞄准线瞄准目标，此时方位指标线所对应的密位分划值，即为站立点至目标的磁方位角。
例二：标定地图—使地图上北方与现地正北方向一致。
展平地图，将指北针坐标梯尺长边与地图上磁北方向线（即地图中的PP虚线）密合，此时坐标梯尺始端应指向地图下方，转动地图，使指北针方位指标线对应值指示为零。
此时地图即已标定。
62式指北针使用说明书
•62式指南针六二式指北针功能：1. 测方向2.测距离3.测坡度4.测磁偏角5.测方位角6.测高度7.测行军距离8.测水平9.公尺10.绘制地图11.反光镜（反光求救）12.夜光。
可以测定方位，距离，水平，坡度（俯仰角度），高度，里程及测绘简单地图，具体的使用方法有详细的说明书提供，功能比一般的简易指南针多得多，而且经过多年的使用证实了它的可靠性和合理性，为了方便晚上使用，在指南针的相应部分涂有荧光粉，另外指南针上的黄铜镀铬反光镜除了可以辅助读数，还可以强烈的反射阳光，向远处发送救援信号或警戒信号，而没有普通玻璃反光镜容易碎裂的缺点技术指标：里程测量比例: 1:25000,1:50000,1:75000，1:100000测量器读数误差: ≤1.25°度盘格值：1°重量：0.15kg尺寸: 68×63×26(mm)附件：软皮包，说明书，合格证，纸质外包装62式指南针和51式指南针的差别很小，主要是表盘外观62式军用指南针的说明书一、用途六.二式罗盘仪是测定方位、距离、水平、坡度（俯仰角度）、高度、行军间速度及测绘简单地图的一种简易测量器材，为便于夜间使用，在其各相应部位上涂有夜光粉。
二、结构简单介绍仪器主要由罗盘、里程计两部分构成，如（附图1）。
罗盘部分有提环（l），度盘座（2），在度盘座上划有两种刻线、外圈为360度分划制，每刻线为1度。
内圈为6000（密位）分划制，圆周共刻300刻线．每刻线线值为20（密位），内有磁针（3），测角器（4），俯仰角度的分划单位为度．每刻线为25度．可测量俯仰角度士60度。
里程计部分主要由里程分划表、速度时间表（8）、测轮（9）、齿轮指针等组成。
里程分划有l：50000，l：100000两种比例尺刻度值。
1：100000比例尺每刻线相应代表1公里。
l：50000每刻线相应代表0.5公里．可与具有相应比例或成倍比例的赝寂浜鲜褂谩Ｋ俣仁奔浔矸只型獠啾砼躺嫌?3、15、17、19、21、23、25公里/小时，内侧表盘上有10、14、16、18、20、22、24、30公里／小时。
指北针的使用方法
指北针的使用方法本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March军用罗盘（指北针）使用方法—、用途六·五式罗盘仪是测定方位、距离、水平、坡度（俯仰角度）、高度、行军时间速度及测绘简单地图的一种简易测量器材，为便于夜间使用，在其各相应部位上涂有夜光粉。
二、结构简单介绍：仪器主要由罗盘、里程计两部分构成，如（附图1）。
罗盘部分有提环（1），度盘座（2），在度盘座上划有两种刻线，外圈为360度分划制，每刻线为1度。
内圈为6000（密位）分划制，圆周共刻300刻线，每刻线线值为20（密位）。
内有磁针（3），测角器（4），俯仰角度的分划单位为度，每刻线为2。
5度，可测量俯仰角度±60度。
里程计部分主要由里程分划表，速度时间表（8），测轮（9），齿轮，指针等组成。
里程分划有1：50000，1：100000两种比例尺刻度值。
1：100000比例尺每刻线相应代表1公里，1：50000每刻线相应代表0。
5公里，可与具有相应比例或成倍比例的地图配合使用。
速度时间表分划：外侧表盘上有13、15、17、19、21、23、25公里/小时，内侧表盘上有10、14、16、18、20、22、24、30公里/小时（以v代表），共十五种速度。
时间刻度中每一刻线相应代表五分钟（V25为10分钟）。
仪器侧面有测绘尺，两端为距离估定器。
估定器两尖端长毫米，照准与准星间长为123毫米，即为尖端长的10倍。
三、使用方法（一）测定方位：1．测定现地东南西北方向（1）打开罗盘仪！使方位指标“△”对准“0”；（2）转动罗盘仪，待磁针指北端对准“0”后，此时所指的方向就是北方，在方位玻璃上就可直接读出现地东、南、西、北方向。
2，标定把图万位标定地图方位就是利用罗盘使地图上的方位和现地方位一致。
（1）打开仪器，调整度盘座，使方位指标“△”对准“0”；（2）以测绘尺与地图上的真子午线相切；（3）转动地图，使磁针北端指向本地区的磁偏角之数值上，则地图上的方位和现地方位完全一致。

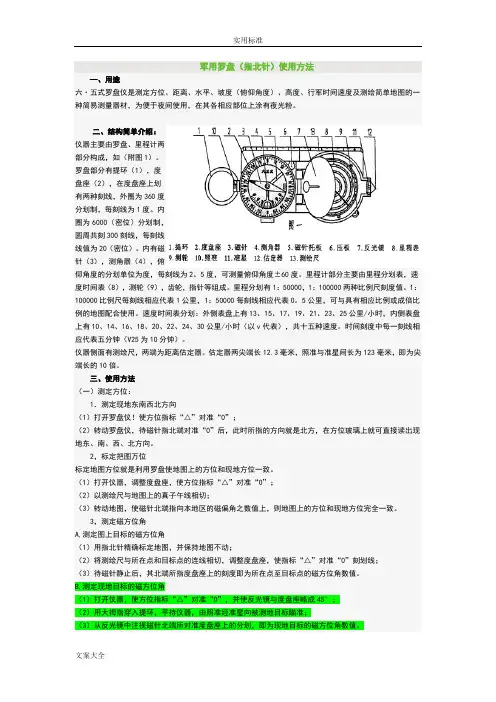

指北针地使用方法
军用罗盘（指北针）使用方法—、用途六·五式罗盘仪是测定方位、距离、水平、坡度（俯仰角度）、高度、行军时间速度及测绘简单地图的一种简易测量器材，为便于夜间使用，在其各相应部位上涂有夜光粉。
二、结构简单介绍：仪器主要由罗盘、里程计两部分构成，如（附图1）。
罗盘部分有提环（1），度盘座（2），在度盘座上划有两种刻线，外圈为360度分划制，每刻线为1度。
内圈为6000（密位）分划制，圆周共刻300刻线，每刻线线值为20（密位）。
内有磁针（3），测角器（4），俯仰角度的分划单位为度，每刻线为2。
5度，可测量俯仰角度±60度。
里程计部分主要由里程分划表，速度时间表（8），测轮（9），齿轮，指针等组成。
里程分划有1：50000，1：100000两种比例尺刻度值。
1：100000比例尺每刻线相应代表1公里，1：50000每刻线相应代表0。
5公里，可与具有相应比例或成倍比例的地图配合使用。
速度时间表分划：外侧表盘上有13、15、17、19、21、23、25公里/小时，内侧表盘上有10、14、16、18、20、22、24、30公里/小时（以v代表），共十五种速度。
时间刻度中每一刻线相应代表五分钟（V25为10分钟）。
仪器侧面有测绘尺，两端为距离估定器。
估定器两尖端长12.3毫米，照准与准星间长为123毫米，即为尖端长的10倍。
三、使用方法（一）测定方位：1．测定现地东南西北方向（1）打开罗盘仪！使方位指标“△”对准“0”；（2）转动罗盘仪，待磁针指北端对准“0”后，此时所指的方向就是北方，在方位玻璃上就可直接读出现地东、南、西、北方向。
2，标定把图万位标定地图方位就是利用罗盘使地图上的方位和现地方位一致。
（1）打开仪器，调整度盘座，使方位指标“△”对准“0”；（2）以测绘尺与地图上的真子午线相切；（3）转动地图，使磁针北端指向本地区的磁偏角之数值上，则地图上的方位和现地方位完全一致。
3，测定磁方位角A,测定图上目标的磁方位角（1）用指北针精确标定地图，并保持地图不动；（2）将测绘尺与所在点和目标点的连线相切，调整度盘座，使指标“△”对准“0”刻划线；（3）待磁针静止后，其北端所指度盘座上的刻度即为所在点至目标点的磁方位角数值。
51式军用五功能指南针的使用方法
51式军用五功能指南针的使用方法型号：51式军用五功能指南针产地：云南五一式指北针功能：1.测方向2.测距离3.测坡度4.测磁偏角5.测方位角6.测高度7.测行军距离8.测水平9.公尺10.绘制地图11.反光镜12.夜光。
目前国内生产的51式指北针有众多厂，其中以40厂和41厂质量最好，价格也相对较贵．其它厂因为非牛皮盒，质量较差，相对便宜。
五一式军用指北针主要技术指标及使用说明一、用途五一式军用指北针是测定方位、距离、水平、坡度（俯仰角度）、高度、行军间速度及测绘简单地图的一种简易测量器材，为便于夜间使用，在其各相应部位上涂有夜光粉。
二、结构简单介绍仪器主要由罗盘、里程计两部分构成。
罗盘部分有提环（l），度盘座（2），在度盘座上划有两种刻线、外圈为 360度分划制，每刻线为1度。
内圈为6000（密位）分划制，圆周共刻300刻线．每刻线线值为20（密位），内有磁针（3），测角器（4），俯仰角度的分划单位为度．每刻线为25度．可测量俯仰角度士60度。
里程计部分主要由里程分划表、速度时间表（8）、测轮（9）、齿轮指针等组成。
里程分划有l： 50000，l：100000两种比例尺刻度值。
1：100000比例尺每刻线相应代表1公里。
l：50000每刻线相应代表0.5公里．可与具有相应比例或成倍比例的地图配合使用。
速度时间表分划有外侧表盘上有13、15、17、19、21、23、25公里/小时，内侧表盘上有10、14、16、18、 20、22、24、30公里／小时。
（以V代表），共15种速度。
时间刻度中每一刻线相应代表5分钟（V25为10分钟）。
仪器的侧面有测绘尺，两端为距离估定器。
估定器两尖端长12.3毫米，照准与准星间长为123毫米．即为尖端长的10倍。
三、使用方法（一）测定方位1、测定现地东南西北方向（1）打开罗盘仪，使方位指标“△”对准“〇”；（2）转动罗盘仪，待磁针指北端对准“〇”后，此时所指的方向就是北方，在方位玻璃上就可直接读出现地东、南、西、北方向。
军用指南针的使用方法
军用指南针的使用方法军用指南针的使用方法【使用功能说明】：１．辨方向２，比例尺(1:25000)直线地图测距３，利用距离估定器估测距离４，定方位【主要功能的使用方法】：一：测方位角１，用指南针上的瞄准线（金属丝）对准地面上的标志物（可自己确定）如：树木，地图上标明的特征建筑物，并将标志物，金属瞄准线，透镜上的凹槽三点连成一线．２，通过透镜读出刻度盘长黄线与南北磁极方向的夹角（内圈刻度）即为目标方位角．二：确定自己在地图上的位置：１，假设标志物是一个灯塔，用上述方法测得自己所处的位置与灯塔的方位为北偏东４０度．２，把指南针放在地图上移动，使金属线，灯塔（地图上的）成北偏东４０度．３，那么自己所在的位置就在指南针中心位置与灯塔（地图上）的连线．【注意事项】：１，打开指南针上盖（带有金属丝的）时，请与底座成９０度夹角（直角）２，透镜与底座的角度，以可以方便看到刻度盘长黄线为宜．３，本品使用时，底盘一定要水平，否则会带来误差。
【使用须知】离铁丝网>10米；离高压线>55米；离汽车或飞机>20米；离含有强磁的物体，如各种磁铁、外磁式喇叭>10米；离磁性较弱的物体如磁性按扣等>0.5米。
【仪器的维护与保养】放置仪器不要靠近铁磁性物质．以免损耗磁性。
不可用测绘尺敲打物体，以免影响测量精度。
反光镜勿扭弯，以免影响瞄准和看读分划，表面要保持光洁，不要用脏布、手去揩擦。
仪器不用时应关闭。
放入盒中。
注意不要碰撞有机玻璃凸镜及表盖粘污时，可用白绒布或脱脂棉花轻擦表面，必要时可用牙膏来抛光。
【构造及性能】1.方位测量机构：由罗盘、照门与准星等组成。
方位分划外圈为360°分划制，最小格值2°；内圈为60-00密位分划制，最小格值0-20密位。
密位与度的换算见表。
测量精度：±0-10密位±1°2.距离估定器：由照门与准星等组成。
准星两尖端与照门中心边线的夹角为1-00密位，两尖端间长为12.34毫米，照门与准星间长为123.4毫米，即组成10:1比例测距估定器。
97式军用指北针使用说明详细篇-军迷户外探险者收藏！
97式军用指北针使用说明详细篇-军迷户外探险者收藏！一、用途Y/JZB97型指北针由方位测量机构、距离估定器、俯仰角测量机构、里程测量机构和坐标梯尺等组成，具有测定方位、距离、俯仰角、地图上的里程、坐标及绘制简单地图等功能。
指北针上涂有夜光标志，以供夜间作业使用。
97式指北针结构描述二、构造与性能•1.方位测量机构：由罗盘、方位表牌（又称正字表牌）、反字表牌、照门与准星等组成。
方位分划外圈为360o分划制，最小格值2o；内圈为60-00密位分划制，最小格值0-20密位。
密位与度的换算见表一。
测量精度：±0-10密位±1o•2.距离估定器：由照门与准星等组成。
准星两尖端与照门中心边线的夹角为1-00密位，两尖端间长为12.34毫米，照门与准星间长为123.4毫米，即组成10:1比例测距估定器。
测量精度为5%•3.俯仰角测量机构：由俯仰表牌、俯仰摆、平视镜等组成，其量程为±90o。
测量精度±2.5o•4.里程测量机构：由里程表轮、里程表、里程表针及齿轮系等组成。
里程表有：1:100000；1:50000；1:25000三种比例尺分划，单位为公里。
测量精度1%•5.坐标梯尺：由相互垂直的一边长尺和两边短尺组成，长尺120毫米，短尺25毫米，单位为毫米。
测量精度：±0.5毫米三、使用操作1.测方位角：展开指北针，转动方位框使方位玻璃上的（N）字与方向指标相对正，左手托平指北针，放下反字表牌（要放平到位），将平视镜斜放（45o）单眼通过照门和准星瞄向目标，从平视镜反射看到磁针N 极所对反字表牌上方位分划，既可读出目标方位角，然后用右手转动方位框使方位玻璃上的（N）字与磁针N极对准，此时方向指标与方位玻璃（N）字所夹之角即为目标方位角（按顺时针方向计算）。
在侧尺零刻度处设有挂钩，以便于图上作业，图上作业时，用正字表牌。
打开指北针，标定好地图（测距时可不标定地图），在图上基准点处插一扎针，挂钩挂在扎针上，转动指北针，使侧尺边切于目标点，即可判读出基准点至目标点的方位角。
军用指北针图解说明
军用指北针图说沈克尼文/图象征皇权的“仪仗车” (模型)指北针也称作指南针或磁罗盘，是一种利用地磁作用指示方向的多用途袖珍仪器，军用指北针除磁针和刻度盘之外，通常还装有距离估定器、里程测量、俯仰测量和坐标尺等装置。
可用于目测估定距离，测定方位角和俯仰角，还可根据地图比例尺，使用里程测量装置，直接从里程表上读出地图两点间的实际距离，并可利用坐标梯尺推算出地图上任何一点的坐标，甚至还可以用来测绘简易的地形略图。
因而指北针是部队行军作战和训练不可缺少的用具。
我国古代指示南北方向的“司南” (模型)指南仪器是我国四大发明之一，我国也是最早将指南仪器用于军事的国家。
相传距今4600多年前，黄帝与蚩尤的九黎部落作战，遇到大雾迷失方向，黄帝制做指南车为军队指出了方向，打败了蚩尤。
明朝嘉靖年间的罗盘 (模型)《三国志·魏书·马钧传》记载，三国时期，马钧受魏明帝之命，重新制造了指南车。
此后，指南车做为皇帝出行时象征皇权的仪仗车辆。
在春秋战国时期，我国采矿和冶铁已有了相当发展，在寻找铁矿的过程中，人们发现了磁石的吸铁性，还发现了磁石的指极性能，并将磁石琢磨成勺状，放在刻有子(北)、卯(东)、午(南)、酉(西)等八干、十二支和四维的24个方位的铜制底盘上，成为指示南北方向的“司南”(图2)。
《韩非子·有度》载“故先王立司南以端朝汐”。
东汉王充《论衡·是应篇》中也有“司南之杓投之于地，其柢指南”的记述。
唐朝中期的《首经》中记载有“针制指南，本实恋北”的话。
在出土的唐代的墓志铭和买地卷文书中已有用罗盘测定坟墓的记述。
明代朱权的《神机秘决》也提到指南针是唐朝中期玄真子(张志和)发明。
宋代沈括《梦溪笔谈》中载有“方家以磁石磨针锋则能指南，然常偏东不全南也。
”说明当时人们已发现了磁偏角。
北宋时期，人们用薄铁皮制成鱼形，使其磁化，使用时将其浮于水面，便可指南。
行军时可携行，人称水罗盘。
北宋罗盘已用于航海。
62式军用指北针使用说明
62式军用指北针使用说明一、用途六.二式罗盘仪是测定方位、距离、水平、坡度（俯仰角度）、高度、行军间速度及测绘简单地图的一种简易测量器材，为便于夜间使用，在其各相应部位上涂有夜光粉。
二、结构简单介绍仪器主要由罗盘、里程计两部分构成，如（附图1）。
罗盘部分有提环（l），度盘座（2），在度盘座上划有两种刻线、外圈为360度分划制，每刻线为1度。
内圈为6000（密位）分划制，圆周共刻300刻线．每刻线线值为20（密位），内有磁针（3），测角器（4），俯仰角度的分划单位为度．每刻线为25度．可测量俯仰角度士60度。
里程计部分主要由里程分划表、速度时间表（8）、测轮（9）、齿轮指针等组成。
里程分划有l：50000，l：100000两种比例尺刻度值。
1：100000比例尺每刻线相应代表1公里。
l：50000每刻线相应代表0.5公里．可与具有相应比例或成倍比例的地图配合使用。
速度时间表分划有外侧表盘上有13、15、17、19、21、23、25公里/小时，内侧表盘上有10、14、16、18、20、22、24、30公里／小时。
（以V代表），共15种速度。
时间刻度中每一刻线相应代表5分钟（V25为10分钟）。
仪器的侧面有测绘尺，两端为距离估定器。
估定器两尖端长12.3毫米，照准与准星间长为123毫米．即为尖端长的10倍。
三、使用方法（一）测定方位1、测定现地东南西北方向（1）打开罗盘仪．使方位指标“△”对准“〇”；（2）转动罗盘仪．待磁针指北端对准“〇”后，此时所指的方向就是北方，在方位玻璃上就可直接读出现地东、南、西、北方向。
2、标定地图方位标定地图方位就是利用罗盘，使地图上的方位和现地方位一致（1）打开仪器，调整度盘座，使方位指标“△”对准本地区的磁偏角度数；（2）以测绘尺与地图上的真子午线或座标纵线（即东、西图廓的内图廓线）相切；（3）转动地图，使磁针北端指向“O’”，则地图上的方位和现地方位完全一致。
3、测定磁方位角A测定图上目标的磁方位角（1）用指北针精确标定地图并保持地图不动；（2）将测绘尺与所在点和目标点的连线相切，调整度盘座，使指标“△”对准“O”刻划线；（3）待磁针静止后，其北端所指度盘座上的刻度即为所在点至目标点的磁方位角数值。
军用指北针使用说明
品名：美式单兵指北针包装尺寸：8cm×6cm×3cm使用说明：介绍罗盘操作的通用方法.测方位角:1.用罗盘的瞄准线对准地面上的标志物(可以自行确定,但要注意,是地图上标明的东西,也可以军用地图(民用地图一般没有)上的等高线标记出的山作为参照物).2,将标志物,瞄准线,地图透镜上的凹槽三点连成一线.3.通过表盘透镜和黄线(一)读出表盘上的刻度黄线(一)与表盘上南北磁极方向夹角.这个角就是目标方位角.确定自己的位置:1.假设标志物是一个在地图上标明的山,用上面的方法测得自己与山的方位角为北偏东20度.2.把罗盘放在地图上移动,使瞄准线和地图上表明的山成北偏东20度.3.自己的所在位置就在罗盘中心位置与山(地图上的)连线上.注意:1.把有瞄准线的上盖打开时,要与底版成90度角.2.确保底盘水平,可以使拇指握住拇指环,中指无名指形成一个稳定的底座(托住),食指伸直,另一手拇指握住地图透镜与表盘之间,转向参照物,这样可以读出方位角.3.我们在使用罗盘时要远离以下物体以下距离:高压电线:55M车辆,各类火炮:18M电话线.铁丝网.无线电,电视,收音机,电台:10M机枪,铁桶:2M钥匙,步枪,钢盔:0.5M4.罗盘与地图:把罗盘放在地图上,前盖向顶端,使指北针的瞄准线或直尺边与南北标线成一线,然后转动地图和罗盘,直到指北箭头方向和地图北方向一致.国内主要城市磁偏角漠河11度00分西哈尔滨9度39分西北京5度50分西西安2度29分西西宁1度22分西成都1度16分西重庆1度34分西桂林1度22分西南京4度03分西郑州3度50分西昆明1度00分西拉萨0度21分西乌鲁木齐2度44分东美式军用指北针完全使用手册1、美式军用指北针是户外运动爱好者常用的一种测定方位、距离、水平及测绘简单地图的一种简易测量器材，采用高密封油式阻尼表盘，提高了行进间测量的稳定性，线隙式瞄准机构，便于准确*作，外壳采用了高强度铝合金等轻量化设计，携行方便。
军用指南针使用操作说明
军用指南针使用操作说明品名：军用指南针规格:8×6×3cm 净重：0.1kg特点：精度高，可折叠，体积小便于携带。
功能：指北、定向、定位、测距、测坡度、测方位角、测俯仰角，测绘尺、放大镜等。
说明：表盘直径为45毫米，刻度精确，可以旋转，附有放大镜。
可折叠外壳，平均厚度2毫米，坚固。
为了保障指向更精确，表盘里有液体专用煤油。
指向时慢慢转动，并非不灵敏构造及性能：1.方位测量机构：由罗盘、照门与准星等组成。
方位分划外圈为360°分划制，最小格值2°；内圈为60-00密位分划制，最小格值0-20密位。
密位与度的换算见表。
测量精度：±0-10密位±1°2.距离估定器：由照门与准星等组成。
准星两尖端与照门中心边线的夹角为1-00密位，两尖端间长为12.34毫米，照门与准星间长为123.4毫米，即组成10:1比例测距估定器。
测量精度为5%3.俯仰角测量机构：由俯仰表牌、俯仰摆、平视镜等组成，其量程为±90°。
测量精度±2.5°4.坐标梯尺：由相互垂直的一边长尺和两边短尺组成，尺长120毫米。
测量精度：±0.5毫米使用操作：1.测方位角：展开指北针，转动方位框使方位玻璃上的刻度线与方向指标相对正，将平视镜斜放（45°）单眼通过准星瞄向目标，从平视镜反射看到磁针N极所对反字表牌上方位分划，既可读出目标方位角，然后用右手转动方位框使方位玻璃上的刻度线与磁针N极对准，此时方向指标与方位玻璃刻度线所夹之角即为目标方位角（按顺时针方向计算）。
打开指北针，标定好地图（测距时可不标定地图），在图上基准点处插一扎针，转动指北针，使侧尺边切于目标点，即可判读出基准点至目标点的方位角。
2.标定地图：展开指北针，转动方位框，使方位框上的刻度线字与方向指标对准（注意磁偏角的修正），将指北针平放在地图上，准星一端朝向地图北极，使坐标梯尺长与地图磁子午线相切，转动地图使磁针N极对准方位玻璃上的刻度线，此时地图即已标定。
51式军用指北针
谢谢观看
实际应用
⊙即使是方向感再好的人,到了陌生地方也有找不着北的时候。人多的地方可以向当地人询问,如果到了荒郊 野外迷失了方向,可就麻烦了,轻则挨饿受冻、担惊受怕,重了就不好说了。求人不位置,不仅可用于无线电猎狐、探险、野营等体育运动,还适用于地质、矿业、林业、 勘察、农田水利、建筑、旅游等领域,是定向、粗测必备的工具。在市区也有辨别方向性的时机,玩家的宝贝,出 门旅行的伙伴,收藏的精品。
51式军用指北针
简易测量器材
01 功能
03 使用方法
目录
02 仪器构成 04 实际应用
五一式军用指北针(51式军用指北针)是测定方位、距离、水平、坡度（俯仰角度）、高度、行军间速度及测 绘简单地图的一种简易测量器材，为便于夜间使用，在其各相应部位上涂有夜光粉。
功能
详细说明：五一式指北针功能： 1.测方向 2.测距离 3.测坡度 4.测磁偏角 5.测方位角 6.测高度 7.测行军距离 8.测水平 9.公尺 10.绘制地图
仪器构成
仪器主要由罗盘、里程计两部分构成．
罗盘部分有提环（l），度盘座（2），在度盘座上划有两种刻线、外圈为360度分划制，每刻线为1度。内圈 为6000（密位）分划制，圆周共刻300刻线．每刻线线值为20（密位），内有磁针（3），测角器（4），俯仰角 度的分划单位为度．每刻线为25度．可测量俯仰角度士60度。里程计部分主要由里程分划表、速度时间表（8）、 测轮（9）、齿轮指针等组成。里程分划有l：，l：两种比例尺刻度值。1：比例尺每刻线相应代表1公里。l：每 刻线相应代表0.5公里．可与具有相应比例或成倍比例的地图配合使用。速度时间表分划有外侧表盘上有13、15、 17、19、21、23、25公里/小时，内侧表盘上有10、14、16、18、20、22、24、30公里/小时。（以V代表），共 15种速度。时间刻度中每一刻线相应代表5分钟（V25为10分钟）。仪器的侧面有测绘尺，两端为距离估定器。估 定器两尖端长12.3毫米，照准与准星间长为123毫米．即为尖端长的10倍。
80式军用指北针
80式军⽤指北针80式军⽤指北针详细说明：41⼚“80”式五⽤指北针装有罗盘、距离估定器、⾥程机构、俯仰机构及坐标梯尺等。
具有测定⽅位、距离、俯仰⾓、主要功能- ⽅位⾓测量- 标定地图- 确定掩蔽⽬标⾏进的⾏军⽅向。
- 估测⽬标距离。
- 测量俯仰⾓。
- 测量⾼度- 估测⽬标距离- 距离估定器测距- 辅助点测距- 全球磁偏⾓测量- 坐标梯尺测距- ⾥程表测距- 地图任意两点⽬标测距80式军⽤指北针是我国吸收国际军⽤指北针特点的第⼀例油式军⽤指北针，在当时采⽤了很多新材料、新⼯艺，是我国军⽤指北针和国际接轨的标志性产品，具有62式指北针所不具备的很多优良特性，经过20年的服役，在80式军⽤指北针的基础上诞⽣了97式指北针，从⽽使我国的军⽤指北针成为世界上最优秀的指北针之⼀。
⼋零式军⽤指北针军(80式军⽤指北针）以其设计合理、性能优异、灵敏度⾼、功能全⽽受到⼴⼤官兵的欢迎。
同时因其优良的性能⽽被⼴泛应⽤于于交通、远洋、林业、戡察、探险等众多领域，并为军事爱好者、发烧友等群体所青睐。
编辑本段性能特点：- 采⽤⾼强度⼯程塑料基体，坚固轻巧，可承受各种恶劣环境考验。
- 真空油式防⽔阻尼表盘，完全防⽔设计，恶劣环境下指针更稳定。
- 配备黄⽜装具⾰真⽪腰包，便于携⾏。
- 精度可达±1o的⽅位测量机构。
- 照门准星式距离估定器，具有荧光点，精度可达5%。
- 俯仰⾓测量机构，测量精度±2.5o。
- 指针式齿轮⾥程表机构，测量精度1%。
- 精度可达0.5mm的坐标梯尺。
编辑本段全套组成：80型指北针⼀块黄⽜装具⾰⽪盒⼀个绒布⼀块丝带⼀根塑料袋⼀个合格证⼀份操作⼿册⼀份外型尺⼨：30mmX95mmX75mm 重量：240g编辑本段【详细说明】⊙指南针是中国古代⼈民的伟⼤发明，也是军事、航海、地质、探险活动必备的基本观测⼯具。
也是中国对世界⽂明的贡献.⊙指南针的其实是具备基本功能的⼩型罗盘，正式名称应该是指北针。
97式指北针使用指南
97式军用指北针使用维护说明书97型军用指北针是我国最新装备、最先进的新型军用指北针，目前仅配备部分精锐部队。
与62、80式指北针相比，97式军用指北针的磁针、油式表盘、阻尼油、荧光材料、铝合金基体全部采用了先进的新材料、新工艺，除了结构上具有突破性的设计，另外增加了多功能挂钩、反字表牌等附件，功能非常强大，各项性能指标均达世界先进水平，从而使我国的军用指北针成为世界上最优秀的军用指北针之一。
一、性能特点采用高强度铝合金基体，坚固轻巧，结构紧凑可承受各种恶劣环境考验高真空油式防水阻尼表盘，完全防水设计，恶劣环境下指针更稳定配备黄牛装具革真皮腰包，便于携行采用高级军用荧光材料，稳定性强，无有害辐射配有多用途挂钩，便于图上作业反字表牌，方位量测更加迅速准确磁针采用强力磁钢，灵敏度极高二、主要功能Y/JZB97型指北针由方位测量机构、距离估定器、俯仰角测量机构、里程测量机构和坐标梯尺等组成。
指北针上涂有夜光标志，以供夜间作业使用。
Y/JZB97型指北针主要功能有：✧方位角测量✧快速图上作业✧标定地图✧确定掩蔽目标行进的行军方向✧估测目标距离✧测量俯仰角✧测量高度✧估测目标距离✧距离固定器测距✧辅助点测距✧全球磁偏角测量✧坐标梯尺测距✧里程表测距✧地图任意两点目标测距三、构造及性能1.方位测量机构：由罗盘、方位表牌（又称正字表牌）、反字表牌、照门与准星等组成。
方位分划外圈为360°分划制，最小格值2°；内圈为60-00密位分划制，最小格值0-20密位。
密位与度的换算见表一。
测量精度：±0-10密位±1°2.距离估定器：由照门与准星等组成。
准星两尖端与照门中心边线的夹角为1-00密位，两尖端间长为12.34毫米，照门与准星间长为123.4毫米，即组成10:1比例测距估定器。
测量精度为5%3.俯仰角测量机构：由俯仰表牌、俯仰摆、平视镜等组成，其量程为±90°。
97式军用指北针，62式军用五功能指南针
97式军用指北针，62式军用五功能指南针一、产品名称:Y/JZB97式军用指北针(41厂)二、用途Y/JZB97型指北针由方位测量机构、距离估定器、俯仰角测量机构、里程测量机构和坐标梯尺等组成，具有测定方位、距离、俯仰角、地图上的里程、坐标及绘制简单地图等功能。
指北针上涂有夜光标志，以供夜间作业使用三、构造及性能1.方位测量机构：由罗盘、方位表牌（又称正字表牌）、反字表牌、照门与准星等组成。
方位分划外圈为360o分划制，最小格值2o；内圈为60-00密位分划制，最小格值0-20密位。
密位与度的换算见表一。
测量精度：±0-10密位±1o2.距离估定器：由照门与准星等组成。
准星两尖端与照门中心边线的夹角为1-00密位，两尖端间长为12.34毫米，照门与准星间长为123.4毫米，即组成10:1比例测距估定器。
测量精度为5%3.俯仰角测量机构：由俯仰表牌、俯仰摆、平视镜等组成，其量程为±90o。
测量精度±2.5o4.里程测量机构：由里程表轮、里程表、里程表针及齿轮系等组成。
里程表有：1:100000；1:50000；1:25000三种比例尺分划，单位为公里。
测量精度1%5.坐标梯尺：由相互垂直的一边长尺和两边短尺组成，长尺120毫米，短尺25毫米，单位为毫米。
测量精度：±0.5毫米四、使用操作1.测方位角：展开指北针，转动方位框使方位玻璃上的（N）字与方向指标相对正，左手托平指北针，放下反字表牌（要放平到位），将平视镜斜放（45o）单眼通过照门和准星瞄向目标，从平视镜反射看到磁针N极所对反字表牌上方位分划，既可读出目标方位角，然后用右手转动方位框使方位玻璃上的（N）字与磁针N极对准，此时方向指标与方位玻璃（N）字所夹之角即为目标方位角（按顺时针方向计算）。
在侧尺零刻度处设有挂钩，以便于图上作业，图上作业时，用正字表牌。
打开指北针，标定好地图（测距时可不标定地图），在图上基准点处插一扎针，挂钩挂在扎针上，转动指北针，使侧尺边切于目标点，即可判读出基准点至目标点的方位角。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
军用指北针图说沈克尼文/图象征皇权的“仪仗车” (模型)指北针也称作指南针或磁罗盘，是一种利用地磁作用指示方向的多用途袖珍仪器，军用指北针除磁针和刻度盘之外，通常还装有距离估定器、里程测量、俯仰测量和坐标尺等装置。
可用于目测估定距离，测定方位角和俯仰角，还可根据地图比例尺，使用里程测量装置，直接从里程表上读出地图两点间的实际距离，并可利用坐标梯尺推算出地图上任何一点的坐标，甚至还可以用来测绘简易的地形略图。
因而指北针是部队行军作战和训练不可缺少的用具。
我国古代指示南北方向的“司南” (模型)指南仪器是我国四大发明之一，我国也是最早将指南仪器用于军事的国家。
相传距今4600多年前，黄帝与蚩尤的九黎部落作战，遇到大雾迷失方向，黄帝制做指南车为军队指出了方向，打败了蚩尤。
明朝嘉靖年间的罗盘 (模型)《三国志·魏书·马钧传》记载，三国时期，马钧受魏明帝之命，重新制造了指南车。
此后，指南车做为皇帝出行时象征皇权的仪仗车辆。
在春秋战国时期，我国采矿和冶铁已有了相当发展，在寻找铁矿的过程中，人们发现了磁石的吸铁性，还发现了磁石的指极性能，并将磁石琢磨成勺状，放在刻有子(北)、卯(东)、午(南)、酉(西)等八干、十二支和四维的24个方位的铜制底盘上，成为指示南北方向的“司南”(图2)。
《韩非子·有度》载“故先王立司南以端朝汐”。
东汉王充《论衡·是应篇》中也有“司南之杓投之于地，其柢指南”的记述。
唐朝中期的《首经》中记载有“针制指南，本实恋北”的话。
在出土的唐代的墓志铭和买地卷文书中已有用罗盘测定坟墓的记述。
明代朱权的《神机秘决》也提到指南针是唐朝中期玄真子(张志和)发明。
宋代沈括《梦溪笔谈》中载有“方家以磁石磨针锋则能指南，然常偏东不全南也。
”说明当时人们已发现了磁偏角。
北宋时期，人们用薄铁皮制成鱼形，使其磁化，使用时将其浮于水面，便可指南。
行军时可携行，人称水罗盘。
北宋罗盘已用于航海。
朱或的《萍洲可谈》中说“舟师识地理，夜则观星，昼则观日，阴晦观指南针。
”到明代我国在东南沿海抗击倭寇的作战中获取日本仿制西洋的旱罗盘。
隆庆年间李豫亨《推篷寤语》记载“倭船尾用旱罗盘以辨海道。
获之仿其制”。
明万历年间意大利传教士利玛窦将旱罗盘进贡给明朝皇帝，并且教文士瞿太素制造西式罗盘。
清代乾隆年问王大海《海岛逸志稿略》已有“荷兰罗盘”的记载。
这是以钉子做支撑，磁针可自由转动的罗盘。
十九世纪铁甲舰在国外出现，由于火炮发射时的强烈震动和铁甲对磁场的干扰，使早期的旱罗盘失去了作用。
为此，西方吸收了我国传统水罗盘的优点，创制了液体罗盘。
这种罗盘注入了液体，运转自如并可防震。
这种集东西方智慧的新式罗盘在鸦片战争中随着西洋的铁甲炮舰一同开进了最早发明指南针的中国。
正如鲁迅先扼腕而叹的那样，在我国漫长的封建社会中，罗盘主要是被阴阳先生用于看风水。
有趣的是国民党桂系军阀白崇禧倚重的第3兵团中将司令官张淦，军用指北针他不用，而传统的罗盘总是随身携带，走到哪里风水看到哪里。
他的罗盘绝对没有指出1949年广西的博白是他全军覆灭的“绝地”。
“中正式”（上）和“中式壹式”（下）行军指北针清末新建陆军已装备引进国外精密的罗盘，时任工部侍郎的“北洋”首领袁世凯编纂的《训练操法详晰图说》中就有“测向罗盘图说”外国引进。
抗日战争期间位于我国昆明的22兵工厂(1941年12月与51兵工厂合并为53兵工厂)根据德国的指北针研制生产了“中正式”和“中正壹式”(中正式的改进型)四用行军指北针，总量达31310个，它奠定了我国军用指北针近半个世纪的基本形态。
其之所以被冠以“行军”指北针，是有1：2．5万、1：5万、1：7．5万、1：10万几种比例的里程滚轮，方便在地形图上量读行军距离。
这种指北针在抗日战争和解放战争中，被装备或缴获的国共两军的军官们均视为珍物。
战争年代，我军使用的指北针同其它武器装备一样大多是取之于敌军的。
如1935年10月，红军第一方面军到达陕北吴起镇时，曾缴获国民党军队装备的美国温彻斯特公司制造的腕式泰勒军用指北针。
这种指北针内注满透明的阻尼液，可迅速判定方位。
又如1946年9月，定陶战役中，我军曾缴获国民党军整编第三师装备的美国陆军使用的指北针。
此种指北针有西方军队通用的测角单位6400密位和360度两种刻度和方位照准装置，是美军第二次世界大战时制式装备。
这两种指北针我军在抗美援朝战争中缴获颇多，并为我所用。
苏联阿德诺夫腕式指北针（左）和捷克制四用指北针（中间）、德国指北针（右）美国军用指北针50年代，我国曾引进前苏联的阿德里阿诺夫腕式指北针和捷克制带有阻尼液的四用指北针，其背面还有华沙条约国部队通用的6000密位与西方军队6400密位测角单位的换算表。
与此同时，我军根据“中正壹式”指北针，仿制了五一式指北针，此后的五五式、五七式、六二式、六五式都是五一式的改进型，大同小异。
如六五式是在六二式的基础上，着重对里程表进行了修改使之在量读距离的同时可得出行进时间。
此外，我军还根据缴获的美制怀表形铜壳指北针，改进国产五一式、怀表型、五五式、五七式、六五式军用指北针不同时期不同厂家出品的62式军用指北针八○式指北针制出了五七式普通型指北针。
1980年12月，经我国轻武器定型委员会通过定型的八0式五用指北针 (80—ZBZ)开始生产并列为装备，其主要技术指标为：方位角测量：0一OO至60 00分划(0度～360度)精度为(土2．5度)，磁针与分划盘结合为一体，能一起转动，分划盘数字改为反时针注记；里程表分划测量：有1：2．5万、1：5万、1：10万三种，精度在±2％；坐标梯尺：长尺80mm，短尺20mm，精度±0．5mm。
继八0式指北针之后，我军又设计了八一式指北针。
八一式与六二式相比，在结构上主要改动是：将菱形磁针改为磁方向盘，并在原照门位置增设了附有透镜的瞄准装置；将直尺由原位于指北针左侧改在指北针右侧，便于在现地使用地图或简易测图时瞄画方向线。
另增加了1．5伏五号电池盒及照明装置，以利于夜间作业。
八一式指北针虽未见装备部队，但提供了军用指北针超脱旧模式的思路。
我藏有20余种各式军用指北针，其中有俄罗斯军队轻便的AK炮兵指北针、德国的和瑞士精巧的DP一6军官型指北针。
以及缴获日本的指北针，美国的潜水指北针和英国军队自第一次世界大战沿用至70年代的MKZ马嘎尔型军用指北针。
我记得著名电影《阿拉伯的劳伦斯》中有个镜头，阿拉伯王子指着这种指北针说“一个很好的军用罗盘”。
瑞士DP一6军官型指北针美国潜水指北针和英国MKZ马嘎尔型军用指北针缴获侵华日军指北针缴获侵华日军腕式指北针测绘用指北针我国生产的外贸型指北针我作为中国探险协会和军事地理学会的成员，外出考察时却独钟情于我军的六二式(62一ZBZ)指北针。
无论是西藏东南的丛林，还是新疆的沙漠，内蒙古的戈壁，六二式指北针象忠实的伙伴总帮我突出“山重水复”的包围，进入“柳暗花明”的境地。
六二式指北针是我军装备较多时间较长的一种优良器材，用途多，故障少。
不同时期有“上”、“云”、“湘”等几种厂家制品。
值得一提的是六二式指北针的反光镜，可用于对空联络求救的信号镜，是野外生存的必要工具。
六二式指北针由磁针、刻度盘、方位玻璃框、角度摆、距离估定器、里程表、直尺和反光镜等部件组成。
可以用来判定方位，测定方角、量测距离和坡度，因而称四用指北针。
主要部件有：刻度盘：固定在磁针盒的周边，上面刻有内外两圈分划，内圈为60一00密位制，每个小分划是0—20密位；外圈为360度制，每个小分划是2度，分划值为反时针方向注记，主要用于量测方位角。
方位玻璃框：罩于刻度盘上，可以自由转动，玻璃上刻有东、南、西、北字样，用来配合刻度盘指示方位。
角度摆和角度表：角度摆连在磁针轴上的金属环，可以垂直摆动，指示高低角度，在磁针底盘内刻有角度分划称角度表，正负各60度，每个小分划是5度，两者相结合，用以测定坡度。
里程表：由指针、表盘、滚轮等组成，用以量取1：2．5万、1：5万、1：10万比例尺地形图上的里程。
距离估定器：指北针准星两侧尖端间部分，两尖端间宽12．3毫米，照门至准星的长度是123毫米，比例恰为1：10。
根据这个比例，照准目标，估出所测目标尺寸，可以求出到目标的距离。
使用指北针应注意检查磁针是否灵敏。
用一铁器(如小刀)扰乱磁针平静，若磁针迅速摆动后仍停在原来位置，即说明磁针灵敏可靠。
使用指北针不要靠近火炮、车辆等铁磁物物体(应离开10米以上距离)。
在磁铁矿等磁力异常地区不能使用。
指北针的具体使用，如测角、测距、测图等，属于军事地形学讲授的范畴。
这里不多说。
军用指北针62式军用指北针使用说明一、用途六.二式罗盘仪是测定方位、距离、水平、坡度（俯仰角度）、高度、行军间速度及测绘简单地图的一种简易测量器材，为便于夜间使用，在其各相应部位上涂有夜光粉。
二、结构简单介绍仪器主要由罗盘、里程计两部分构成，如（附图1）。
罗盘部分有提环（l），度盘座（2），在度盘座上划有两种刻线、外圈为360度分划制，每刻线为1度。
内圈为6000（密位）分划制，圆周共刻300刻线．每刻线线值为20（密位），内有磁针（3），测角器（4），俯仰角度的分划单位为度．每刻线为25度．可测量俯仰角度士60度。
里程计部分主要由里程分划表、速度时间表（8）、测轮（9）、齿轮指针等组成。
里程分划有l：50000，l：100000两种比例尺刻度值。
1：100000比例尺每刻线相应代表1公里。
l：50000每刻线相应代表0.5公里．可与具有相应比例或成倍比例的地图配合使用。
速度时间表分划有外侧表盘上有13、15、17、19、21、23、25公里/小时，内侧表盘上有10、14、16、18、20、22、24、30公里／小时。
（以V代表），共15种速度。
时间刻度中每一刻线相应代表5分钟（V25为10分钟）。
仪器的侧面有测绘尺，两端为距离估定器。
估定器两尖端长12.3毫米，照准与准星间长为123毫米．即为尖端长的10倍。
三、使用方法（一）测定方位1、测定现地东南西北方向（1）打开罗盘仪．使方位指标“△”对准“〇”；（2）转动罗盘仪．待磁针指北端对准“〇”后，此时所指的方向就是北方，在方位玻璃上就可直接读出现地东、南、西、北方向。
2、标定地图方位标定地图方位就是利用罗盘，使地图上的方位和现地方位一致（1）打开仪器，调整度盘座，使方位指标“△”对准本地区的磁偏角度数；（2）以测绘尺与地图上的真子午线或座标纵线（即东、西图廓的内图廓线）相切；（3）转动地图，使磁针北端指向“O’”，则地图上的方位和现地方位完全一致。
3、测定磁方位角A测定图上目标的磁方位角（1）用指北针精确标定地图并保持地图不动；（2）将测绘尺与所在点和目标点的连线相切，调整度盘座，使指标“△”对准“O”刻划线；（3）待磁针静止后，其北端所指度盘座上的刻度即为所在点至目标点的磁方位角数值。
