瓦斯传感器安装方法
瓦斯传感器安装方法
大家都知道瓦斯在人类的日常生活中，可说扮演了非常重要的角色;像食物烹调，要用瓦斯炉;洗澡用热水，要用瓦斯热水器;甚至连汽车都可用瓦斯当燃炓;另外像盖房子用的漂亮磁砖，都是用瓦斯烧出来的。那么大家知道瓦斯传感器安装方法吗?今天就由

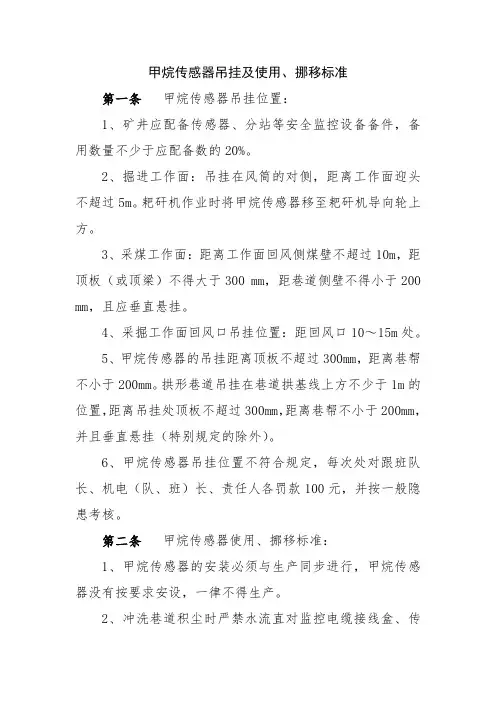

1、瓦斯传感器安装位置标准瓦斯传感器应垂直悬挂在巷道上方风流稳定的位置，距顶板(顶梁)不得大于300mm，距巷道侧壁不得小于
200mm，并应安装维护方便，不影响行人和行车。
2、采煤工作面回风隅角瓦斯传感器悬挂工作面溜子机头处支架下方;工作面瓦斯传感器吊挂在距工作面煤墙10~15
米位置处;回风瓦斯传感器吊挂在混合回风点以里10~15 米之间(回风巷布置有联络巷车场的，按车场口靠工作面侧巷道壁计算，向工作面方向10~ 15
米;没有联络巷车场的，按第一部皮带头处计算向工作面方向10~ 15 另一侧位置处;回风瓦斯传感器吊挂在混合回风点以里10~15
间(布置有联络巷车场的，按车场口靠工作面侧巷道壁计算，向迎头方向10~15 米;没有联络巷车场的，按第一部皮带头处计算向工
作面方向10~15
采煤工作面采用串联通风的，串联通风的瓦斯传感器吊挂在被串工作面轨道巷进风口向工作面方向10~15 米处;开拓、掘进工作面采用串联通风的，串联通风的瓦斯传感器吊挂在被串局部通风机吸入口前方3~5
开拓巷道使用耙装机的按照《煤矿安全规程》第七十四条规定需要安装瓦斯传感器，瓦斯传感器吊挂在距迎头小于5 的另一侧位置处。
瓦斯传感器出现故障后，需要采用便携式瓦斯检测。
压力传感器的安装方法及使用要求
●检查安装孔的尺寸 如果安装孔的尺寸不合适，传感器在安装过程中，其螺纹部分就很容易受到磨损。这不仅会影响设备的密封性能，而且使压力传感器不能充分发挥作用，甚至还可能产生安全隐患。只有合适的安装孔才能够避免螺纹的磨损（螺纹工业标准1/2-20 UNF 2B），通常可以采用安装孔测量仪对安装孔进行检测，以做出适当的调整。 ●保持安装孔的清洁 保持安装孔的清洁并防止熔料堵塞对保证设备的正常运行来说十分重要。在挤出机被清洁之前，所有的压力传感器都应该从机筒上拆除以避免损坏。在拆除传感器时，熔料有可能流入到安装孔中并硬化，如果这些残余的熔料没有被去除，当再次安装传感器时就可能造成其顶部受损。清洁工具包能够将这些熔料残余物去除。然而，重复的清洁过程有可能加深安装孔对传感器造成的损坏。如果这种情况发生，就应当采取措施来升高传感器在安装孔中的位置。 ●选择恰当的位置 当压力传感器的安装位置太靠近生产线的上游时，未熔融的物料可能会磨损传感器的顶部;如果传感器被安装在太靠后的位置，在传感器和螺杆行程之间可能会产生熔融物料的停滞区，熔料在那里有可能产生降解，压力信号也可能传递失真;如果传感器过于深入机筒，螺杆有可能在旋转过程中触碰到传感器的顶部而造成其损坏。一般来说，传感器可以位于滤网前面的机筒上、熔体泵的前后或者模具中。 ●仔细清洁 在使用钢丝刷或者特殊化合物对挤出机机筒进行清洁前，应该将所有的传感器都拆卸下来。因为这两种清洁方式都可能会造成传感器的震动膜受损。当机筒被加热时，也应该将传感器拆卸下来并使用不会产生磨损的软布来擦拭其顶部，同时传感器的孔洞也需要用清洁的钻孔机和导套清理干净。 ●保持干燥 尽管传感器的电路设计能够经受苛刻的挤出加工环境，但是多数传感器也不能绝对防水，在潮湿的环境下也不利于正常运行。因此，需要保证挤出机机筒的水冷装置中的水不会渗漏，否则会对传感器造成不利影响。如果传感器不得不暴露在水中或潮湿的环境下，就要选择具有极强防水性的特殊传感器。
煤矿各类模拟量传感器的安装及设置要求

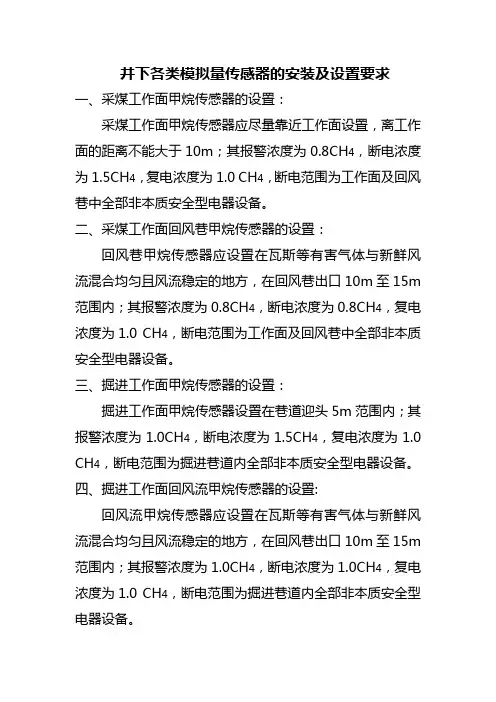

井下各类模拟量传感器的安装及设置要求 一、采煤工作面甲烷传感器的设置： 采煤工作面甲烷传感器应尽量靠近工作面设置，离工作面的距离不能大于10m；其报警浓度为0.8CH4，断电浓度为1.5CH4，复电浓度为 1.0 CH4，断电范围为工作面及回风巷中全部非本质安全型电器设备。 二、采煤工作面回风巷甲烷传感器的设置： 回风巷甲烷传感器应设置在瓦斯等有害气体与新鲜风流混合均匀且风流稳定的地方，在回风巷出口10m至15m范围内；其报警浓度为0.8CH4，断电浓度为0.8CH4，复电浓度为 1.0 CH4，断电范围为工作面及回风巷中全部非本质安全型电器设备。 三、掘进工作面甲烷传感器的设置： 掘进工作面甲烷传感器设置在巷道迎头5m范围内；其报警浓度为1.0CH4，断电浓度为1.5CH4，复电浓度为1.0 CH4，断电范围为掘进巷道内全部非本质安全型电器设备。 四、掘进工作面回风流甲烷传感器的设置: 回风流甲烷传感器应设置在瓦斯等有害气体与新鲜风流混合均匀且风流稳定的地方，在回风巷出口10m至15m范围内；其报警浓度为1.0CH4，断电浓度为1.0CH4，复电浓度为 1.0 CH4，断电范围为掘进巷道内全部非本质安全型电器设备。
五、掘进工作面进风流甲烷传感器的设置： 采用串联通风的掘进工作面，必须在被串工作面局部通风机前设置甲烷传感器；其报警浓度为0.5CH4，断电浓度为0.5CH4，复电浓度为0.5CH4，断电范围为掘进巷道内全部非本质安全型电器设备。 六、中央变电所甲烷传感器的设置： 设置在机电硐室进风流巷道进风处3-5m之内；其报警浓度为0.5CH4，断电浓度为0.5CH4，复电浓度为0.5CH4，断电范围为中央变电所内全部非本质安全型电器设备。 七、一氧化碳传感器和温度传感器的设置： 一氧化碳传感器应设在距回风流出口10m-15m范围内风流稳定、一氧化碳等有害气体与新鲜风流混合均匀的位置。 温度传感器应设置在距回风流出口10m-15m范围内，并不影响行人和行车，安装维护方便、风流稳定的位置。八、所有模拟量传感器都要设置在巷道上方，距巷壁不得小于200mm，距顶板不得大于300mm。
EBZ200掘进机 瓦斯传感器调校说明书
三一重型装备有限公司 附件： KG9701A型 低浓度甲烷传感器调校说明 版 本 号： V1.0 编写日期：2011.10.10
附件：KG9701A 型低浓度甲烷传感器调校说明 我司掘进机使用的瓦斯传感器为低浓度甲烷传感器KG9701A(0.00-4.00)%CH4，该传感器的零点、测试精度调校周期为15天一次。调校之前必须认真、仔细阅读本《KG9701A 型低浓度甲烷传感器调试说明》，然后再进行具体的操作。 一、结构特征： 图 1 瓦斯传感器的安装位置 图 2 瓦斯传感器的侧面接线口 图3 瓦斯传感器正面图 图4 瓦斯传感器调校遥控器 接线口 报警灯 显示窗 蜂鸣器 选择键 上升键 下降键
二、技术指标 1、整机工作电压：24VDC（本安电源） 2、测量范围：0.00% CH4~4.00%CH4 3、显示方式：四位红色数码管。 4、显示定义：（见图3） 1位 2位 3位 4位 左起第一位功能显示：“1”——调零 “2”——灵敏度调节“3”——调报警点 “4”——调断电点“5”——自检 后三位：测量值显示（单位：% CH4） 三、调校 1 零点调校 首先确保甲烷传感器线路连接正确，接通电源，是传感器进入正常的工作状态。预热20分钟后，在新鲜空气中观察传感器显示值是否为零，若有偏差，请将配套遥控器对准传感器显示窗，按动遥控器上的选择键，使显示窗内的小数码管显示“1”，然后再任意按动遥控器的上升键和下降键，使传感器显示窗的显示为零，即可完成传感器的校零工作。 2 精度调校 在完成传感器的零点调节后，第二步是传感器的进度调校。具体方法是：将通气罩旋在传感头气室的上面，不能太松动，保证通气效果。然后通入浓度约2.0%CH4的标准甲烷气体，通气流量控制在200ml/分钟。若传感器显示值与通入的甲烷气体浓度值不同，则请
温度传感器的结构和安装方法
热电偶的结构 热电偶前端接合的形状有3种类型，如图所示。可根据热电偶的类型、线径、使用温度，通过气焊、对焊、电阻焊、电弧焊、银焊等方法进行接合。 在工业应用中为了便于安装及延长热电偶的使用寿命，通常使用外加套管的方式。套管一般分为保护管型和铠装型。 1.带保护管的热电偶 是将热电偶的芯线以及绝缘管插入保护管使用的热电偶。保护管在防止芯线氧化、腐蚀的同时，还可以保持热电偶的机械强度。保护管有多种类型，常用的如下表所示。 材质 常用 温度℃ 最高使用温 度℃ 概要 金属保护管SUS304850950 适用于高温、酸性、碱性环境， 不适用于氧化性、还原性气体环境 SUS316850950比SUS304在高温中的耐蚀性好 SUS301S10001100Ni、Cr的含量高，耐热性强 SandviRP410501200 27Cr钢，适用于高温环境， 不适用于氧化性、还原性气体 Kanthal A-1 11001350Cr24%、%的耐热钢、在高温中机械强度高 镍铬合金11001250 Ni80%、Cr20%、适用于氧化环境，不适用于硫化、还原性气 体环境 非金属保护管石英管QT10001050抗热冲击性强，但机械强度低陶瓷管PT214001450氧化铝质，气密性优 高铝管PT115001550同上，抗热冲击性弱 刚玉管PT016001750高纯度铝管，抗热冲击性最弱碳化硅管 SiC 1250 1550 1350 1600 抗热冲击性强，但气密性差 在双保护管的外管上使用
氮化硅管 14001600与碳化硅管大致相同，适用于熔融铝 Si3N4 2.铠装型热电偶 铠装热电偶的测量原理与带保护管的热电偶相同。它使用纤细的金属管(称为套管)作为上图中绝缘管(陶瓷)的替代品，并使用氧化镁(MgO)等粉末作为绝缘材料。由于其外径较细且容易弯曲，所以最适合用来测量物体背面与狭小空隙等处的温度。此外，与带保护管的热电偶相比，其反应速度更为灵敏。铠装热电偶的套管外径范围较广，可以拉长加工为ф到ф的各种尺寸。芯线拉伸得越细，常用温度上限越低。如K型热电偶，套管外径ф的常用温度上限是600℃，ф的是1050℃。 热电阻的结构 如下图所示，热电阻的元件形状有3种，目前陶瓷封装型占主导地位。陶瓷封装型用于带保护管的热电阻以及铠装热电阻。陶瓷与玻璃封装型的铂线裸线直径为几十微米左右，云母板型的约为。引线则使用比元件线粗很多的铂合金线。
称重传感器的选型与应用
称重传感器的样式与应用 称重传感器是一种将质量信号转换成可测量的电信号输出的装置。简单的理解是，当力施加到称重传感器上时，质量信号将被转换成可测量的电信号，该电信号将通过电路输出到主板，以便由芯片进行处理和分析。然而，在使用传感器时，需要首先考虑传感器所处的工作环境，这对于正确选择称重传感器至关重要。它关系到传感器的正常运行、安全和使用寿命，甚至整个称重仪器的可靠性和安全性。 。 称重传感器运用于多个行业，为了满足各个行业的需求所以会有各种形状的传感器：S型称重传感器，单点式称重传感器，悬臂梁称重传感器，轮辐式称重传感器，双剪切梁式称重传感器，圆板式称重传感器，柱式称重传感器。 S型传感器上下平行梁和等应力工作梁组成，通过上下及对称辅助梁(8型)来进行力的传递。上下平行梁的根部尺寸较小，使之成为两平行柔性梁构成一框架，使它对垂直方向的力影响很小，使工作载荷垂直上下运动，准确地将力传递到工作梁上，使工作梁只感受垂直载荷，而对非工作力，力矩不敏感，这样就能有效地消除非工作力的影响。在两柔性梁之间为一等应力工作梁，测试应变计贴在中心梁平面的两边。由于等应力梁使应变计感受同一应变，桥路的输出为平均应力值的4倍，这样输出灵敏度较高，同时对贴片位置
要求 不高，贴片方便。 适用于吊钩秤、机电结合秤、料斗秤、料罐秤、包装秤、配料称重控制、试验机、力的监控及测量 单点传感器是基于平行四边形的原理，但是应该为应变仪的位置提供一个附加的中心横梁。从而完成测量平行四边形顶部和底部的梁和挠曲的任务。它的优点是应变仪离开位置时会受到偏心载荷的扭转作用。同时增加了结构的刚性。适用于自动轴重秤、无人零售柜、电子计价秤、小型平台秤等工业称重和生产过程称重。
甲烷传感器安设相关规定
甲烷传感器安设相关规定 低瓦斯矿井的采煤工作面，必须在工作面设置甲烷传感器。 高瓦斯和煤（岩）与瓦斯突出矿井的采煤工作面，必须在工作面及其回风巷设置甲烷传感器，在工作上隅角设置便携式甲烷检测报警仪。 岩（煤）与瓦斯突出矿井采煤工作面的甲烷传感器不能控制其进风巷内全部非本质安全型电气设备，则必须在进风巷设置甲烷传感器。 采煤工作面采用串联通风时，被串工作面的进风巷必须设置甲烷传感器。 采煤机必须设置机载式甲烷断电仪或便携式甲烷检测报警仪。 非长壁式采煤工作面甲烷传感器的设置参照上述规定执行。 （甲烷传感器垂直悬挂在巷道上风流稳定的位置，距顶板（顶梁）不得大于300mm，距巷道侧壁不得小于200mm，并应安装维护方便，不影响行人和行车。）1．低瓦斯矿井采煤工作面甲烷传感器的设置（图2-3-1） 。 瓦斯警报浓度：≥1%CH 4 瓦斯断电浓度：≥%CH 。 4 断电范围：工作及回风巷内全部非本质安全型电气设备。 。 复电浓度：＜1%CH 4 2．高瓦斯矿井采煤工作面甲烷传感器的设置（图2-3-2） 瓦斯警报浓度：T1=≥1%CH4，T2=≥1%CH4。 瓦斯断电浓度：T1=≥%CH4，T2=≥1%CH4。 断电范围：T1、T2——工作面及其回风巷内全部非本质安全型电气设备。 复电浓度：T1、T2＜1%CH4。 另：在工作面上隅角设置便携式瓦斯检测报警仪。
3．煤（岩）与瓦斯突出矿井采煤工作面甲烷传感器的设置（2-2-3） 瓦斯警报浓度：T 1=≥1%CH 4 ，T 2 =≥1%CH 4 。 瓦斯断电浓度：T 1=≥%CH 4 ，T 2 =≥1%CH 4 。 断电范围：T 1 ——工作面及其回风巷内全部非本质安全型电气设备。 T 2 ——工作面及其回风巷内全部非本质安全型电气设备。 复电浓度：T 1、T 2 ＜1%CH 4 。 若T1不能控制其入风巷内全部非本质安全型电气设备，则必须增设T3。 T3瓦斯警报浓度：≥% CH 4 。 T3瓦斯断电浓度：≥% CH 4 。 T3断电范围：工作面进风巷内全部非本质安全型电气设备。 T3复电浓度：＜% CH 4 。 另：在工作面上隅角设置便携式瓦斯检测报警仪（现场通常都是要求矿井在上隅角设置甲烷传感器）。 4．采煤工作面采用串联通风时，被串工作面的进风巷必须设置甲烷传感器（图2-3-4） T瓦斯警报浓度：≥% CH 4 。 T瓦斯断电浓度：≥% CH 4 。 T断电范围：被串采煤工作面及其进回风巷内全部非本质安全型电气设备。 T复电浓度：＜% CH 4 。
GJC4矿用低浓度甲烷传感器说明书瓦斯
1国家安全标志证号：MFB040052 GJC4煤矿用低浓度甲烷传感器（以下简称传感器）是为满足我国煤矿监测井下甲烷的需要而研制的。它可以连续自动地将井下甲烷浓度转换成标准电信号输送给关联设备，并具有就地显示甲烷浓度值、超限声光报警、断电功能及超高浓度断电保护载体催化元件等功能。适宜在有瓦斯煤尘爆炸危险的煤矿井下采掘工作面、机电峒室、回风巷道等地点固定使用。 2 型号及含义 G J C 4 ┬┬┬┬ ││││ │││└────测量范围，0～4% CH4 ││└──────催化式 │└────────测量甲烷用 └──────────传感器 传感器执行AQ 6203-2006行业标准和Q/AHSZ 12-2008企业标准。 传感器防爆型式为矿用本质安全兼隔爆型，防爆标志为“ExibdⅠ”。 3 主要特点 ?传感器采用新型单片机元件，电路结构简单，性能可靠，便于维护与调试。 ?传感器采用新标准的载体催化元件，使仪器性能更加稳定。 ?采用遥控发送器调校零点、灵敏度、报警点等功能，使调校方便简单。 ?传感器具有断电控制功能，并可任意设置断电点。 ?传感器采用新型开关电源，降低整机功耗，增加了传输距离。 ?传感器具有故障自检功能，便于使用和维护。 ?传感器在甲烷浓度超过4%CH4时，电路能切断催化元件电源以保护载体催化元件，并锁定所显示数值在超限状态。 ?传感器采用不锈钢做外壳，大大增加了仪器的抗冲击能力。 4 主要技术参数 ?使用环境条件 ①环境温度：0℃～+40℃； ②平均相对湿度：≤98%； ③大气压力：（80～116）kPa； ④风速：≤8m/s。 ⑤H2S气体浓度小于6×10-6。 ⑥使用场所：在具有甲烷、煤尘爆炸性气体混合物的煤矿井下且无显著震动和冲击的场合使 用。 ?主要技术指标 ①测量范围：0～4%CH4，三位有效值显示。 ②测量基本误差： 测量范围 % CH4基本误差 0.00～1.00 ±0.10% CH4 1.00～3.00 真值的±10% 3.00～ 4.00 ±0.30% CH4 ③显示值稳定性：≤0.04% CH4。 ④工作电压：9～24V DC。
震动传感器产品使用说明书
震动传感器产品使用说明书 一、YT-JB3A震动传感器应用：特别设计作金属和水泥墙防破坏用，适用于保险箱、金属门、密 室、钱箱和银行水泥墙、自动柜员机、ATM取款机、保险箱等防击防敲物体等保护防盗保险柜 是针对ATM/自助银行系统而设计研发的一种新型高灵敏度全向振动传感器，具有全向检测、灵敏度可调、高抗干扰能力、产品一致性和互换性好、体积小、可靠性高、价格低等特点。 二YT-JB3振动传感器主要性能： 灵敏度：高低可调 一致性及互换性：好 可靠性及抗干扰：无误触发、抗干扰强 自动复位：自动复位性强 信号的后期处理：简单 输出信号：开关信号，外观小巧，安装调试方便。 无需外接振动分析板：产品内部设计振动分析放大电路 三、YT-JB3主要性能参数： 1、工作电压：12VDC（红线V+ 屏蔽线V-）； 2、灵敏度：大于等于0.2g； 3、频率范围：0.5HZ～20HZ； 4、工作温度范围：-10℃～50℃； 5、体积： 6.0㎝×4.5㎝×2.1㎝ 6、检测方向：全向。 7、信号输出：开关信号（黄/白线）； 8、输出脉冲宽度：与振动信号幅度成正比； 控制防范：每只振动探测器可控制 10m 2 左右的房间。 灵敏度：在探测器警戒防范区内，以 60kg（±5kg）体重的人用≥1kg钢锤或其它工具打墙1－3次报警。报警延时： 1－8秒； 报警输出：继电器常闭（警戒为常闭、报警常开）。 防拆功能：打开探测器盒盖或断电源线时报警。 误报率低：在电路中采用特殊信号处理电路，使之误报率最小 警戒电流≦ 47mA，报警电流≦ 30mA。 四、使用中注意的问题： YT-JB3振动传感器与其他的振动传感器一样，安装时使用粘结胶固定，以减小振动源至传感器之间的信号衰减。
加速度传感器的安装方法
加速度传感器的安装方法 1.目的： 将用书面形式来阐述加速度计的粘接式安装方法，我们的工程师在这个应用领域中进行了许多调查研究并得出结论：正确的加速度计粘接方法是十分重要的。这些信息将有助于测试工程师和技师在粘接一些特殊类型的传感器时获得更好的帮助并做出更好的决定。 2.背景： 测试工程师和技师们常常会问：如何避免在安装被测物体表面上不用打出螺孔而进行加速度计的安装？例如合成和碾压材料表面安装时厚度不足，在一块很小的表面区域中存在着很多不牢固的整体性结构，多样性的安装方式使得加速度计的安装方式具有很大的随意性，在这种状况下我们使用粘接剂粘合加速度计是最合适的安装方式。 测试人员将会决定在什么样的环境下采用什么类型的粘接剂更符合测试要求。加速度计的自然频率由粘接的耦合程度决定，选择正确的粘合剂将是很重要的一步。有些重要的问题是必须要考虑的：加速度计的重量，测试时的频率和带宽，测试时的振幅和温度。还要考虑一些测试过程中会出现的问题：正弦曲线的受限和测试中出现的随机振动。通常，工程师和技师将会根据测试不同的需求选择合适的粘接剂来粘接加速度计。 这些粘接剂包括：氰基丙烯酸盐,磁铁，双面胶带，石蜡，热粘接剂等，问题的关键在于如何能够有效的选择和使用这些粘接剂。下面我们来解决这些问题。在正弦振动测试过程中751-100和2226C是两种典型的被广泛应用的加速度计，分别用氰基丙烯酸盐,磁铁，双面胶带，石蜡，热粘接剂对它进行粘接。一般在高温控制室中进行，以此来校验加速度计在其他温度改变之前的频率响应。用热电偶来监控烤箱中的温度用于校准加速度计。 ３.建议： 在加速度计的粘接过程中，粘合剂的使用数量将在加速度计能否达到良好的频率响应中起到很关键的作用。在一块小的薄膜上尽可能的用最少的粘接剂粘接加速度计将会直接的促进加速度计频率响应传送性能的提高。在安装传感器之前要用碳氢化合物的溶解液：比如（Loctite? X-NMS）来清洁其要安装的表面，在安装传感器的时候通常要用到氰基丙烯酸盐, 磁铁，双面胶带，石蜡，将它们均匀地涂抹在粘接加速度计被粘表面，合适的厚度将会起到良好的粘接效果。热粘接剂的使用有很多的注意事项，要注意安装过程中热粘接剂的凝固时间。 751-100和2226C是两种最具有代表的普通加速度计。751-100重7.8克，在测试高频振动时，频率响应在1－15K HZ。2226C重2.8克，在使用氰基丙烯酸盐粘接到高频振动台的时候，频率响应在1－5K HZ。 粘接剂安装方法介绍： 氰基丙烯酸盐 在测试传感器中一个加速度计的重量一般小于10克，这是它们的优势所在，在751-100和2226C两种传感器的粘接中可以使用氰基丙烯酸盐的粘合剂，使用温度范围通常在-18°C 到+121°C之间。氰基丙烯酸盐的粘合剂也可用于121°C之上，通常能达到177°C。氰基丙烯酸盐是一种用于粘合坚固塑料的胶液，这种胶液可用于粘接金属，玻璃，橡胶和各种塑料。使用氰基丙烯酸盐的稀释剂可以加快凝固时间。通常氰基丙烯酸盐用来粘接铝，不锈钢。甲基氰基丙烯酸盐通常被推荐用来粘接和固定金属和玻璃。不能确定的是氰基丙烯酸酯在其他材料方面的应用，我们还需要做进一步的测试。 优点： 1.室温时粘接效果好，凝固时间较快。 2.频率响应宽，温度范围宽。 缺点：
瓦斯传感器定义值设置67340
4 一般要求 4．1瓦斯矿井必须装备煤矿安全监控系统。 4．2煤矿安全监控系统必须24h连续运行。 4．3接入煤矿安全监控系统的各类传感器稳定性应不小于15d。 4．4煤矿安全监控系统传感器的数据或状态应传输到地面主机。 4．5煤矿必须按矿用产品安全标志证书规定的型号选择监控系统的传感器、断电控制器等关联设备，严禁对不同系统间的设备进行置换。 4．6原国有重点煤矿必须实现矿务局（公司）所属高瓦斯和煤与瓦斯突出矿井的安全监控系统联网；国有地方和乡镇煤矿必须实现县（市）范围内高瓦斯和煤与瓦斯突出矿井安全监控系统联网。 4．7矿长、矿技术负责人、爆破工、采掘区队长、通风区队长、工程技术人员、班长、流动电钳工、安全监测工下井时，必须携带便携式甲烷检测报警仪或甲烷检测报警矿灯。瓦斯检查工下井时必须携带便携式甲烷检测报警仪和光学甲烷检测仪。 4．8煤矿采掘工、打眼工、在回风流工作的工人下井时宜携带甲烷检测报警矿灯或甲烷报警矿灯。 5．设计和安装 5．1煤矿编制采区设计、采掘作业规程和安全技术措施时，必须对安全监控设备的种类、数量和位置，信号电缆和电源电缆的敷设，断电区域等做出明确规定，并绘制布置图和断电控制图。 5．2安全监控设备之间必须使用专用阻燃电缆连接，严禁与调度电话电线和动力电缆等共用。 5．3 井下分站应设置在便于人员观察、调试、检验及支护良好、无滴水、无杂物的进风巷道或硐室中，安设时应垫支架，或吊挂在巷道中，使其距巷道底板不小于300mm。 5．4隔爆兼本质安全型防爆电源宜设置在采区变电所，严禁设置在下列区域：（1）断电范围内；（2）低瓦斯和高瓦斯矿井的采煤工作面和回风巷内；（3）煤与瓦斯突出矿井的采煤工作面、进风巷和回风巷；（4）掘进工作面内；（5）采用串联通风的被串采煤工作面、进风巷和回风巷；（6）采用串联通风的被串掘进巷道内。 5．5安全监控设备的供电电源必须取自被控开关的电源侧，严禁接在被控开关的负荷侧。宜为井下安全监控设备提供专用供电电源。 5．6 安装断电控制时，必须根据断电范围要求，提供断电条件，并接通井下电源及控制线。断电控制器与被控开关之间必须正确接线，具体方法由煤矿主要技术负责人审定(接线方法参见附录A)。 5．7与安全监控设备关联的电气设备、电源线和控制线在改线或拆除时，必须与安全监控管理部门共同处理。检修与安全监控设备关联的电气设备，需要监控设备停止运行时，必须
KCO-AV一氧化碳传感器维护及使用说明书 (HK1.7适农版)
安装使用传感之前，请仔细阅读本说明书，以便正确地使用和维护。 一、产品概述 KCO系列一氧化碳传感器是可以应用于检测危险一氧化碳泄漏场所，采用进口电化学式传感器，具有信号稳定，精度高等优点，防爆接线方式适用于各种危险场所。 二、产品特性 -先进的微处理器技术 -0－1000ppm量程规格，用户可根据实际要求而定。 -防爆设计，快速，可信，稳定。 -12-30V直流电源供电 -RS485输出（选配） -标配三线制4-20mA模拟信号输出;二线制输出或继电器输出（选配） -反应速度快，测量精度高 -最佳的性能和较低的安装费用 -维护费用低 三、技术参数 检测气体：空气中的一氧化碳(CO) 量程：0-1000ppm量程范围可根据实际要求而定 精度：＜±3%(F.S) 最小读数：0.1ppm 响应时间：≤30秒 传感器寿命：24个月 传感器类型:电化学 电源：12-30V直流电源供电 检测方式：扩散式 工作方式：长期连续工作 输出信号：标配三线制4-20mA模拟信号输出;二线制输出,继电器输出或RS485输出（选配） 连线方式：G1/2阳螺纹防爆软管 电缆规格：型号RVVP3×1.0mm2信号传输距离：≥1000米 结构材料：压铸铝 防爆标志：Ex dIICT6 防护等级：IP65 工作温度：-20～50℃（特殊要求根据需要而定） 工作湿度：≤90%RH 尺寸：183×143×92mm 重量：≤1.2kg 四、线性对比公式 电流型：（最大测量范围-最小测量范围）/(20-4)=当前值/(当前电流值-4) ******当前+最小测量范围值，才是实际值。 电压型：0-10V 输出（最大测量范围-最小测量范围）/10=当前设备值/(当前电压值) ******当前+最小测量范围值，才是实际值。 电压型：0-5V输出（最大测量范围-最小测量范围）/5=当前设备值/(当前电压值) ******当前+最小测量范围 五、外形尺寸
称重传感器使用方法
如何测量梁式称重传感器好坏 用万用表什么样测量梁式称重传感器的好坏？ 首先测量一下传感器输入端及输出端的电阻值，如果有此传感器的合格证的话，与合格证中标明的电阻做对比，如测得的数值超出标准范围， 说明此传感器有问题。目前常用的传感器阻值为两种： 一种是低阻的，输入端为：400Ω±20Ω，输出端为：350Ω±5Ω； 一种是高阻的，输入端为：800Ω±20Ω，输出端为：700Ω±5Ω； 另外还可以测量一下传感器的输出信号，用数字万用表的MV电压档，将传感器的输入端加上10VDC，然后测一下传感器的输出端电压，此电压值=10V X 传感器灵敏度X 传 感器的受力值/传感器量程值；如果测量出的数值与计算出的数值相差较大，说明此传感器已损坏 称重传感器本身输出的是毫伏信号 4~20毫安指的是电流信号经过放大的 供电一般都是24V交流的电源 怎么用万用表判断称重传感器的输出与输入的四根线 还有正负 称重传感器输出电阻一般为350、480、700、1000欧姆，输入端一般会进行一些温度、灵敏度的补偿，因此输入端电阻会比输出端高20~100欧姆，因此用万用表量一下电阻 值可以判断出来。一般习惯输入和输出颜色为红黑绿白：红白绿兰等分标表示V+、V-、S+、S-。 一称重传感器上标有EXC+ EXC- SIG+SIG- 我想知道哪两个代表电源哪两个代表信号 2011-1-13 02:33 一般都6根线。 E当然是电源，10V。 SIG是反馈回去的MV称重信号。 还有两路是电源E的现场电压返回值（比10V略小，因为线损）。单片机运算的时候按照这个计算，有的工程图省事就在显示仪后边与E相短。也是可以的。 称重传感器的接线方法时间：称重传感器的出线方式有4线和6线两种，模块或称重变送器的接线也有4线和6线两种，要接4线还是6线首先要看你的硬件要求是怎样的，原则是：传感器能接6线的不接4线，必须接4线的就要进行短接。 一般的称重传感器都是六线制的，当接成四线制时，电源线(EXC-,EXC+)与反馈线(SEN-,SEN+)就分别短接了。SEN+和SEN-是补偿线路电阻用的。SEN+和EXC+是通路的，SEN-和 EXC-是通路的。（激励：EXC+,EXC-，反馈: SENS+,SENS-信号：SIG+,SIG-） EXC+和EXC-是给称重传感器供电的，但是由于称重模块和传感器之间的线路损耗，实际上传感器接收到的电压会小于供电电压。每个称重传感器都有一个mV/V的特性，它输出 的mV信号与接收到的电压密切相关，SENS+和SENS-实际上是称重传感器内的一个高阻抗回路，可 以将称重模块实际接收到的电压反馈给称重模块。假设EXC+和EXC-为10V,线路损耗，传感器2mV/V，实际上传感器输出最大信号为()*2=19mV，而不是20mV。此时称重传感器内部
煤矿甲烷传感器的安装示意图教学提纲
煤矿甲烷传感器的安 装示意图

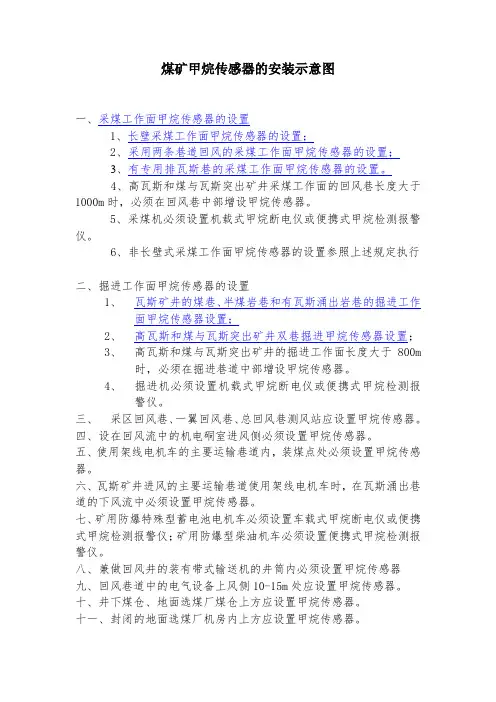

煤矿甲烷传感器的安装示意图 一、采煤工作面甲烷传感器的设置 1、长壁采煤工作面甲烷传感器的设置； 2、采用两条巷道回风的采煤工作面甲烷传感器的设置； 3、有专用排瓦斯巷的采煤工作面甲烷传感器的设置。 4、高瓦斯和煤与瓦斯突出矿井采煤工作面的回风巷长度大于1000m时，必须在回风巷中部增设甲烷传感器。 5、采煤机必须设置机载式甲烷断电仪或便携式甲烷检测报警仪。 6、非长壁式采煤工作面甲烷传感器的设置参照上述规定执行 二、掘进工作面甲烷传感器的设置 1、瓦斯矿井的煤巷、半煤岩巷和有瓦斯涌出岩巷的掘进工 作面甲烷传感器设置； 2、高瓦斯和煤与瓦斯突出矿井双巷掘进甲烷传感器设置； 3、高瓦斯和煤与瓦斯突出矿井的掘进工作面长度大于800m 时，必须在掘进巷道中部增设甲烷传感器。 4、掘进机必须设置机载式甲烷断电仪或便携式甲烷检测报 警仪。 三、采区回风巷、一翼回风巷、总回风巷测风站应设置甲烷传感器。 四、设在回风流中的机电硐室进风侧必须设置甲烷传感器。 五、使用架线电机车的主要运输巷道内，装煤点处必须设置甲烷传感器。 六、瓦斯矿井进风的主要运输巷道使用架线电机车时，在瓦斯涌出巷道的下风流中必须设置甲烷传感器。 七、矿用防爆特殊型蓄电池电机车必须设置车载式甲烷断电仪或便携式甲烷检测报警仪；矿用防爆型柴油机车必须设置便携式甲烷检测报警仪。 八、兼做回风井的装有带式输送机的井筒内必须设置甲烷传感器 九、回风巷道中的电气设备上风侧10-15m处应设置甲烷传感器。 十、井下煤仓、地面选煤厂煤仓上方应设置甲烷传感器。
十一、封闭的地面选煤厂机房内上方应设置甲烷传感器。 十二、封闭的带式输送机地面走廊上方宜设置甲烷传感器。 十三、瓦斯抽放泵站甲烷传感器的设置： 6．3采煤工作面甲烷传感器的设置 6．3．1 长壁采煤工作面甲烷传感器必须按图1设置。U型通风方式在上隅角设置甲烷传感器T0，工作面设置甲烷传感器T1，工作面回风巷设置甲烷传感器T2；若煤与瓦斯突出矿井的甲烷传感器T1不能控制采煤工作面进风巷内全部非本质安全型电气设备，则在进风巷设置甲烷传感器T3；低瓦斯和高瓦斯矿井采煤工作面采用串联通风时，被串工作面的进风巷设置甲烷传感器T4，如图1a所示。Z 型、Y型、H型和W型通风方式的采煤工作面甲烷传感器的设置参照上述规定执行，如图1b-e所示。 图1a U型通风方式采煤工作面甲烷传感器的设置 图1b Z型通风方式采煤工作面甲烷传感器的设置
