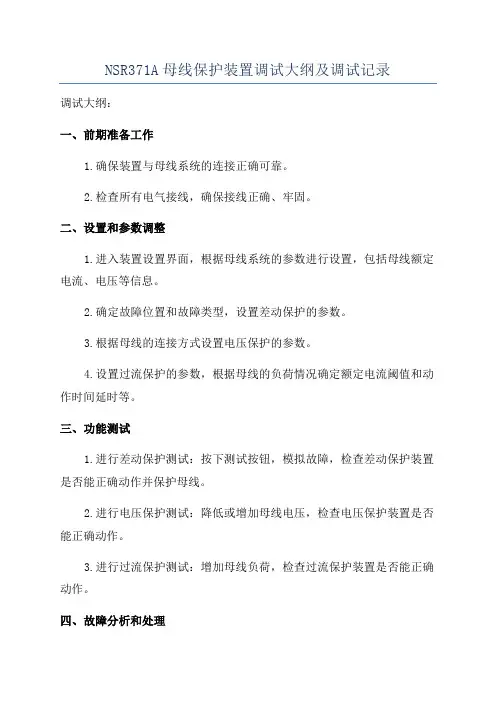

NSR371A母线保护装置调试大纲及调试记录

NSR371A母线保护装置工程调试大纲及调试记录合同号:工程名:产品编号:检测人员:检验人员:检测日期:南京南瑞集团公司继电保护技术分公司本调试大纲用于指导NSR371A母线保护装置的正确调试使用。

本保护的软件和硬件已经定型，调试工作的主要任务就是检查保护的硬件完好性。

本大纲列出了对本装置所需完成的试验项目，装置出厂时由调试人员完成各项试验，同时也供现场试验时参考。

在装置出厂前，调试人员应完成本大纲规定的各项检验内容，并认真填写试验记录。

检验人员应对装置的各主要保护功能和定值精度进行检验。

本调试大纲需配合《NSR-371A母线保护装置技术使用说明书》一起使用。

试验注意事项：1.试验前请仔细阅读本试验大纲及相关说明书；2.不触摸模件电路，不带电插拔模件；3.使用的电烙铁、示波器必须与屏柜可靠接地；4.试验前应检查屏柜及装置在运输中是否有明显的损伤或螺丝松动。

特别是CT回路的螺丝及连片。

不允许有丝毫松动的情况；5.校对程序校验码及程序形成时间。

试验仪器：1.精度满足要求的继电保护实验仪一台及试验联接线一套；2.三位半以上精度数字万用表一只；3.高电压发生器一台；4.500V 绝缘摇表一台；5.耐压仪一台；试验资料：1.NSR-371A母线保护装置技术使用说明书；2.NSR-371A母线保护装置模件外回路端子定义图；3.相关工程设计资料。

1.额定参数核定：对符合要求的项目，标示“√”。

2.装置外观检查:结果符合要求时，标示“√”, 否则标示“×”,没有则标“/”。

1）机箱表面平整、清洁、无划痕、紧固件无松动、脱落及锈蚀现象；□2）面板装置型号、产品标识及厂牌清晰无误，符合设计要求；□3）面板指示灯标示是否正确且与说明书是否一致；□4）操作键盘标示是否正确且与说明书是否一致；□5）插件标示是否正确及与且说明书是否一致；□6）装置与屏柜接地铜排连接线正确可靠；□3.单板测试:确认单模件已通过测试。

□4.绝缘耐压试验（此项试验由检测人员进行，检验人员见证）:4.1用裸铜导线将装置所有交流端子相连，直流端子相连，强电端子相连，弱电端子相连。

4.2用500V 摇表，按下表分别测量装置各部件之间的绝缘电阻，绝缘电阻应≥50MΩ。

4.3仅插入交流、电源、开入和开出插件，其余插件均拔出，按下表进行耐压试验。

4.4检查装置与屏柜接地线的联接方式是否正确可靠。

机箱屏蔽接地应采用专用接地导线直接到屏柜的接地铜排上。

检查结果正常：是□否□5.通电测试:结果符合要求时，标示“√”, 否则标示“×”，没有则标“/”。

检查结果正常：是□否□6.装置硬件测试:6.1保护模拟量精度测试注：模拟量的支路数以实际工程配线为准。

6.2以U1a为基准，改变各电压相角测试6.3以U1a为基准，改变各支路电流相角测试。

注：模拟量的支路数以实际工程配线为准。

6.4启动模拟量精度测试注：模拟量的支路数以实际工程配线为准。

7.48V开入回路测试:结果符合要求时，标示“√”, 否则标示“×”,没有则标“/”。

注：备用根据工程实际需要才配置显示，其它开入需根据工程实际需要决定。

试验结果：□合格□不合格8.强电失灵开入回路测试:结果符合要求时，标示“√”, 否则标示“×”,没有则标“/”。

注：失灵开入按实际工程接线为准。

试验结果：□合格□不合格9.强电刀闸开入回路测试注：刀闸开入按实际工程接线为准。

试验结果：□合格□不合格10.其它强电开入回路测试试验结果：□合格□不合格11.信号开出回路测试结果符合要求时，标示“√”, 否则标示“×”,没有则标“/”。

试验结果：□合格□不合格12.跳闸出口回路测试:结果符合要求时，标示“√”, 否则标示“×”,没有则标“/”。

注：出口支路按实际工程接线为准。

用快速通断表测试接点或在需测试的支路上加电流。

试验结果：□合格□不合格13.整定定值测试:结果符合要求时，标示“√”, 否则标示“×”,没有则标“/”1）定值可正常修改、保存、不丢失。

□2）定值超过上下限范围不可整定。

□3）定值区的切换以及拷贝功能正常；定值修改记录查询正常。

□14.保护逻辑测试:1）试验时需投入对应保护功能的保护压板、保护控制字和保护软压板。

现场调试时退出所有的出口压板。

2）有保护压板和控制字及保护软压板的保护功能需分别检测其功能正确性。

3）屏柜测试时需检测出口压板的正确性。

14.1区外故障测试:1）不加电压，在I母和II母线上各选一条支路及母联，CT变比设成一致。

同时在此2条支路和母联支路上加同相电流，II母支路和母联支路电流相位同相位并与I母支路相位差180°，电流幅值大于差动保护启动电流定值，母线差动保护应不动作。

2）从液晶显示观察应无I母和II母小差电流及大差电流。

试验结果：□合格□不合格14.2区内故障测试:14.2．1差动保护电流启动定值试验任选一条非母联支路，在该支路上加任一相电流，缓慢调节电流大小，大于差动保护启动电流定值时，母线差动保护应瞬时动作，切除母联及该支路所在母线上的所有支路，母线差动动作信号灯应亮。

2倍定值动作时间应≤15ms。

试验结果：□合格□不合格14.2．2 比率制动系数试验不加电压；可适当抬高CT断线闭锁定值。

任选I母线上2条CT变比相同的支路，同时在此2条支路的同相加相角差180°的电流，电流幅值一样，此时电流平衡，再缓慢增加其中一条支路上的电流致差动保护动作，记录此时电流值，计算出制动系数。

例：差动定值为2，支路I1分别取1A、2A、3A、4A、5A、6A，调节I2大小，记录差动保护动作时电流大小，计算出拐点后K系数。

试验结果：□合格□不合格14.2．3 验证电压闭锁元件1)电压闭锁元件为装置内部固定定值，低电压为0.7倍Un，负序电压U2为6V，零序电压3U0为4V。

2)任选I母线上一条支路（非联络支路），加正常母线电压，再加任一相电流大于差动启动电流定值，母线差动保护应不动作。

3)再改变电压幅值或相角，让任一电压闭锁元件开放，母线差动保护应动作，切除母联及该支路所在母线上的所有支路，母线差动动作信号灯应亮。

试验结果：□合格□不合格14.3 母线运行方式识别测试:14.3．1 互联运行测试1）互联压板致互联投入母线互联压板，装置应正确报出“母线互联”，装置面板互联灯点亮，然后分别模拟母线任一间隔A、B、C三相故障，装置应大差动作跳所有支路。

试验结果：□合格□不合格2）刀闸双跨致互联任选一支路，先挂I母刀闸，再和上II母刀，装置应正确报出“母线互联”；装置面板互联灯点，然后分别模拟母线任一间隔A、B、C三相故障，装置应大差动作跳所有支路。

试验结果：□合格□不合格3）母联CT断线致互联加正常电压，在母联支路加任一相电流，满足CT断线闭锁条件，装置应能正确报出“母线互联”，装置面板互联灯点，然后分别模拟I母和II母分相故障，装置应大差动作跳所有支路。

试验结果：□合格□不合格14.3．2分列运行测试1）分列状态测试投入母线分列压板，开入母联TWJ，保护装置应进入分列状态，然后在母联加入电流，测试I母和II母小差是否均为0试验结果：□合格□不合格2）分列运行死区测试投入母线分列压板，开入母联TWJ；不加电压，然后在母联和II母任一支路加入同向A 相电流大于差动保护启动电流定值，保护装置应II母差动动作。

试验结果：□合格□不合格14.3．3刀闸变位处理此项试验程序判支路有流时只判A相，所以A相试验时，装置会发刀闸位置异常后差动动作；BC相试验时，装置不发刀闸位置异常，仅靠记忆功能使得差动保护动作1）单合→双合任选一支路，先挂上该支路的I母刀闸，再挂上该支路的II母刀闸，装置应发母线互联告警，装置面板互联灯点亮。

先挂II母刀闸再挂I母刀闸重复测试。

装置应发母线互联告警，装置面板互联灯点亮。

试验结果：□合格□不合格2）单合→双分在I母上任选2条支路，刀闸都挂在I母，不加电压，在此2条支路的A相加相位相反的平衡电流，电流幅值大于差动保护启动电流定值，然后断开其中一支路的刀闸，装置应记忆该支路刀闸位置，I母差动不动作，装置发位置异常告警，装置面板位置告警灯点亮。

同样方法在II母线上测试。

试验结果：□合格□不合格3）双合→单合任选一条支路刀闸挂在I母，再选一条支路刀闸双跨，加正常电压，在I母支路和双跨支路加方向相反的平衡电流，在母联支路加与双跨支路同向电流，此时母线互联，母线无大差电流，有I母小差电流，无II母小差电流，将双跨支路的I母刀闸断开，装置应能自动识别刀闸变位，装置无大差差流，I母和II母无小差电流。

试验结果：□合格□不合格4）双分→单合选一条支路挂在II母，加正常电压，在改支路和母联支路A相加同向1A电流，再选一支路不挂刀闸，加反向1A电流，此时I母小差是1A,没有大差电流，将没挂刀闸的支路I 母刀闸合上装置应能自动识别刀闸变位，I母小差电流消失，同时发位置告警信号。

试验结果：□合格□不合格5）多刀闸同时变位任选2条支路，在A相加反向同幅值电流，此时装置无大差无小差，同时将此2支路分别挂在I母和II母，装置应不认刀闸变位，发位置异常信号，装置面板位置告警灯点亮，同时无大差和小差，刀闸位置确认后，装置应有I母小差和II母小差无大差电流。

试验结果：□合格□不合格14.4 母联失灵保护测试:1）不加电压，在I母和II母支路各选一条支路及母联支路上加上平衡负荷电流，再将外部“母联失灵起动”开入，在5s内调节电流，电流大于母联失灵电流定值，经延时后，母联失灵应可靠动作跳I 母和II母。

2）差动启动母联失灵不加电压，在I母和II母支路各选一条支路及母联支路上加上平衡负荷电流，母联电流大于母联分段失灵电流定值。

增大I母支路上的支路电流，使得母差跳I母动作，母联电流不退，经延时后，母联失灵应可靠动作跳I 母和II母。

同理增大II母支路上的支路电流，使得母差跳II母动作，母联电流不退，经延时后，母联失灵应可靠动作跳I 母和II母3）母联过流启动母联失灵不加电压，在I母和II母支路各选一条支路及母联支路上加上平衡负荷电流。

母联电流大于母联分段失灵电流定值。

再将“母联失灵起动”开入，经延时后，母联失灵应可靠动作跳I 母和II母。

“母联失灵起动”开入后，若该开入保持5s动作不返回时，保护装置发“母联失灵长起动”告警信号，同时退出该功能试验结果：□合格□不合格14.5 母联死区保护测试:14.5．1 母线并列运行于死区故障1) 母联开关为合（母联TWJ接点无开入，且分裂压板退出），I母和II母各选一条支路，CT变比设成与母联CT变比一致，将Ⅱ母线上支路的跳闸接点作为母联TWJ接点的控制开入量。

2) 不加电压，同时在母联和这两支路同相加同相位电流，电流幅值大于差动保护启动电流定值，I母差动先动作，母联TWJ接点接点有正电，母联开关断开，经150ms死区延时后，II母差动动作。
