光芯片制造工艺

光芯片制造工艺

光芯片制造工艺光芯片是一种集成了光电子学器件的微型化芯片,它能够将电信号转化成光信号,或将光信号转化成电信号,是光通信和光电子领域中的重要组成部分。

光芯片的制造工艺是一项复杂的过程,需要多种工艺技术的高度集成和精密控制。

本文将对光芯片的制造工艺进行详细介绍,包括工艺流程、关键工艺技术以及未来发展趋势。

一、光芯片的制造工艺流程光芯片的制造工艺流程主要包括芯片设计、芯片制备、芯片测试和封装等环节。

下面将对光芯片的制造工艺流程进行详细介绍。

1. 芯片设计光芯片的设计是制造工艺的第一步,它决定了光芯片的结构、功能和性能。

在芯片设计过程中,需要考虑材料的选择、器件的排列和布局、电路的连接和布线等因素,以确保光芯片能够实现预期的功能和性能。

2. 芯片制备在芯片设计完成后,就需要进行芯片的制备工艺。

芯片制备主要包括材料生长、器件加工、光刻和离子注入等步骤。

材料生长是指在衬底上生长出所需的光电子材料,包括III-V族化合物半导体材料和硅基材料等。

器件加工是指将设计好的器件结构,如激光器、调制器和光探测器等加工成所需的形状和尺寸。

光刻是一种半导体器件制造中的常用工艺方法,它是通过光刻胶、掩膜和光源等设备,将光刻胶覆盖在半导体晶圆上,再照射光源,最后通过显影工艺形成所需的图形。

离子注入是指利用离子束对半导体器件进行掺杂,以改变其电学性能。

3. 芯片测试芯片制备完成后,就需要进行芯片测试。

芯片测试是对光芯片的性能进行验证和评估的过程,包括DC和RF特性测试、光学性能测试和耐受性测试等。

DC和RF特性测试是指对光芯片的电学性能进行测试,包括电流-电压特性和频率响应特性等。

光学性能测试是指对光芯片的光学性能进行测试,包括光谱特性和波导特性等。

耐受性测试是指对光芯片在不同环境下的耐受性进行测试,包括温度、湿度和辐射等。

4. 芯片封装芯片测试完成后,就需要对芯片进行封装。

芯片封装主要包括封装材料的选择、封装工艺的设计和封装设备的制备等步骤。

集成电路制造的工艺和技术

集成电路制造的工艺和技术

集成电路制造的工艺和技术集成电路制造技术是现代电子工业的支柱之一。

它是以硅晶片为载体,采用多种制造工艺和技术,将成千上万个微小元件组装在一起形成各种功能电路。

该技术的成功应用不仅促进了电子工业的高速发展,而且推动了人类社会的快速进步。

1. 集成电路制造的概述集成电路制造是指将各种微小的电子器件集成在一起,形成具有特定功能的芯片。

它是应用了材料科学、半导体物理学、化学制造技术等多种科学技术而形成的复杂工艺。

集成电路生产具有以下优势:1)能够提高产品的可靠性和一致性,减少制造成本;2)大大降低产品的功耗和尺寸,提高了产品的性能;3)大量减少电子设备的重量和体积,提高了设备的移动性和维护性。

2. 集成电路制造的工艺集成电路制造的工艺包括晶体生长、晶片加工、电路设计与刻蚀、金属线路布图等工序。

其中,晶体生长是最关键的步骤之一。

通常采用化学气相沉积(CVD)、液相化学淀积(LPCVD)、分子束外延(MBE)等方法实现晶体生长。

然后,需要对晶片进行本底处理、光刻、腐蚀、离子注入等工艺,完成芯片的制造。

3. 集成电路制造的技术在集成电路制造过程中,还需要采用多种技术,来保障芯片的可靠性和性能。

其中,最重要的技术包括以下几种:1)光刻技术:采用光刻胶和紫外线等手段,实现对芯片的具体电路设计的精细定义。

2)腐蚀技术:利用湿腐蚀或干蚀刻等方法,将芯片上无关部分刻蚀掉,形成固定的电路连接。

3)化学氧化法:将硅片放入氢气和氧气的匀浆中,在硅片表面形成了一层极薄的氧化硅膜,可提高硅片的质量和保护它的其他部分。

4. 集成电路制造的发展随着科技的飞速发展,集成电路制造技术也在以惊人的速度向前发展。

迄今为止,集成电路制造工艺已发展到了微米级别。

但是,研究者们正在努力寻找新的材料,通过新的生长方式、新的工艺等方式来发展这一技术,以满足人们日益增长的需求。

总之,随着集成电路制造技术的不断发展,人们的电子设备将会继续向更小、更加灵活、更加方便的方向发展。

集成电路芯片制造工艺技术

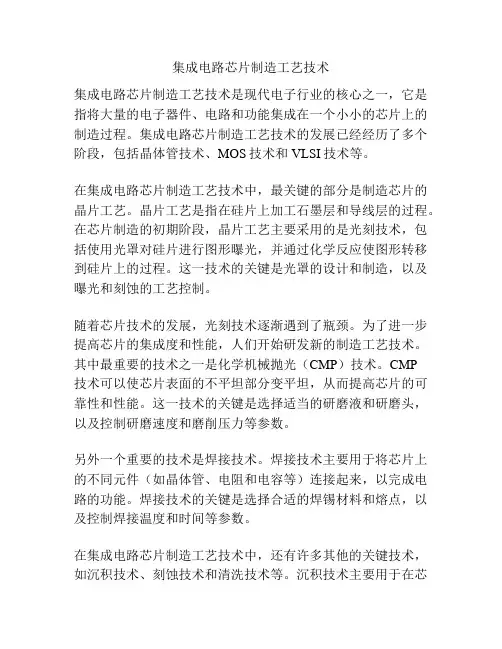

集成电路芯片制造工艺技术

集成电路芯片制造工艺技术集成电路芯片制造工艺技术是现代电子行业的核心之一,它是指将大量的电子器件、电路和功能集成在一个小小的芯片上的制造过程。

集成电路芯片制造工艺技术的发展已经经历了多个阶段,包括晶体管技术、MOS技术和VLSI技术等。

在集成电路芯片制造工艺技术中,最关键的部分是制造芯片的晶片工艺。

晶片工艺是指在硅片上加工石墨层和导线层的过程。

在芯片制造的初期阶段,晶片工艺主要采用的是光刻技术,包括使用光罩对硅片进行图形曝光,并通过化学反应使图形转移到硅片上的过程。

这一技术的关键是光罩的设计和制造,以及曝光和刻蚀的工艺控制。

随着芯片技术的发展,光刻技术逐渐遇到了瓶颈。

为了进一步提高芯片的集成度和性能,人们开始研发新的制造工艺技术。

其中最重要的技术之一是化学机械抛光(CMP)技术。

CMP技术可以使芯片表面的不平坦部分变平坦,从而提高芯片的可靠性和性能。

这一技术的关键是选择适当的研磨液和研磨头,以及控制研磨速度和磨削压力等参数。

另外一个重要的技术是焊接技术。

焊接技术主要用于将芯片上的不同元件(如晶体管、电阻和电容等)连接起来,以完成电路的功能。

焊接技术的关键是选择合适的焊锡材料和熔点,以及控制焊接温度和时间等参数。

在集成电路芯片制造工艺技术中,还有许多其他的关键技术,如沉积技术、刻蚀技术和清洗技术等。

沉积技术主要用于在芯片表面沉积薄膜,以改变芯片的电学性能。

刻蚀技术主要用于去除不需要的薄膜,从而形成所需的电路结构。

清洗技术主要用于去除芯片表面的污染物,以保障芯片的可靠性和性能。

总的来说,集成电路芯片制造工艺技术是现代电子行业的基础和关键之一。

它的发展不仅对电子行业的发展有着重要影响,而且对整个社会经济的发展也具有重要意义。

随着科技的不断进步,人们可以期待集成电路芯片制造工艺技术的进一步发展,以满足人们对更高性能和更小尺寸芯片的需求。

集成电路的制造工艺与发展趋势

集成电路的制造工艺与发展趋势

集成电路的制造工艺与发展趋势集成电路是现代电子技术的重要组成部分,广泛应用于计算机、通信、消费电子、汽车电子等领域。

随着科技的不断进步,集成电路制造工艺也在不断发展。

下面将详细介绍集成电路制造工艺与发展趋势。

一、集成电路制造工艺1. 掩膜制作:通过光刻技术,将集成电路的设计图案绘制在光刻胶上,然后通过曝光和显影等步骤,制作出掩膜。

2. 清洗和蚀刻:将掩膜覆盖在硅片上,然后进行清洗,去除表面的杂质。

接着进行蚀刻,将掩膜图案暴露在硅片表面。

3. 沉积:使用化学气相沉积、物理气相沉积等方法,在硅片表面沉积上一层薄膜,常用的有氮化硅、氧化硅等。

4. 电镀:通过电解方法,在薄膜上电镀上一层金属薄膜,如铜、铂等,用于导电和连接电路中的元件。

5. 线路化:使用光刻技术,在薄膜上绘制导线、晶体管等电路元件。

然后通过金属蒸镀或电镀方法填充导线,形成完整的电路结构。

6. 封装:将制造好的芯片封装在塑料或陶瓷封装中,以保护芯片并方便与外界连接。

二、集成电路制造工艺的发展趋势1. 微缩化:随着技术的进步,集成电路的元件结构和线宽越来越小。

目前,主流制造工艺已经实现亚微米级别的线宽。

微缩化使得芯片的性能提高、功耗降低,并能够把更多的电路集成在一个芯片中。

2. 三维集成:为了提高集成度和性能,三维集成成为未来的发展方向。

通过堆叠多层芯片,可以实现更高的密度和更快的信号传输速度。

3. 更环保的制造过程:随着人们对环境保护的意识增强,集成电路制造过程也在朝着更环保的方向发展。

研究人员正在探索替代有害化学物质的材料和工艺,以减少对环境的污染。

4. 更高的集成度:随着技术的发展,未来的集成电路将实现更高的集成度。

通过设计更多的功能和更复杂的结构,可以实现更多的应用和更好的性能。

5. 新材料的应用:为了满足更高的性能需求,研究人员正在开发新的材料,如石墨烯、二维材料等,以用于集成电路制造。

总结:集成电路制造工艺是实现电子产品中心处理器及其他电子元件的制造过程。

芯片设计与制造的流程与技术

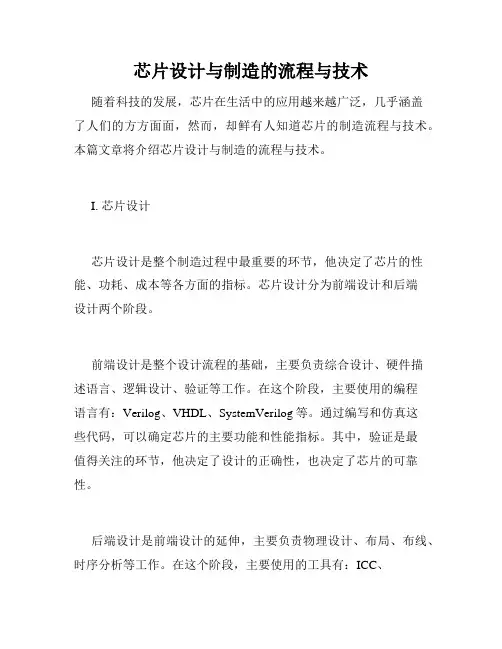

芯片设计与制造的流程与技术

芯片设计与制造的流程与技术随着科技的发展,芯片在生活中的应用越来越广泛,几乎涵盖了人们的方方面面,然而,却鲜有人知道芯片的制造流程与技术。

本篇文章将介绍芯片设计与制造的流程与技术。

I. 芯片设计芯片设计是整个制造过程中最重要的环节,他决定了芯片的性能、功耗、成本等各方面的指标。

芯片设计分为前端设计和后端设计两个阶段。

前端设计是整个设计流程的基础,主要负责综合设计、硬件描述语言、逻辑设计、验证等工作。

在这个阶段,主要使用的编程语言有:Verilog、VHDL、SystemVerilog等。

通过编写和仿真这些代码,可以确定芯片的主要功能和性能指标。

其中,验证是最值得关注的环节,他决定了设计的正确性,也决定了芯片的可靠性。

后端设计是前端设计的延伸,主要负责物理设计、布局、布线、时序分析等工作。

在这个阶段,主要使用的工具有:ICC、Primetime、Calibre等。

物理设计决定了芯片的结构、布局决定了电路结构的连接方式,时序分析决定了芯片的稳定性和速度,它们共同决定着芯片的最终性能。

II. 芯片制造芯片制造是将设计好的电路图转化为真实的有着完整功能的微电子元器件的过程。

芯片制造主要分为掩膜制造、晶圆制造、器件制造和封装四个阶段。

掩膜制造是将芯片设计的电路图转化成掩膜,并用掩膜制作出具有一定精度和要求的晶圆。

晶圆制造是根据掩膜生产具有电路图形状的晶圆。

制造晶圆的主要设备是曝光机、刻蚀机、腐蚀机、清洗机等。

器件加工将晶圆上形成的电路图转换为真实的微电器件,如晶体管、电容、电感等,主要设备有光刻机、离子注入机、化学气相沉积机等。

封装则将这些器件进行封装,主要设备是晶粒移植机、焊接机、封装测试等。

在这些过程中,一定要注重制造工艺的优化和提升,从而保证芯片的质量和性能。

此外,还要注意材料的选择和处理,如薄膜的外延、晶体管的空洞和侧壁等,任何细节的不足都可能导致芯片的失效。

III. 芯片技术芯片技术是指在芯片制造中使用的主要技术,具体分为电学技术、物理技术、化学技术和机械技术四个方面。

芯片制造技术

芯片制造技术

芯片制造技术芯片制造技术是指通过一系列工艺和技术将芯片设计图案转化为实际的芯片产品的过程。

随着信息技术的快速发展,芯片制造技术也在不断提升和创新。

本文将从芯片制造工艺、尺寸缩小、材料创新以及特殊工艺几个方面对芯片制造技术作简要介绍。

一、芯片制造工艺芯片制造工艺是指芯片制造过程中所采用的工艺流程。

传统的芯片制造工艺主要包括晶圆摩尔转移、氧化与扩散、光刻、电镀和蚀刻等步骤。

随着新技术的出现,芯片制造工艺也在不断更新。

如今,先进的芯片制造工艺除了传统的工序外,还包括化学机械抛光、多层金属化、浸没式酸蚀、超分辨率光刻以及球形晶圆化等先进的工艺步骤,这些工艺的引入大大提高了芯片的集成度和性能。

二、尺寸缩小芯片的尺寸缩小是芯片制造技术的一大趋势。

随着芯片制造工艺和设备的进步,芯片的晶圆尺寸从最初的4英寸逐步升级到现在的12英寸。

同时,芯片的各个元件也变得越来越小,从毫米级别缩小到纳米级别。

尺寸缩小可以提高芯片的集成度,增加芯片的功能数量,提高芯片的性能。

三、材料创新随着芯片尺寸的缩小,新的材料也逐渐应用于芯片制造中。

传统的硅材料逐渐被新的材料如硅脂、氮化硅、氮化铝等代替。

这些新材料具有更好的导电性能和绝缘性能,可以提高芯片的速度和稳定性。

此外,还有一些新的材料如石墨烯、量子点等也在芯片制造中得到应用,这些材料具有特殊的电学和光学性质,可用于制造高性能、低功耗的芯片。

四、特殊工艺在芯片制造过程中,还需要一些特殊的工艺来实现特定的功能。

例如,为了提高芯片的绝缘性能,可以采用氧化成膜工艺;为了实现芯片间的连线,可以采用电镀和蚀刻工艺;为了提高芯片的可靠性,可以采用浸没式酸蚀工艺。

这些特殊工艺的引入可以提高芯片的性能和可靠性。

总结起来,芯片制造技术不断创新和发展,包括制造工艺的更新、尺寸的缩小、材料的创新以及特殊工艺的引入等多个方面。

这些技术的进步为芯片的性能提升和多功能集成提供了保障,也推动了信息技术的快速发展。

集成电路制造工艺总结

集成电路制造工艺总结

集成电路制造工艺总结学习了集成电路制造工艺的课程,了解和掌握了很多关于集成电路的设计与具体细节的知识,在此总结一下最近学习的情况和心得。

通过整体学习掌握了微电子工艺的初步理论知识和制作细节,所谓微电子工艺,就是指用半导体材料制作微电子产品的方法、原理、技术。

不同产品的制作工艺不同,但可将制作工艺分解为多个基本相同的小单元,再将不同的小单元按需要顺序排列组合来实现。

具体以一个最常用的芯片设计为例,首先将大自然中仅次于氧含量的硅做成硅棒,然后切片,再经过20到30步工艺步骤做成硅片然后再对做好的芯片进行测试,再经过封装成成品,完了再经过成品测试找出不符合标准的芯片,再包装到上市出售。

公司的联合创始人之一戈提出了一个很著名的论断:即“摩尔定律”,集成电路上能被集成的晶体管数目,将会以每18个月翻一番的速度稳定增长。

该论断到目前为之还在适用,但到以后会不会出现如此的情况就很难下定论,因为随着工艺的成熟,技术的进步,加工水平的提升,该速度会不会面临艰难的挑战也是一个谜。

在本次学习过程中,首先了解了硅作为集成电路的基础性材料,主要是由于它有一下几个特点:原料充分;硅晶体表面易于生长稳定的氧化层,这对于保护硅表面器件或电路的结构、性质很重要;重量轻,密度只有2.33g/cm3;热学特性好,线热膨胀系数小,2.510-6/℃,热导率高,1.50W/cm·℃;单晶圆片的缺陷少,直径大,工艺性能好;机械性能良好。

在掌握了硅的优点之后,熟悉了单晶硅的生长。

采用熔体生长法制备单晶硅棒:多晶硅→熔体硅→单晶硅棒;按制备时有无使用坩埚又分为两类:有坩埚的:直拉法、磁控直拉法;无坩埚的:悬浮区熔法。

单晶硅的生长原理为:固体状态下原子的排列方式有无规则排列的非晶态,也可以成为规则排列的晶体。

决定因素有三方面:物质的本质:原子以哪种方式结合使系统吉自由能更低。

温度高时原子活动能力强,排列紊乱能量低,而低温下按特定方式排列结合能高可降低其总能量----这是热力学的基本原则。

芯片工艺制程及检测技术研究分析报告

芯片工艺制程及检测技术研究分析报告

芯片工艺制程及检测技术研究分析报告芯片工艺制程及检测技术研究分析报告概述芯片工艺制程及检测技术是现代工程技术领域中的重要研究方向之一,非常关键的是,它对于半导体行业的发展和芯片产品的性能和质量是至关重要的。

本报告将概述芯片工艺制程和检测技术的基本原理和方法,评估其应用领域和发展趋势,提出在未来发展中需要解决的问题和所需取得的进展。

芯片工艺制程芯片的制程共分为六个步骤,包括晶圆准备、晶圆清洗、光刻、腐蚀、离子注入和金属化。

每一步骤都是在前一步骤的基础上进行的。

其中,光刻和离子注入是最为关键的步骤,因为它们直接决定着芯片的性能和质量。

光刻是构建芯片电路的一种重要方法。

在光刻的过程中,首先需要将电路图案投影到光罩上,然后将光罩上的图案通过透镜投影在硅片表面上,将图案刻成模板。

这个过程需要高分辨率和高精度的光刻设备,同时光刻抗灰盒技术也需要加以应用。

离子注入是将材料以固体的形式加以注入的工艺。

该工艺需要将加工材料放在离子注入器里,再用高能电子束进行加工。

离子注入的目的是改变材料的性质和形状。

芯片检测技术芯片检测技术是指对芯片进行精确检测和测试的方法和工具。

芯片检测技术直接影响芯片的性能和质量,对制造过程和芯片功能的检验和验证非常重要。

芯片检测技术主要包括以下几种:光学检测、扫描电子显微镜、探针测试、参数测试和可靠性测试等。

其中,参数测试和可靠性测试是最为重要的。

参数检测是通过针对芯片的性能、电容和电阻进行测试,比较芯片的实际性能与设计要求进行比较,以判断芯片质量。

可靠性测试是通过对芯片的环境参数(如温度、湿度、电压等)进行测试,检测芯片在正常和极端条件下的可靠性和鲁棒性。

应用领域和发展趋势芯片制程和检测技术在电子通讯、计算机、智能工具等领域起着重要作用。

未来,随着智能制造、物联网、人工智能等技术的发展,芯片生产的质量和效率将变得越来越重要。

在制程技术方面,越来越多的技术将会针对半导体器件制造过程中的困难和问题,为半导体器件制造流程的进化和完善做出贡献。

光电子集成芯片的设计与制造

光电子集成芯片的设计与制造

光电子集成芯片的设计与制造随着信息技术的不断发展,各种电子设备在我们生活中扮演着越来越重要的角色。

而光电子集成芯片作为现代信息科技的重要组成部分,也越来越受到人们的关注。

本文将探讨光电子集成芯片的设计与制造。

一、光电子集成芯片的基本概念光电子集成芯片是指将光电子元器件和集成电路器件在同一芯片上完成集成的一类芯片。

这种芯片可以充分利用光电子元器件和集成电路器件各自的优点,使系统性能得到大幅提升,同时增强芯片的功能性、可靠性和通用性。

光电子集成芯片可以广泛应用于通信、能源、军事等领域,尤其对高速通信、高速光电转换等领域有着重要的应用价值。

二、光电子集成芯片设计的主要工艺1.芯片设计光电子集成芯片的设计是芯片生产的第一步,它决定了芯片的结构、电气特性和光学性能。

芯片设计分为两个阶段:电路设计和光路设计。

在电路设计阶段中,设计人员需要根据系统的功能需求,将系统划分成小模块,并设计每个模块的详细电路原理图和物理排布布局。

在光路设计阶段,设计人员需要确定光器件的类型、尺寸和位置,并设计光学路线和光路连接方式。

2.工艺流程光电子集成芯片的制造工艺相对传统集成电路(IC)有所不同。

光电子器件的制备需要更多的昂贵、复杂的工序(如光刻、薄膜沉积等)。

典型的光电子芯片制造流程包括:沉积-光刻-阳极氧化-金属蒸镀-背隙法晶片剖离技术。

3.测试和封装完成光电子集成芯片制造之后,对芯片进行测试和封装。

测试是验证芯片功能和性能的关键步骤。

在测试过程中,需要用到各种类型的测试仪器,以确保芯片的标准符合要求。

封装是将芯片加工成符合系统使用要求的小型模块。

封装方法主要有贴装封装(Surface Mount Technology)、晶圆封装(Flip-Chip)、芯片封装(Die Packaging)等。

三、光电子集成芯片制造中的难点和挑战1.芯片设计难度大光电子集成芯片的设计要求高,需要既满足光电器件的大小和其电学特性的匹配,又需要光学器件的定位精度和阶段减掉偶联损耗等参数的控制。

芯片制造基本流程及关键技术

芯片制造基本流程及关键技术

芯片制造基本流程及关键技术芯片制造是现代科技领域中的重要环节,它涉及到复杂的工艺流程和关键技术。

本文将详细介绍芯片制造的基本流程以及其中的关键技术。

芯片制造的基本流程可以分为设计、掩膜制作、晶圆制备、光刻、薄膜沉积、离子注入、扩散、蚀刻、清洗、测试等多个步骤。

下面将对每个步骤进行详细介绍。

首先是设计阶段。

芯片的设计通常由设计工程师完成,他们根据产品需求和性能要求来设计芯片的功能和结构。

设计完成后,需要将设计文件转化为掩膜。

掩膜制作是芯片制造的第一步,它通过光刻技术将设计文件转化为掩膜。

光刻技术是一种利用紫外光对光刻胶进行曝光和显影的技术,通过控制光刻胶的曝光和显影过程,可以在掩膜上形成所需的图案。

晶圆制备是芯片制造的第二步,它是将硅片切割成薄片,并进行清洗和处理。

晶圆通常是由单晶硅材料制成,具有良好的电特性和机械性能。

在晶圆制备过程中,需要进行去除表面杂质、涂覆薄膜等处理。

光刻是芯片制造的核心步骤之一,它是利用光刻机将掩膜上的图案转移到晶圆上。

在光刻过程中,首先将晶圆涂覆上光刻胶,然后通过光刻机进行曝光和显影,最后得到所需的图案。

薄膜沉积是芯片制造的关键技术之一,它是在晶圆上沉积一层薄膜,用于制作导线、电极等结构。

常用的薄膜沉积技术有化学气相沉积、物理气相沉积等。

离子注入是芯片制造的重要步骤之一,它通过将离子注入晶圆来改变晶圆的导电性能。

离子注入可以控制晶体的掺杂浓度和分布,从而实现对芯片性能的调控。

扩散是芯片制造的关键步骤之一,它是通过高温处理来使掺杂物扩散到晶圆内部,从而形成所需的电子器件结构。

扩散过程中,掺杂物会与晶圆中的杂质相互作用,从而形成所需的电子器件。

蚀刻是芯片制造的重要步骤之一,它是利用化学溶液对晶圆进行加工,从而形成所需的电子器件结构。

蚀刻过程中,需要使用掩膜来保护不需要加工的部分,以达到所需的图案。

清洗是芯片制造的最后一步,它是将芯片表面的杂质和残留物清除,以保证芯片的质量和性能。

芯片实训报告

芯片实训报告

一、引言随着科技的飞速发展,集成电路(IC)产业已成为全球最具竞争力的产业之一。

芯片作为集成电路的核心,其研发、设计、制造和应用已成为我国科技发展的关键领域。

为了提高我国芯片产业的技术水平和创新能力,我们开展了芯片实训课程,旨在让学生深入了解芯片产业,掌握芯片设计的基本方法,提高动手实践能力。

以下是我对本次芯片实训的总结报告。

二、实训内容本次实训课程主要分为三个部分:芯片设计基础、芯片设计与仿真以及芯片制造工艺。

1. 芯片设计基础实训课程首先介绍了芯片设计的基本概念、发展历程和行业现状。

通过学习,我了解到芯片设计主要包括数字电路设计、模拟电路设计、版图设计、封装设计等环节。

在此基础上,我们还学习了数字逻辑电路、模拟电路、微电子器件等专业知识,为后续芯片设计打下坚实基础。

2. 芯片设计与仿真在掌握了芯片设计基础知识后,我们开始进行芯片设计与仿真。

实训课程采用了FPGA(现场可编程门阵列)作为设计平台,通过Verilog语言进行芯片设计。

在导师的指导下,我们完成了以下任务:(1)设计一个简单的数字电路,如全加器、译码器等;(2)利用FPGA实现设计的数字电路,并进行功能测试;(3)根据实际需求,对设计的数字电路进行优化,提高其性能;(4)利用仿真软件对设计的数字电路进行功能仿真,验证其正确性。

3. 芯片制造工艺芯片制造工艺是芯片产业的核心环节,实训课程介绍了以下内容:(1)半导体材料与器件;(2)集成电路制造工艺流程;(3)光刻、刻蚀、离子注入等关键工艺;(4)封装技术。

三、实训收获通过本次芯片实训,我收获颇丰:1. 理论知识与实践能力的提升在实训过程中,我不仅巩固了所学理论知识,还学会了将理论知识应用于实际项目。

通过设计、仿真和制造工艺的学习,我对芯片产业有了更深入的了解。

2. 团队协作能力的提高实训课程要求学生分组进行项目设计,这使我学会了与他人沟通、协作,共同完成任务。

在团队中,我学会了倾听他人的意见,尊重他人的观点,为团队的成功贡献力量。

rf ic 工艺技术

rf ic 工艺技术

rf ic 工艺技术RF IC(射频集成电路)工艺技术是指在射频电子设备中用到的一种集成电路制造技术,主要应用于无线通信、雷达、射频识别等领域。

它通过在硅基或其他衬底上制造微小的电子器件和电路来实现射频信号的处理和传输。

RF IC工艺技术是现代电子通信领域的重要技术之一,具有高频、高速和高性能等特点。

下面我们来详细介绍一下RF IC工艺技术。

首先,射频集成电路的制造需要先选取合适的基片材料。

常用的基片材料有硅、蓝宝石、砷化镓等。

硅基材料是RF IC制造过程中最常用的基片材料,因为它价格相对较低,制造工艺成熟,适合大规模生产。

其次,在RF IC制造过程中,关键的工艺步骤是光刻、薄膜沉积、蚀刻和金属化等。

光刻技术是将设计好的电路图案通过光刻胶覆盖到基片上,然后进行曝光和显影,形成所需的电路图案。

薄膜沉积技术是将特定材料沉积到基片上,形成不同的薄膜层,以实现电子器件的功能。

蚀刻技术则是通过化学或物理方法将不需要的材料蚀刻掉,以形成精确的电路形状。

最后,金属化技术是将金属材料沉积到基片上,形成电路的导线和连接。

另外,RF IC工艺技术中还需要考虑特殊的电磁兼容性(EMC)和无线射频性能。

EMC是指射频电子设备在工作过程中不对其他设备和环境产生干扰的能力。

为了满足这一要求,RF IC制造过程中需要进行电磁辐射和电磁感应的仿真和测试,以减小电路的干扰和接收外界的干扰。

同时,RF IC需要具备良好的无线射频性能,如低噪声、高增益、稳定性等。

这需要在制造过程中优化器件和电路的参数,以满足不同的射频应用需求。

最后,RF IC工艺技术也需要考虑先进的封装技术和测试技术。

封装技术是将制造好的RF IC芯片封装到塑料或金属外壳中,以保护芯片不受外界环境的影响。

同时,封装也可以提供连接芯片与外部电路的接口。

而测试技术则是对封装好的RF IC进行电性能测试和可靠性测试,以保证其工作正常且具有稳定性。

总结来说,RF IC工艺技术是一种专门用于制造射频集成电路的技术,它涉及到材料选取、工艺步骤、EMC和无线射频性能等方面。

集成电路的基本制造工艺

集成电路的基本制造工艺

集成电路的基本制造工艺引言集成电路(Integrated Circuit,缩写为IC)是一种将大量的晶体管、电阻、电容和其他电子元器件集成在一个小芯片上的器件。

它的制造工艺需要经过一系列精密的步骤,以实现高度集成化和微米级的线宽。

本文将介绍集成电路的基本制造工艺,包括晶圆制备、光刻、薄膜沉积、离子注入、扩散和封装等步骤。

1. 晶圆制备晶圆制备是制造集成电路的第一步。

晶圆通常由硅(Si)材料制成,尺寸一般为4英寸、6英寸、8英寸或12英寸等。

下面是晶圆制备的基本步骤:•净化硅原料:将硅原料经过多道净化处理,以去除杂质,得到高纯度的硅原料。

•溶化硅原料:将净化后的硅原料溶解在高温下,形成熔融硅。

•生长单晶体:通过控制温度和速度,从熔融硅中提取出硅单晶体,形成长达数英尺的硅棒。

•切割晶圆:将硅棒切割成薄片,形成待用的晶圆。

2. 光刻光刻是一种通过光敏感的光刻胶将图案转移到晶圆表面的工艺。

光刻的基本步骤如下:•涂布光刻胶:将光刻胶均匀涂布在晶圆表面,形成一层薄膜。

•预烘烤:将晶圆经过预烘烤,将光刻胶固化。

•曝光:使用光刻机将掩模上的图案通过紫外线照射到晶圆上,使特定区域的光刻胶暴露在紫外线下。

•显影:在显影剂的作用下,溶解未曝光区域的光刻胶,暴露出晶圆表面的目标模式。

•后烘烤:将晶圆经过后烘烤,使光刻胶固化并提高其耐蚀性。

3. 薄膜沉积薄膜沉积是将不同的材料沉积到晶圆上,用于制作电子元件的各个层次。

常见的沉积方法有化学气相沉积(CVD)和物理气相沉积(PVD)。

以下是薄膜沉积的基本步骤:•清洗晶圆:将晶圆经过化学溶液清洗,去除表面的杂质。

•沉积薄膜:将晶圆放入沉积装置中,通过高温或高压将目标材料沉积在晶圆表面上,形成薄膜。

•薄膜退火:对沉积完的薄膜进行热处理,以提高薄膜的结晶度和电学性能。

4. 离子注入离子注入是通过注入高能量离子到晶圆表面,改变半导体材料的导电性能的工艺。

以下是离子注入的基本步骤:•选择离子种类:根据具体材料和元件要求,选择合适的离子种类。

5纳米芯片制造方法

5纳米芯片制造方法

5纳米芯片制造方法随着科技的不断进步,计算机芯片的制造工艺也在不断发展。

5纳米芯片制造方法是目前最先进的芯片制造工艺之一,其制造技术相比之前的7纳米技术更加先进,以及能够提供更高的性能和更低的功耗。

接下来我将详细介绍5纳米芯片制造方法。

首先,5纳米芯片制造方法采用了极紫外光刻技术(EUV)。

极紫外光刻技术是一种以13.5纳米波长的极紫外光进行光刻的方法。

与传统的193纳米深紫外光刻技术相比,极紫外光刻技术具有更高的分辨率和更低的制造成本。

通过使用EUV技术,芯片制造商可以在芯片表面上定义更小、更复杂的模式,从而实现更高的集成度和更高的性能。

其次,5纳米芯片制造方法使用了多重曝光技术。

多重曝光技术是一种将多个光刻层进行叠加曝光的方法。

通过使用多重曝光技术,芯片制造商可以在一个刻蚀步骤内定义多个图案,从而提高芯片制造的效率。

此外,多重曝光技术还可以减小光刻误差,提高芯片的品质和可靠性。

第三,5纳米芯片制造方法采用了金属替代门结构。

金属替代门结构是一种将传统的聚硅酸栅介质替换为金属栅介质的方法。

金属栅介质具有更高的导电性和更低的电阻,可以提供更高的继电器和更低的功耗。

此外,金属栅介质还可以进一步减小晶体管的尺寸,从而提高芯片的集成度和性能。

第四,5纳米芯片制造方法采用了高成分硼掺杂源/低漏电功耗(BOR)技术。

高成分硼掺杂源是一种在芯片表面上引入硼掺杂的方法。

硼掺杂可以增加晶体管的导电性,降低晶体管的漏电流,从而减小芯片的功耗。

此外,BOR技术还可以提高芯片的可靠性和抗辐射性能。

最后,5纳米芯片制造方法还采用了全面捕捉层/选择性外延技术。

全面捕捉层是一种将芯片表面捕捉多余的金属杂质和焊锡溶液的方法。

选择性外延技术是一种在芯片表面上沉积新的材料的方法。

通过使用这两种技术,芯片制造商可以减小芯片表面的杂质和缺陷,提高芯片的品质和可靠性。

综上所述,5纳米芯片制造方法是一种高度先进的芯片制造技术,它利用极紫外光刻技术、多重曝光技术、金属替代门结构、高成分硼掺杂源/低漏电功耗技术、全面捕捉层/选择性外延技术等一系列先进工艺,实现更高的集成度、更高的性能和更低的功耗。

集成电路芯片制造技术与工艺分析

集成电路芯片制造技术与工艺分析
集成电路芯片是现代高科技产业的核心组成部分, 通过大力发展集成电路芯片制造,不仅有利于推动国内 各领域产业的升级和转型,还有利于增强国家信息安全 与自主可控能力,提高国家的综合实力。近年来,我国 不断加大集成电路芯片制造方面的政策、资金投入力度, 并取得了显著的成就。然而,相较于西方发达国家,我 国集成电路领域的发展时间较短,在芯片研发方面依然 存在诸多的不足。面对这一现状,我国需要积极探索更 为先进、科学的集成电路设计与制造技术工艺,从而推 动我国芯片制造水平不断提升。 1 集成电路的相关概述
原本具备的亲水性转变成疏水性,这就有利于提高基片 表面和光刻胶的结合效果,从而有助于后续顺利进行光 刻胶的涂布操作。其次,关于光刻胶的使用,其作为光 刻蚀工艺的核心材料,属于一种感光化合物,主要由感 光剂、溶剂、聚合物、若干种添加剂组成,能够在 X 射 线、紫外线等光波作用下产生化学反应,使之结构和性 质发生变化 [4]。依据光化学反应类型,可将光刻胶分成 两类 :(1)正光刻胶,属于一种苯酚 - 甲醛聚合物。在 光照条件下可以从难溶性转变成易溶性,也就是曝光前 这类光刻胶在显影液中不可溶,但爆光后会变成可溶状 态,其优点包括高分辨率、安全无毒、曝光容限大以及 较强的抗驻波效应等 ;(2)负光刻胶。这类材料在光波 作用下可以从可溶性转变成难溶性物质,即曝光后从聚 合物单体向难溶性聚合物转变,没有聚合的单体材料则 通过显影剂去除,从而在光刻胶表面保留所需的电路图 形,其优点为较高的灵敏度、较强的附着力等。
序。同时,石墨烯材料组成了优异的导电层,有助于后 续印制线路板进行电镀操作,加上其具有抗氧化、抗高 温以及耐酸碱的优点,能够更好地保证印制线路板孔金 属化的性能 [7]。现阶段,集成电路芯片的发展呈现出高 速与高集成化的特点,很多相关领域对以半导体芯片为 主的集成电路有着较高的要求,所以为能够满足这一要 求,需要在印制电路板的组装部分采用更为先进的表面 处理技术,比如,印制板金属布线电化学沉积技术、印 制板镀覆铜板的电化学蚀刻技术等。 3 结语

关于芯片的实验报告(3篇)

关于芯片的实验报告(3篇)

第1篇一、实验目的1. 了解集成电路封装知识,熟悉集成电路封装类型。

2. 掌握集成电路工艺流程,了解其基本原理。

3. 掌握化学去封装的方法,为后续芯片检测和维修提供技术支持。

二、实验仪器与设备1. 烧杯、镊子、电炉2. 发烟硝酸、浓硫酸、芯片3. 超纯水、防护手套、实验台等三、实验原理与内容1. 传统封装(1)塑料封装:双列直插DIP、单列直插SIP、双列表面安装式封装SOP、四边形扁平封装QFP、具有J型管脚的塑料电极芯片载体PLCC、小外形J引线塑料封装SOJ。

(2)陶瓷封装:具有气密性好、高可靠性或大功率的特点。

2. 集成电路工艺(1)标准双极性工艺(2)CMOS工艺(3)BiCMOS工艺3. 去封装(1)陶瓷封装:一般用刀片划开。

(2)塑料封装:化学方法腐蚀,沸煮。

四、实验步骤1. 打开抽风柜电源,打开抽风柜。

2. 将要去封装的芯片(去掉引脚)放入有柄石英烧杯中。

3. 戴上防护手套,确保实验安全。

4. 将烧杯放入电炉中,加入适量的发烟硝酸,用小火加热20~30分钟。

5. 观察芯片表面变化,待芯片表面出现裂纹后,取出烧杯。

6. 将烧杯放入冷水中冷却,防止芯片损坏。

7. 取出芯片,用镊子轻轻敲打芯片,使封装材料脱落。

8. 清洗芯片,去除残留的化学物质。

9. 完成实验。

五、实验结果与分析1. 实验结果通过本次实验,成功去除了芯片的封装材料,暴露出芯片内部结构,为后续检测和维修提供了便利。

2. 实验分析(1)实验过程中,严格控制了加热时间和温度,避免了芯片损坏。

(2)化学去封装方法操作简便,成本低廉,适用于批量处理。

(3)本次实验成功掌握了化学去封装的基本原理和操作步骤,为后续芯片检测和维修提供了技术支持。

六、实验总结1. 本次实验使我们对集成电路封装知识有了更深入的了解,熟悉了不同封装类型的特点。

2. 掌握了化学去封装的基本原理和操作步骤,为后续芯片检测和维修提供了技术支持。

3. 通过本次实验,提高了我们的实验操作能力和团队协作精神。

集成电路制造工艺总结

集成电路制造工艺总结

学习总结学习了集成电路制造工艺的课程,了解和掌握了很多关于集成电路的设计与具体细节的知识,在此总结一下最近学习的情况和心得。

通过整体学习掌握了微电子工艺的初步理论知识和制作细节,所谓微电子工艺,就是指用半导体材料制作微电子产品的方法、原理、技术。

不同产品的制作工艺不同,但可将制作工艺分解为多个基本相同的小单元,再将不同的小单元按需要顺序排列组合来实现。

具体以一个最常用的芯片设计为例,首先将大自然中仅次于氧含量的硅做成硅棒,然后切片,再经过20到30步工艺步骤做成硅片然后再对做好的芯片进行测试,再经过封装成成品,完了再经过成品测试找出不符合标准的芯片,再包装到上市出售。

英特尔公司的联合创始人之一戈登摩尔提出了一个很著名的论断:即“摩尔定律”,集成电路上能被集成的晶体管数目,将会以每18个月翻一番的速度稳定增长。

该论断到目前为之还在适用,但到以后会不会出现如此的情况就很难下定论,因为随着工艺的成熟,技术的进步,加工水平的提升,该速度会不会面临艰难的挑战也是一个谜。

在本次学习过程中,首先了解了硅作为集成电路的基础性材料,主要是由于它有一下几个特点:原料充分;硅晶体表面易于生长稳定的氧化层,这对于保护硅表面器件或电路的结构、性质很重要;重量轻,密度只有2.33g/cm3;热学特性好,线热膨胀系数小,2.5*10-6/℃,热导率高,1.50W/cm·℃;单晶圆片的缺陷少,直径大,工艺性能好;机械性能良好。

在掌握了硅的优点之后,熟悉了单晶硅的生长。

采用熔体生长法制备单晶硅棒:多晶硅→熔体硅→单晶硅棒;按制备时有无使用坩埚又分为两类:有坩埚的:直拉法、磁控直拉法;无坩埚的:悬浮区熔法。

单晶硅的生长原理为:固体状态下原子的排列方式有无规则排列的非晶态,也可以成为规则排列的晶体。

决定因素有三方面: 物质的本质:原子以哪种方式结合使系统吉布斯自由能更低。

温度高时原子活动能力强,排列紊乱能量低,而低温下按特定方式排列结合能高可降低其总能量----这是热力学的基本原则。

集成电路的基本制造工艺

集成电路的基本制造工艺

集成电路的基本制造工艺集成电路(Integrated Circuit,简称IC)是现代电子技术中的重要组成部分,它将数百万个电子元件集成在一个微小的芯片上。

IC的制造工艺是一个复杂而精密的过程,涉及到多个步骤和工艺。

下面将介绍IC的基本制造工艺。

首先是晶圆制备。

晶圆是IC的基础材料,一般使用硅单晶材料。

制备晶圆的过程包括:取得高纯度的硅单晶材料,通过化学反应降低杂质含量,将硅单晶材料熔化后拉出圆柱形,再将其切割成片状。

这些片状的硅单晶材料就是晶圆。

接下来是晶圆洗净。

在IC制造过程中,晶圆表面不能有任何的杂质,因此需要对晶圆进行洗净处理。

这一步骤中,晶圆经过一系列的化学和物理过程,将表面的尘土、油脂等污染物清除,确保晶圆表面干净。

然后是层压。

IC芯片是通过在晶圆表面上涂覆多个材料层来制造的。

层压过程中,使用光刻技术将特定图案的光掩膜映射到晶圆表面,然后用化学物质将非光刻区域的材料去除,形成所需的材料层。

在层压完成后,还需要进行增强。

增强是通过在晶圆上施加高温和高压的方式加强不同材料层之间的结合。

这样可以确保材料层之间的粘合强度,提高整个芯片的可靠性。

接下来是金属沉积。

在IC制造的过程中,需要在晶圆上电镀一层金属,用于形成电子元件的导线。

金属沉积可以通过化学气相沉积或物理气相沉积等方法来实现,将金属材料沉积在晶圆表面。

最后是切割和封装。

在芯片制造完成后,需要将晶圆切割成一个个独立的芯片。

切割可以通过机械切割或者激光切割来完成。

然后,将这些独立的芯片封装在塑料或陶瓷封装体中,以保护芯片不受环境影响。

综上所述,IC的基本制造工艺包括晶圆制备、洗净、层压、增强、金属沉积、切割和封装等步骤。

这些步骤需要高精度的设备和复杂的工艺控制,以确保制造出高质量的集成电路芯片。

IC制造工艺是现代电子工业中的核心技术之一,通过将多个电子元件集成在一个微小的芯片上,实现了电子设备的高度集成和小型化。

IC的制造过程非常复杂,需要精密的设备和高度精确的工艺控制,下面将详细介绍IC制造的相关内容。

芯片制造工艺

芯片制造工艺

芯片制造工艺
芯片制造工艺是一种制造集成电路的技术。

它包括一系列从制图到完成封装的过程,以生产高精密、高集成度的微电子器件。

芯片制造工艺的主要步骤包括:
制图:首先,设计人员制定了一种芯片的电路图。

薄膜制备:使用各种化学和物理方法制备薄膜,并将其定位到晶圆表面。

光刻:使用光刻技术在薄膜上制作电路图。

掩膜:将不需要的部分遮盖起来,以防止在下一步的沉积过程中污染晶圆表面。

沉积:使用各种方法在晶圆表面沉积电导材料。

热处理:使用热处理方法使沉积物固化。

刻蚀:使用刻蚀技术将不需要的部分去除。

封装:将芯片封装到一个保护壳中,以防止损坏和确
保可靠性。

测试:对芯片进行详细的功能和可靠性测试,以确保其质量和性能。

这些步骤需要使用高精度的设备和专业技术,以生产出高质量的芯片。

因此,芯片制造工艺是一项先进的和复杂的技术,需要投入大量的时间和资源才能实现。

随着技术的不断进步,芯片制造工艺也在不断改进和优化。

比如,随着晶圆尺寸的不断缩小,光刻技术的精度要求也不断提高。

同时,为了应对不断增长的数字化需求,芯片制造工艺也需要提高生产效率和能效。

总之,芯片制造工艺是当今高科技产业中非常重要的一环,它为电子产品的生产和改进提供了技术支持。

因此,对于芯片制造工艺的研究和改进将继续受到重视,以满足人们不断增长的需求。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第三部分硅衬底
任何集成电路的制造都离不开衬底材料——单晶硅。

制造单晶硅有两种方法:悬浮区熔法和直拉法,目前市场上的单晶大都是采用直拉法得到,这里仅介绍直拉法制造单晶硅。

3.1 直拉法制造单晶硅棒
图1——直拉法生长单晶硅装置示意图
首先将预处理好的多晶硅装入炉内的石英坩埚中,抽真空或者通入惰性气体进行熔硅处理。

熔硅阶段坩埚位置的调节很重要。

开始阶段,坩埚位置很高,待下部多晶硅融化后,坩埚逐渐下降至正常拉晶位置。

带熔硅稳定后即可拉制单晶,拉晶时,籽晶轴以一定速度绕轴旋转,同时坩埚反方向旋转,然后在缓慢向上提拉,这是在液-固界面经过逐渐冷凝就形成了单晶。

在单晶生长过程中应该保持熔硅液面在温度场中的位置不变。

因此坩埚必须自动跟踪熔硅液面下降而上升,同时拉晶速度也应自动调节保持等直生长。

所有自动调节过程均由计算机控制系统自动完成。

3.2 硅片制造
硅片的准备过程从单晶硅棒开始,到洁净的抛光片结束,以能够在绝好的环境中使用。

硅片加工过程包括很多步骤,所有的步骤为:切片、激光标识、倒角、磨片、
腐蚀、背损伤、边缘镜面抛光、预热清晰、抵抗稳定退火、背封、粘片、抛光、检查
前清晰、外观检查、金属清洗、擦片、激光检查和包装。

这些步骤可以概括为三个主
要种类:能修正物理性能如尺寸、形状、平整度、或一些材料的性能;能减少不期望
的表面损伤的数量;或能消除表面沾污和颗粒。

3.3外延
在集成电路工艺中,外延是指在单晶衬底上,用物理的或化学的方法,按衬底单晶硅晶向排列单晶膜的工艺过程。

外延是在晶体上生长晶体,生长出的晶体的晶向和
衬底晶向相同,掺杂类型、电阻率可以不同。

外延生长时掺入杂质的类型、浓度都可
以与衬底不同,增加了微电子器件和电路工艺的灵活性。

将CMOS电路制作在外延层
的优点:最大程度的避免闩锁效应,避免硅层中SiOx的沉积。

第四部分光刻
光刻是集成电路制造过程中最复杂和关键的工艺之一。

光刻工艺利用光敏的光刻胶发生光化学反应,结合刻蚀的方法把掩膜版图形状复制到圆硅片上,为后序的掺杂、
薄膜等工艺做好准备。

在芯片的制造过程中,会多次反复使用光刻工艺。

本次芯片的
生产需要20多次光刻,使得芯片的生产长达两三个月之久。

光刻的主要工艺步骤包括:光刻胶的涂覆,掩模与曝光,光刻胶显影,腐蚀和胶剥离。

下面分别进行简要的介绍:
4.1 光刻胶涂覆
光刻胶是一种有机的光敏化合物。

按照胶的极性可分为正性光刻胶和负性光刻胶。

光刻胶在曝光之后,被侵入显影溶液中,在显影过程中,正性光刻胶曝光后的区域溶
解的速度要快得多,理想情况下,未曝光区域保持不变。

负性光刻胶正好相反,在显
影剂中未曝光的区域将溶解,而曝光的区域被保留。

正胶的分辨率往往比较好,因此
在集成电路制造中应用更为普及。

在光刻胶涂覆前,硅片要进行热处理以去除湿气,并且经粘附增强剂处理,然后
用光刻胶溶液旋转涂覆。

在一个高温的热板上,溶剂挥发掉,通过选择光刻胶的粘度
和涂覆旋转的速度,是光刻胶固化为十分均匀的薄膜,厚度约为1到2个微米。

4.2 掩膜与曝光
掩膜版与圆片的对准至关重要,它将限制芯片的集成密度和电路的性能,因此在现代集成电路制造工艺中,采用了多种方法以保证掩膜版与圆片的对准。

(1)多数步进机中,圆片并不直接对准掩膜,而是圆片和掩膜经过各自的光路,对准于曝光系统的光学链上。

如果这两个对准过程不是精确匹配的,就会发生对准误差。

为了避免这些系统误差,要周期性做基线校准处理。

(2)超出和缩进的消除。

在接触式、接近式和扫描投影光刻机,超出和缩进通常是由于圆片在一系列的工艺过程中由于温度引起的物理尺寸的变化而造成的。

步进机以全局对准模式可以减轻这个问题,应用良好的逐个位置对准方法甚至可以完全消除它。

此外,该类型的误差也容易由于掩膜温度的少量而变化而产生。

(3)掩膜材料的选择。

石英由于具有较低的热膨胀系数,常被选做制作掩膜的材料。

为了避免一整块8英寸掩膜产生大于0.1微米的膨胀,,需要掩膜温度变化控制在0.71度以内。

当大量光穿过掩膜时,这个条件并不容易达到。

亚微米步进机应用先进曝光系统控制掩膜温度,以尽量减小这个问题。

此外对准记号的畸变也可能造成芯片旋转和对不准。

曝光的方法主要有光学曝光、离子束曝光、电子束曝光和X射线曝光等。

4.3 显影
显影是把潜在的光刻胶图形转变为最后的三维立体图像。

这一过程中,最重要的参数是曝光与未曝光区域之间的溶解率比例(DR)。

商用正交有大于1000的DR比,在曝光区域溶解速度为3000nm/min,在未曝光区域仅为几nm/min。

光刻胶的DR可在显影时用反射率现场测量。

4.4刻蚀与膜剥离
刻蚀工艺主要包括湿法刻蚀和干法刻蚀。

将在后面详细介绍。

完成了上面所有的工艺过程后,除了高温稳定的光刻胶,例如光敏聚酰亚胺,可以作为中间截止或缓冲涂覆而保留在期间上,要把所有的光刻胶剥离。

为避免对被处理表面的损伤,应采用低温下温和的化学方法。

(1)湿法刻蚀
湿法刻蚀是将刻蚀材料浸泡在腐蚀液内进行腐蚀的技术。

它是一种纯化学刻蚀,具有优良的选择性,它刻蚀完当前薄膜就会停止,而不会损坏下面一层其他材料的薄
膜。

无论是氧化层的刻蚀,横向刻蚀的宽度都接近于垂直刻蚀的深度。

目前湿法工艺被应用于前面硅片准备阶段和清晰阶段。

而在图形转换中,干法刻蚀占主导地位。

(2)干法刻蚀
干法刻蚀是以等离子体进行薄膜刻蚀的技术。

它是硅片表面物理和化学两种过程平衡的结果。

在刻蚀工艺中,存在两个极端:离子体是一种纯物理刻蚀,可以做到各向异性刻蚀,但不能进行选择性刻蚀;而湿法刻蚀与前面所述恰恰相反。

人为对这两种极端过程进行折中,得到目前广泛应用的一些干法刻蚀技术。

第五部分氧化与掺杂、气相沉淀
5.1氧化
二氧化硅是集成电路制作工艺中采用最多的介质薄膜,可以作为互连层间的绝缘介质,作为掩蔽膜,作为电隔离膜等。

SiO2薄膜的制备方法有热氧化、化学气相沉积、物理法淀积和阳极氧化等。

热氧化是最常用的氧化方法,需要消耗硅衬底,是一种本征氧化法。

图2-热氧化示意图
热氧化制备SiO2工艺就是在高温和氧化物质存在条件下,在清洁的硅片表面上生长出所需厚度的二氧化硅。

5.2 掺杂
在制造所有的半导体器件时都必须采用掺杂工艺,通过掺杂可以在硅衬底上形成不
同类型的半导体区域,构成各种器件结构,比如MOS管的源、漏区的形成等。

在芯片的集成制造中主要的掺杂方法为热扩散掺杂和离子注入掺杂。

(1)热扩散掺杂
热扩散掺杂是指利用分子在高温下的扩散运动,使杂质原子从浓度高的杂质源向
体硅中扩散形成一定的分布。

热扩散通常分两个步骤进行:预淀积和再分布。

预淀积是指在高温下,利用杂质源,对硅片上的掺杂窗口进行扩散,在窗口处形成一层较薄但具有较高浓度的杂质层。

再分布是限定表面源的扩散过程,是利用预淀积所形成的表面杂质层做杂质源,在高
温下将这层杂质向体硅内扩散的过程,通常在分布的时间较长,通过再分布,可以在
硅衬底上形成一定的杂质分布和结深。

(2)离子注入掺杂
离子注入是通过高能的离子束轰击硅片表面,在掺杂窗口处,杂质离子被注入到体硅中,而其他不需要掺杂的区域,杂质离子被硅表面的保护层屏蔽,从而完成选择性
掺杂。

通过离子注入的深度较浅且浓度较大,必须进行退火和再分布工艺。

由于离子
进入硅晶体后,会给晶格带来大范围的损伤,为了恢复这些晶格损伤,在离子注入后
要进行退火处理。

5.3化学气相淀积
在芯片的集成制造工艺中,薄膜淀积是一组非常重要的工艺,可分为物理淀积和
化学淀积两类。

化学气相淀积(CVD)是一种常用的化学淀积工艺,是一个从气相向衬底沉积薄
膜的过程。

该工艺通过化学反应的方式,在反应室内将反应的固态生成物淀积在硅片
表面,形成所需要的薄膜。

实际中有多种化学气相淀积方法:常压介质CVD、低压CVD、等离子体增强CVD、金属CVD;其中金属CVD可以实现高密度互联的制作。

第六部分芯片封装与测试
6.1芯片封装
封装对芯片起到保护作用。

封装后使芯片不受外界的影响而损坏,不因外部条件变
化而影响芯片的正常工作;封装后芯片通过外引出线与外部系统有方便可靠的电气连接;将芯片在工作中产生的热能通过封装外壳散播出去,使芯片与外部系统实现可靠
的信号传输,保持信号的完整性。

6.2封装内容及流程图
通过一定的结构设计、工艺设计、电设计、热设计和可靠性设计制造出合格的外壳或引线框架等主要零部件;保证自硅片晶圆的减薄、划片和分片开始,直到芯片粘接、阴险键合和封盖等一些列封装所需工艺的正确实施;
图6——封装流程图。
