船舶电气安装作业指导书1、目地本指导书阐述了船舶电气设备安装作业及要求，旨在确保施者在安装过程中能按要求和规范正确安装使设备能正常、可靠地运行2、范围本指导书适用于新建钢质船舶一般电气设备的安装作业。
无线电设备、导航设备及其它特种设备的特殊安装工艺，不属于本规范。
3、实施1.电缆架安装的基本要求1.1为方便船上安装，电缆架的定件可预先在车间内制成组装件。
组装件支架应有足够的强度，一般可用角钢及扁钢制成。
组装件底脚之间的距离，一般不应大于900㎜.对重型角钢组装件支架之间的距离，一般不应大于1500㎜，紧固件之间的间距，应符合电缆敷设工艺。
1.2紧固件、组装件及安装的焊接应牢靠，应能保证电缆紧固和使用时不致脱焊。
1.3紧固件及其组装件的底脚不应直接焊接在上层连续甲板以下的船壳板上。
1.4组装件或扁刚支架直接安装在横梁或肋骨上时，则与每一档横梁或肋骨的接触处均应焊牢1.5对开孔处兼作强度补偿的电缆框，应沿电缆框四周单面连续焊接，烧成满焊，以确保强度；如开工不需要做强度补偿及无特殊要求时，其设备的电缆框允许采用间断焊接。
1.6电缆填料函或电缆筒、填料盒、电缆围板等防火、水密安装，应采取焊接处四周单面连续烧满焊，以确保水密，焊接完毕清除焊渣后，应检查焊缝的水密性。
1.7所有焊接的紧固件、组装件及安装件应清除焊渣，并涂以防锈漆。
2.电缆敷设的基本要求2.1.电缆敷设的线路应尽可能平直，易于检修。
2.2所有电缆敷设规格型号一律按施工图纸配线。
2.2.主电缆暗敷时，敷设路径的封闭板必须便于开启。
2.3.所有电缆线路的分支接线盒若为暗式安装时，则封闭板必须便于开启并有耐久标记。
2.4电缆敷设应防止机械损伤2.4.1尽量避免在货仓、仓储室、甲板上、舱室花板下等易受机械损伤的场所敷设电缆。
若无法避免时，则需设置可拆的电缆护罩或电缆管加以防护。
货舱和甲板上的电缆护罩厚度，一般应补小于3㎜。
金属护罩应进行防腐处理。
2.4.2尽量避免在可动或可拆的场所敷设电缆，以免活动件移动或拆装时损伤电缆。
新造船舶电气工程施工步骤
新造船舶电气工程施工步骤一、外协队伍向船厂承包新造船电气工程需要三大步骤竞标、中标、确定施工方案。
竞标的前提是要有经营资质和优秀的施工队伍这样才有信心有能力完成中标的工程。
在此我主要谈一下施工过程（仅是个人意见）。
新造船舶的电气施工主要有四大步骤电气舾装件的安装、电缆敷设、电器设备的安装接线调试、系泊试验和航行试验。
下面我将展开细化谈谈上面四个问题1、电气舾装件的安装现在一般船厂电气舾装件都是外购或是固定的配套厂家生产制作，船厂很少生产制作。
电气舾装件包括电缆托架、贯穿件、扁钢支架、电控箱底座及设备底座等。
在船体分段制作完工后进行舾装件的定位安装，施工人员根据船厂技术部门下发的电舾装安装图纸进行电气舾装件的定位安装（前提必须能看懂分段电舾装图纸及空间的想象力）。
施工过程一定注意与管路的协调避让解决不了就与船厂的技术部门的主管人员现场协调解决。
这样电气舾装件就在分段上安装完毕后，施工人员认真自检；确认安装准确无误后协调生产主管人员填写报验单，向船厂质检人员报验；船厂质检人员确认后由有船厂质检人员填写标准报验单向船东船检报验（船检一般不看船东检验非常认真），即自检、互检、专检。
有的船东在分段电舾装件安装上不需要报验在船体大合拢完毕后统一报验检验。
因船东要求不同报验程序不同。
2、电缆敷设在船体大合拢结束以后所有的主干电缆托架、贯穿件都贯通了就进入到电缆敷设阶段。
根据船厂下发的《电缆敷设工艺》为标准依据参照《中国造船质量标准》进行电缆敷设。
严格按照系统图和布置图和《电缆清册》的要求进行施工在施工过程中遇到技术性问题第一时间与船厂技术部门主管人员沟通解决。
电缆边敷设边成束捆扎，敷设捆扎完毕向船厂、船东、船检报验验收合格后进行贯穿件的封堵。
按照不同的防火要求进行不同的填料封堵和灌注电缆贯穿件。
报验完毕后进行设备接线阶段。
3、电气设备的安装接线调试在电气设备的外部线齐全电气设备安装到位的情况下进行电气设备的接线。
船舶电气设备安装的原则(
船舶电气设备安装的原则一、船舶电气设备安装的基本要求1、船上所有电气设备必须按设计图纸及工艺又件中所规定的型号、规格、数量进行安装，代用设备必须征得设计、技术部门、船东代表的同意，方可上船安装，安装的设备必须有合格证或入库验收标志；2、设备的安装，应考虑安全及便于使用、维修，安装场所压有足够的照明，通风良好；3、设备的安装，不应破坏舱壁或甲板原有的防护性能及强度。
在水密的仓壁、甲板和甲板室外围壁上不应该钻孔的螺丝紧固电气设备；4、设备不应安装在上层连续甲板以下的船壳板上；5、电瓶间、油漆间、弹药仓除该处必须有的防爆型设备外，不应再安装其它电气设备；6、电气设备不应贴近油舱、油柜或双层底，储油舱等外壁表面而安装。
若必须安装时，则设备与此类舱壁表面之间，至少应有50mm的距离，工作时能生高温的电气设备则绝对禁止；7、设备的安装均应可拆卸的，其紧固及联系应牢靠，并有防止振动而松脱的装置；8、电气设备填料函应尽量向下安装，对于必须向上或水平安装者，应使堵塞填料高出填料孔平面，防止积水；9、电气设备在仓壁上安装时，其下缘离甲板高度不应低于3 00mm，以免溅入水渍污垢或受机械损伤；10、除电压不超过24V，且对无线电收信机不产生干扰的设备及具有双重绝缘的设备外，其他电气设备的金属外壳或开启式设备的金属骨架应作可靠接地；11、电气设备应设备永久性的标志铭牌，进入设备的电缆芯线的接线端头，应设有清晰而耐久的与设备接线柱及原理线路相符合的标志。
二、船舶旋转电机安装的基本要求1、除停泊用或低速推进下工作的电机如所有电机的安装，其转轴应与船舶艉线平行；2、电机的安装部位应留有便于测量转速向碳刷架的空间；3、机组应有公共的底座；4、电机的联轴器及皮带或链转动部分，必须装有可拆的护罩；5、电机接线盒处，必须留有电缆gf入接线及测量所必须的空间；6、安装在有花铁板部位的电扎应使其机座露出花铁板；7、电机安装时，其转轴与被拖机械的转轴中心线要对齐；8、电机安装必须牢固，机体与底座应有良好的电气联接。
船舶电气设备标准支架的三种出图方式分析

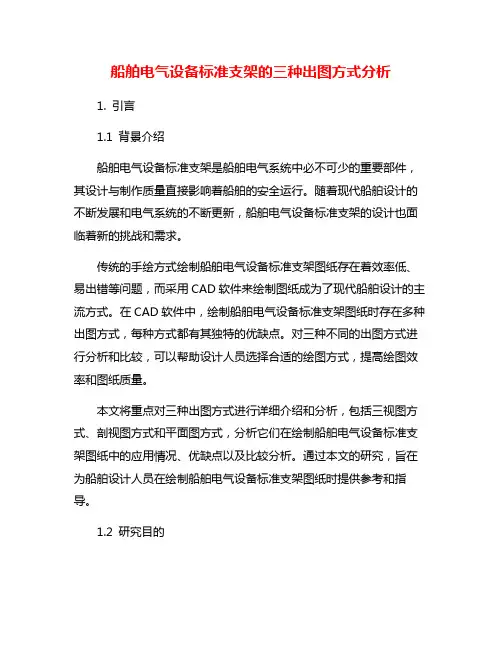

船舶电气设备标准支架的三种出图方式分析1. 引言1.1 背景介绍船舶电气设备标准支架是船舶电气系统中必不可少的重要部件，其设计与制作质量直接影响着船舶的安全运行。
