10kV配电网单相接地故障处理措施
10kV配网单相接地故障分析及处理措施
10kV配网单相接地故障分析及处理措施摘要：10kV配电线路现实运行经过中常见的故障之一就是配电线路接地故障。
单相接地故障以及母线故障均是停电事故产生的核心诱导因素，当接地故障出现时，整体电力结构系统会受到损坏，并且也极有可能造成人员伤亡。
文章分析了10kV配网单相接地故障原因及危害，提出了处理措施，以供参考。
关键词；引言电力系统中配电线路具备点多、面广、线长、繁琐的走径、参差不齐的设备质量特征，并且受气候、地理环境的影响相对大，又直接面对用户端的配电线路，繁杂的供用电状况，这些都直接或间接关系到配电线路的安全运行。
在10kV配电线路中一般线路无法通过负载，形成这一情况的原因就是地线与火线处于直接连通的状态，这种情况下就很容易导致接地短路问题。
1、10kV配网单相接地故障的原因10kV配电线路是电网建设与运行中一个非常重要的部分，其安全可靠运行对整个电网的正常安全运行具有巨大影响。
若配电线路发生故障，势必会给电网运行造成负面影响，所以为避免这一情况发生，就需要对配电线路经常发生的故障类型、易发生故障的部位等基本信息进行了解和掌握，在此基础上找出配电线路故障发生的原因，进而有针对性的采取故障防治措施与解决措施，减少配电线路故障发生概率。
以10kV配电线路发生概率较高的单相接地故障为例，查找这种故障发生的原因需要从实际出发，结合历史经验，对10kV配电线路发生过的大量单相接地故障相关信息进行归纳、统计与分析，通过大量的统计分析从中总结出可能造成配电线路发生单相接地故障的原因主要有：10kV配电线路遭受雷击，导致线路瞬间电流过大，发生短路，进而引起单相接地故障；由于雷击过大导致避雷器、熔断器等绝缘装置被击穿，无法为配电线路的正常运行提供安全保障机制；配电线路在搭设过程中不小心与树木短接，或树木在生长过程中与原有配电线路发生短接，导致线路出现单相接地故障；配电线路某一部分导线因损坏断裂落地而与地面发生接触，未得到及时发现与处理，致使线路发生接地故障；线路上落有不明漂浮物，引发线路短路故障；当出现大风、暴风等恶劣天气时，导线因风飘幅度过大而引发线路出现单相接地故障等。
浅谈10KV系统单相接地故障的处理方法
浅谈10KV系统单相接地故障的处理方法摘要：10KV系统的运行方式主要有两种：中性点不接地方式（即小电流接地系统）和中性点经小电阻接地方式。
迅速判定单相接地故障线路是配网保护的关键问题。
本文对10KV系统的小电流接地选线功能、原理及处理方法作了简要介绍，同时对配电网采用小电阻接地方式出现的问题及处理方法作了分析。
关键词：中性点不接地小电流接地选线经小电阻接地单相接地故障1、关于10KV中性点不接地系统单相接地故障的分析及处理方法1.1小电流接地系统的优点及存在的问题采用中性点不接地的运行方式（即小电流接地系统）最大的优点是发生单相接地故障时，并不破坏系统电压的对称性，且故障电流值较小，系统可运行1-2h，不影响对用户的连续供电，这样能满足配网点多、面广、用户复杂的情况，提高供电可靠性。
但长期运行，由于非故障的两相对地电压升高1.732倍，可能引起绝缘的薄弱环节被击穿，发展成为相间短路，使事故扩大，影响用户的正常用电。
同时，弧光接地还会引起全系统过电压，进而损坏设备，破坏系统安全运行。
因此，当发生单相接地故障时，必须及时找到故障线路并予以切除。
1.2最初处理10kv单相接地故障的选线方法以前常规变电站最初处理10KV单相接地故障的选线方法是选用绝缘监察装置。
利用接于公用母线的三相五柱式电压互感器，当发生单相接地故障时，开口三角形的二次端出现零序电压，电压继电器动作，发出系统接地故障的预告信号，再通过逐条线路接线监视零序电压有无，进一步判定故障线路。
此方虽可保证正确性、投资小、接线简单、操作及维护方便，但速度较慢，影响了非故障线路的连续供电，不能满足对供电可靠性的要求。
1.3中性点不接地系统的小电流接地选线功能10KV系统以架空线以及架空线和电缆的混合出线为主，单相接地故障机率较大，系统电容电流小，故采用中性点不接地方式。
10KV系统采用集中式的微机小电流接地选线装置，我国从50年代末就开始研制小电流地自动选线装置，提出了多种选线的方法，并开发出相应的各种装置。

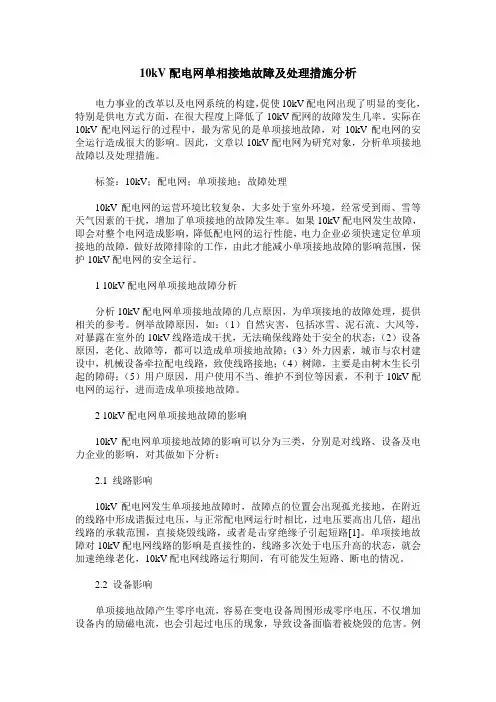

10kV配电网单相接地故障及处理措施分析
10kV配电网单相接地故障及处理措施分析电力事业的改革以及电网系统的构建，促使10kV配电网出现了明显的变化，特别是供电方式方面，在很大程度上降低了10kV配网的故障发生几率。
实际在10kV配电网运行的过程中，最为常见的是单项接地故障，对10kV配电网的安全运行造成很大的影响。
因此，文章以10kV配电网为研究对象，分析单项接地故障以及处理措施。
标签：10kV；配电网；单项接地；故障处理10kV配电网的运营环境比较复杂，大多处于室外环境，经常受到雨、雪等天气因素的干扰，增加了单项接地的故障发生率。
如果10kV配电网发生故障，即会对整个电网造成影响，降低配电网的运行性能，电力企业必须快速定位单项接地的故障，做好故障排除的工作，由此才能减小单项接地故障的影响范围，保护10kV配电网的安全运行。
1 10kV配电网单项接地故障分析分析10kV配电网单项接地故障的几点原因，为单项接地的故障处理，提供相关的参考。
例举故障原因，如：（1）自然灾害，包括冰雪、泥石流、大风等，对暴露在室外的10kV线路造成干扰，无法确保线路处于安全的状态；（2）设备原因，老化、故障等，都可以造成单项接地故障；（3）外力因素，城市与农村建设中，机械设备牵拉配电线路，致使线路接地；（4）树障，主要是由树木生长引起的障碍；（5）用户原因，用户使用不当、维护不到位等因素，不利于10kV配电网的运行，进而造成单项接地故障。
2 10kV配电网单项接地故障的影响10kV配电网单项接地故障的影响可以分为三类，分别是对线路、设备及电力企业的影响，对其做如下分析：2.1 线路影响10kV配电网发生单项接地故障时，故障点的位置会出现孤光接地，在附近的线路中形成谐振过电压，与正常配电网运行时相比，过电压要高出几倍，超出线路的承载范围，直接烧毁线路，或者是击穿绝缘子引起短路[1]。
单项接地故障对10kV配电网线路的影响是直接性的，线路多次处于电压升高的状态，就会加速绝缘老化，10kV配电网线路运行期间，有可能发生短路、断电的情况。
关于10kV线路单相接地故障原因分析及处理措施分析
关于 10kV 线路单相接地故障原因分析及处理措施分析摘要：我国社会经济的迅速发展使国民用电需求不断增加，因而各类配电线路的架设也越来越多，为我国人民的生活带来了极大的便利。
而配电系统中容易出现很多问题，单相接地故障是最容易且最多发的一种故障问题，其造成的危害也是非常严重的。
本文旨在分析10kV配电线路中单相接地故障发生的原因以减少故障发生率，并探究相应的处理措施降低危害与各类资源的损耗。
关键词：10kV线路；单相接地故障；原因；处理措施单相接地故障是指电力运输时某一单相与地面意外接触导致的故障，其产生原因有很多种，需要结合实地检测情况进行仔细分析才能对症下药的解决故障问题。
当油田电网系统中10kV配电线路出现单相接地故障时，对油田的原油挖掘和提炼工作无疑会造成巨大的负面影响。
1.10kV配电线路单相接地故障原因分析1.1避雷器被击穿由于10kV配电线路覆盖面积比较广，很容易遭受雷击，长时间被雷击之后就会导致避雷器被击穿，或是防雷装置不够完善、抗雷水平较低等。
避雷器被击穿可能出现两种状态，第一种是避雷器被击穿炸裂开，从外表上就能一眼看见；第二种是避雷器外部看上去完好，但内部被击穿并出现损坏，其底座会变黑，经测量后会发现避雷器本体升温[1]。
1.2绝缘子出现破损由于在室外被雷电长期击打、绝缘子在施工安装时没有按照要求规范安装工艺或是其本身材料较为劣质等情况而导致绝缘子破裂，无法完全隔离导线，最终致使导线裸露在外形成单相接地，引发故障情况。
第一，如果是由于雷击使绝缘子破裂，一般是由于雷击损坏了伞裙，从而使导线直接搭挂在了杆塔上，发生线路单相接地的故障现象。
第二，绝缘子在安装施工时没有规范安装方式，横向或朝下安装以致于伞裙长期积水，在雨水和雷电的长期作用下使伞裙逐渐被损毁，最终致使单相接地故障的发生。
绝缘子本身质量较差也会导致绝缘性能低，起不到绝缘作用[2]。
1.3导线脱离掉落导线会由于两种情况脱离，第一种是由于导线与瓷瓶连接扎绑不牢固，使得导线没有固定在瓷瓶上；第二种是固定绝缘子的设施出于种种原因而产生了松动掉落，导线借由绝缘子来支撑，绝缘子松动掉落之后迫使导线跟随绝缘子一起掉落，最后引发单相接地故障。
10kV配电线路单相接地故障原因分析及其处理
10kV配电线路单相接地故障原因分析及其处理摘要：10kV配电线路覆盖范围广，涉及用户众多，工作环境复杂，因此时常会出现各种故障，导致系统工作失衡。
单相接地是目前10kV配电系统常见的故障类型之一，受到业内广泛关注。
本文主要对10kV配电网络单相接地故障诱因进行探讨，据此给出相应的故障处理办法，希望可以为同行提供参照帮助。
关键词：配电系统；单相接地；故障；引言相较于其它电压等级输电线路，10kV配电线路出现单相接地故障的概率要高出许多，尤其在雨季、风雪天气时常会出现单相接地故障，对变电设备以及配网安全运行造成极大的威胁，不利于电力系统可持续运行[1]。
另外，配电线路点多、面广、设备众多，用电环境极为复杂，一旦线路出现单相接地故障，很有可能造成难以预料的严重后果。
因此，本文就10kV配电线路常见的单相接地故障进行讨论有着一定的现实意义。
1.单相接地故障主要表现及其检测一旦10kV配电系统出现单相接地故障，配套搭载的监控系统便会响应作出动作，常见的包括在变电所端会发出告警，对应的光字牌会被点亮、对故障回路进行检测的电压表显示数值趋向于零，而其它两个回路的电压值则趋向于线电压、中性点所搭载的电压表得到的数值趋向于相电压，告警灯被点亮[2]。
当发生单相接地故障时，站内随即做出告警动作，运维人员需要基于系统的告警指示开展故障排查，比如结合母线判定故障所在回路，并予以断电处理，并委派地方工作团队进行实地的勘查，直至故障的彻底排除。
1.单相接地故障原因不同于其它电压等级的输电线路，10kV配电线路运行环境更为复杂，因此多方面因素影响均会对系统造成干扰，引发线路故障。
单相接地故障常见的诱因可分成下面几种。
第一，金属接地原因。
该原因较为常见，且多出现于馈线中[3]。
主要表现即故障相电压为零或是趋向于零，非故障回路的相电压趋向于线电压。
第二，非金属接地原因，相较于前一种该类故障问题出现比例要低一些，主要出现在反馈回路中。
10kV小电阻接地系统单相接地故障分析及应对措施
Telecom Power Technology设计应用小电阻接地系统单相接地故障分析及应对措施郝会锋（广东电网汕头濠江供电局，广东汕头随着我国配电网自动化水平不断提高，配电网故障的快速预防和处理技术应用变得越来越普遍。
由于我国的配电网覆盖面广，所以配电网故障率也相应较高，其中80%以上都为单相接地故障。
随着城市电缆配网规模的日益扩大，中性点经小电阻接地方式因其可以有效抑制过电压而变得越来越普遍。
但在这种接地方式下，金属性接地短路可能将产生较大的零序电流，从而会导致断路器跳闸，这严重影响了电力系统的安全稳定运行。
为研究小电阻接地系统电缆线路发生单相金属性接地短路的基本规律，介绍了某供电企业电缆小电阻接地方式下的两起金属性单相接地故障，分析了故障发生后的处理过程和可能导致故障产生的原因，最后给出预防性建议，从而加强了配电电缆线路；配电网；短路故障分析；单相短路；金属性接地Analysis of Single Phase Ground Fault in 10 kV Low-resistance GroundingSystem and CountermeasuresHAO Hui-fengShantou Haojiang Power Supply Bureau of Guangdong Power GridTelecom Power Technology经小电阻接地，此举的目的是保证中性点电压不发生偏移，所以当发生单相接地故障时，非故障相电压不倍相电压，从而降低了系统的绝缘设备而对于电缆线路而言，由于电缆线路的电抗小于架空线路，所以其载流容量较大，且电缆线路的最，因此，电倍额定电压的情况下稳定可靠工作。
因此，为了保证电缆线路的安全性，我国部分10 kV 配电网电缆线路也会采用大电流接地的方式。
本文所电缆线路对应母线在中性点不接地系统方式下，单相接地故障的后各电气分量变化情况。
具体分析如下。
图意图。
健全线路的三相对地分布电容；障线路的三相对地分布电容；为母线。
10kV配电网单相接地故障及处理措施
10kV配电网单相接地故障及处理措施摘要：配电网络作为直接面向电力用户的关键供电环节，其安全与稳定的运行直接关系到供电网络的供电质量。
但是在实际的运行过程中，配电网络往往会受到各种故障的影响，尤其是单相接地故障严重威胁着配电网络的安全与平稳运行。
因此准确且快速的对配电网单相接地故障进行定位与处理，具有相当重要的意义。
本文首先介绍了10kV配电网单相接地故障选线方法，然后详细论述了10kV配电网单相接地故障定位方法。
并以此为依据总结出了一套切实可行的单相接地故障定位与处理方法。
关键词：电网故障；10kV配电网；单相接地故障；故障处理随着我国社会经济的发展水平的不断提高，人们对于供电的质量与稳定性提出了更高的要求。
而配电网络作为直接面向电力用户的关键供电环节，其安全与稳定的运行直接关系到供电网络的供电质量。
但是在实际的运行过程中，配电网络往往会受到各种故障的影响，尤其是单相接地故障严重威胁着配电网络的安全与平稳运行。
另外由于10kV配电网络所处的环境十分复杂，存在相当多的配电线路分支，一旦发生单相接地故障，一般很难确认故障的线路。
此外发生故障的位置电流相对较小，难以获得较强的故障信号，这也为单相接地故障的定位与处理带来很大的困难。
一、10kV配电网单相接地故障选线方法根据判断信号模式的不同，10kV配电网单相接地故障选线方法可以分为主动信号法和被动信号法两种。
其中主动信号法是将某种频率的信号注入配电网内，并针对该信号进行检测，从而完成单相接地故障的选线工作。
主动信号法注入的信号可以分为可变频率信号和单一频率信号。
而被动信号法具体可以分为故障稳态信息法、故障暂态信号法和综合信号法。
基于故障稳态信息进行选线，首先就可以针对出线的线路，逐一进行断电，进而检测中性点的零序电压。
然后与正常情况进行对比，从而完成选线。
这种方法的选线准确率较高，但是选线的速度较慢，且工作量大，同时会对供电的稳定性产生影响。
然后还可以根据消弧线圈的失谐度，对正常状态下出线线路中零序回路的零序导纳进行计算，以此作为参考值。
10kV线路接地故障及处理
10kV线路接地故障及处理线路一相的一点对地绝缘性能丧失，该相电流经过由此点流入大地，这就叫单相接地。
农村10kV电网接地故障约占70%。
单相接地是电气故障中出现最多的故障，它的危害主要在于使三相平衡系统受到破坏，非故障相的电压升高到原来的√3倍，很可能会引起非故障相绝缘的破坏。
10kV系统为中性点不接地系统。
（一）线路接地状态分析1、一相对地电压接近零值，另两相对地电压升高√3倍，这是金属性接地（1）若在雷雨季节发生，可能绝缘子被雷击穿，或导线被击断，电源侧落在比较潮湿的地面上引起的；（2）若在大风天气此类接地，可能是金属物被风刮到高压带电体上。
或变压器、避雷器、开关等引线刮断形成接地。
（3）如果在良好的天气发生，可能是外力破坏，扔金属物、车撞断电杆等。
或高压电缆击穿等。
2、一相对地电压降低，但不是零值，另两相对地电压升高，但没升高到√3倍，这属于非金属性接地（1）若在雷雨季节发生，可能导线被击断，电源侧落在不太潮湿的地面上引起的，也可能树枝搭在导线上与横担之间形成接地。
（2）变压器高压绕组烧断后碰到外壳上或内层严重烧损主绝缘击穿而接地。
（3）绝缘子绝缘电阻下降。
（4）观察设备绝缘子有无破损，有无闪络放电现象，是否有外力破坏等因素3、一相对地电压升高，另两相对地电压降低，这是非金属接地和高压断相的特征（1）高压断线，负荷侧导线落在潮湿的地面上，没断线两相通过负载与接地导线相连构成非金属型接地。
故而对地电压降低，断线相对地电压反而升高。
（2）高压断线未落地或落在导电性能不好的物体上，或线路上熔断器熔断一相，被断开地线路又较长，造成三相对地电容电流不平衡，促使二相对地电压也不平衡，断线相对地电容电流变小，对地电压相对升高，其他两相相对较低。
（3）配电变压器烧损相绕组碰壳接地，高压熔丝又发生熔断，其他两相又通过绕租接地，所以，烧损相对地电压升高，另两相降低。
4、三相对地电压数值不断变化，最后达到一稳定值或一相降低另两相升高，或一相升高另两相降低（1）这是配电变压器烧损后又接地的典型特征某相绕组烧损而接地初期，该相对地电压降低，另两相对地电压升高，当烧损严重后，致使该相熔丝熔断或两相熔断，虽然切断故障电流，但未断相通过绕组而接地，又演变一相对地电压降低，另两相对低电压升高。
10kv配电网单相接地故障及处理方法的分析
2020.1 EPEM53电网运维Grid Operation摘要：分析小电流接地系统10kV配电网最为常见的单相接地故障，探讨故障的成因、危害以及具体的表现形式，分析优化解决路径，加强技术支持系统应用等，提高故障消除的时效性。
关键词：10kV配电网；单相接地故障；接地故障区域10kV 配电网单相接地故障及处理方法的分析国家电网福建省电力有限公司大田县供电公司 廖尚誉在发生单相接地故障时10kV 配电网需局部停电以便查找消除故障，这将会对生产生活的连续性造成一定的影响。
10kV 配电网的运行管理人员只有按照分层分析方法进行灵活的技术调整，才能够全面提高电网运行的安全稳定性。
1 10kv 配电网单相接地故障1.1 单相接地故障特征单相接地故障的发生与天气情况有关，一般来说，晴朗的天气出现单相接地故障的概率较低，而如果降水较为密集、雷电活动频繁、风力超过六级、24小时降雪量超过10mm，则单相接地故障发生的概率将会显著的提高。
在小电流接地系统发生单相接地故障时，10kV 配电网故障相的对地电压会显著的降低，降低幅度超过70%，非故障相的相电压会升高40%~80%，系统线电压仍然保持对称，线电压有效值依然处于正常供电电压，故障电流值较小，可以给用户继续稳定供电1~2个小时，但随着电网长期非正常运行，如果没有迅速采取事故处理措施，将对用户的正常供电和电力设备造成严重的威胁。
如果线路持续保持故障状态，将增加对绝缘薄弱处击穿的可能，进而发展为相间短路，造成事故跳闸，扩大停电范围。
1.2 单相接地故障的原因不可抗力原因。
不可抗力是造成单相接地故障的主要原因之一，在风力超过十级、强对流天气或者其它泥石流、滑坡、洪涝、鸟害等自然灾害影响下，极易发生单相接地故障。
受极端雨雪、冰雹或雷电的影响下，易造成由绝缘子单相击穿、导线单相断线、避雷器遭受破坏等设备故障引起的单相接地故障。
而在大风天气中，易引起树枝触碰导线、飘浮物挂碰导线，甚至发生树木倾倒压导线、电力杆塔坍塌等线路走廊遭受严重破坏的事件，从而形成单相接地故障。
10kV配电网单相接地故障处理策略
张 勇
吉林 供 电公 司 电力 调度 控 制 中心 ，吉林 ，吉林 １ ３ ２ ０ ０
●
张 勇
张勇（ １ ９ ７ ２ 一）．
摘要 １ Ｏ ｋ Ｖ 配 电线路承担 着连接 电网与用户 ，其运 行 的可 靠性和 安 全性 ，对促 进 经
济稳 定、更好地 满足社会 发展具 有重要 的作 用。但 同时 ，电网在运行 的过程 中 ，不可避 免地会 受到故障 的影 响 ，而导致 停 电，影响 社会生活生 产。 １ ０ ｋ Ｖ
雪等 异 常 气候 条件 ，设备 质 量 的参 差不 齐 ，人 为施 工破 坏 等 亦加 大 了维 持 其 安 全 运 行 的 难 度 。 １ ０ ｋ Ｖ配 电 网 故障 中
７ ０ ％ 的故障是 由单相接地 引起的［ ２ ］ 。单相接地故障不但影 响供 电可靠性 、供 电量及线损 ，而且可导致变电站 电压互 感器烧毁 ，造成设备损坏 、大面积停 电事故 。同时 ，单相 接 地 可 能会 产 生谐 振 过 电压 ，危 及变 电设备 的 绝缘 ，严 重 者 可 引起 变 电设备 绝 缘击 穿 ，造 成 更大 的事 故 。另外 ，单 相 接 地 故障 如 发生 间歇性 弧 光接 地 ，可 造成 谐振 过 电压 ，
Ｄ ＯＩ ：１ ０３ ９ ６ ９ ／ ｊ ． ｉ ｓ ｓ ｎ ． １ ０ ０ １ — ８ ９ ７ ２ ． ２ ０ １ ４ ． ０ ５ ． ０ ６ ３
．
１ ． 概述
配 电 网是 直 接 向用 电客 户供 电的 电力 网络 。 １ ０ ｋ Ｖ 配 电 线 路 承担 着 连 接 电网 与用 户 ，并 直接 面 向广 大 用 户 ，服 务 于 居 民 照 明 、商业 、普通 工 业用 户 及办 公 区 的 电力供 应 。 随 着 经济 的 飞速 发 展和 城 镇化 道 路 的延 伸 ，人 民生 活 水 平 日益 提高 ，用 户对 于 高效 电 能的 要 求也 日 益 突 实施 中 ，１ ０ ｋ Ｖ配 电线 路 迅 速 增 加 。我 国 １ ０ ｋ Ｖ配 电 网规模 已进 入世 界 前三 位 ［ １ 】 ，其 运 行 的
10kV配电网单相接地故障及处理措施
10kV配电网单相接地故障及处理措施随着我国电力事业的快速发展，为了能够降低配电线路的跳闸率以及提高配电线路的实际绝缘水平，促使供电可靠性的提升，农网10kV配电路采用了绝缘导线。
实际上农网10kV配电线路的供电方式主要是以中性点不接地为主，这种供电方式会比较容易出现接地故障，造成配网的运行受到影响。
所以，相关工作人员要注重对此的故障分析，并结合实际的情况采取合理的应对措施。
标签：10kV电力系统;单相接地;故障分析;处理引言单相接地故障作为10kV电力系统常见故障类型，一旦没有采取适当的措施加以应对，将会造成严重的电力设备故障，甚至危及人身安全。
为了有效防范电力故障，减少线路短路、电路设备损伤机率，确保电力资源的持续稳定供应，电力企业在日常线路管理维护环节，应当做好单相接地故障检查与处理工作，实现故障点快速定位与切除，但从实际效果来看，定位不准确，故障处理质量不佳。
1 10kV电力系统单相接地故障概述1.1 单相接地故障发生原因从实际情况来看，目前单相接地故障的诱发原因相对较多。
在电力网络运行环节，线路以及设备的绝缘层发生损伤，造成绝缘层击穿，引发短路，造成电力设备结构性损伤。
基于单相接地故障发生原因的多样性，在故障处理环节，技术人员需要有针对性地开展相应的处理手段，确保故障快速排除，实现电力系统的正常运转。
1.2 單相接地故障处理机理分析目前我国10kV电力系统在规划设计与施工环节，主要采取中性点有效接地以及中性点全接地等方式，并以此为基础，形成了系统完备的电力网络，较好地适应了电力资源的调配需求。
但受制于多种因素的影响，单相接地故障在10kV 电力系统中时有发生，为了有效解决接地故障，还需要对故障发生机理进行分析，确保单相接地故障处理的针对性，减少故障排除周期。
在10kV中性不接地系统中，一旦出现单相接地故障，系统内原有的三相平衡状态发生变化，技术人员可以在较短时间内，快速判定故障位置;中性点直接接地系统中，如果发生单相接地故障，接地系统中的三相仍然可以保持平衡，无形之中，增加了单相接地故障评估与处理难度。
10kV配电线路单相接地故障分析及解决对策
10kV配电线路单相接地故障分析及解决对策摘要：伴随着我国电力能源网络的快速发展，10kV配电线路故障问题愈发凸显，而造成线路单相接地的因素有很多，故障排查难度较大。
因此，如何有效控制10kV配电线路单相接地故障始终困扰着配电网络维护工作者。
在本文中，笔者将针对10kV配电线路单相接地故障进行初步分析，并提出相关解决对策，希望借此可对电气从业人员起到一定借鉴价值。
关键词：10kV配电线路；单相接地故障；预防措施引言：近些年，我国10kV配电线路多采用中性点不接地的三相三线供电机制，依照技术特性，中性点不接地系统供电可靠性相对较高。
但中性点不接地系统的实际应用却面临很多问题，单相接地故障时有发生，尤其是在雨季与大风天气情况下，单相接地故障更为频繁，10kV配电线路供电可靠性受到很大影响，变电设备及配电网运行安全无法保障。
因此，从业工作者应从10kV配电线路具体应用角度出发，深入分析10kV配电线路单相接地故障发生的原因，寻找更为妥善的预防及解决对策。
1、10kV配电线路单相接地故障1.1、10kV配电线路单相接地故障发生的原因10kV配电线路运行使用期间，因线路与电气设备长时间保持高负荷运行状态，加之室外运行环节不可控，单相接地故障时有发生，其具体原因如下：（1）导线出现断裂，并掉落在地上或搭在横担上；（2）导线绝缘子固定装置出现松动，抑或是电力工作者未按要求进行固定，继而造成绝缘子脱落；（3）导线所处地区风力过大，导线与树木、建筑等地表物体距离过近，进而造成导线与树木或建筑物发生碰撞；（4）配电变压器装置中的高压引下线出现断线问题；（5）配电变压器装置中的避雷装置或绝缘装置被击穿；（6）配电变压器装置中的高压绕组单相绝缘被意外击穿，抑或是高压绕组直接接地；（7）配电线路上的绝缘子因意外被击穿，抑或是绝缘子已发生破裂，其绝缘电阻下降，一旦遭遇雷雨天气，很容易出现闪络放电；（8）配电线路中的分支断路器绝缘装置因意外被击穿；（9）配电线路直接遭受雷击事故；（10）电力企业未能及时清理线路，配电杆塔存在鸟窝等危险物体，抑或是导线与树木过近，一旦遭遇大风天气，导线与树枝发生碰撞；（11）小动物攀爬配电线路杆塔，配电线路出现短路；（12）塑料布、树枝等物体在风力作用下飘落在配电线路上；（13）配电线路自身存在故障隐患，亦或是其他电气设备运行稳定性不足。
配电网发生单相接地故障解决方法
配电网发生单相接地故障解决方法单相接地是10kV通常是指小电流接地系统单相接地，单相接地故障是配电系统最常见的故障，多发生在潮湿、多雨天气。
由于树障、配电线路上绝缘子单相击穿、单相断线以及小动物危害等诸多因素引起的。
单相接地不仅影响了用户的正常供电，而且可能产生过电压，烧坏设备，甚至引起相间短路而扩大事故。
熟悉接地故障的处理方法对值班人员十分重要。
随着优质服务要求的不断提高，减少停电时间，提高供电可靠性显得愈加重要。
变电站发生单相接地故障时，《调规》中允许继续运行不超过120分钟，但这对于用户的用电质量有很大影响，甚至拉路时会扩大停电范围，不满足优质服务的需要一、分析接地故障处理情况（1）公司整合近三年来接地故障排除和处理记录，统计发生接地故障的原因，主要有：线路单相故障、瓷瓶炸裂、引线烧断、断线故障、绝缘损坏、保险遭雷击等。
（2）分析总结接地故障处理情况，主要流程如下：通过对上表统计得出结论，在本次故障中查找故障点所用时最长，这也是配网线路接地故障处理时间长的主要原因。
综上，影响配电网接地线路查找时间的原因，主要为以下四点：（1）不能缩小故障查找范围；（2）未实现配网自动化；（3）未与用户建立良好的沟通机制；（4）接地选线信号可靠性差。
二、针对措施，变电站安装KC-XDL综合判据小电流接地选线装置（1）分析以往母线接地故障的原因，往往是因为断线故障，或是引线烧断、瓷瓶炸裂、绝缘损坏等。
因此可以在EMS系统中，通过查看接地时负荷的变化情况来分析判断；（2）若是接地线路绝缘损坏，故障处会产生放电，此时反映到负荷曲线上就是该线路负荷突然增高，如图5所示，与正常运行时负荷相比，接地时负荷突然升高；（3）当发生断线故障时，断线相线路后侧用户失电，此时有负荷损失，反映到负荷曲线上就是该线路负荷降低，与最近几天正常负荷相比较，有较明显的负荷损失；（4）若是电缆线路发生接地故障，不会完全接地，母线电压接地相降低但不为0，非接地相电压升高接近线电压。
10kV配网线路接地故障原因分析及处理策略
10kV配网线路接地故障原因分析及处理策略发布时间：2021-11-08T06:34:05.676Z 来源：《中国电业》2021年第17期作者：莫江英[导读] 10kV配电网是电力系统的重要组成部分，也是情系千家万户的桥梁莫江英中国南方电网云南电网公司曲靖供电局，云南曲靖 655000摘要：10kV配电网是电力系统的重要组成部分，也是情系千家万户的桥梁。
随着电力体制改革，配网调度集约化建设的完成，受各地区气候和地理环境以及网架结构参差不齐的影响，给电网的运行带来了更大的压力和挑战，尤其是10kV配网线路。
由于10kV配网线路通道复杂，供电路径长、部份线路设备绝缘老化，10kV配电网的故障约占整个电力系统的90%以上，而单相接地故障位居首位。
近几年随着农村经济的高速发展，其负荷密度不断的增加和用户对供电质量要求的不断提高，怎样才能避免单相接地故障的出现，使供电系统更加可靠，始终是配网安全运行最重要的研究课题之一。
为此，本文从如何尽快查找出单相接地故障及如何采取有效措施减少线路接地进行了分析。
关键词：10kV配网线路；接地故障原因分析；查找方法；处理策略一、 10kV配网线路中地接地故障的常见原因根据曲靖电网近几年的配网线路接地故障统计分析，曲靖电网10kV配网线路中地接地故障的原因主要有以下几点原因引起。
（一）外力破坏引起的接地1、外力破坏主要包括三种形式：（1）小动物造成的破坏。
以老鼠，松鼠、鸟害为主，这一类伤害最为常见；（2）飘挂物造成的损害。
风筝、塑料袋、气球等物飘挂在线路上和自然灾害并造成搭接也会产生接地故障；（3）人为破坏。
很多不法分子为一已私利，随意毁坏、偷盗电缆线路接地；（4）交通、施工车辆、违规建筑等引起的破坏。
由于当前交通体系的不完善，各类交通、施工车辆存在违规行驶和操作，导致车辆撞断电线路杆，导致配电线路某些部位松动，钢架结构遭到破坏；施工车辆破坏电力电缆以及用户建房过程中与交叉跨越或邻近带电设备线路的安全距离不足等引起的线路接地，结合历史数据分析，外力破坏原因引起的接地占5%左右。
10kV配电线路单项接地故障处理方法
10kV配电线路单项接地故障处理方法电力系统可分为大电流接地系统、小电流接地系统，10 kV配电线路在实际运行中，经常发生单相接地故障，特别是在雨季、大风和雪等恶劣天气条件下，单相接地故障更是频繁发生，单相接地故障更为频繁，出现故障的时候我们怎么样处理?单相接地故障的特征及检测装置1、单相接地故障的特征中央信号：警铃响，某千伏某段母线接地光字牌亮，中性点经消弧线圈接地系统，还有消弧线圈动作光字牌亮;绝缘监察电压表指示：故障相电压降低(不完全接地)或为零(完全接地)，另两相电压升高，大于相电压(不完全接地)或等于线电压(完全接地)，稳定性接地时电压表指针无摆动，若电压表不停地摆动，则为间歇性接地;中性点经消弧线圈接地系统，装有中性点位移电压表时，可看到有一定指示(不完全接地)或指示为相电压值(完全接地时)消弧线圈的接地报警灯亮;发生弧光接地时，产生过电压，非故障相电压很高，电压互感器高压保险可能熔断，甚至可能烧坏电压互感器。
2、真假接地的判断电压互感器一相高压熔断器熔断，发出接地信号。
发生接地故障时，故障相对地电压降低，另两相升高，线电压不变。
而高压熔断器一相熔断时，对地电压一相降低，另两相不会升高，线电压则会降低。
用变压器对空载母线充电时，断路器三相合闸不同期，三相对地电容不平衡，使中性点位移，三相电压不对称，发出接地信号。
这种情况只在操作时发生，只要检查母线及连接设备无异常，即可以判定，投入一条线路或投入一台所用变压器，即可消失。
系统中三相参数不对称，消弧线圈的补偿度调整不当，倒运行方式时，会发出接地信号。
此情况多发生在系统中倒运行方式操作时，经汇报调度，在相互联系时，了解到可先恢复原运行方式，消弧线圈停电，调整分接开关，然后重新投入，倒运行方式.在合空载母线时，可能激发铁磁谐振过电压，发出接地信号。
此情况也发生在倒闸操作时，可立即送上一条线路，破坏谐振条件，消除谐振。
3、检测装置对于绝缘监察装置，通常采用三相五柱式电压互感器加上电压继电器、信号继电器及监视仪表构成。
10kV配网单相接地故障分析及处理措施
１ ｌ ｌ Ｏ ｋ Ｖ配电 网接 地保护 方式 与单 相接地 故障
成 因
１ ． １ 接地 保护 方式 目前 ，配 电网中性 点接地主 要采用 中性 点有效接 地与 中性点非有效接地两种方式 。ｌ Ｏ ｋ Ｖ 配 电网通常采用 中性点非
有效接地方式，这种接地方式也称为小 电流接地方式，在发
地 ，它 引起 的谐振过 电压可 以达 到相 电压 的２ 。 ５ ～３ 倍 ，这
器 、分支熔断器等设施的绝缘性能 ，发现 隐患及时消除 ，维 修 或更换不合格 的设施。 （ ３ ）对容易发生故障的线路设备
１ ２ ５
进行改造 ，如绝缘子采用耐脏污性能好耐压等级更高的绝缘
子 ，避雷器采用金属氧化物避雷器 ，配 电线路加装熔断器 、 分支断路器 ，检修或更换不合格的配变等 。
点不接 地方式为例 ，只要不 发生永久性 的单相接地短 路故
物，检 查导线在绝缘 子上 的绑扎是否牢 固、绝缘子是否有脏 污破损 、导线垂弧 是否太大等 ，发现 问题及 时处 理，保证
通 道畅通和线路安全。 （ ２ ）定期测试线路 中绝缘子、避雷
障 ，可 以带故障运行０ ． ５ ～２ ｈ 。但 如果发 生了间歇 性弧光接
ｌ Ｏ ｋ Ｖ配 网单相接地故障分析及处理措施
梁 伟聪
（ 广 东电 网公 司茂名 电白供 电局 ，广 东 茂名 ５ ２ ５ ４ ０ ０）
摘要：单相接地是１ Ｏ ｋ Ｖ ｉ ｆ ￣ 电网常见故障，由于 目前普遍采用中性点非有效接地方式，虽然减少 了故障停电时 间，但故障准确选线不太容易。文章针对这种技术特点分析 了单相接地故障的成因，探讨 了 有效预 防与处理
障次数 与偶 然原因 引起 的接 地故障次数 比例大概为７：１ ， 说 明在 排查 单相 接地 故 障 时应重 点检 查 绝缘 子 的绝缘 性
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10kV配电网单相接地故障处理措施
笔者在此列举了广东省某供电所，并与自己的工作经验相结合起来，就配电网单相接地故障原因进行了探究，重点探索了接地故障对配电线路和设备带来的影响，还总结了一系列的预防故障的方法和举措，就增强配电网供电可靠性带来了深刻影响。
标签：配电网；单相接地；措施
一、引言
电力系统主要是有配电网构成的，可靠的供电系统对于增长地方经济和安定和平社会有重大影响。
配电网直接与用户侧相通、工作氛围繁琐，导致故障多次发生。
配电网工作人员面临着一个重要的困惑就是怎样避免故障的发生，保证可靠地供电系统。
二、配电网单相接地故障原因
2.1、外力因素造成的单相接地故障
由于l0kV配电线路直接与用户侧相通，因此经常出现交叉跨越的情况，工作氛围繁琐，外在原因导致配电网经常发生事故，主要有以下几个故障：
（1）很多线路都设置在公路两侧的，而且车辆很多，一些驾驶员不遵循交通规则，经常发生车辆撞上杆塔；
（2）随着城市建设改型的加速，同时改变三旧，源源不断的市政施工和基建项目出现，地面上的挖掘导致地下铺设的10kV电缆受损，施工机械损坏线路带电的地方；
（3）一些犯罪分子因小利而不顾危险偷窃损坏电力设备，导致接地故障；
（4）导线上挂着一些掉落的风筝、塑料布或者彩带等不明物。
2.2、配电设备因素造成的接地故障
主要有以下方面：
（1）配电变压器高压导致下线断线；
（2）配电变压器高压绕组单相绝缘击通或者接地；
（3）老旧的产气式高压柜使用时间过长，“五防”功能欠缺，设备内绝缘老
旧，较差的工作氛围导致接地故障。
从而得出结论，根据某供电所2011年至2013年配电网接地故障的数据，可得下表1：
由上表可得，导致配电网单相接地故障的因素有自然灾害、设备原因、用户原因和外力因素。
三、单相接地故障的影响和危害
目前，我国10kV配电网中性点的运行方式普遍采用不接地或经消弧线圈接地接地方式。
在中性点不接地三相系统中，当由于绝缘损坏等原因发生单性接地故障时，情况将发生明显变化。
根据接地情况不同我们可以将其分为两类：一类是完全接地；另一类是不完全接地。
（1）完全接地故障
如图1，当A相发生完全单相接地时，A相对地电压为0，此时中性点出现偏移，电压不再为零，偏移电压为- Ua，由此我们作出相电压相量图如图1（b）。
发生单相接地后接地相的相电压降为0，而未接地相的相电压升高了√3倍。
（2）不完全接地故障
当发生不完全接地时，当C相经过渡电阻Rf接地时，忽略线路自身阻抗，并假设各相对地电容相等如图2（a），则各相对地导纳为
（1）
此时中性点发生偏移，偏移电压为
（2）
当系统的运行方式一定时，电容C值不变，因此中性点的偏移电压只和过渡电阻Rf有关。
由式（2）可以证明Ud0的变化轨迹是以故障相电压的幅值Ua为直径的右半圆，如图2（b）所示。
从向量图可以看出，接地相的对地电压不一定总是最低，当中性点偏移到d0点时但是不论A相在哪里发生故障接地，C 相对地电压都是最高的，在一定条件下|Udc|>|Udb|=|Uda|，其电压幅值有可能超过线电压幅值。
由此我们也可以推理根据电压值判断接地相，一般接地相为最大电压相向下推一相。
由此可以看出不管发生的是完全接地还是不完全接地，非故障相电压将会升高√3倍，虽然实际我们的电网和设备是按照线电压设计，理论上满足绝缘要求，同时运行的变压器采用星形连接，未接地相电流通过中性点形成回路，对变
压器低压侧的用电设备没有太大影响。
但是发生单相接地故障时某些情况下有可能超过线电压值，必然对在这个电压等级上运行的电气设备造成一定的损害。
单相接地会产生接地电流，当接地电流不大时，接地电流过零值电弧自行熄灭。
如果接地电流大于30A，将产生稳定电弧，此电弧的大小与接地电流成正比，从而形成持续的电弧接地。
高温的电弧可能损坏设备，甚至导致相间短路，尤其在电机或电器内部发生单相接地出现电弧时最危险，如果单相接地发生在森林还有可能引发火灾。
四、10KV 配电网单相接地故障的防范措施
4.1、加强线路巡视检查与试验的力度
主要检查电线和植物、建筑物之间的距离是否科学合理，电杆是否有鸟巢与生活废弃物，导线是否存在脱落、松动等情况；对10kV 配电线路中的变压器和绝缘子和避雷装置等进行定期的测试，尽量做到及时发现安全隐患并按时维修和更换。
4.2、安装相应的支路熔断器
通过安装相应的支路熔断器，不仅可以缩小接地故障问题的范围，而且还可以减少停电区域的面积与节省停电整修的时间；使用耐电压等级更高的绝缘子，进而提升配电网络的绝缘强度；在变电站的出线处安装信号源，在配电线路中安装单相接地故障的指示器，并且能更加快速的找到故障点的位置。
4.3、借助消弧线圈
自动调谐接地选线装置的消弧线圈，使接地选线装置实时并准确的进行对地电容变化的监测，进而可以迅速的解决配电线路单相接地故障。
下面简单介绍一下消弧线圈的工作原理：
由图1知：电流I和电容性电流IC以及电感性电流IL组成了接地弧道，消弧线圈中流经接地弧道的IL可以抵消流入该处的IC，因而使接地的电流极大程度的减弱。
这就可以使接地电弧能够自动的操作熄灭的工作，进而降低了单相接地造成的两相短路的概率。
如图2所示，人为的构造了系统的中性点并接入了消弧线圈，即在10kv 配电线路的母线上接三相变压器，接地装置同电压互感器以及零序电流感应设备等进行配合的使用，不仅能及时、准确的找到单相接地故障发生的线路，还可以减少停电的时间，提高了配电线路的供电可靠性，防止故障变大。
应用新技术和新设备。
第一，自动接地选线装置能够自动的选择出单相接地故障的配电线路，并且时间较短，精确度高，提高供电的可靠性，防止单相接地故障的扩大。
但是要注意该装置與零序电流感应器的配合使用，否则的话就不能
发挥其最大的作用。
第二，利用金属氧化物的避雷装置，其放电效果好，可承受较大的雷击力度，结构非常简单，运行非常稳定并且可以降低电压。
第三，配电线路中单相接地故障的检测系统。
安装单相接地故障的指示器，来指示相关故障的区段。
配电线路单相接地故障发生后，可以根据故障指示器颜色的变化可以迅速的确定故障位置的范围，可以准确的找到故障位置。
五、结束语
电力系统通过终端的10kV配电网和用户设备密切相通，其大面积的分布和繁琐的工作氛围，因此，供电企业的安全工作对于经济收益和地方服务经济的增长趋势有深刻的意义。
所以，要想出更好、更有效的方法来降低或避免接地故障的产生，使得配电网的工作能够较低成本，安全更可靠。
还要与时代步伐同时进步，运用创新的技术、最新的装备，达到能够迅速查清事故发生的地方在哪的能力，尽可能使得因为停电带来的危害和损失变得最小。
参考文献
[1] 杨文雄.10kV配电线路故障分析[J].能源与节能.2014（11）
[2] 宗明，陈海昆，赵睿林.10kV配电系统接地故障定位研究[J].华东电力.2014（07）
[3] 农庭才.论10kV配电线路单相接地故障分析与排除[J].黑龙江科技信息.2013（35）
[4] 孙式想.配电网单相接地故障定位方法的分析[J].科技致富向导.2014（20）。
