建筑工程图纸代号大全

灯数型号或编号每盏照明灯具的灯泡个数灯泡容量，W 灯泡安装高度,m 安装方式光源种类，白炽灯或荧光灯
L G B R BR
a-—b（c×d）e —-f
a b c d e f L源自链吊式管吊式壁装式嵌入式墙壁内安装配电线路的标注方法 a 表示回路编号 b 表示导线型号 c 表示导线根数 d 表示导线截面 e 表示敷设方式及穿管管径 f 表示敷设部位表示 2 根导线表示 3 根导线表示 n 根导线照明灯具标注方法
SC PC CT WS CC F CE YJV SYV PE PEN 3 项线(火线） BV MEB LEB PVC DGL VXG GXG KRG
LM ZM QM PL
LA ZA QA PA DA PNA
D
钢管 PVC 聚乙烯阻燃性塑料管
桥架 WC 沿墙暗敷设沿墙明敷设沿顶板暗敷设暗敷在地板内沿顶板明敷电缆电视线
名称板
屋面板空心板槽形板
折板密肋板楼梯板盖板或沟盖板挡雨板或檐口板吊车安全走道板
墙板天沟板
梁屋面梁吊车梁单轨吊车梁轨道连接
车档圈梁过梁连系梁基础梁楼梯梁框架梁框支梁屋面框架梁檩条
代号

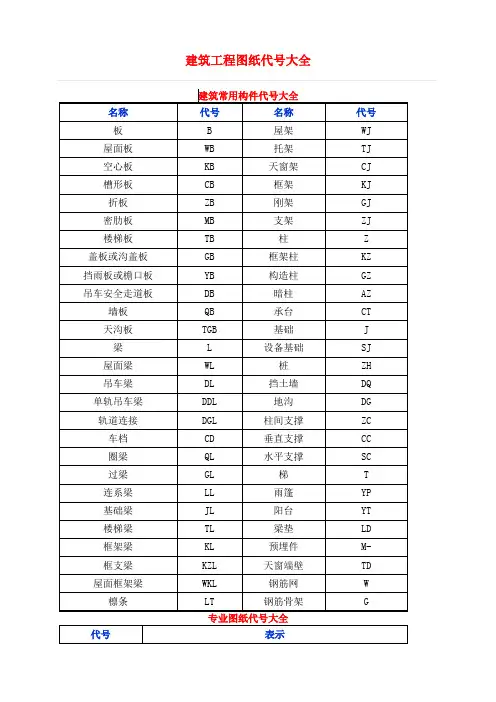

建筑工程图纸代号大全
建筑常用构件代号大全
代号
名称
B
屋架
WB
托架
KB
天窗架
CB
框架
ZB
刚架
MB
支架
TB
柱
GB
框架柱
YB
构造柱
DB
暗柱
QB
承台
TGB
基础
L
设备基础
WL
桩
DL
挡土墙

工程建筑图纸,中的字母代号解释

工程建筑图纸中的字母代号解释拼音的开头字母。

前面的字母(M)就是汉语拼音的缩写,后面的数字(1或2...)是排列的序号,除了这个门(M),窗(C),还有别的,如防火窗(FHC-1或FH-1),门联窗(MLC-1),推拉门(TLM-1),凸窗(TC-1)，高窗（GC）等等. M就是门，C就是窗，后面的数字代表第几种类型。

图纸还会附有门窗表，与之对应施工图中就多了，根据习惯不一样表示方法也不尽相同：梁（L）、连梁（LL）、框架梁（KL）、过梁（GL）、柱（Z）、构造柱（GZZ）、框架柱（KZ）、梯柱（TZ），梯板，压顶，压顶圈梁、踏步等等吧，如果是现浇的前边加一（X）。

慢慢的就会看懂的，基本上你看图纸看的多了，在什么地方时什么东西可能标注方法不一样，但是一看就会明白的。

另附部分代号共同学习：1 板 B2 屋面板WB3 空心板KB4 槽行板CB5 折板ZB6 密肋板MB7 楼梯板TB8 盖板或沟盖板GB9 挡雨板或檐口板YB10 吊车安全走道板DB11 墙板QB12 天沟板TGB13 梁L14 屋面梁WL15 吊车梁DL16 单轨吊DDL17 轨道连接DGL18 车挡CD19 圈梁QL20 过梁GL21 连系梁LL22 基础梁JL23 楼梯梁TL24 框架梁KL25 框支梁KZL26 屋面框架梁WKL27 檩条LT28 屋架WJ29 托架TJ30 天窗架CJ31 框架KJ32 刚架GJ33 支架ZJ34 柱Z35 框架柱KZ36 构造柱GZ37 承台CT38 设备基础SJ39 桩ZH40 挡土墙DQ41 地沟DG42 柱间支撑DC43 垂直支撑ZC44 水平支撑SC45 梯T46 雨篷YP47 阳台YT48 梁垫LD49 预埋件M50 天窗端壁TD51 钢筋网W52 钢筋骨架G53 基础J54 暗柱AZ。

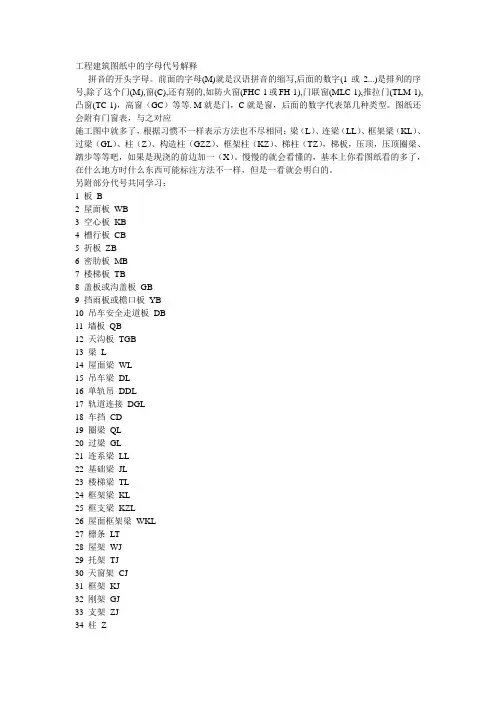

工程建筑图纸中的字母代号解释

工程建筑图纸中的字母代号解释拼音的开头字母。

前面的字母(M)就是汉语拼音的缩写,后面的数字(1或2...)是排列的序号,除了这个门(M),窗(C),还有别的,如防火窗(FHC-1或FH-1),门联窗(MLC-1),推拉门(TLM-1),凸窗(TC-1)，高窗（GC）等等. M就是门，C就是窗，后面的数字代表第几种类型。

图纸还会附有门窗表，与之对应施工图中就多了，根据习惯不一样表示方法也不尽相同：梁（L）、连梁（LL）、框架梁（KL）、过梁（GL）、柱（Z）、构造柱（GZZ）、框架柱（KZ）、梯柱（TZ），梯板，压顶，压顶圈梁、踏步等等吧，如果是现浇的前边加一（X）。

慢慢的就会看懂的，基本上你看图纸看的多了，在什么地方时什么东西可能标注方法不一样，但是一看就会明白的。

另附部分代号共同学习：1 板 B2 屋面板WB3 空心板KB4 槽行板CB5 折板ZB6 密肋板MB7 楼梯板TB8 盖板或沟盖板GB9 挡雨板或檐口板YB10 吊车安全走道板DB11 墙板QB12 天沟板TGB13 梁L14 屋面梁WL15 吊车梁DL16 单轨吊DDL17 轨道连接DGL18 车挡CD19 圈梁QL20 过梁GL21 连系梁LL22 基础梁JL23 楼梯梁TL24 框架梁KL25 框支梁KZL26 屋面框架梁WKL27 檩条LT28 屋架WJ29 托架TJ30 天窗架CJ31 框架KJ32 刚架GJ33 支架ZJ34 柱Z35 框架柱KZ36 构造柱GZ37 承台CT38 设备基础SJ39 桩ZH40 挡土墙DQ41 地沟DG42 柱间支撑DC43 垂直支撑ZC44 水平支撑SC45 梯T46 雨篷YP47 阳台YT48 梁垫LD49 预埋件M50 天窗端壁TD51 钢筋网W52 钢筋骨架G53 基础J54 暗柱AZ字号‘八号’对应磅值5字号‘七号’对应磅值5.5 字号‘小六’对应磅值6.5 字号‘六号’对应磅值7.5 字号‘小五’对应磅值9字号‘五号’对应磅值10.5 字号‘小四’对应磅值12 字号‘四号’对应磅值14 字号‘小三’对应磅值15 字号‘三号’对应磅值16 字号‘小二’对应磅值18 字号‘二号’对应磅值22 字号‘小一’对应磅值24 字号‘一号’对应磅值26 字号‘小初’对应磅值36 字号‘初号’对应磅值42。

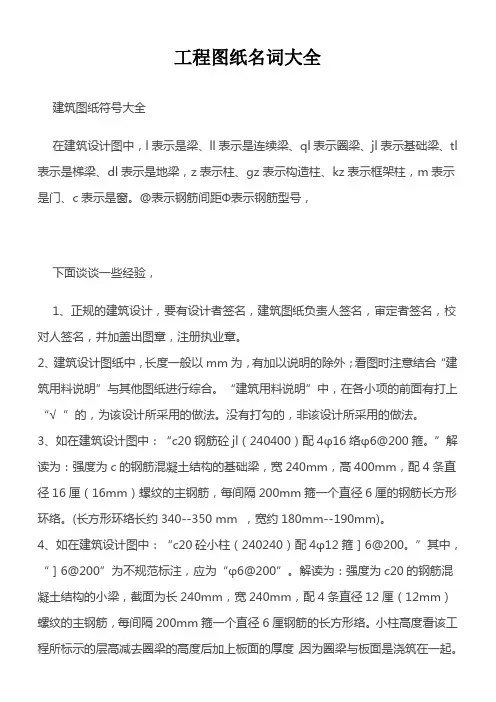

图纸名词、符号、代号大全

工程图纸名词大全建筑图纸符号大全在建筑设计图中，l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl 表示是梯梁、dl表示是地梁，z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。

@表示钢筋间距Φ表示钢筋型号，下面谈谈一些经验，1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。

2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。

“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。

没有打勾的，非该设计所采用的做法。

3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。

”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。

(长方形环络长约340--350 mm ，宽约180mm--190mm)。

4、如在建筑设计图中：“c20砼小柱（240240）配4φ12箍］6＠200。

”其中，“］6＠200”为不规范标注，应为“φ6＠200”。

解读为：强度为c20的钢筋混凝土结构的小梁，截面为长240mm，宽240mm，配4条直径12厘（12mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘钢筋的长方形络。

小柱高度看该工程所标示的层高减去圈梁的高度后加上板面的厚度，因为圈梁与板面是浇筑在一起。

5、如在建筑设计图中：m5水泥砂浆砌mu10贝灰砂砖。

“m5”表示水泥砂浆的强度等级，“mu10”表示贝灰砂砖的强度等级。

mu10代表贝灰砂砖的抗压强度平均值≥10mpa。

6、ql表示圈梁，圈梁的做法，通常用于砖混房屋建筑结构(混合结构)，即先砌墙，后用钢筋混凝土浇筑圈梁及板面。

7、框架结构的做法，即先浇筑柱体，大梁、小梁、板面等。

待拆掉模板后再砌墙体。

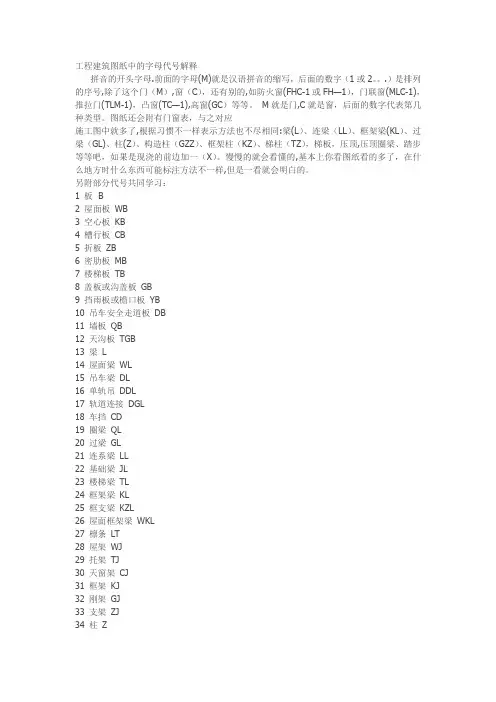

工程建筑图纸中的字母代号解释

工程建筑图纸中的字母代号解释拼音的开头字母.前面的字母(M)就是汉语拼音的缩写，后面的数字（1或2。

.）是排列的序号,除了这个门（M）,窗（C），还有别的,如防火窗(FHC-1或FH—1），门联窗(MLC-1)，推拉门(TLM-1)，凸窗(TC—1),高窗(GC）等等。

M就是门,C就是窗，后面的数字代表第几种类型。

图纸还会附有门窗表，与之对应施工图中就多了,根据习惯不一样表示方法也不尽相同:梁(L）、连梁（LL）、框架梁(KL）、过梁（GL)、柱(Z）、构造柱（GZZ）、框架柱（KZ）、梯柱（TZ），梯板，压顶,压顶圈梁、踏步等等吧，如果是现浇的前边加一（X）。

慢慢的就会看懂的,基本上你看图纸看的多了，在什么地方时什么东西可能标注方法不一样,但是一看就会明白的。

另附部分代号共同学习：1 板 B2 屋面板WB3 空心板KB4 槽行板CB5 折板ZB6 密肋板MB7 楼梯板TB8 盖板或沟盖板GB9 挡雨板或檐口板YB10 吊车安全走道板DB11 墙板QB12 天沟板TGB13 梁L14 屋面梁WL15 吊车梁DL16 单轨吊DDL17 轨道连接DGL18 车挡CD19 圈梁QL20 过梁GL21 连系梁LL22 基础梁JL23 楼梯梁TL24 框架梁KL25 框支梁KZL26 屋面框架梁WKL27 檩条LT28 屋架WJ29 托架TJ30 天窗架CJ31 框架KJ32 刚架GJ33 支架ZJ34 柱Z35 框架柱KZ36 构造柱GZ37 承台CT38 设备基础SJ39 桩ZH40 挡土墙DQ41 地沟DG42 柱间支撑DC43 垂直支撑ZC44 水平支撑SC45 梯T46 雨篷YP47 阳台YT48 梁垫LD49 预埋件M50 天窗端壁TD51 钢筋网W52 钢筋骨架G53 基础J54 暗柱AZ。

建筑图集代号大全

建筑图集代号大全代号大全以下是柱、梁和板的代号大全：柱的代号大全：1.框架柱：KZ2.转换柱：ZHZ3.芯柱：XZ4.XXX：LZ5.剪力墙柱：QZ6.构造柱：GZ7.构造边缘柱：GBZ8.构造角柱：GJZ9.约束边缘柱：YBZ10.普通柱：Z11.暗柱：AZ12.扶壁柱：FBZ13.约束边缘端柱：YDZ14.约束边缘暗柱：YAZ15.约束边缘翼墙柱：XXX16.约束边缘角柱：YJZ17.构造边缘端柱：GDZ18.构造边缘暗柱：GAZ19.构造边缘翼墙柱：GYZ20.构造边缘转角柱：GJZ21.梯柱：TL22.框支柱：KZZ各种梁代号大全：1.连梁：LL2.暗梁：AL3.悬挑梁：XL4.框架梁：KL5.框支梁：KZL6.边框梁：BKL7.跨高比不小5的梁：LLK8.框扁梁：KBL9.屋框梁：XXX10.XXX：JZL11.梯梁：TL12.基础梁：JL13.现浇过梁：XGL14.门过梁：MGL15.板梁：BL16.梁：L17.承台梁：CTL18.圈梁：QL19.单轨吊车梁：DDL20.吊车梁：DL21.基础次梁：JCL22.梁垫：LD23.地下框梁：DKL24.基础主梁：JZL板的代号大全：由于文章中明显有问题的段落较多，我们在这里不再给出改写后的文章。

本文介绍了建筑中常见的不同种类的板材、基础和构件的代号。

建筑中常见的板材包括楼板（LB）、屋面板（WB）、悬挑板（XTB）、折板（ZB）、梯板（TB）、平台板（PTB）、柱上板（ZSB）、跨中板带（KZB）、升降板（SJB）、后浇带（HJD）、板开洞（BD）、板翻边（FB）、板加腋（JY）、纵筋加强带（JQD）、柱帽（ZM）、板挑檐（TY）、角部加强筋（Crs）、悬挑阳角放射筋（Ces）、悬挑阴角放射筋（Cis）、抗冲切箍筋（Rh）、抗冲切弯起筋（Rb）、密肋板（MB）、天沟板（TGB）、阳台栏板（YB）、条形基础底板（TJB）和梁板式筏型基础平板（LPB）等。

建筑工程图纸符号大全

建筑工程图纸符号大全一、柱编号二、墙柱编号三、墙梁编号注：（××A）为一端悬挑，（××B）为两端悬挑，悬挑不计入跨数。

五、板编号六、板带编号注：（××A）为一端悬挑，（××B）为两端悬挑，悬挑不计入跨数。

八、板相关构造编号九、钢筋符号一级钢：A 二级钢：B 三级钢：C构件类型代号序号跨数及有无悬挑暗梁AL××（××）（××A ）或（××B ）构造类型代号序号说明纵筋加强带 JQD ×× 以单向加强纵筋取代原位配筋后浇带 HJD ×× 有不同的留筋方式柱帽 ZM × ×× 适用于无梁楼盖局部升降板 SJB ×× 板后即配筋与所在板相同，构造升降高度≤300 板加腋 JY ×× 腋高与腋宽可选注板开洞 BD ×× 最大边长或直径＜1000；加强筋长度有全跨贯通和自洞边锚固两种板翻边 FB ××翻遍高度≤300角部加强筋Crs×× 以上部双向非贯通加强钢筋取代原位置的非贯通配筋悬挑板阴角附加筋 Cis ×× 板悬挑阴角上部斜向附加钢筋悬挑板阳角附加筋 Ces ×× 板悬挑阳角上部放射筋抗冲切箍筋 Rh ×× 通长用于无柱帽无梁楼盖的柱顶抗冲切弯起筋 Rb×× 通长用于无柱帽无梁楼盖的柱顶。

建筑图纸符号大全

一、建筑图纸符号大全@表示钢筋间距Φ表示钢筋型号，CAD快捷键一览创建三维阵列3A创建三维面3F在三维空间创建由直线段组成的多段线3P在二维和三维空间中将某对象与其他对象对齐AL加载AutoLISP、ADS和ARX应用程序AP创建圆弧A计算对象或定义区域的面积和周长AA创建按指定方式排列的多重对象拷贝AR执行外部数据库命令的管理功能AAD输出选择对象的链接信息AEX管理对象和外部数据库之间的链接ALI显示并编辑表数据并创建链接和选择集ARO从链接到文字选择集和图形选择集的行中创建选择集ASE 执行结构查询语言(SQL)语句ASQ创建属性定义-AT改变不依赖于块定义的属性信息-ATE用图案填充封闭区域H或BH根据选定对象创建块定义-B用对话框定义块B用封闭区域创建面域或多段线BO（使用命令行）用封闭区域创建面域或多段线-BO部分删除对象或把对象分解为两部分BR给对象加倒角CHA修改现有对象的特性-CH根据圆心和直径或半径绘制圆C复制对象CO或CP创建属性定义AT编辑单个块的可变属性ATE修改对象的颜色、图层、线型和厚度CH设置新对象的颜色COL编辑文字和属性定义ED显示夹点并设置颜色GR创建并修改标注样式D插入块或另一图形I控制现有对象的特性MO修改对象名称REN设置绘图辅助工具RM设置对象选择模式SE管理已定义的用户坐标系UC选择预置用户坐标系UCP控制坐标和角度的显示格式及精度UN创建和恢复视图V设置三维观察方向VP创建对齐线性标注DAL或DIMALI创建角度标注DAN或DIMANG从前一个或选择的标注的第一尺寸界线处连续标注DBA或DIMBASE 创建圆和圆弧的圆心标记或中心线DCE从前一个或选择的标注的第二尺寸界线处连续标注DCO或DIMCONT 创建圆和圆弧的直径标注DDI或DIMDIA编辑标注DED或DIMED创建线性尺寸标注DLI或DIMLIN创建坐标点标注DOR或DIMORD替换标注系统变量DOV或DIMOVER创建圆和圆弧的半径尺寸标注DRA或DIMRAD在命令行创建和修改标注样式DST或DIMSTY移动和旋转标注文字DIMTED测量两点之间的距离和角度DI将点对象或块沿对象的长度或周长等间隔排列DIV绘制填充的圆和环DO修改图像和其他对象的显示顺序DR打开鸟瞰视图窗口AV输入文字时在屏幕上显示DT定义平行投影或透视视图DV创建椭圆或椭圆弧EL从图形删除对象E将组合对象分解为对象组件X以其他文件格式保存对象EXP延伸对象到另一对象EX通过拉伸现有二维对象来创建三维实体EXT给对象加圆角F创建根据特性选择有关对象时用到的过滤器列表FI创建对象的命名选择集G使用命令行创建选择集-G用图案填充一块指定边界的区域-H修改现有的图案填充对象HE重生成三维模型时不显示隐藏线HI以多种格式向AutoCAD图形文件中插入图像IM使用命令行插入图像-IM控制选定图像的亮度、对比度和褪色度IAD向当前图形中定义并附着新的图像对象IAT为单个图像对象创建新剪切边界ICL向AutoCAD输入3DS/DXF/EPS/SAT/WM等F文件IMP将命名块或图形插入到当前图形中-I插入链接或嵌入对象IO找出两个或多个三维实体的干涉区并用公用部分创建三维组合实体INF 从两个或多个实体或面域的交集创建组合实体或面域IN管理图层LA在命令行上执行LAYER命令-LA创建一条引出线将注释与一个几何特征相连LE或LEAD拉长对象L创建、加载和设置线型LT使用命令行创建、加载和设置线型-LT显示选定对象的数据库信息LI或LS设置线型比例因子LTS把某一对象的特性复制到其他若干对象MA将点对象或块按指定的间距放置ME创建对象的镜像副本MI创建多线ML在指定方向上按指定距离移动对象M从图纸空间切换到模型空间视口MS创建多行文字T或MT使用命令行创建多行文字-T创建浮动视口和打开现有的浮动视口MV创建对象的等距线，如同心圆、平行线和平行曲线O设置运行对象捕捉模式并修改靶框大小OS使用命令行设置运行对象捕捉模式并修改靶框大小-OS移动显示在当前视口的图形P使用命令行移动视口-P插入剪贴板数据并控制数据格式PA编辑多段线和三维多边形网格PE创建二维多段线PL将图形打印到绘图仪、打印机或文件PLOT创建点对象PO创建用多段线表示的正多边形POL自定义AutoCAD系统参数的设置PR显示打印图形的效果PRE从模型空间视口切换到图纸空间PS删除数据库中未用的命名对象，例如块或图层PU退出AutoCADEXIT绘制矩形多段线REC刷新显示当前视口R刷新显示所有视口RA重生成图形并刷新显示当前视口RE重新生成图形并刷新所有视口REA从选择的一组现有对象中创建面域对象REG修改对象名-REN创建三维线框或实体模型的具有真实感的渲染图像RR沿轴旋转二维对象以创建实体REV绕基点旋转对象RO设置渲染系统配置RPR在X、Y和Z方向等比例放大或缩小对象SC从脚本文件执行一系列命令SCR用剖切平面和实体截交创建面域SEC列出系统变量并修改变量值SET显示当前视口图形的着色图像SHA用平面剖切一组实体SL规定光标按指定的间距移动SN创建二维填充多边形SO检查图形中文字的拼写SP创建二次或三次样条曲线SPL编辑样条曲线对象SPE移动或拉伸对象S创建命名样式ST用差集创建组合面域或实体SU校准、配置、打开和关闭已安装的数字化仪TA设置当前三维实体的厚度TH控制对图纸空间的访问以及控制视口的行为TI创建形位公差标注TOL显示、隐藏和自定义工具栏TO创建圆环形实体TOR用其他对象定义的剪切边修剪对象TR通过并运算创建组合面域或实体UNI设置坐标和角度的显示格式和精度-UN保存和恢复已命名的视图-V设置图形的三维直观图的查看方向-VP将块对象写入新图形文件W创建三维实体使其倾斜面尖端沿X轴正向WE将一个外部参照附加到当前图形中XA将外部参照依赖符号绑定到图形XB使用命令行执行XBINDW命令-XB定义外部参照或块剪裁边界，并且设置前剪裁面和后剪裁面XC 创建无限长的直线，称为参照线XL控制图形中的外部参照XR使用命令行执行XREF命令-XR放大或缩小当前视口对象的外观尺寸Z二、水电图纸上各种符号的意义SC:钢管PC:PVC聚乙烯阻燃性塑料管CT:桥架WC沿:墙暗敷设WS:沿墙明敷设CC:沿顶板暗敷设F:暗敷在地板内CE:沿顶板明敷YJV:电缆SYV:电视线PE:接地(黄绿相兼)PEN:接零(蓝色)3项线(火线):A项(黄)B项(绿)C项(红)KV:(电压)千伏BV:散线MEB:总等电位LEB:局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内照明灯具安装方式代号：D——吸顶式L——链吊式G——管吊式B——壁装式R——嵌入式BR—墙壁内安装配电线路的标注方法：a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位灯具吸顶安装标注方法：其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度，mf--安装方式L--光源种类，白炽灯或荧光灯三、建筑设计图纸中的一些符号在建筑设计图中，L表示是梁、LL表示是连续梁、QL表示圈梁、JL 表示基础梁、TL表示是梯梁、DL表示是地梁，Z表示柱、GZ表示构造柱、KZ表示框架柱，M表示是门、C表示是窗。

建筑工程图纸代号大全

车档
CD
垂直支撑
CC
圈梁
QL
水平支撑
SC
过梁
GL
梯
T
连系梁
LL
雨篷
YP
基础梁
JL
阳台
YT
楼梯梁
TL
梁垫
LD
框架梁
KL
预埋件
M-
框支梁
KZL
天窗端壁
TD
屋面框架梁
WKL
钢筋网
W
檩条
LT
钢筋骨架
G
专业图纸代号大全
代号
表示
SC
钢管
PC
PVC聚乙烯阻燃性塑料管
CT
桥架WC沿墙暗敷设
WS
沿墙明敷设
CC
沿顶板暗敷设
线路明敷部位代号
LM
沿屋架或屋架下弦敷设
ZM
沿柱敷设
QM
沿墙敷设
PL
沿天棚敷设
线路暗敷部位代号
LA
暗设在梁内
ZA
棚内
DA
暗设在地面或地板内
PNA
暗设在不能进入的吊顶内
照明灯具安装方式代号
D
吸顶式
L
链吊式
G
管吊式
B
壁装式
R
嵌入式
BR
墙壁内安装
配电线路的标注方法
建筑工程图纸代号大全，看懂图就靠它
施工技术
常用建筑材料图例
常用建筑构造图例
常用给排水工程图例
常用电气设备文字符号
建筑常用构件代号大全
专业图纸代号大全
线路明敷部位代号
线路暗敷部位代号
照明灯具安装方式代号
配电线路的标注方法
照明灯具标注方法

工程图纸中的字母代号

工程建筑图纸中的字母代号解释之马矢奏春创作拼音的开头字母.前面的字母(M)就是汉语拼音的缩写,后面的数字(1或 2...)是排列的序号,除这个门(M),窗(C),还有另外,如防火窗(FHC-1或FH-1),门联窗(MLC-1),推拉门(TLM-1),凸窗(TC-1), 高窗（GC）等等. M就是门, C就是窗, 后面的数字代表第几种类型.图纸还会附有门窗表, 与之对应施工图中就多了, 根据习惯纷歧样暗示方法也不尽相同：梁（L）、连梁（LL）、框架梁（KL）、过梁（GL）、柱（Z）、构造柱（GZZ）、框架柱（KZ）、梯柱（TZ）, 梯板, 压顶, 压顶圈梁、踏步等等吧, 如果是现浇的前边加一（X）.慢慢的就会看懂的, 基本上你看图纸看的多了, 在什么处所时什么工具可能标注方法纷歧样, 可是一看就会明白的.另附部份代号共同学习：1 板 B2 屋面板 WB3 空心板 KB4 槽行板 CB5 折板 ZB6 密肋板 MB7 楼梯板 TB8 盖板或沟盖板 GB9 挡雨板或檐口板 YB10 吊车平安走道板 DB11 墙板 QB12 天沟板 TGB13 梁 L14 屋面梁 WL15 吊车梁 DL16 单轨吊 DDL17 轨道连接 DGL18 车挡 CD19 圈梁 QL20 过梁 GL21 连系梁 LL22 基础梁 JL23 楼梯梁 TL24 框架梁 KL25 框支梁 KZL26 屋面框架梁 WKL27 檩条 LT28 屋架 WJ29 托架 TJ30 天窗架 CJ31 框架 KJ32 刚架 GJ33 支架 ZJ34 柱 Z35 框架柱 KZ36 构造柱 GZ37 承台 CT38 设备基础 SJ39 桩 ZH40 挡土墙 DQ41 地沟 DG42 柱间支撑 DC43 垂直支撑 ZC44 水平支撑 SC45 梯 T46 雨篷 YP47 阳台 YT48 梁垫 LD49 预埋件 M50 天窗端壁 TD51 钢筋网 W52 钢筋骨架 G53 基础 J54 暗柱 AZ。

常用建筑图纸符号大全【完整版】

12施工网免费为您提供最详细的建筑常用构件代号大全，包括柱代号、墙柱代号、梁代号、墙梁代号以及其他54种建筑图纸符号大全都有。

一、柱代号二、墙柱代号三、梁代号四、墙梁代号五、54种建筑图纸符号大全如果您想下载以上所有常用建筑图纸符号大全，请点击以下的一键下载按钮进行下载一、常用建筑符号解释在建筑设计图中，l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁，z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。

@表示钢筋间距，Φ表示钢筋型号，也就是我们所说的一二三四五级钢筋符号。

1、箍筋表示方法：⑴φ10@100/200(2)表示箍筋为φ10，加密区间距100，非加密区间距200，全为双肢箍。

⑵φ10@100/200(4)表示箍筋为φ10，加密区间距100，非加密区间距200，全为四肢箍。

⑶φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。

⑷φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

2、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。

⑵2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。

⑶4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。

⑷3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。

3、梁上部钢筋表示方法：(标在梁上支座处)⑴2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵2Φ22+(4Φ12)表示2Φ22为通长，4φ12架立筋，用于六肢箍。

⑶6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷2Φ22+2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

4、梁腰中钢筋表示方法：⑴G2φ12表示梁两侧的构造钢筋，每侧一根φ12。

⑵G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。

建筑工程图纸代号大全

代号 SC
建筑常用构件代号大全
代号
名称
B
屋架
WB
托架
KB
天窗架
CB
框架
ZB
刚架பைடு நூலகம்
MB
支架
TB
柱
GB
框架柱
YB
构造柱
DB
暗柱
QB
承台
TGB
基础
L
设备基础
WL
桩
DL
挡土墙
DDL
地沟
DGL
柱间支撑
CD
垂直支撑
QL
水平支撑
GL
梯
LL
雨篷
JL
阳台
TL
梁垫
KL
预埋件
KZL
天窗端壁
WKL
钢筋网
LT
钢筋骨架
专业图纸代号大全
表示
钢管
代号 WJ TJ CJ KJ GJ ZJ Z KZ GZ AZ CT J SJ ZH DQ DG ZC CC SC T YP YT LD MTD W G
PC CT WS CC F CE YJV SYV PE PEN 3 项线(火线) BV MEB LEB PVC DGL VXG GXG KRG
L G B R BR
a——b(c×d)e ——f
a b c d e f L
链吊式管吊式壁装式嵌入式墙壁内安装配电线路的标注方法 a 表示回路编号 b 表示导线型号 c 表示导线根数 d 表示导线截面 e 表示敷设方式及穿管管径 f 表示敷设部位表示 2 根导线表示 3 根导线表示 n 根导线照明灯具标注方法灯数型号或编号每盏照明灯具的灯泡个数灯泡容量，W 灯泡安装高度，m 安装方式光源种类，白炽灯或荧光灯

工程图纸中的字母代号

工程建筑图纸中的字母代号解释拼音的开头字母。

前面的字母(M)就是汉语拼音的缩写,后面的数字(1或2...)是排列的序号,除了这个门(M),窗(C),还有别的,如防火窗(FHC-1或FH-1),门联窗(MLC-1),推拉门(TLM-1),凸窗(TC-1)，高窗（GC）等等. M就是门，C就是窗，后面的数字代表第几种类型。

图纸还会附有门窗表，与之对应施工图中就多了，根据习惯不一样表示方法也不尽相同：梁（L）、连梁（LL）、框架梁（KL）、过梁（GL）、柱（Z）、构造柱（GZZ）、框架柱（KZ）、梯柱（TZ），梯板，压顶，压顶圈梁、踏步等等吧，如果是现浇的前边加一（X）。

慢慢的就会看懂的，基本上你看图纸看的多了，在什么地方时什么东西可能标注方法不一样，但是一看就会明白的。

另附部分代号共同学习：1 板 B2 屋面板WB3 空心板KB4 槽行板CB5 折板ZB6 密肋板MB7 楼梯板TB8 盖板或沟盖板GB9 挡雨板或檐口板YB10 吊车安全走道板DB11 墙板QB12 天沟板TGB13 梁L14 屋面梁WL15 吊车梁DL16 单轨吊DDL17 轨道连接DGL18 车挡CD19 圈梁QL20 过梁GL21 连系梁LL22 基础梁JL23 楼梯梁TL24 框架梁KL25 框支梁KZL26 屋面框架梁WKL27 檩条LT28 屋架WJ29 托架TJ30 天窗架CJ31 框架KJ32 刚架GJ33 支架ZJ34 柱Z35 框架柱KZ36 构造柱GZ37 承台CT38 设备基础SJ39 桩ZH40 挡土墙DQ41 地沟DG42 柱间支撑DC43 垂直支撑ZC44 水平支撑SC45 梯T46 雨篷YP47 阳台YT48 梁垫LD49 预埋件M50 天窗端壁TD51 钢筋网W52 钢筋骨架G53 基础J54 暗柱AZ你若许我此生缘，陪我聆听清风，我愿回你这世情，共赴天涯海角，心守一人，相伴一世，择一城终，白首不相离！。

建筑工程图纸代号大全

建筑工程图纸代号大全————————————————————————————————作者：————————————————————————————————日期：建筑工程图纸代号大全建筑常用构件代号大全名称代号名称代号板 B 屋架WJ 屋面板WB 托架TJ 空心板KB 天窗架CJ 槽形板CB 框架KJ 折板ZB 刚架GJ 密肋板MB 支架ZJ 楼梯板TB 柱Z 盖板或沟盖板GB 框架柱KZ 挡雨板或檐口板YB 构造柱GZ 吊车安全走道板DB 暗柱AZ 墙板QB 承台CT 天沟板TGB 基础J 梁L 设备基础SJ 屋面梁WL 桩ZH 吊车梁DL 挡土墙DQ 单轨吊车梁DDL 地沟DG 轨道连接DGL 柱间支撑ZC 车档CD 垂直支撑CC 圈梁QL 水平支撑SC 过梁GL 梯T 连系梁LL 雨篷YP 基础梁JL 阳台YT 楼梯梁TL 梁垫LD 框架梁KL 预埋件M- 框支梁KZL 天窗端壁TD 屋面框架梁WKL 钢筋网W 檩条LT 钢筋骨架G专业图纸代号大全代号表示SC 钢管PC PVC聚乙烯阻燃性塑料管CT 桥架WC沿墙暗敷设WS 沿墙明敷设CC 沿顶板暗敷设F 暗敷在地板内CE 沿顶板明敷YJV 电缆SYV 电视线PE 接地(黄绿相兼)PEN 接零(蓝色)3项线(火线) A项(黄)B项(绿)C项(红)KV(电压)千伏BV 散线MEB 总等电位LEB 局部等电位线路敷设方式代号PVC 用阻燃塑料管敷设DGL 用电工钢管敷设VXG 用塑制线槽敷设GXG 用金属线槽敷设KRG 用可挠型塑制管敷设线路明敷部位代号LM 沿屋架或屋架下弦敷设ZM 沿柱敷设QM 沿墙敷设PL 沿天棚敷设线路暗敷部位代号LA 暗设在梁内ZA 暗设在柱内QA 暗设在墙内PA 暗设在屋面内或顶棚内DA 暗设在地面或地板内PNA 暗设在不能进入的吊顶内照明灯具安装方式代号D 吸顶式L 链吊式G 管吊式B 壁装式R 嵌入式BR 墙壁内安装配电线路的标注方法a——b(c×d)e——fa表示回路编号b表示导线型号c表示导线根数d表示导线截面e表示敷设方式及穿管管径f表示敷设部位表示2根导线表示3根导线表示n根导线照明灯具标注方法a 灯数b 型号或编号c 每盏照明灯具的灯泡个数d 灯泡容量，We 灯泡安装高度，mf 安装方式L 光源种类，白炽灯或荧光灯。

建筑图集代号大全

代号大全柱的代号大全1.框架柱:KZ2.转换柱:ZHZ3.芯柱:XZ4.梁上柱:LZ5.剪力墙柱QZ6.构造柱:GZ7.构造边缘柱:GBZ 8.构造角柱:GJZ 9.约束边缘柱:YBZ10.普通柱:Z 11.暗柱:AZ 12.扶壁柱:FBZ13.约束边缘端柱;YDZ 14.约束边缘暗柱;YAZ 15.约束边缘翼墙柱;YYZ 16.约束边缘角柱；YJZ 17.构造边缘端柱；GDZ 18.构造边缘暗柱；GAZ 19.构造边缘翼墙柱；GYZ 20.构造边缘转角柱；GJZ21.梯柱；TL 22.框支柱：KZZ各种梁代号大全1.连梁:LL2.暗梁:AL3.悬挑梁:XL4.框架梁:KL5.框支梁:KZL6.边框梁:BKL7.跨高比不小5的梁:LLK 8.框扁梁:KBL 9.屋框梁:WKL 10.井子梁:JZL 11.梯梁:TL 12.基础梁；JL13.现浇过梁；XGL 14.门过梁;MGL 15.板梁；BL16.梁；L 17.承台梁：CTL 18.圈梁：QL19.单轨吊车梁：DDL 20.吊车梁：DL 21.基础次梁：JCL22.梁垫：LD 23.地下框梁：DKL 24.基础主梁：JZL板的代号大全1 / 61.楼板:LB2.屋面板WB3.悬挑板:XTB4.折板:ZB5.梯板:TB6.平台板:PTB7.柱上板:ZSB8.跨中板带:KZB 9.升降板:SJB 10.后浇带:HJD11.板开洞:BD 12板翻边:FB 13.板加腋:JY14.纵筋加强带；JQD 15.柱帽；ZM 16.板挑檐；TY17.角部加强筋；Crs 18.悬挑阳角放射筋；Ces 19悬挑阴角放射筋；Cis20.抗冲切箍筋；Rh 21.抗冲切弯起筋；Rb 22.密肋板：MB23.天沟板：TGB 24.阳台栏板：YB 25.条形基础底板：TJB26.梁板式筏型基础平板：LPB 27.盖板或沟盖板：GB 28.槽型板：CB29.墙板:QB 30.吊车安全走道板：DB 31.挡雨板或檐口板:YB平板式筏板基础柱下板带；ZXB 跨中板带；KZB 平板筏基础平板；BPB 上柱墩：SZD 下柱墩：XZD 外包式柱脚：WZJ 埋入式柱脚：MZJ独立基础代号大全普通独立基础阶型：DJj 普通独立基础坡型：DJp杯口独立基础阶型：BJj 杯口独立基础坡型：BJp条形基础代号大全条形基础底板坡型：TJBp 条形基础地板阶型：TJBj建筑符号洞类代号大全消防洞；XD 暖气洞；ND 电气洞:DD 预埋洞:SD2 / 6矩形洞：JD 设备预留洞：SD 圆形洞口：YD 洞口：DK建筑其他构件代号大全钢筋骨架：G 钢筋网：W 窗端壁：TD 预埋件：M阳台：YT 雨棚：YP 柱间支撑：DC 垂直支撑：ZC水平支撑:SC 地沟：DG 设备基础：SJ 支架：ZJ钢架：GJ 框架：KJ 窗架：CJ 托架：TJ屋架：WJ 檩条;LT 车档：CD 轨道链接：DG桩：ZH 地下外墙：DWQ 推拉门：TLM 窗：C天窗：TC 门连窗：MLC 门:M 屋门:WM电动保温门：DLM 幕墙窗：MQC 防盗门FDM人防图纸字母代号大全1．FJM6027：防火卷帘（一般为特级），洞口尺寸6000宽*2700高2．FMDB6027：防护密闭封堵板（人防钢结构封堵构件），洞口尺寸6000宽*2700高3．HM1220：钢筋混凝土密闭门（人防门），洞口尺寸1200宽*2000高4．HK600：悬板式防爆波活门（人防门），洞口尺寸620宽*1400高，600表示设备接管直径5．HFM2020：钢筋混凝土防护密闭门（人防门），洞口尺寸2000宽*2000高6．GHSFM6027：钢结构活门槛双扇防护密闭门（人防门），洞口尺寸6000宽*2700高7.临空墙：LKQ 8.人防墙：RFQ 9.防火墙：FHQ10.混凝土活门槛防火门：HHFM 11.钢制防火门:GFM12.钢制活门槛防火门：GHFM3 / 6水电安装图纸代号大全CE：沿顶板明敷 YJV：电缆 SYV：电视线PE：接地（黄绿相兼） PEN：接零（蓝色） SC：钢管 CT：桥梁WC：沿墙暗敷设 WS：沿墙明敷设 CC：沿顶板暗敷设 F：暗敷在地板内3项线（火线）：A项（黄）B项（绿）C项（红）PC：PVC聚乙烯阻燃性塑料管 MEB:总等电位 L:火线 N:零线PE:地线 A、B、C:三相电 U、V、W:三相电R、S、T:三相电 G:发电机 M:发电机 AC:交流VCC:正极 NO:常开触点 NC:常闭触点排水工程图纸字母大全给水管道J(如果分高低区，通常用首字母G表示高区,D表示低区。

工程建筑图纸,中的字母代号解释【范本模板】

工程建筑图纸中的字母代号解释拼音的开头字母。

前面的字母（M)就是汉语拼音的缩写，后面的数字(1或2。

.。

)是排列的序号,除了这个门(M）,窗（C），还有别的,如防火窗(FHC-1或FH—1),门联窗(MLC-1),推拉门（TLM-1），凸窗（TC—1），高窗(GC）等等. M就是门，C就是窗，后面的数字代表第几种类型。

图纸还会附有门窗表，与之对应施工图中就多了，根据习惯不一样表示方法也不尽相同:梁（L）、连梁（LL）、框架梁（KL)、过梁（GL）、柱（Z）、构造柱（GZZ）、框架柱（KZ）、梯柱(TZ）,梯板，压顶,压顶圈梁、踏步等等吧,如果是现浇的前边加一（X）。

慢慢的就会看懂的,基本上你看图纸看的多了，在什么地方时什么东西可能标注方法不一样，但是一看就会明白的。

另附部分代号共同学习：1 板 B2 屋面板WB3 空心板KB4 槽行板CB5 折板ZB6 密肋板MB7 楼梯板TB8 盖板或沟盖板GB9 挡雨板或檐口板YB10 吊车安全走道板DB11 墙板QB12 天沟板TGB13 梁L14 屋面梁WL15 吊车梁DL16 单轨吊DDL17 轨道连接DGL18 车挡CD19 圈梁QL20 过梁GL21 连系梁LL22 基础梁JL23 楼梯梁TL24 框架梁KL25 框支梁KZL26 屋面框架梁WKL27 檩条LT28 屋架WJ29 托架TJ30 天窗架CJ31 框架KJ32 刚架GJ33 支架ZJ34 柱Z35 框架柱KZ36 构造柱GZ37 承台CT38 设备基础SJ39 桩ZH40 挡土墙DQ41 地沟DG42 柱间支撑DC43 垂直支撑ZC44 水平支撑SC45 梯T46 雨篷YP47 阳台YT48 梁垫LD49 预埋件M50 天窗端壁TD51 钢筋网W52 钢筋骨架G53 基础J54 暗柱AZ。

建筑图纸符号大全

一、建筑图纸符号大全@表示钢筋间距Φ表示钢筋型号，CAD快捷键一览创建三维阵列 3A创建三维面 3F在三维空间创建由直线段组成的多段线 3P在二维和三维空间中将某对象与其他对象对齐 AL加载 AutoLISP、ADS 和 ARX 应用程序 AP创建圆弧 A计算对象或定义区域的面积和周长 AA创建按指定方式排列的多重对象拷贝 AR执行外部数据库命令的管理功能 AAD输出选择对象的链接信息 AEX管理对象和外部数据库之间的链接 ALI显示并编辑表数据并创建链接和选择集 ARO从链接到文字选择集和图形选择集的行中创建选择集 ASE 执行结构查询语言 (SQL) 语句 ASQ创建属性定义 -AT改变不依赖于块定义的属性信息 -ATE用图案填充封闭区域 H或BH根据选定对象创建块定义 -B用对话框定义块 B用封闭区域创建面域或多段线 BO（使用命令行）用封闭区域创建面域或多段线 -BO部分删除对象或把对象分解为两部分 BR给对象加倒角 CHA修改现有对象的特性 -CH根据圆心和直径或半径绘制圆 C复制对象 CO或CP创建属性定义 AT编辑单个块的可变属性 ATE修改对象的颜色、图层、线型和厚度 CH设置新对象的颜色 COL编辑文字和属性定义 ED显示夹点并设置颜色 GR创建并修改标注样式 D插入块或另一图形 I控制现有对象的特性 MO修改对象名称 REN设置绘图辅助工具 RM设置对象选择模式 SE管理已定义的用户坐标系 UC选择预置用户坐标系 UCP控制坐标和角度的显示格式及精度 UN创建和恢复视图 V设置三维观察方向 VP创建对齐线性标注 DAL或DIMALI创建角度标注 DAN或DIMANG从前一个或选择的标注的第一尺寸界线处连续标注 DBA或DIMBASE 创建圆和圆弧的圆心标记或中心线 DCE从前一个或选择的标注的第二尺寸界线处连续标注 DCO或DIMCONT 创建圆和圆弧的直径标注 DDI或 DIMDIA编辑标注 DED或DIMED创建线性尺寸标注 DLI或DIMLIN创建坐标点标注 DOR或DIMORD替换标注系统变量 DOV或DIMOVER创建圆和圆弧的半径尺寸标注 DRA或DIMRAD在命令行创建和修改标注样式 DST或DIMSTY移动和旋转标注文字 DIMTED测量两点之间的距离和角度 DI将点对象或块沿对象的长度或周长等间隔排列 DIV绘制填充的圆和环 DO修改图像和其他对象的显示顺序 DR打开鸟瞰视图窗口 AV输入文字时在屏幕上显示 DT定义平行投影或透视视图 DV创建椭圆或椭圆弧 EL从图形删除对象 E将组合对象分解为对象组件 X以其他文件格式保存对象 EXP延伸对象到另一对象 EX通过拉伸现有二维对象来创建三维实体 EXT给对象加圆角 F创建根据特性选择有关对象时用到的过滤器列表 FI创建对象的命名选择集 G使用命令行创建选择集 -G用图案填充一块指定边界的区域 -H修改现有的图案填充对象 HE重生成三维模型时不显示隐藏线 HI以多种格式向 AutoCAD 图形文件中插入图像 IM使用命令行插入图像 -IM控制选定图像的亮度、对比度和褪色度 IAD向当前图形中定义并附着新的图像对象 IAT为单个图像对象创建新剪切边界 ICL向 AutoCAD 输入3DS/DXF/EPS /SAT/WMF等文件 IMP将命名块或图形插入到当前图形中 -I插入链接或嵌入对象 IO找出两个或多个三维实体的干涉区并用公用部分创建三维组合实体 INF 从两个或多个实体或面域的交集创建组合实体或面域 IN管理图层 LA在命令行上执行 LAYER 命令 -LA创建一条引出线将注释与一个几何特征相连 LE或LEAD拉长对象 L创建、加载和设置线型 LT使用命令行创建、加载和设置线型 -LT显示选定对象的数据库信息 LI或LS设置线型比例因子 LTS把某一对象的特性复制到其他若干对象 MA将点对象或块按指定的间距放置 ME创建对象的镜像副本 MI创建多线 ML在指定方向上按指定距离移动对象 M从图纸空间切换到模型空间视口 MS创建多行文字 T或MT使用命令行创建多行文字 -T创建浮动视口和打开现有的浮动视口 MV创建对象的等距线，如同心圆、平行线和平行曲线 O设置运行对象捕捉模式并修改靶框大小 OS使用命令行设置运行对象捕捉模式并修改靶框大小 -OS移动显示在当前视口的图形 P使用命令行移动视口 -P插入剪贴板数据并控制数据格式 PA编辑多段线和三维多边形网格 PE创建二维多段线 PL将图形打印到绘图仪、打印机或文件 PLOT创建点对象 PO创建用多段线表示的正多边形 POL自定义 AutoCAD 系统参数的设置 PR显示打印图形的效果 PRE从模型空间视口切换到图纸空间 PS删除数据库中未用的命名对象，例如块或图层 PU退出 AutoCAD EXIT绘制矩形多段线 REC刷新显示当前视口 R刷新显示所有视口 RA重生成图形并刷新显示当前视口 RE重新生成图形并刷新所有视口 REA从选择的一组现有对象中创建面域对象 REG修改对象名 -REN创建三维线框或实体模型的具有真实感的渲染图像 RR沿轴旋转二维对象以创建实体 REV绕基点旋转对象 RO设置渲染系统配置 RPR在 X、Y 和 Z 方向等比例放大或缩小对象 SC从脚本文件执行一系列命令 SCR用剖切平面和实体截交创建面域 SEC列出系统变量并修改变量值 SET显示当前视口图形的着色图像 SHA用平面剖切一组实体 SL规定光标按指定的间距移动 SN创建二维填充多边形 SO检查图形中文字的拼写 SP创建二次或三次样条曲线 SPL编辑样条曲线对象 SPE移动或拉伸对象 S创建命名样式 ST用差集创建组合面域或实体 SU校准、配置、打开和关闭已安装的数字化仪 TA设置当前三维实体的厚度 TH控制对图纸空间的访问以及控制视口的行为 TI创建形位公差标注 TOL显示、隐藏和自定义工具栏 TO创建圆环形实体 TOR用其他对象定义的剪切边修剪对象 TR通过并运算创建组合面域或实体 UNI设置坐标和角度的显示格式和精度 -UN保存和恢复已命名的视图 -V设置图形的三维直观图的查看方向 -VP将块对象写入新图形文件 W创建三维实体使其倾斜面尖端沿 X 轴正向 WE将一个外部参照附加到当前图形中 XA将外部参照依赖符号绑定到图形 XB使用命令行执行XBINDW命令 -XB定义外部参照或块剪裁边界，并且设置前剪裁面和后剪裁面 XC 创建无限长的直线，称为参照线 XL控制图形中的外部参照 XR使用命令行执行XREF命令 -XR放大或缩小当前视口对象的外观尺寸 Z二、水电图纸上各种符号的意义SC:钢管PC: PVC聚乙烯阻燃性塑料管CT:桥架WC:沿墙暗敷设WS:沿墙明敷设CC:沿顶板暗敷设F:暗敷在地板内CE:沿顶板明敷YJV:电缆SYV:电视线PE:接地(黄绿相兼)PEN:接零(蓝色)3项线(火线):A项(黄) B项(绿) C项(红)KV: (电压)千伏BV:散线MEB:总等电位LEB:局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内照明灯具安装方式代号：D——吸顶式L——链吊式G——管吊式B——壁装式R——嵌入式BR—墙壁内安装配电线路的标注方法：a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位灯具吸顶安装标注方法：其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度，mf--安装方式L--光源种类，白炽灯或荧光灯三、建筑设计图纸中的一些符号在建筑设计图中，L表示是梁、LL表示是连续梁、QL表示圈梁、JL 表示基础梁、TL表示是梯梁、DL表示是地梁，Z表示柱、GZ表示构造柱、KZ表示框架柱，M表示是门、C表示是窗。

建筑图纸符号大全
