AMP网络模块制作方法

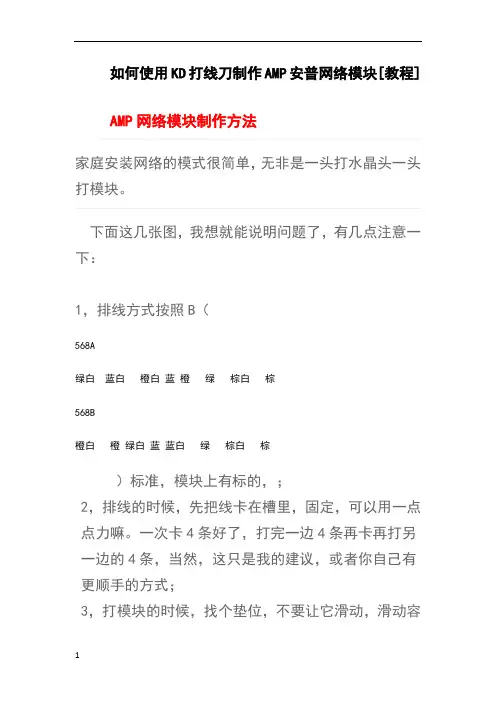

AMP网络模块制作方法
如何使用KD打线刀制作AMP安普网络模块[教程]AMP网络模块制作方法家庭安装网络的模式很简单，无非是一头打水晶头一头打模块。
下面这几张图，我想就能说明问题了，有几点注意一下：1，排线方式按照B（568A绿白蓝白橙白蓝橙绿棕白棕568B橙白橙绿白蓝蓝白绿棕白棕）标准，模块上有标的，；2，排线的时候，先把线卡在槽里，固定，可以用一点点力嘛。
一次卡4条好了，打完一边4条再卡再打另一边的4条，当然，这只是我的建议，或者你自己有更顺手的方式；3，打模块的时候，找个垫位，不要让它滑动，滑动容易伤手啊。
打模块要垂直打，要领8字诀：干净利落、一刀到位。
正确的打下去，是会听到很清脆的声音的，同时会切断多余的线头；4，打完后，仔细看看自己的作品，每一支线，是否都卡到位了。
也可以用测试仪测试一下，是否8支都通；5，一个模块如果被打多几次，那绝对不是好事，金属片开裂，那就over了，要想保持99%或以上的接通率，其实跟很多因素有关，比如：技术员、工具、网线质量、模块质量、预留线长短、垫位位置等等。
100M、1000M网卡连线的排线制作方法100M、1000M网卡连线的排线制作方法5类线(100m)的制作：a: 绿白（3）、绿（6）、橙白（1）、蓝（4）、蓝白（5）、橙（2）、棕白（7）、棕（8）b：橙白（1）、橙（2）、绿白（3）、蓝（4）、蓝白（5）、绿（6）、棕白（7）、棕（8）常见为：b－b用于连接Hub、交换机、路由器等设备。
常见对拷线：a－b（1-3、2-6交叉）用于网卡到网卡的直接。
6类线的制作（千兆线）：a：橙白（1）、橙（2）、绿白（3）、蓝（4）、蓝白（5）、绿（6）、棕白（7）、棕（8）b:绿白（3）、绿（6）、橙白（1）、棕白（7）、棕（8）、橙（2）、蓝（4）、蓝白（5）常见为：b－b用于连接Hub、交换机、路由器等设备。
常见对拷线：a－b（1-3、2-6、4-7、5-8交叉）－（与100m的不同）以25对线缆为例子说明：线缆有五个基本颜色，顺序分别为白、红、黑、黄、紫，每个基本颜色里面又包括五种颜色顺序分别为蓝、橙、绿、棕、灰，既所有的线对1—25对的排序为白蓝、白橙、白绿、白棕、白灰……紫蓝、紫橙、紫绿、紫棕、紫灰。
网络模块的制作
网线、网络模块的制作2007年04月02日星期一上午 11:18跟计算机网络打交道免不了经常要做网线，网线的制作其实非常简单，就是把双绞线的4对8芯网线按一定规则插入到水晶头中，所以这类网线的制作所需材料仅需双绞线和水晶头；所需工具也较简单，通常仅需一把专用压线钳即可。
双绞线网线的制作其实就是网线水晶头的制作，这类网线制作的难点就是不同用途的网线跳线规则不同。
一、直通RJ-45接头的制作第1步：用双绞线网线钳（当然也可以用其它剪线工具）把五类双绞线的一端剪齐（最好先剪一段符合布线长度要求的网线），然后把剪齐的一端插入到网线钳用于剥线的缺口中，注意网线不能弯，直插进去，直到顶住网线钳后面的挡位，稍微握紧压线钳慢慢旋转一圈（无需担心会损坏网线里面芯线的包皮，因为剥线的两刀片之间留有一定距离，这距离通常就是里面4对芯线的直径），让刀口划开双绞线的保护胶皮，拔下胶皮。
如下图所示。
当然也可使用专门的剥线工具来剥皮线。
【小提示】网线钳挡位离剥线刀口长度通常恰好为水晶头长度，这样可以有效避免剥线过长或过短。
剥线过长一则不美观，另一方面因网线不能被水晶头卡住，容易松动；剥线过短，因有包皮存在，太厚，不能完全插到水晶头底部，造成水晶头插针不能与网线芯线完好接触，当然也不能制作成功了。
第2步：剥除外包皮后即可见到双绞线网线的4对8条芯线，并且可以看到每对的颜色都不同。
每对缠绕的两根芯线是由一种染有相应颜色的芯线加上一条只染有少许相应颜色的白色相间芯线组成。
四条全色芯线的颜色为：棕色、橙色、绿色、蓝色。
先把4对芯线一字并排排列，然后再把每对芯线分开（此时注意不跨线排列，也就是说每对芯线都相邻排列），并按统一的排列顺序（如左边统一为主颜色芯线，右边统一为相应颜色的花白芯线）排列。
注意每条芯线都要拉直，并且要相互分开并列排列，不能重叠。
然后用网线钳垂直于芯线排列方向剪齐（不要剪太长，只需剪齐即可），如下图所示。
自左至右编号的顺序我们定为“1.2.3.4.5.6.7.8”。
制作网络模块实验报告

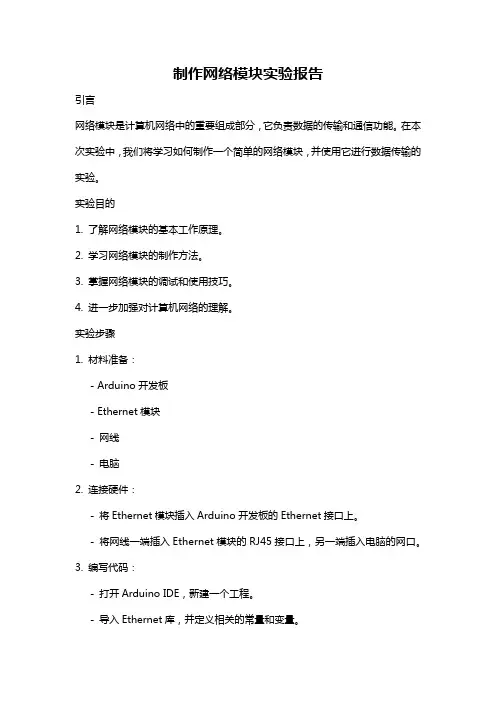

制作网络模块实验报告引言网络模块是计算机网络中的重要组成部分，它负责数据的传输和通信功能。
在本次实验中，我们将学习如何制作一个简单的网络模块，并使用它进行数据传输的实验。
实验目的1. 了解网络模块的基本工作原理。
2. 学习网络模块的制作方法。
3. 掌握网络模块的调试和使用技巧。
4. 进一步加强对计算机网络的理解。
实验步骤1. 材料准备：- Arduino开发板- Ethernet模块- 网线- 电脑2. 连接硬件：- 将Ethernet模块插入Arduino开发板的Ethernet接口上。
- 将网线一端插入Ethernet模块的RJ45接口上，另一端插入电脑的网口。
3. 编写代码：- 打开Arduino IDE，新建一个工程。
- 导入Ethernet库，并定义相关的常量和变量。
- 在`setup()`函数中初始化网络模块。
- 在`loop()`函数中实现数据传输功能。
4. 上传代码：- 将Arduino开发板通过USB线连接到电脑上。
- 选择正确的开发板类型和端口号。
- 点击上传按钮将代码上传到开发板中。
5. 调试和测试：- 确保网络模块的LED灯正常亮起，表示连接成功。
- 在电脑上打开一个终端工具，ping开发板的IP地址，确保能够连通。
- 编写简单的客户端程序，向开发板发送数据，验证数据传输功能。
实验结果经过实验，我们成功制作了一个简单的网络模块，并进行了数据传输实验。
通过ping命令和自编客户端程序的测试，我们发现网络模块能够正确地接收和传输数据。
实验总结通过这次实验，我进一步了解了网络模块的工作原理和制作方法。
在实验过程中，我遇到了一些问题，但通过耐心调试和查阅相关资料，最终取得了成功。
这次实验不仅加强了我对计算机网络的理解，还提高了我的动手能力和问题解决能力。
参考资料- Arduino官方网站：[- Arduino Ethernet库文档：[- 《计算机网络》第5版，谢希仁著。
水晶头与信息模块的制作
认识制作工具
水晶头
水晶头
网线
六类网线
网络模块
网络模块
网络模块
面板
网络信息模块和防尘盖
网络模块
打线钳
网线水晶头接法-详细的网线制作
网线水晶头有两种做法标准，标准分别为TIA/EIA 568B和TIA/EIA 568A 。制作水晶头首先将水晶头 有卡的一面向下,有铜片的一面朝上，有开口的一 方朝向自己身体，从左至右排序为 12345678 ，
2. 设置每台电脑的子网掩码为： 255.255.255.0 3. 设置每台电脑的网关一样： 例如，如果第一台电脑的 ip 地址是 192.168.0.1， 第二台电脑的 ip 地址是 192.168.0.2，则第一台 电脑和第二台电脑的网关都应该是 192.168.0.1 或都是 192.168.0.2，或者网关取192.168.0.1 — —— 192.168.0.254 之间任何值，例如两台机子 的网关都取192.168.0.100。 4. 设置要访问电脑的硬盘为共享：设置共享 的方法与局域网中的操作相同。
网线水晶头接法-详细的网线制作
但是这时两台电脑间不一定马上就能进行数据 传送，还必须进行相关的设置： 1. 指定每台电脑的 ip 地址： 可以选择 192.168.0.1 ——— 192.168.0.254 之间任何值 作为这两台电脑的头接法-详细的网线制作
网线水晶头接法-详细的网线制作
两台电脑通过网线直接连接（即对等网）的有 关设置 上面已经提到两台电脑之间通过网线 进行连接时，rj45 型网线插头与网线的接法是： 一端按 t568a 线序接，一端按 t568b 线序接，然 后网线经 rj45 插头播入要连接电脑的网线插口 中，这就完成了两台电脑间的物理连接。
Class-AB宽带功率放大器匹配方法的设计与仿真
Class-AB宽带功率放大器匹配方法的设计与仿真王毅敏;李佳旺【摘要】With the rise of the third communication revolution in the software-defined radio, the broadband RF power amplifier becomes the key part of the software radio transmission system, and has the advantages of wide bandwidth, large dynamic range, small size, long service life and so on. According to the characteristics of software radio and the development trend of current power amplifier, a broadband linear power amplifier with output power of over 25 W and 30-500 MHz working band is designed and developed. By using the coaxial line for broadband matching, and via analyzing the structure model and working characteristics of the push-pull high frequency broadband power amplifier, ADS simulation is done and the design verified. With the appropriate reactance value, the real part of the input-output impedance for the power pipe is made to meet the requirement of the same axis matching. Finally, the coaxial line length, characteristic impedance and the best value of the related components are acquired. After adjustment and optimization, the design reaches the expected indicators. This transformation model has a good prospect of analysis and application in the actual market.%随着软件定义无线电第三次通信革命的兴起,宽带射频功率放大器成为软件无线电发射系统的关键一环,具有频带宽、动态范围大、体积小、寿命长等优点.针对软件无线电的特点及当今功率放大器的发展趋势,设计研制了一款输出功率在25W以上、工作在30～500MHz的宽带线性功率放大器.采用同轴线进行宽带匹配,通过分析推挽式高频宽带功率放大器的结构模型和工作特点,利用ADS仿真验证设计.以合适的电抗值使功率管的输入输出阻抗的实部达到同轴线匹配的要求,最终得到同轴线长度、特性阻抗和相关元器件的最佳取值.经过调整和优化,使设计达到所需指标.这种转换模型在实际市场中有很好的分析应用前景.【期刊名称】《通信技术》【年(卷),期】2018(051)003【总页数】7页(P727-733)【关键词】宽带功率放大器;同轴线匹配;推挽式;ADS【作者】王毅敏;李佳旺【作者单位】哈尔滨工程大学信息与通信工程学院,黑龙江哈尔滨150001;哈尔滨工程大学信息与通信工程学院,黑龙江哈尔滨150001【正文语种】中文【中图分类】TN722.750 引言随着灵活和开放的软件定义无线电第三次通信革命的兴起，越来越多的人开始投入到SDR架构的研究中。
泰科电子安普布线AMP(全文)
泰科电子安普布线AMP(全文)目前数据中心面临的显著问题就是耗电量较大,同时数据中心产生的电子垃圾不能及时地回收再利用,服务器的使用效率没有达到最佳。
因此,“绿色环保的数据中心”将成为数据中心的发展方向。
安普布线数据中心系列产品针对数据中心要求,是高密度、高灵活性,以及节能环保的布线产品。
针对企业级数据中心区别于普通商业建筑的一些特殊或更严格的需求,泰科电子安普布线将电路板连接技术用在结构化布线的应用中,设计和开发了一系列专为数据中心布线而设计的解决方案――专利技术的高密度铜缆MRJ21双绞线布线系统、高密度的光纤MPO布线系统,以及数据中心线缆管理Hi-D解决方案。
泰科电子在减少系统停机时间和设备空间以及布线管理等方面提供了非常好的数据中心解决方案。
它不但节省机柜、管道的空间,也能提升整个数据中心布线的密度和布线的安装效率。
预端接的主干电缆、模块化的耦合器插盒以及集中的连接电缆提供了简单的即插即用的安装,同时减少了数据中心迁移过程中电缆的浪费,更加环保。
高密度连接器在很小的空间提供更多的端口,高可靠性提供真实的数据传输。
结合安普布线AMPTRAC智能布线管理系统,安普布线数据中心的铜缆和光纤系统解决方案提供了一个智能的布线网络监测系统,实时地跟踪布线系统和连接器件并减少网络中断时间。
同时,安普布线还为数据中心布线提供高密度的线缆管理系统。
系统具有高密度、美观整洁、方便散热等等特点,支持水平和垂直两种管理方式,为数据中心有序、整齐的线缆管理提供可靠的解决方案。
安普布线MPO高密度光纤连接系统,可以快速方便地安装高效数据中心和存储区域网络。
顶端接光缆组件和接线盒的结合使安装易如反掌。
在机架或墙壁安装的机箱中安装接线盒,拉好或布好干线光缆,然后把MPO连接器插入接线盒中。
网络在几分钟内就可搭好并运转,而不是数小时、数周或数月时间,不需要工具箱,没有消耗件,没有现场端接,不需要培训,而且使总开支达到最低。
综合布线结点模块制作
单元三结点模块制作结点模块制作是网络工程施工过程中的一项基本技能，具体包括配线架端接和信息插座安装。
由于施工工程需要，现需要进行配线架安装、理线器安装、配线架打线、信息插座模块打线和信息模块安装。
本单元主要任务：梁军配线架和信息插座的种类和用途，学会使用各种工具进行配线架和信息插座的安装、配线架和信息插座模块打线，并能进行简单的测通工作。
能力目标1.•安装配线架2.•安装信息插座3.•配线架和信息插座模块打线任务一端接RJ－4524口配线架任务描述小李是某布线工程施工队的负责人，带领施工队承担布线系统端接及配线架的安装工作，工作内容为配线架端接、工作区信息插座安装和个别信息点的数据/语音转换等。
任务分析由于配线间内的线缆非常多，所以配线间内大多采用桥架方式将线缆引导至各自的配线架进线端接。
在制作的过程中需要掌握各类根据的基本操作。
另外，由于线缆较多，因此在端接时应注意线缆对应的工作间结点，避免出错。
本次任务在企想实训设备上完成。
方法与步骤序号步骤方法、操作、观察、确认图示说明1 准备工作领取材料、工具、设备□RJ-45 24口配线架1个□理线器1个□录线剪1把、打线钳1把□电动起1个□螺丝及螺母若干、双绞线主要设备2 安装配线架将配线架安装到机柜的适当位置上。
□RJ-45接头面向外3 安装理线器在配线架下方安装理线器，用于支撑和理顺过多的线缆□成功安装理线器4 剥线将线头放入剥线刀口，外露2～3cm，用适当的力压住，先顺时针旋转压线钳90°，再逆时针旋转90°，拔下双绞线的保护胶皮。
□检查是否伤及内芯绝缘层□检查是否损伤线对线芯5 理线依照线序标准和配线架类型，将双绞线的4对线按照正确的颜色顺序一一分开，但千万不能将线对拆开。
根据配线架上所指示的颜色，将导线一一置入线槽。
□确认T568B标准对应的颜色顺序□确认导线一一置入线槽对应的端口□确认线序按配线架上标识排列6 压接利用打线根据端接配线架与双绞线。
射频功率放大器及射频前端模组的制作方法
射频功率放大器及射频前端模组的制作方法射频功率放大器和射频前端模组都是无线通信领域中常用的电子模块。
射频功率放大器的功能是把低功率信号转化为高功率输出信号，用于加强无线信号的覆盖范围和穿透本领。
射频前端模组则是一个射频电路系统，包括信号发生器、射频放大器、射频滤波器、调制器等多个模块，用于接收、处理和发送无线信号。
本文将介绍射频功率放大器和射频前端模组的制作方法。
射频功率放大器的制作射频功率放大器的制作涉及到射频电路、功率器件和射频辅佑襄助元器件等方面。
以下是射频功率放大器的制作步骤：1. 设计和选型首先需要进行电路设计并选取最适合的功率器件。
考虑到射频功率放大器需要在高频工作，因此一般使用GaN、SiC等高频功率管或MOSFET等晶体管作为功率放大器的放大元件。
2. PCB板设计和制作依据电路设计，需要制作电路板。
选择高频或微波级别的材料，如RO4350B、Rogers等，并在PCB板设计时遵从高频设计规定，如短接低阻、对称布局、走框等。
3. 元器件焊接依据设计需求，选配能够更好地实现功能的射频辅佑襄助元器件，如阻容器、变压器、电感器等。
使用焊接工具将电子元器件焊接到PCB板上。
4. 调试和测试进行整个电路的调试和测试，通过频谱分析仪和功率计等工具，检查功率放大器在电路工作范围内的输出功率、频率稳定性和谐波等指标。
射频前端模组的制作制作射频前端模组重要涉及到电路设计、选配元器件和系统集成等方面。
以下是射频前端模组的制作步骤：1. 设计和选型依据无线通信标准（如GSM、WCDMA、LTE、WiFi等），选取不同的射频前端模块进行设计。
需要依据实在应用场景选择适合的频段、带宽、灵敏度等特性的元器件。
2. PCB板设计和制作依据电路设计，需要制作电路板。
选择适合的材料（如FR-4）和加工工艺，并在PCB板设计时遵从良好的高频设计规定，如传导至母板、尽量简短的信号线路径等。
3. 元器件焊接依据设计需求，选配能够更好地实现功能的射频辅佑襄助元器件，如射频开关、射频放大器、贴片电感、电容等。
RJ45接口与信息模块的制作
RJ45接口与信息模块的制作姓名：谢晓宇班级：网络08-2班学号: 08083777中国矿业大学计算机学院RJ45水晶头的制作过程网线可通过RJ－45水晶头连接到网卡或交换机等设备的RJ－45接口中。
RJ－45水晶头外形结构其前端有一排铜片，从左往右依次标序为1、2、3、……7、8。
制作RJ－45水晶头，就是要将这些铜片与网线的每一根线有序的可靠的连接起来。
1、制作过程：1、先用专用剥线工具剥除一段3 cm左右的网线外包皮，注意不要损伤内部的8条芯线。
2、抽出外套层。
3、 露出4对电缆，两两剥开。
4、 按照白绿、绿、白橙、蓝、蓝白、橙、白棕、棕的顺序排列。
5、理直排齐：将八根线并拢，再上下、左右抖动，使八根线整齐排列，前后（正对操作者）都构成一个平面，最外两根线位置平行。
注意根部尽量不要扭绕。
6、 剪齐：用夹线钳将导线多余部分剪掉，切口应与外侧线相垂直，与双绞线外套间留有1.2～1.5cm的长度，注意不要留太长（外套可能压不到水晶头内，这样线压不紧，容易松动，导致网线接触故障），也不能过短（八根线头不易全送到槽位，导致铜片与线不能可靠连接，使得RJ －45头制作达不到要求或制作失败）。
7、 送线：将八根线头送入槽内，送入后，从水晶头头部看，应能看到八根铜线头整齐到头。
8、 压线：检查线序及送线的质量后，就可以完成最后一道压线工序。
压线时，应注意先缓用力，最后才可能用力压并压到位。
开始时切不可用力过猛，因为用力过猛容易使铜片变形，若不能刺破导线绝缘层，就会导致铜片与线芯连接不可靠。
9、 测试：压好线后，就可以用测线仪检测导通状况了。
指示灯依次跳亮，则表示双绞线制作成功二、注意事项：1、在剥线的时候力度要轻，避免伤及里面的电缆，操作困难时可找剪刀帮助。
2、步骤4剪断留下的长度一般是1.5cm，而且剪断不仅是为了调整长度，而且能让水晶头的铜片更好地切入网线增加接触面和接触力度，平整线头。
3、电缆插入水晶头之前最好先加个保护胶套。
AMP网络模块制作方法
如何使用KD打线刀制作AMP安普网络模块[教程]AMP网络模块制作方法家庭安装网络的模式很简单，无非是一头打水晶头一头打模块。
下面这几张图，我想就能说明问题了，有几点注意一下：1，排线方式按照B（568A绿白蓝白橙白蓝橙绿棕白棕568B橙白橙绿白蓝蓝白绿棕白棕）标准，模块上有标的，；2，排线的时候，先把线卡在槽里，固定，可以用一点点力嘛。
一次卡4条好了，打完一边4条再卡再打另一边的4条，当然，这只是我的建议，或者你自己有更顺手的方式；3，打模块的时候，找个垫位，不要让它滑动，滑动容易伤手啊。
打模块要垂直打，要领8字诀：干净利落、一刀到位。
正确的打下去，是会听到很清脆的声音的，同时会切断多余的线头；4，打完后，仔细看看自己的作品，每一支线，是否都卡到位了。
也可以用测试仪测试一下，是否8支都通；5，一个模块如果被打多几次，那绝对不是好事，金属片开裂，那就over了，要想保持99%或以上的接通率，其实跟很多因素有关，比如：技术员、工具、网线质量、模块质量、预留线长短、垫位位置等等。
100M、1000M网卡连线的排线制作方法100M、1000M网卡连线的排线制作方法5类线(100m)的制作：a: 绿白（3）、绿（6）、橙白（1）、蓝（4）、蓝白（5）、橙（2）、棕白（7）、棕（8）b：橙白（1）、橙（2）、绿白（3）、蓝（4）、蓝白（5）、绿（6）、棕白（7）、棕（8）常见为：b－b用于连接Hub、交换机、路由器等设备。
常见对拷线：a－b（1-3、2-6交叉）用于网卡到网卡的直接。
6类线的制作（千兆线）：a：橙白（1）、橙（2）、绿白（3）、蓝（4）、蓝白（5）、绿（6）、棕白（7）、棕（8）b:绿白（3）、绿（6）、橙白（1）、棕白（7）、棕（8）、橙（2）、蓝（4）、蓝白（5）常见为：b－b用于连接Hub、交换机、路由器等设备。
常见对拷线：a－b（1-3、2-6、4-7、5-8交叉）－（与100m的不同）以25对线缆为例子说明：线缆有五个基本颜色，顺序分别为白、红、黑、黄、紫，每个基本颜色里面又包括五种颜色顺序分别为蓝、橙、绿、棕、灰，既所有的线对1—25对的排序为白蓝、白橙、白绿、白棕、白灰……紫蓝、紫橙、紫绿、紫棕、紫灰。
AMP屏蔽综合布线方案(修改版)
AMP屏蔽综合布线系统方案书北京汇通融业网络科技发展有限公司上海分公司目录第一章：综合布线标准第二章:综合布线系统需求分析第三章:AMP开放式布线产品性能第四章：AMP屏蔽系统介绍第五章: 综合布线系统方案设计第六章：综合布线系统测试第七章：系统维护与技术支持第八章:其它第一章：综合布线标准综合布线系统最初产生于八十年代初期的美国，是随着通信技术和计算机连网技术的发展而发展起来的，八十年代末期综合布线技术在设计、产品、标准、测试等方面取得了突飞猛进的发展；欧美许多发达国家先后制定标准对其进行规范,其中被许多国家广泛采用的有美国电子工业协会/电信工业协会制定的TIA/EIA 568A标准和国际标准化组织制定IS0/IEC11801标准;这两个标准的制定对促进综合布线技术的普及和计算机网络技术的发展奠定了基础；我国对综合布线技术的推广应用也非常重视,并于1995年由中国工程建设标准化协会制定了国内第一部结合国情的综合布线标准:《建筑与建筑群综合布线系统工程设计规范》（CECS72：95)；1997年该标准得到了进一步完善,其新标准《建筑与建筑群综合布线系统工程设计规范》（CECS72：97）对抗干扰、防噪音、防火、防毒等关键技术方面作出了新的规定；同时《建筑与建筑群综合布线系统工程施工及验收规范》（89：97)也相继出台，这对规范我国综合布线产业无疑将产生积极的影响.本投标方案设计依据的标准有：1。
ISO/IEC 11801标准;2。
EIA/TIA 568A标准3。
EIA/TIA 569标准4。
EIA/TIA—606标准5。
EIA/TIA-607标准6. CECS 72：97 <〈建筑与建筑群综合布线系统设计规范>〉7。
CECS 72：97 <〈建筑与建筑群综合布线系统施工及验收规范〉〉8。
AMP结构化布线系统设计手册。
第二章： XXXX大楼综合布线系统需求分析XXXX大楼位于长沙市,XXXX大楼楼高22层,数据点1683个.XXXX大楼综合布线系统，必须满足宽带网络、语音、数据、VOD视频点播、酒店计算机管理、办公自动化等需求；布线系统必须配置灵活,易于管理维护，易于扩充。
实验 双绞线及信息模块制作
实验 双绞线及信息模块制作实验目的：了解接线标准，掌握直通双绞线、交叉双绞线、信息模块及配线架的制作、测试方法及应用场合。
实验设备：RJ-45水晶头、双绞线、压线钳、打线钳、信息模块、配线架和双绞线测试仪。
一、双绞线连接电缆的制作1. 连接线缆组件连接电缆由双绞线两端压接RJ-45接头（又称水晶头）制作而成，如图1-1所示。
图1-1 连接线缆及其组件2. 双绞线与RJ-45接头的连接标准双绞线与RJ-45头的压接（压线）方法同样有两种国际标准：ANSI/EIA/TIA568A 和ANSI/EIA/TIA568B ，其线序如图1-2所示。
3. 连接电缆的制作网络工程中所使用的双绞线连接电缆（又称双绞线跳线）主要有直通线缆和交叉线缆两种类型。
直通线缆两端水晶头的压线都采用T568A 标准或T568B 标准，双绞线的每组线在两端是一一对应的；它主要用于信息插座（交换机普通端口）与计算机网卡的连接、或交换机（或集线器）Uplink 口与另一台交换机（或集线器）普通端口的连接等。
交叉线缆一端水晶头的压线采用T568A 标准，而另一端则采用T568B 标准，它主要用于交换机（或集线器）普通端口与另一台交换机（或集线器）普通端口的连接、或计算机与计算机之间的连接。
在同一个布线工程中，直通线缆的制作只能统一使用一种标准，一般采用T568B 标准。
RJ-45接头 反面 正面 连接电缆UTP图1-2 双绞线与RJ-45接头的压线标准双绞线与RJ-45头压接方法步骤如下：（1）利用双绞线压线钳（如图1-3所示）的切线刀口剪取适当长度（至少0.6m ，最多不超过100m ）的网线，然后再利用剥线刀将双绞线的外皮除去2cm ～3cm 。
图1-3 双绞线压线钳（2）小心拧开每一对线，按EIA/TIA568B 的标准排好，整理使之平、直，正确的线序为：白橙/橙/白绿/蓝/白蓝/绿/白棕/棕。
需要特别注意的是，绿色条线应该跨越蓝色对线。
射频集成电路RFAmp
公式中所使用的各符号含义如下： – 路径：P1, P2 等
一条路径由一组将起点与终点连接起来的支路构成，每条支路的方向均由起 点指向终点；在从起点向终点的移动过程中，路径上任何节点均只能出现一 次。例如放大器的信号流图中从 bss 到 b1 有两条路径：P1 = S11, P2 = S21ΓLS12
PL
=
1-2
---------b----s-s----2-------1 – ΓLΓS 2
(
1
–
ΓL 2)
(11)
ΓL = ΓS* 时 PL = PAVS ，所以
PAVS
=
1-- ---------b----s-s----2--------(1 – 2 1 – ΓS*ΓS 2
ΓS* 2)
(12)
=
1-- ------b---s--s----2---21 – ΓS 2
《射频集成电路设计基础》讲义
小信号高频晶体管放大器
引言 信号流图及其应用 高频放大器的稳定性 等增益圆与功率增益 基于 Gp的设计 参考文献
东南大学射频与光电集成电路研究所 , Nov-12, 2004
<< >> < > ↵
引言
1 of 41
• 高频晶体管放大器
分立晶体管的高频放大器设计，同样适用于高频集成电路放大器设计
– 转化功率增益 (Transducer Power Gain) GT
在信号源与负载之间插入一个放大器以后， PAVS 不变，而
PL
=
1-2
b2
2(1
–
ΓL 2)
因此
bss 1
a1
b2
S21
RJ45水晶头和网络模块制作
实验内容1：使用工具制作B标RJ45网线目标达成：完成网线制作并测试连通
操作步骤：
1、剥皮
剥线在网线的制作过程中算是一个难点，在剥双绞线外皮时，手握压线钳要适当，剥线刀刃口间隙过小，就会损伤内部线芯，甚至会把线芯剪断；剥线刀刃口间隙过大，就不能割断双绞线的外皮。
2、拨线
3、排线
4、整理线
将8根导线平坦整齐地平行排列，导线间不留空隙。
5、剪线
一定要剪得很整齐。
剥开的导线长度不可太短（10mm～12mm）。
可以先留长一些。
不要剥开每根导线的绝缘外层。
6、网线插入水晶头
7、压线
8、完成制作
9、测试
实验内容2：使用工具制作网络模块
目标达成：完成模块制作并测试连通
操作步骤：
左右两面，上面A、B表示的是两种不同的打线方式。
把网线的外皮剥掉，可以剥得长点儿，便于后面打线。
将线分成左右两组，按照A或者B的方式把相应颜色的线卡在模块相应的位置：
切割余线的刀口永远是朝向模块的处侧，打线工具与模块垂直插入槽位，垂直用力冲击，听到“卡嗒”一声，说明工具的凹槽已经将线芯压到位，已经嵌入金属夹子里，金属夹子并已经切入结缘皮咬合铜线芯形成通路。
千万注意以下两点：
刀口向外——若忘记变成向内，压入的同时也切断了本来应该连接的铜线；
垂直插入——打斜了的话，将使金属夹子的口撑开，再也没有咬合的能力，并且打线柱也会歪掉，难以修复，这个模块可就报废了。
刀具在冲击的同时，应能切掉多条的线芯，若不行，多冲击几次，并可以用手拧掉。
所有的线都打好后就可以。
网络模块接线顺序图解
资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载网络模块接线顺序图解地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容网络模块接线顺序图解家装工程的网络布线其实和电线布线的施工方式法有些相同，都是在地板、墙壁里暗装，经过PVC管和终结在86底盒。
但网络线是一个信息点一根网线，中间不允许续接，一线走到底。
这些对于一般施工队来说不难，难的是如何安装网线始点和终点的接口模块。
在始点是位于家庭信息接入箱中的“网络模块条”的安装，在终点是RJ45信息模块的安装。
下面分别讲述：信息模块的安装这里指的是RJ45信息模块，满足T-568A超五类传输标准，符合T568A和T568B线序，适用于设备间与工作区的通讯插座连接。
信息模块的端接方式的主要区别在下述的T568A模块和T568B模块的内部固定联线方式。
两种端接方式所对应的接线顺序如下表所示：1．需打线型RJ45信息模块安装RJ45信息模块前面插孔内有8芯线针触点分别对应着双绞线的八根线；后部两边分列各四个打线柱，外壳为聚碳酸酯材料，打线柱内嵌有连接各线针的金属夹子；有通用线序色标清晰注于模块两侧面上，分两排。
A排表示T586A 线序模式，B排表示T586B线序模式。
这是最普通的需打线工具打线的RJ45信息模块。
具体的制作步骤如下：第1步：将双绞线从暗盒里抽，预留40厘米的线头，剪去多余的线。
用剥线工具或压线钳的刀具在离线头10厘米长左右将双绞线的外包皮剥去。
如图所示。
第2步：把剥开双绞线线芯按线对分开，但先不要拆开各线对，只有在将相应线对预先压入打线柱时才拆开。
按照信息模块上所指示的色标选择我们偏好的线序模式（注：在一个布线系统中最好只统一采用一种线序模式，否则接乱了，网络不通则很难查），将剥皮处与模块后端面平行，两手稍旋开绞线对，稍用力将导线压入相应的线槽内，如图所示。
网线和模块的制作
网线和模块的制作网线在局域网中常见的网线主要有双绞线。
双绞线，是由许多对线组成的数据传输线。
它的特点就是价格便宜，所以被广泛应用。
它是用来和RJ45水晶头相连的。
它又有STP和UTP两种，我们常用的是UTP。
STP的双绞线内有一层金属隔离膜，在数据传输时可减少电磁干扰，所以它的稳定性较高。
而UTP 内网线没有这层金属膜，所以它的稳定性较差，但它的优势就是价格便宜。
双绞线一共八根线，八根线的布线规则是1236线有用，4578线闲置。
网线传输距离：双绞线100米。
双绞线常见的有5类线和超5类线以及最新的6类线，前者线径细而后者线径粗，型号如下：1）五类线：该类电缆增加了绕线密度，外套一种高质量的绝缘材料，传输率为100MHz，用于语音传输和最高传输速率为100Mbps的数据传输，主要用于100BASE-T和10BASE-T网络。
这是最常用的以太网电缆。
2）超五类线：超5类具有衰减小，串扰少，并且具有更高的衰减与串扰的比值(ACR)和信噪比(Structural Return Loss)、更小的时延误差，性能得到很大提高。
超5类线主要用于千兆位以太网（1000Mbps）。
3）六类线：该类电缆的传输频率为1MHz～250MHz，六类布线系统在200MHz时综合衰减串扰比（PS-ACR）应该有较大的余量，它提供2倍于超五类的带宽。
六类布线的传输性能远远高于超五类标准，最适用于传输速率高于1Gbps的应用。
六类与超五类的一个重要的不同点在于：改善了在串扰以及回波损耗方面的性能，对于新一代全双工的高速网络应用而言，优良的回波损耗性能是极重要的。
六类标准中取消了基本链路模型，布线标准采用星形的拓扑结构，要求的布线距离为：永久链路的长度不能超过90m，信道长度不能超过100m。
双绞线RJ45水晶头的制作线序将水晶头金属片面向自己（小尾巴在背面，朝下），从左到右线序 1 2 3 4 5 6 7 8 568A标准：白绿绿白橙蓝白蓝橙白棕棕568B标准：白橙橙白绿蓝白蓝绿白棕棕当双绞线两端使用的是同一个标准时，为直连线，也叫直通线，用于连接计算机与交换机、HUB 等；当双绞线两端分别使用不同的标准，为交叉线，用于连接计算机与计算机，交换机与交换机(现在大多数交换机之间可以用直通线连接)等。
1.6 为网络设备添加模块
1.6为网络设备添加模块预备知识：一些网络设备考虑到端口或功能扩展需要，除标准配置模块外，还预留了空位给设备以后需要时添加模块以扩展需求。
一个模块可能有一个端口，也可能有多个端口。
可管理交换机和路由器为了配置时可分辩出对应的模块和接口，通常给不同的模块编号，一般从靠近电源开始，依次是0、1、2等，再根据每个模块上的接口编号，交换机一般从1开始，路由器则从0开始。
网络设备表示接口的方式是：接口类型+模块编号/该模块内的接口编号，如交换机的第一个模块下的第一个接口是快速以太网接口，则表示为FastEthernet0/1。
一、实训目的1、了解网络设备模块编号和端口编号规则。
2、掌握在软件环境中为网络设备添加模块的方法。
二、应用环境校园网上的核心交换机由于带宽要求高，一般使用光纤传输介质传输数据，由于网络的发展，现有的光纤模块接口已不能满足发展，现需要添加光纤模块连接到其它教学楼的汇聚交换机和学校新增的服务器上。
三、实训要求1.设备要求：1)Switch-PT-Empty交换机1台、PC机2台、服务器2台。
2)服务器光纤网卡2张，交换机电模块2块、光模块2块。
2.实训拓扑图3.配置要求：服务器与交换机使用光纤连接、PC机与交换机使用双绞线连接。
4）实训效果：PC机能通过IP地址访问服务器的WEB服务器。
四、实训步骤1.按实训拓扑图添加各种设备。
2.交换机添加电模块、光模块，服务器添加光纤网卡。
3.使用光纤或双绞线连接网络并设置IP地址信息。
4.测试网络连通性。
五、详细步骤1、在设备类型选择区选择“终端设备”，添加两台服务器和两台PC机。
（略）2、在设备类型选择区选择“交换机”，在右边设备选择区选择“Switch-PT-Empty”交换机后添加到工作区，如下图所示。
1、设备添加完成后如下图所示。
2、点击“WWW1”服务器，在“物理”选项卡右边的物理设备视图下，点击设备的电源，关闭服务器，如下图所示。
5、在物理设备视图下，拖动“PT-HOST-NM-1CFE”快速以太网模块到模块下，如下图所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
•如何使用KD打线刀制作AMP安普网络模块[教程]•AMP网络模块制作方法家庭安装网络的模式很简单，无非是一头打水晶头一头下面这几张图，我想就能说明问题了，有几点注意一下：1，排线方式按照B（568A绿白蓝白橙白蓝橙绿棕白棕568B橙白橙绿白蓝蓝白绿棕白棕）标准，模块上有标的，；2，排线的时候，先把线卡在槽里，固定，可以用一点点力嘛。
一次卡4条好了，打完一边4条再卡再打另一边的4条，当然，这只是我的建议，或者你自己有更顺手的方式；3，打模块的时候，找个垫位，不要让它滑动，滑动容易伤手啊。
打模块要垂直打，要领8字诀：干净利落、一刀到位。
正确的打下去，是会听到很清脆的声音的，4，打完后，仔细看看自己的作品，每一支线，是否都卡到位了。
也可以用测试仪测试一下，是否8支都通；5，一个模块如果被打多几次，那绝对不是好事，金属片开裂，那就over了，要想保持99%或以上的接通率，其实跟很多因素有关，比如：技术员、工具、网线100M、1000M网卡连线的排线制作方法100M、1000M网卡连线的排线制作方法5类线(100m)的制作：a: 绿白（3）、绿（6）、橙白（1）、蓝（4）、蓝白（5）、橙（2）、棕白（7）、棕（8）b：橙白（1）、橙（2）、绿白（3）、蓝（4）、蓝白（5）、绿（6）、棕白（7）、棕（8）常见为：b－b用于连接Hub、交换机、路由器等设备。
常见对拷线：a－b（1-3、2-6交叉）用于网卡到网卡的直接。
6类线的制作（千兆线）：a：橙白（1）、橙（2）、绿白（3）、蓝（4）、蓝白（5）、绿（6）、棕白（7）、棕（8）b:绿白（3）、绿（6）、橙白（1）、棕白（7）、棕（8）、橙（2）、蓝（4）、蓝白（5）常见为：b－b用于连接Hub、交换机、路由器等设备。
常见对拷线：a－b（1-3、2-6、4-7、5-8交叉）－（与100m的不同）以25对线缆为例子说明：线缆有五个基本颜色，顺序分别为白、红、黑、黄、紫，每个基本颜色里面又包括五种颜色顺序分别为蓝、橙、绿、棕、灰，既所有的线对1—25对的排序为白蓝、白橙、白绿、白棕、白灰……紫蓝、紫橙、紫绿、紫棕、紫灰。
对于100对线缆里面用以25对线缆为例子说明：线缆有五个基本颜色，顺序分别为白、红、黑、黄、紫，每个基本颜色里面又包括五种颜色顺序分别为蓝、橙、绿、棕、灰，既所有的线对1—25对的排序为白蓝、白橙、白绿、白棕、白灰……紫蓝、紫橙、紫绿、紫棕、紫灰。
对于100对线缆里面用蓝、橙、绿、棕四色的丝带分成四个25对分组每个分组在按上面2 5对接线方式。
按颜色排线,采用十针打线刀断线,再对应用十针打线刀打上四对\五对连接模块就可以。
（主干颜色顺序：白、红、黑、黄、紫。
水平颜色顺序：蓝、橙、绿、棕、灰）电缆的分法线缆分为50对2把13对 2把12对100对4把13对 4把12200 对8把13对 8把12主色系蓝、橙、绿、棕、灰辅色系白、红、黑、黄、紫首先猜分色带色带顺序：白蓝、白橙、白绿、白棕、白灰红蓝、红橙、红绿、红棕、红灰黑蓝、黑橙、黑绿、黑棕、黑灰黄蓝、黄橙、黄绿、黄棕、黄灰紫蓝、紫橙、紫绿、紫棕、紫灰按一排的5对的打法从白蓝色带中取出(白蓝、白橙、白绿、白棕、白灰) 第二排的5对从白蓝色带中取出(红蓝、红橙、红绿、红棕、红灰)第三排的5对从白蓝色带中取出(黑蓝、黑橙、)从白橙色带中取出(黑绿、黑棕、黑灰)第四排的5对从白橙色带中取出（黄蓝、黄橙、黄绿、黄棕、黄灰）第五排的5对从白橙色带中取出（紫蓝、紫橙、紫绿、紫棕、紫灰）辅助色系打完一遍从头再继续开始以此类推打完电缆网络模块怎么接,网络模块的接法,网络模块怎么打来源：作者：发布时间：2008-05-08北京深万科技有限公司，您身边的弱电专家！技术热线：400-650-6618 关键词：网络接线方式 网络模块安装图解 网络模块接线顺序家装工程的网络布线其实和电线布线的施工方式法有些相同，都是在地板、墙壁里暗装，经过PVC 管和终结在86底盒。
但网络线是一个信息点一根网线，中间不允许续接，一线走到底。
这些对于一般施工队来说不难，难的是如何安装网线始点和终点的接口模块。
在始点是位于家庭信息接入箱中的“网络模块条”的安装，在终点是RJ45信息模块的安装。
下面分别讲述：信息模块的安装这里指的是RJ45信息模块，满足T-568A 超五类传输标准，符合T568A 和T568B 线序，适用于设备间与工作区的通讯插座连接。
信息模块的端接方式的主要区别在下述的T568A 模块和T568B 模块的内部固定联线方式。
两种端接方式所对应的接线顺序如下表所示：1．需打线型RJ45信息模块安装RJ45信息模块前面插孔内有8芯线针触点分别对应着双绞线的八根线；后部两边分列各四个打线柱，外壳为聚碳酸酯材料，打线柱内嵌有连接各线针的金属夹子；有通用线序色标清晰注于模块两侧面上，分两排。
A 排表示T586A 线序模式，B 排表示T586B 线序模式。
这是最普通的需打线工具打线的RJ45信息模块。
网络模块怎么接,网络模块的接法,网络模块怎么打具体的制作步骤如下：第1步：将双绞线从暗盒里抽，预留40厘米的线头，剪去多余的线。
用剥线工具或压线钳的刀具在离线头10厘米长左右将双绞线的外包皮剥去。
如图所示。
网络模块怎么接,网络模块的接法,网络模块怎么打第2步：把剥开双绞线线芯按线对分开，但先不要拆开各线对，只有在将相应线对预先压入打线柱时才拆开。
按照信息模块上所指示的色标选择我们偏好的线序模式（注：在一个布线系统中最好只统一采用一种线序模式，否则接乱了，网络不通则很难查），将剥皮处与模块后端面平行，两手稍旋开绞线对，稍用力将导线压入相应的线槽内，如图所示。
网络模块怎么接,网络模块的接法,网络模块怎么打第3步：全部线对都压入各槽位后，就可用110打线工具（下图）将一根根线芯进一步压入线槽中。
网络模块怎么接,网络模块的接法,网络模块怎么打110打线工具的使用方法是：切割余线的刀口永远是朝向模块的处侧，打线工具与模块垂直插入槽位，垂直用力冲击，听到“卡嗒”一声，说明工具的凹槽已经将线芯压到位，已经嵌入金属夹子里，金属夹子并已经切入结缘皮咬合铜线芯形成通路。
这里千万注意以下两点：刀口向外——若忘记变成向内，压入的同时也切断了本来应该连接的铜线；垂直插入——打斜了的话，将使金属夹子的口撑开，再也没有咬合的能力，并且打线柱也会歪掉，难以修复，这个模块可就报废了。
若新买的好刀具在冲击的同时，应能切掉多条的线芯，若不行，我冲击几次，并可以用手拧掉，如图所示。
网络模块怎么接,网络模块的接法,网络模块怎么打第4步：将信息模块的塑料防尘片扣在打线柱上，并将打好线的模块扣入信息面板上。
2．免打线型RJ45信息模块安装免打线型RJ45信息模块的设计便于无需打线工具而准确快速地完成端接，没有打线柱，而是在模块的里面有两排各四个的金属夹子，而锁扣机构集成在扣锁帽里，色标也标柱在扣锁帽后端，端接时，用剪刀裁出约4CM的线，按色标将线芯放进相应的槽位，扣上，再用钳子压一下扣锁帽即可（有些可以用手压下，并锁定）。
扣锁帽确保铜线全部端接并防止滑动，扣锁帽多为透明，以方便观察线与金属夹子的咬合情况，如图所示。
网络模块怎么接,网络模块的接法,网络模块怎么打网络模块条的安装家庭信息接入箱里的网络模块条有两种：第一种是网络模块条的背面和正面一样是RJ45插孔；第二种是较正规的信息模块式，也就是说模块条上的插孔其实就是若干个RJ45信息模块。
前者是为了简化端接模块条，免打模块，只需打上水晶头插上就可以，后者则需要如上述打信息模块那样用110打线工具打线端接双绞线。
这里只讲一下第一种网络模块条的背面是RJ45插孔的端接方法，第二种就不再累述。
拧松连接网络模块区的两个螺丝，露出模块背面接线部分，将引入箱体的5 类线修剪预留40厘米长度，压接上Rj45 水晶头后，插入话音/数据连接模块背面的对应插孔，并做好标记，这样，就完成了房间信息插座到家居通话音/数据连接模块的连接。
网络模块怎么接,网络模块的接法,网络模块怎么打下面介绍RJ45 水晶头的压接方法：上面信息模块我们按T568A标准打线，所以这里的水晶头也是按T568A标准压接。
将5 类双绞线外皮剥掉2厘米，绞开线对拉直，按T568A标准线序将各色线紧密平行在手上排列，再留约1 厘米，裁平线头。
左手抓住水晶头，右手小心地将排好T568A 标准线序的网络插入水晶头，注意水晶头里有槽位的，只容一条线芯通过，一线一槽才插得进去。
右手要尽力插入，并同时左右摇一摇，以求让线芯插到尽头，并在尽头也平整。
这一点可以从水晶头的端面看得出来的，若能见到全数八根铜线的亮截面，说明已经插到尽头，否则抽出重来，并可能要再次修剪线头。
当见到全数八根铜线的亮截面以后，就可以用Rj45压线工具压接即成，压接时，也要有意识的向钳了顶线，压接完后，还要再看一下八根铜线的亮截面是否还见到，见不到可能就是不成功。
见下图：网络模块怎么接,网络模块的接法,网络模块怎么打总结：家装布线中网络接口模块的安装是一个技术活，还要用到专用的打线工具，压线钳等，没有工具是办不到的。
有了工具后，还要遵循A标或B标的线序标准端接模块，并掌握一些操作技巧才能使网络布线连接成功。
双绞线线序分类及网络测试详细讲解【连接方面】Post By：2007-4-29 13:40:00 [只看该作者]贴子已被锁定双绞线一般有三种线序：直通（Straight-through），交叉（Cross-over）和全反（Rolled）1. 直通（Straight-through）线一般用来连接两个不同性质的接口。
一般用于：PC to Switch/Hub，Router to Switch/Hub。
直通线的做法就是使两端的线序相同，要么两头都是5[font=隶书]68A 标准，要么两头都是568B 标准。
Hub/Switch Host1 <------------>12 <------------>23 <------------>36 <------------>62. 交叉（Cross-over）线一般用来连接两个性质相同的端口。
比如：Switch to Switch，Switch to Hub，Hub to Hub，Host to Host，Host to Router。
做法就是两端不同，一头做成568A，一头做成568B 就行了。
Hub/Switch Hub/Switch1 <------------>32 <------------>63 <------------>16 <------------>23. 全反（Rolled）线，不用于以太网的连接，主要用于主机的串口和路由器（或交换机）的console 口连接的console 线。
