红外吸收光谱分析法
合集下载
仪器分析3—红外吸收光谱法
傅立叶变换红外光谱仪
样品池
红外光源
摆动的 凹面镜
迈克尔逊 干扰仪
参比池
摆动的 凹面镜
检测器 干涉图谱 计算机 解析 还原
M1 II
同步摆动
I M2
红外谱图
BS
D
仪器组成
第五节 红外光谱法应用
红外光谱法由于操作简单，分析速度 快，样品用量少，不破坏样品，特征性 强等优点，在有机定性分析中应用广泛。 利用红外光谱可对化合物进行鉴定或结 构测定。 但由于吸收较复杂，在定量分析方面 应用受到一定限制。
第四章 红外吸收光谱分析法（IR）
Infrared Absorption Spectrometry
第一节
红外光谱基本知识
1、红外线波长范围： 光学光谱区域：10nm ～1000μm； 其中：10nm ～400nm为紫外光区 400nm ～760nm为可见光区， 760nm ～ 1000μm为红外光区。 为表示方便，红外光不用nm（纳米） 而用微米（ μm）表示其波长。
由原理图可见，红外分光光度计也主要 由光源、样品吸收池、单色器、检测器、 记录仪等部件构成。 1、光源:能斯特灯或硅碳棒
红外光谱仪中所用的光源通常是一种惰性固体，用 电加热使之发射高强度的连续红外辐射。 常用的是Nernst灯或硅碳棒。 Nernst灯是用氧化锆、氧化钇和氧化钍烧结而成的 中空棒和实心棒。工作温度约为1700℃，在此高温下导 电并发射红外线。但在室温下是非导体，因此，在工作 之前要预热。它的特点是发射强度高，使用寿命长，稳 定性较好。 硅碳棒是由碳化硅烧结而成，工作温度在1200-1500℃ 左右。
ε>100 非常强峰(vs) 20<ε<100 强 峰(s) 10<ε<20 中强峰(m) 1<ε<10 弱 峰(w)
红外吸收光谱分析 - 红外吸收光谱分析
归属
CH 3 | CH3 — C — | CH 3
吸收峰 3360 1195
振动形式
OH
COHale Waihona Puke 归属 —OH可能结构为
CH 3 | CH 3 — C — OH |
CH 3
例2 C10H10O4
U 2 210 10 6 (可能有苯环） 2
峰位 1727cm-1 1288 1126

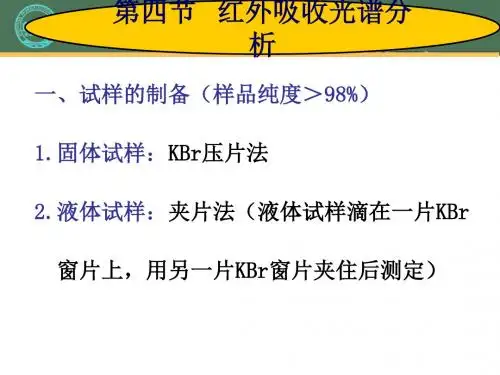

第四节 红外吸收光谱分 析
一、试样的制备（样品纯度＞98%）
1.固体试样：KBr压片法
2.液体试样：夹片法（液体试样滴在一片KBr
窗片上，用另一片KBr窗片夹住后测定）
知识点12：红外光谱解析方法
二、IR光谱解析方法
1．计算不饱和度
U 2 2n4 n3 n1 2
意义：
U 0 无双键或环状结构 U 1 可能含一个双键或一个环 U 2 含两个双键，或一个双键 环，或一个叁键 U 4 苯环 U 5 苯环 一个双键
• 3．某未知物的沸点202℃，分子式为 C8H8O，试判断其结构。
4．某化合物的分子式为C8H10O2， 试推断其结构式。
• 5．已知未知物的分子式为C7H9N， 推出其结构。
6．已知某化合物的分子式为 C9H10O2，试推断结构式。
O
CH2OCCH3
CH3 NH2
O C CH3
答案!
OH OH CH CH2
2.确定官能团或结构碎片
3.推出可能的结构 4.核对分子式和不饱和度 5.和Saltler标准光谱对照
例1 C4H10O
U 2 8 10 （0饱和脂肪族化合物） 2
吸收峰 2970cm-1 2874 1476 1395 1363
红外吸收光谱分析法FTIR
光谱解析难度大
红外光谱的复杂性较高，需要专业的 知识和技能进行解析，对分析人员的 要求较高。
仪器成本高
FTIR仪器的制造成本较高，使得其普 及和应用受到一定限制。
测试时间较长
与一些其他分析方法相比，FTIR的测 试时间可能较长，需要更多的时间来 完成分析。
未来发展前景
提高检测灵敏度和分辨率 通过改进仪器性能和技术，提高 FTIR的检测灵敏度和分辨率，使 其能够更好地应用于微量样品和 高精度分析。
环境监测
FT-IR可以用于环境监测领域， 如气体分析、水质分析、土壤
分析等。
02 ftir仪器组成
光源
光源是红外傅里叶变换红外光 谱仪（ftir）中的重要组成部分， 负责提供足够能量和合适波长 的红外辐射。
常见光源有硅碳棒、陶瓷气体 放电灯、远红外激光等。
光源的选择直接影响ftir的灵敏 度和分辨率，因此需要根据实 验需求选择合适的光源。
小型化和便携化 为了方便现场快速检测和实时监 测，FTIR仪器的小型化和便携化 成为一个重要的发展方向。
拓展应用领域 随着FTIR技术的不断成熟和普及， 其应用领域将会进一步拓展，包 括生物医学、环境监测、食品安 全等领域。
智能化和自动化 通过引入人工智能和自动化技术， 实现FTIR分析的智能化和自动化， 提高分析效率和准确性。
基频峰
分子振动能级跃迁产生的谱线，是红外光谱中最 强的峰。
特征峰
与分子中特定化学键或振动模式对应的峰，可用 于鉴定化合物结构。
谱图解析方法
峰位置分析
通过分析峰的位置，确定特定化学键或基团的存在。
峰强度分析
通过分析峰的强度，了解分子中特定化学键或基团的相对含量。
峰形分析
红外吸收光谱分析法
红外吸收光谱分析法
一、红外吸收光谱分析法概述
红外吸收光谱分析法是一种利用物质的红外光吸收能力来探测它们的物质组成的技术。
它特别适用于有机化合物和无机化合物的光谱分析。
通过分析红外吸收光谱，可以检测物质中的有机键、C-H键、C-O键或N-H 键的存在和位置，从而鉴定出物质的化学结构和性质。
红外光吸收法的原理是，物质中的分子、晶体或其他结构会在不同的波长处吸收光，产生光谱，这些吸收光谱是物质的独特特征，反映出物质的特性。
根据这种特性，分析用不同波长的光照射样品，并从所得到的光谱中提取出电子激发、分子振动等信息，从而得到物质的结构和性质。
二、红外吸收光谱分析法基本原理
红外吸收光谱分析法的原理是，当物质受到红外幅射的照射时，它的分子会产生振动和旋转，这些振动和旋转的能量会转化为更高能量的电子跃迁。
这些电子跃迁会引起物质材料吸收一些具有特定波长的红外光，从而产生在不同波长的吸收光谱，通过分析这些吸收光谱，就可以求取物质分子的结构和性质。
第十章 红外光谱分析
例如： 例如：H2O
△µ≠0 偶极矩变化 吸收红外辐射，产生红外吸收光谱， 红外活性的分子。 吸收红外辐射，产生红外吸收光谱，是红外活性的分子。 红外辐射
第三节
分子振动方程式
一、双原子分子的振动——简谐振动 双原子分子的振动——简谐振动 ——
根据原子质量和相对原子质量之间的关系，上式可写成： 根据原子质量和相对原子质量之间的关系，上式可写成： 原子质量 之间的关系 NA ⌠= 2πC
1 2
k Μ
NA：阿伏加得罗常数， NA=6.022 ×1023 阿伏加得罗常数， M: 两个原子的折合相对原子质量； 两个原子的折合相对原子质量； M= M1·M2 M1+ M2 k Μ
⌠= 1303
二、影响基本振动频率因素
● ●
⌠= 1303
相对原子质量 化学键的力常数。 化学键的力常数
k Μ
⌠= 2062 cm-1 ⌠= 1683 cm-1 ⌠= 1190 cm-1
对于具有相似质量的原子基团， ⌠Κ 对于具有相似质量的原子基团，
键的力常数相近， 例： C-C、C-O、C-N键的力常数相近， 相对折合质量不同， 相对折合质量不同，MC-C < MC-N < MC-O C-C C-O C-N K K K M C-C M C-N M C-O σ= 1430 cm-1 σ= 1330 cm-1 σ= 1280 cm-1
原子的折合质量为： 解：C 原子和 H 原子的折合质量为： M= M1·M2 M 1+ M 2 5
0.923
=
12×1 × 12+ 1 =3030cm-1
= 0.923
⌠= 1303
例：
C C C
≡ = −
红外吸收光谱法
16:12:58
k为化学键的力常数（单位：N·cm-1 ）,为双 原子折合质量（单位为g）
m1m2
m1 m2
若原子的质量用原子质量单位(u，1u=1.66×10-24g) 表示，则成键两原子的折合质量应为：
(m1
m1m2 m2 ) 6.02
10 23
16:12:58
❖ 从分子简谐振动方程可知，分子振动频率与化 学键的键力常数、原子质量有关系.
四、紫外吸收光谱与红外吸收光谱的区别
1. 光谱产生的机制不同 紫外：电子光谱； 红外：振－转光谱
2. 研究对象和使用范围不同 紫外：研究不饱和化合物，具有共轭体系； 红外：凡是在振动中伴随有偶极矩变化的化合
物都是红外光谱研究的对象。可研究几乎所有的有 机物。
16:12:58
五、红外光谱法的特点和应用
分子的振动总能量：
Ev
(v
1 )h
2
（v = 0, 1, 2, ···）
式中， v 为振动量子数，ν为分子 振动频率。
16:12:58
在室温时，分子处于基态（v = 0），此时伸 缩振动振幅很小。当有红外辐射照射分子时，若 辐射光子所具有的能量恰好等于分子振动能级差 时，则分子吸收光子能量跃迁至振动激发态，导 致振幅增大。
16:12:58
(二) 吸收谱带的强度
➢ 分子振动时偶极矩是否变化决定了该分子能
否产生红外吸收，而偶极矩变化的大小又决定了 吸收谱带的强弱。
➢ 根据量子理论，红外光谱的强度与分子振动
时偶极矩变化的平方成正比。
➢ 偶极矩的变化与固有偶极矩有关。一般极性
比较强的分子或基团吸收强度都比较大，极性比 较弱的分子或基团吸收强度都比较弱。
红外光谱分析 红外吸收光谱法
和键力常数之间的关系：
υ=
1
2
（1）
1
105 N
= 2c = 2c
Cm-1 (2)
K为键力常数，其含义是两个原子由平衡位置伸长0.1nm(lA0) 后的回复力，单位是 dyn/cm。
μ’ 为折合质量。 μ’=m1m2/（m1+m2） (m为原子质量)
原子质量用相对原子量代替:
m1=M1/N, m2=M2/N 。
举例：
例：由元素分析某化合物的分子式为 C其4H结6构O2。，测得红外光谱如图，试推测
解： 由分子式计算不饱和度U = 4－6/2＋1= 2
特征区：3 070cm-1有弱的不饱和C—H伸缩振动吸收， 与1 650cm-1的vc=c 谱带对应表明有烯键存在，谱带较 弱，是被极化了的烯键。
1 76பைடு நூலகம்cm-1强吸收谱带表明有羰基存在，结合最强吸收 谱带1 230cm-1和1 140cm-1的C-O-C吸收应为酯基。
跃迁的几率与振动方式有关: 基频(V0→V1)跃迁几率大，所以吸收较强； 倍频(V0→V2)虽然偶极矩变化大，但跃率几率很低， 使峰强反而很弱。
3、振动的量子化处理
根据量子力学，其分子的振动能 E＝(υ+1/2)h v振
在光谱学中，体系从能量E变到能量E1＇，要遵循 一定的规则，即选择定则，谐振子振动能级的选择定则 △υ＝±1。由选择定则可知，振动能级跃迁只能发生在 相邻的能级间 。
2.基本概念
a..偶极矩：当化学键两端的电子电负性不同时，电中性的 分子便产生负电中心的分离，成为极性分子，极性大小用 偶极矩μ衡量，μ＝r×q，即正、负电荷中心间的距离r和 电荷中心所带电量q的乘积。
b.基频：常温下分子处于最低振动能级，此时叫基态，V=0。 从基态V0跃迁到第一激发态V=1，V0V1产生的吸收带
υ=
1
2
（1）
1
105 N
= 2c = 2c
Cm-1 (2)
K为键力常数，其含义是两个原子由平衡位置伸长0.1nm(lA0) 后的回复力，单位是 dyn/cm。
μ’ 为折合质量。 μ’=m1m2/（m1+m2） (m为原子质量)
原子质量用相对原子量代替:
m1=M1/N, m2=M2/N 。
举例：
例：由元素分析某化合物的分子式为 C其4H结6构O2。，测得红外光谱如图，试推测
解： 由分子式计算不饱和度U = 4－6/2＋1= 2
特征区：3 070cm-1有弱的不饱和C—H伸缩振动吸收， 与1 650cm-1的vc=c 谱带对应表明有烯键存在，谱带较 弱，是被极化了的烯键。
1 76பைடு நூலகம்cm-1强吸收谱带表明有羰基存在，结合最强吸收 谱带1 230cm-1和1 140cm-1的C-O-C吸收应为酯基。
跃迁的几率与振动方式有关: 基频(V0→V1)跃迁几率大，所以吸收较强； 倍频(V0→V2)虽然偶极矩变化大，但跃率几率很低， 使峰强反而很弱。
3、振动的量子化处理
根据量子力学，其分子的振动能 E＝(υ+1/2)h v振
在光谱学中，体系从能量E变到能量E1＇，要遵循 一定的规则，即选择定则，谐振子振动能级的选择定则 △υ＝±1。由选择定则可知，振动能级跃迁只能发生在 相邻的能级间 。
2.基本概念
a..偶极矩：当化学键两端的电子电负性不同时，电中性的 分子便产生负电中心的分离，成为极性分子，极性大小用 偶极矩μ衡量，μ＝r×q，即正、负电荷中心间的距离r和 电荷中心所带电量q的乘积。
b.基频：常温下分子处于最低振动能级，此时叫基态，V=0。 从基态V0跃迁到第一激发态V=1，V0V1产生的吸收带
红外吸收光谱分析法 红外谱图解析
顺式烯 乙烯基烯 亚乙烯基烯
08:12:21
R1 H R1 H R1 R2
1660cm-1
1660-1630cm-1
中强，尖
总结
ⅰ 分界线1660cm-1 ⅱ 顺强，反弱
ⅲ 四取代（不与O，N等相连）无υ
ⅳ 端烯的强度强
（C=C）峰
ⅴ共轭使υ
下降20-30 cm-1 （C=C）
H C C R R1 C C R2
08:12:21
υ υ
C C
2140-2100cm-1 （弱） 2260-2190 cm-1 （弱）
C C
c)C-H 变形振动(1000-700 cm-1 )
面内变形（=C-H）1400-1420 cm-1 （弱） 面外变形（=C-H） 1000-700 cm-1 （有价值）
R1 H R1 R2 R1 R2 C C R4
O—H，C—O
a)-OH 伸缩振动(>3600 cm-1) b)碳氧伸缩振动(1100 cm-1)
C Cα C Cα′ C C Cα″ β
υ
（C-O）
OH
υ
游 离 仲-OH 醇， 叔-OH 酚 酚-OH 伯-OH
（—OH） 3640cm-1 3630cm-1 3620cm-1 3610cm-1
1050 cm-1 1100 cm-1 1150 cm-1 1200 cm-1
第四章 红外吸收光谱分 析法
infrared absorption spec-troscopy，IR
一、红外谱图解析
analysis of infrared spectrograph
二、未知物结构确定
structure determination of compounds
第六章 红外吸收光谱分析法
傅里叶变换红外光谱仪工作原理图
迈克尔干涉仪工作原理图
4. 色散型红外光谱仪主要部件
(1) 光源
能斯特灯：氧化锆、氧化钇和氧化钍烧结制成 的中空或实心圆棒，直径1-3 mm，长20-50mm； 室温下，非导体，使用前预热到800 C； 特点：发光强度大；寿命0.5-1年；
硅碳棒：两端粗，中间细；直径5 mm，长2050mm；不需预热；两端需用水冷却；
苯衍生物的C=C
苯衍生物在 1650 2000 cm-1 出现 C-H和C=C键的面内 变形振动的泛频吸收（强度弱），可用来判断取代基位置。
2000 1600
（3）C=O （1850 1600 cm-1 ） 碳氧双键的特征峰，强度大，峰尖锐。
饱和醛(酮)1740-1720 cm-1 ；强、尖；不饱和向低波移动；
O-H（氢键） S-H P-H CN
N-O N-N C-F C=N
N-H
C-H，N-H，O-H 3500 3000 2500 2000 1500 1000 指纹区 500
特征区
三、影响峰位变化的因素
化学键的振动频率不仅与其性质有关，还受分子的内部 结构和外部因素影响。相同基团的特征吸收并不总在一个固 定频率上。
—NH伸缩振动：
3500 3100 cm-1
（2）饱和碳原子上的—C—H
—CH3 2960 cm-1 2870 cm-1 反对称伸缩振动 对称伸缩振动
3000 cm-1 以下
—CH2—
—C—H
2930 cm-1 反对称伸缩振动
2850 cm-1 2890 cm-1 对称伸缩振动 弱吸收
（3）不饱和碳原子上的=C—H（ C—H ）
化学键键强越强（即键的力常数K越大）原子折合质量 越小，化学键的振动频率越大，吸收峰将出现在高波数区。
红外吸收光谱分析法FTIR
红外吸收光谱分析法FTIR傅里叶红外吸收光谱分析法（Fourier Transform Infrared Spectroscopy，简称 FTIR），是一种应用傅里叶变换技术对物质的红外辐射进行光谱分析的方法。
该方法以红外辐射的吸收强度和波数为特征，可以用来分析和识别有机物和无机物的结构和成分。
在分析化学、有机合成、材料科学等领域得到广泛的应用。
FTIR技术的主要原理是利用傅里叶变换将周期性信号（红外辐射）分解成一系列连续谱线，进而可以通过测量这些谱线的强度和频率来确定物质的结构和成分。
在实验中，样品被置于红外光束之中，以吸收或透射的方式与红外辐射相互作用。
被吸收的辐射与未被吸收的辐射之间的差异被转化为干涉信号，并通过光谱仪进行检测和测量。
这些信号被送入傅里叶变换，产生包含有关样品吸收能力和频率的信息。
FTIR技术具有以下优点：首先，它是一种非破坏性的分析方法，可以在不破坏样品的情况下获取有关物质结构和成分的信息。
其次，该方法对样品的数量要求非常低，可以在毫克或微克级别的样品上进行分析。
此外，FTIR技术不会对环境产生污染，也不需要使用有害的试剂。
最后，该方法可以快速获取光谱数据，并且具有高灵敏度和高分辨能力。
在实际应用中，FTIR技术可用于许多领域的研究和分析。
在有机化学领域，FTIR技术可以用于表征和鉴定有机物的结构和功能团。
例如，它可以用于区分不同类别的有机物，如醇、酮、酸等，并通过比较它们的红外光谱图谱来进行鉴定。
此外，FTIR技术还可用于监测化学反应的进程和过程。
研究人员可以通过观察吸收峰的变化来判断反应的进行和产物的生成情况。
在材料科学中，FTIR技术可以用于表征材料的结构和性质。
例如，它可以用于研究材料的晶体结构、分子排列和化学键强度。
此外，该技术还可用于分析材料的表面性质和界面反应。
研究人员可以利用反射红外（ATR）技术直接将样品放置在光学晶体上进行测量，从而避免样品的制备和处理过程。
仪器分析 第四章--红外吸收光谱法
章节重点：
分子振动基本形式及自由度计算；
红外吸收的产生2个条件；
各类基团特征红外振动频率；
影响红外吸收峰位变化的因素。
第八章 红外吸收光谱分 析法
第三节 红外分光光度计
1. 仪器类型与结构
2. 制样方法
3. 联用技术
1. 仪器类型与结构
两种类型：色散型 干涉型（傅立叶变换红外光谱仪）
弯曲振动：
1.4 振动自由度
多原子分子振动形式的多少用振动自由度标示。
三维空间中，每个原子都能沿x、y、z三个坐标方向独 立运动，n个原子组成的分子则有3n个独立运动，再除 掉三个坐标轴方向的分子平移及整体分子转动。
非线性分子振动自由度为3n-6，如H2O有3个自由度。 线性分子振动自由度为3n-5，如CO2有4个自由度。
某些键的伸缩力常数：
键类型: 力常数: 峰位:源自-CC15 2062 cm-1
-C=C10 1683 cm-1
-C-C5 1190 cm-1
-C-H5.1 2920 cm-1
化学键键强越强（即键的力常数K越大），原子折合 质量越小，化学键振动频率越大，吸收峰在高波数区。
1.2 非谐振子
实际上双原子分子并非理想的谐振子！随着振动量子 数的增加，上下振动能级间的间隔逐渐减小！
（1）-O-H，37003100 cm-1，确定醇、酚、酸 在非极性溶剂中，浓度较小（稀溶液）时，峰形尖锐 ，强吸收；当浓度较大时，发生缔合作用，峰形较宽。
注意区分： -NH伸缩振动：3500 3300 cm-1 峰型尖锐
（2）饱和碳原子上的-C-H -CH3 2960 cm-1 2870 cm-1 反对称伸缩振动 对称伸缩振动
红外吸收光谱分析法FTIR
AX 3型分子
~ 1450cm as
1
红CH外吸3 收光谱分析法FTIR
3．基频峰与泛频峰
a）基频峰：分子吸收一定频率红外线，振动能级从 基态跃迁至第一振动激发态产生的吸收峰 （即υ=0 → 1产生的峰）
1 L
➢ 基频峰的峰位等于分子的振动频率 ➢ 基频峰强度大——红外主要吸收峰
红外吸收光谱分析法FTIR
2）蜷曲τ：一个X原子在面上，一个X原子在面下的 振动
AX 2型分子
CH2 ~ 1250cm1
红外吸收光谱分析法FTIR
3．变形振动： 1）对称的变形振动δs：三个AX键与轴线的夹角同时
变大
AX 3型分子
s CH 3
~ 1375cm1
2）不对称的变形振动δas：三个AX键与轴线的夹角不
同时变大或减小
AX 3型分子
as CH 2
~
2925cm1
~ 2960cm as
1
红外吸收光谱分CH析法3 FTIR
二、 弯曲振动（变形振动，变角振动）： 指键角发生周期性变化、而键长不变的振动
1．面内弯曲振动β： 弯曲振动发生在由几个原子构成平面内
1）剪式振动δ：振动中键角的变化类似剪刀的开闭
AX 2型分子
数k 越大，原子折合质量越小，键的振动频率越大，吸收带将出现在高
波数区（短波长区）；反之，出现在低波数区（高波长区）。 (3）谱带形状（absorption bands shape) 分析的化合物越纯，吸收谱带
对波数或波长的曲线，即红外光谱。
红外吸收光谱分析法FTIR
1 红外吸收光谱分析
一、红外光的分区
红外线：波长在0.76~500μm (1000μm) 范围内的电磁波称为红外线。
仪器分析_红外光谱法
C
C
C
C
C
C
2220 cm-1
1667 cm-1
1430 cm-1
2 原子的折合质量 反映了基团质量特性，折合
质量越小，则基频峰波数越大。
39
C
C
C
N
C
O
1430 cm-1
1330 cm-1
1280 cm-1
利用实验得到的化学键力常数和计算式，可以 估算各种类型基团的基频吸收峰的波数。
由于各种有机化合物的结构不同。它 们的原子质量和化学健力常数各不相同， 红外吸收频率也不相同，因此，不同有 机化合物的红外光谱具有高度特征性。
（转动自由度）
29
2、振动自由度
设分子原子数目为 N 个，在空间确定一个原子的 位置，需要3个坐标（ x, y, z ），所以，N 个原子需要 3N个坐标或自由度，分子中N 个原子自由度总数：
3 N = 平动自由度 + 振动自由度 + 转动自由度
振动自由度数目： 振动自由度 = 3 N — 平动自由度— 转动自由度 显然，分子整体可以分别沿 x, y, z 三个方向移动， 所以，分子平动自由度为 3；
27
二、分子的振动自由度与红外吸收的理论峰数
理论上讲，分子的每一种振动形式都会产生一 个基频吸收峰，即对于一个多原子分子：
基频吸收峰的数目 = 分子所有的振动形式的数目
（振动自由度）
28
1、分子的运动形式
A 分子中各原子在其平衡位置附近的振动（振动自由度）
B 分子作整体的平动 （平动自由度）
C 分子围绕 x, y, z 轴的转动
第十章 红外吸收光谱分析 (红外吸收光谱法)
Infrared Spectrometry (IR)
红外吸收光谱分析分析
O
化 合 物 位 置
CH CH3
O
3
O
CH
3
O
CH
3
C CH
3
CH
3
CH
3
CH
3
1686
1693
16801700
1710
现 代 仪 器 分 析
当碳碳双键或苯环与羰基共轭时，羰基吸收峰频率比丙酮低30～35
27
W C G
(3)环大小的影响(从三原环(1800)起，环上每增加 一个碳原子，波数降低30～35)
位置
化 合物
1715
1735
1740
~1680
1775
~1700
现 代 仪 器 分 析
位置
1805
~1740
~1770
1710
1750
1750～ 1800
29
W C G
羧酸、酰卤、酸酐、 酰亚胺
羧酸与羧酸盐： 2700～3300、双峰 (1550～ 1620)+(1330～1420) 酰卤： 向高频移动
1 1 m1 m2
2920
5
W C G
§4 分子振动的形式
多原子中基团的振动形式极为复杂，振动形式的总 数可如下计算
非直线型分子的总振动 形式＝ 3 原子数 6 直线型分子的总振动形 式＝3 原子数 5
现 代 仪 器 分 析
6
W C G
非直线型分子以水分子为例
直线型分子以CO2为例
现 代 仪 器 分 析
RCOF：1850 RCOCl：1795 RCOBr：1810)
化 合 物 位 置
CH CH3
O
3
O
CH
3
O
CH
3
C CH
3
CH
3
CH
3
CH
3
1686
1693
16801700
1710
现 代 仪 器 分 析
当碳碳双键或苯环与羰基共轭时，羰基吸收峰频率比丙酮低30～35
27
W C G
(3)环大小的影响(从三原环(1800)起，环上每增加 一个碳原子，波数降低30～35)
位置
化 合物
1715
1735
1740
~1680
1775
~1700
现 代 仪 器 分 析
位置
1805
~1740
~1770
1710
1750
1750～ 1800
29
W C G
羧酸、酰卤、酸酐、 酰亚胺
羧酸与羧酸盐： 2700～3300、双峰 (1550～ 1620)+(1330～1420) 酰卤： 向高频移动
1 1 m1 m2
2920
5
W C G
§4 分子振动的形式
多原子中基团的振动形式极为复杂，振动形式的总 数可如下计算
非直线型分子的总振动 形式＝ 3 原子数 6 直线型分子的总振动形 式＝3 原子数 5
现 代 仪 器 分 析
6
W C G
非直线型分子以水分子为例
直线型分子以CO2为例
现 代 仪 器 分 析
RCOF：1850 RCOCl：1795 RCOBr：1810)
红外吸收光谱分析(共27张PPT)
这里弹簧的k值就的原子不是静止不动的，原子在其平衡位置做相 对运动，从而产生振动！原子与原子之间的相对运动无非有 两种情况，即：键长发生变化（伸缩振动），键角发生变化 （弯曲振动）
对于双原子分子：没有弯曲振动，只有一个伸缩振动
对于多原子分子来说，包括伸缩振动和弯曲振动。 伸缩振动有对称和不对称伸缩以亚甲基－CH2为例
苯，3N－6＝30种，实际上苯的红外谱图上只有几个吸收峰！ 说明：不单苯，许多化合物在红外谱图上的吸收峰数目要远 小于其振动自由度（理论计算值）。
原因:(1)相同频率的峰重叠（2）频率接近或峰弱，仪器检测
不出（3）有些吸收峰落在仪器的检测范围之外（4）并不是
（2）对于基频峰：偶极矩变化越大的振动，吸收峰越强
②液体试样：溶液法和液膜法。溶液法是将液体试样溶在适当的红 外溶剂中（CS2，CCl4，CHCl3等）然后注入固定池中进行测定。液 膜法是在可拆池两窗之间，滴入几滴试样使之形成一层薄的液膜。
③固体试样：压片法、糊状法和薄膜法。压片法通常按照固体样品和 KBr为1：100研磨，用高压机压成透明片后再进行测定。糊状法就是把 试样研细滴入几滴悬浮剂（石蜡油），继续研磨成糊状然后进行测定 。薄膜法主要用于高分子化合物的测定，通常将试样溶解在沸点低易 挥发的溶剂中，然后倒在玻璃板上，待溶剂挥发成膜后再用红外灯加 热干燥进一步除去残留的溶剂，制成的膜直接插入光路进行测定。
（3）组频峰：振动之间相互作用产生的吸收峰
（4）泛频峰：倍频峰＋组频峰
（5）特征峰：可用于鉴别官能团存在的吸收峰。 （6）相关峰：由一个官能团引起的一组具有相互依存关系 的特征峰
红外光谱可分为基频区和指纹区两大区域
（1）基频区(4000～1350cm-1)又称为特征区或官能团区，其
对于双原子分子：没有弯曲振动，只有一个伸缩振动
对于多原子分子来说，包括伸缩振动和弯曲振动。 伸缩振动有对称和不对称伸缩以亚甲基－CH2为例
苯，3N－6＝30种，实际上苯的红外谱图上只有几个吸收峰！ 说明：不单苯，许多化合物在红外谱图上的吸收峰数目要远 小于其振动自由度（理论计算值）。
原因:(1)相同频率的峰重叠（2）频率接近或峰弱，仪器检测
不出（3）有些吸收峰落在仪器的检测范围之外（4）并不是
（2）对于基频峰：偶极矩变化越大的振动，吸收峰越强
②液体试样：溶液法和液膜法。溶液法是将液体试样溶在适当的红 外溶剂中（CS2，CCl4，CHCl3等）然后注入固定池中进行测定。液 膜法是在可拆池两窗之间，滴入几滴试样使之形成一层薄的液膜。
③固体试样：压片法、糊状法和薄膜法。压片法通常按照固体样品和 KBr为1：100研磨，用高压机压成透明片后再进行测定。糊状法就是把 试样研细滴入几滴悬浮剂（石蜡油），继续研磨成糊状然后进行测定 。薄膜法主要用于高分子化合物的测定，通常将试样溶解在沸点低易 挥发的溶剂中，然后倒在玻璃板上，待溶剂挥发成膜后再用红外灯加 热干燥进一步除去残留的溶剂，制成的膜直接插入光路进行测定。
（3）组频峰：振动之间相互作用产生的吸收峰
（4）泛频峰：倍频峰＋组频峰
（5）特征峰：可用于鉴别官能团存在的吸收峰。 （6）相关峰：由一个官能团引起的一组具有相互依存关系 的特征峰
红外光谱可分为基频区和指纹区两大区域
（1）基频区(4000～1350cm-1)又称为特征区或官能团区，其
红外光谱分析法
伸缩振动
弯曲振动 面内弯曲振动
弯曲振动 面外弯曲振动
3. 分子振动形式的个数(分子振动自由度 f=3N-6(5)) 分子振动自由度 意义：估算红外吸收峰个数 估算红外吸收峰个数 实际观察到的红外吸收峰的数目，往往少于振动形式的数目， 减少的原因主要有： (1)不产生偶极矩变化的振动 不产生偶极矩变化的振动没有红外吸收，不产生红外吸收峰。 不产生偶极矩变化的振动 （红外非活性振动，CO2分子的 s 1388cm-1） 红外非活性振动， 分子的v 红外非活性振动 分子的 cm (2)有的振动形式不同 振动形式不同，但振动频率相同 振动频率相同，吸收峰在红外光谱 振动形式不同 振动频率相同 图中同一位置出现，只观察到一个吸收峰，这种现象称为简并 简并。 简并 (CO2分子δ面内, γ面外 667cm-1) 667cm CO 分子δ (3)吸收峰太弱 ， 仪器不能分辨 吸收峰太弱， 吸收峰太弱 仪器不能分辨，或者超过了仪器可以测定的 波长范围。
X－H H 4000cm-1～2500cm-1 =O， X =O，N，C
☆★指纹区1500cm ☆★指纹区1500cm-1~600cm-1 指纹区
指纹区可以表示整个分子的特征 整个分子的特征，用来鉴别烯烃的取代程度 烯烃的取代程度、 指纹区 整个分子的特征 烯烃的取代程度 提供化合物的顺反构型 顺反构型信息；确定苯环的取代基类型 苯环的取代基类型等。 顺反构型 苯环的取代基类型
☆多原子分子的偶极矩与键的偶极矩和分子的
对称性有关
非对称分子
对称分子
是所有键的偶极矩的矢量和！！ 是所有键的偶极矩的矢量和！！
与UV比较，IR的特点：IR频率范围小、吸收峰数目多、吸收 曲线复杂、吸收强度弱。 ★IR峰出现的频率位置由振动能级差决定 ☆★吸收峰的个数与分子振动自由度 分子振动自由度的数目有关 分子振动自由度 ☆★☆吸收峰的强度则主要取决于振动过程中偶极矩变化的 大小和能级跃迁的几率 C=O、Si－O、C－Cl、C－F 等基团极性较强，其吸收较强 C－N，C－H 等极性较弱的基团，吸收谱带的强度较弱
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（三）、红外光谱吸收频率
1. 基频
0→1振动能级的跃迁 v 0→1
2. 倍频 0 →2、3、4….振动能级
的跃迁 v 0→2、v 0→3 、v 0→4 3. 合频
基频的和
v
1 0→1
+
v
2 0→1
4. 差频：
基频的差
v
1 0→1
-
v
2 0→1
仪器分析
生物与化学工程学院
第一节 红外吸收光谱分析法基础
仪器分析
生物与化学工程学院
第一节 红外吸收光谱分析法基础
仪器分析
红外辐射 振-转能级跃迁
红外光谱 官能团 分子结构
生物与化学工程学院
第一节 红外吸收光谱分析法基础
（二）、红外光谱的区的划分（0.75~1000m）
波谱区
近红外光 中红外光 远红外光
波长/m
0.75~2.5
2.5~50
50~1000
B、振动过程中偶极矩的变化
化学键两端连接原子的电负性相差越大， 或分子的对称性越差，伸缩振动时偶极矩的变 化越大，吸收峰也越强。
仪器分析
生物与化学工程学院
第二节 红外吸收光谱与分子结构
一、基团特征频率 二、红外吸收光谱图的分区
三、常见有机化合物的红外光谱
四、影响频率位移的因素
仪器分析
生物与化学工程学院
第一节 红外吸收光谱分析法基础
2、振动类型
振动时键长发生变化，键角不变
振动类型
伸缩振动 变形振动
对称性伸缩振动 V S 反对称性伸缩振动 V aS
面内变形振动
剪式振动δ S 平面摇摆ρ
面外变形振动
非平面摇摆ω 扭曲振动τ
仪器分析
振动时键角发生变化，键长不变
生物与化学工程学院
第一节 红外吸收光谱分析法基础
第二节 红外吸收光谱与分子结构
一、基团特征频率
红外光谱吸收峰
分子中基团振动形式
不同的分子中，相同的基团或化学键 均有近似相同的振动频率。即具有明显的 特征性。（基团特征频率）
仪器分析
生物与化学工程学院
第二节 红外吸收光谱与分子结构
二、红外吸收光谱图的分区
官能团区 4000~1300cm-1
X-H伸缩振动区 4000~2500cm-1 三键和积累双键区 2500~1900cm-1 双键伸缩振一节 红外吸收光谱分析法基础
一、红外吸收光谱法概述
（一）红外光谱的定义
利用物质的分子对红外辐射的吸收，并由其振 动或转动引起分子偶极矩的变化，产生分子的振 动能级和转动能级从基态到激发态的跃迁，所产 生的吸收光谱。又称分子振动-转动光谱。
作用：特征吸收频率 基团； 特征峰的强度 定量分析。
C-H ～ 2890 cm-1
w
判断化合物 中是否含有 饱和碳氢基
团依据。
仪器分析
生物与化学工程学院
第二节 红外吸收光谱与分子结构
波数/ cm-1 13300~4000 4000~200
200~10
跃迁类型
分子振动
分子转动
中红外光谱区： 分子的振动、转动基频吸收光谱区
应用最为广泛的红外光谱区
仪器分析
生物与化学工程学院
第一节 红外吸收光谱分析法基础
（三）、红外光谱表示方法
峰位置； 峰形状； 峰强度。
纵坐标：透射率(T%)或吸光度(A)， 横坐标: 波长 λ(m) 和波数1/λ 单位：cm-1
生物与化学工程学院
第一节 红外吸收光谱分析法基础
（二）、分子振动类型
z
1、振动自由度
原子振动形式 简正振动的数目
y
x
简正振动
振动的自由度
振动自由度=3N-平动自由度-转动自由度
组成分子的原子个数
分子的总自由度
振动自由度
线性分子
(基频吸收带数目) 非线性分子
仪器分析
N 3N 3N-5 3N-6
生物与化学工程学院
仪器分析
生物与化学工程学院
第一节 红外吸收光谱分析法基础
三、分子振动类型
（一）、双原子分子振动模型
根据经典力学的虎克定律：
hκ
E振动 2
~
v(cm-1)
1
k
2c
k-- 化学键的力常数(N/cm) ，与键能和键长有关； μ -- 双原子的折合原子量: μ =m1m2/(m1+m2 )
仪器分析
第一节 红外吸收光谱分析法基础
（二）、红外光谱吸收峰强度划分
摩尔吸光系数
ε~ 200 75 <ε< 200 25 <ε< 75 5 <ε< 25
0<ε<5
峰强度 非常强(vs)
强(s) 中强(m)
弱(w) 极弱(vw)
仪器分析
生物与化学工程学院
第一节 红外吸收光谱分析法基础
（三）、红外光谱吸收峰强度影响因素 A、振动能级的跃迁几率 基频 ＞ 倍频
C-H、O-H、N-H、S-H 键的伸缩振动频率区。
1. C-H 键
A. 饱和碳原子上的 C-H （3000 2800 cm-1)
-CH3 ～2960 cm-1 ( as ) m ～ 2870 cm-1 ( s ) m
-CH2- ～ 2930 cm-1 ( as ) m
～ 2850 cm-1 ( s ) m
四、红外光谱吸收峰数目和强度
（一）、红外光谱吸收峰数目
红外光谱图上的峰数≤振动理论数
（1）存在没有偶极矩变化的振动模式； （2）存在能量简并态的振动模式； （3）仪器的分辨率分辨不出的振动模式； （4）振动吸收的强度小，检测不到； （5）某些振动模式所吸收的能量不在中红外光谱区。
仪器分析
生物与化学工程学院
第八章 红外吸收光谱分析法
第一节 红外吸收光谱分析法基础 第二节 红外吸收光谱与分子结构 第三节 红外光谱仪结构流程 第四节 红外光谱的应用
仪器分析
生物与化学工程学院
第一节 红外吸收光谱分析法基础
一、红外吸收光谱法概述 二、红外吸收光谱产生的条件 三、分子振动类型 四、红外光谱吸收峰数目和强度
仪器分析
指纹区 1300~400cm-1
C-X (X：O、N、F、P、S)、P-O、Si-O
伸缩振动区
1300~900cm-1
-CH2平面摇摆、苯环取代、-C-H面外变
形振动区
900~400cm-1
仪器分析
生物与化学工程学院
第二节 红外吸收光谱与分子结构
（一）、X-H伸缩振动区（4000 2500 cm-1)
仪器分析
生物与化学工程学院
第一节 红外吸收光谱分析法基础
红外吸收光谱峰形状
宽峰
尖峰 肩峰
双峰
仪器分析
生物与化学工程学院
第一节 红外吸收光谱分析法基础
二、红外吸收光谱产生的条件
（一）、辐射能量与振动跃迁所需的能量相等
Ev Ev1 Ev2 h
（二）、产生偶极矩的变化
Δµ≠0
单原子分子、同核分子：He、Ne、N2、O2、 Cl2、H2 等。没有红外活性 。
