测井曲线是石油地质学中常用的一种工具，用于评估油层中的岩石性质和流体（如原油、天然气）的分布情况。
常见的测井曲线有以下几种：
1. 自然伽马测井曲线（GR）：用于评估岩石中放射性矿物质的含量，可以帮助确定岩石的类型和成分。
2. 电阻率测井曲线（SP）：用于测量岩石中电流的传导能力，可用于判断岩石的孔隙度和渗透性。
3. 声波测井曲线（Sonic）：用于测量地层中声波在岩石中传播的速度，可以帮助确定岩石的密度和弹性模量。
4. 密度测井曲线（Density）：通过测量岩石中射线的吸收能力，可以估计岩石的密度，从而评估孔隙度和饱和度。
5. 中子测井曲线（Neutron）：通过测量岩石中中子的散射情况，可以推测岩石中氢原子的含量，从而估计孔隙度和饱和度。
这些测井曲线通常以深度为横坐标，物理量为纵坐标，可以绘制成曲线图或剖面图，以便地质学家和工程师分析和解释地下油气储层的性质和分布。
主要测井曲线及含义
一、自然电位测井：测量在地层电化学作用下产生的电位。
自然电位极性的“正”、“负”以及幅度的大小与泥浆滤液电阻率Rmf和地层水电阻率Rw的关系一致。
Rmf≈Rw时，SP几乎是平直的； Rmf＞Rw时SP为负异常；Rmf＜Rw时，SP在渗透层表现为正异常。
自然电位测井SP曲线的应用：①划分渗透性地层。
②判断岩性，进行地层对比。
③估计泥质含量。
④确定地层水电阻率。
⑤判断水淹层。
⑥沉积相研究。
自然电位正异常Rmf＜Rw时，SP出现正异常。
淡水层Rw很大（浅部地层）咸水泥浆（相对与地层水电阻率而言）自然电位测井自然电位曲线与自然伽马、微电极曲线具有较好的对应性。
自然电位曲线在水淹层出现基线偏移二、普通视电阻率测井（R4、R2.5）普通视电阻率测井是研究各种介质中的电场分布的一种测井方法。
测量时先给介质通入电流造成人工电场，这个场的分布特点决定于周围介质的电阻率，因此，只要测出各种介质中的电场分布特点就可确定介质的电阻率。
视电阻率曲线的应用：①划分岩性剖面。
②求岩层的真电阻率。
③求岩层孔隙度。
④深度校正。
⑤地层对比。
电极系测井2.5米底部梯度电阻率进套管时有一屏蔽尖，它对应套管鞋深度；若套管下的较深，在测井图上可能无屏蔽尖，这时可用曲线回零时的半幅点向上推一个电极距的长度即可。
底部梯度电极系分层：顶：低点；底：高值。
三、微电极测井（ML）微电极测井是一种微电阻率测井方法。
其纵向分辨能力强，可直观地判断渗透层。
主要应用：①划分岩性剖面。
②确定岩层界面。
③确定含油砂岩的有效厚度。
④确定大井径井段。
⑤确定冲洗带电阻率Rxo及泥饼厚度hmc。
微电极确定油层有效厚度微电极测井微电极曲线应能反映出岩性变化，在淡水泥浆、井径规则的条件下，对于砂岩、泥质砂岩、砂质泥岩、泥岩，微电极曲线的幅度及幅度差，应逐渐减小。
四、双感应测井感应测井是利用电磁感应原理测量介质电导率的一种测井方法，感应测井得到一条介质电导率随井深变化的曲线就是感应测井曲线。

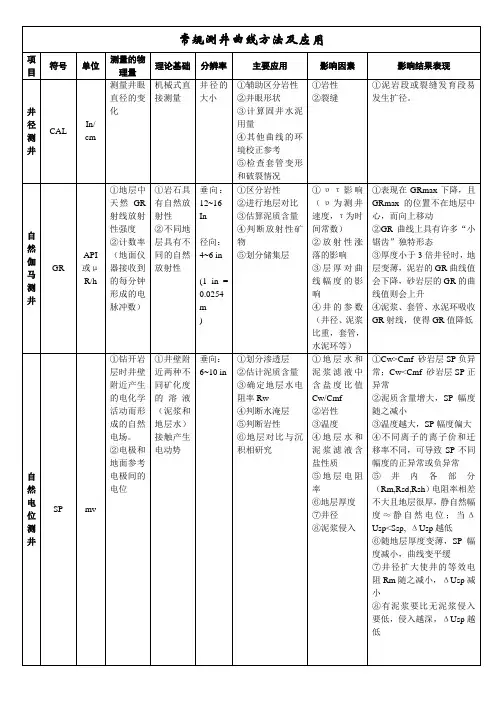

九种常规曲线测井方法
各种波受影响的因素不一，需针对性具体分析
各种波受影响的因素不一，需针对性具体分析
双侧向测井
RLLS
/RLLD
Ω.m
深侧向测量原状地层的电阻率；浅侧向主要测量侵入带的电阻率
各种岩石在外加电场的作用下导电能力各不相同，导电能力的强弱可用电阻率来表示。
①确定原状地层（深侧向）和侵入带（浅侧向）的真电阻率
①确定岩层孔隙度
②识别气层，判断岩性
③确定岩性求解孔隙度（中子-密度交会图）
①泥饼
②气
③压实
④未知矿物
当泥饼密度小于地层密度时，如果泥饼厚度增大，则在密度相同的地层中，伽马光子计数率增大。
补偿中子测井
CNL
/NPHI
%
①探测热中子的密度，记录热中子的计数率
②间接测量地层的含氢指数
①利用中子源向地层发射的快中子与地层中的原子核发生弹性散射被减速为热中子
②在未固结好的井段会出现高幅度值
③气侵会使声波能量大幅衰减，出现曲线低值
裸眼井声幅：
①裂缝性，溶洞性地层声波能量大幅衰减，声波幅度出现低值。
声波全波列测井
XMAC
记录声波的整个波列
可以获得纵波和横波的速度和幅度的信息；以及波列中的其他成分，如伪瑞利波和斯通利波
①估计储层孔隙度
②确定岩性
③判断含气层
④判断裂缝
②围岩-层厚
③地层和围岩的电阻率及几何分布
确定岩层真电阻率之前要先进行均质校正、围岩-层厚校正、侵入校正。
自然伽马能谱测井
NGS
API
井下仪器与自然GR相同，地面仪器对测量到伽马射线能谱进行分析，解谱后得到u、Th、k的含量
岩石的放射性和放射性元素的衰变特征
常用测井曲线特征
一、介绍测井曲线的用途- 二、测井资料的综合运用一、划分岩层界面二、确定地层的电阻率三、确定地层的孔隙度四、确定地层传声速度五、确定地层的含泥量六、确定地层的含H量七、确定地层的密度八、综合判断地层的岩性九、综合判断油气水层1、⑴渗透层。
⑵油气层都是高阻层，其电阻率相当于标准水层2-3倍，油层3.2-4.8Ωm。
⑶标准水层其电阻率接近于同井段的泥岩。
在所研究井段没有砂岩，可近似地以泥岩电阻率来替代标准水层的电阻率。
2、⑴油层：高阻渗透层，电阻曲线幅度高，特别是在4m曲线必须有鼓包，4m幅度越高，油层越好，自然电位异常通常小于水层，声波为中值。
⑵气层：高阻渗透层，电阻曲线幅度高，4m曲线有鼓包。
声波时差大，甚至比泥岩还要大，而且有周波跳跃的现象，中子伽马通常幅度高。
⑶水层：低阻渗透层（淡水层例外为高阻层），当地层矿化度比较高时，中子伽马幅度比较高，通常情况较低，自然电位通常比较大（与油层作比较）。
十、油气水界面的化分1、油水界面的划分：⑴电阻曲线上有明显幅度变化，含油部分幅度高，含水部分幅度低。
⑵感应曲线上在油水界面上幅度变化特别明显。
⑶自然电位曲线在油水界面上有一个不很明显的台阶，含油部分异常小，含水部分异常大。
⑷密度曲线在油水界面上有微弱的台阶，含油部分密度小，含水部分密度较大。
⑸声波在油水界面含油部分时差大，含水部分时差小，油层在4m曲线上一定有鼓包。
2、油气界面的划分：⑴声波时差在油气界面有明显的幅度变化，气层时差大，油层时差小，气层周波跳跃，在油气界面有不太明显的幅度变化。
⑵中子伽马在油气界面上有不太明显的变化，长源距气层的幅度高，油层的幅度小。
3、气水界面的划分：⑴声波时差在气水界面上明显的幅变化，含水部分时差小，含气部分时差大，含气部分有周波跳跃。
⑵密度曲线在气水界面上有明显的幅度变化，气层部分密度小，含水部分密度大。
⑶中子伽马曲线在气水界面上有不明显的变化，短源距气层部分幅度高，水层部分幅度低，（但有例外，当水层矿化度比较高，曲线幅度变化不明显）。
测井曲线解释
1.声波时差曲线：在泥砂岩剖面上，砂岩显示低时差，其数值随孔隙度的不同而不同；泥岩一般为高时差，其数值随压实程度的不同而变化；页岩的时差介于泥岩和砂岩之间；砾岩的时差一般都较低，并且越致密声波时差值越低．在碳酸盐剖面上，致密石灰岩和白云岩声波时差最低，如含有泥质时，声波时差增高，若有孔隙和裂缝，声波时差明显增大，甚至出现周波跳跃．石膏岩盐剖面，渗透性砂岩最高？，泥岩（含钙质、石膏多）与致密砂岩相近，泥质含量高时增大，岩盐扩径（井直径）严重，周波跳跃？气体比油水的时差要大的多，岩性一定时候，含气层段出现周波跳跃。
2.自然Gamma曲线：在泥砂岩剖面上，纯砂岩在自然Gamma曲线上显最底值，泥岩显最高值，粉砂岩和泥质砂岩介于二者之间，并随着岩层中泥质含量增加曲线幅度增加；在碳酸盐剖面上，泥岩和页岩显最高值，纯的石灰岩、白云岩有最低值，而泥灰岩、泥质石灰岩、泥质白云岩自然Gamma测井曲线值介于二者之间，并随泥质含量增加幅值增大．3.微电极测井曲线中砂岩异常幅度差大于粉沙岩异常幅度差．4.泥岩在密度测井曲线上值较高而煤层密度测井值在剖面上看很低5.在淡水泥浆的沙泥岩剖面井中，自然电位测井曲线以大断泥岩层部分的自然电位曲线为基线，此时出现负异常的井段都可认为是渗透性岩层。
在含有泥质的砂岩中由于泥质对溶液产生吸附电动势使总电动势降低。
所以纯砂岩的自然电位异常幅度要比泥质岩石的异常幅度大，而且随着砂岩中泥质含量的增加，自然电位异常幅度会随之减小自然电位与自然伽马对砂岩泥岩都很敏感，但是自然电位容易受到流体性质、岩层厚度的影响，含油气或者薄层时，幅度很低。
粉砂和泥的比值大于1:2,幅度趋于0.自然伽马虽然也受到层厚影响，层厚小于0.8米时才开始显现影响。
以上为一般情况（正常压实），如果欠压实，情况相反，砂岩出现高时差，如渤海湾明化镇组所以具体地区具体问题具体分析（要根据岩心资料建立具体解释模型）6.感应测井为了获取井下地层的原始含油饱和度资料，用油基钻井液钻井;为了不破坏井下地层的渗透率，有时采用空气钻井；这时井中没有导电介质，不能传导电流，为了解决这个问题，发明了感应测井。
各条测井曲线的原理及应用
各条测井曲线的原理及应用引言测井是地质勘探中不可或缺的技术手段之一。
随着勘探深度的增加和技术的进步，测井曲线的种类也逐渐增多。
本文将介绍几种常见的测井曲线，包括电阻率曲线、自然伽马曲线、声波曲线和中子曲线的原理及应用。
1. 电阻率曲线电阻率曲线是测井中最常见的曲线之一，用于反映地层的电阻率特性。
在测井时，通过测量地层对射入电流的电阻来得到电阻率曲线。
电阻率曲线的应用包括：- 地层分类：根据电阻率曲线的特征，可以将地层分为不同类型，如油层、水层和盐层等。
- 识别流体类型：通过电阻率曲线的变化，可以判断地层中的流体类型，如水、油或气体等。
- 沉积环境分析：电阻率曲线对地层的沉积环境也有一定的指示作用，如高电阻率的地层可能是砂岩，低电阻率的地层可能是页岩等。
2. 自然伽马曲线自然伽马曲线是记录地层自然伽马辐射强度的曲线，用来确定地层的物理性质和放射性岩石的含量。
自然伽马曲线的应用包括： - 确定放射性岩层：通过自然伽马曲线的变化，可以定量地确定地层中放射性岩石的含量。
- 钻井定位：自然伽马曲线常用于钻井中的测井工作，通过分析伽马辐射来确定钻头所处的位置和地层的特征。
- 地层对比：自然伽马曲线可以用于地层的对比，从而帮助地质学家更好地理解地层的时空分布。
3. 声波曲线声波曲线记录了地层中声波的传播速度和衰减特性，用于刻画地层的物理性质和孔隙度。
声波曲线的应用包括： - 地层属性分析：通过分析声波曲线的特征，可以确定地层的孔隙度、渗透率和饱和度等物理属性。
- 油气识别：声波曲线可以帮助判断地层中的油气类型和含量，对于油气勘探具有重要意义。
- 工程设计：声波曲线在工程设计中也有一定的应用，如在隧道掘进中可以通过声波曲线判断地层的稳定性。
4. 中子曲线中子曲线是记录测井装置发射的中子数与到达探测器的中子数之比的曲线。
中子曲线的应用包括： - 流体识别：通过中子曲线可以识别地层中不同类型的流体，如水、油和气体等。
测井曲线解释
一．国产测井系列1、标准测井曲线2.5m底部梯度视电阻率曲线。
地层对比，划分储集层，基本反映地层真电组率。
恢复地层剖面。
自然电位（SP）曲线。
地层对比，了解地层的物性，了解储集层的泥质含量。
2、组合测井曲线（横向测井）含油气层（目的层）井段的详细测井项目。
双侧向测井（三侧向测井）曲线。
深双侧向测井曲线，测量地层的真电组率（RT），试双侧向测井曲线，测量地层的侵入带电阻率（RS）。
0.5m电位曲线。
测量地层的侵入带电阻率。
0.45m底部梯率曲线，测量地层的侵入带电阻率，主要做为井壁取蕊的深度跟踪曲线。
补偿声波测井曲线。
测量声波在地层中的传输速度。
测时是声波时差曲线（AC）井径曲线（CALP）。
测量实际井眼的井径值。
微电极测井曲线。
微梯度（RML），微电位（RMN），了解地层的渗透性。
感应测井曲线。
由深双侧向曲线计算平滑画出。
[L/RD]*1000=COND。
地层对比用。
3、套管井测井曲线自然伽玛测井曲线（GR）。
划分储集层，了解泥质含量，划分岩性。
中子伽玛测井曲线（NGR）划分储集层，了解岩性粗细，确定气层。
校正套管节箍的深度。
套管节箍曲线。
确定射孔的深度。
固井质量检查（声波幅度测井曲线）二、3700测井系列1、组合测井双侧向测井曲线。
深双侧向测井曲线，反映地层的真电阻率（RD）。
浅双侧向测井曲线，反映侵入带电阻率（RS）。
微侧向测井曲线。
反映冲洗带电阻率（RX0）。
补偿声波测井曲线（AC），测量地层的声波传播速度，单位长度地层价质声波传播所需的时间（MS/M）。
反映地层的致密程度。
补偿密度测井曲线（DEN），测量地层的体积密度（g/cm3），反映地层的总孔隙度。
补偿中子测井曲线（CN）。
测量地层的含氢量，反映地层的含氢指数（地层的孔隙度%）自然伽玛测蟛曲线（GR），测量地层的天然放射性总量。
划分岩性，反映泥质含量多少。
井径测井曲线，测量井眼直径，反映实际井径大砂眼（CM）。
2、特殊测井项目地层倾角测井。
主要测井曲线及其含义
主要测井曲线及其含义一、自然电位测井：测量在地层电化学作用下产生的电位。
自然电位极性的“正”、“负”以及幅度的大小与泥浆滤液电阻率Rmf和地层水电阻率Rw的关系一致。
Rmf≈Rw时，SP几乎是平直的； Rmf＞Rw时SP为负异常；Rmf＜Rw时，SP在渗透层表现为正异常。
自然电位测井SP曲线的应用：①划分渗透性地层。
②判断岩性，进行地层对比。
③估计泥质含量。
④确定地层水电阻率。
⑤判断水淹层。
⑥沉积相研究。
自然电位正异常Rmf＜Rw时，SP出现正异常。
淡水层Rw很大（浅部地层）咸水泥浆（相对与地层水电阻率而言）自然电位测井自然电位曲线与自然伽马、微电极曲线具有较好的对应性。
自然电位曲线在水淹层出现基线偏移二、普通视电阻率测井（R4、R2.5）普通视电阻率测井是研究各种介质中的电场分布的一种测井方法。
测量时先给介质通入电流造成人工电场，这个场的分布特点决定于周围介质的电阻率，因此，只要测出各种介质中的电场分布特点就可确定介质的电阻率。
视电阻率曲线的应用：①划分岩性剖面。
②求岩层的真电阻率。
③求岩层孔隙度。
④深度校正。
⑤地层对比。
电极系测井2.5米底部梯度电阻率进套管时有一屏蔽尖，它对应套管鞋深度；若套管下的较深，在测井图上可能无屏蔽尖，这时可用曲线回零时的半幅点向上推一个电极距的长度即可。
底部梯度电极系分层：顶：低点；底：高值。
三、微电极测井（ML）微电极测井是一种微电阻率测井方法。
其纵向分辨能力强，可直观地判断渗透层。
主要应用：①划分岩性剖面。
②确定岩层界面。
③确定含油砂岩的有效厚度。
④确定大井径井段。
⑤确定冲洗带电阻率Rxo及泥饼厚度hmc。
微电极确定油层有效厚度微电极测井微电极曲线应能反映出岩性变化，在淡水泥浆、井径规则的条件下，对于砂岩、泥质砂岩、砂质泥岩、泥岩，微电极曲线的幅度及幅度差，应逐渐减小。
四、双感应测井感应测井是利用电磁感应原理测量介质电导率的一种测井方法，感应测井得到一条介质电导率随井深变化的曲线就是感应测井曲线。
测井曲线 (2)
测井曲线1. 什么是测井曲线？测井曲线是指在地质勘探和石油工程中利用测井资料绘制出来的曲线图。
测井曲线能够反映地下地层的各种属性和特征，如岩性、含油气性、含水性、孔隙度等。
通过观察和分析测井曲线，可以判断地层的储集条件和物性参数，为地质勘探和油气开发提供重要的信息和依据。
2. 测井曲线的种类目前常见的测井曲线主要有以下几种：2.1 自然伽马测井曲线（GR）自然伽马测井曲线（Gamma Ray log）是一种常用的测井曲线。
它通过测量地下岩石自然辐射所产生的伽马射线强度，来表征地层的放射性特性。
GR曲线对比度较高，可以用于识别各种不同富含放射性矿物的地层，如砂岩、页岩、煤层等。
2.2 阻抗测井曲线（AI、RI）阻抗测井曲线（Acoustic Impedance log）是通过测量地层中声波的传播速度以及密度，来计算岩石的声阻抗。
阻抗测井曲线能够提供地层的弹性参数信息，对岩石的孔隙度、含油气性等特征有很好的反映。
常见的阻抗测井曲线有AI（Acoustic Impedance）曲线和RI（Reflection Index）曲线。
2.3 电阻率测井曲线（ILD、LLD）电阻率测井曲线（Resistivity log）是通过测量地层中岩石对电流的阻抗大小，来估算地层的电阻率。
电阻率测井曲线能够反映地层中的含水性和含油气性等特征，对于区分油层、水层和岩石层有很大的帮助。
常用的电阻率测井曲线有ILD （Induction Laterolog Deep）曲线和LLD（Laterolog Laterolog Deep）曲线。
2.4 速度测井曲线（DT、VS）速度测井曲线（Velocity log）是测量地下岩石中声波传播速度的测井曲线。
速度测井曲线可以提供地层介质的声速信息，对于预测地层的物态和孔隙度等参数有很大的帮助。
常见的速度测井曲线有DT（Delta-T）曲线和VS（Shear Wave Velocity）曲线。
常规测井曲线说明
第十九页
本段O3l-O3q：GR/VCL/LLD与含沙-含泥量 -含碳酸盐具有对应性
层段1：O3q-O2yj接触面，铀异常，RT相对高值 GD含量高
层段2：低RT层，GR/GD及含沙量较高—砂泥影响
层段3：低RT层，低GR，GD略高，含沙不明显—非砂泥影响 层段4：相对低RT层，GD含量较高
ECS
常规测井曲线说明
第一页
汇报内容
碎屑岩和碳酸盐岩由于岩性的不同，测井时所采用的测井项目也不同。因 此，下面就分碎屑岩和碳酸盐岩常规测井曲线来讲：
1、碎屑岩常规测井曲线及其它测井项目（倾角、固井） 。 2、碳酸盐岩常规测井曲线。
第二页
一、碎屑岩常规测井曲线
碎屑岩常规测井曲线包括九条，具体如下：
自然伽玛(GR):一般泥岩高值，砂岩低值，塔河油田砂泥岩GR值无明显区分。
测
井
深感应电阻率(RILD)：对应阵列感应HT12(或者M2RX、RT90)
曲
线
声波(AC):砂岩段值比泥岩段值高。
孔隙度系列曲线 中子(CNL)：砂岩段值比泥岩段值高。
密度(DEN)：砂岩段值比泥岩段值低。
第三页
一、碎屑岩常规测井曲线
TK123H
具 体 图 例
在泥岩夹层处， CAL扩径，
3、差油气层： CAL不扩径，SP呈副
第四页
一、碎屑岩常规测井曲线
T903
在泥岩层处， CAL 扩径，
具 体 图 例
第五页
在泥岩层处， SP显示为基 线，电阻率变小。
4、油气层：
CAL不扩径，SP呈副幅度差，电阻 率在1.5－3.0Ω.m。
水层 CAL不扩径，SP呈副幅度 差，电阻率在0.3－ 1.0Ω.m。
测井曲线综合解释
密度曲线
总结词
反映岩层密度的曲线
详细描述
密度曲线是通过测量地层对伽马射线的吸收能力来反映岩层的密度。在测井曲线 上，密度较高的岩层通常对应于砂岩或石灰岩，而密度较低的岩层则可能表示泥 岩或页岩。
中子曲线
总结词
反映岩层含氢量的曲线
详细描述
中子曲线是通过测量地层对中子的吸收能力来反映岩层的含氢量。在测井曲线上，中子吸收能力较强 的岩层通常表示含氢量较高的泥岩或页岩，而中子吸收能力较弱的岩层则可能表示含氢量较低的砂岩 或石灰岩。
地层倾角法是通过测量地层的倾斜角 度来判断地层的岩性和物性，该方法 需要使用特殊的测量仪器和数据处理 技术。
交会图法是最常用的方法之一，通过 将不同测井曲线绘制在一张图上，利 用它们的交会关系来判断地层的岩性、 物性和含油性。
模式识别法是一种基于人工智能和机 器学习的方法，通过训练模型来识别 地层的岩性和物性，该方法需要大量 的训练数据和计算资源。
数据噪声干扰
测井数据容易受到多种噪声的干 扰，如环境噪声、设备噪声等， 这些干扰会影响数据的准确性和 可靠性。
数据标准化和归一
化
由于不同测井设备的测量范围和 精度可能存在差异，需要进行标 准化和归一化处理，以确保数据 的可比性和一致性。
多参数综合分析的复杂性
参数间相互影响
测井曲线包含多个参数，这些参数之间可能 存在相互影响和耦合关系，需要进行深入分 析和综合考虑。
根据测井曲线数据，确定该库区存在软弱夹层和 裂隙，可能对水库的稳定性和安全性造成影响。
结论
建议对该库区进行进一步工程地质勘查，加强监 测和维护，确保水库的安全运行。
05
测井曲线综合解释的挑 战与展望
数据处理难度大
测井曲线
主要测井曲线及其含义主要测井曲线及其含义一、自然电位测井：测量在地层电化学作用下产生的电位。
自然电位极性的“正”、“负”以及幅度的大小与泥浆滤液电阻率Rmf和地层水电阻率Rw的关系一致。
Rmf≈Rw时，SP几乎是平直的； Rmf＞Rw时SP为负异常；Rmf＜Rw时，SP在渗透层表现为正异常。
自然电位测井SP曲线的应用：①划分渗透性地层。
②判断岩性，进行地层对比。
③估计泥质含量。
④确定地层水电阻率。
⑤判断水淹层。
⑥沉积相研究。
自然电位正异常Rmf＜Rw时，SP出现正异常。
淡水层Rw很大（浅部地层）咸水泥浆（相对与地层水电阻率而言）自然电位测井自然电位曲线与自然伽马、微电极曲线具有较好的对应性。
自然电位曲线在水淹层出现基线偏移二、普通视电阻率测井（R4、R2.5）普通视电阻率测井是研究各种介质中的电场分布的一种测井方法。
测量时先给介质通入电流造成人工电场，这个场的分布特点决定于周围介质的电阻率，因此，只要测出各种介质中的电场分布特点就可确定介质的电阻率。
视电阻率曲线的应用：①划分岩性剖面。
②求岩层的真电阻率。
③求岩层孔隙度。
④深度校正。
⑤地层对比。
电极系测井2.5米底部梯度电阻率进套管时有一屏蔽尖，它对应套管鞋深度；若套管下的较深，在测井图上可能无屏蔽尖，这时可用曲线回零时的半幅点向上推一个电极距的长度即可。
底部梯度电极系分层：顶：低点；底：高值。
三、微电极测井（ML）微电极测井是一种微电阻率测井方法。
其纵向分辨能力强，可直观地判断渗透层。
主要应用：①划分岩性剖面。
②确定岩层界面。
③确定含油砂岩的有效厚度。
④确定大井径井段。
⑤确定冲洗带电阻率Rxo及泥饼厚度hmc。
微电极确定油层有效厚度微电极测井微电极曲线应能反映出岩性变化，在淡水泥浆、井径规则的条件下，对于砂岩、泥质砂岩、砂质泥岩、泥岩，微电极曲线的幅度及幅度差，应逐渐减小。
四、双感应测井感应测井是利用电磁感应原理测量介质电导率的一种测井方法，感应测井得到一条介质电导率随井深变化的曲线就是感应测井曲线。
常见测井曲线说明
常见测井曲线说明1、所有测井曲线经环境校正后，其前加C：如GR－CGR；CNL－CCNL；LLD－CLLDDEN－CDEN；LLS－CLLS；SNP（井壁中子）－CSNP等；2、易混淆测井曲线的中文名：NLL－中子寿命；SBL－泥岩基线；NEU－中子测井；CALC－微差井径SPEC－能谱曲线；SWN－井壁中子；RA T－来自中子寿命测井的比值曲线UR－铀；THOR－土；K40－钾；TPI－土/钾指数；SGMA－中子寿命；CTS－中子伽马计数率；TC－能谱测井总计数率；G2－中子寿命测井PORS－井壁中子；RA TO中子寿命短/长之比另外，还有电测井系列：MNOR－微电位；MINV－微梯度；NL－微电位；ML－微梯度；R1、R2、R3、R4、R6、R8、R45：分别为1米、2米、3米、4米、6米、8米、0.45米梯度测井；R04、R05：为0.4米、0.5米电位测井；3、常见测井解释成果曲线名：孔隙度系列：POR－孔隙度；PORT－总孔隙度；PORF－冲洗带含水孔隙度；PORW－地层含水孔隙度；PORX－流体孔隙度；PORH－含烃重量；POR2－次生孔隙度；EPOR－有效孔隙度；泥质系列：SH－泥质含量；CL－粘土含量；SI－粉砂岩含量；CLD－分散泥质含量；CLS－结构泥质含量；CLL－层状泥质含量TMON－粘土中蒙托石含量；TILL－粘土中伊利石含量；CEC－阳离子交换能力；QV－阳离子交换容量；BWCL－粘土束缚水含量渗透率系列：PERM－渗透率；PIW－水的渗透率；PIH－油的渗透率；KRW－水的相对渗透率；KRO－油的相对渗透率；PERW－水的有效渗透率；PERO－油的有效渗透率饱和度系列：SW－地层含水饱和度；SXO－冲洗带含水饱和度；SWIR－束缚水饱和度ESW－有效含水饱和度；HYCV－地层平均含烃体积；HYCW－地层平均含烃重量特殊岩性：CI－煤指示；BULK－出砂指数；CARB－炭的体积；SAND－砂岩体积；LIME－石灰岩体积；DOLO－白云岩体积；ANHY－硬石膏体积；C1、C2、C3、C4－附加矿物1、2、3、4的体积；。
9条常规测井曲线作用
9条常规测井曲线作用9条常规测井在渤海油田又叫大满贯测井，指的是1.三条岩性曲线：自然伽马（GR），自然电位（SP）、井径（CAL）2.三条电阻率曲线：一般是指双侧向（DLL）（深侧向，浅侧向两天曲线）、微侧向（MLL）（或者微球型聚焦）3.三条孔隙度曲线：补偿中子（CN）、岩性密度（ZDL）、补偿声波（AC）。
三条泥质指示曲线：自然电位（SP）、自然伽马（GR）、井径（CAL）三条电阻率曲线：深、中、浅电阻率（一般是组合的，如双侧向－微球，双感应－八侧向等）三条孔隙度曲线：声波（AC）、密度（DEN）、中子（CNL或SNP）这是裸眼测井最基本的系列，可以解决储层划分、孔隙度计算、油气层识别（饱和度计算）等基本问题。
SP-GR-ZDL-CN-BHC-DLL(DIL)-MSFL-CAL自然电位（SP）自然伽玛（GR）--泥质含量，校深岩性密度（ZDL或者LDT）--孔隙度补偿种子（CNS）--孔隙度补偿声波（BHC）--孔隙度双测向（DLL）或者双感应（DIL）--电阻率微球（MSFL）--电阻率井陉（CAL）此外特殊方法还有声电成像（CBIL/CAST；STAR/XMRI/FMI）偶极子声波/全波列声波（MAC/XMAC；WSTT）核磁成像（NMR/MRIL）地层测试（FMT/RFT/SFTT/MDT）垂直地震剖面（VSP）爆炸/旋转取芯（SWC；RSCT）砂泥岩剖面测井曲线特征：储集层—砂岩，自然电位负异常（RwRmf）；自然伽马值低，井径测井体现为缩径，深中浅测井电阻率表现为高阻，声波测井曲线数值大多<300us/m.非储集层—泥岩，自然伽马值较高，井径测井体现为扩径，深中浅测井电阻率表现为低阻，声波测井曲线数值大>300us/m.碳酸盐岩剖面电阻率一般较高，自然电位效果不好。
为区分岩性和划分储层，一般使用自然伽马测井曲线识别，储集层相对于致密的围岩具有低阻、低自然伽马以及孔隙度测井反映孔隙度较大的特点。
主要测井曲线及其含义
主要测井曲线及其含义一、自然电位测井：测量在地层电化学作用下产生的电位。
自然电位极性的“正”、“负”以及幅度的大小与泥浆滤液电阻率Rmf和地层水电阻率Rw 的关系一致。
Rmf≈Rw时，SP几乎是平直的；Rmf＞Rw时SP为负异常；Rmf＜Rw时，SP在渗透层表现为正异常。
自然电位测井SP曲线的应用：①划分渗透性地层。
②判断岩性，进行地层对比。
③估计泥质含量。
④确定地层水电阻率。
⑤判断水淹层。
⑥沉积相研究。
自然电位正异常Rmf＜Rw时，SP出现正异常。
淡水层Rw很大（浅部地层）咸水泥浆（相对与地层水电阻率而言）自然电位测井自然电位曲线与自然伽马、微电极曲线具有较好的对应性。
自然电位曲线在水淹层出现基线偏移二、普通视电阻率测井（R4、R2.5）普通视电阻率测井是研究各种介质中的电场分布的一种测井方法。
测量时先给介质通入电流造成人工电场，这个场的分布特点决定于周围介质的电阻率，因此，只要测出各种介质中的电场分布特点就可确定介质的电阻率。
视电阻率曲线的应用：①划分岩性剖面。
②求岩层的真电阻率。
③求岩层孔隙度。
④深度校正。
⑤地层对比。
电极系测井2.5米底部梯度电阻率进套管时有一屏蔽尖，它对应套管鞋深度；若套管下的较深，在测井图上可能无屏蔽尖，这时可用曲线回零时的半幅点向上推一个电极距的长度即可。
底部梯度电极系分层：顶：低点；底：高值。
三、微电极测井（ML）微电极测井是一种微电阻率测井方法。
其纵向分辨能力强，可直观地判断渗透层。
主要应用：①划分岩性剖面。
②确定岩层界面。
③确定含油砂岩的有效厚度。
④确定大井径井段。
⑤确定冲洗带电阻率Rxo及泥饼厚度hmc。
微电极确定油层有效厚度微电极测井微电极曲线应能反映出岩性变化，在淡水泥浆、井径规则的条件下，对于砂岩、泥质砂岩、砂质泥岩、泥岩，微电极曲线的幅度及幅度差，应逐渐减小。
四、双感应测井感应测井是利用电磁感应原理测量介质电导率的一种测井方法，感应测井得到一条介质电导率随井深变化的曲线就是感应测井曲线。
常规测井曲线说明
CAL不扩径，SP呈副幅 度差，电阻率在0.3－ 1.0Ω.m。
一、碎屑岩固井
固
碎屑岩固井评价标准：
井
质
固井质量好： CBL<20%
量 评
固井质量中等：20%<CBL<40%
价
固井质量差： 40%<CBL<100%
一、碎屑岩固井
碎屑岩固井评价标准：
固井质量好： CBL<20%
固
井
固井质量中等：20%<CBL<40%
一、碎屑岩常规测井曲线
碎屑岩常规测井曲线包括九条，具体如下：
自然伽玛(GR):一般泥岩高值，砂岩低值，塔河油田砂泥岩GR值无明显区分。
岩性 自然电位(SP)：砂岩段(负)幅度差异大,泥岩成基线。
井径(CAL)：砂岩段缩径或者不扩径，泥岩段扩径。
说明：塔河油田一般用SP来划分碎屑岩岩性。
常
规
八侧向电阻率(RFOC)：对应阵列感应HT02(或者M2R2、RT10)
2 0 2 3 最新整 理收集 do
s o m e thing
常规测井曲线说明
盛海波 二00六年三月十七日
汇报内容
碎屑岩和碳酸盐岩由于岩性的不同，测井时所采用的测井项目 也不同。因此，下面就分碎屑岩和碳酸盐岩常规测井曲线来讲：
1、碎屑岩常规测井曲线及其它测井项目（倾角、固井） 。 2、碳酸盐岩常规测井曲线。
密度(DEN)：在灰岩段接近骨架值。
二、碳酸盐岩测井解释常用参考测井曲线
碳酸盐岩常规测井曲线包括八条，具体如下：
总自然伽玛(GGR):一般泥值充填洞穴高值，灰岩低值，含放射性物质段(铀等)高值。
钾钍和(KTH)：反映泥质含量情况。
主要测井曲线及其含义
主要测井曲线及其含义一、自然电位测井：测量在地层电化学作用下产生的电位。
自然电位极性的“正”、“负”以及幅度的大小与泥浆滤液电阻率Rmf和地层水电阻率Rw的关系一致。
Rmf≈Rw时，SP几乎是平直的； Rmf＞Rw时SP为负异常；Rmf＜Rw时，SP在渗透层表现为正异常。
自然电位测井SP曲线的应用：①划分渗透性地层。
②判断岩性，进行地层对比。
③估计泥质含量。
④确定地层水电阻率。
⑤判断水淹层。
⑥沉积相研究。
自然电位正异常Rmf＜Rw时，SP出现正异常。
淡水层Rw很大（浅部地层）咸水泥浆（相对与地层水电阻率而言）自然电位测井自然电位曲线与自然伽马、微电极曲线具有较好的对应性。
自然电位曲线在水淹层出现基线偏移二、普通视电阻率测井（R4、R2.5）普通视电阻率测井是研究各种介质中的电场分布的一种测井方法。
测量时先给介质通入电流造成人工电场，这个场的分布特点决定于周围介质的电阻率，因此，只要测出各种介质中的电场分布特点就可确定介质的电阻率。
视电阻率曲线的应用：①划分岩性剖面。
②求岩层的真电阻率。
③求岩层孔隙度。
④深度校正。
⑤地层对比。
电极系测井2.5米底部梯度电阻率进套管时有一屏蔽尖，它对应套管鞋深度；若套管下的较深，在测井图上可能无屏蔽尖，这时可用曲线回零时的半幅点向上推一个电极距的长度即可。
底部梯度电极系分层：顶：低点；底：高值。
三、微电极测井（ML）微电极测井是一种微电阻率测井方法。
其纵向分辨能力强，可直观地判断渗透层。
主要应用：①划分岩性剖面。
②确定岩层界面。
③确定含油砂岩的有效厚度。
④确定大井径井段。
⑤确定冲洗带电阻率Rxo及泥饼厚度hmc。
微电极确定油层有效厚度微电极测井微电极曲线应能反映出岩性变化，在淡水泥浆、井径规则的条件下，对于砂岩、泥质砂岩、砂质泥岩、泥岩，微电极曲线的幅度及幅度差，应逐渐减小。
四、双感应测井感应测井是利用电磁感应原理测量介质电导率的一种测井方法，感应测井得到一条介质电导率随井深变化的曲线就是感应测井曲线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常用的测井曲线简单介绍
二00五年七月
一、微电极测井
微电极测井是采用特制的短电极系测量井壁附近介质 电阻率的一种测井方法，是常用的测井曲线。其是在普通 电阻测井的基础上发展起来的，可解决普通电极系测井中 的两个难题：可以显示高阻层的渗透性，提高解释负荷率； 可以提高分层的能力而受围岩的一些很小。
目前微电极测井多采用微梯度（A0.025M1 0.025M2)和 微电极 微电位（A0.05M2)两种电极系。探测半径分别位4-5厘米和 8-10厘米。由于探测半径的不同，在低渗透地层，微电位 视电阻率主要受冲洗带的影响而呈比高值，而探测半径较 小的微梯度电极系测得的视电阻率主要受泥饼的影响而呈 较低值。这样将两条曲线重叠到一个坐标中时，在渗透性 地层处将出现幅度差。在非渗透地层，没有泥浆侵入现象， 微梯度和微电位电极系测得的视电阻率基本相同。
体性质有关，需要根据地层实际情况就建立本 地区不同层段的关系式和关系曲线。 如某地区根据实验室岩芯分析孔隙度和声波 时差建立起的关系曲线。只要从声波时差曲线 上查到目的层的时差值，用该值在横坐标上找 到相应的点，引垂线与关系曲线相交，交点的 纵坐标值即为有求层的孔隙度。
五、辅助测井
在石油勘探开发中，要进行钻井工程的质量检查，确定射孔 位置和判断井下作业的质量等工作，仅依靠电法测井是不够的。 依靠辅助测井的井径、井稳、井斜等测井方法可以解决很多工 程问题，是测井方法中不可少的部分。 （一）地层中 的传播速度是不同的，可 以根据声波时时差区分岩 性，划分出各种不同岩性 的地层。 在致密性地层中（岩浆 岩、碳酸盐岩），声波速 度大，时差小，它们在声 波速度测井曲线上显示为 低值；在泥岩中声波速度 小，时差大，它们在声波 速度测井曲线上显示为高 值；一般砂岩的声波速度 介于二者之间，时差曲线 显示中等幅度。
1-含油砂岩自然电位异常幅度； 2-含水砂岩自然电位异常幅度； 3-油水分界面； A- -砂岩层
附作用。
二、自然电位测井
3、判断水淹层
对注水开发的油田，由于油层的渗透 性不同，注入水的推进速度也不相同， 如果一口井某个层见了水，这个层就称 水淹层，判断水淹层位是油田开发中的 一个重要问题。水淹层在自然电位曲线 上显示特点较多，要根据每个地区的实 际情况进行分析。但部分水淹层（在油 层的顶、底部见水）在自然电位曲线上 显示的基本特点表现在曲线的基线在该 层上下发生偏移，出现台阶，这是一种 普遍现象，是由于注入水的矿化度与地 层水的当地层水矿化度不同造成的。
的倾斜线，其斜率为地温梯度，如地下情况异常，曲线将发 生变化。
井温曲线的主要应用
1、判断出气层位： 气层中气体进入井筒时， 由于压力降低而产生吸 热膨胀，导致出气层位 井段温度的下降。
曲线的低温异常处对应 气层。
1、三测向测井
（2）划分油、水层
一般情况下，油气层和水层 的泥浆侵入特征是不同的，可 以用深、浅三测向曲线重叠法 区别油气水层。由于油气多为 低阻侵入，深、浅三测向曲线 出现正差异；而水层多为高阻 侵入，深、浅三测向曲线出现 负差异。因此，深、浅三测向 曲线重叠情况，直观地划分出 油气水层。
水层
油层
水、泥浆 1530-1520 疏松粘土 1830-2440 泥岩 1830-3962 泥质砂岩 5638
3、确定岩层的孔隙度
岩层的孔隙度是影响岩层密度的重要因素， 孔隙度越大，岩石密度越小，声波速度也就越
低。所以，可根据声波速度测井资料来确定岩
石的孔隙度。 在不同区域、不同的层段声波时差与岩石的
孔隙度关系曲线不同，它们与岩性及孔隙中流
四、声波测井
声波测井是利用岩石的声学性质（即运用声波的传播特性测 量不同地层不同介质界面的声波速度），来研究钻井地质剖面 及工程质量等问题的一种测井方法。包括声波速度测井、声波 幅度测井、声波变密度测井和超声波电视测井等方法。种类繁 多，主要介绍声波速度测井。
特点与应用： 声波速度测井简称声速测井，是测量声波在岩石中传播速度的 测井方法。声波在岩石中的传播与岩石弹性有关，物体在外力作 用下，发生体积和形态变化。当外力取消后恢复原状者称为弹性
几种介质的纵波速度
声速m/s 330 442 1070-1320 时差μ S/m 3000 2260 985-757 655-620 548-410 548-252 177 声速m/s 时差μ S/m 介质 纯砂岩 5943 168 渗透性砂岩 2500-4500 400-220 4600-5200 217-193 盐岩 无水石膏 6100-6250 致密石灰砂 7000 致密白云岩 7900 套管（钢） 5340 164-163 141 125 187
（5）粉砂岩：
一般致密的粉砂岩渗透性 很差，曲线幅度高，幅度差 小，随着泥质含量的减少， 渗透性变好，幅度差会增加。
二、自然电位测井
电阻率测井是通过人工供电产生电场，来测量地层的电 阻率。在没有人工供电的情况下，测量电极在井内移动， 可以测得钻井剖面电位的变化，在井中测得的这个电位是 自然电位。用SP表示。 曲线的应用：
泥岩 未水淹 水淹 泥岩
二、自然电位测井
根据基线偏移的大小， 可以估计水淹程度。统 计资料得出： 基线偏移8毫米为水淹层； 基线偏移在8-5毫米时， 可判断为含水层；基线 值低于5毫米时，可能是 低含水层，也可能是岩 性变化引起的基线偏移， 在分析中要特别注意。
三、侧向测井
侧向测井又称为屏蔽测井或聚焦测井。其特点是利用 屏蔽电极使主要电流聚焦，侧向流入地层，减小井眼、侵 入带、围岩等地层因素对测量电阻率的影响。聚焦电极系 的探测深度有深、中、浅三中。可分为三测向、七测向、
固井时的水泥用量等。
曲线的应用
1、计算固井水泥量：
计算固井水泥量，需要知道套 管外环形空间的容积。可根据由
井径
井径测量曲线求出全井平均井径
计算出来。但在碳酸岩类的地层 中，井径扩大段往往存在较大的 溶洞和裂隙，在计算时应考虑溶 洞和裂隙对水泥的影响，准确估
算水泥的用量。
曲线的应用
2判断岩性、划分地层 井径
微梯度
微电位
（1）泥岩和粘土岩：
属非渗透地层，微电极曲 线值低且无幅度差或有小的 正负不定的幅度差，视电阻 率值接近泥岩或粘土的真电 阻率。
（2）含油砂岩： 微电极曲线值幅度大，反 应渗透性好，多为明显。 （3）致密砂岩：
微电极曲线呈幅度高、幅 度差小，呈“剃刀状”，其 视电阻率高低不一。
（4）致密灰岩： 微电极曲线与致密砂岩相 近，曲线幅度高呈锯齿状且 幅度差正负不定。
八测向、双测向、微测向等多种。主要介绍三测向、七测
向测井。
1、三测向测井
曲线与电位电极系视电阻率曲线有相似之处。
（1）判断岩性、划分地层
砂泥岩地层剖面中，泥岩的视电阻率较低，深浅三 测向曲线重合，砂岩的视电阻率越高，由于泥浆的渗 透作用，深、浅三测向曲线出现幅度差。深测向视电 阻率值大于浅测向视电阻率时为正差异，相反时为负 差异。在孔隙或裂隙带，深、浅三测向曲线也出现正 或负幅度差。 根据岩性及曲线上的界面特征，可以划分出不同的 地层。
体，不能恢复原状者称为塑性体。在声速测井中由于测井声源的
声波能量小，作用时间短，所以岩石和套管等都可以称为弹性体。
在弹性介质中，一个质点振动方向与振动传播方向一致，称为 纵波；如果质点振动方向与振动传播方向垂直，称为横波。纵波 速度大于横波速度，在气、液和固体中都可以传播。目前声波测 井主要研究岩石的纵波传播特性。 岩石的声波速度主要取决于岩石的密度，密度越大，声波传播 速度越快。在实际地层中，岩石密度主要孔隙度大小的影响，特 别是沉积岩孔隙中充有不同的气体的影响。所以，可根据声波在 岩石中的传播速度去判断岩石的类型和孔隙性，以及孔隙内流体 的性质等情况。 声波在岩石中传播时，因粘滞或阻尼影响，可引起能量的损耗， 使声波幅度逐渐减弱。声波幅度衰减的大小与声波频率和岩石密 度大小有关。声波频率高，幅度衰减快，岩石密度大，幅度衰减 慢。
声波时差
泥岩
砂岩
致密层
2、判断气层
从表中看出，天然 气的声波速度小于油 水的声波速度，同时 气层还有周波跳跃现 象，所以根据气层在 声波时差曲线上的高 值周波跳跃特征，有 效地判断出气层。当 岩性、物性相信近的 渗透层进行比较时， 如果声波时差曲线显 示出高值，可以把它 定为气层。
介质 空气 甲烷 石油
泥岩 泥质粉 砂岩
砂岩
二、自然电位测井
2、判断油水层 当地层水矿化度大于泥浆矿 化度时，油、水层自然电位曲 线上均显示为负异常。在其它
A
条件相同的情况下，含油砂岩
的异常幅度比含水砂岩的异常 幅度用小些。这是由于含油砂
岩中的地层上比含水砂岩少，
含油砂岩电率较含水砂岩的电 阻率高，且石油对负离子有吸
2、七测向测井
七电极测向测井简称七测向测井，其测井的分层能力不如三 测向优越，但是、探测深度大特点于三测向测井。 特点与应用： 七测向视电阻率曲线与三测向电阻率曲线相似。当上下围岩 电阻率相同时，单一地层曲线对地层中心对称，地层界面位于 曲线变化半幅点外侧的半电极距处理。较薄地层一般不用七测 向曲线划分界面。七测向曲线可以判断岩性，划分油气水层， 估算地层电阻率。其用法与三测向曲线大致相同。
1、判断岩性、确定渗透性地层
在砂泥岩剖面中，以泥岩的自然电位为基线，可划分出 泥岩、砂泥岩及砂岩。在砂岩中，随着泥质含量的增加， 自然电位异常幅度值降低。砂岩粒度越小，自然电位异常 幅度越小，粒度越粗，自然电位异常幅度越大。当地层厚 度大于4倍井径时，可根据自然电位异常幅度的半幅点划分 渗透性地层的顶底界面。如果地层厚度小于4倍井径时，划 分岩层界面则不准确。
