(整理)铁路机车空调电源设计

引言中国铁路现有内燃机车一万多台，随着科技的日新月异和生活条件的改善，乘务人员对工作环境舒适性要求不断提高，为此近年新造和大修的机车司机室都增设了空调装置。

但因机车本身不具备工频电源，必须配置一台逆变电源，将蓄电池组或起动发电机提供的DC llO V直流电变换为AC380V交流电作为空调机组的动力。

由于司机窒空间狭小，又经常处于高速运行中，室内温度变化快，因此，要保证18℃～23℃可调，顶棚与地板面温差不超过10℃，供给每个乘务员的新鲜空气量不少于30 m3/h，空调机组起停频繁。

同时司机室内电气控制设备和信号设备密集，容易受到空调电源通断引起的电磁干扰，直接影响行车安全。

反过来，列车牵引设备时刻变化的强大电流磁场，又影响空调电源正常运行。

因此对于铁路机车空调电源在体积大小、抗电磁干扰和产生干扰性能方面都有特殊要求。

不同结构的铁路机车空调电源在发展过程中，都出现过这样或那样的问题，本文介绍的是一种经装车运行证明性能可靠的设计。

l 基本参数使用条件海拔高度≤l 200m，环境温度-25℃～40℃，相对湿度≤95％；额定容量 5 kVA；输出功率 3.3 kW；输入电压DC 110V，主电路由起动发电机供电，允许波动范围为DC40～200V；控制电路由蓄电池组供电，允许波动范围为DC77~143V。

输出电压三相AC 380±9V，50±0.5 Hz；输出波形正弦波，失真度≤5%；起动性能变频软起动，起动时间≤15 s；散热器温升≤20℃；转换效率≥85%；主电路过压保护DC 210±10V；运行噪声声压级≤65dV。

本设计的主要参数与铁道行业标准的要求相比，一些主要指标更利于用户。

比如铁道行业标准规定的限制范围为：输入电压，输出电压对重要技术指标如输出频率、波形、起动时间等都没有明确规定。

可见本设计对使用场所客观条件要求相当宽松，而向顾客提供的输出品质却较为完备和严格，能更好满足用户需求和增强运用可靠性。

和谐号动车组空调系统

2019年15期研究视界科技创新与应用Technology Innovation and Application和谐号动车组空调系统周新喜1，王猛2（1.中车青岛四方机车车辆股份有限公司技术中心，山东青岛266111；2.中国铁路专运中心车辆段，北京100022）和谐号动车组为国内在线运营数量最多的高速动车组。

列车为8辆编组，动力分散型。

列车空调系统主要用于调节车厢内的空气温度、湿度及提供足够的新风量，满足车辆的制冷、采暖和通风需求，为乘客提供舒适的乘车环境。

和谐号动车组空调系统主要特点：（1）采用变频空调，R407C 环保制冷剂。

（2）电源集成到空调内部，减小辅助电源容量。

（3）客室空调安装在车下设备舱内，降低车辆重心，减小列车高速运行阻力。

（4）采用单独换气装置，具有进新风、排废气及压力保护功能。

（5）采用上送下回环状管网式风道系统，送风均匀性好。

（6）采用分体式司机室空调，占用车内空间小。

1空调系统主要技术参数空调系统主要技术指标参见下表：表1空调系统主要技术指标2空调系统组成空调系统主要由客室空调系统、司机室空调系统组成。

客室空调系统主要包括客室空调、换气装置、风道系统等。

司机室空调系统主要包括司机室空调、司机室暖风机等。

和谐号动车组空调系统主要设备组成参见下表：表2空调系统组成每节车厢车下设备舱内安装2台客室空调、1台换气装置，通过连接风道与设置在车内的风道相连接，调节车厢各部位对送风量、回风量和新风量的需求，保证车内的温度、湿度、气流速度、压力波动等参数指标满足要求，为旅客提供舒适的车内环境。

头尾车司机室设单独的司机室空调和司机室暖风机，以保证司机室的舒适性。

空调系统通风工作原理如下图所示：图1空调系统通风工作原理3客室空调机组摘要：介绍和谐号动车组空调系统的组成、主要特点、技术参数、结构等。

希望通过文章的分析，能够为相关工作提供参考。

关键词：和谐号；动车组；空调系统；技术参数；结构；控制方式中图分类号:F532.6文献标志码:A文章编号:2095-2945(2019)15-0047-02Abstract :This paper introduces the composition,main characteristics,technical parameters and structure of the air conditioningsystem of Harmony EMU.It is hoped that through the analysis of the article,it can provide a reference for the relevant work.Keywords :harmony number;EMU;air conditioning system;technical parameters;structure;control mode作者简介：周新喜（1979，03-），男，汉族，湖北孝感人，大学本科，工程师，主任设计师，研究方向：动车组空调系统设计；王猛（1981，10-），男，汉族，北京人，大专学历，技师，动车组机械师，研究方向：动车组空调系统运用与检修。

铁道车辆空调舒适度参数

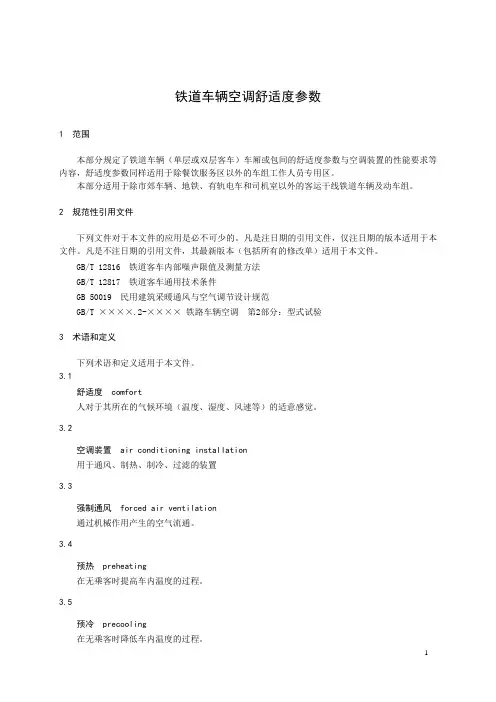

铁道车辆空调舒适度参数1 范围本部分规定了铁道车辆（单层或双层客车）车厢或包间的舒适度参数与空调装置的性能要求等内容，舒适度参数同样适用于除餐饮服务区以外的车组工作人员专用区。
