引水隧洞开挖施工方案[1]

合集下载

引水隧洞工程施工方案

引水隧洞工程施工方案一.编制依据（1）施工合同（2）《水利水电施工组织设计规范》SDJ338-89（3）《水工建筑物地下开挖工程施工技术规范》DL/T5099-1999（4）《砌体工程施工及验收规范》GB50203-98（5）《水工混凝土施工规范》SDJ207-82（6）《水利水电施工测量规范》SL52-93（7）施工图纸名二、工程概况彭水县棣棠水电站位于彭水县棣堂乡,坝址位于彭水县普子河支流里头河农桩坎河段漆树湾处，引水隧洞位于河岸右侧，需修建临时渡河进洞道路以进行引水隧洞工程的施工。

引水隧洞工程为本工程的重点，隧洞全长3399m，隧洞设计1个支洞，支洞长度177.92m，支洞位于隧洞K1+870.46处，断面型式均为3.1*3.55m,隧洞进口底板高程749.2m，出口底板高程747.398m，隧洞坡降为0.05%；支洞进口高程为748.272m，出口高程为747.934m，支洞坡降为0.19%。

由于初设时无地勘资料，在隧洞准备施工及掘进过程中补足地勘资料。

三、施工准备1、技术准备1）组织有关技术人员充分熟悉和审查施工图纸，施工图纸及其组成部分间有无矛盾和错误，施工图在尺寸、坐标、标高和说明方面是否一致，技术要求是否明确，结构施工图与设备安装的工艺是否矛盾，参加由建设单位主持的图纸会审、设计交底，并形成图纸会审纪要，所有参加方签字盖章。

2）根据工程的特点，研究使用新技术、新工艺、新材料，满足工期和质量要求。

3）编制和审批施工组织设计、质量计划及作业指导书、施工方案。

4）各有关技术资料的准备，各有关材料的进场试验。

2、现场准备根据施工需要进行调查研究，并掌握隧洞沿线的下列情况和资料：现场地形、地貌、工程地质和水文地质资料；气象资料；工程用地、交通运输及排水条件；施工供水、供电条件；工程材料、施工机械供应条件。

根据建设单位给定的定位坐标及高程控制点测量放线，引测隧洞的定位桩，控制点、水准点，测量放线由专人负责，技术部门管理，制定切实可行的方案。

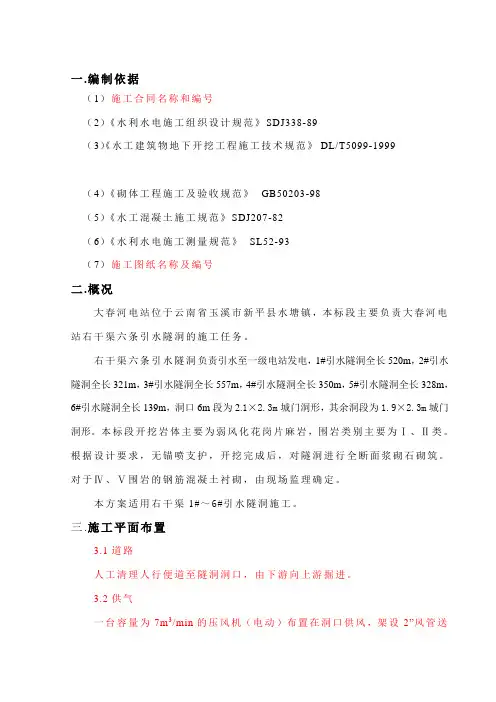

引水隧洞开挖施工方案[1]精品教案

一.编制依据（1）施工合同名称和编号（2）《水利水电施工组织设计规范》SDJ338-89（3）《水工建筑物地下开挖工程施工技术规范》DL/T5099-1999（4）《砌体工程施工及验收规范》GB50203-98（5）《水工混凝土施工规范》SDJ207-82（6）《水利水电施工测量规范》SL52-93（7）施工图纸名称及编号二.概况大春河电站位于云南省玉溪市新平县水塘镇，本标段主要负责大春河电站右干渠六条引水隧洞的施工任务。

右干渠六条引水隧洞负责引水至一级电站发电，1#引水隧洞全长520m，2#引水隧洞全长321m，3#引水隧洞全长557m，4#引水隧洞全长350m，5#引水隧洞全长328m，6#引水隧洞全长139m，洞口6m段为2.1×2.3m城门洞形，其余洞段为1.9×2.3m城门洞形。

本标段开挖岩体主要为弱风化花岗片麻岩，围岩类别主要为Ⅰ、Ⅱ类。

根据设计要求，无锚喷支护，开挖完成后，对隧洞进行全断面浆砌石砌筑。

对于Ⅳ、Ⅴ围岩的钢筋混凝土衬砌，由现场监理确定。

本方案适用右干渠1#～6#引水隧洞施工。

三.施工平面布置3.1道路人工清理人行便道至隧洞洞口，由下游向上游掘进。

3.2供气一台容量为7m3/min的压风机（电动）布置在洞口供风，架设2”风管送风到工作面，风管根据开挖工作面的推进而延伸。

3.3通风在洞口架设一台 5.5KW轴流通风机，接直径D200mm的风管。

风管管口保持与掌子面相距30m左右，爆破时对其进行覆盖保护。

3.4水施工用水利用2”管从洞外水池处接进，并引至洞内工作面附近，以满足手风钻用水的需求。

开挖排水沟满足洞内排水要求，保证洞内干地施工。

3.5电从洞口外布置好的15千瓦发电机处接线供电。

拟架设一趟电线进洞，低压（36V）用于洞内的工作灯照明，根据需要在洞壁上每隔8m左右安装一盏100W电灯（电灯采用有护网的安全灯具），一趟动力电缆（380），直接接至用电设备。

引水隧洞开挖衬砌施工专项方案

引水隧洞开挖衬砌施工专项方案1. 引言引水隧洞是用于引导水流的隧道工程，其施工需要按照一定的方案进行，其中衬砌施工是一个重要的环节。

本文档将详细介绍引水隧洞开挖衬砌施工的专项方案。

2. 施工准备在进行引水隧洞开挖衬砌施工之前，需要进行准备工作，包括：•材料准备：准备好所需的衬砌材料，如混凝土、预应力钢筋等。

•设备准备：准备好开挖机械设备、倾倒装置等。

•人员组织：组织好施工人员，包括开挖人员、衬砌人员、检测人员等。

•安全措施：制定好施工安全措施，并进行安全培训。

3. 开挖工序3.1 隧道顶部开挖首先，在引水隧洞的顶部进行开挖。

开挖时应按照设计要求进行，确保隧道的几何尺寸符合规定。

开挖过程中，需要注意以下几点：•岩体钻孔：根据现场情况进行岩体钻孔，以便后续爆破作业。

•爆破作业：按照设计要求进行爆破作业，确保开挖进度。

•排水处理：开挖过程中可能会遇到地下水，需要采取相应的排水措施。

3.2 底部开挖完成顶部开挖后，进行引水隧洞的底部开挖。

底部开挖需要严格控制开挖深度，确保隧道底部平整。

开挖过程中，需要注意以下几点：•土质处理：如果遇到土质，应及时进行土质处理，保证开挖面的稳定。

•岩石处理：如果遇到岩石，需要进行岩石的处理和清理，以保证开挖进度。

3.3 砌筑施工完成开挖后，进行引水隧洞的砌筑施工。

砌筑施工需要按照设计要求进行，确保衬砌的质量。

砌筑过程中，需要注意以下几点：•混凝土浇筑：采用预制混凝土块进行衬砌，确保混凝土的质量。

•预应力施工：在混凝土浇筑后，进行预应力施工，提高衬砌的强度和稳定性。

•养护处理：完成砌筑后，需要进行混凝土的养护处理，以确保混凝土的强度发挥到最大。

4. 安全措施在引水隧洞开挖衬砌施工过程中，需要严格遵守安全规定，采取相应的安全措施，以保证施工人员和施工设备的安全。

具体的安全措施包括：•人员培训：对施工人员进行安全培训，掌握相关安全知识。

•施工区域分区：划定施工区域，确保施工区域清晰可见。

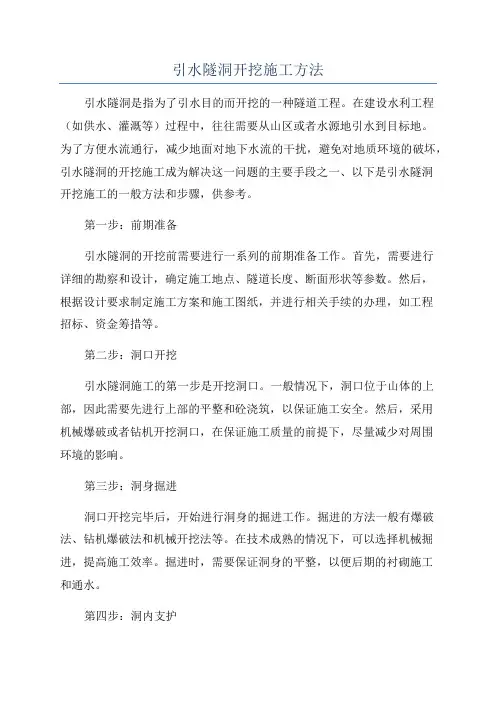

引水隧洞开挖施工方法

引水隧洞开挖施工方法引水隧洞是指为了引水目的而开挖的一种隧道工程。

在建设水利工程（如供水、灌溉等）过程中，往往需要从山区或者水源地引水到目标地。

为了方便水流通行，减少地面对地下水流的干扰，避免对地质环境的破坏，引水隧洞的开挖施工成为解决这一问题的主要手段之一、以下是引水隧洞开挖施工的一般方法和步骤，供参考。

第一步：前期准备引水隧洞的开挖前需要进行一系列的前期准备工作。

首先，需要进行详细的勘察和设计，确定施工地点、隧道长度、断面形状等参数。

然后，根据设计要求制定施工方案和施工图纸，并进行相关手续的办理，如工程招标、资金筹措等。

第二步：洞口开挖引水隧洞施工的第一步是开挖洞口。

一般情况下，洞口位于山体的上部，因此需要先进行上部的平整和砼浇筑，以保证施工安全。

然后，采用机械爆破或者钻机开挖洞口，在保证施工质量的前提下，尽量减少对周围环境的影响。

第三步：洞身掘进洞口开挖完毕后，开始进行洞身的掘进工作。

掘进的方法一般有爆破法、钻机爆破法和机械开挖法等。

在技术成熟的情况下，可以选择机械掘进，提高施工效率。

掘进时，需要保证洞身的平整，以便后期的衬砌施工和通水。

第四步：洞内支护在洞身掘进的同时，需要进行洞内的支护工作。

常用的支护材料有钢支撑、锚杆、喷射混凝土等。

通过建立稳定的洞口和洞身结构，提高隧道的承载能力，保证施工安全和引水的顺利。

第五步：洞内衬砌掘进完成后，需要进行洞内衬砌工作。

衬砌一般采用预制混凝土或者灌注钢筋混凝土的方式。

衬砌的目的是加固洞身、防止洞壁坍塌，并保持洞内的平整。

衬砌的质量直接影响着隧道的使用寿命和安全性，因此需要严格按照设计要求进行施工。

第六步：洞内设备安装衬砌完成后，需要进行洞内设备的安装工作。

根据引水隧洞的功能需求，可能需要安装各类设备，如水泵、阀门、管道等。

设备的选型和安装需要根据具体情况进行设计和施工。

第七步：通水试验和验收设备安装和测试完毕后，进行通水试验，测试隧道的引水效果和安全性。

引水工程隧洞开挖及支护施工方案

引水工程隧洞开挖及支护施工方案河南省信阳市464200摘要：随着经济社会发展，水资源调配工作凸显重要，建设引调水工程已成为解决水源分布不均的重要途径之一。

文章以引调水工程为背景，探讨了工程中隧洞开挖及支护的施工方案，为类似施工提供技术参考。

关键词：引水工程；隧洞开挖；隧洞支护1.工程概况罗山县引九济石工程是一项典型的引调水工程，被列入信阳市“十四五”规划。

该项目通过在九龙河上建设拦蓄工程，年引水2000万m³至石山口水库（大Ⅱ型水库），经水库调节后，保障水库的灌溉、供水等功能，发挥综合效益。

工程主要内容为九龙河拦蓄建筑物和输水线路，拦蓄建筑物包括拦河闸和土坝，输水线路包括引水闸、涵洞、隧洞以及出口闸等。

输水线路全长7Km，隧洞全长4.8Km。

2.1总体方案隧洞口及明洞采用明挖法施工；洞口的边坡及仰坡防护主要采用框架防护，并铺设方格网植草绿化，临时仰坡采用锚网喷射砼进行防护；暗洞采用新奥法原理施工，施工开挖拱部采用光面爆破，边墙部采用预裂爆破；隧洞Ⅴ级围岩地段，采用超短台阶法开挖，即上部弧形导坑预留核心土法施工；Ⅳ级围岩地段采用短台阶法施工；Ⅲ级围岩地段采用全断面法施工。

辅助施工采用注浆管棚超前支护；Ⅴ级、Ⅳ级围岩加强段采用注浆小导管、超前锚杆为超前支护，初期支护采用锚网喷支护加钢拱架支撑，喷射砼采用湿喷技术。

2.2施工准备包括施工测量、核对设计文件、劳动力组织、机械设备准备、施工材料准备等。

2.3施工方法2.3.1隧洞施工技术措施2.3.1.1做好施工技术准备工作。

进洞前先做好洞口工程，稳定好洞口的边坡和仰坡，做好天沟、边沟等排水设施，确保地表水不危及隧洞的施工安全。

遇有不良地质施工时，按照先治水、短开挖、弱爆破、先护顶、强支护、早衬砌的原则稳步前进。

将超前地质预报纳入施工工序，综合评定隧洞开挖风险级别，制定可行性施工组织方案和预案。

当洞口可能出现地层滑坡、崩塌、偏压时，采取预加固措施。

引水隧洞开挖衬砌施工专项方案

目录第一章工程概况 0工程简介 0工程地质 0水文地质 0风、水、电供应系统 (1)第二章编制依据 (1)第三章施工内容及部署 (2)施工内容 (2)施工总进度计划 (2)主要工程量 (2)人员、机械准备 (3)劳动力计划 (3)施工机械设备 (3)施工放线 (4)技术准备 (4)现场准备 (5)测量施工方法 (5)第四章洞脸施工 (7)洞脸开挖施工 (7)锚杆支护 (7)喷射砼支护 (8)锚喷支护控制及要求 (9)第五章引水洞施工 (10)隧道开挖施工工序安排 (10)进洞前准备 (10)测量放线 (10)洞口开挖作业 (10)引水洞混凝土施工 (12)引水洞砼施工工序： (12)钢筋施工 (12)模板、埋件施工 (13)混凝土施工 (15)混凝土脱模、养护 (17)衬砌砼施工注意事项 (18)混凝土成品保护措施 (19)第六章引水隧洞灌浆 (19)回填灌浆 (19)固结灌浆 (21)接触灌浆 (23)质量检查标准 (24)第七章压力钢管施工 (24)钢管吊装施工 (24)安装检查 (25)钢管焊接技术要求 (25)焊条、焊剂及焊丝要求 (25)钢管的焊接（环缝） (26)焊缝检验 (27)第八章施工组织与管理 (27)组建项目经理部 (27)专业班组设置 (29)劳动力组织计划 (29)第九章质量保证体系和措施 (30)工程质保目标 (30)9．2质量组织管理保证 (30)9．3工程质量保证措施 (30)管理措施 (31)施工中严格落实“三检制”。

(31)隧洞开挖通风、照明、排水及通讯系统保证 (31)隧洞开挖保证措施 (32)施工过程保证措施 (33)原材料控制 (34)混凝土配合比设计依据和原则 (35)施工质量控制措施 (37)施工过程质量控制措施 (38)施工工序质量控制 (41)第十章安全管理与保证措施 (43)施工安全管理 (43)安全管理机构 (43)安全生产目标 (44)安全保证措施 (44)施工现场安全措施 (44)施工机械安全控制措施 (46)施工用电安全管理措施 (46)隧洞掘进安全措施 (47)钻孔安全措施 (47)爆破安全措施 (47)通风防尘安全措施 (48)加强施工现场管理 (49)第十一章文明施工 (49)第一章工程概况工程简介南郑县云河水利水电枢纽工程引水建筑物包括坝式进水口、坝身有压段、压力钢管和压力隧洞。

引水隧洞开挖施工方案

引水隧洞开挖施工方案1. 引言引水隧洞是用于输水、排水或引导水流的一种地下通道。

在建设引水隧洞时，开挖施工方案的制定和实施是非常关键的。

本文将介绍引水隧洞开挖施工方案的设计和实施细节。

2. 施工前准备工作在开始开挖引水隧洞前，需要进行如下准备工作： - 深入了解工程地质情况，包括岩土层分布、地下水位等信息。

- 编制详细的施工图纸和技术规范，包括开挖工序和施工方法等内容。

- 调查清楚施工现场周边的环境和安全因素，制定相应的安全措施。

3. 施工方法3.1 开拓施工方法引水隧洞施工通常采用下述方法之一：- 钢模架套筒法：在地面上搭设钢模架，然后将套筒逐节推入地面，逐步开挖地下隧道。

- 直接法：使用爆破、钻探等手段直接开挖地下隧道。

3.2 开挖工序在进行引水隧洞开挖时，一般按照如下工序进行： 1. 确定隧洞的入口和出口位置，并规划好开挖的工作面。

2. 在工作面附近设置支护结构，如喷射混凝土及锚杆支护等。

3. 开始开挖工作，采用机械设备进行地下土层的开挖。

4. 清理开挖的土层，确保工作面的整洁。

5. 实施补强和加固措施，如喷射混凝土、固结灌浆等。

6. 预留管道和设备安装孔洞。

7. 清理开挖现场，确保施工安全和环境整洁。

3.3 安全措施在引水隧洞开挖过程中，需要采取一系列安全措施，以确保施工人员的安全和工程的质量： - 严格按照相关法律法规执行，加强施工现场管理。

- 根据地质情况采取相应的支护措施，确保施工过程中的土壤和岩石稳定。

- 使用合适的防护设备，如安全帽、防护眼镜等。

- 定期检查和维护施工设备，确保设备运行正常。

- 建立健全的应急预案，以应对可能发生的突发状况。

4. 质量控制在引水隧洞开挖施工过程中，需要进行严格的质量控制，以确保工程质量的达标。

具体措施包括： - 选择合适的施工材料，如钢筋、混凝土等。

- 严格按照工程图纸和技术规范进行施工。

- 定期进行施工现场的巡检，及时发现和解决质量问题。

引水隧洞施工方案

引水隧洞施工方案引水隧洞施工方案一、工程概况：该引水隧洞位于山区，全长2000米，设计标准为水平掌子面，断面尺寸为4m × 4m。

施工期限为12个月。

二、施工组织：1.项目经理负责整个施工方案的编制与实施，分别设立土建、机械、电气三个部门，具体负责施工工艺。

2.施工班组：分为钻爆组、锚杆喷射混凝土组、坑下开挖组、支护组和电气组，负责不同工作环节。

三、施工工艺：1.钻爆：先利用钻机开展预裂缝，将爆破药装填入裂缝，并设置合理的引爆装置，爆破药使用低爆速且不对周边山体造成破坏。

再使用装有水冷的液压凿岩机械进行二次破碎。

2.坑下开挖：采用隧道开挖机进行机械化掘进，依据岩性调整刀具压力和转速，并及时排除岩屑和泥浆。

3.锚杆喷射混凝土：按照设计要求，将锚杆插入钻孔并灌注混凝土，形成均匀的支护层。

混凝土配比按照3：1：0.35配制。

使用复合软管自动喷射机进行喷射，控制好喷射压力和时间，以确保混凝土质量和硬度。

4.支护：在开挖过程中进行随时随地的支护工作，包括喷射混凝土、喷射砂浆、锚杆、钢丝网等，以保障开挖面的稳定性。

5.电气：在隧洞内布设照明电缆和通信电缆，采用防水、防爆的电缆材料，以及合理的线路敷设方式，确保施工安全和工程质量。

四、施工步骤：1.岩体调查：通过地质勘察确定岩性、地层结构、隧道各断面情况，为施工工艺和方案提供依据。

2.洞口处理：进行挖土平台、围护结构等工程，确保洞口的稳定性供给施工。

3.钻爆：根据岩体性质制定爆破方案，开展钻爆作业，破碎岩石并清理碎岩。

4.坑下开挖：使用隧道开挖机进行机械化掘进，边开挖边进行支护，确保洞体的安全。

5.锚杆喷射混凝土：在开挖面进行锚杆和喷射混凝土支护，保护洞体的稳定。

通过合理的喷射工艺，确保混凝土质量。

6.支护：针对不同岩体的特点，进行支护工作，包括喷射混凝土、喷射砂浆、锚杆、钢丝网等。

7.电气：在施工进度较为平稳时，进行电气布线和设备安装，确保施工过程的安全和效率。

引水隧洞工程施工方案

引水隧洞工程施工方案引水隧洞工程是一项在山区或丘陵地带进行的一种以隧道方式引水的工程。

隧洞的施工需要经过一系列的策划、设计和施工工艺的整合，为了保证引水隧洞工程的施工质量和安全性，本文将从工程策划、工程设计、施工工艺等方面进行详细的解析，以期为引水隧洞工程的顺利施工提供一套可行的施工方案。

一、引水隧洞工程施工策划1. 项目概况引水隧洞工程施工对象为整条引水隧洞工程，建设地点位于某某省xx市某某区，工程全长xx公里。

2. 施工目标（1）保证施工质量，达到设计要求；（2）保证施工进度，力求提前完成；（3）保证施工安全，实现零事故。

3. 施工内容引水隧洞工程施工内容主要包括隧洞洞体开挖、洞体支护、隧洞混凝土衬砌、排水设施安装、通风设施安装等内容。

4. 施工时间引水隧洞工程的施工时间为xx年xx月至xx年xx月。

5. 施工标准引水隧洞工程施工按照某某省xx市某某区相关标准进行施工。

6. 施工队伍引水隧洞工程施工队伍主要包括总包施工队、专业分包单位、施工监理单位等。

二、引水隧洞工程设计方案1. 洞体断面设计引水隧洞工程洞体采用圆形断面设计，断面直径为xx米。

2. 隧道纵、横断面设计引水隧洞工程隧道纵、横断面采用标准设计，确保水流的顺畅。

3. 支护结构设计引水隧洞工程采用混凝土刚性支承结构，以保证洞体的稳定性和安全性。

4. 排水设施设计引水隧洞工程在设计上设置排水设施，以确保水流的顺畅和通畅。

5. 通风设施设计引水隧洞工程设计中设置通风设施，以确保洞内的空气清新和通风。

6. 洞内道路设计引水隧洞工程设计中设置洞内道路，以方便施工和维护。

三、引水隧洞工程施工工艺1. 隧洞洞体开挖（1）采用机械开挖方式，采用挖掘机、钻爆机等设备进行洞体的开挖；（2）严格按照设计标高进行开挖，保证截面尺寸的准确性。

2. 洞体支护（1）采用深基坑支护方式，采用桩、撑墙、锚杆等方式进行洞体的支护；（2）支护工程严格按照设计要求进行，确保支护稳固。

引水隧洞施工方案

引水隧洞施工方案目录一、前言 (3)1.1 编制依据与原则 (3)1.2 工程概况 (5)二、地质与环境条件分析 (5)2.1 地质条件评价 (7)2.2 水文气象条件分析 (8)2.3 环境保护与安全措施 (9)三、施工总体部署 (10)3.1 施工原则与目标 (12)3.2 施工组织机构设置 (13)3.3 施工流程安排 (14)四、引水隧洞设计与施工方案 (15)4.1 隧洞线路设计与优化 (17)4.2 施工方法选择与设备选型 (18)4.3 施工设备布置与安装 (18)五、施工准备与施工期管理 (19)5.1 施工材料准备 (20)5.2 施工设备调试与检查 (21)5.3 施工现场安全与质量管理 (22)六、引水隧洞施工关键技术 (24)6.1 隧洞开挖与支护技术 (26)6.2 隧洞防水与排水技术 (27)6.3 隧洞运营期安全监测与维护技术 (28)七、施工进度计划与资源配置 (30)7.1 施工进度计划安排 (31)7.2 人力资源配置与调度 (32)7.3 材料供应与运输计划 (33)八、风险评估与应对措施 (34)8.1 工程风险识别与评估 (36)8.2 风险应对措施与预案 (37)8.3 风险监控与报告制度 (38)九、环境保护与水土保持 (40)9.1 环境保护措施与要求 (41)9.2 水土保持方案设计与实施 (43)9.3 生态修复与景观建设 (44)十、结论与建议 (45)10.1 方案总结与评价 (46)10.2 存在问题与改进建议 (48)10.3 未来发展趋势与展望 (49)一、前言随着科技的进步和工程建设的不断发展，引水隧洞工程在水利工程中扮演着日益重要的角色。

本文档旨在为引水隧洞的施工提供详尽的施工方案，确保工程的顺利进行及高质量的完成。

方案制定过程中，我们充分考虑了工程所在地的地质条件、气候条件、水资源状况以及施工可行性等因素，力求做到科学、合理、经济、安全。

引水隧洞施工方案

引水隧洞施工方案曹河水电站工程导流隧洞工程主要包括土石方明挖工程、隧洞爆破开挖、隧洞混凝土衬砌工程、进水口进水塔工程、出水口调压室工程。

主要采用机械作业结合人工作业.1、导流隧洞施工方法及程序根据招标文件及图纸资料，本标段导流隧洞长1860m.岩体主要为上寒武统白云质灰岩、灰岩，鲕状白云质灰岩、灰岩，薄~中厚层状.进水口和出水口段明挖采取爆破开挖，装载机配自卸汽车出渣;隧洞石方爆破开挖利用自制凿岩平台使用支腿式凿岩机钻孔，ZL30型装载机配5T自卸汽车出渣。

隧洞开挖施工采取三班循环作业,由进水口和出水口两个工作面进行,装载机出渣时，将隧洞底部用小颗粒洞渣回填3。

0m宽施工平台，待隧洞贯通以后再从隧洞中部向两侧洞口清除底部施工平台。

隧洞开挖程序为：1.1导流洞开挖钻爆设计1.1。

1、进水口、出水口石方明挖明挖采取“小台阶法”爆破开挖,沿设计边坡进行光面爆破以保证边坡稳定.石方明挖采用手风钻钻孔，孔深2。

50～3.0m，孔距1。

0～1。

2m，排距0.8～1.0m，单位装药量0。

3~0.7kg/m3，单孔装药量1.2～1。

6kg。

光爆孔孔距0.5～0.6m,孔深2。

5～3.0m，线装药密度110～170g/m。

明挖采用ZL30装载机装渣，5t自卸汽车运送到指定弃渣场堆放.1.1。

2、导流洞开挖导流洞开挖采用一次性爆破成形，在圆形隧洞底部填筑成3.0 m宽的施工平台，等隧洞贯穿后再反向清除施工平台。

隧洞爆破采用梅花形掏槽开挖；导流洞开挖如图2-1所示。

图2—1 导流洞开挖示意图隧洞掘进采用梅花形掏槽,钻孔孔径Φ40～45mm，孔深为3。

0m，掏槽孔孔距0。

6m，排距0.7m，掏槽孔单孔装药量为2。

0~2。

5kg.扩挖孔孔距0.7～1.0m，排距0.6～0.9m，单孔装药量1。

5～2.0kg，周边采用光面爆破，光爆孔孔距0.5～0.6m ，线装药密度为110～170g/m 。

导流洞掘进、回填施工平台布孔及起爆顺序见图2—2.光爆孔单位：cm3注：图中黑体字1～4为进孔雷管段位.图1-2 导流洞开挖孔网布置图1。

引水式水电站引水隧洞及压力管道工程施工方案

引水式水电站引水隧洞及压力管道工程施工方案第一节施工特性1.1.1工程项目内容1.引水隧洞段53.07m（隧洞桩号18+000∙000m~18+053∙07m）石方洞挖、混凝土浇筑、喷混凝土、锚杆制安、钢筋制安等项目的施工；2.压力管道石方洞挖、石方井挖、混凝土浇筑、喷混凝土、锚杆制安、钢筋制安、支洞封堵等项目的施工；3.引水隧洞及压力管道工程工程所规定的其它土建项目；1.1.2工程特性引水隧洞本标段长53.07m,主要围岩类别为11~11I类，采用喷混凝土和挂网喷混凝土支护，设计开挖洞径6.6m,底板混凝土衬砌厚20cm,喷碎厚度10cm。

压力管道为埋管，由上平段、斜井段、下平段组成，最长单根长度483.438m。

主管段直径4.20m,开挖直径5.40m,支管直径2.00m o全部采用钢管衬护，钢衬材质6MnR,厚度20~36mm,钢管外回填混凝土厚60cm。

其中，上平段长约40.29m,斜段长约314.7m（含上、下弯段），下平段长约81.54mo 压力管道约在管轴线HOOm高程以下位于侵入岩体中外，其余均位于白云岩中。

白云岩中围岩总体为HI类，局部为IV类。

白云岩与侵入岩接触带约在管轴线IllOm高程左右，接触带岩体较破碎，属W~V类围岩；侵入岩中围岩以11类为主，局部In类，断裂破碎带及其影响带为IV类。

1.1.3主要工程量第一节施工规划及程序压力管道开挖形成二个施工通道。

第一施工通道：从7#支洞至上平段；第二施工通道：从8#支洞至下平段。

在各施工通道贯通后，分上、下游同时进行开挖。

平段采用全断面开挖,斜井段采用LM-300反井钻机自上而下钻①216mm导井，在井底更换钻具，自下而上扩挖成直径1.4m导井，再自上而下扩挖。

在压力管道开挖完成后跟进钢管安装、碎衬砌施工等。

结合本标工程总体进度计划，施工程序见下图。

施工程序框图第一节洞内布置1.3.1施工供风、供水施工风、水管路由7#施工支洞引入上平段（斜井）供施工用风和用水，下平段采用8#施工支洞引入；风水管分别采用①3”供风管、①2”供水管引入，布置于隧洞左侧，随开挖延伸。

引水隧洞安全施工方案

引水隧洞安全施工方案1. 引言引水隧洞是指为了引导水流或排水而在地下开挖的隧道。

由于工作环境的特殊性，引水隧洞施工必须高度重视安全。

为了确保施工过程中的安全性，本文档将提供引水隧洞安全施工方案的详细内容。

2. hazard identification在制定引水隧洞安全施工方案之前，必须对施工过程中可能存在的危险进行充分的识别和分析。

常见的危险包括但不限于：•塌方和坍塌：在地下开挖过程中，作业面周围的土层可能发生塌方和坍塌。

•水灾和泥石流：引水隧洞施工通常涉及到水源，需要引导水流。

因此，水灾和泥石流是常见的风险。

•爆炸和火灾：施工现场可能存在易燃物质和爆炸品，需要采取措施防止爆炸和火灾的发生。

•通风不良：地下环境的通风不良可能导致作业人员中毒和其他呼吸系统问题。

3. 安全管理计划为了确保引水隧洞施工的安全性，我们制定了以下安全管理计划：3.1 培训和教育在施工开始之前，所有参与施工的人员都必须接受相关培训，并掌握必要的安全知识和技能。

培训内容包括但不限于：•防危规程和操作规程的宣讲•安全设备的正确使用和保养•紧急情况下的应急预案及逃生演练3.2 工程规划在工程规划过程中，需要考虑以下问题：•施工过程中的临时支护和土方坡度•施工现场的清洁和排水设施•施工期间的进出口道路安排3.3 安全设备和防护措施工地必须配备必要的安全设备和防护措施，包括但不限于：•安全帽，防护眼镜和口罩•防护手套和防滑鞋•紧急呼吸器和安全带•灭火器和紧急疏散通道3.4 管理措施为了更有效地管理施工过程中的安全问题，我们采取了以下措施：•设立专门的安全监督人员，负责监控施工现场的安全状况。

•定期召开安全会议，讨论安全问题，并及时调整安全措施。

•实施临时工地巡视和定期安全检查，发现问题及时解决。

4. 应急预案为了应对突发情况，我们制定了应急预案。

该预案包括以下内容：4.1 突发水灾和泥石流一旦发生水灾或泥石流，应立即进行以下措施：•通知所有人员撤离施工区域，并前往安全地点。

引水隧洞开挖施工方案

引水隧洞开挖施工方案1.概述引水隧洞布置在大坝右岸，全长，隧洞断面为圆形，主洞段的开挖洞径为φ，岔洞段的开挖洞径φ。

调压井位于主洞桩号，总的井挖深度，开挖断面为圆形，其中EL188～范围直径，EL188～范围直径。

引水隧洞共布置有2个施工支洞，分别在0+桩号和2+桩号和主洞相连通，支洞洞身段断面为×6m的城门洞形。

引水隧道埋藏深度为100～400m，进口段约位于IB区域，进口和出口合计约90m位于IIA区域，其余位于IIB区域，IIB区域的岩石质量非常好。

整个引水隧洞范围内图纸显示有7条断层需要钢拱架支护，断层等级分别为IV-3（2条）、IV-17、IV-19、IV-21、IV-22、IV-26。

2.施工区段划分为了描述方便，引水隧洞按照以下示意图分成8个区段，见下图。

3.工作面的施工顺序和安排进水口工作面：进水口工作面包含以下施工程序：EL209m以上支护→以上开挖→洞脸支护→进洞口开挖与钢拱架等支护→隧洞0+～0+洞挖与支护→混凝土衬砌钢模台车安装→隧洞进口钢衬安装→洞外混凝土取水口施工→2012年10月移交闸门安装工作面。

从上述程序可以知道进水口目前处于关键线路上，相应G1工作面处于关键线路上，需要在洞外开挖支护完成后优先安排施工。

1号支洞工作面1号支洞目前已经开挖完成，正在进行交叉口段施工。

G2和G3工作面最先具备开挖条件。

2号支洞工作面2号支洞进口位于开关站内，目前洞脸已经出露，近期即可开始施工。

为了给调压井开挖创造条件，2号支洞完成后，施工G4工作面和G5工作面和；在G7工作面完成后，进行调压井的开挖。

G4工作面即为2号支洞的主开挖面。

出口工作面为了不破坏隧洞出口边坡，在厂房开挖至EL90m后，G8、G7、G6区段从洞外向上游方向掘进。

调压井工作面平台以上还有约20000方明挖工作量，预计10月份可以提供调压井井挖工作面。

4.施工总布置施工用电4.1.1进水口1#支洞进水口2#支洞4.1.4 调压井4.1.5 各用电区供电安排施工供风钻孔用的YT28手风钻是唯一的洞内作业用风设备，每台手风钻的用风量为3m3/min。

引水工程施工方案(3篇)

第1篇一、项目背景随着我国经济的快速发展，水资源短缺问题日益凸显。

为解决这一问题，本项目旨在通过引水工程将水源引入缺水地区，提高水资源利用率，改善生态环境，促进地区经济发展。

本工程位于XX省XX市，水源地为XX水库，引水目的地为XX水库。

二、工程概况1. 工程规模：本工程引水流量为XX立方米/秒，引水线路全长XX公里。

2. 工程设计：引水线路采用明渠、暗涵、隧洞等多种形式，以适应不同地形地貌条件。

3. 工程建设内容：主要包括引水线路、取水枢纽、调蓄水库、配套建筑物等。

4. 工程投资：预计总投资为XX亿元。

三、施工组织设计1. 施工组织架构（1）项目经理部：负责整个工程的施工组织、协调和管理。

（2）项目部下设工程部、质量部、安全部、物资部、财务部等职能部门。

2. 施工进度安排（1）施工准备阶段：3个月（2）主体工程阶段：24个月（3）附属工程阶段：6个月（4）工程验收阶段：3个月总计：36个月3. 施工方法（1）引水线路施工1）明渠施工：采用土方开挖、混凝土浇筑、预制块安装等工艺。

2）暗涵施工：采用土方开挖、钢筋砼浇筑、衬砌施工等工艺。

3）隧洞施工：采用新奥法、隧道掘进机（TBM）等工艺。

（2）取水枢纽施工1）大坝施工：采用土石方填筑、混凝土浇筑等工艺。

2）溢洪道施工：采用土石方开挖、混凝土浇筑、预制块安装等工艺。

（3）调蓄水库施工1）水库大坝施工：采用土石方填筑、混凝土浇筑等工艺。

2）溢洪道施工：采用土石方开挖、混凝土浇筑、预制块安装等工艺。

（4）配套建筑物施工1）泵站施工：采用土石方开挖、钢筋砼浇筑、设备安装等工艺。

2）水电站施工：采用土石方开挖、钢筋砼浇筑、设备安装等工艺。

4. 施工质量控制（1）严格按照设计文件和规范要求进行施工。

（2）加强施工过程中的质量监控，确保工程质量。

（3）对施工过程中发现的质量问题及时整改。

（4）建立健全质量保证体系，确保工程质量。

5. 施工安全管理（1）严格执行国家有关安全生产法律法规。

引水隧洞专项_施工方案

一、工程概况本工程为某引水隧洞项目，隧洞全长X米，设计流量为Y立方米/秒，隧洞最大埋深为Z米。

隧洞地质条件复杂，主要岩性为花岗岩、片麻岩等，围岩类别以Ⅲ、Ⅳ类为主。

隧洞断面为圆形，直径为A米，采用全断面开挖、一次成洞的方式施工。

二、施工方案1. 施工顺序（1）施工准备：完成隧洞工程的相关设计、施工图纸的审查，组织施工队伍进场，完成材料、设备、施工工艺等准备工作。

（2）隧洞开挖：按照“分步开挖、分步支护、分步衬砌”的原则，采用全断面开挖、一次成洞的方式进行施工。

（3）支护：在隧洞开挖过程中，根据围岩级别和地质条件，采取锚杆、喷射混凝土、钢筋网等支护措施。

（4）衬砌：在支护完成后，进行隧洞衬砌施工，采用钢筋混凝土衬砌，分为二次衬砌和初期支护。

2. 施工工艺（1）开挖：采用钻爆法进行隧洞开挖，选用适合的钻头和爆破器材，确保开挖质量和进度。

（2）支护：根据围岩级别和地质条件，选用锚杆、喷射混凝土、钢筋网等支护措施。

锚杆长度为B米，锚杆间距为C米，锚杆直径为D毫米。

（3）衬砌：二次衬砌采用钢筋混凝土结构，混凝土强度等级为C25，厚度为E厘米。

初期支护采用喷射混凝土，强度等级为C20，厚度为F厘米。

3. 施工质量控制（1）开挖：严格控制爆破参数，确保开挖断面尺寸、边坡稳定。

（2）支护：对锚杆、喷射混凝土、钢筋网等支护措施进行质量检查，确保支护效果。

（3）衬砌：严格控制混凝土强度、厚度，确保衬砌质量。

4. 施工安全（1）加强施工人员的安全教育培训，提高安全意识。

（2）加强施工过程中的安全检查，确保施工安全。

（3）做好隧洞内的通风、排水、防尘、防毒等工作。

三、施工进度安排根据工程实际情况，制定详细的施工进度计划，确保工程按期完成。

四、施工管理1. 施工组织管理：建立健全施工组织机构，明确各级职责，确保施工顺利进行。

2. 施工技术管理：严格执行施工图纸和规范，加强施工技术指导和监督。

3. 施工质量管理：加强对施工过程的质量控制，确保工程质量。

引水隧洞工程施工方案

引水隧洞工程施工方案一、项目背景引水隧洞工程是指利用隧洞进行水资源调配和引水的工程，是重要的基础设施工程之一。

本文档旨在阐述引水隧洞工程的施工方案，确保工程的顺利推进和顺利完成。

二、施工准备1. 地质勘察在进行工程施工前，需对隧洞工程区域进行地质勘察，了解地质情况，确定隧洞建设的可行性，并针对性地制定施工方案。

2. 设计方案确认确保设计方案符合实际施工条件，可行性高，符合相关规范标准，减少后期修改和调整带来的成本影响。

3. 采购材料设备根据设计需求和施工方案，采购合适的材料和设备，确保工程施工的正常推进。

三、施工流程1. 开挖隧洞根据设计要求和地质情况，选择合适的开挖方法，进行隧道的开挖工作。

2. 支护加固在隧道的开挖过程中，及时进行支护加固工作，确保隧道结构的稳定和安全。

3. 隧道衬砌完成隧道的支护加固后，进行隧道衬砌工作，保障隧道的使用寿命和稳定性。

4. 安装引水设备隧道工程完成后，安装引水设备，确保引水工程的顺利进行。

四、质量控制1. 施工监控设立专门的施工监控团队对工程施工过程进行监控，及时发现问题并采取措施解决。

2. 质量检测定期对施工质量进行检测，确保工程质量符合相关标准和要求。

五、安全管理1. 安全培训对施工人员进行安全培训，提高安全意识，减少安全事故的发生。

2. 安全检查定期进行安全检查，排查隐患并及时整改，确保施工安全。

六、工程竣工1. 竣工验收完成隧道工程后，进行竣工验收，确保工程符合设计要求和相关标准。

2. 报备相关手续完成竣工验收后，及时报备相关手续，办理竣工手续，工程正式完工。

七、总结引水隧洞工程施工是一项重要的基础设施工程，需要严格按照设计方案和施工流程进行施工，确保工程的质量和安全。

希望本文档能对引水隧洞工程的施工提供有效的指导和参考。

以上为引水隧洞工程施工方案的详细内容，希望对您有所帮助。

水利工程引水隧洞施工方案

水利工程引水隧洞施工方案一、工程概述水利工程引水隧洞是指为了将水资源从一个地区引至另一个地区，而需要开挖的隧洞。

它通常用于跨越山脉、穿越丘陵或越过其他地形障碍的地区。

引水隧洞施工工程是一项复杂的工程，需要充分考虑地质、工程技术、环境保护等因素，确保工程的顺利完成和安全运行。

二、地质勘察在进行水利工程引水隧洞施工前，需要进行充分的地质勘察。

地质勘察是为了了解隧洞所在地区的地质情况，包括地质结构、地层情况、岩石性质等。

地质勘察的结果将直接影响隧洞的设计和施工方案。

同时，地质勘察还需要对周边环境、生态环境等进行评估，确保施工过程中不会对周边环境造成不可逆的影响。

三、设计方案根据地质勘察的结果，设计方案将进行基于地质特征和工程要求的考虑。

设计方案将包括隧洞的位置、长度、横断面形状、支护结构、排水系统等方面的设计。

同时，设计方案还将充分考虑隧洞施工过程中可能遇到的地质灾害、水文情况等，通过科学合理的设计，最大程度的减少隧洞施工过程中遇到的困难和风险。

四、施工准备在正式施工前，需要进行充分的施工准备工作。

施工准备工作将包括隧洞施工场地的清理、场地平整、施工设备的购置、人员培训等方面的准备工作。

同时，还需要根据设计方案准备施工图纸、技术文件等，为施工过程提供必要的技术支持。

五、施工工艺水利工程引水隧洞施工将采用钻掘法、施工法等不同的施工工艺。

其中，钻掘法将是主要的施工工艺，通过对地下岩层进行钻孔和爆破，来完成隧洞的开挖。

施工工艺将充分考虑地质情况、岩石性质、水文情况等因素，为施工提供科学合理的方法和技术支持。

六、支护结构在隧洞施工过程中，需要对隧洞进行支护，以保证隧洞的安全。

支护结构将根据隧洞的地质和工程要求进行设计，包括钢架支护、混凝土喷射、岩锚支护等不同的支护方法。

通过合理的支护结构设计和施工，可以确保隧洞的安全性和可靠性。

七、排水系统在隧洞施工过程中，需要考虑隧洞内部的排水问题。

隧洞内部的积水将会对施工工作和隧洞结构造成影响，因此需要建立科学合理的排水系统。

引水隧洞施工方案

引水隧洞施工方案隧洞施工方案是为了完成引水隧洞的建设工作，具体包括设计方案、施工方法、安全措施等内容。

下面是一份引水隧洞施工方案的示例：一、设计方案1.隧洞布置：隧洞总长1000米，设计水平断面为6米（宽）×6米（高），采用单洞单线设计。

隧洞采用顺层开挖方法。

2.隧洞衬砌：隧洞采用混凝土衬砌，厚度为30厘米。

隧洞衬砌采用防水混凝土，表面应平整光滑。

二、施工方法1.地面工程准备：在进入隧洞施工前，需要对周围地面进行清理和整平，确保施工现场的安全和通行畅通。

2.开挖工程：隧洞采用顺层开挖方法，首先进行边墙开挖，然后按照设计断面逐层进行开挖。

采用爆破和机械挖掘相结合的方式进行开挖。

3.安装衬砌：开挖完毕后，立即进行衬砌工作。

衬砌采用预制混凝土段进行安装，同时进行振捣和固定，确保衬砌的牢固和平整。

4.隧洞排水系统：为了防止隧洞内积水，需要设置排水系统。

排水系统包括排水管道和排水泵站，负责将隧洞内的水排出，保持施工现场干燥。

三、安全措施1.施工现场安全防护：在施工现场周围设置围挡和安全标识，保持施工区域与周围人员的安全隔离。

施工人员必须佩戴安全帽、安全鞋和防尘口罩等个人防护用品。

2.爆破安全管理：如果需要采用爆破方式进行开挖，必须按照相关规定制定爆破作业方案，并由专业人员负责操作和监督。

同时，需进行周边环境的排查，确保爆破作业不会对周围建筑物和人员造成影响。

3.气体监测和通风：隧洞施工过程中会产生大量尘土和有害气体，需要进行定期监测和通风处理，确保施工现场空气质量符合要求。

4.紧急疏散和救援：需要制定应急疏散和救援预案，明确各方责任和应对程序。

同时，配备相应的疏散通道和救援设备，以应对突发情况。

四、施工进度和质量控制1.施工进度计划：根据工程需求和人力资源，制定详细的施工进度计划。

确保隧洞施工按照计划进行，保证工期的控制和工程进度的顺利推进。

2.质量检验及验收：在施工过程中，需要进行多次的质量检验，确保衬砌的牢固和开挖断面的符合设计要求。
