变频器的散热方式介绍
变频器散热与散热
变频器散热与散热变频器是一种能够调节电机运行速度的电气装置，广泛应用于工业生产和机械设备中。
然而，由于变频器工作时会产生大量热量，散热成为了一个重要的问题。
本文将探讨变频器散热的原理和方法，以及如何提高散热效果，保障变频器的正常运行。
一、散热的重要性在变频器工作过程中，电子元件会产生热量，如果散热不及时，温度将逐渐升高，可能会导致变频器内部元件的失效甚至损坏。
因此，合理的散热设计和措施是确保变频器正常运行的关键。
二、散热原理1. 热传导：通过直接接触，将热量从高温区域传递到低温区域。
变频器通常采用导热材料，如铝制散热片或散热器，来帮助热量传导。
2. 对流散热：通过液体或气体的流动，将热量带走。
变频器通常采用风扇或风道进行对流散热，将热量快速地带走。
3. 辐射散热：通过辐射热量的方式进行散热。
变频器通常采用散热片来增加散热面积，提高辐射散热效果。
三、散热设计与方法1. 外壳设计：变频器外壳应采用导热性能良好的材料，如铝合金。
外壳的表面积应适当增加，以增加辐射散热的效果。
2. 风扇散热：在变频器外壳上设置风扇，通过强制对流的方式加速热量的散发。
风扇的选型要符合散热需求，确保风扇的风量和噪音都能满足要求。
3. 风道设计：风扇散热时，风道的设计也非常重要。
合理的风道设计可以提高风流的速度和方向，增加散热效果。
4. 导热材料：变频器内部的散热片和散热器应采用导热性能好的材料，如铝、铜等，以提高热传导效果。
5. 空间布局：在变频器的安装中，应合理安排变频器与其他设备的间距，避免热量的相互干扰。
6. 温度监控与保护：在变频器的设计中，应考虑温度监控和保护机制，如果温度超过安全范围，及时停机或降低负载，避免设备损坏。
四、提高散热效果的措施1. 减少负载：合理调整变频器的输出功率和频率，降低负载，减少能量转化为热量的程度。
2. 防尘处理：变频器内部元件的散热效果容易受到尘埃和杂质的影响，应定期清洁和防尘处理。
3. 避免过度密封：如果变频器处于封闭的环境，应注意避免过度密封，以保证散热的通畅。
电厂 高压变频器电气室冷却方式节能解决方案
.高压变频器电气室冷却方式节能解决方案一、概述随着电力电子技术与交流变频技术的成熟，大容量高压变频调速技术、SVC、SVC等得到广泛应用。
设备在正常工作时部分电能通过电子元器件、电器设备（如功率单元、隔离变压器、电抗器、电容器等）转换成热能的形式，因此设备冷却散热问题是设备稳定和安全运行的重要环节之一。
大功率热源设备常用的运行环境冷却方式有：强制空气冷却、循环水冷却、热管换热冷却和空调冷却等。
因强制风冷粉尘较大，已逐步淘汰；空调冷却因购置成本及运行费用、维护费用较高也较少采用；热管散热因成本太高、效果不是很理想，基本不采用。
二、高压变频器电气室通风散热方式电力电子技术集成电气设备，对运行环境有一定要求，通常运行环境要求：+5 —+40 ºC, 湿度<95%, 无凝露，无粉尘，所以用户在安装设备时会将设备安装在封闭的房间内，以保证设备稳定、安全、可靠的运行。
但是设备内部带出来热量不排出室内或耗散，热量就会在室内聚集造成室温升高，这样就会影响设备的正常运行及设备的使用寿命。
如何解决电气室热量散热的问题就成为设备应用中的一个课题。
现以高压变频设备为例，常用的方式有三种：①通风管道散热（强制空冷）：通过管道把热空气直接排出室外，变频器抽取室外空气。
②空调制冷散热方式：室内安装空调，通过空调制冷降温。
③空-水冷装置散热方式：室外安装空-水冷装置。
通过引风管道将变频器内部带出来热量引至空-水冷装置进行热交换，然后降冷却降温后的冷风引回变频器室。
如下图：室内室外空-水冷装置散热方式1、空-水冷散热装置基本原理空－水冷却系统是一种利用高效、环保、节能的冷却系统，其应用技术在国内处于领先地位。
其外形及原理如上图所示，从变频器出来的热风，经过风管连接到内有固定水冷管的散热器中，散热器中通过温度低于33℃的冷水，热风经过散热片后，将热量传递给冷水，变成冷风从散热片吹出，热量被循环冷却水带走，保证变频器控制室内的环境温度不高于40℃。
变频系统空水冷散热方案
变频系统空水冷散热方案变频器的最大散热功率按照变频额定功率×4%（加余量20%）核算。
根据现场的实际情况，综合冷却系统的投资和运营成本，提出下面的空-水冷却方案：1.空-水冷却系统的工作原理：空-水冷却系统是一种高效、节能、环保的冷却系统，其应用技术在国内处于领先地位。
在高压大功率变频应用中得到了广泛应用。
该系统由于其采用完全机械结构设计，较空调等电力、电子设备而言具有明显的安全、可靠性。
其主要原理是:将变频器的热风通过风道作用于空-冷装置进行热交换，由冷却水直接将变频器产生的热量带走；经过降温的冷风进行循环回至室内。
空冷装置内进口冷水温度要求低于33℃，可以充分保证热风经过散热片后，将变频器室内的环境温度控制在40℃以下满足变频器运行对环境的要求。
空-水冷却系统冷却水与循环风完全分离，水管线在变频室外与高压设备明确分离，并且系统本身设有通风开放转换方式，确保空-水冷却系统出现问题不会对整个变频系统运行造成安全威胁和事故。
同时，由于房间密闭，变频器利用室内的循环风进行设备冷却，具有粉尘度低，维护量小的特点；减少了环境对变频器运行稳定性的不利影响。
2.系统安全性能评价：设备整体安装于高压变频器室墙外，采用风道与变频器的柜顶排气口直接连接，提高了冷却器的设备运行效率，能够对变频器排出的热气直接降温处理，另外冷却器的设计能力可满足最高冷却水温33℃，水侧清洁系数为0.85以及管子堵塞率为5%等情况下的最大热负荷的要求。
同时，避免冷却水管线在高压室内布局出现破裂后漏水危机高压设备运行安全的严重事故发生。
在空-冷系统的设计当中，为了防止空冷器出口侧凝露使冷风带水排入室内，对空-水冷系统的风压、风速等指标进行设计计算，保证良好的排压情况下，运行安全稳定。
另外，为防止空冷器漏水后进入室内，在空冷器的出口侧设置了淋水板，当漏水或有积水时，可以直接排向室外。
同时，变频器提供风机、空冷器的故障报警检测点，并通过综合报警信号远传至DCS.完整的冷却系统解决方案，有效降低了辅助系统的故障率以及对主要设备的运行安全影响程度。
变频器通风散热几种方式
常见的变频器散热方式
①风道方式(注意进风口及出风口，材质：白铁皮0.5~0.8mm)
安装要求：
●风道出口面积不小于变频器风机出口面积的总和；
●风道出口处距地面高度要略低于变频器风机出口距地面（水平面）的高度；
●风道出口平面与墙体外表面应保持距离约20~50cm；
●风道出口处要有防护网，防尘孔直径应不大于10mm，可采用“上边缘长出
下边缘10cm”方式(此方式适用于用户墙外有足够的顶沿)；或做风道弯头以防雨/雪水倒灌，或飞禽/飞絮进入（此方式适用于外裸墙、无顶沿或顶沿较高且短的情况）;
●变频器风机在与风道连接时风机上的防尘网不允许摘除；
●风道穿过墙体处，风道边缘与墙体间不能有间隙；
●风道出口禁止朝向上方，具体朝向视现场情况而定（原则上不能有风阻）。
●变频器后侧与墙体距离大于３m时，风道下侧应有支架支撑。
●结构选用角钢支架外包铁皮较为牢固，外观着色要与柜体一至，美观大方。
●若选择安装风道，必须考虑现场进风条件。
若无进风条件，可视对流情况在
墙上开进风孔，开孔尺寸要求不少于风机总出风口的1.2~1.5倍，进风口加装过滤网
②空调制冷方式(注意空调功率选择，价格基本上为1000元/匹)
注意事项：
●空调尽量选落地式空调。
●根据房屋面积选择空调的大小，具体如下：
空调匹数=（变频器额定功率X4%/2.5）X0.75
③空调与风道组合方案(由于停机时易产生凝露，一般不推荐此方式)
注意事项：
●空调大小可为上面②方案中的1/3—1/4，但必须注意：变频器停机后必须停
空调或不停风机，以防止产生柜内凝露现象。
通用变频器的散热优化设计
通用变频器的散热优化设计摘要：变频器是改变输出频率和输出电压控制交流电动机转速的调速控制装置，广泛应用在石油化工、电力等行业。
变频器散热分为风冷、水冷和油冷等，笔者工作中遇到的变频器功率达到数百上千千瓦，变频器多采用强制风冷散热方式，风冷变频器和其他冷却方式相比复杂性不高也较可靠。
随着现代工业的快速发展，冶金、陶瓷等行业对通用变频器的结构尺寸要求越来越紧凑，系统的热流体积密度越来越大，这给系统的散热设计也带来了一定的难度，变频器的热设计显得越来越重要。
在变频器的整机设计中，机箱的散热通风结构和散热器的选择对系统的散热是至关重要的环节。
基于此，本文主要对通用变频器的散热优化设计进行论述，详情如下。
关键词：通用变频器；散热；优化设计引言目前，在实际变频器开发的项目中，大多数主要是根据工程设计经验和结构尺寸选择合适的散热器，并根据测试结果来调整散热器的结构。
缩短散热器的设计周期和成本，对项目的开发具有实际的意义。
散热器的种类主要分为铝型材散热器和插片式散热器，与插片式散热器相对比，铝型材散热器肋片和基板之间没有接触热阻，尺寸和种类繁多能满足不同产品应用场合的要求，在变频器中采用较多。
1变频器故障分级变频器在实际使用过程中发生的二类故障，对变频器造成的危害相对较大。
工作人员必须掌握正确的变频器二类故障的诊断和维修方法，才能保证变频器的正常稳定运行。
常见的变频器二类故障主要有速度故障、逆变器开关器件开路故障等几种。
变频器在运行过程中如果SSF发生了故障，就会导致变压器闭环系统开环而损坏变频器或其他相关设施，严重的还会造成人员伤亡等安全事故。
所以，工业企业在日常生产过程中，必须充分重视变频器二类故障诊断和分析工作。
工作人员在诊断变频器速度传感器故障时，应该根据变频器使用的实际情况，采取硬件检测法与软件诊断法相结合的方式，诊断和分析变频器发生的故障。
虽然使用硬件检测法可有效提升变频器二类故障的诊断速度，但是使用该方法不但大幅增加变频器的运行成本，而且只适用于电压输出类型速度传感器故障的检测，而无法进行气体类型传感器故障的检测。
高压变频器 散热方案

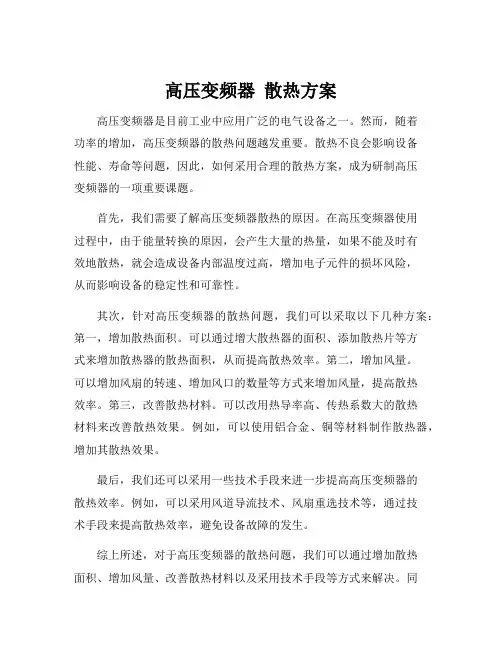

高压变频器散热方案
高压变频器是目前工业中应用广泛的电气设备之一。
然而，随着
功率的增加，高压变频器的散热问题越发重要。
散热不良会影响设备
性能、寿命等问题，因此，如何采用合理的散热方案，成为研制高压
变频器的一项重要课题。
首先，我们需要了解高压变频器散热的原因。
在高压变频器使用
过程中，由于能量转换的原因，会产生大量的热量，如果不能及时有
效地散热，就会造成设备内部温度过高，增加电子元件的损坏风险，
从而影响设备的稳定性和可靠性。
其次，针对高压变频器的散热问题，我们可以采取以下几种方案：第一，增加散热面积。
可以通过增大散热器的面积、添加散热片等方
式来增加散热器的散热面积，从而提高散热效率。
第二，增加风量。
可以增加风扇的转速、增加风口的数量等方式来增加风量，提高散热
效率。
第三，改善散热材料。
可以改用热导率高、传热系数大的散热
材料来改善散热效果。
例如，可以使用铝合金、铜等材料制作散热器，增加其散热效果。
最后，我们还可以采用一些技术手段来进一步提高高压变频器的
散热效率。
例如，可以采用风道导流技术、风扇重选技术等，通过技
术手段来提高散热效率，避免设备故障的发生。
综上所述，对于高压变频器的散热问题，我们可以通过增加散热
面积、增加风量、改善散热材料以及采用技术手段等方式来解决。
同
时，我们也需要在实际应用中进行详细的技术调试和优化，以达到最佳的散热效果。
相信，借助科技的力量，我们一定能够研制出更加稳定可靠的高压变频器。
高压变频散热及常见注意事项
10
风道设计注意事项
在设计风道的时候，注意因压力 损失而引起的系统风量损失； 在条件允许的情况下，风道截面 接近正方形有利于减少阻力； 在风道截面变化以及转弯的时候， 应按照右图设计。
11
风道风管压力损失主要影响因素：
风管的压力损失∆P=∆Py+∆Pj；
∆Py沿程压力损失：主要由于摩擦引起 主要与沿程阻力系数（风管材料）、风道长度、风速、风道形状及 面积、空气密度有关。
25
三、空气水冷器散热
对于电厂、化工等行业有大量循环水或冷冻水的现场，宜采用空 气水冷器散热方式。空气水冷却系统(简称空冷器)是一种利用高 效、环保、节能的冷却系统，其应用技术在国内处于领先地位。 从变频器出来的热风，经过风道连接到内有固定水冷管的散热器 中，散热器中通过温度低于33℃的冷水，热风经过散热片后，将 热量传递给冷水，变成冷风从散热片吹出，热量被循环冷却水带 走，保证了变频器控制室内的温度恒定。其外形及原理如下图所 示：
高压变频散热及常见注意事项
技术服务部 2014年11月
1
高压变频器运行环境要求
高压变频调速统采用移相变压器和大功率高频电力电子元件，其 发热量较大，系统约3%~4%的功率以发热形式消耗；同时运行环 境的温度影响系统运行的稳定性及功率元件的使用寿命，环境温 度每升高10K、其使用寿命将减少一半，因此为了使变频器能长 期稳定和可靠地运行，对变频器的安装环境温度要求很严格：温 度范围：-5oC至+45oC，温度变化应不大于5K/h ，一般建议运行 环境温度控制在25oC为宜； 针对不同的安装环境，现总结出几种常用变频器散热方式共大家 参考：风道散热、空调散热、空气水冷器散热、风道+空气水冷器 散热、风道+空调散热、水冷冷水机组散热。
变频器冷却方案
变频器冷却方案引言：随着工业自动化的发展，变频器在生产中的应用越来越广泛。
然而，由于变频器在工作过程中会产生大量的热量，因此冷却变频器成为了一个重要的问题。
本文将探讨变频器冷却的方案，并提出一种可行的解决方法。
一、变频器冷却的原理及问题：变频器通过改变电源的频率和电压来调节电机的转速，从而实现对机械设备的控制。
在工作过程中，变频器会产生大量的热量，这主要是由于电子元件的功耗和损耗所致。
如果不能及时有效地冷却变频器，会导致其温度过高，甚至损坏设备。
因此，变频器冷却是一个非常重要的问题。
二、变频器冷却的常见方案：1. 风冷散热：这是目前应用最广泛的一种冷却方式。
通过风扇将周围的冷空气吹入变频器内部，将热量带走。
这种方式简单、成本较低，但对环境温度要求较高，且冷却效果有限。
2. 水冷散热：这种方式通过水循环系统将热量带走，具有很好的冷却效果。
但相对来说，成本较高，需要安装水泵和水冷器等设备，且维护成本也较高。
3. 冷却剂循环散热：这种方式通过循环冷却剂来带走热量，具有较高的冷却效果。
但同样需要安装冷却剂循环系统，成本较高。
三、一种新的变频器冷却方案：针对目前变频器冷却方案存在的问题，我们提出了一种新的解决方案。
该方案结合了风冷散热和冷却剂循环散热的优点，既简单又有效。
具体方案如下：1. 风冷散热：在变频器内部安装风扇，通过风扇将周围的冷空气吹入变频器内部，将一部分热量带走。
这种方式简单、成本较低，可以有效降低变频器的温度。
2. 冷却剂循环散热：在变频器内部设置冷却剂循环系统，通过循环冷却剂将热量带走。
这种方式可以进一步提高冷却效果，确保变频器的温度在安全范围内。
该方案的优点在于：1. 简单、成本较低：相比于单纯的水冷散热或冷却剂循环散热，该方案的成本较低，且安装维护相对简单。
2. 效果好：结合了风冷散热和冷却剂循环散热的优点，可以有效降低变频器的温度，确保设备的正常工作。
四、实施该方案的步骤：1. 设计变频器内部结构：根据该方案，需要设计变频器内部的风道和冷却剂循环通道，确保风冷散热和冷却剂循环散热的有效结合。
高压变频器空水冷系统、风水冷系统、变频水冷散热系统.docx
高压变频器空水冷系统、风水冷系统、变频水冷散热系统变频器室空水冷系统简述：1、水冷散热装置基本原理空一水冷却系统是一种利用高效、环保、节能的冷却系统, 其应用技术在国内处于领先地位。
其形状及原理如附件图所示：从变频器出来的热风，经过风管连接到内有固定水冷管的散热器中，散热器中通过温度低于33笆的冷水，热风经过散热片后，将热量传递给冷水，变成冷风从散热片吹出，热量被循环冷却水带走，保证变频器掌握室内的环境温度不高于40°Co安装空-水冷散热装置，要求必需在密闭环境中，为了提高冷却效果，安放设备的空间尽可能小。
流入空-水冷散热装置的水为工业循环水，为保护设备，要求循环水的PH值为中性，且无腐蚀损坏铜铁的杂质，进水的水压一般为0.1〜0. 5Mpa,进水温度W33°C。
空-水冷散热装置的维护简洁易行，一般半年维护1次，进行冷却管道冲洗。
设备放置在相对密闭的室内，热风被收集经过热交换器冷却后，回到室内，达到冷却效果。
其特点是：(1)设备安装简洁、快捷。
(2)设备使用寿命长、故障率低、性能牢靠。
(3)设备的运营成本是同等热交换功率空调的1/4-1/5倍，在达到同等冷却条件下，空调一至两年的耗电即可购置并安装空水冷散热系统。
(4)室内密闭冷却、洁净卫生，变频器维护量低，提高变频器的稳定性。
2、施工安装依据用户要求一台变频器可配置一至两套空-水冷散热装置,当空-水冷散热装置故障时有应急排风口，不会对变频器运行产生影响，空-水冷散热装置的安装位置可依据现场实际状况布置。
3、安全性能空-水冷散热装置整体安装于高压变频器电气室墙外，采用风道与变频器的柜顶排气口直接连接，提高了冷却器的设备运行效率，能够对变频器排出的热气直接降温处理。
同时，避免冷却水管线在高压室内布局简单出现裂开后漏水危及高压设备运行安全的严重事故发生。
在空-水冷散热系统的设计当中，为了防止空-水冷散热装置出口侧凝露冷风带水排入室内，对空-水冷散热装置的出风口、风速等指标进行设计计算；保证良好的排压状况下，运行安全稳定。
变频器的冷却方式
变频器的冷却方式随着现代工业技术的不断发展，变频器作为电机控制系统中的核心设备，被广泛应用于工业生产中。
然而，由于长时间高负载运行，变频器容易产生过热现象，进而影响其正常运行和寿命。
因此，采用适当的冷却方式对于变频器的可靠性和稳定性至关重要。
本文将介绍几种常见的变频器冷却方式以及其优缺点。
一、自然冷却方式自然冷却方式是最常见的变频器冷却方式之一，其原理是通过将变频器安装在开放的环境中，让周围空气对其进行散热。
这种方式的优点是使用方便、成本较低，不需要额外的冷却装置。
然而，自然冷却方式的散热效果受环境温度的影响较大，特别是在高温环境下，无法有效降低变频器的温度，容易导致过热问题。
二、风扇冷却方式风扇冷却方式是通过在变频器内部安装风扇，通过风扇的循环风流，将热量带走，达到降温的目的。
相比于自然冷却方式，风扇冷却方式具有更好的散热效果，即使在高温环境下也能保持较低的温度。
同时，风扇冷却方式还能减少因灰尘和湿气导致的故障。
然而，风扇冷却方式需要消耗额外的能源，且噪音较大，在一些对噪音敏感的场所应用有所局限。
三、水冷却方式水冷却方式是通过将变频器内部的热量传导到水体中，利用水的高热传导性质来实现散热。
水冷却方式的优点是散热效果好、噪音小、温度控制精确。
尤其在高功率、高负载工况下，水冷却方式能够更好地保持变频器的正常运行温度。
但是，水冷却方式需要配置水冷却装置和水循环系统，增加了设备和能源成本，并且在水冷却系统的维护和管理上也需要特殊的操作和保养。
综上所述，不同的冷却方式各有优缺点，需要根据具体情况来选择。
对于一些温度要求较低，且噪音要求不高的场所，可以采用自然冷却方式；对于一些高温环境或对散热要求较高的场所，风扇冷却方式是一个较好的选择；而对于一些高功率、高负载的变频器，水冷却方式能够更好地满足其散热需求。
在实际应用中，我们应根据电机负载情况和环境条件，合理选择合适的冷却方式，以确保变频器的正常运行和使用寿命。
高压变频器冷却方式介绍及对比
高压变频器冷却方式介绍及对比摘要高压变频器主要由变压器、功率单元和控制系统组成。
功率单元和控制系统内置很多发热电子元器件，而变压器本身更是发热设备。
高压变频器的故障中，因过热导致的占总故障的30%左右。
所以解决高压变频器冷却方式。
本文通过介绍高压变频器的原理及常见的散热方式，并把几种冷却方式在不同的维度进行对比，最终得出结论：在什么情况下应该选用哪种冷却方式。
关键词：冷却；高压变频器；散热；第1章高压变频器各种冷却方式简述1.1 强迫风冷变频器运行时，变压器和功率单元要产生大约输出功率 3%～5% 的热量，为了顺利带走变频器产生的热量，在变压器柜和单元柜上安装冷却风机。
变频器柜顶风机大量抽风，把变频器产生的热风通过管道排出室外，在变频器室进风口处形成强力负压，使室外的冷风大量进入变频器室内，以达到冷却效果。
为了保证散热，在变频器安装时周围需要留出距离，以保证冷却风路的畅通。
变频器安装时，后面与墙间隔不小于1.2米，左右和顶部与墙间隔不小于0.8米，变频器正面与墙间隔不小于1.5米（操作液晶屏安装于控制柜正面，考虑操作上的安全和方便）。
强迫风冷具有以下特点：投资成本低运行成本低节约变频器室空间防尘效果差1.2 空水冷系统1.2.1空-水冷却系统冷却原理空-水冷却系统冷却原理见图1-1 风路循环图和图1-2 水循环图：图1-1风路循环图图1-2水循环图1.2.2空-水冷却系统主要特点冷却效果好密闭性强价格适中技术成熟1.3空调冷却该方式主要是根据需要散热的高压变频器的总发热量和房间面积算出所采用的空调匹数及数量，然后配置相应的空调。
为高压变频器提供一个固定的具有隔热保温效果的变频器室[1]。
空调冷却具有以下特点：高效制冷室温均匀舒适独立除湿低温、低电压启动室外机耐高温运转室内密闭冷却防尘效果好运行成本高1.4纯水冷（设备本体水冷却）现阶段，对纯水冷高压变频器介绍的内容并不多。
只有少数技术水平领先的公司有此设备。
西门子变频器的散热处理方法都有哪些
西门子变频器的散热处理方法都有哪些在高压循环水泵电动机的转速是不可调节的控制系统中，采用了容量为1250kw的znr型智能高压西门子变频器进行变频调速，控制循环水泵电机，极大地改善了工艺操作人员工作条件，提高了设备的起动性能，实现了无级调速，而且节约了电能，从而达到节能降耗、减少设备噪声污染的目的。
由于高压变频器内部元件对环境要求比较严格，温度过高而引起的设备故障比例较大，因此必须使西门子变频器散热降温，来确保变频器安全长周期运行。
2、变频器组成高压变频调速系统，它主要由以下三部分组成：旁路柜、变压器柜、功率控制柜。
厂家为使高压变频调速系统能够很好的散热，使用4台三相离心风机进行散热，功率控制柜顶为2台风机，变压器柜顶为2台风机。
三相风机额定风量为3300m3/h。
当西门子变频器满负荷工作时，其总损耗(转变为热量)约为系统额定功率的4%，1250kw的高压西门子变频器的最大散热功率为，1250×4%=50kw。
如此大的热量如果全部排放到安装变频器的室内，将会使室内温度迅速升高，严重影响变频器的正常运行。
3、西门子变频器散热问题的解决西门子变频器散热可以通过在变频器室内安装空调、加装风道或采用水空冷装置来实现冷却。
如果采用加装空调方式，1匹空调的制冷量大致为2000大卡，换算成国际单位乘以1.162，5匹空调的制冷量为11.6kw，要想满足MT8100ie系统需要，至少需6个5匹的空调，这将大大增加了投资成本。
而在高压西门子变频器上加装水空冷装置，其施工难度较大，因此我们选择了在变频器室加装通风风道的方式来解决高压变频器室内温度升高的问题。
具体作法是在机柜上面安装风道，将西门子变频器产生的热量通过风道直接排放到室外，由变频器室的进风口不断补充冷风，对系统进行冷却。
西门子PLC系统的通风量为qf，假定进风口的风速v不超过3m/s，由qf=s×v可知，进风口的面积s≈qf/v。
由此计算出进风口的面积约为4m2，并且在进风口设置了空气过滤网，过滤网的网孔为5×5mm。
浅谈高压变频器的原理及冷却方式
浅谈高压变频器的原理及冷却方式摘要：主要论述了高压变频器的几种常见散热方案，随着电力电子技术的发展，变频器的应用愈加广泛，逐步向大容量及高电压迈进，高压变频器都以交流-直流-交流的转换形式居多，在转换过程中会产生大量的热量，只有将这部分热量耗散掉，才能保证变频器的安全稳定运行。
关键词：变频器;冷却方式;水冷系统;空水冷系统引言随者我国高新科技应用水平的不断成熟，高压变频器技术理论体系不斯完善，实践应用水平逐步提高，高压变顺器在治金、电力等诸多行业得到了较为广泛的应用。
一般面盲，高压变额器在治金、电力等诸多行业上的巨大应用潜力和节能价值以及其优良的调速性能等，使高压变强器具备了较为广阏的未来市场发展空间和发展前景，也为电力、省金等诺多行业提供了源源不竭的发展动力。
目前，高压变频技术已成为电力电能领城以及治金治炼行业的重婴关注内容，为大功率传动装备的应用和企业经济效益的达成提供了重要支拉，因此，对高压变辣器特性及应用的搽讨与研究具备重要理论意义和现实价值。
1高压变频器结构原理高压变频器以多个功率单元串联多电平输出高压为当前主流产品，主电路采用交-直-交变流结构。
成套高压变频器主要由高压开关设备、移相变压器、功率单元、控制单元及冷却设备组成。
高压开关设备用于接通断开的输入电源和负载，切换工频旁路；移相变压器将网侧高压变换为多组低压，各副边绕组采用延边三角接法，相互之间有一定的相位差。
功率单元是变频器核心，采用多重电路新型接法结构将其均分成三组，每组一相，每个单元将三相交流电进行整流储能滤波逆变后输出单相低压交流电，每组多个功率单元输出侧串联形成高压，各单元具有故障自检自动退出功能，非故障单元正常工作可保障电机继续运行或自动切换到高压旁路工频运行，避免停机造成损失，模块化设计利于故障时迅速替换。
控制单元对变频器主回路进行检测、控制及保护，对外传输接收指令信号及参数，控制单元通过光纤对每一个功率单元进行整流、逆变控制与检测，实现电气隔离。
高压变频调速系统散热方案介绍
22
风道+空气水冷器散热安装事例
23
五、风道+空调散热
此方式主要针对大功率系统，室外灰尘少且空气粉尘不含导电颗 粒。 此方式将变压器柜与功率模块柜用隔热板隔开，综合了风道与空 调两种散热的优点，并且可以充分利用移相隔离变压器H级绝缘 （ 180℃）的性能。我司移相隔离变压器允许温升110K，因此可 以运用在环境温度比较高的现场。 空调的制冷量可以按照系统发热量的一半来匹配。 此方式安装比较灵活，可以优选风道与空调类安装形式
26
密闭自循环散热装臵视图
27
后感
变频器散热是一件非常重要的事情，可能还有很多更合理的方法 需要我们大家去想、去实验、共同探讨。 关心变频器的散热就想关心我们自己身体体温一样，需要我们大 家向用户不断的询问、了解，让我们的用户知道它的重要性。
谢谢！
28
12
1）室内空调冷却方式
此方式主要运用在中小型系统散热上，如图所示：
13
2)空调集中冷却方式
此方式主要运用在中型系统散热上或者房子空间比较紧凑的现场， 如图所示：
14
三、空气水冷器散热
对于电厂、化工等行业有大量循环水或冷冻水的现场，宜采用空 气水冷器散热方式。空气水冷却系统(简称空冷器)是一种利用高 效、环保、节能的冷却系统，其应用技术在国内处于领先地位。 从变频器出来的热风，经过风道连接到内有固定水冷管的散热器 中，散热器中通过温度低于33℃的冷水，热风经过散热片后，将 热量传递给冷水，变成冷风从散热片吹出，热量被循环冷却水带 走，保证了变频器控制室内的温度恒定。其外形及原理如下图所 示：
2
一、加装风道散热
主要针对于现场环境清洁、空气中灰尘少、并且环境温度能够满 足设备运行温度要求的可采用风道散热设计 。 如果变频器柜顶风机距出风口较近（小于2.5米，中间无转折）， 出风口可不加装辅助排风机；如果出风口的现场施工存在不便， 风道需有转折，则可以考虑加装风机强迫排风，排风机的排风量 必须不小于变频器柜顶风机的排风量。 注意事项：进风口面积必须足够大，防止室内形成负压，产生高 海拔效应，人为的降低设备系统容量。进风口必须加装方便拆卸 的防尘滤网，防尘滤网必须定期更换、冲洗。 风道材料：采用喷漆的冷轧钢板、白铁皮或者不锈钢。 进风口的下边沿一般在墙壁距地面0.5m~1.0m处。 风道散热的优缺点 ：成本低，可靠性高，散热效果良好 ，可靠性 高；不能使用于现场比较脏，灰尘比较大的环境。
变频器热设计方案
变频器热设计方案变频器（Variable Frequency Drive，VFD）广泛应用于工业设备中，用于控制交流电动机的速度。
在使用变频器时，由于电力的转换和功率的调节，会产生大量的热量，如果不有效地散发热量，会导致变频器的失效和性能下降。
因此，变频器的热设计方案至关重要。
首先，变频器的热设计要考虑的是散热效率。
为了提高散热效率，可以采用散热片、风扇和散热管等散热元件。
散热片通常由铝材料制成，具有高导热性和较大的表面积，可以快速将热量传导到周围空气中。
同时，在散热片上安装风扇，可以通过对流将热量带走。
此外，散热管可以将散热元件和散热风扇连接起来，提高热量的传导效率。
其次，变频器的热设计还需要考虑外壳的散热。
外壳通常采用金属材料制成，如铁、铝等，具有良好的散热性能。
在外壳上设计散热孔或散热槽，可以增加散热面积，提高散热效果。
此外，可以考虑在外壳上安装散热风扇，增加对流散热方式，进一步提高散热效率。
再次，变频器的热设计还需要注意热传导的问题。
变频器内部的电子元件和散热元件之间需要良好的热传导，以确保热量能够有效地从热源传递到散热元件。
可以使用导热硅脂或导热胶固定电子元件，并提高热导率，增加热传导效果。
最后，变频器的热设计还需要考虑环境条件。
如果变频器工作环境的温度较高，会增加散热的难度。
可以通过增加散热风扇数量、使用更高效的散热元件等方式来增加散热效果。
同时，还可以增加环境温度传感器，实时监测环境温度，并自动调节散热风扇的转速，以保持变频器的工作温度在安全范围内。
综上所述，变频器的热设计方案需要综合考虑散热效率、散热元件、外壳散热、热传导和环境条件等因素。
通过合理的热设计，可以有效地散发变频器产生的热量，保证变频器的正常工作和长寿命。
变频器的散热方式介绍
变频器的散热方式介绍从目前变频器的构造分析，散热一般可分为以下三种：自然散热、对流散热、液冷散热。
1、自然散热对于小容量的变频器一般选用自然散热方式，其使用环境应通风良好，无易附着粉尘及飘浮物。
此类变频器的拖动对象多为家用空调、IChuang/“target=”_blank“class=”relatedlink“>数控机床之类，功率很小，使用环境比较优良。
另外一种使用自然散热方式的变频器容量并不一定小，那就是防爆变频器。
对于此类变频器小容量可以选用一般类型的散热器即可，要求散热面积在允许的范围内尽可能的大一些，散热肋片间距小一些，尽可能的增加热辐射面积。
对于大容量的防爆变频器，如使用自然散热方式建议使用热管散热器。
热管散热器是近年来新兴的一种散热器，它是热管技术与散热器技术结合的一种产品，它的散热效率极高，可以将防爆变频器的容量做的比较大，可达几百kVA。
这种散热器相对普通散热器，所不同之处就是体积相对大，成本高。
这种散热方式与水冷散热相比较还是有优势的：水冷要用水冷器件，水冷散热器以及必不可少的水循环系统等等，其成本比使用热管散热器散热高。
业界反映热管散热器性能好，值得推广。
自然散热的另外一种方式就是“穿墙式”自然散热，这种散热方式最多减少80%的热量，其特点是变频器的主体与散热片通过电控箱完全隔离，大大提高了变频器元器件的散热效果。
如图1b所示。
这种散热方式最大的好处就是可以做到定时清理散热器，且能保证电控箱的防护等级做得更高。
象常见的棉纺企业由于棉絮过多，经常容易堵塞变频器的通风道，导致变频器的过热故障，用穿墙式自然散热就能很好得解决这一问题。
2、对流散热对流散热是普遍采用的一种散热方式，如图2所示。
随着半导体器件的发展，半导体器件散热器也得到了飞速的发展，趋向标准化，系列化，通用化；而新产品则向低热阻，多功能，体积小，重量轻，适用于自动化生产与安装等方向发展。
世界几大散热器生产商，产品多达上千个系列，并全部经过测试，提供了使用功率与散热器热阻曲线，为用户准确选用提供了方便。
请问防爆变频器是如何散热的？
请问防爆变频器是如何散热的？防爆变频器是指应用于石油、化工、制药等易燃易爆环境下的电力设备。
通常情况下，防爆变频器在工作时会产生大量的热量，因此散热是一个非常重要的问题。
防爆变频器散热的原理防爆变频器散热主要通过两种方式实现：空气自然冷却防爆变频器通常会在设备外壳中设置散热片或风扇，并通过外界自然气流，将产生的热量传导到外界，达到冷却的效果。
这种散热方式叫做空气自然冷却，能够适用于环境温度低于40°C的场景。
强制空冷当防爆变频器的散热片或风扇无法满足散热要求时，我们需要使用更高效的散热方式。
在这种情况下，防爆变频器通常会配备风机并制造出额外的冷却风道，来强制将部件中的热量散出。
强制空冷可以适用于环境温度高于40°C的场景。
额外的散热措施为了进一步提高防爆变频器的散热效率，我们还可以采取以下措施：固态风扇控制器固态风扇控制器是将电压转换器、控制电路和散热片集成在同一个部件中，并通过PWM技术调节散热片风扇的速度。
这种散热方式更为节能、稳定和高效，所以在一些应用场景中被广泛采用。
液冷式散热液冷式散热是将变频器产生的热量传导到冷却液上，然后通过热交换器将传导到冷却液上的热量导出。
如此一来，防爆变频器的散热效果会更加卓越。
总结防爆变频器在安全生产过程中起着重要的作用，因此必须高度重视其散热问题。
通常情况下，防爆变频器的散热方式主要通过空气自然冷却和强制空冷来实现，而在一些更复杂的应用场景中，我们还可以配备固态风扇控制器和液冷式散热等方式来提高散热效率。
在实际应用中，需要根据具体的应用场景、环境温度和设备功率等因素来选择合适的散热方式以保证设备的正常运行。
高压变频起动器散热计算
高压变频器现场散热方案介绍高压变频器属于大型电子设备，对环境要求比较严格。
统计多台设备的运行情况，由于现场环境温度过高而引起的设备故障比例较大，因此我们总结了两种现场经常采用的散热方案，供用户参考。
高压变频器的损耗计算及对环境的温度要求：山东新风光电子科技发展有限公司生产的高压变频调速系统主要由以下三部分组成：控制柜、功率柜、变压器柜。
此系统使用多台离心风机进行散热，以630kW/6kV变频器为例，功率柜顶为2台，变压器柜顶一般为1台，风机选用上海施依洛生产的离心风机，此风机可靠性高，性能优异。
风机根据变频器功率等级不同，选三相风机。
三相风机额定风量为4000 m3/h。
变频器总的排风量为单个风机排风量乘以风机数量。
当变频器满负荷工作时，其总损耗（转变为热量）约为系统额定功率的3%，比如1000kW变频器满负荷工作时，损耗约为30kW。
如此大的热量如果全部排放到安装变频器的室内，将会使室内温度迅速升高，严重影响变频器的正常运行。
为了使变频器能长期稳定和可靠地运行，对变频器的安装环境作如下要求：最低环境温度-5℃，最高环境温度40℃，工作环境的温度变化应不大于5℃/h。
如果环境温度超过允许值，应考虑配备相应的散热设备。
1．现场散热方案针对现场的不同环境，我们有两种散热方案：加装空调或加装风道。
1．加装空调1.1变频器安装空调时，要求变频器控制室空间尽可能小，并且做好密封。
1.2空调容量的确定原则：按照变频器的发热量和控制室环境实用面积来选择空调的容量1.2.1制冷量的计算变频器发热根据运行工况选择，考虑一定的裕量，最大发热量为变频器额定功率的4%，如果长期运行频率低于40Hz，则发热量可按照变频器额定功率的2%进行估算。
按照房间实用面积计算空间单独空间制冷所需的空调容量，一般每平方米可以按照150瓦特计算。
空调总体的制冷量应为变频器的发热量加上空间制冷所需的制冷量。
1.2.2 空调的选择所谓的空调“匹”数，原指输入功率的大小，包括压缩机、风扇电机及电控部分所消耗的能量，制冷量以输出功率的多少计算。
