FLIR T200红外热像仪详解
flir红外热像仪使用说明书
flir红外热像仪使用说明书1. 引言红外热像仪是一种先进的测温设备，能够通过检测物体散发的红外辐射来提供准确的温度信息。
本使用说明书将详细介绍Flir红外热像仪的各项功能和操作方法，以帮助用户正确地使用设备并获取准确可靠的测温结果。
2. 设备概述Flir红外热像仪采用先进的红外成像技术，具备高分辨率、高灵敏度和高精度的特点。
设备包括以下主要部件：- 红外传感器：用于检测物体散发的红外辐射，并将其转化为热像数据。
- 显示屏：用于显示热像数据和温度信息。
- 操作按钮：包括开关、菜单、功能键等，用于设备的操作和设置。
- 电源：通过电池供电或直接连接电源适配器。
3. 设备操作在开始使用Flir红外热像仪之前，请确保设备已经充电或连接了电源适配器。
按下设备上的开关按钮，待设备启动后，即可进行以下操作：3.1. 图像显示Flir红外热像仪会将拍摄到的红外热像数据转化为可见的热图。
图像显示模式可通过设备的菜单键进行切换，用户可以选择查看热图、可见光图像或叠加图像。
3.2. 温度测量Flir红外热像仪可以对物体进行非接触式的温度测量。
在查看热图时，可以通过指向物体并按下功能键来获取该物体的表面温度信息。
3.3. 色彩调整为了更好地显示热图和温度分布，Flir红外热像仪提供了色彩调整功能。
用户可以调整色带类型、高低温度范围、对比度等参数。
3.4. 数据存储Flir红外热像仪支持将图像和测温数据保存到设备内存或外部存储介质（如SD卡）中。
通过设备的菜单键，用户可以选择存储图像的格式和质量，并进行相应的保存操作。
4. 注意事项在使用Flir红外热像仪时，需要注意以下事项，以确保设备的正常运行和使用体验：4.1. 温度测量误差由于物体表面的环境条件和红外热像仪本身的性能限制，温度测量结果可能存在一定的误差。
用户在进行温度测量时，应尽量减少外界干扰因素，保持物体表面清洁并与热像仪保持适当的距离。
4.2. 设备保养为了确保Flir红外热像仪的长期使用寿命和性能稳定性，用户需要定期清洁设备的镜头和显示屏。
FLIR热成像仪 中文资料
红外热像仪工作原理
简单地说： 红外热像仪就是一台红外相机。
原理和用途： 通过检测物体发射和反射过来的红外光强度，算出物体表面每一点的温度，以不同的 颜色显示不同的温度。
Tel:+86 755 28169165
Fax:+86 755 81750961
热像仪成像过程
Tel:+86 755 28169165
Fax:+86 755 81750961
FLIR -- 全球红外热成像仪设计、制造及销售领域的领导者
防患于未然——电气&机械
安全、直观、 快速、准确
● 保障设备安全 ● 预防意外停机 ● 提高检测效率
Tel:+86 755 28169165
FLIR热成像仪可快速对建筑物进行整体探测，以查看暖通空气系统、建筑物外墙及管路 系统等相关问题。 湿气与修复
若建筑物外墙上出现缝隙或凝结水，会形成湿气，从而造成严重的危害。红外图像可助您 轻松探测此类水渍问题。
Tel:+86 755 28169165
Fax:+86 755 81750961
Tel:+86 755 28169165
Fax:+86 755 81750961
为什么要测量温度？
故障发生前基本都会出现温度异常 及时掌握设备的温度极为重要重要
Tel:+86 755 28169165
Fax:+86 755 817509-25万
12-17万
14-32万
T250
2-14万 I5
I7
软件、镜头附件单独计算
型号
A300 T335 E40
SC305 A310 T365 E50
检测气体泄漏的绝佳利器 - 菲力尔FLIR光学气体红外热像仪
泄漏气体的汽车空调
灵敏度值模式（HSM）下，您还可 在安全地带甚至是更远距离内扫描 泄漏点。
7. 认真考虑未来的工业排放法 规 挥发性气体排放导致全球变暖，给 工作人员和排放此类气体设施附 近的居民带来极大的危害。FLIR光 学气体热像仪可检测出几十种挥发 性有机化合物，包括温室气体六 氟化硫（SF6）,因此对于建设更加 健康的环境起到了有效的促进作 用。OGI红外热像仪的使用符合欧 盟工业排放指令（IED）和美国部分 EPA法规设置的新工业排放法规和 程序。
使用OGI技术使本行业有能力建立“智能型LDAR”(泄漏检测和维修)计 划，让操作人员能安全、高效地将气体泄漏可视化。OGI降低了业界的工 业排放，使操作人员符合未来的行业规范。此外，作为更高效过程的一部 分，OGI能节省开销，而且最重要的是它提高了财产和人员的安全性。
为了最大限度地发挥OGI设备的作 用，您应该考虑下列十点建议。
GF304 制冷气体 GF306 六氟化硫和氨气 GF309 工业锅炉、化学加热器、 燃煤锅炉的高温测量 GF320 挥 发 性 有 机 化 合 物 （VOC） GF346 一氧化碳（CO）排放
T820590 {EN-uk}_A
10. 参加培训 向经验丰富、资质合格的OGI使用 者学习，最大限度的发挥热像仪的
泄漏阀门作用。源自您可以参加合格机构如红外线培训 中心开设的培训课程。（http:// ）。
关于FLIR GF-系列 便携式FLIR GF-系列红外热像仪通 过在安全距离内对气体进行可视 化，提高了操作人员的安全，同 时可追踪对环境有害的气体的泄 漏，推动环境的保护。
探头结合使用。 使用OGI热像仪将泄露可视化， 并对漏点进行追踪。随后使用嗅 探器探头——有毒挥发气体分 析仪（TVA）或有机气体分析仪 （OVA）对泄漏进行量化。将OGI 热像仪和一个嗅探器探头组装起来 即可构成智能型LDAR。
红外热像仪原理
9
癈
5
癈
7
实际上这是种特殊的高亮度灯泡，用于机场等处。此灯泡外壳的温度极高。关掉电源， 灯灭了。用手不接触灯泡来感觉，可以感到关灯后灯泡可以热很长一段时间。灯泡关掉了， 但热辐射会持续挺长一段时间。 事实上温度超过绝对零度即 –273ºC 的物体都辐射热。热红外成像是借助于目标的热辐 射以得到其热图的一项技术。热辐射的性质在很大程度上和可见光的性质相同或相似。 热红外成像使我们人类可以看见并理解热像仪所“看到”的。即象一张不同灰度或不同 色彩的照片。它不仅可以帮助我们看热的变化，还是量化这些变化的一项技术。
The electromagnetic spectrum
红外线这个术语历史上源于这样一个事实，即红外光谱始于红色可见光的末尾处。 热红外成像利用了红外光谱波段。短波的终点分界线位于可见光感知的极限，即深红 处。长波段的终点，它在毫米波段融入微波无线电波。 红外线波段一般分为四个子波段，它们分界线的选择有随意性，在各个国家略有不 同。它们包括： 近红外线 中红外线 远红外线 极远红外线 0.75 – 3 µm 3 – 6 µm 6 – 15 µm 15 – 1000 µm
FLIR 产品代理商 北京红谱威视图像技术有限公司
Infrared theory
从 Planck’s law 推导，物体总的辐出能量可以计算出来。此定律适用于黑体，形式如 下： W = T4 W/m2 叫做 Stefan-Bolzmann 常数(5.67 x 10-8 W/m2K4)。一个例子是人类自身，温度为 300 K， 每平方米面积辐射的能量约为 500 W 。人体的有效辐射面积约为 1 m2，因而它大约辐射 ½ kW 的能量——相当可观的热流失。
FLIR红外热像仪原理及应用
FLIR红外热像仪原理及应用FLIR（Forward-Looking InfraRed）红外热像仪是一种检测和显示目标热量分布的仪器。
其原理基于物体发射红外辐射的特性，通过捕捉和处理红外辐射图像，可以获取目标物体的温度信息，从而达到提供可见的热像的目的。
接下来，我会详细介绍FLIR红外热像仪的工作原理以及常见的应用。
红外热像仪通过感应红外辐射和转换为电信号的方式来获取目标物体的温度信息。
其工作原理如下：1.捕捉红外辐射：红外辐射是由物体的热量引起的电磁波辐射，其波长长于可见光，人眼无法感知。
FLIR红外热像仪使用感光元件（如能够感应红外波段的光敏材料）来接收并捕捉红外辐射。
2.转换成电信号：红外辐射被感光元件捕获后，会产生电信号。
这些电信号会被转换成能够被数字处理系统分析和显示的形式。
3. 创建热像：FLIR红外热像仪内部的数字处理系统将电信号转换成热像。
通常，热像以假彩色（false-color）或黑白图像的形式显示。
图像中的不同颜色或灰度对应不同的温度值，从而可观察目标物体的温度分布情况。
1.建筑结构检测：FLIR红外热像仪可以用于检测建筑物中的热桥、漏水、能量损失等问题。
通过观察建筑物表面的温度分布图像，可以发现隐蔽在墙壁、地板和屋顶等结构中的问题，提供及时的修复措施。
2.电力设备维护：电力设备过热是电力系统故障和事故的重要先兆。
FLIR红外热像仪可以用于定期监测电力设备的温度，及时发现潜在的故障迹象，避免设备过热引发的事故，并优化设备的维护计划。
3.消防救援：FLIR红外热像仪是消防员工具中的重要装备之一、在火灾现场，通过红外热像仪可以快速探测到火焰及其热辐射的分布，提供给消防员有关火势的即时信息，有助于救援行动的决策。
4.安防监控：FLIR红外热像仪可以用于建立安全监控系统，通过监测目标物体的热量变化来识别潜在的威胁。
例如，在夜间或恶劣天气条件下，红外热像仪可以侦测到人体发出的热辐射，为安防系统提供额外的监控手段。

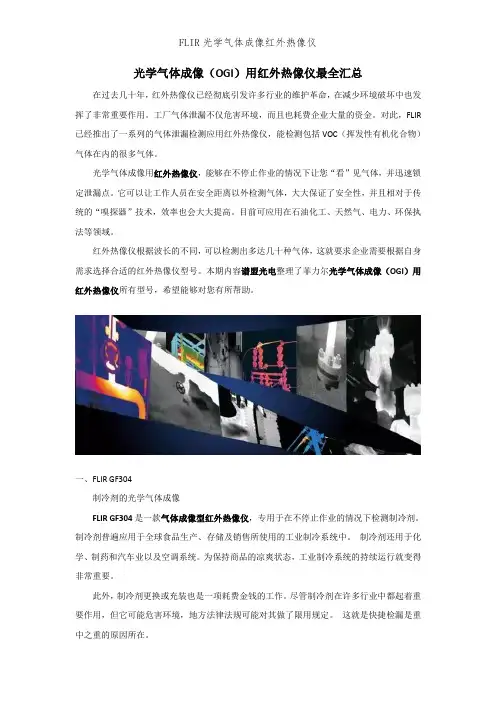

FLIR光学气体成像红外热像仪
光学气体成像（OGI）用红外热像仪最全汇总在过去几十年，红外热像仪已经彻底引发许多行业的维护革命，在减少环境破坏中也发挥了非常重要作用。
工厂气体泄漏不仅危害环境，而且也耗费企业大量的资金。
对此，FLIR 已经推出了一系列的气体泄漏检测应用红外热像仪，能检测包括VOC（挥发性有机化合物）气体在内的很多气体。
光学气体成像用红外热像仪，能够在不停止作业的情况下让您“看”见气体，并迅速锁定泄漏点。
它可以让工作人员在安全距离以外检测气体，大大保证了安全性，并且相对于传统的“嗅探器”技术，效率也会大大提高。
目前可应用在石油化工、天然气、电力、环保执法等领域。
红外热像仪根据波长的不同，可以检测出多达几十种气体，这就要求企业需要根据自身需求选择合适的红外热像仪型号。
本期内容谱盟光电整理了菲力尔光学气体成像（OGI）用红外热像仪所有型号，希望能够对您有所帮助。
一、FLIR GF304制冷剂的光学气体成像FLIR GF304是一款气体成像型红外热像仪，专用于在不停止作业的情况下检测制冷剂。
制冷剂普遍应用于全球食品生产、存储及销售所使用的工业制冷系统中。
制冷剂还用于化学、制药和汽车业以及空调系统。
为保持商品的凉爽状态，工业制冷系统的持续运行就变得非常重要。
此外，制冷剂更换或充装也是一项耗费金钱的工作。
尽管制冷剂在许多行业中都起着重要作用，但它可能危害环境，地方法律法规可能对其做了限用规定。
这就是快捷检漏是重中之重的原因所在。
二、FLIR GF306专为六氟化硫（SF6）和氨气而设计FLIR GF306能够在不断开高压设备电源或停止作业的情况下显示并准确找到SF6和氨气的泄漏点。
这款便携式热像仪能够在安全距离以外检测泄漏，大大保证了操作人员的安全，此外，其还能够对危害环境的气体进行跟踪，具有环保效益。
在电力行业中，将SF6作为绝缘气体和淬火介质用于气体绝缘变电站和断路器，氨气产生于氨厂，主要用于化肥生产。
三、FLIR GF309穿透火焰检测加热炉FLIR GF309红外热像仪应用于工业炉窑、化学加热器和燃煤锅炉的高温检测，作业过程无需中断。
红外热像仪的功能介绍
红外热像仪的功能介绍美国福禄克热像仪是利用红外探测器和光学成像物镜接受被测目标的红外辐射能量分布图形反映到红外探测器的光敏元件上，从而获得红外热像图，这种热像图与物体表面的热分布场相对应。
通俗地讲红外热像仪就是将物体发出的不可见红外能量变更为可见的热图像。
热图像的上面的不同颜色代表被测物体的不同温度。
美国福禄克热像仪是备受客户青睐的一个品牌，广泛应用于料子讨论、电子研发、机械工艺、生物科学、化学物流讨论等多个领域，很多人都觉得红外热像仪使用特别简单，但还有新手表示对它焦距的调整还有些迷茫。
美国福禄克热像仪如何调整焦距您可以在红外图像存储后对图像曲线进行调整，但是您无法在图像存储后更改焦距，也无法除去其他紊乱的热反射。
保证时间操作正确性将躲避现场的操作失误。
认真调整焦距！假如目标上方或四周背景的过热或过冷的反射影响到目标测量的性时，试着调整焦距或者测量方位，以削减或者除去反射影响。
（FoRD的意思是：Focus焦距，Range范围,Distance距离）（1）选择正确的测温范围您是否了解现场被测目标的测温范围？为了得到正确的温度读数，请务必设置正确的测温范围。
当察看目标时，对美国福禄克热像仪的温度跨度进行微调将得到*佳的图像质量。
这也将同时会影响到温度曲线的质量和测温精度。
（2）了解大的测量距离当您测量目标温度时，请务必了解能够得到测温读数的大测量距离。
对于非制冷微热量型焦平面探测器，要想精准地判别目标，通过热像仪光学系统的目标图像必须占到9个像素，或者更多。
假如仪器距离目标过远，目标将会很小，美国福禄克热像仪测温结果将无法正确反映目标物体的真实温度，由于红外热像仪此时测量的温度平均了目标物体以及四周环境的温度。
为了得到*的测量读数，请将目标物体尽量充足仪器的视场。
显示充足的景物，才略够判别出目标。
与目标的距离不要小于热像仪光学系统的*小焦距，否则不能聚焦成清楚的图像。
详情点击：美国福禄克热像仪如何调整焦距红外热像仪可以通过探测被测物体的温度分布来发觉被测物体的实在信念，包含物体的内部构成以及实在位置。
FLIR红外热像仪参数
FLIR红外热像仪参数
作为典型的高端应用设备，随着制造工艺的不断精进，红外热像仪的各方面性能在当今有了非常明显的提升，在这里就系统介绍一下红外热像仪的主要参数。
1、帧频帧频是指1秒钟内，热像仪能够完成图像拍摄、处理、显示的数量。
传感器响应越快，内部电路处理速度越高，则可实现的帧频越大。
高帧频的热像仪适合抓拍高速物体的温度场分布。
比较适合于科研和军工研究。
2、像素阵列和像元间距目前的红外热像仪探测器为非制冷焦平面探测器，其生产过程中在氧化钒或多晶硅材料上加工出阵列排布的传感器单元，每个单元之间有一定的间距。
3、测温准确度精度是指在红外热像仪在环境、温度、湿度、距离、辐射率校正的情况下，红外热像仪测温的最大误差与仪器量程之比的百分数。
4、显示方式这一点，据专业人士介绍，通常是指热像仪屏幕的显示是黑白显示还是伪彩显示。
5、温度测定范围对于热像仪来说，正常工作的过程中，总是会有一定的温度测定范围，它是指测定温度的最低限与最高限的温度值的范围。
6、温度分辨率温度分辨率具体是指衡量红外热像仪的重要参数指标，温度分辨率是指探测器对被测物体温度变化感应的灵敏程度。
温度分辨率越小越好。
温度分辨率的计量和测定是在特定的条件下的完成的。
flir红外热像仪使用说明书
FLIR红外热像仪使用说明书简介FLIR红外热像仪是一种用于检测和显示物体表面温度分布的设备。
它通过测量物体发射的红外辐射来生成热像，并将其转化为可视化图像，帮助用户在各种应用场景中进行温度分析和故障诊断。
本使用说明书将详细介绍FLIR红外热像仪的功能、操作方法、注意事项以及常见问题解答，以帮助用户正确、安全地使用该设备。
目录1.功能介绍2.设备规格3.操作方法– 3.1 开机与关机– 3.2 菜单选项– 3.3 图像浏览与保存– 3.4 温度测量与标定4.注意事项与安全操作5.常见问题解答1. 功能介绍FLIR红外热像仪具有以下主要功能： - 红外图像实时显示：能够即时获取并显示物体表面的红外热图。
- 温度测量：支持对物体表面温度的准确测量，提供最大、最小和平均温度值。
- 图像和视频保存：可以将红外图像和视频保存到内部存储器或外部存储设备中，方便后续分析和报告生成。
- 色彩调节：支持对热图颜色调色板进行调整，以适应不同的应用场景。
- 自动和手动对焦：可以选择自动对焦功能，也可以手动调整焦距来获得清晰的图像。
2. 设备规格FLIR红外热像仪的主要规格如下： - 红外分辨率：XX×XX像素 - 温度测量范围：-XX℃至XX℃ - 温度测量精度：±X℃或±X%（取较大值） - 显示屏尺寸：X英寸- 存储容量：XXGB（可扩展） - 电池续航时间：约X小时 - 重量：约X克3. 操作方法3.1 开机与关机1.按下电源按钮，等待设备启动。
2.在启动界面显示完毕后，设备即可进入工作状态。
3.若要关机，长按电源按钮直至设备关闭。
3.2 菜单选项FLIR红外热像仪提供了多个菜单选项以满足不同的需求： - 图像模式：选择红外、可见光或混合模式显示图像。
- 视频录制：设置录制参数，开始或停止视频录制。
- 图像保存：选择保存格式和路径，保存当前图像。
- 温度单位：选择温度显示单位，如摄氏度或华氏度。
FLIR说明书
世界第六感3.5英寸明亮触摸屏/图像捕捉手动调焦LED灯&激光指示器310万像素可见光相机安装于T640和T660的取景器大型4.3英寸电容式触摸屏/图像捕捉500万像素数码相机LED灯&激光指示器手动调焦带MSX的图像FLIR 2-10年保修所有的T系列红外热像仪，凡在购买之日起T系列极致功能型号FLIR T420FLIR T440FLIR T460 成像与光学参数热灵敏度/NETD<0.04°C@+30°C <0.04°C@+30°C<0.03°C@+30°C数字变焦2倍与4倍变焦2倍，4倍与8倍变焦2倍，4倍与8倍变焦测量精度±2°C或读数的2%±2°C或读数的2%±1°C或读数的±1%(限制温度)±2°C或读数的2%目标温度范围-20°C至+120°C； 0°C至+650°C -20°C至+120°C； 0°C至+650°C；+250°C至+1200°C-20°C至+120°C； 0°C至+650°C；+250°C至+1500°C测量分析线温分布图1条线温分布图，含最高/最低温度值1条线温分布图，含最高/最低温度值自动热点/冷点检测区域内自动标记热点或冷点；热/冷点温度数据显示区域或线温图内自动标记热点或冷点；热/冷点温度数据显示区域或线温图内自动标记热点或冷点；热/冷点温度数据显示测量预设值无测量，中心点，热点，冷点，3个测温点，热点-点，热点-温度无测量，中心点，热点，冷点，3个测温点，热点-点，热点-温度，用户预设值1，用户预设值2无测量，中心点，热点，冷点，3个测温点，热点-点，热点-温度，用户预设值1，用户预设值2用户预设值用户可选择和组合任何数量的测温点/输入框/圆圈/线温分布图/温差进行测量用户可选择和组合任何数量的测温点/输入框/圆圈/线温分布图/温差进行测量设置设置命令保存选项，可编程按钮，预设值选项，热像仪设置，Wi-Fi，指南针，蓝牙，语言，时间&单位，热像仪信息定义用户预设值，预设值选项，保存选项，可编程按钮，热像仪设置，Wi-Fi，指南针，蓝牙，语言，时间&单位，热像仪信息定义用户预设值，预设值选项，保存选项，可编程按钮，热像仪设置，Wi-Fi，指南针，蓝牙，语言，时间&单位，热像仪信息草图在热图像/数码图片绘图或添加预定义标记在热图像/数码图片绘图或添加预定义标记热像仪视频流录制全辐射红外视频录制CSQ存储至记忆卡中非辐射红外视频录制MPEG-4视频存储至记忆卡中MPEG-4视频存储至记忆卡中MPEG-4视频存储至记忆卡中可见光视频录制MPEG-4视频存储至记忆卡中MPEG-4视频存储至记忆卡中MPEG-4视频存储至记忆卡中视频流录制全辐射红外视频流使用USB全辐射传输至PC或通过Wi-Fi全辐射传输至移动设备使用USB全辐射传输至PC或通过Wi-Fi全辐射传输至移动设备使用USB全辐射传输至PC或通过Wi-Fi全辐射传输至移动设备非辐射红外视频流使用Wi-Fi传输MPEG-4视频使用USB传输未压缩彩色视频使用Wi-Fi传输MPEG-4视频使用USB传输未压缩彩色视频使用Wi-Fi传输MPEG-4视频使用USB传输未压缩彩色视频可见光视频流使用Wi-Fi传输MPEG-4视频使用USB传输未压缩彩色视频使用Wi-Fi传输MPEG-4视频使用USB传输未压缩彩色视频使用Wi-Fi传输MPEG-4视频使用USB传输未压缩彩色视频成像与光学参数红外分辨率320x240像素UltraMax(超级放大)功能有(增强到640x480像素)视场角(FOV)/最小焦距25°x19°/0.4 m焦距18 mm空间分辨率(IFOV)1.36 mrad图像帧频60 Hz调焦自动(单次拍摄)或手动探测器参数探测器类型焦平面阵列(FPA)，非制冷型红外探测器波长范围7.5-13 µm图像显示显示器触摸屏,3.5 in. LCD显示器,320x480像素自动定向自动切换为横立或竖立模式MSX(多波段动态成像）带有细节增强显示的热图像图像调节自动或手动测量分析点测温5区域测温5个区域(输入框或圆圈),含最大值/最小值/平均值温差各温度测量值与参考温度之间的温度差参考温度使用温差手动设置发射率校正0.01至1.0,或从材料清单中选择测量校正发射率，反射温度，相对湿度，大气温度，目标距离，外部红外窗口补偿调色板铁红色，彩虹色，高对比彩虹色，白热，黑热，极光色，熔岩色报警颜色报警(等温线)高于/低于及温度区间测量功能报警针对选定测量功能执行的声音/可视报警(过高/过低)甄别温差报警(发声)服务功能热像仪软件升级使用PC软件F LIR Tools图像存储图像存储记忆卡存储标准JPEG图片,包括数码图片和测量数据图像存储模式以相同的JPEG格式同步存储热图像和数码图片,可选择以单独的JPEG格式存储数码图片延时拍摄15秒-24小时图像注释(静止图像)声音60秒(通过蓝牙)，与图像一同存储文本添加表格选择预定义模板或在F LIR Tools中创建个性化模板图像描述添加简短说明(存储于JPEG exif标签中)METERLiNK无线连接(蓝牙功能)至带有METERLiNK功能的FLIR仪表报告生成热像仪内生成含红外和可见光图像的即时报告(*.pdf文件)；带有报告生成功能的单独PC软件地理信息系统指南针将热像仪方位直接添加至每张静止图像中数码相机内置数码相机310万像素，带LED灯(图片可作为单独的图像)数码相机，焦距固定焦距数码相机，视场角(FOV)可根据红外镜头调节内置数码镜头参数FOV 53°x41°数码相机,屏幕高宽比4:3激光指示器激光由专用按钮激活激光对准位置自动显示在红外图像上激光分类2级激光类型半导体AlGaInP二极管激光激光功率 1 mW激光波长635 nm(红色)数据通信接口接口mini-USB，USB-A，蓝牙，Wi-Fi,复合视频输出METERLiNK/蓝牙通过耳机和外部传感器通信Wi-Fi点对点(Ad-Hoc)或基础设施(网络)SD卡1个适用于可拆卸SD存储卡的插槽USBUSB USB-A:连接外部USB设备，mini-USB-B：从/向PC传输数据或未压缩彩色视频USB，标准迷你USB-B：2.0复合视频视频输出复合视频视频,标准CVBS (ITU-R-BT.470 PAL/SMPTE 170M NTSC)视频，连接器类型4针3.5mm插孔无线电Wi-Fi标准：802.11 b/g，频率范围：2412–2462 MHz，最大输出功率：15 dBmMETERLiNK/蓝牙频率范围：2402-2480 MHz天线内置电源系统电池类型可充电锂离子电池电池电压 3.7 V电池容量+20°C至+25°C时4.4 Ah电池工作时间+25°C环境温度以及一般用途时约4小时充电系统直充(交流适配器或12V车载充电器)或双座充电器充电时间4h充满电量的90%，由LED灯指示充电状态充电温度0°C至+45°C电源管理自动关机与睡眠模式(用户选择)交流电运行交流电适配器，90–260 VAC输入，12V输出至热像仪由睡眠模式启动的时间瞬时超短环境参数工作温度范围-15°C至+50°C储存温度范围-40°C至+70°C湿度(工作和存储)IEC 60068-2-30/24小时，95%相对湿度，+25°C至+40°C/2 次循环电磁兼容性(EMC)ETSI EN 301 489-1(无线电)ETSI EN 301 489-17EN 61000-6-2(抗干扰)EN 61000-6-3(抗辐射)FCC 47 CFR第15部分B类(抗辐射)ICES-003抗无线电干扰ETSI EN 300 489328FCC第15.247部分RSS-210磁场EN 61 000-4-8，连续场测试等级5(适用于苛刻的工业环境)封装IP 54 (IEC 60529)抗撞击25 g (IEC 60068-2-29)抗振性 2 g (IEC 60068-2-6)安全EN/UL/CSA/PSE 60950-1物理参数热像仪重量(含电池)0.855 kg热像仪尺寸(长x宽x高)内置镜头前伸时106x201x125mm三脚架安装UNC ¼"-20(需要适配器)材料聚碳酸酯+ABS树脂(PC-ABS)熔铸式镁合金热塑性弹性塑料(TPE)颜色石墨灰和黑色运输信息带有镜头的红外热像仪；电池(2块)；电池充电器；蓝牙耳机；热像仪镜头盖；校验证书；F LIR Tools下载卡；用户文档CD-ROM光盘；打印文档；硬质便携箱；存储卡；颈带；具有多种插头的电源；遮阳罩；USB数据线；视频电缆型号FLIR T600 FLIR T610 FLIR T620 FLIR T640FLIR T660成像与光学参数红外分辨率480x360像素640x480像素640x480像素640x480像素640x480像素UltraMax(超级放大)功能无有(增强到1280x960像素)有(增强到1280x960像素)有(增强到1280x960像素)有(增强到1280x960像素)热灵敏度/NETD<0.04°C@ +30°C<0.04°C@ +30°C<0.04°C@+30°C<0.03°C@+30°C<0.02°C@+30°C空间分辨率IFOV(25°镜头)0.92 mrad0.68 mrad0.68 mrad0.68 mrad0.68 mrad调焦自动(单次拍摄)或手动自动(单次拍摄)或手动自动(单次拍摄)或手动连续,自动(单次拍摄)或手动连续,自动(单次拍摄)或手动数字变焦1-4倍连续变焦1-4倍连续变焦1-4倍连续变焦1-8倍连续变焦1-8倍连续变焦图像显示取景器内置800x480像素内置800x480像素测量精度±2°C或读数的2% ±2°C或读数的2% ±2°C或读数的2% ±2°C或读数的2% ±1°C或读数的±1%(限制温度)±2°C或读数的2%目标温度范围-40°C至 +150°C；+100°C至+650°C -40°C至 +150°C；+100°C至+650°C-40°C至 +150°C；+100°C至+650°C-40°C至 +150°C；+100°C至+650°C ；+ 300°C 至+2000°C-40°C至 +150°C；+100°C至+650°C；+ 300°C 至+2000°C测量分析线温分布图1条线温分布图，含最高/最低温度值1条线温分布图，含最高/最低温度值自动热点/冷点检测区域内自动标记热点或冷点；热/冷点温度数据显示区域内自动标记热点或冷点；热/冷点温度数据显示区域内自动标记热点或冷点；热/冷点温度数据显示区域或线温图内自动标记热点或冷点；热/冷点温度数据显示区域或线温图内自动标记热点或冷点；热/冷点温度数据显示用户预设值测温点/输入框/圆圈/温差测温点/输入框/圆圈/温差测温点/输入框/圆圈/温差测温点/输入框/圆圈/温差/线温分布图测温点/输入框/圆圈/温差/线温分布图设置设置命令定义用户预设值，保存选项，可编程按钮，预设值选项，热像仪设置，Wi-Fi，蓝牙，语言，时间&单位，热像仪信息定义用户预设值，保存选项，可编程按钮，预设值选项，热像仪设置，Wi-Fi，蓝牙，语言，时间&单位，热像仪信息，GPS&指南针定义用户预设值，保存选项，可编程按钮，预设值选项，热像仪设置，Wi-Fi，蓝牙，语言，时间&单位，热像仪信息，GPS&指南针定义用户预设值，保存选项，可编程按钮，预设值选项，热像仪设置，Wi-Fi，蓝牙，语言，时间&单位，热像仪信息，GPS&指南针定义用户预设值，保存选项，可编程按钮，预设值选项，热像仪设置，Wi-Fi，蓝牙，语言，时间&单位，热像仪信息，GPS&指南针图像注释(静止图像)报告生成带有报告生成功能的单独PC软件带有报告生成功能的单独PC软件带有报告生成功能的单独PC软件带有报告生成功能的单独PC软件带有报告生成功能的单独PC软件热像仪中生成即时报告(*.pdf文件)热像仪中生成即时报告(*.pdf文件)热像仪中生成即时报告(*.pdf文件)热像仪中生成即时报告(*.pdf文件)地理信息系统GPS将位置数据从内置GPS自动添加至每张静止图像中将位置数据从内置GPS自动添加至每张静止图像中将位置数据从内置GPS自动添加至每张静止图像中将位置数据从内置GPS自动添加至每张静止图像中指南针将热像仪方位直接添加至每张静止图像中将热像仪方位直接添加至每张静止图像中将热像仪方位直接添加至每张静止图像中将热像仪方位直接添加至每张静止图像中热像仪视频流录制全辐射红外视频录制CSQ存储至记忆卡中非辐射红外视频录制MPEG-4 视频存储至记忆卡中MPEG-4 视频存储至记忆卡中MPEG-4 视频存储至记忆卡中MPEG-4 视频存储至记忆卡中MPEG-4 视频存储至记忆卡中可见光视频录制MPEG-4 视频存储至记忆卡中MPEG-4 视频存储至记忆卡中MPEG-4 视频存储至记忆卡中MPEG-4 视频存储至记忆卡中MPEG-4 视频存储至记忆卡中视频流录制全辐射红外视频流使用USB全辐射传输至PC；通过Wi-Fi 全辐射传输至移动设备使用USB全辐射传输至PC；通过Wi-Fi 全辐射传输至移动设备使用USB全辐射传输至PC；通过Wi-Fi 全辐射传输至移动设备使用USB全辐射传输至PC；通过Wi-Fi 全辐射传输至移动设备非辐射红外视频流使用Wi-Fi传输MPEG-4视频使用USB传输未压缩彩色视频使用Wi-Fi传输MPEG-4视频使用USB传输未压缩彩色视频使用Wi-Fi传输MPEG-4视频使用USB传输未压缩彩色视频使用Wi-Fi传输MPEG-4视频使用USB传输未压缩彩色视频使用Wi-Fi传输MPEG-4视频使用USB传输未压缩彩色视频可见光视频流使用Wi-Fi传输MPEG-4视频使用USB传输未压缩彩色视频使用Wi-Fi传输MPEG-4视频使用USB传输未压缩彩色视频使用Wi-Fi传输MPEG-4视频使用USB传输未压缩彩色视频使用Wi-Fi传输MPEG-4视频使用USB传输未压缩彩色视频使用Wi-Fi传输MPEG-4视频使用USB传输未压缩彩色视频成像与光学参数视场角(FOV)/最小焦距25°x19°/0.25 m镜头识别自动图像帧频30 Hz数字图像增强自适应数字降噪探测器参数探测器类型焦平面阵列(FPA)，非制冷型红外探测器波长范围7.5–14 µm探测器像元间距17 µm图像显示显示器内置触摸屏,4.3 in.宽屏LCD显示器,800x480像素显示器类型电容式触摸屏自动定向自动切换为横立或竖立模式自动图像调节连续调节，基于直方图手动图像调节基于线温分布图；可调节电平/跨度/最大值/最小值图像显示模式红外图像全彩色红外图像可见光图像全彩色可见光图像多波段动态成像(MSX)热图像带有细节增强显示的热图像画中画(PiP)可见光图像上设有可调节和可移动的红外区域测量分析点测温10区域测温5个区域(输入框或圆圈),含最大值/最小值/平均值测量预设值无测量，中心点，热点，冷点，用户预设值1，用户预设值2温差各温度测量值与参考温度之间的温度差参考温度使用温差手动设置大气传递校正自动，基于距离、大气温度及相对湿度的输入值光学镜头传输校正自动，基于内部传感器发出的信号发射率校正0.01至1.0,或从材料清单中选择发射率表预定义材料的发射率表反射表观温度校正自动，基于反射温度输入值温差各温度测量值与参考温度之间的温度差参考温度使用温差手动设置温差各温度测量值与参考温度之间的温度差报警颜色报警(等温线)高于/低于及温度区间测量功能报警针对选定测量功能执行的声音/可视报警(过高/过低)服务功能热像仪软件升级使用PC软件F LIR Tools图像存储图像存储记忆卡存储标准JPEG图片,包括数码图片和测量数据存储介质可拆卸SD存储卡图像存储模式以相同的JPEG格式同步存储热图像和数码图片，可选择以单独的JPEG格式存储数码图片延时拍摄15秒-24小时文件格式标准JPEG，包含测量数据文件格式，可见光图像标准JPEG格式，自动与对应的热图像关联图像注释(静止图像)声音60秒(通过蓝牙)，与图像一同存储文本添加表格选择预定义模板或在F LIR Tools中创建个性化模板图像描述添加简短说明(存储于JPEG exif标签中)草图在热图像/数码图片绘图或添加预定义标记METERLiNK无线连接(蓝牙功能)至带有METERLiNK功能的FLIR仪表数码相机内置数码相机500万像素，带LED灯(图片可作为单独的图像)数码相机，视场角(FOV)可根据红外镜头调节视频灯内置LED灯激光指示器激光由专用按钮激活激光对准位置自动显示在红外图像上激光分类2级激光类型半导体AlGaInP二极管激光，1 mW， 635 nm(红色)数据通信接口接口mini-USB，USB-A，蓝牙，Wi-Fi,数字视频输出METERLiNK/蓝牙通过耳机和外部传感器通信Wi-Fi点对点(adhoc)或基础设施(网络)SD卡1个适用于可拆卸SD存储卡的插槽USBUSB USB-A:连接外部USB设备，mini-USB-B：从/向PC传输数据或未压缩彩色视频USB(Std)，标准USB 2.0高速接口视频输出视频输出数字视频输出(DVI)视频，连接器类型HDMI兼容无线电：Wi-Fi标准：802.11 b/g，频率范围：2412–2462 MHz，最大输出功率：15 dBmMETERLiNK/蓝牙频率范围：2402-2480 MHz天线内置电源系统电池类型可充电锂离子电池电池工作时间25°C一般用途时 > 2.5小时充电系统直充(交流适配器或12V车载充电器)或双座充电器充电时间 2.5h充满电量的90%，由LED灯指示充电状态充电温度0°C至+45°C以太网供电运行AC适配器90-260VAC,50/60Hz或12V车载供电(带有标准插头的电缆，可选配)电源管理自动关机与睡眠模式(用户选择)环境参数工作温度范围-15°C至+50°C储存温度范围-40°C至+70°C湿度(工作和存储)IEC 60068-2-30/24小时，95%相对湿度，+25°C至+40°C/2 次循环电磁兼容性(EMC)ETSI EN 301 489-1(无线电)，ETSI EN 301 489-17，EN 61000-6-2(抗干扰)，EN 61000-6-3(抗辐射)，FCC 47 CFR第15部分B类(抗辐射)，ICES-003抗无线电干扰ETSI EN 300 489328，FCC第15.247部分，RSS-210封装IP 54 (IEC 60529)抗撞击25 g (IEC 60068-2-29)抗振性 2 g (IEC 60068-2-6)安全性EN/UL/CSA/PSE 60950-1物理参数重量1.3 kg (2.87 lb.)热像仪尺寸，不含镜头(长x宽x高)143x195x95mm(5.6x7.7x3.7 in.)三脚架安装UNC ¼"-20外壳材料镁合金运输信息带有镜头的红外热像仪；电池(2块)；电池充电器；蓝牙耳机；校验证书；FLIR Tools下载卡；用户文档CD-ROM 光盘；打印文档；HDMI-DVI数据线；HDMI-HDMI数据线；硬质便携箱；镜头盖；存储卡；颈带；具有多种插头的电源；三脚架适配器；USB数据线本文所述设备如用于出口，须获得美国政府的授权。
红外热像仪原理、主要参数和应用
红外热像仪原理、主要参数和应用红外热像仪原理、主要参数和应用1. 红外线发现与分布1672年人们发现太阳光(白光)是由各种颜色的光复合而成的。
当时，牛顿做出了单色光在性质上比白光跟简单的著名结论。
我们用分光棱镜可把太阳光(白光)分解为红、橙、黄、绿、青、蓝、紫等单色光。
1800年英国物理学家赫胥尔从热的观点来研究各色光时，发现了红外线。
红外线的发现标志着人类对自然的又一个飞跃。
随着对红外线的的不断探索与研究，已形成红外技术这个专门学科领域。
红外线的波长在0.76--100μM之间,按波长的范围可分为近红外、中红外、远红外、极远红外四类，它在电磁波连续频谱中的位置是处于无线电波与可见光之间的区域。
红外线辐射是自然界存在的一种最为广泛的电磁波辐射，它是基于任何物体在常规环境下都会产生自身的分子和原子无规则的运动，并不停地辐射出热红外能量，分子和原子的运动愈剧烈，辐射的能量愈大，反之，辐射的能量愈小。
温度在绝对零度以上的物体，都会因自身的分子运动而辐射出红外线。
通过红外探测器将物体辐射的功率信号转换成电信号，成像装置的输出的就可以完全一一对应地模拟扫描物体表面温度的空间分布，经电子系统处理后传至显示屏上，得到与物体表面热分布相应的热像图。
运用这一方法，便能实现对目标进行远距离热状态图像成像和测温并进行分析判断。
2. 红外热像仪的原理红外热像仪是利用红外探测器、光学成像物镜和光机扫描系统(目前先进的焦平面技术则省去了光机扫描系统)接受被测目标的红外辐射能量分布图形反映到红外探测器的光敏元上，在光学系统和红外探测器之间，有一个光机扫描机构(焦平面热像仪无此机构)对被测物体的红外热像仪进行扫描，并聚焦在单元或分光探测器上，由探测器将红外辐射能转换电信号，经放大处理、转换为标准视频信号通过电视屏或监测器显示红外热像图。
这种热像图与物体表面的分布场相对应；实际上是被测目标物体各部分红外辐射的热像分布图由于信号非常弱，与可见光相比缺少层次和立体感，因此，在实际动作过程中为更有效地判断被测目标的红外热场，常采用一些辅助措施来增加仪器的实用功能，如图像亮度、对比度的控制，实际校正，伪色彩描绘等高线和直方进行运算、打印等。
FLIR FC-T2 热成像传感器产品说明书
FLIR FC-T2 sensors are perfect for traffic monitoring. The thermalsensor can “see” vehicles in all conditions. Vehicles in traffic look thesame to the sensor in broad day light or in the darkest of nights. Theycan operate in poor weather and through light fog. Thermal sensorsproduce an image in practically all weather conditions and can evensee through certain types of smoke.Thermal sensors are not hindered by reflections from sun glare,shadows, or headlights on wet pavement.FLIR FC-T2 sensors can be positioned so the horizon is in the fieldof view. This allows for more advanced detection than typical opticalsensor systems.• VEHICLE DETECTION AT INTERSECTIONS• ROAD SIDE MONITORING• MONITORING TRAFFIC IN TUNNELS• HIGHWAY TRAFFIC MANAGEMENTHIGH IMAGE QUALITY The FLIR FC T2-Series are equipped with a maintenance free uncooledmicrobolometer detector that produces high quality thermal images on whichthe smallest of details can be seen.DIFFERENT LENS OPTIONS AND RESOLUTIONSFLIR Systems offers the FLIR FC T2-Series with different lens options. Fivelens types are available in QVGA resolution, and four lens types in VGAresolution.EASY TO INSTALL All FLIR FC-T2 Series thermal imaging sensor can be installed on existinginfrastructure. There is no need for huge civil works or to open up the road.They can be easily integrated into any existing infrastructure providing earlydetection and visibility 24/7 all the year round. They also provide two methodsfor connecting the video output cable: BNC and Connector-Less.DESIGNED FOR USE IN HARSH ENVIRONMENTSThe FC-T2 Series are extremely rugged systems. Their vital core is wellprotected, meeting IP66 requirements, against dust and water ingress. Theyoperate between -50 ºC and +75 ºC. Perfect for all climates.VIDEO ANALYTICSThe FLIR FC-T2 Series works perfectly together with video analytics, such asFLIR’s VIP 3D Detection Boards. Thermal images are often used for vehiclepresence detection at signalized intersections, and for 24/7 traffic monitoring Normal visionThermal visionFLIR FC-T2 SeriesThermal Imaging Sensors for Traffic MonitoringImaging SpecificationsSpecifications are subject to change without notice. ©Copyright 2016, FLIR Systems, Inc. All other brand and product names are trademarks of their respective owners. The images displayed may not be representative of the actual resolution of the sensor shown. Images for illustrative purposes only. (Created 10/16)PORTLAND Corporate Headquarters FLIR Systems, Inc.27700 SW Parkway Ave.Wilsonville, OR 97070USA PH: +1 866.477.3687SANTA BARBARA FLIR Systems, Inc.70 Castilian Drive.Goleta, CA 93117USA PH: +1 866.477.3687BELGIUM FLIR Systems Trading Belgium BVBA Luxemburgstraat 22321 Meer Belgium PH: +32 (0) 3665 5100FLIR ITS Hospitaalweg 1B B-8510 Marke Belgium PH: +32 (0)56 37 22 00UK FLIR Systems UK 2 Kings Hill Avenue Kings Hill West Malling - Kent ME19 4AQ United Kingdom PH: +44 (0)1732 220 011FC-T2 Series: version specific specifications NASDAQ: FLIR。
flir红外热像仪使用说明
FLIR红外热像仪使用说明一、概述FLIR红外热像仪是一种高科技设备，用于检测和显示物体的红外辐射热能分布。
它可以帮助用户实时观察热能分布，检测热量泄露、电气故障、建筑缺陷等问题。
本文将详细介绍FLIR红外热像仪的使用方法和注意事项。
二、使用方法1. 系统启动启动FLIR红外热像仪前，请确保电池电量充足或连接好电源适配器。
按下电源开关，红外热像仪将开始启动。
2. 操作界面FLIR红外热像仪的操作界面主要由显示屏、控制按钮和菜单组成。
通过控制按钮，用户可以选择不同的功能和菜单。
3. 测量模式FLIR红外热像仪提供多种测量模式，包括温度测量、热点测量、区域测量等。
用户可以根据需要选择不同的模式。
4. 图像调节在观察红外图像时，可以进行图像调节，以便更清晰地显示目标物体的热能分布。
常见的图像调节功能包括亮度、对比度、色彩等。
5. 图像保存FLIR红外热像仪可以将观察到的图像保存下来，方便后续分析和报告。
用户可以选择保存整个图像或者指定区域。
6. 数据传输FLIR红外热像仪支持通过USB或WiFi等方式将数据传输到电脑或其他设备。
用户可以通过数据传输进一步分析和处理图像数据。
三、注意事项1. 安全操作在使用FLIR红外热像仪时，请注意以下安全事项：•避免直接观察强光源，以免对眼睛造成伤害；•不要将红外热像仪暴露在高温或潮湿的环境中；•使用时请保持稳定，避免摔落或碰撞。
2. 使用环境FLIR红外热像仪适用于室内和室外环境，但在极寒或极热的情况下可能会影响测量结果。
在极端环境中使用时，请根据产品规格进行相应调整。
3. 清洁与维护保持FLIR红外热像仪的镜头和显示屏干净，可以使用纯净的气体吹扫或柔软的布进行清洁。
保持设备干燥，并定期检查电池电量。
4. 存储与运输在存储和运输FLIR红外热像仪时，请将其置于干燥、防尘、防震的环境中。
避免与其他尖锐或有腐蚀性的物体接触。
5. 使用指南详细的使用指南和操作说明，请参考官方提供的用户手册。
FLIR红外热像仪简介
FLIR红外热像仪简介？
FLIR Systems Inc, (NASDAQ: FLIR) 作为创新成像系统制造领域的领军企业，其产品范围涉及红外热像仪、航空摄像机和机械检测系统等。
FLIR热像仪产品已在全球60余个国家内的工商业及政府领域中发挥了重要作用。
FLIR红外热成像仪已广泛应用于在线热成像、过程监测以及机械设备状态监测等工业领域。
红外热像仪不仪能够帮助我们看到实时热图像，而且还能通过红外视频及相关温度测量数据来进行过程控制及事前报警。
FLIR红外热像仪可以做什么？
红外成像是唯一一种可以将热信息瞬间可视化，并加以验证的诊断技术。
FLIR红外热像仪通过非接触温度测量加以量化。
因为几乎所有设备在发生故障前都会产生发热现象。
红外成像技术能够在设备发生故障之前，快速、准确、安全的发现故障。
FLIR红外热像仪可以避免因此造成的生产停工、产量下降、能源损耗、火灾甚至灾难性故障所带来的高昂代价。
红外热像仪原理及用途 热像仪技术指标
红外热像仪原理及用途热像仪技术指标红外热成像技术是一项前途广阔的高新技术。
比0.78微米长的电磁波位于可见光光谱红色以外，称为红外线或称红外辐射，是指波长为0.78～1000微米的电磁波，其中波长为0.78～2.0微米的部分称为近红外，波长为 2.0～1000微米的部分称为热红外线。
自然界中，一切物体都可以辐射红外线，因此利用探测仪测量目标本身与背景间的红外线差可以得到不同的热红外线形成的红外图像。
目标的热图像和目标的可见光图像不同，它不是人眼所能看到的可见光图像，而是表面温度分布图像。
红外热成像使人眼不能直接看到表面温度分布，变成可以看到的代表目标表面温度分布的热图像。
全部温度在确定零度（—273℃）以上的物体，都会不停地发出热红外线。
红外线（或热辐射）是自然界中存在较为广泛的辐射，它还具有两个紧要的特性：（1）物体的热辐射能量的大小，直接和物体表面的温度相关。
热辐射的这个特点使人们可以利用它来对物体进行无需接触的温度测量和热状态分析，从而为工业生产，节省能源，保护环境等方面供应了一个紧要的检测手段和诊断工具。
（2）大气、烟云等吸取可见光和近红外线，但是对3～5微米和8～14微米的热红外线却是透亮的。
因此，这两个波段被称为热红外线的“大气窗口” 。
利用这两个窗口，使人们在完全无光的夜晚，或是在烟云密布的战场，清楚地察看到前方的情况。
由于这个特点，热红外成像技术在军事上供应了先进的夜视装备，并为飞机、舰艇和坦克装上了全天候前视系统。
这些系统在现代战争中发挥了特别紧要的作用。
红外热像仪应用的范围随着人们对其认得的加深而愈来愈广泛：用红外热像仪可以特别快捷，探测电气设备的不良接触，以及过热的机械部件，以免引起严重短路和火灾。
对于全部可以直接看到的设备，红外热成像产品都能够确定全部连接点的热隐患。
对于那些由于屏蔽而无法直接看到的部分，则可以依据其热量传导到外面的部件上的情况，来发觉其热隐患，这种情况对传统的方法来说，除了解体检查和清洁接头外，是没有其它的方法。
FLIR M系列红外热像仪探冰技术说明书
由于冰中的气泡和其他缺陷分散了雷达信号，所以使用雷达很难发现冰川的踪迹。
许多经验丰富的航海者证明，雷达探冰非常艰难。
即使是大型冰山反馈的雷达信号，其强度也远低于船舶目标反馈的雷达信号，原因是冰（特别是雪）的雷达反射率低于钢的雷达反射率。
因此，冰目标的检测难度相当大，尤其是他们有低矮或光滑的外形时。
冰块从冰山上脱落之后，产生的较大冰块称为小冰山，较小部分称为残碎冰山。
残碎冰山更难被雷达探测。
这在波涛汹涌的海洋条件下更是如此，从浮冰 反馈回的雷达信号可能会消失在所谓的“海面干扰”里，也就是说，因为海浪在雷达图像上显示，因此很难区分冰和海浪。
在白天，如果雷达不能检测到冰，但在一定条件下还可以通过目测来弥补。
这需要有良好的能见度，但是，在漫长的极夜，由于缺乏光而变得极其困难，即使偶尔有几小时的日光，其能见度可能受到雾或雪的限制。
在北极的开放水域期间，雾极其常见，无惧冰山！增加极地地区海上旅行的安全性使用红外热像仪探冰许多航海者都认为地球的极地是世界上最具环境挑战性的区域。
极为漫长的夜晚，恶劣的天气和冰山，使得穿越北极和南极水域极其危险。
现在，使用FLIR Systems公司的红外热像仪可以使这些旅行安然无忧。
红外热成像技术可以帮助航海者找到游刃于冰山之间的最安全路径。
在测试中，两种型号的M系列红外热像仪安装在驱冰船桥楼旁边的三脚架上。
这是一艘穿越格陵兰北极水域的驱冰船。
借助热像仪，穿越北极水域更安全。
FLIR M系列红外热像仪在完全黑暗的环境中，在各种天气条件下无缝探冰技术说明书而在冬季则经常会出现暴风雪。
在夜间，黑暗加上雾或雪限制了肉眼检测冰危害的能力。
热像仪检测冰解决这个问题的方法是使用热像仪。
热像仪记录红外光谱中的电磁辐射强度。
所有物质均会发出红外辐射，即使我们认为是很冷的东西，比如冰，也发出红外辐射。
在热像仪中，红外辐射通过透镜聚焦在探测器上。
所记录的红外辐射强度转换成可视图像。
由于热像仪依赖于热对比，而不是色彩对比，所以他们在夜间并不需要照明来产生清晰的图像。
科研用红外热像仪 FLIR菲力尔
科研用红外热像仪世 界第六感2FLIR: 世界热像仪领域的领导者FLIR是热成像系统设计和制 造领域的全球领导者，产品 涉及商业，工业，政府等各 种领域。
FLIR的热成像系统使用了最先 进的热成像技术，能够探测红 外辐射(或热量)。
基于检测到 的温差，热像仪能生成有关该 目标热轮廓的可视图像。
通过 先进的算法还能从图像上读取 准确的温值。
我们自主设计和 制造产品内部的所有关键技术 组件，包括探测器，电子元件 和镜头等。
为科研团队提供灵活的解决方 案和专家支持 FLIR Systems全身心致力于为要 求严格的科研领域提供专业服 务。
我们拥有一支专业的科研 团队，负责设计和研发当今市 场上最先进的热像仪。
这些热 像仪系统都是使用我们位于瑞 典泰比和美国佛罗里达州尼斯 维尔最先进的设施设计和研发 得出的。
FLIR聘请研发应用专家作为直 属员工。
这些专家被委派至全 球各地，其最终目的就是为我 们科研领域的客户提供当地的 专家支持服务。
科研用红外热像仪 FLIR Systems热像仪是各种注重 灵活性和高性能科研用途的 理想选择。
在研发应用中， 准确性、可靠性、灵敏度和高 性能是至关重要的。
这也是为 何FLIR热像仪被广泛应用在全 世界各个领域的缘由，其中包 括：工业研发、学术研究、无 损实验、材料分析、安防和航 天科技。
摩托车刹车产品开发印刷电路板FLIR Systems瑞典公司3工业研发热像仪能帮助开发人员分析、观测和量化研发项目的散热和热属性。
此举有利于开发项目的热效率 得到持续、稳定的控制，缩短设计周期，避免代价高昂的产品召回。
电气检测 印刷电路板设计面临的挑战是如何在不降低产品的性能或成本的 前提下进行散热管理。
由于电子组件的尺寸越来越小，要准确了 解其热信息异常困难。
但是，借助热成像技术，工程师能轻松地 将他们制造设备的热图可视化和量化。
如果在复杂印刷电路板的 设计阶段就投入使用红外热像仪，便能有效避免后续故障和昂贵 的召回。
FLIR T200 T-Series 红外热像仪 (240 x 180红外分辨率) 带有内置可见光相
FLIR T200•High Resolution IR Images — 43,200 pixels (240 x 180) Infrared resolution•Visible Light Digital Camera — 3.1MP resolution with flash provides sharp images regardless of lighting conditions•2X Continuous Zoom — Zoom with auto/ manual focus•Rotating Lens — Rotating lens detents up to 120° for easy viewing angle •Scalable Picture in Picture (PIP) Fusion —Displays thermal image super-imposed over a digital image•Video Lamp — Allows the visual camera and fusion to be used in poorly lit environments•T emperature Range — From –4 to 662°F (–20 to 350°C) targeting electrical and industrial applications; Optional2192°F/1200°C temperature available•± 2% Accuracy — reliable temperature measurement•Thumbnail Image Gallery — Allows quick search of stored images•Li-Ion Rechargable Battery— lasts >4hrs continuous use; replaceable•Copy to USB— Easy upload of a single image or a folder from the camera to a USB memory stick •Laser LocatIR™ Pointer — Pinpoints areference spot with a laser and aligns amarker to it on the image•IR Window Correction — Menu settingsallow you to account for transmission lossthrough IR windows•Voice Comment Recording — on images& can be integrated onto report•Wireless Communication— Bluetooth®Transmitter with METERLiNK™•Includes — SD Memory Card (stores>1000 Radiometric JPEG images), tworechargeable batteries, 2-bay batterycharger, QuickReport software, USB Mini-B cable, Bluetooth®USB micro adapter,sun shield, stylus pen, camera lens cap,and hard transport case•Interchangeable Optics— Optional6°, 15°, 45°, 90°, Close up: 100, 50,25μm, easily attach to the camera Multifunction Touch Screen Picture-in-Picture (PIP) Fusion Differential Temperature• 0.08°C @ 30°C Thermal Sensitivity• Bright Video Lamp• Annotate Images with Voice• Picture-in-Picture Fusion• 3.5" Touch-Screen LCD Display• Convenient 120° rotating lens• 2X Continuous Zoom• Delta T - Differential TemperatureFLIR T200 FeaturesWarranty extended to 2 years when the camera is registeredApplicationsUtility Market — Utilities worldwide use infrared cameras tolocate problems or to detect hot spots and other problemsbefore they turn into costly failures and production downtimeor dangerous electrical fires.Electrical Inspections — With FLIR thermal imagingcameras electrical contractors can scan electricalcabinets/panels and components for a non-contact viewof conditions.Ordering InformationPart Number45606-0201..........................FLIR T200 Thermal Imaging InfraRed Camera (240x180)ACCESSORIES*1196398................................Li-Ion Rechargeable Battery1910399................................AC Adapter Charger (110-240V, U.S. Plug)1910490................................Cigarette Lighter Adapter Kit, 12VDC (1.2m cable)T197650................................2-Bay Battery Charger including Power Supply (multi plugs)1124545................................Camera Pouch CaseT197000................................High Temperature Option 2192°F/1200°C T197613................................BuildIR Software packageT197717................................FLIR Reporter Ver. 8.5 Professional 4114887................................FLIR ThermaTrak ™CERTIFICATION TRAININGITC LEVEL I ........................ITC Level I Certification Training per attendeeFLIR T200 Specifications*Optional Camera Lenses available. Please refer to the Camera Lens DatasheetSoftware PackagesQuickReport ™PC software enables users to Organize, Analyze and Create Reports with FLIR Cameras.FLIR BuildIR Software package specifically designed to carry out advanced analysis of building structures. It is used to analyze images taken with an infrared camera, and create inspection reports based on these images.FLIR Reporter Ver. 8.5is a powerful software for creating compelling and professional,fully customized, easy-to-interpret reports in a standard MS Word Document. You can create a report by simply Dragging and Dropping your images on a desktop icon or using the Wizards to guide you step-by-step through the process. The saved document is a ‘live’ report with full access to the analysis tools and temperature measurement data. The reports can be multi-page and include all of your IR inspection data -infrared and visual images, temperature measurements, voice comments and text notes.Panorama FunctionThis unique function allows you to conveniently piece together normal sized images to create one large image for a wide angle view of the area being measured by using FLIR BuildIR or Reporter Software packageFLIR ThermaTrak™If your IR camera is lost or stolen, ThermaTrak can help you track where it is.Infrared cameras quickly locate problemswith electrical equipmentCollecting current measurements and associating them with the right component identified on an infrared image, can be a Specifications and prices subject to change without notice. Rev. 03/09/10-R1Copyright © 2010 Extech Instruments Corporation (A FLIR Company). All rights reserved including the right of reproduction in whole or in part in any form.。
