第2章二维图形的构建
2.1 点的构建 2.2 直线的构建 2.3 圆弧的构建 2.4 倒圆角 2.5 曲线的构建
2.1 点的构建
点是最基本的图形元素，线条由无数个点构成，一个完整图形则会包含若干个线条。学会二维图形的绘制首先要会如何确定点的位置。绘制点常常是为了定位图素。如：两个端点定位一条直线，圆心点可以定位一个圆（圆弧）的位置。
1.1 MasterCAM V9.0 模块功能简介
MasterCAM系统是一套CAD/CAM集成软件，它包含以下主要功能：
(1)三维设计系统（design） (2)铣削加工系统 (mill)
(3)车、铣复合加工系统(lathe) (4)线切割、激光加工系统 (wire) 其中，三维设计系统是CAD功能模块，其它为CAM功能模块并包括三维设计系统。
3.2.1 倒圆角
选取主菜单上的“Ｍ修整”→“Ｆ倒圆角”与选取主菜单上的“C绘图”→“Ｆ倒圆角”，功能是一致的，请参看第二章。
3.2.2 修剪
选取主菜单上的“Ｍ修整”→“Ｔ修剪”弹出如图3-13修剪菜单。
表 3-5
修剪菜单功能描述

【CNC培训】masterCAM9.1教程

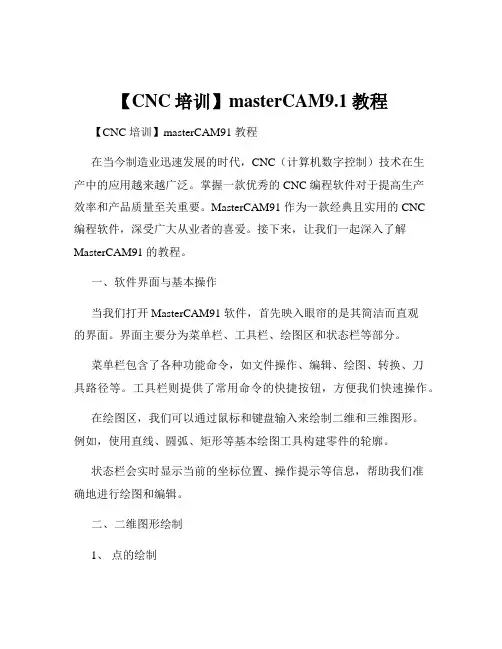

【CNC培训】masterCAM9.1教程【CNC 培训】masterCAM91 教程在当今制造业迅速发展的时代，CNC（计算机数字控制）技术在生产中的应用越来越广泛。

掌握一款优秀的 CNC 编程软件对于提高生产效率和产品质量至关重要。

MasterCAM91 作为一款经典且实用的 CNC 编程软件，深受广大从业者的喜爱。

接下来，让我们一起深入了解MasterCAM91 的教程。

一、软件界面与基本操作当我们打开 MasterCAM91 软件，首先映入眼帘的是其简洁而直观的界面。

界面主要分为菜单栏、工具栏、绘图区和状态栏等部分。

菜单栏包含了各种功能命令，如文件操作、编辑、绘图、转换、刀具路径等。

工具栏则提供了常用命令的快捷按钮，方便我们快速操作。

在绘图区，我们可以通过鼠标和键盘输入来绘制二维和三维图形。

例如，使用直线、圆弧、矩形等基本绘图工具构建零件的轮廓。

状态栏会实时显示当前的坐标位置、操作提示等信息，帮助我们准确地进行绘图和编辑。

二、二维图形绘制1、点的绘制点是构成图形的基本元素之一。

在 MasterCAM91 中，我们可以通过指定坐标值、捕捉现有图形上的点或者使用等分点等方式来绘制点。

2、直线绘制直线的绘制方法有多种，包括两点绘线、水平或垂直线、平行线、切线等。

通过输入起点和终点的坐标，或者利用捕捉功能，可以轻松绘制出所需的直线。

3、圆弧绘制圆弧的绘制可以通过指定圆心、起点和终点，或者使用相切圆弧等方式来完成。

在实际操作中，根据零件的形状和要求选择合适的绘制方法。

4、矩形和多边形绘制矩形可以通过指定两个对角点来绘制，而多边形则可以通过输入边数和顶点坐标来创建。

三、图形编辑与修改1、修剪与延伸当图形绘制完成后，可能需要对其进行修剪或延伸操作，以达到准确的形状和尺寸。

选择修剪或延伸命令，然后指定边界和要修剪或延伸的对象即可。

2、镜像与旋转对于对称的图形，可以使用镜像命令快速生成对称部分。

旋转命令则可以将图形按照指定的角度进行旋转。

车床加工Mastercam9.1数控车床加工教程(非常详细).

Mastercam 16
2003.07.20
外径车削刀具的刀柄设置
内孔车削刀具的刀柄设置
2003.07.20
Mastercam
17
4. 切削刀具参数

各种车刀参数的设置都是一样的，可以通过 “参数”选项卡来进行刀具参数的设置。参数选项卡的设置，主要包括以下参数：程式参数：刀具号码、刀塔号码、刀具补正号码和刀具背面补正号码参数。预设的切削参数：进给率、主轴转速度、切削速度等参数。刀具路径参数：切削深度、重叠量及退刀量等参数。冷却液：选择加工中冷却的方式。补正：设置刀具刀尖位置类型。

在采用不同的加工模组生成刀具路径时，除了设置各模组的一组特有参数外，还需要设置一组共同的刀具参数。车床加工模组的“刀具参数”选项卡。
Mastercam 6
2003.07.20
“车床刀具管理”对话框及快捷菜
2003.07.20 Mastercam 7
“简式刀具参数”选项
2003.07.20

10.1.1 车床坐标系 10.1.2 刀具参数 10.1.3 工件设置
Mastercam 2
2003.07.20
10.1.1 车床坐标系

一般数控车床使用X轴和Z轴两轴控制。其中Z 轴平行于机床主轴，＋Z方向为刀具远离刀柄方向； X轴垂直于车床的主轴，＋X方向为刀具离开主轴线方向。当刀座位于操作人员的对面时，远离机床和操作者方向为＋X方向；当刀座位于操作人员的同侧时，远离机床靠近操作者方向为＋X方向。有些车床有主轴角位移控制（C-axis），即主轴的旋转转角度可以精确控制。
2003.07.20
2.刀片参数

(一)Mastercam9.1学习

一、Mastercam9.1安装好后，会在电脑桌面上出现如下六图标序号图标作用备注12CAM（计算机辅助制造）注：此四个系统中都含有各自的完整CAD系统。

“Router模块”：生成刨削加工刀具路径。

3 “Mill模块”：生成铣削加工刀具路径，即可进行铣削加工模拟（eg.外形铣削，型腔加工，钻孔加工，平面加工，曲面加工，多轴加工等模拟）。

4 “Lathe模块”：生成车削加工刀具路径，即可进行粗/精，切槽，车螺纹的加工模拟。

5“Wire模块”：生成切割激光加工路径=>编制出线切割加工程序。

6CAD(计算机辅助设计)具有完整的构建、编辑“曲线/曲面”功能。

即：可以设计和编辑2D、3D空间曲线（包括方程曲线）和曲面。

二、点=>如下界面注：（一）标题栏：显示系统版本号+ 文件路径和名称。

（二）工具栏：集成“主菜单区”常用命令。

注：可用“/ ”来改变工具栏显示。

①Mastercam9.1所有功能都可通过主菜单中各项命令来实现；（三）主菜单区②单击主菜单中任一项，随后都会打开相应子菜单；③：返回上一级菜单；④：直接由多级子菜单直接返回主菜单。

①主菜单下的全为次菜单区；（四）次菜单区②主菜单区必须回到主功能表才能使用次菜单区；③提供了常用设置对象属性命令，包括层，颜色，样式/宽度,构图面选项等参数的设置。

三、M a s t e r c a m 9.1菜单分类序号图标作用主菜单 1显示绘图区所选图素的所有相关信息。

23对文档存储、取出、编辑、打印等操作。

4在绘图区修改图形（eg.倒角、修剪、打断、连接等）。

5转换图形用（eg.镜像、旋转、比例、平移、偏置等）。

67改变屏幕上显示的图形。

8绘制实体模型。

910编辑、管理、检查刀具路径。

1112次菜单13所绘图形的3D 深度。

14绘图时颜色设置。

15图层设置。

16对模型进行颜色、线型、图层、点的形式的设置。

17将某些属性相同的几何对象设置在一个群组中。

完整的masterCAM910教程 606页

1.3 MasterCAM V9.0 工作界面
图 1 - 1 是 . MasterCAM V9.0 的 Mill模块的窗口界面。分五大部分：绘图区、主菜单区、辅助菜单区、工具栏区、系统提示区，依Windows程序风格，还有标题栏，帮助栏。
帮助栏主菜单
标题栏
鼠标右键菜单
工具栏
辅助菜单
绘图区
可以在参数型样条曲线的节点处生成点。这些点不会随参数型样条曲线的修改而改变点的位置，如果选取的线条不是参数型样条曲线，则系统会提示重新选取参数型样条曲线。
2.1.4 控制点
可以在ＮＵＲＢＳ样条曲线的控制点处生成点。如果选取的线条不是ＮＵＲＢＳ样条曲线，则系统会提示重新选取ＮＵＲＢＳ样条曲线。
2.2.4 连续线
连接多个任意点生成一条连续折线。每个点可以用鼠标选取，也可以用键盘输入，可以生成一条三维连续折线。
2.2.5 极坐标线
由极坐标的形式生成一条直线。
2.2.6切线
生成与一弧或多弧相切的切线。
（一）、角度方式。（二）、两弧方式。（三）、圆外点方式。
2.2.7 法线
生成一条与已知线条（直线，曲线，圆弧，样条曲线）相垂直的线。
2.1.5 动态绘点
可以沿选取的图素用鼠标的移动动态的生成需要点。该图素可以是直线，曲线，圆弧，样条曲线，实体。
2.1.6 指定长度
可以在选取的线条（直线，曲线，圆弧，样条曲线）上生成一个与靠近选取点的端点有一定距离的点。
2.1.7 剖切点
可以在选取的一条或多条线条（直线，曲线，圆弧，样条曲线）上生成与指定平面的交点。该平面称剖切平面。
1.1 MasterCAM V9.0 模块功能简介

masterCAM9.1教程(全)ppt课件

2.1.2 等分绘点
可以在选取的线条（直线，曲线，圆弧，样条曲线）上生成一系列等距离的点。等距离不是指两点间的直线相等，而是两点间的曲线长度一致。
选取“Ｃ绘图”→“Ｐ点”→“Ａ等分绘点”。选取要等分的线条，在提示区输入点的数目，回车后，选取的线条上产生一系列的点。实例如图2-7所示。
2.1.3 曲线节点
系统提示区
第2章二维图形的构建
2.1 点的构建 2.2 直线的构建 2.3 圆弧的构建 2.4 倒圆角 2.5 曲线的构建
2.1 点的构建
点是最基本的图形元素，线条由无数个点构成，一个完整图形则会包含若干个线条。学会二维图形的绘制首先要会如何确定点的位置。绘制点常常是为了定位图素。如：两个端点定位一条直线，圆心点可以定位一个圆（圆弧）的位置。
2.1.8 投影至曲面
可以生成一个已有的点在一个或多个平面、曲面、实体面上的投影点。投影时可以选取投影于构图平面或沿曲面的法线方向投影。
2.1.9垂直/距离
可以依指定距离生成一个垂直（法线）方向的点。该点与选取的线条（直线，曲线，圆弧，样条曲线）距离为指定长度，该点与指定点的连线垂直于被选取的线条。
2.2.4 连续线
连接多个任意点生成一条连续折线。每个点可以用鼠标选取，也可以用键盘输入，可以生成一条三维连续折线。
2.2.5 极坐标线
由极坐标的形式生成一条直线。
2.2.6切线
生成与一弧或多弧相切的切线。
（一）、角度方式。（二）、两弧方式。（三）、圆外点方式。
2.2.7 法线
生成一条与已知线条（直线，曲线，圆弧，样条曲线）相垂直的线。1.3 M源自sterCAM V9.0 工作界面

masterCAM9[1][1][1].1教程(全)

3.2.3 打断
选取主菜单上的“Ｍ修整”→“Ｂ打断”弹出如图3-20打断菜单，打断菜单功能描述如下表3-6所示。在MASTERCAM 中，圆默认在零度方向断开，并且在打断时不会像AUTOCAD一样自动修剪图素。
3.2.4 连接
选取主菜单上的“Ｍ修整”→“J连接”。该功能主要用于将打断的图素在断点处重新连接，也可以将有相同属性的图素相连。但要注意以下几点：
SPLINE曲线更加光滑的曲线，可以通过移
动它的控制点来编辑NURBS曲线，适用于
设计模具模型的外形与复杂曲面的轮廓曲
线。如汽车表面轮廓曲线。
（一）、Ｍ手动输入方式构建曲线
选取主菜单上的“C绘图”→“Ｓ曲线”→“Ｍ手动输入”。选取曲线经过的一系列点，选取完成后按ＥＳＣ键退出。实例如图所示。

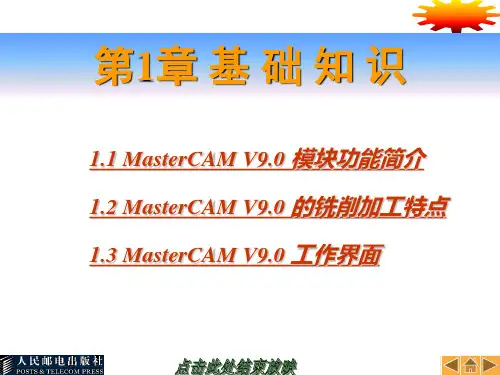

第1章基础知识
1.1 MasterCAM V9.0 模块功能简介 1.2 MasterCAM V9.0 的铣削加工特点 1.3 MasterCAM V9.0 工作界面
Mastercam软件是美国CNC Software, INC开发的CAD/CAM系统，是最经济有效率的全方位的软件系统。在国内外 CAD/CAM领域，它是微机平台上装机量最多、应用最广泛的软件，成为 CAD/CAM系统的行业标准。
2.1.8 投影至曲面
可以生成一个已有的点在一个或多个平面、曲面、实体面上的投影点。投影时可以选取投影于构图平面或沿曲面的法线方向投影。
2.1.9垂直/距离
可以依指定距离生成一个垂直（法线）方向的点。该点与选取的线条（直线，曲线，圆弧，样条曲线）距离为指定长度，该点与指定点的连线垂直于被选取的线条。
表 3-4
修整菜单功能描述

Mastercam9

Mastercam9.1后处理设置Mastercam9.1是一款广泛应用于机械制造行业的计算机辅助设计和制造软件。

在使用Mastercam9.1进行数控编程时，后处理设置是非常重要的一步。

本文将介绍Mastercam9.1后处理设置的步骤和注意事项。

步骤以下是设置Mastercam9.1后处理的步骤：1.打开Mastercam9.1软件，并选择需要进行后处理设置的机床类型。

2.进入后处理设置界面，选择“工具”菜单下的“后处理工具”。

3.在后处理工具界面中，选择左侧的“设置管理器”。

4.在设置管理器中，将光标定位到当前使用的后处理器上，并点击右键选择“编辑”。

5.进入后处理器编辑界面后，可以对后处理器进行各种设置。

6.首先，需要设置后处理的输出文件路径。

点击“文件”菜单下的“设置文件名”选项，设置输出文件的路径和文件名。

7.接下来，根据具体的机床和加工需求，可以进行一些其他的设置，例如刀具补偿、刀具半径补偿、进给速度等。

8.对于一些特殊的加工工艺，还可以在后处理器编辑界面中添加自定义的代码段，以满足特定的加工需求。

9.设置完所有的参数后，点击保存并关闭后处理器编辑界面。

10.返回到设置管理器界面，可以将当前设置的后处理器设为默认后处理器，以便在以后的操作中直接使用。

11.完成所有的设置后，可以关闭后处理工具界面，开始进行数控编程。

注意事项在进行Mastercam9.1后处理设置时，需要注意以下几点：1.不同机床类型所需的后处理设置可能有所不同，在选择后处理器时要根据实际的机床类型进行选择。

2.在进行后处理设置之前，要先了解机床的技术参数和加工要求，确保后处理器的设置与之相符。

3.后处理的输出文件路径要设置在合适的位置，方便后续的操作和查找。

4.在进行一些高级的设置时，要小心操作，确保设置的正确性和安全性。

5.在使用自定义代码段时，要谨慎选择和添加代码，确保其适用性和正确性。

6.建议在进行后处理设置之前先做好程序的检查和验证，以减少出错的可能性。

masterCAM9.1教程(全)讲解

2.1.8 投影至曲面
可以生成一个已有的点在一个或
多个平面、曲面、实体面上的投影点。
投影时可以选取投影于构图平面或沿曲
面的法线方向投影。
2.1.9垂直/距离
可以依指定距离生成一个垂直（法线）方向的点。该点与选取的线条（直线，曲线，圆弧，样条曲线）距离为指定长度，该点与指定点的连线垂直于被选取的线条。
图2- 5输入对话框
例如：“X23Y33”表示X坐标为23，
Y坐标为33。如果不输入X，Y，则坐标之
间要用“，”分隔，如“23， 33来自 43” 。注意：输入坐标时，刚才输入的坐标是（２０，３０，４０）,现在要输入（５０，３０，４０），则只要在输入对话框中输入“５０”就可以了，如果要输入的是（２０，５０，４０），则在输入对话框中输入“，５０”就可以了，同样如果要输入的是（２０，３０，５０），则在输入对话框中输入“，５０”就可以了，在输入对话框中允许使用“＋” ， “－” ，“＊” ，“／”与括号，如（－５０，３＊４，６６）。
2.2.4 连续线
连接多个任意点生成一条连续折线。每个点可以用鼠标选取，也可以用键盘输入，可以生成一条三维连续折线。
2.2.5 极坐标线
由极坐标的形式生成一条直线。
2.2.6切线
生成与一弧或多弧相切的切线。
（一）、角度方式。（二）、两弧方式。（三）、圆外点方式。
2.2.7 法线
生成一条与已知线条（直线，曲线，圆弧，样条曲线）相垂直的线。
2.1.2 等分绘点
可以在选取的线条（直线，曲线，圆弧，样条曲线）上生成一系列等距离的点。等距离不是指两点间的直线相等，而是两点间的曲线长度一致。选取“Ｃ绘图” →“Ｐ点”→“Ａ等分绘点”。选取要等分的线条，在提示区输入点的数目，回车后，选取的线条上产生一系列的点。实例如图2-7所示。

mastercam9.1教程

mastercam9.1教程Mastercam 9.1教程介绍：Mastercam是一款专业的CAD/CAM（计算机辅助设计与计算机辅助制造）软件，被广泛应用于各种机械加工行业中。

Mastercam 9.1是Mastercam软件系列的一部分，是一个功能强大的版本，提供了许多工具和功能来帮助用户进行精确的设计和制造。

本教程旨在向用户提供使用Mastercam 9.1的基本知识和技能，以便能够熟练地进行设计和制造任务。

无论您是刚刚开始使用Mastercam，或者需要进一步提高您的技能，本教程都将为您提供指导。

章节一：Mastercam 9.1的介绍在本章中，我们将介绍Mastercam 9.1软件及其主要功能。

我们将介绍软件界面、工具栏、菜单以及常用命令的用法。

您将了解到如何在Mastercam 9.1中创建、编辑和保存项目。

章节二：二维绘图本章将重点介绍在Mastercam 9.1中进行二维绘图的基本技巧。

我们将学习如何绘制直线、圆、多边形等常用图形，并掌握如何使用修剪、延伸、偏移等工具来修改图形。

您还将学习到如何添加文本、尺寸以及标记等注释。

章节三：三维建模在本章中，我们将学习使用Mastercam 9.1进行三维建模的方法。

我们将探索如何创建复杂的三维几何体，包括利用旋转、偏移、拉伸等功能。

此外，您将了解到如何应用不同的材质和纹理来增强模型的外观。

章节四：零件编程本章将重点介绍如何使用Mastercam 9.1进行零件编程。

我们将学习如何生成切削路径和刀具路径，以及选择合适的刀具、切削参数和加工策略。

您还将学习如何进行仿真和验证，以确保程序的准确性和安全性。

章节五：数控编程在本章中，我们将深入研究Mastercam 9.1中的数控编程功能。

您将学习使用G代码和M代码进行编程，并了解如何进行底片切削和多轴加工。

我们还将介绍如何进行自动化编程，以提高生产效率。

章节六：后处理和仿真本章将介绍如何进行后处理和仿真操作。

第1章 Mastercam 9.1的基础知识

A、主菜单功能
Analyze（分析）：显示绘图区已选择的图素所相关的信息。 Create（绘图）：在屏幕上绘图区绘制图形至系统的数据库。 File（档案）：处理文档（储存、取出、编辑、打印等）。 Modify（修整）：用指令修改屏幕上的图形，如倒圆角、修剪、打断、连接等。 Xform（转换）：用镜像、旋转、比例、平移、偏置等指令转换屏幕上的图形。 Delete（删除）：从屏幕上和系统数据库中删除图形。 Screen（屏幕）：Screen：改变屏幕上显示的图形。 Solids（实体模型）：用挤压、旋转、扫描、举升、倒圆角、外壳、修剪等方法绘制实体模型。 Toolpaths（刀具路径）：进入刀具路径菜单，给你刀具路径选项。 NC utils（公共管理）：进入公共管理菜单，编辑、管理和检查刀具路径。
第1章 Mastercam 9.1基础知识
3、通用选择输入方法依次选取MAIN MENU→Xform→Translate（回主功能表 →转换→平移）命令，在主菜单区会打开Translate: select entities to translate （平移：选择要平移的图素）菜单。
回复选取串连选取：一次选取首尾相接的图素窗口选取：用拉窗口的方法一次选取多个图素
第1章 Mastercam 9.1基础知识
串连方法菜单串连方法菜单的标题内容按照使用功能的不同而不同，显示在菜单中的选项也是按照使用功能而不一样，但是串连方法的操作在每种情况下是相同的。串连方法菜单如下图所示。
串连：定义一个或多个图素的边界窗选：使用光标画出的矩形窗口或域的边界图素
仅选取某一个指定了类型的图素一次全部选取指定类型的图素选取一个已组合在一起的所有图素选取刚执行完某种操作后得到的“结果”图素完成

masterCAM9.1教程(全)

图2- 5输入对话框
例如：“X23Y33”表示X坐标为23， Y坐标为33。如果不输入X，Y，则坐标之间要用“，”分隔，如“23，33，43” 。
注意：输入坐标时，刚才输入的坐标是（２０，３０，４０）,现在要输入（５０，３０，４０），则只要在输入对话框中输入“５０”就可以了，如果要输入的是（２０，５０，４０），则在输入对话框中输入“，５０”就可以了，同样如果要输入的是（２０，３０，５０），则在输入对话框中输入“，５０”就可以了，在输入对话框中允许使用“＋” ， “－” ，“＊” ，“／”与括号，如（－５０，３＊４，６６）。
2.1.5 动态绘点
可以沿选取的图素用鼠标的移动动态的生成需要点。该图素可以是直线，曲线，圆弧，样条曲线，实体。
2.1.6 指定长度
可以在选取的线条（直线，曲线，圆弧，样条曲线）上生成一个与靠近选取点的端点有一定距离的点。
2.1.7 剖切点
可以在选取的一条或多条线条（直线，曲线，圆弧，样条曲线）上生成与指定平面的交点。该平面称剖切平面。
（三）区域（四）仅某图素（五）所有的（六）群组（七）结果（八）重复图素（九）回复删除
表3-3 回复已删除菜单功能单一图素恢复前一个刚被删除的图素指定图素恢复前面指定数目被删除的图素所有图素最大可能恢复所有的被删除的图素
3.2 修整
选取如图3-11主菜单上的“Ｍ修整” 或按功能键Ｆ７，弹出修整菜单，
2.3 圆弧的构建
共有９种绘圆弧模式。
2.3.1 极坐标
指定圆心点、半径、起始角度、终止角度来生成一个圆弧或指定起始（终止）点、半径、起始角度、终止角度来生成一个圆弧。
（一）、圆心点方式

MasterCAM9.1工作界面 1.2 系统设置 1.3 文档管理

第1章 MasterCAM9.1应用基础
1.1 MasterCAM9.1工作界面 1.2 系统设置 1.3 文档管理 1.4 基本设置实训
数控教研组
天择 /so/0/718/
❖ 1.1 MasterCAM9.1工作界面
❖ □ 绘图区 ❖ □ 工具栏 ❖ 功能按钮、翻页按
数控教研组
□屏幕（荧幕）设定
¤用于设置菜单文字、预设视区状态、系统颜色、着色设定
等。
数控教研组
1.3 文档管理
□ 取文档
数控教研组
□ 存储文档单击【F档案】→【S存档】
数控教研组
□ 文档转换
选择【F档案】→【V档案转换】
数控教研组
钮
数控教研组
❖ □ 主菜单
□ 辅助功能菜单
¤Z深度设定 ¤绘图颜色设定 ¤ 图层管理 ¤ 图素属性设置 ¤ 构图平面设置
空间绘图图素定面旋转定面
数控教研组
1.2 系统设置单击S荧幕→弹出屏幕设设定”用于为曲线、曲面、串连图素等设置默认公差值，以
控制曲线、曲面的光滑程度。
数控教研组
□ 传输参数设定
¤用于为MasterCAM9.1与CNC机床之间的通信设置数据传输参
数。
数控教研组
□ NC设定、CAD设定
¤NC设定：为系统生成NC数据时设置参数。如机械原点、程
序段号、加工报表、刀具显示等。
¤CAD设定：用于对曲线、曲面的类型、IGES输出、尺
寸标注和绘图属性等进行设置。

masterCAM9.1教程(全)

第三章几何图形的编辑和尺寸标注
3.1 删除 3.2 修整 3.3 转换 3.4 二维绘图综合实例 3.5 图形尺寸标注
3.1 删除
删除已经构建好的图素。
表 3-1 C 串连 W 窗选Ｅ区域
O 仅某个图素 A 所有的 G 群组 R 结果 D 重复图素 U 回复删除
删除菜单功能描述
使用串连选择的方式选择需要删除的一组连续图素使用视窗选择的方式选择需要删除的图素使用区域选择（面积串连）的方式选择需要删除的图素指定删除某类别中的某个图素。
（三）区域（四）仅某图素（五）所有的（六）群组（七）结果（八）重复图素（九）回复删除
表3-3 回复已删除菜单功能单一图素恢复前一个刚被删除的图素指定图素恢复前面指定数目被删除的图素所有图素最大可能恢复所有的被删除的图素
3.2 修整
选取如图3-11主菜单上的“Ｍ修整” 或按功能键Ｆ７，弹出修整菜单，
直接生成曲线或利用已知点来生成曲线，包括SPLINE曲线或NURBS曲线。 SPLINE曲线可以视作一条有弹性的强力橡皮，通过在其上各点加上重量使其经过指定位置，点两侧的曲线有相同的斜率和曲率。
而NURBS（Non－ Uniform Rational Ｂ－Ｓpline）曲线可以视作比 SPLINE曲线更加光滑的曲线，可以通过移动它的控制点来编辑NURBS曲线，适用于设计模具模型的外形与复杂曲面的轮廓曲线。如汽车表面轮廓曲线。
Ｃ回复全圆将圆弧变回整圆
Ｄ分割物体剪掉两边界中间部分图素 (图 3-19)
Ｕ修整曲面对曲面进行修剪 (将在后面的章节叙述 )
图3-14 修剪一个图素实例

Mastercam基础知识-精选文档

1.2.3 主菜单
分析（Analyze）：显示绘图区已选取的对象所有相关的信息绘制图形（Create）：绘制图形文档（File）：处理文档（保存、取出、编辑、打印等）修整（Modify）：修改图形，如圆角、修剪、分割、连接和其他指令转换（ Xform）：转换图形，如镜像、旋转、比例、平移、偏移和其他指令删除（Delete）：删除图形屏幕（Screen）：改变屏幕上的图形显示实体模型（Solids）：绘制实体模型刀具选项（Tool paths）：进入刀具路径菜单，给出刀具路径选项公共管理（NC utils）：给出编辑、管理和检查刀具路径退出（Exit）：退出Mastercam 9.0
11
1.2.7 坐标系图标位于绘图区左下角的坐标系图标显示当前视图的坐标轴。默认情况下 Design 和 Mill 模块为（ X-Y ）坐标，而 lathe 模块为（D+-Z）坐标。 1.2.8 光标坐标绘图区右上角显示光标在当前构图面中的坐标值。
2003.07.20
Mastercam
12
2003.07.20 Mastercam 9
1.2.4 辅助菜单
1. Z:0.000构图深度 2. Color颜色 3. Level图层 4. Attributes属性 5. Groups群组管理 6. Mask:off限定使用层 7. WCS:T查看坐标系 8. Tplane:off刀具平面 9. Cplane:T 构图平面 10. Gview:T 图形视角
2003.07.20 Mastercam 13
1.4 命令的输入和结束
1. 输入命令的方法各项操作命令的输入方法有： (1) 从主、辅助菜单中选择。 (2) 从工具栏中选择。 (3) 从键盘键入代表命令的字母。 (4) 按相应快捷组合键。

Mastercam9.1设计说明书

专业综合实践说明书学院名称：机械工程学院专业：机械设计制造及其自动化班级：12机制1姓名：学号：指导教师：2016年2 月目录第一章鱼造型训练 (3)1.1 造型软件Mastercam9.1简介 (3)1.2 零件造型过程 (5)第二章鱼数控加工仿真训练 (11)2.1 加工工艺方案确定 (11)2.2 加工造型、加工参数设计及其加工刀具选择 (12)2.2.1 工序1 (12)2.2.2 工序2 (12)2.3 鱼图标加工轨迹仿真 (13)第三章鱼图标的数控加工 (19)3.1 加工程序生成 (19)3.2 对刀 (21)3.3 程序传输及加工 (22)1程序传输 (22)2加工 (22)参考文献 (23)第一章鱼造型训练1.1 造型软件Mastercam9.1简介Mastercam软件已被广泛的应用于通用机械、航空、船舶、军工等行业的设计与NC加工，从80年代末起，我国就引进了这一款著名的CAD/CAM软件，为我国的制造业迅速崛起作出了巨大贡献。

Mastercam具有强劲的曲面粗加工及灵活的曲面精加工功能。

Mastercam提供了多种先进的粗加工技术，以提高零件加工的效率和质量。

Mastercam还具有丰富的曲面精加工功能，可以从中选择最好的方法，加工最复杂的零件。

Mastercam的多轴加工功能，为零件的加工提供了更多的灵活性。

Mastercam不但具有强大稳定的造型功能，可设计出复杂的曲线、曲面零件，而且具有强大的曲面粗加工及灵活的曲面精加工功能。

其可靠刀具路径效验功能使Mastercam可模拟零件加工的整个过程，模拟中不但能显示刀具和夹具，还能检查出刀具和夹具与被加工零件的干涉、碰撞情况，真实反映加工过程中的实际情况，不愧为一优秀的CAD/CAM软件。

同时Mastercam对系统运行环境要求较低，使用户无论是在造型设计、CNC铣床、CNC车床或CNC线切割等加工操作中，都能获得最佳效果。
