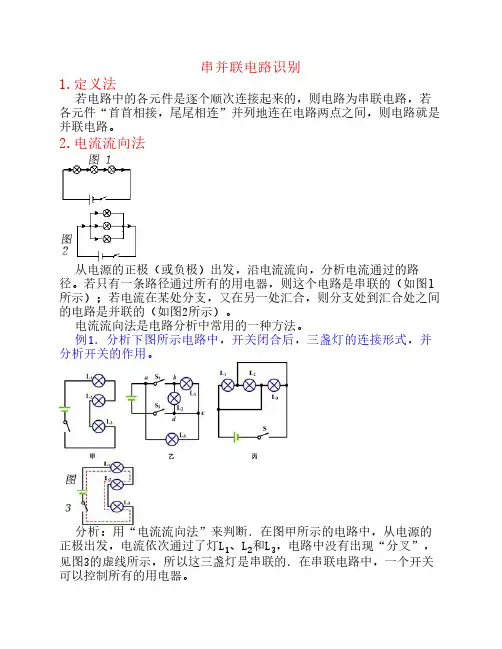

串并联电路识别1.定义法若电路中的各元件是逐个顺次连接起来的,则电路为串联电路,若各元件“首首相接,尾尾相连”并列地连在电路两点之间,则电路就是并联电路。

2.电流流向法从电源的正极(或负极)出发,沿电流流向,分析电流通过的路径。

若只有一条路径通过所有的用电器,则这个电路是串联的(如图l 所示);若电流在某处分支,又在另一处汇合,则分支处到汇合处之间的电路是并联的(如图2所示)。

电流流向法是电路分析中常用的一种方法。

例1.分析下图所示电路中,开关闭合后,三盏灯的连接形式,并分析开关的作用。

分析:用“电流流向法”来判断.在图甲所示的电路中,从电源的正极出发,电流依次通过了灯L1、L2和L3,电路中没有出现“分叉”,见图3的虚线所示,所以这三盏灯是串联的.在串联电路中,一个开关可以控制所有的用电器。

为识别图乙所示电路的连接方式,可以先用虚线将电流通过的所有路径在图中画出来,在图中可看出,电流的流向是:由此可看出灯L1、L2和L3分别在三条支路上,所以这三盏灯是并联的。

其中通过灯L1、L2的电流通过了开关S1,当开关S1断开时,灯L1、L2中没有电流通过,两灯熄灭,因此开关S1控制L1、L2两盏灯泡。

开关S2在干路上,控制三盏灯。

在如图所示电路中用“电流流向法”画出了图丙中的电流流向。

见图4的虚线所示,电流有三条通路,且每一流线上只有一个用电器,则此电路为并联电路。

开关S在干路上,控制三盏灯。

3.节点法节点法:就是在识别电路的过程中,不论导线有多长,只要其间没有电源、用电器等,导线两端点均可以看成同一个点,从而找出各用电器两端的公共点。

以图丙为例,具体方法:先在图中各接点处用字母表示出来,如图5所示。

由“节点法”可知,导线的a端和c端看成一个点,导线的b端和d端看成一个点,这样L1、L2和L3的一端重合为一个点,另一端重合为另一个点,由此可知,该电路有三条支路,并由“电流流向法”可知,电流分三条叉,因此这个电路是三盏电灯的并联,等效电路如下图所示。
