武汉大学电力电子期末试题
电力电子技术期末考试试题及答案(史上最全)
3.单相交流调压电路带阻感负载，当控制角＜(=arctan(L/R) )时,VT1的导通时间_逐渐缩短_,VT2的导通时间__逐渐延长_。
4.根据三相联接形式的不同，三相交流调压电路具有多种形式，TCR属于_支路控制三角形_联结方式，TCR的控制角的移相范围为_90O-180O_，线电流中所含谐波的次数为_6k±1_。
度。
11、直流斩波电路按照输入电压与输出电压的高低变化来分类有降压斩波电路；升压斩波电路；升降压斩波电路。
12、由晶闸管构成的逆变器换流方式有负载换流和强迫换流。
13、按逆变后能量馈送去向不同来分类，电力电子元件构成的逆变器可分为有源、逆变器与无源逆变器两大类。
14、有一晶闸管的型号为KK200－9，请说明KK快速晶闸管；200表示表示200A，9表示900V。
3.单相桥式全控整流电路中，带纯电阻负载时，α角移相范围为__0-180O_，单个晶闸管所承受的最大正向电压和反向电压分别为__ 和_ ；带阻感负载时，α角移相范围为_0-90O_，单个晶闸管所承受的最大正向电压和反向电压分别为__ _和__ _；带反电动势负载时，欲使电阻上的电流不出现断续现象，可在主电路中直流输出侧串联一个_平波电抗器_。
1、请在空格内标出下面元件的简称：电力晶体管GTR；可关断晶闸管GTO；功率场效应晶体管MOSFET；绝缘栅双极型晶体管IGBT；IGBT是MOSFET和GTR的复合管。
2、晶闸管对触发脉冲的要求是要有足够的驱动功率、触发脉冲前沿要陡幅值要高和触发脉冲要与晶闸管阳极电压同步。
3、多个晶闸管相并联时必须考虑均流的问题，解决的方法是串专用均流电抗器。。
电力电子技术期末考试试卷-带答案
三、简答题（共10分）1、答：在脉宽调制（PWM）技术中，脉冲宽度可以提高一个比较器来实现，即用一个三角波（调制信号）与一个直流控制电压（参考信号）进行比较，比较器输出电压的极性由这两个比较电压的差值的正负来决定。
这样改变控制电压的大小，即可以改变两个电压的交点位置，也就是改变输出电压极性的位置，从而改变正、负脉冲的宽度（7分）2、无源逆变电路和有源逆变电路有何不同？答：两种电路的不同主要是：有源逆变电路的交流侧接电网，即交流侧接有电源。
（2.5分）而无源逆变电路的交流侧直接和负载联接。
（2.5分）四、分析题（15分）1、如下图a所以的单相电压型全桥逆变电路，共四个桥臂，可看成两个半桥电路·栅极信号的波形图，如图b所示，请分析输出电压u o、输出电流i o的波形，并在图b下画出其波形。
（7分）图a．单相电压型全桥逆变电路图图b ．单相电压型全桥逆变电路波形图评分标准：输出电压u o 、输出电流i o 的波形各3.5分。
2、如下图所示单相桥式不可控整流电路带电阻负载，变压器二次侧的有效值为2=200U V ，电阻值为18Ω，此时VD1管子损坏(不能导通)，那么分析此时输出电压du 、输出电流d i 、变压器二次侧电流2i 的波形并绘制出，计算此时输出电压d u、电流d i的平均值大小。
（8分）O πO2π2i tωd i d u O 2u tω22U tωu 1u 2VD 1VD 3VD 2VD4i d2201sin ()0.45=902U td t U V πωωπ===⎰d=5A U I R=dd五、计算题（共30分，每题10分。
）请将正确选项写在答题纸上，直接写在试卷上无效。
1、三相桥式全控整流电路带阻感性负载，L 足够大，R =5Ω，U 2=220V ，求α=60o 时输出平均电压U d 、输出平均电流I d ，流过晶闸管电流平均值I dVT 和有效值I VT ，变压器二次侧电流有效值I 2 的大小。
电力电子技术期末考试试题及答案
电力电子技术期末考试试题及答案电力电子复习姓名：杨少航电力电子技术试题第1章电力电子器件1.电力电子器件一般工作在__开关__状态。
2.在通常情况下，电力电子器件功率损耗主要为__通态损耗__，而当器件开关频率较高时，功率损耗主要为__开关损耗__。
3.电力电子器件组成的系统，一般由__控制电路__、_驱动电路_、_主电路_三部分组成，由于电路中存在电压和电流的过冲，往往需添加_保护电路__。
4.按内部电子和空穴两种载流子参与导电的情况，电力电子器件可分为_单极型器件_、_双极型器件_、_复合型器件_三类。
5.电力二极管的工作特性可概括为_承受正向电压导通，承受反相电压截止_。
6.电力二极管的主要类型有_普通二极管_、_快恢复二极管_、_肖特基二极管_。
7.肖特基二极管的开关损耗_小于_快恢复二极管的开关损耗。
8.晶闸管的基本工作特性可概括为__正向电压门极有触发则导通、反向电压则截止__。
9.对同一晶闸管，维持电流IH与擎住电流IL在数值大小上有IL__大于__IH 。
10.晶闸管断态不重复电压UDSM与转折电压Ubo数值大小上应为，UDSM_大于__Ubo。
11.逆导晶闸管是将_二极管_与晶闸管_反并联_（如何连接）在同一管芯上的功率集成器件。
12.GTO的__多元集成__结构是为了便于实现门极控制关断而设计的。
13.MOSFET的漏极伏安特性中的三个区域与GTR共发射极接法时的输出特性中的三个区域有对应关系，其中前者的截止区对应后者的_截止区_、前者的饱和区对应后者的__放大区__、前者的非饱和区对应后者的_饱和区__。
14.电力MOSFET的通态电阻具有__正__温度系数。
15.IGBT 的开启电压UGE（th）随温度升高而_略有下降__，开关速度__小于__电力MOSFET 。
16.按照驱动电路加在电力电子器件控制端和公共端之间的性质，可将电力电子器件分为_电压驱动型_和_电流驱动型_两类。
电力电子技术期末考试试题及答案
电力电子技术试卷第1章 电力电子器件 1.电力电子器件一般工作在__开关__状态。
2.在通常情况下，电力电子器件功率损耗主要为__通态损耗__，而当器件开关频率较高时，功率损耗主要为__开关损耗__。
3.电力电子器件组成的系统，一般由__控制电路__、_驱动电路_、 _主电路_三部分组成，由于电路中存在电压和电流的过冲，往往需添加_保护电路__。
4.按内部电子和空穴两种载流子参与导电的情况，电力电子器件可分为_单极型器件_ 、 _双极型器件_ 、_复合型器件_三类。
5.电力二极管的工作特性可概括为_承受正向电压导通，承受反相电压截止_。
6.电力二极管的主要类型有_普通二极管_、_快恢复二极管_、 _肖特基二极管_。
7.肖特基二极管的开关损耗_小于_快恢复二极管的开关损耗。
8.晶闸管的基本工作特性可概括为 __正向电压门极有触发则导通、反向电压则截止__ 。
9.对同一晶闸管，维持电流IH 与擎住电流I L 在数值大小上有I L __大于__IH 。
10.晶闸管断态不重复电压UDSM 与转折电压Ubo 数值大小上应为，UDSM _大于__Ubo 。
11.逆导晶闸管是将_二极管_与晶闸管_反并联_（如何连接）在同一管芯上的功率集成器件。
12.GTO 的__多元集成__结构是为了便于实现门极控制关断而设计的。
13.MOSFET 的漏极伏安特性中的三个区域与GTR 共发射极接法时的输出特性中的三个区域有对应关系，其中前者的截止区对应后者的_截止区_、前者的饱和区对应后者的__放大区__、前者的非饱和区对应后者的_饱和区__。
14.电力MOSFET的通态电阻具有__正__温度系数。
15.IGBT 的开启电压UGE （th ）随温度升高而_略有下降__，开关速度__小于__电力MOSFET 。
16.按照驱动电路加在电力电子器件控制端和公共端之间的性质，可将电力电子器件分为_电压驱动型_和_电流驱动型_两类。
电力电子技术期末复习10套及答案
电力电子技术期末复习10套及答案考试试卷(1)卷一、填空（这道题有8个小问题，每个空白1分，共20分）1、电子技术包括__信息电子技术___和电力电子技术两大分支，通常所说的模拟电子技术和数字电子技术就属于前者。
2.为了降低自身损耗，提高效率，电力电子设备一般工作在开关状态。
当设备的工作频率较高时，开关损耗将成为主要损耗。
3、在pwm控制电路中，载波频率与调制信号频率之比称为______载波比_______，当它为常数时的调制方式称为_____同步____调制。
在逆变电路的输出频率范围划分成若干频段，每个频段内载波频率与调制信号频率之比为桓定的调制方式称为_____分段同步_______调制。
4.面积等效原则指的是___________________________基本相同。
5.在GTR、GTO、IGBT和MOSFET中，开关速度最快的是MOSFET，最大的单管输出功率是多少6、设三相电源的相电压为u2，三相半波可控整流电路接电阻负载时，晶闸管可能承受的最大反向电压为电源线电压的峰值，即，其最大正向电压为。
7.如果逆变器电路的负载连接到电源，则称为逆变器。
如果它与负载相连，则称为逆变器。
8、如下图，指出单相半桥电压型逆变电路工作过程中各时间段电流流经的通路(用v1,vd1,v2,vd2表示)。
（1）在从0到T1的时间段内，当前路径为__；（2）在T1~T2时间段内，电流路径为__；(3)t2~t3时间段内，电流的通路为_______；(4)t3~t4时间段内，电流的通路为_______；(5)t4~t5时间段内，电流的通路为_______；二、多项选择题（本题共有10个子题，前4题各得2分，其余各得1分，共计14分）1、单相桥式pwm逆变电路如下图，单极性调制工作时，在电压的正半周是（）a、 V1和V4打开，V2和V3关闭，B和V1正常打开，V2正常关闭，V3和V4交替打开和关闭，C，V1和V4关闭，V2和V3打开d、v1常断，v2常通，v3与v4交替通断2、对于单相交流调压电路，下面说法错误的是（）a、当晶闸管的触发角大于电路的功率因数角时，晶闸管的导通角小于180度b、晶闸管的触发角小于电路的功率因素角时，必须加宽脉冲或脉冲列触发，电路才能正常工作c、晶闸管的触发角小于电路的功率因数角。
(完整版)电力电子期末试题.及答案
1．晶闸管导通的条件是什么？导通后流过晶闸管的电流由什么决定？晶闸管的关断条件是什么？如何实现？晶闸管导通与阻断时其两端电压各为多少？解：晶闸管导通的条件是：晶闸管阳极和阴极之间加正向阳极电压。
门极和阴极之间加适当的正向阳极电压。
导通后流过晶闸管的电流由主电路电源电压和负载大小决定。
晶闸管的关断条件是：阳极电流小于维持电流。
关断晶闸管可以通过降低晶闸管阳极－阴极间电压或增大主电路中的电阻。
晶闸管导通时两端电压为通态平均电压（管压降），阻断时两端电压由主电路电源电压决定。
2．调试图所示晶闸管电路，在断开负载R d测量输出电压U d是否可调时，发现电压表读数不正常，接上R d后一切正常，请分析为什么？习题2图解：当S断开时，由于电压表内阻很大，即使晶闸管门极加触发信号，此时流过晶闸管阳极电流仍小于擎住电流，晶闸管无法导通，电流表上显示的读数只是管子漏电流形成的电阻与电压表内阻的分压值，所以此读数不准。
在S合上以后，Rd介入电路，晶闸管能正常导通，电压表的读数才能正确显示。
3．画出图1-35所示电路电阻R d上的电压波形。
图1-35 习题3图解：4．说明晶闸管型号KP100-8E代表的意义。
解：KP100-8E表示额定电流100A、额定电压8级（800V、通态平均电压组别E（0.7＜U T≤0.8）普通晶闸管。
5．晶闸管的额定电流和其他电气设备的额定电流有什么不同？解：由于整流设备的输出端所接负载常用平均电流来衡量其性能，所以晶闸管额定电流的标定与其他电器设备不同，采用的是平均电流，而不是有效值，又称为通态平均电流。
所谓通态平均电流是指在环境温度为40℃和规定的冷却条件下，晶闸管在导通角不小于170°电阻性负载电路中，当不超过额定结温且稳定时，所允许通过的工频正弦半波电流的平均值。
6．型号为KP100－3、维持电流I H＝3mA的晶闸管，使用在习题图所示的三个电路中是否合理？为什么（不考虑电压、电流裕量）？习题6图解：（a）图的目的是巩固维持电流和擎住电流概念，擎住电流一般为维持电流的数倍。
电力电子技术期末考试试题及答案(1)
电力电子技术期末考试试题及答案(1)电力电子技术试题第 1 章电力电子器件1.电力电子器件普通工作在 __开关__状态。
2.在通常事情下，电力电子器件功率损耗要紧为 __通态损耗 __，而当器件开关频率较高时，功率损耗要紧为 __开关损耗 __。
3.电力电子器件组成的系统，普通由 __操纵电路 __、_驱动电路 _、 _主电路 _三部分组成，由于电路中存在电压和电流的过冲，往往需添加 _爱护电路__。
4.按内部电子和空穴两种载流子参与导电的事情，电力电子器件可分为 _单极型器件 _ 、 _双极型器件_ 、_复合型器件 _三类。
5.电力二极管的工作特性可概括为 _承受正向电压导通，承受反相电压截止_。
6.电力二极管的要紧类型有 _一般二极管 _、_快恢复二极管 _、 _肖特基二极管 _。
7. 肖特基二极管的开关损耗 _小于快恢复二极管的开关损耗。
8.晶闸管的基本工作特性可概括为__正向电压门极有触发则导通、反向电压则截止__ 。
9.对同一晶闸管，维持电流 IH与擎住电流 IL 在数值大小上有 IL__大于__IH 。
10.晶闸管断态别重复电压 UDSM与转折电压 Ubo数值大小上应为， UDSM_大于 __Ubo。
11.逆导晶闸管是将 _二极管_与晶闸管 _反并联_（怎么连接）在同一管芯上的功率集成器件。
12.GTO的__多元集成 __结构是为了便于实现门极操纵关断而设计的。
13.MOSFET的漏极伏安特性中的三个区域与GTR共发射极接法时的输出特性中的三个区域有对应关系，其中前者的截止区对应后者的 _截止区 _、前者的饱和区对应后者的 __放大区 __、前者的非饱和区对应后者的 _饱和区 __。
14.电力 MOSFET的通态电阻具有 __正 __温度系数。
15.IGBT 的开启电压 UGE（th ）随温度升高而 _略有下落 __，开关速度 __小于__电力 MOSFET。
16.按照驱动电路加在电力电子器件操纵端和公共端之间的性质，可将电力电子器件分为 _电压驱动型 _和_电流驱动型_两类。
电力电子技术期末复习考卷综合附答案,题目配知识点
电力电子技术期末复习考卷综合附答案,题目配知识点IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】一、填空题：1、电力电子技术的两个分支是电力电子器件制造技术和变流技术。
2、举例说明一个电力电子技术的应用实例变频器、调光台灯等。
3、电力电子承担电能的变换或控制任务，主要为①交流变直流（AC —DC ）、②直流变交流（DC —AC ）、③直流变直流（DC —DC ）、④交流变交流（AC —AC ）四种。
4、为了减小电力电子器件本身的损耗提高效率，电力电子器件一般都工作在开关状态，但是其自身的功率损耗（开通损耗、关断损耗）通常任远大于信息电子器件，在其工作是一般都需要安装散热器。
5、电力电子技术的一个重要特征是为避免功率损耗过大，电力电子器件总是工作在开关状态，其损耗包括三个方面：通态损耗、断态损耗和开关损耗。
6、通常取晶闸管的断态重复峰值电压UDRM 和反向重复峰值电压URRM 中较小标值作为该器件的额电电压。
选用时，额定电压要留有一定的裕量，一般取额定电压为正常工作时晶闸管所承受峰值电压的2~3倍。
7、只有当阳极电流小于维持电流时，晶闸管才会由导通转为截止。
导通：正向电压、触发电流（移相触发方式）8、半控桥整流带大电感负载不加续流二极管电路中，电路可能会出现失控现象，为了避免单相桥式半控整流电路的失控，可以在加入续流二极管来防止失控。
9、整流电路中，变压器的漏抗会产生换相重叠角，使整流输出的直流电压平均值降低。
10、从晶闸管开始承受正向阳极电压起到施加触发脉冲止的电角度称为触发角。
☆从晶闸管导通到关断称为导通角。
☆单相全控带电阻性负载触发角为180度☆三相全控带阻感性负载触发角为90度11、单相全波可控整流电路中，晶闸管承受的最大反向电压为2√2U1。
（电源相电压为U1）三相半波可控整流电路中，晶闸管承受的最大反向电压为。
（电源相电压为U 2）12、四种换流方式分别为器件换流、电网换流、负载换流、强迫换流。
针对考点的《电力电子技术期末考试》试题及答案
电力电子技术试题（后面更加全，都是经典知识点改的考题，请同学好好学习）一、填空题（每空1分，共20分）1.电力变换通常可分为四大类，分别是 交流变直流（AC-DC 整流） 、 直流变交流（DC-AC 逆变） 、 直流变直流（DC-DC ） 、 交流变交流（AC-AC ） 。
2.晶闸管的电路符号 ，三个极分别为 阳极 ， 阴极 ， 门极 ，导通条件是 当晶闸管承受正向电压并在门极有触发电流 。
3.在电流型逆变器中，输出电压波形为 正弦 波，输出电流波形为 方 波。
4.单相全波可控整流电路中，晶闸管承受的最大反向电压为 22U 2 。
三相半波可控整流电路中，晶闸管承受的最大反向电压为 6U 2 。
（电源相电压为U 2）5.变流电路常用的换流方式有 器件换流 、 电网换流 、 负载换流 、 强迫换流 四种。
二、判断题（每题2分，共20分,请将答案填于下表）题号 1 2 3 4 5 6 7 8 9 10 答案错对错错错对对对1.在电力电子技术中，电力电子器件工作在放大状态。
2.根据驱动电路加在电力电子器件控制端和公共端间有效信号波形，可将电力电子器件（电力二极管除外）分为脉冲触发型和电平控制型。
3.半波可控整流电路，大电感负载不加续流二极管，输出电压波形中没有负向面积。
4.无源逆变指的是不需要逆变电源的逆变电路。
5.直流斩波电路只能实现降低输出直流电压的作用。
6.载波信号和调制信号不保持同步的调制方式称为异步调制。
7.电力MOSFET 和IGBT 是电压驱动型器件，驱动电路比较简单。
8.软开关电路中与开关串联的电感起到延缓开关开通后电流上升的作用。
三、选择题（每题2分，共20分，请将答案填于下表）题号 1 2 3 4 5 6 7 8 9 10 答案Bbddbdcbab1.电力MOSFET 属于以下哪种类型 （ ） A.半控型 B.全控型 C.电流控制型 D.双极型2.当晶闸管随反向阳极电压时，不论门极加何种极性触发电压，管子都将工作在 （ ） A ．导通状态 B ．关断状态 C ．饱和状态 D ．不定3.单相全控桥式整流电路电阻性负载中，控制角的最大移相范围是（ ） A 、90° B 、120° C 、150° D 、180°4.将直流电能转换为交流电能供给负载的变流器是（ ）A 、有源逆变器B 、A/D 变换器C 、D/A 变换器D 、无源逆变器 5.带反电动势负载的电路，当晶闸管关断时负载上的电压U d 为（ ） A 、U d =0 B 、U d =E C 、U d =E/2 D 、U d = – E6、电阻性负载三相半波可控整流电路中，控制角的范围是（ ）A 、30°～150B 、0°～120°C 、15°～125°D 、0°～150°7、直流斩波电路是一种（ ）变换电路。
电力电子技术期末考试试题及答案

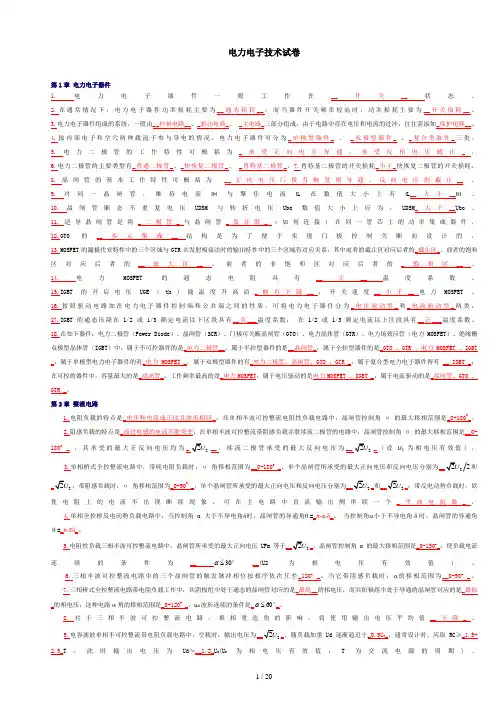

电力电子技术试卷第1章 电力电子器件 1.电力电子器件一般工作在__开关__状态。
2.在通常情况下，电力电子器件功率损耗主要为__通态损耗__，而当器件开关频率较高时，功率损耗主要为__开关损耗__。
3.电力电子器件组成的系统，一般由__控制电路__、_驱动电路_、 _主电路_三部分组成，由于电路中存在电压和电流的过冲，往往需添加_保护电路__。
4.按内部电子和空穴两种载流子参与导电的情况，电力电子器件可分为_单极型器件_ 、 _双极型器件_ 、_复合型器件_三类。
5.电力二极管的工作特性可概括为_承受正向电压导通，承受反相电压截止_。
6.电力二极管的主要类型有_普通二极管_、_快恢复二极管_、 _肖特基二极管_。
7.肖特基二极管的开关损耗_小于_快恢复二极管的开关损耗。
8.晶闸管的基本工作特性可概括为 __正向电压门极有触发则导通、反向电压则截止__ 。
9.对同一晶闸管，维持电流IH 与擎住电流I L 在数值大小上有I L __大于__IH 。
10.晶闸管断态不重复电压UDSM 与转折电压Ubo 数值大小上应为，UDSM _大于__Ubo 。
11.逆导晶闸管是将_二极管_与晶闸管_反并联_（如何连接）在同一管芯上的功率集成器件。
12.GTO 的__多元集成__结构是为了便于实现门极控制关断而设计的。
13.MOSFET 的漏极伏安特性中的三个区域与GTR 共发射极接法时的输出特性中的三个区域有对应关系，其中前者的截止区对应后者的_截止区_、前者的饱和区对应后者的__放大区__、前者的非饱和区对应后者的_饱和区__。
14.电力MOSFET的通态电阻具有__正__温度系数。
15.IGBT 的开启电压UGE （th ）随温度升高而_略有下降__，开关速度__小于__电力MOSFET 。
16.按照驱动电路加在电力电子器件控制端和公共端之间的性质，可将电力电子器件分为_电压驱动型_和_电流驱动型_两类。
电力电子技术期末考试试题及答案(史上最全)
17、为了减小变流电路的开、关损耗，通常让元件工作在软开关状态，软开关电路种类很多，但归纳起来可分为零电流开关与零电压开关两大类。
7.Sepic斩波电路和Zeta斩波电路具有相同的输入输出关系，所不同的是：_ Sepic斩波电路_的电源电流和负载电流均连续，_ Zeta斩波电路_的输入、输出电流均是断续的，但两种电路输出的电压都为__正_极性的。
8.斩波电路用于拖动直流电动机时，降压斩波电路能使电动机工作于第__1__象限，升压斩波电路能使电动机工作于第__2__象限，_电流可逆斩波电路能使电动机工作于第1和第2象限。
18.在如下器件：电力二极管（Power Diode）、晶闸管（SCR）、门极可关断晶闸管（GTO）、电力晶体管（GTR）、电力场效应管（电力MOSFET）、绝缘栅双极型晶体管（IGBT）中，属于不可控器件的是_电力二极管__，属于半控型器件的是__晶闸管_，属于全控型器件的是_GTO、GTR、电力MOSFET、IGBT _；属于单极型电力电子器件的有_电力MOSFET _，属于双极型器件的有_电力二极管、晶闸管、GTO、GTR _，属于复合型电力电子器件得有__ IGBT _；在可控的器件中，容量最大的是_晶闸管_，工作频率最高的是_电力MOSFET，属于电压驱动的是电力MOSFET、IGBT _，属于电流驱动的是_晶闸管、GTO、GTR _。
15.IGBT的开启电压UGE（th）随温度升高而_略有下降__，开关速度__小于__电力MOSFET。
16.按照驱动电路加在电力电子器件控制端和公共端之间的性质，可将电力电子器件分为_电压驱动型_和_电流驱动型_两类。
电力电子技术期末考试试题及答案(史上最全)
5.电力二极管的工作特性可概括为_承受正向电压导通，承受反相电压截止_。
6.电力二极管的主要类型有_普通二极管_、_快恢复二极管_、_肖特基二极管_。7.肖特基二极管的开关损耗_小于_快恢复二极管的开关损耗。
8.晶闸管的基本工作特性可概括为__正向电压门极有触发则导通、反向电压则截止__。
9.对同一晶闸管，维持电流IH与擎住电流IL在数值大小上有IL__大于__IH。
10.晶闸管断态不重复电压UDSM与转折电压Ubo数值大小上应为，UDSM_大于__Ubo。
11.逆导晶闸管是将_二极管_与晶闸管_反并联_（如何连接）在同一管芯上的功率集成器件。
18.在如下器件：电力二极管（Power Diode）、晶闸管（SCR）、门极可关断晶闸管（GTO）、电力晶体管（GTR）、电力场效应管（电力MOSFET）、绝缘栅双极型晶体管（IGBT）中，属于不可控器件的是_电力二极管__，属于半控型器件的是__晶闸管_，属于全控型器件的是_GTO、GTR、电力MOSFET、IGBT _；属于单极型电力电子器件的有_电力MOSFET _，属于双极型器件的有_电力二极管、晶闸管、GTO、GTR _，属于复合型电力电子器件得有__ IGBT _；在可控的器件中，容量最大的是_晶闸管_，工作频率最高的是_电力MOSFET，属于电压驱动的是电力MOSFET、IGBT _，属于电流驱动的是_晶闸管、GTO、GTR _。
15、单结晶体管产生的触发脉冲是尖脉冲脉冲；主要用于驱动小功率的晶闸管；锯齿波同步触发电路产生的脉冲为强触发脉冲脉冲；可以触发大功率的晶闸管。
17、为了减小变流电路的开、关损耗，通常让元件工作在软开关状态，软开关电路种类很多，但归纳起来可分为零电流开关与零电压开关两大类。
电力电子期末考试试题卷
电力电子期末考试试题卷# 电力电子期末考试试题卷## 一、选择题（每题2分，共20分）1. 电力电子技术主要研究的是：A. 电力系统的经济运行B. 电力系统的稳定控制C. 电力设备的设计制造D. 电力变换与控制技术2. 以下哪个不是电力电子装置的基本功能？A. 整流B. 逆变C. 调速D. 发电3. PWM控制技术中的“PWM”代表：A. Pulse Width ModulationB. Power Wave ModulationC. Phase Wave ModulationD. Power Weight Modulation4. 电力电子装置中的开关器件不包括：A. 晶闸管B. IGBTC. MOSFETD. 变压器5. 以下哪个不是电力电子技术的应用领域？A. 电机驱动B. 电源管理C. 风力发电D. 通信技术6. 电力电子装置的效率通常受到哪些因素影响？A. 开关频率B. 开关损耗C. 导通损耗D. 所有以上因素7. 电力电子装置的电磁兼容性问题主要涉及：A. 电磁干扰的产生B. 电磁干扰的传播C. 电磁干扰的抑制D. 所有以上因素8. 以下哪个是电力电子装置的典型应用？A. 家用电器B. 电力传输C. 电力分配D. 电力储存9. 电力电子技术在可再生能源领域的应用不包括：A. 太阳能逆变器B. 风力发电系统C. 水力发电D. 核能发电10. 电力电子装置的热设计主要考虑：A. 散热方式B. 热阻C. 热容D. 所有以上因素## 二、简答题（每题10分，共30分）1. 简述电力电子技术在现代电力系统中的应用及其重要性。
2. 解释PWM控制技术在电力电子装置中的作用及其优势。
3. 描述电力电子装置中开关器件的工作原理及其选择标准。
## 三、计算题（每题25分，共50分）1. 假设有一个单相桥式整流电路，输入电压为220V（有效值），负载为纯电阻性，电阻值为100Ω。
请计算：- 整流后的直流电压（有效值）。
大学电力电子技术期末考试试题与答案详解
题号 一 二 三 四五六七八九十总分得分一、（共 15分） 1．写出下列电路符号的名称或简称。
（a ）晶闸管 (b) 电力MOSFET (c) GTR (d)IGBT2．画出单结晶体管的电路符号及伏安特性；说明单结晶体管的导通条件和截止条件。
导通条件：u e ＞U p ，i e ＞I p （2分）截止条件：u e ＜U v ，i e ＜I v （2分）3．在第1题所给的器件中，哪些属于自关断器件？c ），（d ）二、（共 18 分） 具有续流二极管的单相桥式全控整流电路，对发电机励磁绕组供电。
绕组的电阻为5Ω，电感为0.4H ，励磁直流平均电流I d 为30A ，交流电源电压U 2为220V 。
（1）画出电路图；（2）计算晶闸管和续流二极管 的电流有效值；电源电流I 2、容量S 以及功率因数；（3）作出整流输出电压u d 、输出电流i d 和电源电流i 2的波形；（4）若电压和电流都考虑2倍的安全裕量，采用KP50－8的晶闸管是否合理？为什么？（1）（3分） （3）（6分） （2）（6分） 由R I U U dd =+=2cos 19.02α解得α=59o （4）（3分）∵A A II T AV T 5022257.1)(〈=⨯=∴A I I d T 4.172=⋅-=παπ V V U U U 800622222〈=⨯==A I I d DR 2.17=⋅=πα ∴采用KP50－8的晶闸管是合理的。
三、（共 25 分）变流电路如图所示。
已知：U 2=200V ，R =2Ω，L =∞，L B =1mH ，α=45o ，E M =100V 。
1．计算输出直流平均电压U d 、平均电流I d 和换流重叠角γ；标出 U d 和E M 的实际极性，说明变流电路和直流电动机的工作状态。
2．作出输出电压u d 、流过晶闸管VT 1的电流i T1的波形。
3．若电动机处于发电制动状态，变流电路应工作在 状态。
电力电子器件期末考试卷
电力电子器件期末考试卷一、选择题（每题2分，共20分）1. 电力电子器件中，IGBT的全称是什么？A. 绝缘栅双极晶体管B. 绝缘栅晶体管C. 绝缘栅三极管D. 绝缘栅场效应晶体管2. 以下哪个不是电力电子变换器的基本功能？A. 整流B. 逆变C. 变频D. 滤波3. PWM控制技术中，PWM代表什么？A. 脉冲宽度调制B. 脉冲频率调制C. 脉冲幅度调制D. 脉冲时间调制4. 以下哪个器件不是电力电子器件？A. 晶闸管B. 功率MOSFETC. 继电器D. IGBT5. 电力电子技术在以下哪个领域应用最为广泛？A. 计算机技术B. 通信技术C. 能源转换与控制D. 生物技术6. 电力电子器件的开关速度通常用哪个参数来描述？A. 导通时间B. 关断时间C. 延迟时间D. 存储时间7. 在电力电子系统中，软开关技术的主要优点是什么？A. 减少开关损耗B. 提高系统效率C. 降低噪声D. 所有上述选项8. 电力电子器件的热设计主要考虑哪些因素？A. 器件的电流容量B. 器件的电压等级C. 器件的散热能力D. 所有上述选项9. 电力电子系统中的电磁兼容性问题主要涉及哪些方面？A. 电磁干扰B. 电磁辐射C. 电磁耐受性D. 所有上述选项10. 电力电子变换器的控制策略中，以下哪个不是常见的控制方法？A. 电压控制B. 电流控制C. 频率控制D. 相位控制二、简答题（每题10分，共30分）1. 简述电力电子器件的发展历程及其在现代电力系统中的重要性。
2. 解释什么是功率因数校正，并说明其在电力电子系统中的作用。
3. 描述电力电子变换器在新能源发电系统中的作用及其关键技术。
三、计算题（每题25分，共50分）1. 给定一个单相桥式整流电路，输入电压为220V，负载为纯电阻性负载，负载电阻为100Ω。
计算整流电路的输出直流电压，并画出电路的波形图。
2. 假设有一个三相全控桥式整流电路，输入为三相交流电源，每相电压为220V，负载为纯电阻性负载，负载电阻为20Ω。
电力电子技术期末考试试题与答案
电力电子技术期末考试试题与答案一、选择题1.( ) 电力电子系统中常用的功率开关电路是：A. 逆变器B. 斩波电路C. 升压电路D. 降压电路答案：A2.( ) 电压型逆变器输出波形为：A. 正弦波B. 方波C. 锯齿波D. 三角波答案：B3.( ) 单相桥式整流电路输出脉动系数为：A. 0.364B. 0.482C. 0.482D. 0.600答案：B4.( ) 三相全控桥式整流电路的输出电压为：A. 正弦波B. 方波C. 锯齿波D. 三角波答案：C5.( ) 交流电调速系统常用的功率器件有：A. 可控硅B. 普通二极管C. 晶闸管D. 三极管答案：A二、填空题1.( ) 电压型逆变器的开关器件为 _______________。
答案：晶闸管或IGBT2.( ) 三相全控桥式整流电路中，每个器件的导通时间为单个周期的_______________。
答案：1/63.( ) 恒压恒频空调控制器常用的控制算法为 _______________。
答案：PID算法三、简答题1.( ) 请简述电力电子系统的优点并举例说明。
答：电力电子系统在工业、交通、军事等领域的应用越来越广泛。
其优点主要包括：•可以实现能量的调节、转换和控制，提高能源利用效率；•可以精确控制电机的运行状态，实现电动机的调速和起停；•可以实现高效、精确、稳定的电力输出，并且对电网负荷的影响小。
其中，逆变器是电力电子系统中最常用的功率开关电路之一。
逆变器能将直流电转换为交流电，广泛应用于交流调速、UPS、电动汽车、太阳能发电、工业控制等领域。
2.( ) 请简述电力电子系统的应用场景并阐述其在场景中的作用。
答：电力电子系统广泛应用于以下场景中：•钢铁、冶金、矿山等重工业领域：逆变器、斩波电路、大电流直流电源等电力电子装置用于铁水炉、转炉、熔炼炉、轧钢机、提升机等电动机的调速和控制。
电力电子技术也被应用于高温热处理设备、水处理设备、氢氧化钠电解等场景中。
武汉大学电力电子试题2015-本科A
（2）载波频率为6000Hz，计算载波比，每个电力电子器件的开关频率是多少，此时PWM调制过程中产生的谐波主要集中在哪些频率附近？
（3）上述电路交流侧U、V、W三相桥臂通过滤波电感直接接入380V/50Hz的三相电网实现PWM整流，这个工作方式与相控整流在调节直流电压方面有什么本质区别？
1、图(a)，(b)和(c)分别为单相半波、单相全波、三相半波三种整流电路，纯电阻性负载，且负载电流平均值Id都是50A，考虑α=0º时的情况，分别计算三种整流电路中晶闸管电流有效值的大小。（15分）
2、对于三相桥式SPWM逆变电路，三相对称阻感负载，直流侧电压Ud=900V，输出线电压为380V/50Hz，采用三角波调制方式，求：
4、以单相桥式PWM整流电路为例，应用Boost变换的原理分析并画图说明单相桥式PWM整流如何调节直流电压。
5、并联谐振式逆变电路利用负载进行换流，试分析工作过程，画出UAB电压波形。为保证可靠换流，应满足什么条件？
三、分析题（5×6分= 30分）
1、试从电压波形、功率因数、设备重量及控制方式四个方面，分析比较采用晶闸管交流调压与采用自耦调压器的交流调压有何不同？
2、试从控制方式、输出电压波形质量（谐波方面）和开关器件损耗方面比较分析采用三相 导电方式方波逆变与三相SPWM逆变性能差异。
3.画出IGBT典型的开通缓冲电路和关断缓冲电路，从降低电力电子器件损耗的角度考虑，分析缓冲电路与软开关的工作方式。
6、画出升降压斩波电路(Boost-Buck Chopper)的原理图，请说明该电路为什么称为反极性斩波电路，并推导输入和输出电压的变比关防止逆变失败？
8、什么是异步调制？什么是同步调制？两者各有何特点？分段同步调制有什么优点？
