钢筋工程量计算实例
钢筋工程量计算实例

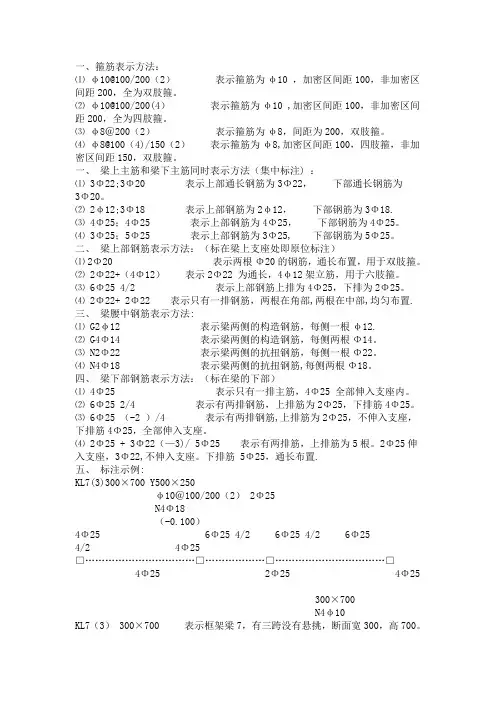

一、箍筋表示方法:⑴ φ10@100/200(2)表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为双肢箍。
⑵ φ10@100/200(4)表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为四肢箍。
⑶ φ8@200(2)表示箍筋为φ8,间距为200,双肢箍。
⑷ φ8@100(4)/150(2)表示箍筋为φ8,加密区间距100,四肢箍,非加密区间距150,双肢箍。
一、梁上主筋和梁下主筋同时表示方法(集中标注) :⑴ 3Φ22;3Φ20表示上部通长钢筋为3Φ22,下部通长钢筋为3Φ20。
⑵ 2φ12;3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18.⑶ 4Φ25;4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。
⑷ 3Φ25;5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。
二、梁上部钢筋表示方法:(标在梁上支座处即原位标注)⑴ 2Φ20表示两根Φ20的钢筋,通长布置,用于双肢箍。
⑵ 2Φ22+(4Φ12)表示2Φ22 为通长,4φ12架立筋,用于六肢箍。
⑶ 6Φ25 4/2表示上部钢筋上排为4Φ25,下排为2Φ25。
⑷ 2Φ22+ 2Φ22表示只有一排钢筋,两根在角部,两根在中部,均匀布置.三、梁腰中钢筋表示方法:⑴ G2φ12表示梁两侧的构造钢筋,每侧一根φ12.⑵ G4Φ14表示梁两侧的构造钢筋,每侧两根Φ14。
⑶ N2Φ22表示梁两侧的抗扭钢筋,每侧一根Φ22。
⑷ N4Φ18表示梁两侧的抗扭钢筋,每侧两根Φ18。
四、梁下部钢筋表示方法:(标在梁的下部)⑴ 4Φ25表示只有一排主筋,4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4表示有两排钢筋,上排筋为2Φ25,下排筋4Φ25。
⑶ 6Φ25 (-2 )/4 表示有两排钢筋,上排筋为2Φ25,不伸入支座,下排筋4Φ25,全部伸入支座。
⑷ 2Φ25 + 3Φ22(—3)/ 5Φ25表示有两排筋,上排筋为5根。
2Φ25伸入支座,3Φ22,不伸入支座。
钢筋算量过程计算实例
1梁筋在钢筋的计算过程中,梁筋的计算是最为复杂的,因为它需要计算上部通长筋、支座钢筋、中部钢筋(腰筋、扭筋)、底筋、箍筋、拉筋、吊筋,当遇到有悬挑的时候还需要锚固长度还与非悬挑不一致,因此,需要详细了解03G-101,在此以上图为例进行说明。
1.1上部通长筋1)上部通长筋=通跨净长度+搭接长度+2*锚固长度(当处于中间楼层)2φ25=(7.2*4-0.45*2+38*0.025*1.2*2+2*38*0.025)*2说明:搭接长度以12米为定尺长度,即12m一搭接。
该工程为一级抗震,混凝土的等级为C30,锚固长度按表1-1取38d,表1-1搭接长度按照下表1-2以1.2*锚固长度取值表1-22)上部通长筋=梁总长+搭接长度+2*锚固长度(当处于基础层,该部分钢筋锚固到梁底)2φ25=(7.2*4-0.03*2+38*0.025*1.2*2+2*(0.7-0.03*2))*2保护层按照下表1-3取值:(在本工程中取30)表1-33)当然,有时候遇到悬挑钢筋的时候,如下图,还需要计算弯折部分的钢筋,详见国标。
1.2支座钢筋○1轴支座筋6Ф25 4/2其中2Ф25是通长的,所以上2Ф25=(1/3*(7.2-0.45-0.325) +38*0.025)*2下2Ф25=(1/4*(7.2-0.45-0.325) +38*0.025)*2○3轴支座筋8Ф25 4/4所以上2Ф25=(1/3*(7.2-0.325-0.325)*2+0.65)*2(相邻两跨净跨取大值)下4Ф25=(1/4*(7.2-0.325-0.325)*2+0.65)*4○4轴支座筋2Ф25/ 2Ф22所以下2Ф22=(1/4*(7.2-0.325-0.325) +0.325)*26Ф25 4/2上2Ф25=(2/3*(7.2-0.325-0.325) +0.65)*2下2Ф25=(2/4*(7.2-0.325-0.325) +0.325+1.2*38*0.025)*2 ○5轴支座钢筋同○3轴支座钢筋上2Ф25=1/3*(7.2-0.45-0.325)*2下2Ф25=1/4*(7.2-0.45-0.325)*2○6轴支座钢筋同○1轴支座钢筋8Ф25 4/4上2Ф25=(1/3*(7.2-0.45-0.325) +38*0.025)*2下4Ф25=(1/4*(7.2-0.45-0.325) +38*0.025)*48Ф10(2)指的是吊筋处的箍筋1.3架立钢筋○1~○34Ф12=(1/3*(7.2-0.45-0.325) +2*0.15)*4○3~○44Ф12=(1/3*(7.2-0.325-0.325) +2*0.15)*4○4~○54Ф12=(1/3*(7.2-0.325-0.325) +2*0.15)*4○5~○64Ф12=(1/3*(7.2-0.45-0.325) +2*0.15)*41.4腰筋腰筋=跨净长+搭接长度+2*15*d(当为抗扭筋时,+2*锚固长度)所以在本题目中,配G6Ф12=(7.2*4-0.45*2+2*15*0.012+1.2*34*0.012)*61.5底筋1)、当为通常筋=净跨长+搭接长度+2*锚固长度2)、当为本题中时,分别进行计算○1、每跨的5Ф25为通常的,所以5Ф25=(7.2*4-0.45*2+2*38*0.025*1.2+2*38*0.025)*5 ○2、○1~○33Ф25=(7.2-0.325-0.45+38*0.025+1.2*38*0.025)*3○3~○4(即不伸入支座的钢筋=净跨-2*0.1*ln1)8Ф25 3(-3)/5=3*(7.2-0.325*2-0.1*(7.2-0.325*2)*2)○4~○6其中的2Ф25=(7.2*2-0.325-0.45+1.2*38*0.025*2+38*0.025)*2 ○4~○5其中的1Ф25=7.2-0.325*2+1.2*38*0.025*21.6箍筋箍筋单长=(长+宽)*2-8*保护层+20*d(二肢箍)箍筋数量=加密区/加密区间距+非加密区/非加密区间距+吊筋处增加数量箍筋单长φ10=(0.3+0.7)*2-8*0.03+20*0.01箍筋数量=(1.2+2*0.7*7)/0.1+(7.2*4+0.15*2-1.2-2*0.7*7-0.35)/0.2+8(○1~○3跨中次梁宽为250,则8φ10相当于间距为50)(1.2是图中注明的加密区范围,未注明按照规范进行计算)注:二肢箍是箍筋中最简单的类型,当出现多肢箍时,需要小心计算,多肢箍在柱箍筋中举例。
2、钢筋工程量计算实例二
3、90度°的每个弯钩长度 是多少?
增减值 箍筋个数=(构件长-保护层)/箍筋间 距+1
箍筋(示意图)
箍筋(施工图)
钢筋工程量计算式
钢筋工程量=相同规格钢筋长度×
相同规格钢筋每米重量
实例:教材P95
根据图示,计算8根现浇C20钢
筋砼矩形梁的钢筋工程量,砼保 护层厚度为25mm. (3)号钢筋? (4)筋增加长度 弯起钢筋主要在梁和板中,其弯起角度(α) 由设计确定。常用的弯起角度有30o、 45o、60o三种。 弯起钢筋图示长度计算时,只需计算 出弯起段长度与其水平投影长度的差额 (即弯起增加量) ΔL。每个弯起增量为 当α=30o时,ΔL=0.268h 当α=45o时,ΔL=0.414h 当α=60o时,ΔL=0.577h
弯起钢筋弯曲部分的增加长度是指钢筋弯曲部分斜 边长度与水平长度的差值,即S-L。
• 对于弯起钢筋,常用构件图示尺寸减去两端保护 层后,再加上弯曲部分的增加长度,就可快速简 便地算出弯起钢筋的下料长度。
2、S-L的值
角度 30° 45° 60°
S 2H 1.414H 1.155H
L S-L 1.73H 0.268H 1.00H 0.414H 0.58H 0.577H
单根弯起钢筋长度计算公式:
L=钢筋长度=构件长度-2×端部保 护层厚度+2×弯起增加长度(ΔL)
h
α 构件长度
构件高度
x
弯起钢筋角度适用范围
弯起角度30°适用于板厚H<200mm
弯起角度45°适用于梁高H≤800mm
弯起角度60°适用于梁高H>800mm
二、箍筋长度的计算
单个箍筋长度=箍筋的外周长+箍筋长度
梁钢筋工程量计算算法
..梁钢筋工程量计算1:梁钢筋类型:在工程中有地梁、框架梁、连系梁、悬挑梁、圈梁、过梁等等。
梁的平法分类与编号梁的类型代号序号跨数及是否带有悬挑楼层框架梁KL XX (XX)\(XXA)或(XXB) 屋面框架梁WKL XX (XX)\(XXA)或(XXB) 框支梁KZL XX (XX)\(XXA)或(XXB) 非框架梁L XX (XX)\(XXA)或(XXB) 悬挑梁XL XX井字梁JZL XX (XX)\(XXA)或(XXB) 框架梁识读:11G101—1 25页KL平面注写表示方式实例集中标注:KL2(2A) 300×650A8@100/200(2) 2B25G4A10 (—0.100)解释:KL2(2A)表示2号框架梁,2跨,且有一端悬挑。
300×650表示该梁为矩形,截面宽为300mm,高为650mm。
A8@100/200(2)表示箍筋为一级钢筋,直径为8mm加密区间距为100mm,非加密区间距为200mm,均为双肢箍,这里“/”表示箍筋加密区非加密区采用不同间距。
2B25,表示通长筋,G4A10 ,表示有4根直径为10mm的一级构造钢筋。
(—0.100)表明该梁顶面标高比其结构层标高低0.1m。
原位标注梁上部原位标注:2C25+2C22表示:梁支座上部纵筋同排设置,但有两种直径,其中2C25放在角部,为通长筋;2C22放在中部,为负筋。
“+”连接不同种钢筋直径。
6C25 4/2 表示:梁支座上部纵筋两排设置,上一排纵筋为4C25,下一排纵筋为2C25。
其中上一排纵筋中:两侧的两根钢筋为通长筋,中间的两根为负筋;下一排纵筋中2C25为负筋。
这里“/”表示钢筋分排。
4C25(第三个支座左侧)表示:梁支座上部纵筋同排设置。
其中两侧两根为通常筋,中间两根为负筋。
4C25(第三个支座右侧)表示:梁支座上部纵筋同排设置。
其中两侧两根为通常筋,中间两根为负筋。
梁下部原位标注:6C252/4表示:第一跨下部纵筋两排设置,上一排纵筋为2C25,下一排纵筋为4C25。
条形基础钢筋工程算量.
3、基础梁侧面构造纵筋和拉筋
4、基础梁JL与柱结合部侧腋构造
5、箍筋构造情况
(二)条形基础底板钢筋构造 1、条形基础底板钢筋构造情况总述
2、条形基础转角交接(两向无外伸)钢筋构造
3、条形基础转角交接(两向有外伸)钢筋构造
4、条形基础丁字交接钢筋构造Leabharlann 5、条形基础十字交接钢筋构造
条形基础知识体系
条形基础钢筋平法识图
(一)条形基础基础梁平法识图 1、集中标注 (1)基础梁集中标注示意图基础梁集中标注包括编号、截面尺寸、配筋三项 必注内容
(2)基础梁编号
基础梁集中标注和第一项必注的内容是基础梁编号,由 “代号”、“序号”、“跨数及是否有外伸”三项组成。
基础梁编号中标注的“代号”、“序号”、“跨数及 是否有外伸”三项符号的具体表示方法见下表所示。
• 4)侧面纵向钢筋 • 以大写字母G打头注写梁两侧面对称设置的纵向构造钢筋 的总配筋值(当梁腹板净高hw不小于450mm时,根据需要 配置)。
(5)基础梁底面标高 基础梁集中标注的第四项内容是基础梁底面标高,是选 注内容。当条形基础的底面标高与基础底面基准标高不同时 ,将条形基础底面标高注写在“()”内。 (6)必要的文字注解 基础梁集中标注的第五项内容是必要的文字注解,是选 注内容。当基础梁的设计有特殊要求时,宜增加必要的文字 注解。
梁板式条形基础
板式条形基础
条形基础平法施工图的表示方法
条形基础平法施工图,有平面注写和截面注写两种表达 方式,施工图会根据具体情况选择一种,或将两种方式相结 合进行条形基础的表示。 在条形基础平面布置图上,会将条形基础平面与基础所 支承的上部结构的柱、墙一起绘制。当基础底面标高不同时 ,会注明与基础底面基准线标高不同之处的范围和标高。 当梁板式基础梁中心或板式条形基础板中心与建筑定位 轴线不重合时,应标注其定位尺寸;对于编号相同的条形基 础,可仅选择一个进行标注。 平法施工图会将梁板式条形基础分解为基础梁和条形基 础底板分别进行表达。对于板式条形基础则仅表达条形基础 底板。
钢筋工程量计算
一)钢筋工程量计算规则1、钢筋工程,应区别现浇、预制构件、不同钢种和规格,分别按设计长度乘以单位重量,以吨计算。
2、计算钢筋工程量时,设计已规定钢筋塔接长度的,按规定塔接长度计算;设计未规定塔接长度的,已包括在钢筋的损耗率之内,不另计算塔接长度。
钢筋电渣压力焊接、套筒挤压等接头,以个计算。
3、先张法预应力钢筋,按构件外形尺寸计算长度,后张法预应力钢筋按设计图规定的预应力钢筋预留孔道长度,并区别不同的锚具类型,分别按下列规定计算:(1)低合金钢筋两端采用螺杆锚具时,预应力的钢筋按预留孔道长度减0.35m,螺杆另行计算。
(2)低合金钢筋一端采用徽头插片,另一端螺杆锚具时,预应力钢筋长度按预留孔道长度计算,螺杆另行计算。
(3)低合金钢筋一端采用徽头插片,另一端采用帮条锚具时,预应力钢筋增加0. 15m,两端采用帮条锚具时预应力钢筋共增加0.3m计算。
(4)低合金钢筋采用后张硅自锚时,预应力钢筋长度增加0. 35m计算。
(5)低合金钢筋或钢绞线采用JM, XM, QM型锚具孔道长度在20m以内时,预应力钢筋长度增加lm;孔道长度20m以上时预应力钢筋长度增加1.8m计算。
(6)碳素钢丝采用锥形锚具,孔道长在20m以内时,预应力钢筋长度增加lm;孔道长在20m以上时,预应力钢筋长度增加1.8m.(7)碳素钢丝两端采用镦粗头时,预应力钢丝长度增加0. 35m计算。
(二)各类钢筋计算长度的确定钢筋长度=构件图示尺寸-保护层总厚度+两端弯钩长度+(图纸注明的搭接长度、弯起钢筋斜长的增加值)式中保护层厚度、钢筋弯钩长度、钢筋搭接长度、弯起钢筋斜长的增加值以及各种类型钢筋设计长度的计算公式见以下:1、钢筋的砼保护层厚度受力钢筋的砼保护层厚度,应符合设计要求,当设计无具体要求时,不应小于受力钢筋直径,并应符合下表的要求。
钢筋的砼保护层厚度(mm)注:(1)轻骨料砼的钢筋的保护层厚度应符合国家现行标准《轻骨料砼结构设计规程》。
板、楼梯钢筋工程量计算(图集实例)
• 3、当设计已在图注 中统一注明板厚时, 此项可不注;
贯通纵筋注写方式
• 1、贯通筋前用B代表下部,以T代 表上部,B&T代表下部与上部;
• 2、X向贯通纵筋以X打头,Y向贯 通纵筋以Y打头,两向贯通纵筋配 置相同时以X&Y打头;
有梁板原位标注
• 1、板支座 上部非贯 通纵筋
• 2、纯悬挑 板上部受 力钢筋
原位标注原则
• 1、板支座原位标注的钢筋,应在配置相同跨的第一跨 表达;
• 2、垂直于板支座绘制一段适宜长度的中粗实线(当该筋 通长设置在悬挑板或短跨板上部时,实线段应画至对边 或短跨),以该线段代表支座上部非贯通纵筋;
板底钢筋根数计算
板受力筋计算
第一根钢筋距梁或墙边50mm 第一根钢筋距梁或墙边一个保护层 第一根钢筋距梁角筋为1/2板筋间距
板负筋长度的计算04G101-4 P30
板负筋计算
负筋长度=锚入长度+弯勾+板内净尺寸+弯折长度
板负筋的根数计算
板负筋计算
第一根钢筋距梁或墙边50mm 第一根钢筋距梁或墙边一个保护层 第一根钢筋距梁角筋为1/2板筋间距
• 5、对线段画至对边贯通全垮或贯通全悬挑长度的 上部通长筋,贯通全跨或延伸至全悬挑一侧的长 度不注,只注明非贯通筋另一侧的延伸长度值;
• 6、当板支座为弧形,支座上部非贯通纵筋呈放射 状分布时,设计者应注明配筋间距的度量位置并 加注“放射分布”四字。
相同配筋的标注
• 在板平面布置图中, 不同部位的板支座上 部非贯通纵筋及纯悬 挑板上部受力钢筋, 可仅在一个部位注写, 对其他相同者则仅需 在代表钢筋的线段上 注写编号及横向连续 布置的跨数(当为一跨 时可不注)即可;
钢筋量计算方法及规则
钢筋工程量计算方法及规则(一)钢筋工程量计算规则1、钢筋工程,应区别现浇、预制构件、不同钢种和规格,分别按设计长度乘以单位重量,以吨计算。
2、计算钢筋工程量时,设计已规定钢筋塔接长度的,按规定塔接长度计算;设计未规定塔接长度的,已包括在钢筋的损耗率之内,不另计算塔接长度。
钢筋电渣压力焊接、套筒挤压等接头,以个计算。
3、先张法预应力钢筋,按构件外形尺寸计算长度,后张法预应力钢筋按设计图规定的预应力钢筋预留孔道长度,并区别不同的锚具类型,分别按下列规定计算:(1)低合金钢筋两端采用螺杆锚具时,预应力的钢筋按预留孔道长度减0.35m,螺杆另行计算。
(2)低合金钢筋一端采用徽头插片,另一端螺杆锚具时,预应力钢筋长度按预留孔道长度计算,螺杆另行计算。
(3)低合金钢筋一端采用徽头插片,另一端采用帮条锚具时,预应力钢筋增加0. 15m,两端采用帮条锚具时预应力钢筋共增加0.3m计算。
(4)低合金钢筋采用后张硅自锚时,预应力钢筋长度增加0. 35m计算。
(5)低合金钢筋或钢绞线采用JM, XM, QM型锚具孔道长度在20m以内时,预应力钢筋长度增加lm;孔道长度20m以上时预应力钢筋长度增加1.8m计算。
(6)碳素钢丝采用锥形锚具,孔道长在20m以内时,预应力钢筋长度增加lm;孔道长在2 0m以上时,预应力钢筋长度增加1.8m.(7)碳素钢丝两端采用镦粗头时,预应力钢丝长度增加0. 35m计算。
(二)各类钢筋计算长度的确定钢筋长度=构件图示尺寸-保护层总厚度+两端弯钩长度+(图纸注明的搭接长度、弯起钢筋斜长的增加值)式中保护层厚度、钢筋弯钩长度、钢筋搭接长度、弯起钢筋斜长的增加值以及各种类型钢筋设计长度的计算公式见以下:1、钢筋的砼保护层厚度受力钢筋的砼保护层厚度,应符合设计要求,当设计无具体要求时,不应小于受力钢筋直径,并应符合下表的要求。
(2)处于室内正常环境由工厂生产的预制构件,当砼强度等级不低于C20且施工质量有可靠保证时,其保护层厚度可按表中规定减少5mm,但预制构件中的预应力钢筋的保护层厚度不应小于15mm;处于露天或室内高湿度环境的预制构件,当表面另作水泥砂浆抹面且有质量可靠保证措施时其保护层厚度可按表中室内正常环境中的构件的保护层厚度数值采用。
手算钢筋工程量2.框架柱钢筋
非连接区高度a、嵌固部位:Hn/3b、其他部位:max(Hn/6;hc;500) hc为柱截面长边尺寸(圆柱为截面直径)Hn为所在楼层的柱子净高嵌固端指的是建筑的固定位置,基 础顶面是柱子的嵌固部位。
手算钢筋工程量
目录
框架柱的基本知识
柱钢筋算量的思路
框架柱纵筋的手算原理解析
框架柱箍筋的手算原理解析
框架柱的基本知识
框架柱的基本知识
b边
600h边
角筋
边筋
箍筋
纵筋
KZ1
1.1、框架柱的钢筋组成600
框架柱的钢筋
柱号
标高
b×h
角筋
b边纵筋
h边纵筋
箍筋型号
箍筋
KZ4
基础顶面~4.150
600×600
柱纵筋计算(实例讲解)-首层纵筋
1.首层较低纵筋计算钢筋长度:C25:单根长度=首层层高-首层非连接区长度+二层非连接区长度=(4150+1200)-(4150+1200-700)/3+max[(3600-700)/6,600,500]=4400mm。C22:单根长度=首层层高-首层非连接区长度+二层非连接区长度=(4150+1200)-(4150+1200-700)/3+max[(3600-700)/6,500,500]=4400mm。钢筋根数:根据KZ4首层钢筋信息可知C25总共有4根,C22总共有8根。钢筋的搭接率我们 按照50%来计算,所以较低位置的C25钢筋我们应该计算的根数为:4×50%=2根, 较低位置的C22钢筋我们应该计算的根数为:8×50%=4根。
土建钢筋算量手算实例
土建钢筋算量手算实例
钢筋算量是一个相对复杂的过程,需要综合考虑多种因素。
以下是一个简单的土建钢筋手算实例,以供参考:
1. 确定需要计算的钢筋类型和规格,例如直径为16mm的HRB400级钢筋。
2. 确定需要计算的钢筋长度,例如梁的跨度为4m,需要计算跨中的钢筋长度。
3. 查阅钢筋规范,获取钢筋的每米重量、截面积、间距等参数。
4. 计算所需钢筋的总长度和总重量,例如根据梁的跨度和钢筋的间距,可以计算出所需钢筋的总长度和总重量。
5. 计算单个钢筋的重量,例如根据总重量和总长度,可以计算出单个钢筋的重量。
6. 根据计算结果,进行钢筋的下料和加工,并按照施工图纸进行安装。
需要注意的是,钢筋算量是一个专业性较强的工作,需要具备一定的专业知识和技能。
在进行手算时,应保证计算结果的准确性和可靠性,并遵循相关规范和标准。
同时,在实际工程中,还需要考虑施工条件、材料等因素的影响,进行必要的调整和修正。
柱板梁钢筋工程量计算(实例
下部纵筋长
l2 =(10.096+4.856)×3 = 44.856 (m) 下部纵筋质量 M2 = 44.856 m×2.98 kg/m×2 = 267.34 (kg)
(2)箍筋Ф8,按03G101-1,考虑 弯钩135º 。
① 单根长度按
l =(0.25+0.4)×2-8×0.025 +28×0.008 = 1.524 (m)
箍筋总长度
Lg = Lg1+Lg2 = 29.16+33.85 = 63.01(m)
2. 钢筋图纸用量
Ф22 =(17.48+15.2+9.84)×2.984 = 126.88 (kg) Ф16 = 12.68×1.578 = 20.01 (kg) Ф6 = 63.01×0.222 = 13.99 (kg)
④ 按需要,对负筋增设发布筋ф 6@400 总长度L6=(2.5-0.24)×7+ (1.3+1.76-0.24)×4 =27.1(m) (4)断面2–2肋梁 ① 4ф 14钢筋总长 L7 =(3.06-0.02×2+ 2×6.25×0.014)× 4 =12.78(m) ② 箍筋ф 6@200 ℓ8 =0.24 ×4-8 ×0.03+18 ×0.006 =0.828(m)
【例3】计算某办公楼二根框 架梁KL1的钢筋工程量。建筑按 四级抗震设计,砼强度等级为 C25,柱截面尺寸:KZ1 450mm×450mm,KZ2 400mm×400mm。
〖解〗砼为C25,则柱保护层 C=30mm,梁保护层C = 25mm, 钢筋采用HRB335,抗震等级四, lae = la = 34d,搭接长度为 1.2×34d。 (1)受力纵筋 ① 梁上部纵筋2Ф20 钢筋长度超过8m时,考虑一个 搭接接头,搭接长度及配筋构造按 03G101-1规定计算。
柱钢筋工程量计算含实例
第一节柱的平面表示方法一、列表注写方式用表格的方式将柱的名称、起止标高、几何尺寸、配筋数值、箍筋类型等内容在图纸上注写出来,就是列表注写方式,见图4.1和表4.1。
图4.1 柱的列表注写方式例图表4.1 柱的列表注写方式例表在实际工程中,会出现各种各样的柱,我们把柱分为如下类型,见表4.2:表4.2 柱的类型二、截面注写方式在同一编号的柱中选择一个截面放大到能看清的比例,直接注写柱的名称、起止标高、几何尺寸、配筋数值、箍筋类型等内容,就是截面注写方式,见图4.2。
图4.2 柱平法截面注写方式图4.2中,KZ1集中标注表达的意思是:750×700:表示柱的截面尺寸,750(宽)x700(高);26二级25:表示全部纵筋26根直径为25的二级钢;φ10@100/200:表示柱的箍筋直径为10的一级钢,加密区间距为100,非加密区间距为200。
第二节柱钢筋工程量计算规则一、柱要计算哪些钢筋量柱要计算的钢筋量见图4.3图4.3 柱要计算的钢筋量二、柱纵筋的计算规则(一)基础层纵筋计算①柱直接生根于基础板柱直接生根于基础板,一般有两种情况。
下面我们分别介绍这两种情况柱基础插筋的计算方法。
情况一:基础板厚度小于2m,见图4.4;图4.4基础板厚<2m的基础插筋配置图从图4.4可知:基础插筋长度=弯折长度a十竖直长度h1+非连接区hn/3+LIE式中,a的取值由h1和锚固长度LaE决定;h1指基础高度h—基础保护层厚度;hn指基础相邻层的净高(层高—梁高);L IE 指搭接长度(搭接率为50%时,搭接长度LIE= 1.4LaE;搭接率为25%时,搭接长度LIE = 1.2LaE。
情况二:基础板厚度大于等于2m,见图4.5;图4.5基础板厚≥2m的基础插筋配置图从图4.5可知,这种情况基础插筋不插到基础底部,只插到基础中部,这样,只是竖直长度h1发生变化(h1根据具体图纸计算),计算方法同上。
基础插筋长度=弯折长度a十竖直长度h1+非连接区hn/3+LIE②柱生根于基础梁上,也分两种情况:情况一:下平上不平(基础梁底和基础板底平),见图4.6图4.6 柱插筋构造图(基础梁底与板底平)这种情况插筋的计算方法同前述,也就是:基础插筋长度=弯折长度a十竖直长度h1+非连接区hn/3+LIE这里的h1为基础梁高—保护层(并非基础板厚—保护层);hn为基础梁顶到基础相邻层梁底的高度。
板钢筋工程量计算(公式+实例)
板钢筋⼯程量计算(公式+实例)⼀、板钢筋计算依据和钢筋的类型1、板的平法图集和计算依据是《04G101-4》2、现浇混凝⼟楼板的钢筋分为以下⼏种2.1 板底钢筋(包括特殊形式的板底通长钢筋);2.2 上层通长钢筋、⽀座负筋(包括特殊形式板⾯通长钢筋);2.3 ⽀座筋的分布筋、温度筋、附加筋;2.4 马蹬筋;⼆、各种板钢筋的详细计算1、字母代表的含义: La—⾮抗震时锚固长度; d ---钢筋直径; L1E—连接长度; BHC—保护层;Ha—⽀座宽度 S--- 钢筋间距 ceil—向上取整2、板底通长钢筋(下层通长钢筋)板底通长钢筋有⽔平和垂直两个⽅向,可以布置多个板块或者⼀个板块。
长度L=板扣除两端⽀座的长度(板净长) + 左锚固 + 右锚固 + “连接长度”+12.5*D(II级以上为0)其中:12.5D是指⼀级钢中的180度弯钩,⼀端弯钩是6.25D,两端就是12.5D.“左锚固、右锚固”算法有如下⼏种,可根据图纸说明操作:Max ( ha /2,5*d) (即,⽀座宽度的⼀半与钢筋直径的5倍相⽐取⼤值);Max ( ha /2,12*d) (即,⽀座宽度的⼀半与钢筋直径的12倍相⽐取⼤值);La (即,钢筋的锚固长度);ha /2+5*d (即,⽀座宽度的⼀半加钢筋直径的5倍);ha–bhc (即,⽀座宽度 - 保护层);ha /2 (即,⽀座宽度的⼀半);·“连接长度” 算法为:当采⽤焊接、机械连接时:连接长度 = 0 ,计算接头个数;当采⽤搭接时,连接长度=接头个数 * L1=取整(通长钢筋直段长 / 定尺长度)* L1根数N= ceil [(钢筋布置范围–2倍的受⼒筋到⽀座边的距离) / 钢筋间距 ] +1;在根数计算时,起始受⼒筋距离⽀座边间距有三种情况可以考虑A:50mm,第⼀根钢筋距离⽀座边50mm;B:保护层距离,第⼀根钢筋距离⽀座边保护层距离;C:S/2,第⼀根钢筋距离⽀座边S/2(S为间距);纵向的钢筋长度与根数和⽔平⽅向的算法⼀致,不在详讲!3、板⾯通长钢筋(上层通长钢筋)板⾯通长钢筋有⽔平和垂直两个⽅向,可以布置多个板块或者⼀个板块。
基础钢筋工程量计算含计算实例
第5章基础构件钢筋工程量计算基础是位于建筑物最下部的承重构件,承重建筑物的全部荷载,并将这些荷载传给地基。
基础可分为筏形基础、箱形基础、独立基础、条形基础和桩承台基础等。
本章将主要讲解的是常见的独立基础和条形基础。
第一节独立基础钢筋工程量计算一、独立基础平法识图1. G101平法识图学习方法(1)G101平法识图学习方法G101平法图集由“制图规则”和“构造详图”两部分组成,通过学习制图规则来识图,通过学习构造详图来了解钢筋的构造及计算。
制图规则的学习,可以总结为以下三方面的内容,见图5.1。
一是该构件按平法制图有几种表达方式,二是该构件有哪些数据项,三是这些数据项具体如何标注。
图5.1 G101平法识图学习方法(2)《G101-6》独立基础平法识图知识体系《G101-6》第6~20页讲述的是独立基础构件的制图规则,知识体系如表5.1所示。
表5.1 《G101-6》独立基础2. 《G101-6》独立基础平法识图(1)认识独立基础的平面注写方式独立基础的平法制图,工程中主要采用平面注写方式,故这里也主要讲解平面注写方式。
独立基础的平面注写方式是指直接在独立基础平面布置图上进行数据项的标注,标注时,分为集中标注和原位标注。
如图5.2所示。
集中标注是在基础平面布置图上集中标注:基础编号、截面竖向尺寸、配筋三项必注内容,以及当基础底面标高、基础底面标准标高不同时的标高高差和必要的文字注解两项选注内容。
原位标注是在基础平面不知图上标注独立基础的平面尺寸。
图5.2图5.3(2)集中标注1)独立基础集中标注示意图独立基础集中标注包括编号、截面竖向尺寸、配筋三项必注内容。
如图5.3。
2)独立基础编号①独立基础编号(《G101-6》第6页)独立基础集中标注的第一项必注内容是基础编号,基础编号表示了独立基础的类型,见表5.2。
表5.2 独立基础编号识图例如:DJJ 2,表示阶形普通独立基础,序号为2;BJP3,表示杯口坡形独立基础,序号为3。
梁钢筋工程量计算含实例
第3章梁钢筋工程量计算第一节梁的平面表示方法一、平面注写方式系在梁的平面布置图上,分别在不同编号的梁中各选一根梁,在其上注写梁的截面尺寸和配筋的具体数值,如图3.1图3.1 梁的平面注写方式示意图平面注写包括集中标注和原位标注。
集中标注表达梁的通用数值,原位标注表达梁的特殊数值。
当集中标注中的某项数值不适用于梁的某部位时,则将该项数值用原位标注,使用时,原位标注取值优先。
二、截面注写方式系在梁平面布置图上,分别在不同编号的梁中各选择1根梁,用剖面号引出配筋图,并在其上注写梁的截面尺寸和配筋具体数值。
图4.1中的KL2用截面注写方式表示见图3.2。
图3.2 截面注写方式示意图三、梁的集中标注内容(1)梁的编号在实际工程中可能遇到各种各样的梁,平法图集将梁归类如下,且表3.1表3.1 梁的分类与编号注: (XXA)为一端悬眺;(XXB)为两端最挑,悬挑不计人跨数。
比如: KL2(2A)表示第2号框架梁,2跨,一端悬挑;L9 (7B)表示第9号非框架梁,7跨,两端有悬挑。
(2)梁截面梁编号后面紧跟着的是梁的截面,一般用"截面宽×截面高"表示,如: 300 ×650表示梁的截面宽为300mm,截面高为650mm。
(3)箍筋的表示方法箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数等内容。
比如:φ10@100/200 (4),表示箍筋为HPB235一级钢筋,直径为10mm,加密区间距为100mm,非加密区间距为200mm,均为四肢箍。
13φ10@ 150/200(2),表示箍筋为HPB235一级钢筋,直径为10mm;梁的两端各有13个四肢箍,间距为150mm;梁的中部间距为200mm,四肢箍。
18φ12@ 150(4)/200(2),表示箍筋为HPB235一级钢筋,直径为12mm;梁的两端各有18个四肢箍,间距为150mm,梁跨中部分,间距为200mm,双肢箍。
(4)梁上下通长筋和架立筋的表示方法1)如果只有上部通长筋,没有下部通长筋,则在集中标注只表示上部通长筋。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
一、箍筋表示方法:⑴ φ10@100/200(2)表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为双肢箍。
⑵ φ10@100/200(4)表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为四肢箍。
⑶ φ8@200(2)表示箍筋为φ8,间距为200,双肢箍。
⑷ φ8@100(4)/150(2)表示箍筋为φ8,加密区间距100,四肢箍,非加密区间距150,双肢箍。
一、梁上主筋和梁下主筋同时表示方法(集中标注):⑴ 3Φ22;3Φ20表示上部通长钢筋为3Φ22,下部通长钢筋为3Φ20。
⑵ 2φ12;3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。
⑶ 4Φ25;4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。
⑷ 3Φ25;5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。
二、梁上部钢筋表示方法:(标在梁上支座处即原位标注)⑴ 2Φ20表示两根Φ20的钢筋,通长布置,用于双肢箍。
⑵ 2Φ22+(4Φ12)表示2Φ22 为通长,4φ12架立筋,用于六肢箍。
⑶ 6Φ25 4/2表示上部钢筋上排为4Φ25,下排为2Φ25。
⑷ 2Φ22+ 2Φ22表示只有一排钢筋,两根在角部,两根在中部,均匀布置。
三、梁腰中钢筋表示方法:⑴ G2φ12表示梁两侧的构造钢筋,每侧一根φ12。
⑵ G4Φ14表示梁两侧的构造钢筋,每侧两根Φ14。
⑶ N2Φ22表示梁两侧的抗扭钢筋,每侧一根Φ22。
⑷ N4Φ18表示梁两侧的抗扭钢筋,每侧两根Φ18。
四、梁下部钢筋表示方法:(标在梁的下部)⑴ 4Φ25表示只有一排主筋,4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4表示有两排钢筋,上排筋为2Φ25,下排筋4Φ25。
⑶ 6Φ25 (-2 )/4 表示有两排钢筋,上排筋为2Φ25,不伸入支座,下排筋4Φ25,全部伸入支座。
⑷ 2Φ25 + 3Φ22(-3)/ 5Φ25表示有两排筋,上排筋为5根。
2Φ25伸入支座,3Φ22,不伸入支座。
下排筋5Φ25,通长布置。
五、标注示例:KL7(3)300×700 Y500×250φ10@100/200(2) 2Φ25N4Φ18(-0.100)4Φ256Φ25 4/26Φ25 4/26Φ254/2 4Φ25□……………………………□………………□……………………………□4Φ252Φ254Φ25300×700N4φ10KL7(3) 300×700表示框架梁7,有三跨没有悬挑,断面宽300,高700。
Y500×250表示梁是加腋梁即梁下加腋,宽500,高250。
N4Φ18表示梁腰筋位置中为抗扭钢筋,每侧2根直径为18的一级钢筋,共四根。
φ10@100/200(2) 2Φ25 表示箍筋为直径10毫米的一级钢筋,在加密区是每间隔100布置一根,在非加密区是每间隔200布置一根,都是双肢箍。
梁上部钢筋中有两根直径为25的二级钢筋时通长钢筋,布置在角筋位置。
-0.100 表示梁顶标高比所在结构层标高低了0.1米。
N2B12指梁的两个侧面共配置2根12的受扭纵向筋(腰筋),每侧各配一根.G2B12指梁的两个侧面共配置2根12的纵向构造筋(腰筋),每侧各配一根.N是受扭钢筋的意思,G是构造钢筋的意思!没有标注N 的就是构造钢筋G,在钢筋工程量就计算时,G是按照15D计算,N是按照LaE计算;钢筋算量基本方法第一章梁第一节框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋(上通长筋1)长度=通跨净跨长+首尾端支座锚固值2、端支座负筋端支座负筋长度:第一排为Ln/3+端支座锚固值;第二排为Ln/4+端支座锚固值。
3、下部钢筋下部钢筋长度=净跨长+左右支座锚固值注意:下部钢筋不论分排与否,计算的结果都是一样的,所以我们在标注梁的下部纵筋时可以不输入分排信息。
以上三类钢筋中均涉及到支座锚固问题,那么,在软件中是如何实现03G101-1中关于支座锚固的判断呢?现在我们来总结一下以上三类钢筋的支座锚固判断问题:支座宽≥Lae且≥0.5Hc+5d,为直锚,取Max{Lae,0.5Hc+5d }。
钢筋的端支座锚固值=支座宽≤Lae或≤0.5Hc+5d,为弯锚,取Max{Lae,支座宽度-保护层+15d }。
钢筋的中间支座锚固值=Max{Lae,0.5Hc+5d }4、腰筋构造钢筋:构造钢筋长度=净跨长+2×15d抗扭钢筋:算法同梁下部贯通钢筋布置5、拉筋拉筋长度=(梁宽-2×保护层)+2×max(10d,75mm)+2 1.9d(抗震弯钩值)+2d拉筋根数:如果我们没有在平法输入中给定拉筋的布筋间距,那么拉筋的根数=(箍筋根数/2)×(构造筋根数/2);如果给定了拉筋的布筋间距,那么拉筋的根数=布筋长度/布筋间距。
6、箍筋箍筋长度=(梁宽-2×保护层+梁高-2×保护层)2⨯+2×max(10d,75mm)+2⨯1.9d+8d箍筋根数=(加密区长度/加密区间距+1)×2+(非加密区长度/非加密区间距-1)+1注意:因为构件扣减保护层时,都是扣至纵筋的外皮,那么,我们可以发现,拉筋和箍筋在每个保护层处均被多扣掉了直径值;并且我们在预算中计算钢筋长度时,都是按照外皮计算的,所以软件自动会将多扣掉的长度在补充回来,由此,拉筋计算时增加了2d,箍筋计算时增加了8d。
(如下图所示)7、吊筋吊筋长度=2*锚固+2*斜段长度+次梁宽度+2*50,其中框梁高度>800mm 夹角=60°≤800mm 夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋:第一排为Ln/3+中间支座值+Ln/3;第二排为Ln/4+中间支座值+Ln/4注意:当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时,其钢筋长度:第一排为该跨净跨长+(Ln/3+前中间支座值)+(Ln/3+后中间支座值);第二排为该跨净跨长+(Ln/4+前中间支座值)+(Ln/4+后中间支座值)。
其他钢筋计算同首跨钢筋计算。
三、尾跨钢筋计算类似首跨钢筋计算四、悬臂跨钢筋计算1、主筋软件配合03G101-1,在软件中主要有六种形式的悬臂钢筋,如下图所示这里,我们以2#、5#及6#钢筋为例进行分析:2#钢筋—悬臂上通筋=(通跨)净跨长+梁高+次梁宽度+钢筋距次梁内侧50mm起弯-4个保护层+钢筋的斜段长+下层钢筋锚固入梁内+支座锚固值5#钢筋—上部下排钢筋=Ln/4+支座宽+0.75L6#钢筋—下部钢筋=Ln--保护层+15d2、箍筋(1)、如果悬臂跨的截面为变截面,这时我们要同时输入其端部截面尺寸与根部梁高,这主要会影响悬臂梁截面的箍筋的长度计算,上部钢筋存在斜长的时候,斜段的高度及下部钢筋的长度;如果没有发生变截面的情况,我们只需在“截面”输入其端部尺寸即可。
(2)、悬臂梁的箍筋根数计算时应不减去次梁的宽度;根据修定版03G101-1的66页。
第二节其他梁一、非框架梁在03G101-1中,对于非框架梁的配筋简单的解释,与框架梁钢筋处理的不同之处在于:1、普通梁箍筋设置时不再区分加密区与非加密区的问题;2、下部纵筋锚入支座只需12d;3、上部纵筋锚入支座,不再考虑0.5Hc+5d的判断值。
未尽解释请参考03G101-1说明。
二、框支梁1、框支梁的支座负筋的延伸长度为Ln/3;2、下部纵筋端支座锚固值处理同框架梁;3、上部纵筋中第一排主筋端支座锚固长度=支座宽度-保护层+梁高-保护层+Lae,第二排主筋锚固长度≥Lae;4、梁中部筋伸至梁端部水平直锚,再横向弯折15d;5、箍筋的加密范围为≥0.2Ln1≥1.5hb;7、侧面构造钢筋与抗扭钢筋处理与框架梁一致。
第二章剪力墙在钢筋工程量计算中剪力墙是最难计算的构件,具体体现在:1、剪力墙包括墙身、墙梁、墙柱、洞口,必须要整考虑它们的关系;2、剪力墙在平面上有直角、丁字角、十字角、斜交角等各种转角形式;3、剪力墙在立面上有各种洞口;4、墙身钢筋可能有单排、双排、多排,且可能每排钢筋不同;5、墙柱有各种箍筋组合;6、连梁要区分顶层与中间层,依据洞口的位置不同还有不同的计算方法。
需要计算的工程量第一节剪力墙墙身一、剪力墙墙身水平钢筋1、墙端为暗柱时A、外侧钢筋连续通过外侧钢筋长度=墙长-保护层内侧钢筋=墙长-保护层+弯折B、外侧钢筋不连续通过外侧钢筋长度=墙长-保护层+0.65Lae 内侧钢筋长度=墙长-保护层+弯折暗拄与墙身相平水平钢筋根数=层高/间距+1(暗梁、连梁墙身水平筋照设)2、墙端为端柱时A、外侧钢筋连续通过外侧钢筋长度=墙长-保护层内侧钢筋=墙净长+锚固长度(弯锚、直锚)B、外侧钢筋不连续通过外侧钢筋长度=墙长-保护层+0.65Lae内侧钢筋长度=墙净长+锚固长度(弯锚、直锚)水平钢筋根数=层高/间距+1(暗梁、连梁墙身水平筋照设)注意:如果剪力墙存在多排垂直筋和水平钢筋时,其中间水平钢筋在拐角处的锚固措施同该墙的内侧水平筋的锚固构造。
3、剪力墙墙身有洞口时端拄突出墙当剪力墙墙身有洞口时,墙身水平筋在洞口左右两边截断,分别向下弯折15d。
二、剪力墙墙身竖向钢筋1、首层墙身纵筋长度=基础插筋+首层层高+伸入上层的搭接长度2、中间层墙身纵筋长度=本层层高+伸入上层的搭接长度3、顶层墙身纵筋长度=层净高+顶层锚固长度墙身竖向钢筋根数=墙净长/间距+1(墙身竖向钢筋从暗柱、端柱边50mm开始布置)中间层无变截面中间层变截面顶层内墙顶层外墙4、剪力墙墙身有洞口时,墙身竖向筋在洞口上下两边截断,分别横向弯折15d。
三、墙身拉筋1、长度=墙厚-保护层+弯钩(弯钩长度=11.9+2*D)2、根数=墙净面积/拉筋的布置面积注:墙净面积是指要扣除暗(端)柱、暗(连)梁,即墙面积-门洞总面积-暗柱剖面积 - 暗梁面积;拉筋的面筋面积是指其横向间距×竖向间距。
例:(8000*3840)/(600*600)第二节剪力墙墙柱一、纵筋1、首层墙柱纵筋长度=基础插筋+首层层高+伸入上层的搭接长度2、中间层墙柱纵筋长度=本层层高+伸入上层的搭接长度3、顶层墙柱纵筋长度=层净高+顶层锚固长度注意:如果是端柱,顶层锚固要区分边、中、角柱,要区分外侧钢筋和内侧钢筋。
因为端柱可以看作是框架柱,所以其锚固也同框架柱相同。
二、箍筋:依据设计图纸自由组合计算。
第三节剪力墙墙梁一、连梁1、受力主筋顶层连梁主筋长度=洞口宽度+左右两边锚固值Lae中间层连梁纵筋长度=洞口宽度+左右两边锚固值Lae2、箍筋顶层连梁,纵筋长度范围内均布置箍筋即N=(LAE-100/150+1)*2+(洞口宽-50*2)/间距+1(顶层)中间层连梁,洞口范围内布置箍筋,洞口两边再各加一根即N=(洞口宽-50*2)/间距+1(中间层)二、暗梁1、主筋长度=暗梁净长+锚固2、箍筋第三章柱KZ钢筋的构造连接第一章基础层一、柱主筋基础插筋=基础底板厚度-保护层+伸入上层的钢筋长度+Max{10D,200mm}二、基础内箍筋基础内箍筋的作用仅起一个稳固作用,也可以说是防止钢筋在浇注时受到挠动。
