风口型号表示法
常见回风口尺寸
常见回风口尺寸回风口是建筑物中的一种通风设备,主要用于室内空气的循环与调节。
回风口的尺寸是指其开口的大小,不同尺寸的回风口在不同场合下具有不同的适用性。
本文将介绍一些常见的回风口尺寸及其适用范围。
1. 300mm×300mm这是一种较小尺寸的回风口,适用于小型房间或者需要局部通风的场合。
比如,它可以用于小型办公室、卫生间、储藏室等空间。
由于其尺寸较小,通风量相对较低,因此适合于面积较小、人员密集度不高的场所。
2. 400mm×400mm这是一种中等尺寸的回风口,适用于中型房间或者需要中等通风量的场合。
比如,它可以用于会议室、教室、餐厅等空间。
由于其尺寸适中,通风量适中,适合于面积适中、人员密集度一般的场所。
3. 500mm×500mm这是一种较大尺寸的回风口,适用于大型房间或者需要大量通风的场合。
比如,它可以用于剧场、体育馆、大型会议室等空间。
由于其尺寸较大,通风量较高,适合于面积较大、人员密集度较高的场所。
4. 600mm×600mm这是一种最常见的回风口尺寸,适用于各种场合。
比如,它可以用于办公室、商场、酒店等空间。
由于其尺寸适中,通风量适中,可以满足大部分场所的通风需求。
除了以上几种常见尺寸外,还有一些特殊尺寸的回风口,如长形回风口、圆形回风口等,它们适用于一些特殊的建筑结构或者装饰需求。
在选择回风口尺寸时,需要根据实际情况和需求来确定,以满足室内通风的要求。
回风口的材质也是需要考虑的因素之一。
常见的回风口材质有金属、塑料和玻璃纤维等,不同材质的回风口具有不同的特点和适用范围。
例如,金属回风口具有耐用性好、易清洁等特点,适用于长期使用和易脏污的场所;塑料回风口具有成本低、防腐蚀等特点,适用于一些经济型建筑;玻璃纤维回风口具有隔音效果好、防火性能好等特点,适用于一些对环境要求较高的场所。
回风口的尺寸选择应根据实际需求和场所特点来确定,同时还需要考虑材质的选择以及其他相关因素。
风口类型及型号
风口类型
双层百叶风口FK-1FK-19FK-3单层百叶风口FK-2FK-20FK-6
侧壁格栅式风口
FK-4FK-27可开侧壁格栅式风口FK-12FK-7固定斜叶片送风口FK-22FK-6
双层固定百叶送风口FK-30
防水百叶风口FK-53外墙风口
FK-53四面吹散流器FK-10FK-31三面吹散流器FK-37圆形散流器FK-39FK-8圆盘散流器
FK-41FK-9
圆形斜叶片散流器FK-15圆环形叶片散流器FK-16小型圆散流器FK-29
活叶条形散流器FK-25条形直片散流器FK-18条缝风口
FK-23条缝活蕊回风口
FK-24旋流风口FK-52球形风口FK-58孔板送风口FK-55风口调节阀FK-11圆形对开调节阀FK-13风口过滤器
风口过滤器FK-5FK-43
空调机过滤器FK-40处理机过滤器FK-57自垂百叶
自垂百叶式风口
FK-14
FK-33
方形、矩形散流器
圆形散流器
散流器
风口调节阀条形风口百叶风口
活动百叶
固定百叶
防水百叶风口及外墙风口。
孔板型风口
技术描述
特点
- 高诱导比,水平出风,适用于 CAV/VAV系统 ; - 配有均流装置的静压箱,能确保 风口面板出风形式的一致性,而 使其不受接管位置、甚至不规则 管道 的 影响; - 可通过面板上调节导流叶片方便 调节 成1、2、3或4向 出 风 - 弹簧卡子机构使风口面板与静压 箱有效连接,面板可以方便拆 卸; - 内 部 偏 向 轮 盘 可 以 确 保 在VAV系 统应 用中风口 水平出风 ;
型号PBS13O4 送风
54-1080m 3/h
1 向 LpA NC – 射 程 m 1.1 0.9 1.4 1.2 1.8 1.5 1.2 2.1 1.8 1.4 2.2 2.1 1.6 2.4 2.4 1.9 Ps Pa 11 6 20 11 31 16 6 45 24 8 62 32 12 80 42 15 LpA NC – – – – 21 21 – 25 25 – 28 28 20 33 31 23
孔板型风口 PB./PE.
型号定义
型号 送/排 风
P
P B
第一位:产品组
-
B
-
S
-
1
-
3
-
O
-
4
-
510
P = 孔板型风 口
第二位:功能
O = 无 需求 B = 送风 E = 回风 1 = 非标另 述
S
第三位:面板结构 O = 无 需求
S = 方 形铝质面 板,可拆 卸 M = 方形铝质 面板,可 拆卸,内 置偏向轮 盘 1 = 非标另 述
O 4 510
第六位:安装O = 标 源自安装 1 = 非标 另述第七位:喷涂颜色
4 = 白色 ,RAL9010( 标准) 1 = 非标另述
风口标准
Q/XH 大连经济技术开发区星火科技有限公司企业标准Q/XHF.K001-1998 通风空调风口1998- - 发布 1998- - 实施大连经济技术开发区星火科技有限公司发布编制说明本标准是大连经济技术开发区星火科技有限公司为本公司生产通风风口(以下简称风口)而编制的。
在编制过程中,参考了国家现行出版的手册、标准及规范,并结合公司几年来发展的实际状况及顾客提出的有关要求。
本标准是星火科技有限公司指导性技术文件,凡本公司涉及风口制作的工艺及要求不得低于本标准,确保风口满足使用要求。
本标准实施之日后,随国家和行业新标准、规范的发布而修正。
当本标准与顾客要求不一致时,按照合同要求执行。
前言本标准是大连经济技术开发区星火科技有限公司为本公司生产通风空调风口(以下简称风口)而编制的。
在编制过程中,参考了涉及的国家、行业标准及规范,并结合公司实际工艺水平及顾客要求。
本标准全面系统地阐述了风口应达到的要求,使产品质量可靠、经济合理。
本标准是星火科技有限公司指导性技术文件,涉及风口的其它技术文件必须符合本标准要求。
本标准是公司第一次编写的企业标准,其主要内容来源于行业标准JGJ77-91通风空调风口。
本标准实施之日后,若国家或行业有新标准发布,本公司即执行国家或行业标准、并在适当时候,修正本企业标准。
本标准由星火科技有限公司提出并归口。
本标准由星火科技有限公司起草。
本标准主要起草人:姚伟国刘志伟大连经济技术开发区星火科技有限公司企业标准通风空调风口Q/XHF.K001-19981 范围本标准规定了风口的分类、基本规格、技术要求、试验方法、检验规则和标志、包装、运输、贮存等。
本标准适用于通风空调系统中的各类送风口、排风口和回风口。
2 引用标准通过引用下列标准中的条文,构成本标准GB/T 1.1-1993 标准编写的基本规定GB/T 1.3-1997 产品标准编写规定JGJ 77-91 通风空调风口GBJ243-82 通风与空调工程及验收规范GBJ304-88 通风与空调工程质量检验评定标准3 分类与基本规格3.1 分类3.1.1 按用途分类:a.送风口b.排风口c.回风口3.1.2 按型式分类a.百叶式风口:外形有方形、矩形;叶片有单层、双层等b.散流器:有方形、矩形、圆形、圆盘形等c.喷口:有圆形、矩形等d.条缝型风口e.孔板风口3.2 基本规格3.2.1风口基本规格用颈部尺寸(指与风管的接口尺寸)表示,排列见表13.2.2 散流器基本规格按相等间距数50mm、60mm、70mm排列3.3 型号表示法3.3.1 型号表示法用数字及字母表示(见表2)分类代号表表22.3.2 型号示例FK-27-400×200表示窄框侧壁格栅式风口规格为400×200(mm)FK-26B-800×400表示双向定叶片斜送风口规格为800×400(mm)3 技术要求3.1 基本要求3.1.1 规格尺偏差允许值如下:a)矩形(包括方形)风口的尺寸允差见表3表3 尺寸允差 mm风口大边长 <300 300~800 >800允差 -1 -2 -3b)矩形(包括方形)风口两条对角线之间允差见表4表4 两条对角线允差 mm 对角线长度 <300 300~500 >500允差 1 2 3c)圆形风口的尺寸允差见表5表5 尺寸允差 mm风口直径 <250 >250允差 -2 -33.1.2 风口装饰面应平整光滑,其平面度应符合表6的规定值表6 平面度表面积(m2) <0.1 0.1~0.3 >0.3平面度(mm) 1 2 33.1.3 风口装饰面上接口拼缝的缝隙,铝型材应不超过0.15 mm,其它材料应不超过0.2 mm3.1.4 风口的叶片应符合下列要求a)叶片间距的尺寸偏差不大于±1mmb)叶片弯曲度3/1000mmc)叶片平行度4/1000mm3.1.5 风口外框装饰面对缝处,要求用手摸不能感觉到高低不平3.2 外观要求3.2.1 风口装饰面应无明显的划伤和压痕3.2.2 风口装饰面的颜色应均匀一致,无花斑疵点现象3.2.3 焊点应光滑牢固3.2.4 风口装饰面内框与外框间隙均匀,并且双面间隙不大于1.5mm3.3 性能要求a)风口的活动零件要求动作自如,阻尼均匀,无卡死和松动b)导流片可调或可拆卸的产品,要求调节拆卸方便和可靠,定位后无松动现象4.4 材料要求风口应选用防腐性能好、易成型的材料制造a.采用铝型材时,其材质应符合生产厂家的产品标准要求b.采用钢材时,要求用冷轧钢板,并符合国家材料标准要求c.根据使用要求,亦可采用其它材料,但应符合风口要求的强度和耐久性等,并应符合有关材料标准的规定5 试验方法5.1 尺寸测量风口的各种尺寸和允差用钢板尺、塞尺或样板等测量5.2 外观检验外观检验应在照度不少于300LX下目测5.3 机械性能检验应在正常使用条件下,用手或专用工具检验5.4 运输试验包装好的风口稳放在载重汽车上行驶300km后,重测尺寸偏差、外观和机械性能5 检验规则5.1 检验分类和检验项目5.1.1 风口检验分出厂检验(或交收检验)和型式检验5.1.2 检验项目按表7进行表7 风口检验项目5.2 出厂检验5.2.1 每个风口必须经质保部检验合格,并在风口上贴盖章后的产品合格证方可包装出厂5.2.2 风口出厂检验应按表7中1、2、3、5项的内容逐个逐项进行检验,合格后方可入库5.3 型式检验5.3.1 风口有下列情况之一时,应进行型式检验:a)试制的新产品定型时b)产品结构和制造工艺、材料等更改,对性能有影响时c)长期停产后,恢复生产时d)产品转厂生产时e)国家质量监督机构提出型式检验要求时5.3.2 风口型式检验应包括表7全部项目及额外得出的项目5.3.3 型式检验抽样方法,在合格品中抽取,抽取样品的数量见表8表8 抽检数量交验数量 <100 100~500 >500抽检数量 2 3 46.3.4 判定规则:在抽取样品中有一个检验不合格,则加倍抽取;如检验后仍有一个不合格,则该批风口判为不合格产品7 标志、包装、运输、贮存7.1 标志7.1.1 每个产品上贴盖章的产品合格证7.1.2 产品出厂的包装上应贴规格标签,应注明如下内容:a.风口名称和型号b.规格大小c.出厂编号d.生产日期e.数量,如有要求时,填写重量7.2 包装7.2.1 每个风口外框装饰面必须贴塑膜,并用塑料布包装,胶带粘牢7.2.2 短途运输的产品要求物品摆放平整,并用软性材料垫实,捆扎牢固,长途运输则另外增加包装箱7.2.3 随产品附交货单7.3 运输和贮存7.3.1 产品在运输过程中,不应受碰撞、挤压、抛投、雨雪淋袭7.3.2 产品应贮存在通风干燥的场所,不宜堆放过高,周围无腐蚀性气体存在。

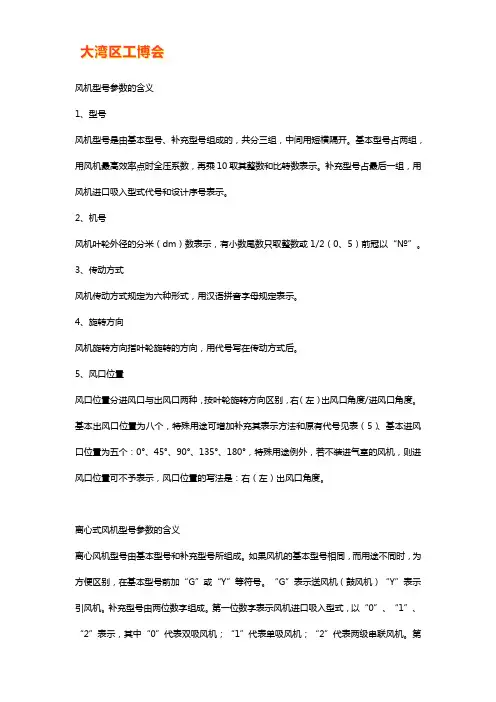

风机型号参数及含义说明
风机型号参数的含义1、型号风机型号是由基本型号、补充型号组成的,共分三组,中间用短横隔开。
基本型号占两组,用风机最高效率点时全压系数,再乘10取其整数和比转数表示。
补充型号占最后一组,用风机进口吸入型式代号和设计序号表示。
2、机号风机叶轮外径的分米(dm)数表示,有小数尾数只取整数或1/2(0、5)前冠以“№”。
3、传动方式风机传动方式规定为六种形式,用汉语拼音字母规定表示。
4、旋转方向风机旋转方向指叶轮旋转的方向,用代号写在传动方式后。
5、风口位置风口位置分进风口与出风口两种,按叶轮旋转方向区别,右(左)出风口角度/进风口角度。
基本出风口位置为八个,特殊用途可增加补充其表示方法和原有代号见表(5)、基本进风口位置为五个:0°、45°、90°、135°、180°,特殊用途例外,若不装进气室的风机,则进风口位置可不予表示,风口位置的写法是:右(左)出风口角度。
离心式风机型号参数的含义离心风机型号由基本型号和补充型号所组成。
如果风机的基本型号相同,而用途不同时,为方便区别,在基本型号前加“G”或“Y”等符号。
“G”表示送风机(鼓风机)“Y”表示引风机。
补充型号由两位数字组成。
第一位数字表示风机进口吸入型式,以“0”、“1”、“2”表示,其中“0”代表双吸风机;“1”代表单吸风机;“2”代表两级串联风机。
第二位数字代表设计序号。
风机型号完整的表示方法就包括:名称、型号、机号、传动方式、旋转方向、出口位置等部分。
风机的主要性能参数1、流量风机的流量是用出气流量换算成其进气状态的结果来表示的,通常以m3/h、m3/min表示。
但在进出口压比为1、03以下(比如通风机范畴的风机)时,通常将出气风量看作为进气流量相同。
在化学工业等领域中,以m3/h(常温常压)来表示的情况居多,它是将流量换算成标准状态,即摄氏0度、0、1MPa干燥状态。
另外有时还以质量m按Kg/s来表示的。
空调风口系列型号、功能、选用一览表
型号
功能特点
应用场合
可开侧壁格栅式风口
(门铰式风口)
FK-12
1. 呈活门式,能与边框开合;
2. 可配装风口过滤器,叶片可平行长边或短边;
3. 可配装FK-40/5过滤器,并可拆卸清洗。
常用于室内回风,新风入口、回风口和检查口
防雨百叶风口
FK-15
具有防雨淋或日光直射等作用。
适用于外墙进风和排风口
同上
FK-13
1. 为圆形对开调节阀,可与FK-39和FK-41散流器配套使用;
2. 通过中心螺杆调节叶片开启角度;
3. 对开叶片有利于气流的分布。
同上
空调风口系列型号、功能、选用一览表(3)
名称
型号
功能特点
应用场合
风口过滤器
FK-40FK-5
1. FK-40型用尼龙网制作,FK-5型用铝板网制作;
2. FK-1为宽边框,FK-19为窄边框;
3. 可根据要求做成活芯上推式风口;
4. 可配装FK-11调节阀或钢制调节阀;
5. 前排叶片可平行于长边或短边。
同上
侧壁格栅式风口
FK-4
FK-27
1. FK-4为宽边框,FK-27为窄边框;
2. 固定式叶片,能起防雨、防尘作用。
可用作回风口和新风口
空调风口系列型号、功能、选用一览表(2)
1. 可拼接成任意长度,有两端有框和无框之分;
2. FK-26可采用单向(A型)或双向(B型)斜送风形式;
3. 边框宽度有32、25、17三种规格;
4. 可根据用户要求制造半径R>20M的弧形风口,每段最大长度≤3M。
突出了线性设计特点,可用于室内大厅环形分布的出风口和回风口
空调风口标示方法
空调风口的标示方法主要有以下几种:
1.单向送风:箭头指向一个方向,表示空调只向一个方向进行送风。
2.上下送风:箭头分为上下两个部分,表示空调可以同时向上和向下进行送风。
3.左右送风:箭头分为左右两个部分,表示空调可以同时向左和向右进行送风。
4.全向送风:箭头呈环形状,表示空调可以在360度范围内进行送风。
此外,在一些汽车空调系统中,风口标示方法可能包括:
1.仪表板通风口:表示风向正对着身体方向,也就是身体正对着的出风口。
2.地板通风口:表示风向朝向地板方向,通常位于手套箱下方或方向盘下方。
3.仪表板和地板通风:表示空调可以同时向仪表板和地板进行送风。
4.前挡风玻璃除雾通风口:用于吹向前挡风玻璃以去除雾气。
请注意,不同品牌和型号的空调系统可能会有不同的标示方法和符号,因此在使用时最好参考相关的用户手册或操作指南。
FK-YXII系列可变旋流风口
315
10 2 2 -1 -5 -18 -28 -37 10 6 2 -1 -6 -17 -28 -30 8 4 2 0 -6 -16 -28 -36
YXⅡ 旋流风口
01
风口系列—可变旋流风口
四、布置图
B
H 1.7m
min 300mm
H1
符号说明 Q-每个风口的风量。单位:m3/h A、B-两个风口之间的距离。单位:m X-风口中心到墙的距离。一般可取0.8
~1.2倍的A或B值。单位:m
H1-出风口平面到停留区的距离。
A
单位:m
X
B
X
△t-送风温度与室内温度之温差。
YXⅡ 旋流风口
05
风口系列—可变旋流风口
06
LX
YXⅡ 旋流风口
风口系列—可变旋流风口
07
YXⅡ 旋流风口
风口系列—可变旋流风口
08
YXⅡ 旋流风口
风口系列—可变旋流风口
旋 流 风 口 产 品 流 通 净 面 积( m2 )
表三
规格 AXY
315 0.0338
400 0.055
500 0.086
54
118
56
94
52
4500
132
58
46
60
119
56
5000
168
62
181
64
147
60
1500
9
21
11
22
7.6
20
2000
15
29
17
30
13
28
2500
24
34
27
35
风口风管尺寸
300 300 300 300 300 350
0.192 0.192 0.204 0.204 0.264 0.308
8 10 10 12.5 16.5 21
0.69 0.87 0.82 1.02 1.04 1.14
1 1 1 1 1 1 1
7.5 8 8 10 10 9 10
1.53 1.63 1.63 2.04 2.04 1.84 2.04
0.204 0.204 0.264 0.264 0.308 0.308 0.42 0.136 0.136 0.204 0.288 0.264 0.336 0.544 0.544
12.5 12.5 16.5 16.5 21 21 27 8.7 10 12.5 19 15 21 28 38
1.02 1.02 1.04 1.04 1.14 1.14 1.07 1.07 1.23 1.02 1.10 0.95 1.04 0.86 1.16
FJDP50MVC 850 150 FJDP56MVC 850 150 FJDP63MVC 1100 150 FJDP71MVC 1100 150 (二)天花板嵌入导管内藏式 FJSP71MMVC 1100 200 FJSP80MMVC 1100 200 FJSP90MMVC 1000 150 四、一拖一家用风管系列 FDXD25DV2C 680 120 FDXD35DV3C 680 150 FDXD50CMVMC 850 150 FBY71BMV2C 1200 150 五、CMS风管系列 FZSP56MMV 680 120 FZSP71MMV 850 120 FZSP100MMV 1000 150 FZSP125MMV 1000 200
风速 m/s
长
回风口喉部尺寸 mm 宽 mm 面积
高效送风口规格尺寸设计依据(详尽解答)
高效送风口规格尺寸设计依据(详尽解答)高效送风口|500风量|1000风量|1500风量|特点:1.GFK系列高效送风口外壳箱体采用宝钢优质冷轧钢板制作,外表面静电喷塑处理或烤漆处理,配有散流板。
2.高效送风口可作为终端高效过滤装置直接安装在洁净室顶棚处,结构紧凑,密封性能可靠,进风方式有侧进风和顶进风,法兰口有方形和圆形两种结构。
3.有时洁净室由于受到土建高度限制或必须采用紧凑型设计时,可选用一体化高效过滤器送风口。
4.可根据用户要求加装调节阀和保温层。
高效送风口|500风量|1000风量|1500风量|高效送风口型号及技术参数:型号顶端风(侧送风)额定风量(m3/h) 高效过滤尺寸mm 外形尺寸mm 吊顶开口尺寸mm 进风管尺寸mm 001 500 320×320×220 370×370×500 380×380 200×200002 700 484×484×150 534×534×500 545×545 320×200003 1000 484×484×220 534×534×500 545×545 320×200004 1000 610×610×150 660×660×500 670×670 320×250005 1200 820×600×150 870×650×500 880×660 320×250006 1500 726×484×220 776×534×500 786×545 400×200007 1500 630×630×220 680×680×500 690×690 320×250008 1500 915×610×150 965×660×500 975×670 500×250009 2000 968×484×220 1080×534×500 1030×545 500×200 0010 2000 1220×610×150 1270×660×500 1280×670 630×250 0011 2200 945×630×220 995×680×500 1005×690 500×250 0012 3000 1260×630×220 1310×680×500 1320×690 630×250高效送风口|500风量|1000风量|1500风量|超薄型高效送风口特点:1.广泛使用于10万级到10级的洁净室内,应用于药厂、生物技术、食品饮料厂、微电子行业、半导体行业、光学实验室。
回风口尺寸规格表
回风口尺寸规格表100x100mm 150x150mm 200x200mm 250x250mm 300x300mm 350x350mm 400x400mm 450x450mm 500x500mm 550x550mm 600x600mm 650x650mm 700x700mm 750x750mm 800x800mm 850x850mm 900x900mm 950x950mm 1000x1000mm1. 引言回风口作为空调系统中重要的组成部分,起着将室内空气送入空调设备进行处理的作用。
确保回风口尺寸的规格标准化,可以提高整个空调系统的效率和性能,并保证室内空气的质量。
本文将详细介绍回风口尺寸规格表,便于用户选择合适的回风口尺寸。
2. 回风口尺寸规格表说明下面是一份常见的回风口尺寸规格表,以供参考:100x100mm 150x150mm 200x200mm 250x250mm 300x300mm 350x350mm 400x400mm 450x450mm 500x500mm 550x550mm 600x600mm 650x650mm 700x700mm 750x750mm 800x800mm 850x850mm 900x900mm 950x950mm 1000x1000mm该规格表列出了不同尺寸的回风口,方便用户选择适合自己需求的尺寸。
不同尺寸的回风口适用于不同房间的空调系统,根据房间面积和空气流通需求,用户可以选择合适的尺寸。
3. 如何选择合适的回风口尺寸在选择合适的回风口尺寸时,需要考虑以下几个因素:3.1 房间面积房间的面积是选择回风口尺寸的重要因素之一。
一般来说,较小的房间可以选择较小尺寸的回风口,而较大的房间则需要较大尺寸的回风口,以确保空气流通的效果。
3.2 空气流通要求不同房间的空气流通要求也会影响回风口尺寸的选择。
例如,需要在短时间内实现大范围空气流通的房间,如会议室或多功能厅,可以选择较大尺寸的回风口以提高流通效率。
风口风管尺寸
FXSP125MMVC 1000 200 0.16 FXSP140MMVC 1000 200 0.16 FXSP150MMVC 1100 200 0.176 二、超级多联系列 (一)天花板内藏风管式(超薄型) CDXS25EV2C 800 120 0.0768 CDXS35EV3C 680 150 0.0816 CDXS50EV4C 850 150 0.102 CDXS60EV5C 1100 150 0.132 (二)天花板嵌入导管内藏式 CBXS71EV2C 1200 150 0.144 三、LMX系列 (一)天花板内藏风管式(超薄型) CDXLS28EV2C 800 120 0.0768 CDXLS36EV3C 800 120 0.0768 CDXLS45DV4C 850 120 0.0816 CDXLS56DV5C 850 150 0.102 CDXLS71DV6C 1100 150 0.132 (二)天花板嵌入导管内藏式 CBXLS71DV2C 1100 200 0.176 三、家用VRV系列 (一)天花板内藏风管式(超薄型) FJDP22PVC 680 150 0.0816 FJDP25PVC 680 150 0.0816 FJDP28PVC 680 150 0.0816 FJDP32PVC 680 150 0.0816 FJDP36PVC 680 150 0.0816 FJDP40NVC 680 150 0.0816 FJDP45NVC 680 150 0.0816
680 680 680 680 680 680 680
250 250 300 300 300 300 300
0.136 0.136 0.1632 0.1632 0.1632 0.1632 0.1632
7.5 8 8 10 10 9 10
各种风口全介绍
散流器1.S-FS方形散流器(FK-10)S-FS型散流器,是空调系统中常用风口,气流属平送(贴附)型,具有均匀的散流特性及简洁美观的外形,可满足天花板的装饰要求。
散流器的内芯可从外框分离,做回风时可配套过滤网,方便安装清洗,后面可配调节阀,以控制风量大小。
2.S-JS矩形散流器(FK-31)S-JS型散流器与S-FS除外形不同外,结构基本一致。
3.S-F3三面吹风散流器(FK-37)S-F3型散流器为三面吹风型,可分为方形或矩形,结构与S-FS相同,适用于安装在靠墙较近的天花板上,使送风吹自房间的中央,达到理想的送风效果。
4.S-Y圆形散流器(FK-39,FK-8)S-Y型散流器,结构为多层锥面形,吹出气流呈贴附(平送)型,且减速较快,相对任意大小面积来说可提供较大的风量。
其结构与S-FS类似,中间为活芯,方便装卸,同时也便于调整配套的圆形对开调节阀,有a、b两种型号,S-Ya型中心叶片和中间叶片有小翻边和挂钩不同。
尺寸d D P h k D1 规格12 129 286 132 100 6 26015 154 343 138 100 9 31020 205 457 156 105 9 42025 257 572 168 105 13 53030 308 686 186 110 16 63035(14″) 356 749 128 20 10 64840(16″) 406 864 141 20 10 7495.S-YH圆环形散流器(FK-16)S-YH型散流器,其吹出气流为垂直型,适用于特定范围内的送风,其造型新颖美观,适用于特殊风格的装饰需要。
序号 D D11 Φ150 Φ1932 Φ200 Φ2433 Φ250 Φ2934 Φ300 Φ3425 Φ350 Φ3926 Φ400 Φ4427 Φ450 Φ4928 Φ500 Φ5426.S-YX圆形斜片散流器(FK-15)S-YX型散流器为圆形外框,直形叶片送风口,叶片倾斜24°。
通风空调图例符号讲解
通风空调图例符号讲解5、风管代号通风空调⼯程中的风管⼀般都是⽤双线条按⽐例绘制。
通风空调系统中使⽤的风管⾄少有六种,在施⼯图中⼀般也都是⽤代号来区别不同类别的风管,并且直接写在风管上。
1)、空调风管⽤代号K表⽰,如图所⽰:2)、送风管⽤代号S表⽰,如图所⽰:3)、新风风管⽤代号X表⽰,如图所⽰:4)、回风风管⽤代号H表⽰,如图所⽰:要说明的是,空调系统中的⼀⼆次回风,可以在H下加1、2脚标进⾏区分(如H1、H2)。
5)、排风风管⽤代号P表⽰,如图所⽰:6)、排烟、排风或排烟排风共⽤风管⽤代号PY表⽰,如图所⽰:5、风管阀门、附件的图例及作⽤通风空调系统中使⽤的阀门及附件也都是⽤不同的图例表⽰在施⼯图上,看图时⼀定要注意区分他们。
⼯程中最常⽤的有:1)、消声器安装位置及作⽤:安装在风机或空调器出风⼝的风管上,作⽤是消除风机或空调器等设备产⽣的噪⾳。
图例:2)、插板阀安装位置及作⽤:安装在需要关断或调节风量的风管上。
图例:3)、蝶阀安装位置及作⽤同插板阀,图例:4)、对开多叶调节阀安装位置及作⽤同以上两种阀门。
图例:5)、风管⽌回阀安装位置及作⽤:安装在不允许风(空⽓)倒流的风管上,作⽤是防⽌空⽓反⽅向流动。
图例:6)、三通调节阀安装位置及作⽤:安装在风管分枝三通的分枝管上,作⽤是调节送往分枝管上的风量。
图例:7)、70℃常开防⽕阀安装位置及作⽤:安装在风机或空调器出⼝风管上,以及穿越防⽕分区线的风管上,作⽤是当建筑发⽣⽕灾时(关闭)保护风机、空调器等设备,以及防⽌⽕焰通过风管窜到⾮⽕灾区。
图例:当风管断⾯尺⼨较⼩时,可⽤下⾯的图例表⽰:8)、280℃常闭防⽕阀安装位置及作⽤:安装在排烟风管的枝管上,作⽤是控制各排烟枝管排烟量。
图例:9)、防⽕帆布软接头(也称柔性接头)安装位置及作⽤:安装在风机、空调器出⼝连接风管之前。
作⽤是隔振、消声。
图例:10)、送风⼝安装位置及作⽤:安装在需要送风的风管上,作⽤是向需要送风的房间或区域送风。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
风口型号表示法
3.3.1型号表示法
分类代号表表3
3.3.2型号示例:
FJS-3225--表示矩形散流器,规格为320*250(mm)
FQP-16--表示球形喷口,规格为160(mm)
FYS-25--表示圆形散流器,规格为250(mm)
第二节技术要求
4.1基本要求
4.1.1风口产品应符合本标准的要求,并按规定程序批准的图样和技术文件制造。
4.1.2尺寸偏差的允许值如下:
a:矩形(包括方形)风口的尺寸允差风表4。
尺寸允差(mm)表4
5
c:圆形风口的尺寸允差见表6
7的规定值。
平面度表7
4.1.4风口装饰面上接口拼缝的缝隙,铝型材应不超过0.15mm,其它材料应不超过0.2mm。
4.1.5 风口的叶片应符合下列要求:
a:叶片间距的尺寸偏差不大于±1mm;
b:叶片弯曲度3/1000mm;
c:叶片平行度4/1000mm;
4.2 外观要求
4.2.1 风口装饰面应无明显的划伤和压痕。
4.2.2 风口装饰面的颜色应一致,无花斑现象。
4.2.3 焊点应光滑牢固。
4.3 性能要求
4.3.1 机械性能
a:风口的活动零件,要求动作自如,阻尼均匀,无卡死和松动。
b:导流片可调或可拆卸的产品,要求调节器拆卸文便和可靠,定位后无松动现象。
4.3.2空气动力性能
a:风口应确定标准试验工况下额定的风量和射程值。
标准试验工况条件下:在标准状态
空气下,射流的末端速度为0。
5m/S,空气全压为10Pa。
b:风口在颈部速度6m/s时,全压损失应不超过100Pa。
c:空气动力性能取值应符合CB8170数值修约规则。
风量一律取整数,尾数为零,射程(可扩散半径)和压力损失取一位小数,局部阻力系数
取二位小数。
4.4材料要求
风口应选用防腐性能好,易成型的材料制造。
a:采用铝型材时,应符合GB5237的规定。
b:用用钢材时,应符合GB11253的规定。
c:根据使用要求,亦可采用其它有关材料标准的规定。
