家用分体空调及中央空调安装尺寸参照
空调机位尺寸
3.7.6其他：1)对于<2P的空调室外机位，其尺寸不小于500mm（进深）X1100mm（开间）X800mm（高）；对于≥2P的空调室外机位，其尺寸不小于600mm（进深）X1300mm（开间）X1100mm（高）。
该尺寸应扣除排水立管、冷凝水立管等所占的空间（应重点关注）。
2)可开启的窗户离空调室外机位不大于700mm时视为可以进行安装及维护，但可开的窗扇必须利于安装人员进出且空调室外机位内应可容人弯腰站立。
3)空调室外机的进风口和出风口应尽量开在不同方向，以利于空调通风、散热。
4)空调室外机位处的百叶叶片应呈向外斜45°向上方向安装，并应同时设置雨水渗入时的排水措施。
5)空调室外机百叶叶片间上叶片下口与下叶片上口的净空不小于100mm。
6)可开窗户侧面为空调室外机位时，该室外机位的空调铝合金百叶应采用铰链方式，以便于进行安装及维护。
7)空调室外机位处的墙体应为实心砖墙，设计和施工时应对此重点关注。
8)空调室内机与室外机间的间距应尽量小于3m。
9)同一空调当有几个穿墙洞口时，应注意保持冷凝水排水坡向的一致性。
常用分体空调室内、室外机参考尺寸型号室内机室外机长高厚长高厚1匹800 250 180 800 560 2401.5匹900 280 180 800 560 2402匹 1150 320 200 850 880 3502.5匹 1200 350 200 890 900 350注：本表为偏大机型尺寸，仅供参考；不同品牌外形尺寸略有不同。
决定采用中央空调的单位层高应≥3200mm。
浅析规则式植物造景和自然式植物造景苏旺指导老师：汪小飞（黄山学院生命与环境科学学院，安徽黄山245041）摘要：本文分析了规则式植物造景和自然式植物造景，和他们各自的造景特色和主要适用在什么场合。
探讨了规则式植物造景和自然式植物造景二者包括的造景形式以及他们在造园体系、表现手法上的不同点。
介绍了它们在各个国家、地域的各有特色。
住宅空调机位设计指引
目录一、空调机位设计指引概述 (2)二、空调机设置原则 (2)三、空调室外机位的尺寸要求 (2)四、空调百叶的设计要求 (4)五、空调机位置设计、安装要求 (7)六、空调机位的冷凝水管、电气设计要求 (8)七、空调机位的缺陷案例 (12)八、空调机位详图示例（cad）一、空调机位设计指引概述各入住园区空调安装问题频出，例如空调没法装必须用吊篮、空调外机放不下、空调位不合理、空调开孔不合理等等现象，交付使用后会尤其凸显。
设计解决空调位问题必须在设计管理中重点关注，并形成管控。
本指引目的为通过设定空调机位设计标准，在建筑方案、施工图、实施阶段的不断控制，避免因设计导致的空调机位问题。
家用空调大致可分为分体空调及家用中央空调两种。
本指引重点为分体空调机位的设计。
二、空调机位设置原则1、每个居室均应设置空调机位，如赠送空间未来可能改造成房间，也应预留空调机位。
2、设计时根据房间面积计算房间匹数，并考虑客厅与餐厅联通时应叠加面积。
3、2P以上的客厅空调机应预留柜机位置。
4、室外空调机位应便于安装空调机，尽量在门窗开启扇、阳台附近等人可达处设置。
5、空调机杜绝与阳台设在同一个空间内，避免业主封闭阳台后影响空调机位使用，应与阳台有明确隔断界限。
6、空调室内机的设计应方便装修，避免与家具设备位置冲突，并考虑人体舒适性。
7、如果两个室外机在同一层高内垂直重叠布置，那么两个空调室外机上下之间设隔板（如图）。
7.1、空调机位不能设置为内凹式。
7.2、两面围合的空调机位在层高线上设混凝土空调隔板。
设置转角百叶，开启扇设在靠近窗户开启扇一侧。
三、空调室外机位的尺寸要求1、市场供应的分体空调室外机尺寸目前市场供应的分体空调的常见品牌为格力、美的、海尔、三菱、三星等，匹数越大的空调室外机越大，其中格力空调的室外机相对最大，变频与定频空调的室外机尺寸也不同。
设计时根据房间面积计算房间匹数，并考虑客厅与餐厅联通时应叠加面积。
1P~3P冷暖机的参考制冷面积及室外机尺寸如下表格：常规空调机外机尺寸调查表（宽*厚*高）（mm)2、分体空调室外机净尺寸计算原则室外机位净宽A≥最大室外机宽度+200mm（安装空隙）+50mm（如有冷凝水管）+100mm（如有雨水管）百叶开启净宽B ≥最大室外机宽度+100mm （侧管安装尺寸）室外机位净深C ≥最大室外机厚度+ 150mm （安装空隙及散热距离）+50mm （如有冷凝水管）+100mm （如有雨水管）室外机位净高D ≥室外机高度+200mm3、 一拖一家用分体式空调室外机位尺寸：（包括一拖一的壁挂机、立柜机） 空调板为无组织排水，无地漏和排水立管。

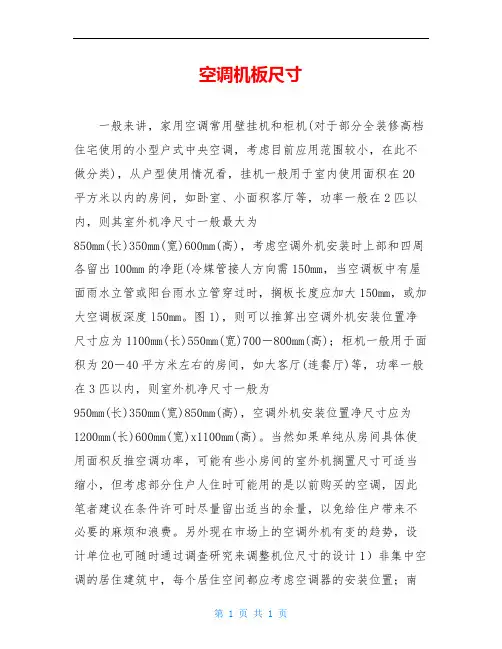

空调机板尺寸
空调机板尺寸一般来讲，家用空调常用壁挂机和柜机(对于部分全装修高档住宅使用的小型户式中央空调，考虑目前应用范围较小，在此不做分类)，从户型使用情况看，挂机一般用于室内使用面积在20平方米以内的房间，如卧室、小面积客厅等，功率一般在2匹以内，则其室外机净尺寸一般最大为850mm(长)350mm(宽)600mm(高)，考虑空调外机安装时上部和四周各留出100mm的净距(冷媒管接人方向需150mm，当空调板中有屋面雨水立管或阳台雨水立管穿过时，搁板长度应加大150mm，或加大空调板深度l50mm。
图1)，则可以推算出空调外机安装位置净尺寸应为1100mm(长)550mm(宽)700－800mm(高)；柜机一般用于面积为20－40平方米左右的房间，如大客厅(连餐厅)等，功率一般在3匹以内，则室外机净尺寸一般为950mm(长)350mm(宽)850mm(高)，空调外机安装位置净尺寸应为1200mm(长)600mm(宽)x1100mm(高)。
当然如果单纯从房间具体使用面积反推空调功率，可能有些小房间的室外机搁置尺寸可适当缩小，但考虑部分住户人住时可能用的是以前购买的空调，因此笔者建议在条件许可时尽量留出适当的余量，以免给住户带来不必要的麻烦和浪费。
另外现在市场上的空调外机有变的趋势，设计单位也可随时通过调查研究来调整机位尺寸的设计1）非集中空调的居住建筑中，每个居住空间都应考虑空调器的安装位置；南北厅(客厅、餐厅)连通的住宅户型，当南北进深较大时，宜考虑分别设置空调。
2)室内机应符合住户的常规布局，并尽量靠近室外机；空调外机搁板应尽量靠近可开启门窗或阳台，以方便安装操作；空调冷媒管预留洞口应尽量贴近直角墙面的阴角处，避免管线弯折(如有弯折处，半径不应小于150mm)或空离墙面及外露太多，空调管线裸露室外的部位应尽量考虑遮蔽措施。
3)空调百页(或穿孔板)的有效通风率应≥75％，并宜考虑开启合页、固定插销及注意开启方向要方便安装操作；空调百页尺寸宜比洞口尺寸上下各留100mm的缝隙便于开启及安装时踏握着力；如果通过住户外窗安装空调，应该注意可开启扇的尺寸、方向及安装、维修的可操作性。

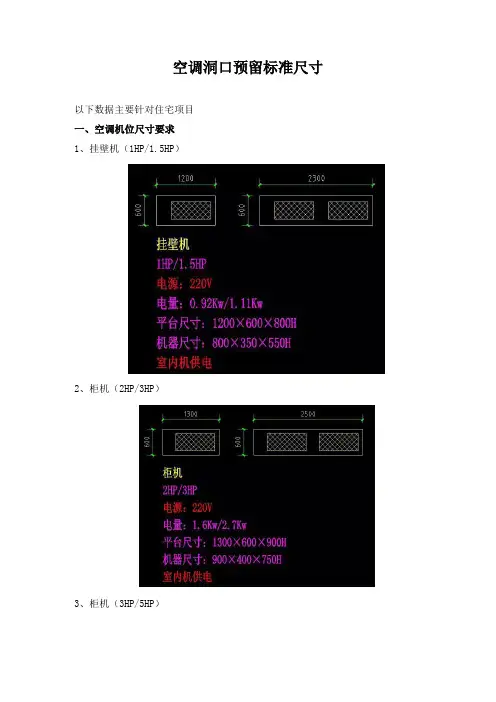

空调洞口预留标准尺寸
空调洞口预留标准尺寸
以下数据主要针对住宅项目
一、空调机位尺寸要求
1、挂壁机（1HP/1.5HP）
2、柜机（2HP/3HP）
3、柜机（3HP/5HP）
4、侧出风多联机（4HP/5HP/6HP）三相电源
5、侧出风多联机（7HP/8HP/9HP）三相电源
6、侧出风多联机（10HP/11HP/12HP）三相电源
7、侧出风多联机（4HP/5HP）单相电源
8、侧出风多联机（6HP）单相电源
二、空调预留洞要求
1、分体空调
①冷媒管
统一留洞尺寸φ80（气管+液管+冷凝水管+电线）
向外倾斜，内外高差20mm或者10%的坡度
管中距地2.2m，距墙75mm
客厅面积≤40m2时，只考虑挂机，预留高位套管
（梁底以上200mm、板底100mm、梁下100mm）
客厅面积>40m2时，只考虑柜机，预留低位套管，距地170mm，距墙200mm ②冷凝管
空调设备平台单独设置冷凝水立管（UPVC塑料管）
多层：φ32～φ40
高层：φ40～φ50
每层预留支管：φ32～φ40，高出空调板30～50mm
利用地漏排放，和阳台排水系统共用（立管φ50）
2、多联机
①冷媒管
空调洞统一内高外低，洞口设塑料罩帽
统一留洞φ100，洞中心距板底150mm
或者洞顶距板底50（400的梁），洞顶距板底150（600的梁）
匹数大的外机出设备平台处留洞φ150
（气管+液管+保温15或20mm）
②冷凝管
统一按照φ80（DN32+保温20mm）
若穿梁最好现场留洞，否则坡度不好控制。
空调的安装高度标准
空调的安装高度标准在安装空调时，正确的安装高度是非常重要的。
不仅可以影响空调的制冷效果，还能影响空调的使用寿命和安全性。
因此，我们需要了解空调的安装高度标准，以确保空调的正常使用和安全性。
首先，空调的室内机安装高度应该考虑到空调的制冷效果和空气流通的需要。
一般来说，室内机的安装高度应该在2.3米至2.5米之间。
这个高度可以确保空调的制冷效果最佳，同时也可以保证空气流通的畅通。
如果安装高度过低，空调的制冷效果会受到影响，而安装高度过高则会导致空气流通不畅，影响空调的制冷效果。
其次，空调的室外机安装高度也是需要考虑的。
室外机的安装高度应该在1.5米至2米之间。
这个高度可以确保室外机在安全范围内，避免被人为破坏或者受到外部物体的影响。
同时，室外机的安装高度也需要考虑到排水的需要，确保排水畅通，避免因为安装高度不当而导致的排水问题。
另外，安装空调时还需要考虑到室内机和室外机之间的连接管道和电线的布置。
连接管道和电线应该尽量隐藏在墙内或者在外墙上进行合理的遮挡，避免外部环境对其造成影响，同时也能美化室内外的环境。
最后，安装空调时需要注意的是安全问题。
安装过程中需要确保操作人员的安全，避免发生意外。
同时，还需要确保空调的安装符合相关的安全标准和规定，避免因为安装不当而导致的安全隐患。
总的来说，空调的安装高度标准是非常重要的。
正确的安装高度可以确保空调的制冷效果最佳，同时也能保证空调的使用寿命和安全性。
因此，在安装空调时，一定要严格按照相关的标准和规定进行操作，确保空调的正常使用和安全性。

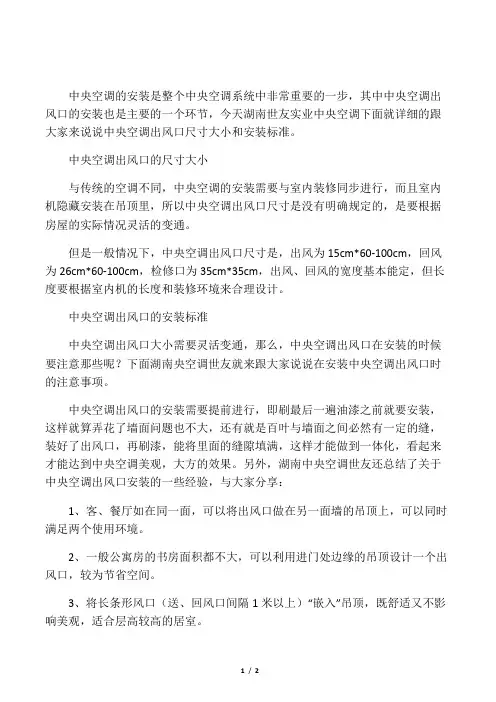

中央空调出风口尺寸大小和安装标准
中央空调的安装是整个中央空调系统中非常重要的一步，其中中央空调出风口的安装也是主要的一个环节，今天湖南世友实业中央空调下面就详细的跟大家来说说中央空调出风口尺寸大小和安装标准。
中央空调出风口的尺寸大小与传统的空调不同，中央空调的安装需要与室内装修同步进行，而且室内机隐藏安装在吊顶里，所以中央空调出风口尺寸是没有明确规定的，是要根据房屋的实际情况灵活的变通。
但是一般情况下，中央空调出风口尺寸是，出风为15cm*60-100cm，回风为26cm*60-100cm，检修口为35cm*35cm，出风、回风的宽度基本能定，但长度要根据室内机的长度和装修环境来合理设计。
中央空调出风口的安装标准中央空调出风口大小需要灵活变通，那么，中央空调出风口在安装的时候要注意那些呢？下面湖南央空调世友就来跟大家说说在安装中央空调出风口时的注意事项。
中央空调出风口的安装需要提前进行，即刷最后一遍油漆之前就要安装，这样就算弄花了墙面问题也不大，还有就是百叶与墙面之间必然有一定的缝，装好了出风口，再刷漆，能将里面的缝隙填满，这样才能做到一体化，看起来才能达到中央空调美观，大方的效果。
另外，湖南中央空调世友还总结了关于中央空调出风口安装的一些经验，与大家分享：1、客、餐厅如在同一面，可以将出风口做在另一面墙的吊顶上，可以同时满足两个使用环境。
2、一般公寓房的书房面积都不大，可以利用进门处边缘的吊顶设计一个出风口，较为节省空间。
3、将长条形风口（送、回风口间隔1米以上）“嵌入”吊顶，既舒适又不影响美观，适合层高较高的居室。
1/ 24、客、餐厅连成了长方形，考虑到使用时的兼容性，可以分别设计两个出风口。
5、如果不想把吊顶做得太“花哨”，可以直接将风口装在（墙）面里，但一定要考虑到送风的区域性，尽量保证房间的每个角落都能覆盖到。
以上就是关于中央空调出风口尺寸大小和安装标准的相关内容，中央空调的安装非常重要，大家马虎不得。
2/ 2。
分体空调尺寸
三相 380V,50Hz
20
25
40
50
20.6
28
41.2
56
500×1130×850 500×1130×850 625×1620×850 625×1980×850
54
56
61
63
94
105
161
187
RY200KMY1L
RY250KMY1L RY200KMY1L×2 RY250KMY1L×2
三相 380V,50Hz
3 匹(挂机)
1200X350X280
1000X800X500
3 匹(柜机)
500X1700X400
1000X700X400
5 匹(柜机)
500X1700X400
1100X700X500（长）
5 匹(柜机)
500X1700X400
1100X1100X500（方）
16kW（柜机） 600X1850X400
三相 380V,50Hz
20
25
40
50
1670×950×510 1670×1170×510 1870×1170×720 1870×1470×720
54
55
63
64
125
145
210
240
RY200KMY1L
RY250KMY1L RY200KMY1L×2 RY250KMY1L×2
三相 380V,50Hz
1220×1280×690 1440×1280×690 1220×1280×690 1440×1280×690
62/64
63/65
62/64(单机) 63/65(单机)
180
206
空调的安装高度标准
空调的安装高度标准空调的安装高度是一个非常重要的问题，不同的安装高度会直接影响到空调的制冷效果、使用寿命以及安装后的美观度。
因此，正确的安装高度标准对于空调的使用非常重要。
首先，我们需要明确一点，空调的安装高度并不是越高越好。
一般来说，空调的安装高度应该根据房间的实际情况来确定，下面我们来详细介绍一下空调的安装高度标准。
1. 客厅空调的安装高度标准。
客厅作为整个家庭的主要活动区域，空调的安装高度需要特别注意。
一般来说，客厅空调的安装高度应该在2.5米至3米左右。
这个高度既能够保证空调的制冷效果，又不会显得太过压低，符合人体的舒适高度。
2. 卧室空调的安装高度标准。
卧室是大家休息的地方，因此空调的安装高度也需要特别注意。
一般来说，卧室空调的安装高度应该在2.2米至2.5米左右。
这个高度能够保证空调的制冷效果，同时也不会显得太过压低，符合人体的舒适高度。
3. 儿童房空调的安装高度标准。
儿童房的空调安装高度需要特别注意，因为儿童的身体比较娇嫩，空调的安装高度过低会直接影响到他们的健康。
一般来说，儿童房空调的安装高度应该在2米至2.2米左右，这个高度既能够保证空调的制冷效果，又能够保证儿童的健康。
4. 厨房和卫生间空调的安装高度标准。
厨房和卫生间是比较潮湿的地方，因此空调的安装高度需要特别注意。
一般来说，厨房和卫生间空调的安装高度应该在2米左右，这个高度能够保证空调的制冷效果，同时也不会受到潮气的影响。
总的来说，空调的安装高度需要根据不同的房间情况来确定，但是在安装过程中，还需要注意以下几点：1. 确保安装高度符合标准，不要随意调整；2. 安装时要考虑到空调的排水问题，以免出现排水不畅的情况；3. 安装时要考虑到空调的维修和清洁问题，以免出现安装位置不便的情况。
综上所述，空调的安装高度标准是一个需要特别注意的问题，正确的安装高度能够保证空调的制冷效果，使用寿命以及安装后的美观度。
希望大家在安装空调时能够按照标准来进行，以确保空调的正常使用和您的舒适体验。
空调的安装高度标准
空调的安装高度标准
首先，我们需要明确空调的安装高度是指室内机和室外机的相对位置高度。
一般来说，室内机的安装高度应该在2.3米至2.8米之间。
这个范围可以保证空调的制冷效果和送风效果，同时也能够方便日常的清洁和维护。
而室外机的安装高度则需要考虑排水和散热的问题，一般应该在1.5米至2米之间。
其次，安装高度还需要考虑到空调的使用环境和安全性。
如果是在家庭使用，安装高度应该考虑到家庭成员的舒适度和安全性，一般来说，室内机的安装高度应该能够保证空调的送风范围覆盖整个房间，同时也要避免安装在人们经常活动的区域上方，以免发生意外。
而如果是在商业场所或办公场所使用，安装高度还需要考虑到空调的美观性和空间利用率，一般来说，室内机的安装高度应该能够满足整个空间的通风和制冷需求。
最后，安装高度还需要考虑到空调的维护和清洁。
正确的安装高度能够方便日常的清洁和维护，避免因为安装位置过高而导致清洁困难，影响空调的使用寿命和效果。
综上所述，空调的安装高度标准是非常重要的，它不仅关系到空调的使用效果和安全性，还关系到空调的维护和清洁。
因此，在进行空调安装时，一定要严格按照标准要求进行，选择合适的安装高度，以确保空调的正常运行和使用效果。
华凌空调安装尺寸规格表大全
华凌空调安装尺寸规格表大全华凌空调是一款性能优良、品质卓越、拥有先进安装尺寸的新型家用空调。
在这里，为了方便用户，笔者将为大家汇总华凌空调的安装尺寸规格表，让大家轻松掌握华凌空调的标准安装尺寸，以便用户在选择的时候能够更加准确的进行安装。
以下是华凌空调的安装尺寸规格表：一、壁挂式空调1. 单冷壁挂式空调安装尺寸：- 室内机尺寸：850mm x 270mm x 200mm- 室内机净重：10kg- 面板尺寸：950mm x 305mm x 55mm- 面板净重：5kg- 过滤网尺寸：785mm x 235mm- 室外机尺寸：790mm x 527mm x 250mm- 室外机净重：31kg2. 冷暖壁挂式空调安装尺寸：- 室内机尺寸： 950mm x 305mm x 215mm- 室内机净重：12kg- 面板尺寸：1050mm x 355mm x 55mm- 面板净重：6kg- 过滤网尺寸：880mm x 275mm- 室外机尺寸：790mm x 527mm x 250mm- 室外机净重：31kg二、柜式空调1. 单冷柜式空调安装尺寸：- 室内机尺寸：1050mm x 260mm x 510mm- 室内机净重：45kg- 室外机尺寸：810mm x 322mm x 588mm- 室外机净重：47kg- 冷媒管径：液管9.52mm×1.0mm/气管15.9mm×1.0mm2. 冷暖柜式空调安装尺寸：- 室内机尺寸：1050mm x 260mm x 510mm- 室内机净重：45kg- 室外机尺寸：810mm x 322mm x 588mm- 室外机净重：47kg- 冷媒管径：液管9.52mm×1.0mm/气管15.9mm×1.0mm三、中央空调1. 中央空调安装尺寸：- 室内机尺寸： 1125mm x 475mm x 700mm- 室内机消声量：56dB- 室外机尺寸：1360mm x 910mm x 950mm- 冷媒管径：液管Φ22mm×1.0mm/气管Φ35mm×1.2mm以上就是华凌空调安装尺寸规格表的详细内容，希望通过本文的介绍，用户能够更清晰地了解到华凌空调的安装尺寸规格信息。
中央空调出风口尺寸大小和安装标准
中央空调出风口尺寸大小和安装标准中央空调的安装是整个中央空调系统中非常重要的一步，其中中央空调出风口的安装也是主要的一个环节,今天平舆县长河塑业有限公司小编下面就详细的跟大家来说说中央空调出风口尺寸大小和安装标准。
中央空调出风口的尺寸大小与传统的空调不同，中央空调的安装需要与室内装修同步进行，而且室内机隐藏安装在吊顶里，所以中央空调出风口尺寸是没有明确规定的，是要根据房屋的实际情况灵活的变通。
但是一般情况下,中央空调出风口尺寸是,出风为15cm*60-100cm, 回风为26cm*60-100cm，检修口为35cm*35cm, 出风、回风的宽度基本能定，但长度要根据室内机的长度和装修环境来合理设计。
中央空调出风口的安装标准中央空调出风口大小需要灵活变通，那么，中央空调出风口在安装的时候要注意那些呢?下面平舆县长河塑业有限公司小编就来跟大家说说在安装中央空调出风口时的注意事项。
中央空调出风口的安装需要提前进行，即刷最后-遍油漆之前就要安装，这样就算弄花了墙面问题也不大，还有就是百叶与墙面之间必然有一定的缝，装好了出风口，再刷漆，能将里面的缝隙填满，这样才能做到- -体化，看起来才能达到中央空调美观，大方的效果。
另外，总结关于中央空调出风口安装的-一些经验，与大家分享:1、客、餐厅如在同一面，可以将出风口做在另一-面墙的吊顶上，可以同时满足两个使用环境。
2、一般公寓房的书房面积都不大，可以利用进广]处边缘的吊顶设计-一个出风口,较为节省空间。
3、将长条形风口(送、回风口间隔1米以上)“嵌入”吊顶，既舒适又不影响美观，适合层高较高的居室。
4、客、餐厅连成了长方形，考虑到使用时的兼容性，可以分别设计两个出风口。
5、如果不想把吊顶做得太“花哨”，可以直接将风口装在(墙)面里，但一定要考虑到送风的区域性，尽量保证房间的每个角落都能覆盖到。
平舆县长河塑业有限公司是一家专门从事橡胶塑料挤出的厂家。
我司拥有多位经验丰富的师傅，及模具开发工程师，自有模具房，更引进国外技术和设备，可以根据客户提供的样品、图纸或构思进行产品设计，模具制造和加工生产。
分体式空调机组安装尺寸建议(附表)
附表
分体式空调机组安装尺寸建议
一、挂壁式及立柜式分体机安装所需的有效空间见下表：
注：1、如设计考虑室内挂（柜）机安装在柜内，门洞及窗边缘应预留室内机安装所需空间，如表中的室内机安装所需尺寸。
2、室外机高度与窗台高度有关。
二、超豪型隐蔽式空调机室外机所需有效空间见下表：
三、目前分体式空调机安装的一些建议
1、考虑到空调的制冷效果，尽量避免室内机安装在柜内；
2、室内分体机预留采用PVC75排水管，管口应向室外倾斜5mm，以防雨水倒灌，管口中心距离天花有效高
度450㎜±20㎜；
3、以上机型的尺寸资料来源于常用的美的机型，以最不利尺寸考虑。
广东美的暖通设备有限公司
2011年10月29日。
分体空调安装要求
室外机顶盖板距离上方障碍物必须在60cm以上；室外机背部（进风侧）距离障碍物必须在30cm以上；室外机左侧（进风侧）距离障碍物必须在30cm以上；室外机前方（出风侧）距离障碍物必须在200cm 以上；室外机右侧（维修侧）距离障碍物必须在60cm以上；室外机背部（进风侧）不得盘绕多余的连接管道、出水管、连接线或者放置其他影响进风的物品；分体式空调安装技巧一、室内机位置1、室内机选择位置应避开对着人、或对着床头直吹，因为空调冷风直吹人，容易得空调病；2、室内尽可能装高一点，这样即能避免冷风直吹人，而且装得高，风就吹得广，且均匀；3、室内机出风口偶尔会有一些冷凝水滴下来，所在出风口下方尽量避开其他电器（电视、电脑、音响等）设备；4、尽可能减少室内明管的长度，确保美观；5、室内机同样应避免安装于床头上，因为空调运行的时候会有风声，如果安装在床头，感觉风声会比较大；二、室外机位置1、现在好多楼盘都有专用的主机安装位，都有百叶窗，但有些百叶窗却很密，不利于空调外机散热，容易引起制冷制热不良，这样即耗电又得不到正常效果；2、选择周围通风、散热良好的位置，尽量避开遭受西晒、气体腐蚀、油烟的地方；3、充分考虑安装面的承重能力，确保机组安装牢固、安全；4、临街安装时，安装支架的底部距地面不得低于2.5m；5、如果一定要架子，请勿必使用不锈钢架或原厂铁架，尽可能保证安全，原则不要用外购的铁架，很容易生锈，空调一用就是近十年，外机架子生锈，是一个非常大的安全隐患。
6、内外机喇叭口接口处，是非常重要的一环，如果安装不到密封，这里就是会引起冷媒泄漏，这样空调就三天二头要加雪种，轻则制冷效果不好，重则烧压缩机，喇叭口一定要适当的力道才能即密封好，又不至于将喇叭口打爆，有条件的最好在安装完后用肥皂泡检测一下有没有泄露；以上空间数据是机器正常工作时的最低要求，实际安装中应尽量保证各项空间数据的最大化。
6、由于空调器室外机安装位置直接决定换热效果的好坏以及对空调器高性能的发挥也起着关键的作用。
GB 4095-1995 空调在墙壁上的安装尺寸
GB 4095-1995 空调在墙壁上的安装尺寸---空调作为一种常见的家用电器，已经成为了现代生活中的必备品之一。
在空调安装过程中，合理的墙壁安装尺寸是保证空调正常工作和使用效果的重要条件。
本文将介绍 GB 4095-1995 标准中关于空调在墙壁上的安装尺寸的要求和规定。
1. 标准概述GB 4095-1995《家用空调器墙壁式安装技术条件》是中国国家标准化管理委员会发布的国家标准，旨在规范家用空调器墙壁式安装的技术条件和要求。
该标准适用于家庭、办公及商用场所等环境中的空调器墙壁式安装。
2. 安装尺寸要求根据 GB 4095-1995 标准，空调在墙壁上的安装尺寸主要包括以下几个方面的要求：2.1 安装高度安装空调的墙壁高度要符合标准的要求，以确保空调的正常工作和使用效果。
根据标准的规定，空调室内机离地面的最低高度应不低于2500mm。
2.2 室内机开孔尺寸在安装空调的墙壁上，需要开出一个适合空调室内机的洞口。
根据标准的规定，室内机开孔的尺寸应根据具体的空调型号和尺寸进行合理设计，以确保室内机能够安装和固定在墙壁上。
2.3 室内机到墙壁距离在安装空调室内机时，需要注意室内机与墙壁之间的距离。
根据标准的规定，室内机到墙壁的距离应保持一定的间隔，以便于室内机的正常散热和空气对流。
一般来说，距离应不小于200mm。
2.4 室外机安装位置除了考虑室内机的安装尺寸外，还需要注意室外机的安装位置。
根据标准的规定，室外机的安装位置应选择在通风良好的地方，远离门窗和有遮挡物的位置，以保证室外机的散热和正常运行。
3. 安装示意图下图为一种常见的空调墙壁安装示意图，可供参考：4. 结论根据 GB 4095-1995 标准中的要求和规定，我们了解了空调在墙壁上的安装尺寸的相关要求。
在安装空调时，我们应严格遵守标准的规定，合理设计和安装空调的墙壁尺寸，以确保空调的正常工作和使用效果。
家用分体空调及中央空调安装尺寸参照
1空调机2说明：（1）所有空调机室外机均需放入设计预留机位,并用百页或金属栏杆围蔽,2采用小型中央空调和分体式空调两大类：一二线城市选用进口或合资品牌,三线及一下城市选用国产品牌;小型中央空调及配送的分体式空调机配置方案需报集团审批;3本节附图尺寸均为完成面净尺寸;小型中央空调系统:6.1.1适用范围：1户内部分：别墅、叠式别墅、高层空中花园洋房、复式花园洋房及情景洋房；2首层大堂：豪华户型及夏热冬暖、夏热冬冷地区的中端户型;6.1.2空调室外机位的技术要求：1附表一中“空调适用面积”为：不包括公摊面积、卫生间、阳台、空中花园等的户内面积;该项数据以夏热冬暖、夏热冬冷地区为参照,其余气候区根据具体情况由暖通专业技术人员核算为准;2室外机需预留人员检修通道300mm宽,检修位不小于400mm宽,并应预留安装通道见附图一;3小型中央空调室外机的机位布置方式举例见附图一：4附图一中第2种两侧封闭的布置方式因上方采光有限制,不宜设排风管见附图二;5正面进风口有阻挡的,反起高度不应大于900mm,并由暖通专业技术人员核算;见附图二.2B附图一：附图二：机位两侧封闭布置方式剖面示意图附图三：机位尺寸与外观尺寸示意图附表一：小型中央空调机制冷量及外观尺寸、机位尺寸一览表1～5为布置方式6.1.3设计原则1空调室外机位置应考虑必要的维修及进、出风空间;参见附图一2配有冷凝水泵的空调室内机的冷凝水管原则上穿梁铺设；局部位置梁高尺寸较小时,难以满足预留穿梁套管的要求,在不影响装修高度时,可在梁下铺设;3不配有冷凝水泵的空调室内机冷凝水管在梁下铺设;冷凝水管的走向应配合装修,局部位置如梁下净空较低,满足不了装修要求,应考虑穿梁或剪力墙;4空调冷媒管穿梁铺设,管中心距板底100mm;5冷媒管、冷凝水管均应定位,穿梁、墙和剪力墙的套管均应标注标高;6空调室内机出风型式宜采用侧出风;餐厅、客厅的空调室内机应避开中间天花凹池位置布置；卧室空调室内机宜布置在入门口处,回风口注意避开衣柜；如有两层通高的客厅如别墅、复式住宅,空调室内机宜布置在下层;7应考虑冷凝水的排放;分体式空调含柜机和壁挂机6.2.1适用范围：分体式空调系统主要用于除采用小型中央空调以外的住宅;分体式空调机制冷量、适用面积及室内、外机外观尺寸见附表二：注：1 以上尺寸为部分常用分体机产品系列尺寸,供设计及订货参考,具体以厂家最新资料为准;2 极个别超出机位净尺寸设计范围的部分机型不应选购,如三菱2匹机的AD系列888长x348厚x840高等;3 2～匹必须采用壁挂机三星系列暂无该匹数壁挂机产品,3匹及以上选用柜机;6.2.2空调室外机位的技术要求1 空调室外机位净尺寸：见附表三附表三:机位净尺寸：能放下上述三个空调品牌外观尺寸偏大的机型,并预留不小于100mm的安装空间兼作进风通道以及约50mm施工误差的机位完成面尺寸;极个别超出机位净尺寸设计范围的部分机型不应选购,如三菱2匹机的AD系列888长x348厚x840高等;2 空调室外机位土建尺寸见附表四：土建结构尺寸：应注意须在空调机位净尺寸上加找坡层、保温层、挂网抹灰厚度、铝合金百叶厚度等构造尺寸见附图六、七;飘窗顶机位土建尺寸计算公式为：飘板结构长度=机位净长度L+两端构造面层厚度两端开放式的机位为0mm飘板结构宽度=机位净厚度B+外墙构造面层厚度+铝合金百叶厚度60mm飘板结构高度=机位净高度H +上下窗板构造面层厚度空调机位剖面示意图附表四：空调室外机位土建尺寸注:1当机位长向两端为开放式时,土建长度为1100mm;2表中的“窗台高”为窗台结构面至楼板砼层的高度,非完成面尺寸;附图五：室外机位百页参考大样附图七：无保温层楼盘空调机位大样3 4 空调室外机的平面布置形式： A 、飘窗顶布置、 B 、窗侧布置、C 、阳台挑板放置、D 、梁下或平层挑板放置等方式,优选飘窗顶布置方式见附图六、七6.2.3 设计原则1 分体式空调预留孔的规定：A. 墙面预留φ80 PVC 套管,向外倾斜,内外高差20mm 以利于冷媒回流及冷凝水的排放;B. 室内挂机套管的孔心标高为梁底以上200 mm 无保温层/250mm 有保温层穿梁预埋布置见附图六、七,平面位置为窗边150mm;见附图八C. 客厅面积≤40㎡时只考虑挂机,仅预留一个高位套管;装修无天花吊顶的厅套管高度同上第B 点；有天花吊顶的套管高度为梁下100mm,室内机安装于吊顶下50mm 处;电源插座底盒顶距梁底200mm;见附图九D. 客厅面积＞40㎡时仅预留一个低位套管；首层4.45m 层高的厅、房应同时考虑预留柜机和挂机的安装位置,上下各预留一个套管;其中柜机套管孔中距建筑完成面200mm,电源插座底距建筑完成面300mm;挂机套管高度同上第B 点; 2 同一位置垂直上下安装两台空调室外机时,在平面相同位置不同标高处分别挑板上下安装,各自预留套管；中间隔板处宜预留φ100 预留孔,以便于下方机位拉管至上方穿预留孔洞接入室内;见附图十3 室外机位应设置于邻近窗洞口,并靠近窗的开启一侧,严禁设于无窗的山墙上,以便于安装和维修;距离过近而对吹的两室外机应相互错位以免热风互扰；高层内天井、凹位等不易散热的位置不宜布置多台空调机位; 4 空调室外机位不应设于封闭阳台内;5 客厅出阳台的推拉门应留不小于400mm 宽的门垛以便于梁下100mm 穿砖墙垛安装套管；如该处为异型柱的短肢则在浇筑前预埋套管,严禁空调管穿玻璃;见附图九6 空调机位底板面层向外找坡,内外高差20mm,并在百叶横框上预留φ10小孔,确保能顺利排出雨水;9 室内机安装高度应能使冷凝水从预留套管畅顺排出,并接入室外的PVC冷凝水竖管流下,接入口高度约为窗板下200mm;空调室外冷凝水管应为米黄色,与墙体主色协调;见附图七的立面示意图10 空调管应尽量直接出外,忌穿别的房间,尽量减少拐弯;冷媒管、冷凝水管、连接电线应合为一束,集中从一个预留套管接外;11 一般挂机电源插座顶紧贴梁底,有墙垛的插座边离转角墙边水平净距150mm;无墙垛的飘窗平面电源插座安装在窗旁距离150mm处;电源线应为白色,与室内装修墙身色协调;附图八：空调机位平面布置示意图附图九：。
分体空调的室外机尺寸
海尔柜式2P冷暖空调 KFRD-48LW/Z 室外机尺寸(mm)： 780*245*540海尔智慧眼1.5P变频冷暖空调 KFR-36GW/M(BPF) （宽*深*高）外： 710*255*840 海尔空调KFR-52LW/BPJF 外机尺寸:810*288*680mm海尔空调KFRD-75LW/@F 外机尺寸：948*340*830mm海尔空调KFR-68LW/@BPF 外机尺寸：948*340*830mm海尔空调KFR-58LW/K(BPQF) 外机尺寸：860*308*730mm长虹壁挂式1P冷暖空调 KFR-25GW/DC3 室外机外形尺寸（mm）：550*780*270 长虹壁挂式1.5P冷暖空调 KFR-25GW/DL 室外机：537×597×282>长虹3P冷暖柜机 KFR-71LW/DFS (高×宽×深单位:mm) 室外机：885×870×354长虹2P单冷柜机 KF-51LW/FS (高×宽×深单位:mm) 室外机：558×867×316美的立柜式KFR-50LW/F1Y换气世纪星空调宽x高x深室外机(mm) 850X600X305 美的立柜式KFR-50LW/IY空调高x宽x厚(mm) 室外机 701X843X313春兰强劲系列柜式空调器 KFR-50LW/BD 外形尺寸(mm)深×宽×高：312×800×646春兰柜式空调器 KFR-60LW/d 外形尺寸(mm)深×宽×高：312×800×646格力空调KFR-70LW/E1(7053L1)A 高长深 (MM) 700/950/412格力空调KFR-50LW/K(5057L)Y 高长深 (MM) 540/760/255海信 KFR-5001LW/BP 室外机尺寸：995*300*630LG空调LP-S2052DA柜机2P 680*555*265mm（长*高*深）LG空调LP-S2552DA柜机2。
室内空调安装高度标准
室内空调安装高度标准室内空调安装是我们日常生活中常见的一项工程，正确的安装高度可以保证空调的正常运行，同时也能够提高空调的使用效果。
下面，我们就来详细了解一下室内空调安装的高度标准。
首先，室内空调的安装高度应该考虑到空调的散热效果。
一般来说，室内空调的安装高度应该在2.3米至2.8米之间。
这个高度既能够保证空调的正常散热，又不会影响空调的使用效果。
如果安装高度太低，可能会导致空调的散热效果不佳，影响空调的使用寿命；而安装高度太高，则会影响空调的制冷效果，导致空调的制冷效果不佳。
其次，室内空调的安装高度还应该考虑到空调的排水情况。
一般来说，室内空调的安装高度应该略高于室外机的底部。
这样可以保证空调的排水顺利，避免因排水不畅而导致的漏水问题。
同时，安装高度略高于室外机的底部也可以避免室内空调受到地面潮气的影响，延长空调的使用寿命。
另外，室内空调的安装高度还应该考虑到空调的使用安全。
一般来说，室内空调的安装高度应该避免安装在易燃材料附近，以免因空调故障而引发火灾。
同时，安装高度也应该考虑到空调的维修和清洁，避免因安装高度过高而导致维修和清洁困难。
总的来说，室内空调的安装高度是需要根据具体情况来确定的。
在安装空调时，我们应该根据空调的散热效果、排水情况和使用安全等因素来确定合适的安装高度，以保证空调的正常运行和使用效果。
同时，在安装过程中，我们也应该严格按照相关规定和标准来进行操作，确保空调的安装质量和安全性。
综上所述，室内空调的安装高度标准是一个需要我们认真对待的问题。
只有正确的安装高度，才能够保证空调的正常运行，提高空调的使用效果，同时也能够保证我们的使用安全。
希望大家在安装空调时能够认真对待这个问题，确保空调的安装高度符合标准，以免造成不必要的麻烦和损失。
空调机板尺寸
空调机板尺寸一般来讲，家用空调常用壁挂机和柜机（对于部分全装修高档住宅使用的小型户式中央空调，考虑目前应用范围较小，在此不做分类），从户型使用情况看，挂机一般用于室内使用面积在20 平方米以内的房间，如卧室、小面积客厅等，功率一般在2匹以内，则其室外机净尺寸一般最大为850mm（长）350mm（宽）600mm（高），考虑空调外机安装时上部和四周各留出lOOmm的净距（冷媒管接人方向需150価，当空调板中有屋面雨水立管或阳台雨水立管穿过时，搁板长度应加大150mm,或加大空调板深度150mmo图1）,则可以推算出空调外机安装位置净尺寸应为1100mm（长）550mm（宽）700—800mm（高）；柜机一般用于面积为20-40平方米左右的房间，如大客厅（连餐厅）等，功率一般在3匹以内，则室外机净尺寸一般为9501価（长）350mm（宽）850mm（高），空调外机安装位置净尺寸应为1200mm（长）600mm（宽）x1100mm（高）。
当然如果单纯从房间具体使用面积及推空调功率，可能有些小房间的室外机搁置尺寸可适当缩小，但考虑部分住户人住时可能用的是以前购买的空调，因此笔者建议在条件许可时尽量留出适当的余量，以免给住户带来不必要的麻烦和浪费。
另外现在市场上的空调外机有变的趋势，设计单位也可随时通过调查研究来调整机位尺寸的设计1）非集中空调的居住建筑中，每个居住空间都应考虑空调器的安装位置；南北厅（客厅、餐厅）连通的住宅户型，当南北进深较大时，宜考虑分别设置空调。
2）室内机应符合住户的常规布局，并尽量靠近室外机；空调外机搁板应尽量靠近可开启门窗或阳台，以方便安装操作；空调冷媒管预留洞口应尽量贴近直角墙面的阴角处，避免管线弯折（如有弯折处，半径不应小于150mm）或空离墙面及外露太多，空调管线裸露室外的部位应尽量考虑遮蔽措施。
3）空调百页（或穿孔板）的有效通风率应275%,并宜考虑开启合页、固定插销及注意开启方向要方便安装操作；空调百页尺寸宜比洞口尺寸上下各留100mm的缝隙便于开启及安装时踏握着力；如果通过住户外窗安装空调，应该注意可开启扇的尺寸、方向及安装、维修的可操作性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1空调机
2说明：
（1）所有空调机室外机均需放入设计预留机位，并用百页或金属栏杆围蔽，（2）采用小型中央空调和分体式空调两大类：
一二线城市选用进口或合资品牌，三线及一下城市选用国产品牌。
小型中央空调及配送的分体式空调机配置方案需报集团审批。
（3）本节附图尺寸均为完成面净尺寸。
小型中央空调系统:
6.1.1适用围：
(1)户部分：别墅、叠式别墅、高层空中花园洋房、复式花园洋房及情景
洋房；
(2)首层大堂：豪华户型及夏热冬暖、夏热冬冷地区的中端户型。
6.1.2空调室外机位的技术要求：
(1)附表一中“空调适用面积”为：不包括公摊面积、卫生间、阳台、空
中花园等的户面积。
该项数据以夏热冬暖、夏热冬冷地区为参照，其
余气候区根据具体情况由暖通专业技术人员核算为准。
(2)室外机需预留人员检修通道300mm宽，检修位不小于400mm宽，并应
预留安装通道（见附图一）。
(3)小型中央空调室外机的机位布置方式举例（见附图一）：
(4)附图一中第2种两侧封闭的布置方式因上方采光有限制，不宜设排风管（见
附图二）。
(5)正面进风口有阻挡的，反起高度不应大于900mm，并由暖通专业技术人员
核算。
（见附图二.2B）
附图一：
两侧封闭剖面图二
2B.两侧封闭剖面图一
2A.
附图二：机位两侧封闭布置方式剖面示意图
附图三：机位尺寸与外观尺寸示意图
附表一：小型中央空调机制冷量及外观尺寸、机位尺寸一览表(1～5为布置方式)
6.1.3设计原则
(1)空调室外机位置应考虑必要的维修及进、出风空间。
（参见附图一）
(2)配有冷凝水泵的空调室机的冷凝水管原则上穿梁铺设；局部位置梁高尺
寸较小时，难以满足预留穿梁套管的要求，在不影响装修高度时，可在
梁下铺设。
(3)不配有冷凝水泵的空调室机冷凝水管在梁下铺设。
冷凝水管的走向应
配合装修，局部位置如梁下净空较低，满足不了装修要求，应考虑穿
梁或剪力墙。
(4)空调冷媒管穿梁铺设，管中心距板底100mm。
(5)冷媒管、冷凝水管均应定位，穿梁、墙和剪力墙的套管均应标注标高。
(6)空调室机出风型式宜采用侧出风。
餐厅、客厅的空调室机应避开中间
天花凹池位置布置；卧室空调室机宜布置在入门口处，回风口注意避
开衣柜；如有两层通高的客厅（如别墅、复式住宅），空调室机宜布
置在下层。
(7)应考虑冷凝水的排放。
6.2 分体式空调（含柜机和壁挂机）
6.2.1适用围：分体式空调系统主要用于除采用小型中央空调以外的住宅。
分体式空调机制冷量、适用面积及室、外机外观尺寸见附表二：附表二：
注：(1) 以上尺寸为部分常用分体机产品系列尺寸，供设计及订货参考，具体以厂家最新资料为准。
(2) 极个别超出机位净尺寸设计围的部分机型不应选购，如三菱2匹机的AD系列
（888长x348厚x840高）等。
(3) 2～2.5匹必须采用壁挂机（三星系列暂无该匹数壁挂机产品），3匹及以上选
用柜机。
6.2.2空调室外机位的技术要求
(1) 空调室外机位净尺寸：（见附表三）
附表三:
机位净尺寸：能放下上述三个空调品牌外观尺寸偏大的机型，并预留不小于100mm的安装空间（兼作进风通道）以及约50mm施工误差的机位完成面尺寸。
极个别超出机位净尺寸设计围的部分机型不应选购，如三菱2匹机的AD系列（888长x348厚x840高）等。
(2) 空调室外机位土建尺寸（见附表四）：
土建结构尺寸：应注意须在空调机位净尺寸上加找坡层、保温层、挂网抹灰厚度、铝合金百叶厚度等构造尺寸（见附图六、七）。
飘窗顶机位土建尺寸计算公式为：
飘板结构长度=机位净长度L+两端构造面层厚度（两端开放式的机位为
空调机位剖面示意图
0mm）
飘板结构宽度=机位净厚度B+外墙构造面层厚度+铝合金百叶厚度60mm
飘板结构高度=机位净高度H +上下窗板构造面层厚度
附表四：空调室外机位土建尺寸
注:（1）当机位长向两端为开放式时，土建长度为1100mm。
（2）表中的“窗台高”为窗台结构面至楼板砼层的高度，非完成面尺寸。
附图五：室外机位百页参考大样
样
附图七：无保温层楼盘空调机位大样
空调机位平面示意图
(3) 空调室外机统一平面图例：（如下附图四）
(4) 空调室外机的平面布置形式：
A、飘窗顶布置、
B、窗侧布置、
C、阳台挑板放置、
D、梁下或平层挑板放置等方式，根据立面效果决定。
优选飘窗顶布置方式(见附图六、七)。
6.2.3设计原则
(1) 分体式空调预留孔的规定：
A. 墙面预留φ80 PVC套管，向外倾斜，外高差20mm以利于冷媒回流及冷凝水的
排放。
B. 室挂机套管的孔心标高为梁底以上200 mm（无保温层）/250mm（有
保温层）穿梁预埋布置（见附图六、七），平面位置为窗边150mm。
（见附图八）
C. 客厅面积≤40㎡时只考虑挂机，仅预留一个高位套管。
装修无天花
吊顶的厅套管高度同上第B点；有天花吊顶的套管高度为梁下100mm,
室机安装于吊顶下50mm处。
电源插座底盒顶距梁底200mm。
（见附图
九）
D. 客厅面积＞40㎡时仅预留一个低位套管；首层4.45m层高的厅、房
应同时考虑预留柜机和挂机的安装位置，上下各预留一个套管。
其
中柜机套管孔中距建筑完成面200mm，电源插座底距建筑完成面
300mm。
挂机套管高度同上第B点。
(2) 同一位置垂直上下安装两台空调室外机时，在平面相同位置不同标高
处分别挑板上下安装，各自预留套管；中间隔板处宜预留φ100 预留
孔，以便于下方机位拉管至上方穿预留孔洞接入室。
（见附图十）
(3) 室外机位应设置于邻近窗洞口，并靠近窗的开启一侧，严禁设于无窗
的山墙上，以便于安装和维修。
距离过近而对吹的两室外机应相互错
位以免热风互扰；高层天井、凹位等不易散热的位置不宜布置多台空
调机位。
(4) 空调室外机位不应设于封闭阳台。
(5) 客厅出阳台的推拉门应留不小于400mm宽的门垛以便于梁下100mm穿
砖墙垛安装套管；如该处为异型柱的短肢则在浇筑前预埋套管，严禁
空调管穿玻璃。
（见附图九）
(6) 空调机位底板面层向外找坡，外高差20mm，并在百叶横框上预留φ10
小孔，确保能顺利排出雨水。
(9) 室机安装高度应能使冷凝水从预留套管畅顺排出，并接入室外的PVC
冷凝水竖管流下，接入口高度约为窗板下200mm。
空调室外冷凝水管应
为米黄色，与墙体主色协调。
（见附图七的立面示意图）
(10) 空调管应尽量直接出外，忌穿别的房间，尽量减少拐弯。
冷媒管、冷
凝水管、连接电线应合为一束，集中从一个预留套管接外。
(11) 一般挂机电源插座顶紧贴梁底，有墙垛的插座边离转角墙边水平净距
150mm。
无墙垛的飘窗平面电源插座安装在窗旁距离150mm处。
电源
线应为白色，与室装修墙身色协调。
附图八：空调机位平面布置示意图
附图九：
附图十：上下安装双空调机位示意图
3铝合金门、窗。
