网线水晶头RJ45接口定义

网线水晶头RJ45接口定义
RJ45接口通常用于数据传输，共有八芯做成，最常见的应用为网卡接口。

RJ45是各种不同接头的一种类型（例如:RJ11也是接头的一种类型，不过它是电话上用的）;RJ45头跟据线的排序不同的法有两种，一种是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕；另一种是绿白、绿、橙白、蓝、蓝白、橙、棕白、棕；因此使用RJ45接头的线也有两种即：直通线、交插线。

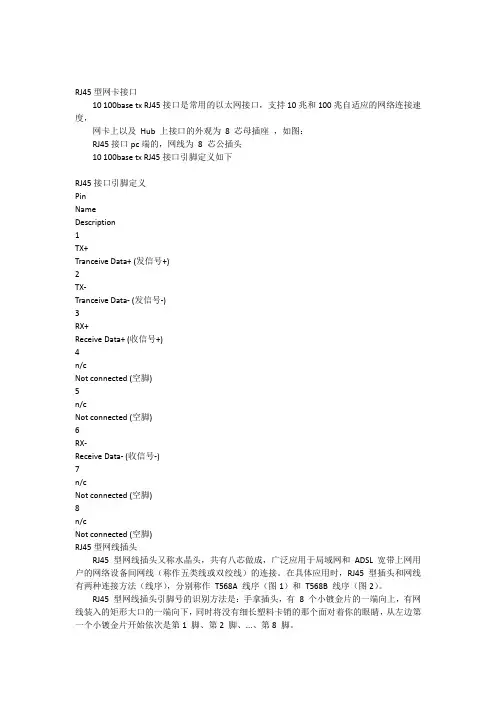

10 lOObase tx RJ45接口是常用的以太网接口，支持10兆和100兆自适应的网络连接速度，
传输的其实在100兆网络中实际只应用了4根线来传输数据，另4根是备份的. 信号为数字信号，双铰线最大传输100米距离•
网卡上以及Hub上接口的外观为8芯母插座，如图：
1 s
RJ45接口pc端的，网线为8芯公插头
1 8
FRONT
1 3
10 100base tx RJ45 接口引脚定义如下
Pin Name Descriptio n
1 TX+ Tran ceive Data+ （发信号+）
2 TX- Tran ceive Data-（发信号-）
3 RX+ Receive Data+ （收信号+）
4 n/c Not co nn ected （空
脚）
5 n/c Not connected （空脚）
6 RX- Receive Data-（收信号-）
7 n/c Not co nn ected （空脚）
8 n/c Not co nn ected （空脚）
1、CRMBU系统RJ45总线接口定义
RJ45插座与8P8C水晶头如下图所示
1 2
RJ45 r&s 頑發C水畐头
图1、RJ45插座与8P8C水晶头示意图
RJ45管脚定义如下表：
RJ45管脚号CRMBU定义定义描述
1 NC未定义，预留
2 NC未定义，预留
3 AC-系统交流电源AC-输入端
4 AC-系统交流电源AC-输入端
5 AC+系统交流电源AC+俞入端
6 AC+系统交流电源AC+俞入端
7 L通讯口L端
8 H通讯口H端
,RJ45管脚4、5为交流12V电源输入端（采用双线供电模式:3、4号线为电源
AC,, 5、6
号线为电源AC,)。

,RJ45管脚7、8为CRMBU S讯信号线(7号线为信号L端，8号线为信号H 端)，请按要求
接线，虽然7、8接反不会造成智能产品损坏，但会引起通讯故障，导致智能产品工作不正
常。

返回
2、CRMBU系统RJ11传感器接口定义
CRMBU智能开关传感器接口使用RJ11插座和6P4C的水晶头，如下图所示
RJ11 GP4C
图2、RJ11插座与6P4C水晶头示意图
RJ11管脚定义如下表所示：
RJ11管脚号CRMBU定义定义描述
1 DC(-)外接传感器供电电源负端(,)
2 DC(+)外接传感器供电电源正端(+)
该端接人体感应触发信号；或门磁触发信号；或幕帘传感器触发信号；或其它非安
3 Sig nail防传感器信号
4 Signai2该端接烟气传感器触发信号；或燃气传感器触发信号；或其它非安防传感器信号
注意:
科力屋智能开关设计外供电源输出电压为直流
DC12V?20,输出功率?1W 用 户外接传感
器功率超过1W 的，请用外接电源。

,每个RJ11管脚同时只能接1种传感器，即每个智能开关最多可以外接 不同类型的传感
器。

3、CRMBU 系统USE 接口管脚定义
CRMBU 系统中所用到USB 接口类型有两中:A 型USB 接口和B 型USB 接口 ,A 型USB 接 口管脚示意图
AS USB 插座 A.型USB 插头 图3、A 型USB 接 口示意图（顶示图）
,B 型USB 管脚管脚示意图：
图4、B 型USB 接 口示意图（顶示图）
USB 接口定义如下表所示：
USB 管脚号CRMBU 定义定义描述
1 AC （+）系统交流电源（AC ）或直流电源正端（，）
2 H 通讯口 H 端
3 L 通讯口 L 端
B 型USE 插头
1
2 3 4.
B 型USB 插座
4 AC （,）系统交流电源（AC ）或直流电源负端（-）
返回4、总线水晶头的制作方法
所有线路连接完并确认线路无误后，则可以给需要制作水晶头的通讯总线制作 8P8C 水晶头（RJ45）;接入总线水晶头的每条线含义如下：
,1（橙白）备用
,2（橙）备用
,3（绿白）代表电源负极或电源AC-;
,4（兰）代表电源负极或电源AC-;
,5（兰白）代表电源正极或电源AC+;
,6（绿）代表电源正极或电源AC+;
,7（棕白）代表信号L;
,8（棕）代表信号H 。

制作总线水晶头的线序与制作标准宽带线（568B ）相同，要求用户压接水晶头时 必须保证每个水晶头的线序一样，考虑以后的升级需要，即使备用线也要严格实 行。

夹制水晶头要先小后大分两次用力，每次用力要均匀。

水晶头制作完成后，用 水晶头校线器进行校验，确认无误并检测通过为止。

图5、8P8C 总线连接水晶头制作示意图
当所有的总线水晶头制作完成以后，不管是使用总线分接器还是自己手工分
接，都必须保证所有总线水晶头的 3、4号线都要和系统电源的OUT （-）端子或AC- 端子接通，5、6号线都要和系统电源的OUT(+)端子或AC 端子接通，7号线都要和 系统电源的“ L ”端子接通，8号线都要和系统电源的“ H'端子接通。

1 2 3
5 8 "7' "9 橙 1橙 绿 白 ¥ S 绿 棕 白 棕 电 源 电 电 + 电源+
他
血
信 '7 H
说明: 以上介绍的是总线水晶头的制作方法，如果需要通过智能开关的传感器接口接入第三方传
感器(或通过传感器接口模块接入第三方传感器)，则需要制作6P4C(RJ11)的水晶头连接第三方
传感器。

6P4C(RJ11)水晶头的管脚定义也可参考“安防传感器安装接线”相关
介绍。
