电气设备过流继电器的整定方法

高压继保整定方法

高压继电器保护整定值方法定时限过流保护的整定值一.动作电流的整定值（１）过流继电器的整定值1）电流继电器的动作电流I st=K Re K jc K st*I du(max)/K ba K pe （a）式中，K Re----可靠系数，取1.2～1.3K jc-----接线系数，Y形V形接线取1，差接线取√3（根3）K st-----启动电流倍数或变压器允许短时间过负荷倍数，一般取2～3倍K ba-----继电器返回系数，电磁式电流继电器取0.9，感应式继电器取0.85K pe----电流互感器的电流比I du(max)-----线路或变电所的最大负荷电流（A）当变压器采用这种定时限流保护时，可用变压器一次侧额定电流I1n来取代上式的最大负荷电流2）电流速断继电器动作电流的整定值，动作电流可按下式计算I st=K Re*I sc（3）/K pe式中K Re—可靠系数，取1.2K pe—电流互感器的变比I sc（3）—三项金属性短路电流的稳定值（A）如采用两项差接线，上式还需乘接线系数√3（根3）二.动作时限的整定值定时限过电流保护动作时限的整定，根据已给定上级断路器继电保护动作时限的整定值减去一个时限级差△t (取0.5s)作为本过流保护的整定时限，即：t2=t1-△t式中，t2—本保护动作时限的整定值，St1—上级保护动作时限，S△t—时限级差反时限过流保护整定值1）电流继电器的启动电流整定值I st=K Re K jc*I du(max)/K ba K pe（符号意义同a式）如果作为变压器的保护时，用变压器一次侧额定电流I1n取代I du(max)，此外需要说明的是，可靠系数可取大一些，即1.3～1.4。

返回系数取小一些，取0.85。

因为反时限电流继电器误差较大。

2）保护整定电流I mo=K st* I st3) 电磁瞬动部分动作电流I st= K Re*I sc（3）/K pe式中，I sc（3）___变压器低压侧三项短路电流的稳态值，A。

过流继电器

6 外形及安装尺寸
继电器外形及安装尺寸见1-3图，表2。
1 2 5±3 . 1 5 6.5±0.58
125±3.15 6.5±0.58
125±3.15 64±1.75
84±0.435 103±1.75
图1 1-80A
90±1.75
7 订货须知
在办理订货时，应指出： a.继电器的名称和型号； b.额定电流。
4 主要参数及技术性能
4.1 继电器触头的额定电流为5安培。
4.2 继电器的触头数为2对，触头组合形式为，一常开一常闭。二常开，或二常闭3种。
4.3 继电器的吸引线圈的额定电流为：1，1.5，2.5，5，10，15，25，40，60，100，150，300，600。
注：a.特殊的电流等级 (如：1200，1500，2500安)由用户与制造厂取得协议。
激励量时, 继电器的动合触点应无抖动地闭合；
b）当无外来的碰撞和振动，继电器的整定值在刻度盘的中间值时，过电流继电器激励量为整定值的 0.6 倍时，继电器的动断触点应可靠闭合，动合触点应可靠断开；
c）在动作值或返回值下，继电器动作过程中的可动系统不应当停滞在中间位置。 3.10 触点断开容量
100 7.5～15
30
200
在电流为5A 下,线圈并联
20
5～20
10 20
5～10
15 100 10～20
30
200
时测量不大于3.5
50 12.5～50 15 30 12.5～25 20 150 25～50
40 300
100 25～100 15 30 25～50
20 150 50～100 40 300
继电器重新调整时，必须保证： a) 可动系统的轴向活动量在 0.15mm～ 0.25mm 之间； b）动片和磁极间的气隙应均匀，在任何动作条件下动片和磁极不应相碰； c）当指针由第一刻度旋向最大刻度时，游丝各圈不得相碰； d）当动合触点在打开位置时，动、静触点间总气隙和不小于 1.5mm。静触点片和限制片间的距离为 0.1mm～0.3mm； e）在调整继电器的动作值时，最小整定值的调整，主要是改变游丝反作用力的大小，最大整定值的调整，主要是改变动片和磁极间的气隙等。

10kV线路过电流保护的整定与校核

10kV线路过电流保护的整定与校核摘要：电力系统是指以电能的生产，转换，配送，分配和使用为目的的各类电气设备，它们根据一定的技术与经济需求，而有机地组合在一起的一个联合系统。

10kV配电线路结构比较复杂，其中有的是用户专线，而用户专线只连接极少的用户群体；有的呈现出放射形状，在同一线路上，有数十个乃至数百个变电所在线路的支路上相连。

10kV线路的长度差别很大，从数十米到数十公里不等，有的线路上还连接着一个小的客户变电站或一个区域的开关变电站。

10kV输电线路是电力系统中不可忽视的重要组成部分。

1.10kV线路过电流保护的研究背景随着继电保护的发展状态和电力系统的发展，科学家们对继电保护持续地提出了新的要求，而其中，电力电子技术的发展、计算机技术的发展以及通信技术的发展又一次给继电保护技术的发展注入了新的活力。

我国的电脑继电保护技术研究早在70年代后期就已经开始，其中高校科研院所居于领导地位。

而在1984年，我国研制成功了一台输送线路的微机保护装置，这也是我国在国产输送线路的微机保护装置上的一个开始，到了20世纪90年代，我国的继电保护技术已经完全进入到了微机保护的时代。

2.研究10kV线路过电流保护目的和意义2.1研究过电流保护的目的过电流保护指的是在超过预先预定规定的某个数值时，保护装置检测并启动，并通过时间来保证动作的选择性，从而使断路器跳闸或发出相应的报警信号。

它具有大的整定电流和快速动作的特性，常用电磁型电流继电器，常用的短路保护元件为保险丝。

10kV配电线路的结构较为复杂，部分线路为用户专线，而用户专线仅与很小一部分用户群相连接；有的呈现出放射形状，在同一条线路上连接几十台变压器甚至上百台变压器在线路的分支上。

10kV线路长度可以从几十米到几十千米有着很大的区别，还有的线路上连接的有小型的用户变电站或者一个地区的开关变电站。

10kV线路在整个配电网中有着不可忽略的作用。

10kV线路过电流保护主要保护电路太大了过载保护跳闸或者熔断，保护整个电路不损坏，或者人触电不会造成太大的伤害。

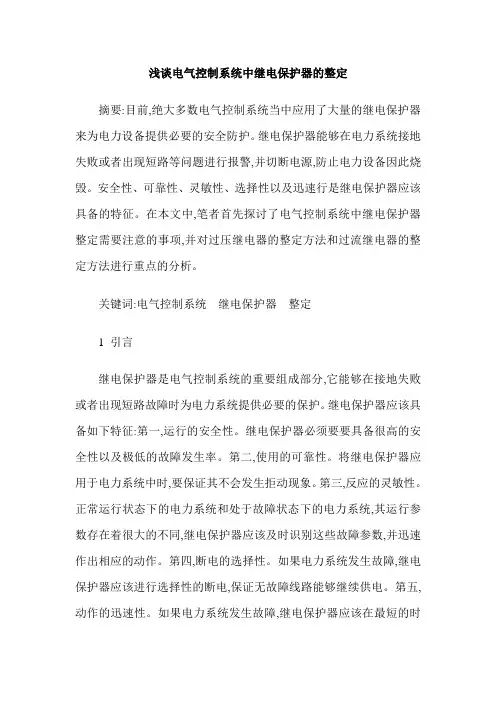

浅谈电气控制系统中继电保护器的整定

浅谈电气控制系统中继电保护器的整定摘要:目前,绝大多数电气控制系统当中应用了大量的继电保护器来为电力设备提供必要的安全防护。

继电保护器能够在电力系统接地失败或者出现短路等问题进行报警,并切断电源,防止电力设备因此烧毁。

安全性、可靠性、灵敏性、选择性以及迅速行是继电保护器应该具备的特征。

在本文中,笔者首先探讨了电气控制系统中继电保护器整定需要注意的事项,并对过压继电器的整定方法和过流继电器的整定方法进行重点的分析。

关键词:电气控制系统继电保护器整定1 引言继电保护器是电气控制系统的重要组成部分,它能够在接地失败或者出现短路故障时为电力系统提供必要的保护。

继电保护器应该具备如下特征:第一,运行的安全性。

继电保护器必须要要具备很高的安全性以及极低的故障发生率。

第二,使用的可靠性。

将继电保护器应用于电力系统中时,要保证其不会发生拒动现象。

第三,反应的灵敏性。

正常运行状态下的电力系统和处于故障状态下的电力系统,其运行参数存在着很大的不同,继电保护器应该及时识别这些故障参数,并迅速作出相应的动作。

第四,断电的选择性。

如果电力系统发生故障,继电保护器应该进行选择性的断电,保证无故障线路能够继续供电。

第五,动作的迅速性。

如果电力系统发生故障,继电保护器应该在最短的时间进行动作并消除故障。

2 继电保护器整定需要注意的事项第一,做直流大电机过流时,使用短接软线时,其软线距过流继电器的平行距离要在1.5m至2.0m以上才行,否则由于软线电流产生的磁场对电流继电器的磁场产生作用使吸力减小,会增大整定值的误差[1]。

第二,在做直流大电机过流整定时,由于空间母线电流产牛的磁场对过流继电器磁场实际存在着一定的影响,故过流继电器的整定工作应尽可能在现场做,以免由此造成整定值的误差,这种误差对于保护装置也是很危险的[2]。

第三,在做过流或欠磁继电器的整定时,对于小电流可用电流表直读,以减小整定误差,对于大电流可采用分流器接表方式[3]。

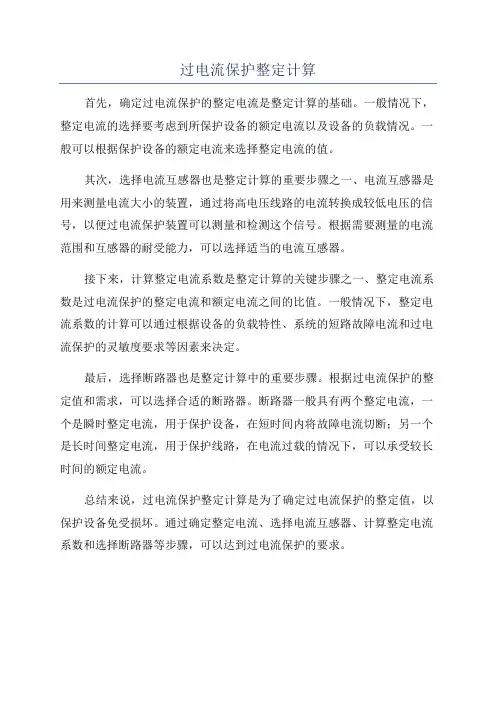

过电流保护整定计算

过电流保护整定计算
首先，确定过电流保护的整定电流是整定计算的基础。

一般情况下，整定电流的选择要考虑到所保护设备的额定电流以及设备的负载情况。

一般可以根据保护设备的额定电流来选择整定电流的值。

其次，选择电流互感器也是整定计算的重要步骤之一、电流互感器是用来测量电流大小的装置，通过将高电压线路的电流转换成较低电压的信号，以便过电流保护装置可以测量和检测这个信号。

根据需要测量的电流范围和互感器的耐受能力，可以选择适当的电流互感器。

接下来，计算整定电流系数是整定计算的关键步骤之一、整定电流系数是过电流保护的整定电流和额定电流之间的比值。

一般情况下，整定电流系数的计算可以通过根据设备的负载特性、系统的短路故障电流和过电流保护的灵敏度要求等因素来决定。

最后，选择断路器也是整定计算中的重要步骤。

根据过电流保护的整定值和需求，可以选择合适的断路器。

断路器一般具有两个整定电流，一个是瞬时整定电流，用于保护设备，在短时间内将故障电流切断；另一个是长时间整定电流，用于保护线路，在电流过载的情况下，可以承受较长时间的额定电流。

总结来说，过电流保护整定计算是为了确定过电流保护的整定值，以保护设备免受损坏。

通过确定整定电流、选择电流互感器、计算整定电流系数和选择断路器等步骤，可以达到过电流保护的要求。

煤矿6kV电网过流保护的设置与整定

—、相关规程、概念与参数
1、《煤矿安全规程》的要求
［第455条］井下高压电动机、动力变压器的高压控制设备，应具有短路、过负荷、接地和欠压释放保护。……。［第456条］井下配电网路（变压器馈出线路、电动机等）均应装设过流、短路保护装置；必须用该配电网路的最大三相短路电流校验开关设备的分断能力和动、热稳定性以及电缆的热稳定性。必须正确选择熔断器的熔体。
2
作为后备保护应大于等于 1.2。
3、有关参数
1）过流继电器的动作电流 IdJ 以电磁式为例，能使继电器电磁机构吸合的通过继电器线圈的最小电流。 2）保护装置的整定电流 Idz 根据保护整定计算而确定的保护装置的定值门槛电流。 3）过流继电器的返回电流 If 使继电器由吸合转为释放的通过其线圈的最大电流叫该继电器的返回电流。通过图 2－1 可以直观地了解动作电流、整定电流和返回电流三者的关系。逐步增大通过其线圈的电流，当电流达到 IdJ 时，继电器吸合（动作），显然，当实际电流大于 IdJ 时，继电器将更能保证吸合，所以整定电流一般应大于或等于动作电流。继电器吸合后，缓慢降低电流，此时，继电器不会立刻释放，当电流下降低到 If 时，继电器释放。动作电流与返回电流差距的大小决定于继电器的结构原理，一般用返回系数来表达。
5
Ig.max ，该电流能维持几秒钟以上。此时如果继电器的返回电流小于该尖峰电流，就会引起开关 1 的误跳闸，使保护失去纵向选择性。
图 2－3 电动机群自起动产生最大正常工作电流
2）整定公式我们假设保护装置接线系数为 1，电流互感器的变比也为 1，由于继电器的返回电流小于其动作电流，而继电器调整好以后，动作电流 IdJ 就等于整定电流 Idz，所以只要返回电流能躲过最大正常工作电流，则整定电流也没有问题，即有 If＝KfIdz＞Ig.max 上式右边再乘以 1.15～1.25 的继电保护可靠性系数 KK 后就可以划等号了，即 If＝KfIdz＝KKIg.max 据公式（2－3）、（2－5）可以得出保护装置的整定电流计算式为（2－5）

过流继电器

c．过渡转换主触点性能
继电器的过渡转换主触点控制电路由变流器供电，且其阻抗值在电流为3.5A时不大于4.5Ω，当电流增至 150A时，继电器主触点能够将这个电路分流接通与分流断开。
当环境温度为40℃时，继电器线圈长期承受110%额定电流，其最高允许温升不超过65℃。
绝缘电阻不小于300MΩ，继电器所有电路对外壳和非带电的金属部分，以及在电气上无的各电路之间的应能承受2kV（有效值）50Hz交流试验电压，历时1min，无绝缘击穿或闪络现象。
1.动合型（H型）线圈不通电时两触点是断开的，通电后，两个触点就闭合。以合字的拼音字头“H”表示。
2.动断型（D型）线圈不通电时两触点是闭合的，通电后两个触点就断开。用断字的拼音字头“D”表示。
3.转换型（Z型）这是触点组型。这种触点组共有三个触点，即中间是动触点，上下各一个静触点。线圈不通电时，动触点和其中一个静触点断开和另一个闭合，线圈通电后，动触点就移动，使原来断开的成闭合，原来闭合的成断开状态，达到转换的目的。这样的触点组称为转换触点。用“转”字的拼音字头“z”表示。
设备介绍
0 1
原理
0 2
技术参数
0 4
直流电阻
0 6
释放电流
0 3
额定工作电压
0 5
吸合电流
1
电压电流
2
触点性能
3
热性能要求
4
介质强度
5
寿命
电磁式过流继电器的工作原理是复合式的，由公用一个线圈的感应式和电磁式的两个元件组成。当继电器的线圈通以交流电流时，则在铁芯的遮蔽与未遮蔽部分产生两个具有一定相位差的磁通。此磁通与其在圆盘中感应的涡流相互作用，在圆盘上产生一转矩。在20%～40%的动作电流整定值下，圆盘开始旋转。此时由于扇齿与蜗杆没有咬合，故继电器不动作。

三段式过流保护的原理及其整定值

无时限电流速断保护(电流I段)反应电流增大而能瞬时动作切除故障的电流保护，称为电流速断保护也称为无时限电流速断保护。

1.几个基本概念（1）系统最大运行方式与系统最小运行方式最大运行方式：就是在被保护线路末端发生短路时，系统等值阻抗最小，而通过保护装置的短路电流为最大的运行方式。

最小运行方式：就是在同样短路条件下，系统等值阻抗最大，而通过保护装置的短路电流为最小的运行方式。

（2）最小短路电流与最大短路电流在最大运行方式下三相短路时，通过保护装置的短路电流为最大，称之为最大短路电流。

在最小运行方式下两相短路时，通过保护装置的短路电流为最小，称之为最小短路电流。

（3）保护装置的起动值对应电流升高而动作的电流保护来讲，使保护装置起动的最小电流值称为保护装置的起动电流。

（4）保护装置的整定所谓整定就是根据对继电保护的基本要求，确定保护装置起动值，灵敏系数，动作时限等过程。

2、整定计算（1）动作电流为保证选择性，保护装置的起动电流应按躲开下一条线路出口处短路时，通过保护的最大短路电流来整定。

即Idz＞Id.max=KK Id.Bmax 式中可靠系数KK =1.2~1.3，结论:电流速断保护只能保护本条线路的一部分，而不能保护全线路，其最大和最小保护范围Lmax和Lmin。

(2) 保护范围（灵敏度KLm）计算（校验）《规程》规定，在最小运行方式下，速断保护范围的相对值 Lb%＞（15%~20%）时，为合乎要求，即（3）动作时限无时限电流速断保护没有人为延时,在速断保护装置中加装一个保护出口中间继电器。

一方面扩大接点的容量和数量，另一方面躲过管型避雷器的放电时间，防止误动作。

t=0s3、对电流速断保护的评价优点：是简单可靠，动作迅速。

缺点：（1）不能保护线路全长；（2）运行方式变化较大时，可能无保护范围。

注意: (1) 在最大运行方式下整定后，在最小运行方式下无保护范围。

二、限时电流速断保护(电流II段)的电流速断保护限时电流速断保护：按与相邻线路电流速断保护相配合且以较短时限获得选择性的电流保护。

电流整定计算方法

第一节短路电流的计算方法第1条选择短路保护装置的整定电流时，需计算两相短路电流值，可按公式（1）计算式中Id(2)——两相短路电流，A；∑R、∑X——短路回路内一相电阻、电抗值的总和，Ω；Xx——根据三相短路容量计算的系统电抗值，Ω；R1、X1——高压电缆的电阻、电抗值，Ω；Kb——矿用变压器的变压比，若一次电压为6000V，二次电压为400、690、1200V时，变比依次为15、8.7、5；当一次电压为3000V，二次电压为400V时，变压比为7.5；Rb、Xb——矿用变压器的电阻、电抗值，Ω；R2、X2——低压电缆的电阻、电抗值，Ω；Ue——变压器二次侧的额定电压，对于380V网路，Ue以400V 计算；对于660V网路，Ue以1200V计算；对于127V网路，Ue以133V计算。

利用公式（1）计算两相短路电流时，不考虑短路电流周期分量的衰减，短路回路的接触电阻和弧电阻也忽略不计。

若需计算三相短路电流值，可按公式（2）计算：Id(3) =1.15Id(2) （2）式中Id(3) ——三相短路电流，A。

第2条两相短路电流还可以利用计算图（或表）查出。

此时可根据变压器的容量、短路点至变压器的电缆换算长度及系统电抗、高压电缆的折算长度，从图或表中查出。

电缆的换算长度可根据的电缆的截面、实际长度，从表中直接查到，也可以用公式（3）计算得出。

LH=K1L1+K2L2+……+KnLn+Lx+KgLg式中LH——电缆总的换算长度，m；K1、K2……Kn——换算系数，各种截面电缆的换算系数，可从表中查得；L1、L2……Ln——各段电缆的实际长度，m；Lx——系统电抗的换算长度，m；Kg——6KV电缆折算至低压侧的换算系数；Lg——6KV电缆的实际长度，m。

电缆的换算长度，是根据阻抗相等的原则将不同截面和长度的高、低压电缆换算到标准截面的长度，在380V、660V、1140V系统中，以50mm2作为标准截面；在127V系统中，以4mm2作为标准截面。

井下电气设备过流保护整定方法

井下电气设备过流保护整定方法为了进一步规范井下开关的过流整定管理，特将各种开关的整定规定如下：一、电子保护器1、1200V及以下馈电开关1）、短路整定：按照公式I z≥I Qe+K xΣI e电动机进行整定。

电子保护器的整定范围为3-10倍I e馈电开关(按照公式计算出电流后再确定倍数)I z。

过流保护装置的电流整定值。

I Qe。

容量最大的电动机的额定启动电流。

ΣI e电动机。

其余电动机的额定电流之和。

K x。

需用系数，取0.5—1按I d（2）/I Z≥1.5校验2）、过载整定：过载长延时保护电流整定值按照实际负载电流值整定。

电子保护器的整定范围为（0.4-1）倍I eI e---馈电开关的额定电流，A。

2、电磁起动器按照公式I z≤I e进行整定I z---电子保护器的过流整定值,A。

I e---电动机的额定电流，A。

按I d（2）/8I Z≥1.2校验即过负荷保护整定值不能大于负荷额定电流。

二、熔断器（照明综保、煤电钻综保）1、照明综保一次侧熔体选用：按照公式I R≈（1.4/k b）×I e进行整定。

I R---熔体额定电流K b---变压比，660V/133V时，K b为4.96，1140V/133V时，K b 为8.57，I e---照明负荷的额定电流2、煤电钻综保熔体选用（1.5KW—2.2KW）原边：3—5安，副边：10—15安规定：照明、煤电钻综保设备牌上统一标注副边整定值及负荷。

如果启动器整定后不能正常运行，请检查原因或更换保护器。

机运科2012年12月14日。

电磁式过电流继电器调试方法

1.2 电磁型继电器的检验重点：理解继电器检验的一般要求，熟练掌握常用继电器的试验项目与调校方法；难点：电压继电器的检验。

能力培养要求：具备对电磁式电流、电压、时间、信号、中间等继电器的试验和调整能力。

学时：讲课2学时，实验4学时。

一、检验的分类、期限及注意事项1、检验的分类继电器检验分为以下三种类别：(1) 新安装验收检验；(2) 定期检验；(3) 补充检验。

新安装验收检验在继电器新安装时进行。

新安装验收检验时，要求对继电器进行全面检查试验，以保证继电器投入运行后的性能和质量满足要求。

定期检验是指继电器运行后定期进行的检验。

定期检验又分为定期全部检验、定期部分检验以及作用于断路器的整组跳合闸试验三种情况。

定期检验时，应根据不同情况按照现场检验规程的要求，分别进行项目和内容的检查试验。

补充检验主要是指由于装置改造、一次设备检修或更换、运行中发现异常现象情况以及在事故以后所进行的检验，检验项目主要根据实际情况考虑确定。

2、检验的期限为了保证继电保护装置的正确工作，继电器在现场运行后应定期进行检查试验。

根据部颁的规定，继电器及装置在新投入运行后的第一年内必须进行一次全部检验，以便对继电器作全面检查、评价。

第一次定期全部检验以后，要求下一次进行全部检验的时间间隔为３～５年，即检验周期时间。

确定检验周期的长短，主要应从现场运行条件及继电器制造质量等方面考虑。

继电器及装置有需要经常予以监督的缺陷与薄弱环节，或者运行环境差、运行经验不足，或者运行状态不稳定时，可适当缩短检验周期，而在制造质量好、运行情况好时，可考虑适当延长检验周期。

除按照检验周期的规定进行定期全部检验外，根据检验条例要求，每年还必须进行一次部分检验及每年不少于一次作用于断路器的跳合闸试验，重点考核整组动作性能是否正常。

3、检验的注意事项(1)试验用电源及仪器设备试验所采用的交流试验电源必须保证具有良好的波形，加入继电器的电压和电流的波形应为正弦波，不得有畸变现象；交流试验电源和相应的调整设备应有足够的容量，保证作大负载试验时电源波形不会畸变；还应注意在进行试验时应尽量取相同的电压作试验电源，调整电流时采用电阻器调节的方法；在对继电器进行整定试验时，所用仪表的精度应不低于０.５级。

继电保护定值整定计算公式大全(最新)

继电保护定值整定计算公式大全1、负荷计算（移变选择）：cos de Nca wmk P S ϕ∑=（4-1）式中 S ca --一组用电设备的计算负荷，kVA ；∑P N --具有相同需用系数K de 的一组用电设备额定功率之和，kW 。

综采工作面用电设备的需用系数K de 可按下式计算Nde P P k ∑+=max6.04.0 （4-2）式中 P max --最大一台电动机额定功率，kW ；wm ϕcos --一组用电设备的加权平均功率因数2、高压电缆选择：（1）向一台移动变电站供电时，取变电站一次侧额定电流，即NN N ca U S I I 131310⨯== （4-13）式中 N S —移动变电站额定容量，kV •A ；N U 1—移动变电站一次侧额定电压，V ； N I 1—移动变电站一次侧额定电流，A 。

（2）向两台移动变电站供电时，最大长时负荷电流ca I 为两台移动变电站一次侧额定电流之和，即31112ca N N I I I =+=（4-14）（3）向3台及以上移动变电站供电时，最大长时负荷电流ca I 为3ca I =（4-15）式中 ca I —最大长时负荷电流，A ；N P ∑—由移动变电站供电的各用电设备额定容量总和，kW ；N U —移动变电站一次侧额定电压，V ； sc K —变压器的变比； wm ϕcos 、ηwm —加权平均功率因数和加权平均效率。

（4）对向单台或两台高压电动机供电的电缆，一般取电动机的额定电流之和；对向一个采区供电的电缆，应取采区最大电流；而对并列运行的电缆线路，则应按一路故障情况加以考虑。

3、低压电缆主芯线截面的选择1）按长时最大工作电流选择电缆主截面（1）流过电缆的实际工作电流计算① 支线。

所谓支线是指1条电缆控制1台电动机。

流过电缆的长时最大工作电流即为电动机的额定电流。

NN N N N ca U P I I ηϕcos 3103⨯== （4-19）式中 ca I —长时最大工作电流，A ；N I —电动机的额定电流，A ； N U —电动机的额定电压，V ； N P —电动机的额定功率，kW ； N ϕcos —电动机功率因数；N η—电动机的额定效率。

过电流保护的整定值

1.过电流保护的整定值为什么要考虑继电器的返回系数?而电流速断保护则不需要考虑?
答：过电流保护的动作电流是按躲过最大负荷电流整定的，一般能保护相邻设备。

在外部短路时，电流继电器可能起动，但在外部故障切除后(此时电流降到最大负荷电流)，必须可靠返回，否则会出现误跳闸。

考虑返回系数的目的，就是保证在上述情况下，保护能可靠返回。

电流速断保护的动作值，是按避开预定点的最大短路电流整定的，其整定值远大于最大负荷电流，故不存在最大负荷电流下不返回的问题。

再者，瞬时电流速断保护一旦起动立即跳闸，根本不存在中途返回问题，故电流速断保护不考虑返回系数。

2.影响返回系数的因素较多，如轴尖的光洁度、轴承清洁情况、静触点位置等。

但影响较显著地是舌片端部与磁极间的间隙和舌片的位置。

返回系数的调整方法有：
1、改变舌片的起始角和终止角
调整继电器左上方的舌片起始位置限制螺杆，以改变舌片起始位置角，此时只能改变动作电流，而对返回电流几乎没有影响。

故用改变舌片的起始角来调整动作电流和返回系数。

舌片起始位置离开磁极的距离愈大，返回系数愈小；反之，返回系数愈大。

调整继电器右上方的舌片终止位置限制螺杆，以改变舌片终止位置角，此时只能改变返回电流而对动作电流则无影响。

故用改变舌片的种植角来调整返回电流和返回系数。

舌片的终止位置与磁极的间隙越大，返回系数愈大；反之，返回系数愈小。

2、不改变舌片的起始角和终止角，而变更舌片两端的弯曲程度以改变舌片与磁极间的距离，也能达到调整返回系数的目的。

该距离越大返回系数越大，反之返回系数越小。

3、适当调整触电压力也能改变返回系数，但应注意触电压力不宜过小。

电流继电器串联的整定范围

电流继电器串联的整定范围一、引言电流继电器是一种常见的电气元件，其作用是在电路中控制电流大小。

在实际应用中，为了达到更精确的控制目的，常会将多个电流继电器串联使用。

本文将介绍电流继电器串联时的整定范围。

二、什么是电流继电器1.定义电流继电器是一种利用磁效应工作的自动开关，它可以通过控制线圈中的电流来控制开关通断状态。

2.分类按照其结构和工作原理可分为磁铁式、感应式、霍尔式等多种类型。

三、为什么要串联多个电流继电器1.提高精度单个电流继电器在实际应用中可能无法满足精度要求，而多个串联使用可以提高整体精度。

2.扩大测量范围当需要测量的电流超过单个继电器能承受的范围时，可以通过串联多个继电器来扩大测量范围。

四、串联时整定范围如何确定1.整定范围定义整定范围指的是多个串联使用的继电器中各自允许的最大误差范围。

2.整定范围计算方法整定范围的计算方法与串联电阻、电容等元件的计算方法类似。

假设有两个电流继电器A和B，其额定值分别为Ia和Ib，允许误差分别为εa和εb，则整定范围为：(Ia+Ib)*(1+εa+εb)-Ia到(Ia+Ib)*(1+εa+εb)+Ib3.注意事项在确定整定范围时需要注意以下几点：(1)各个继电器的额定值应该相同或相近。

(2)各个继电器的允许误差应该相同或相近。

(3)整定范围应该与实际需求相符，不要过于严格或宽松。

五、实例分析假设需要测量的电流范围为0-100A，精度要求为±0.5%。

现有两个额定值分别为50A和100A的电流继电器，其允许误差均为±0.2%。

则根据上述计算公式可得到整定范围如下：(50A+100A)*(1+0.002+0.002)-50A=99.6A到(50A+100A)*(1+0.002+0.002)+100A=200.4A因此，两个电流继电器的整定范围为99.6A到200.4A。

六、结论电流继电器串联时的整定范围是一个重要的参数，需要根据实际需求进行合理的计算和设置。

继电保护整定计算公式大全

继电保护整定计算公式大全TPMK standardization office【 TPMK5AB- TPMK08- TPMK2C- TPMK18】继电保护整定计算公式1、负荷计算（移变选择）： cos de N ca wmk P S ϕ∑= （4-1）式中 S ca --一组用电设备的计算负荷，kVA ；∑P N --具有相同需用系数K de 的一组用电设备额定功率之和，kW 。

综采工作面用电设备的需用系数K de 可按下式计算Nde P P k ∑+=max 6.04.0 （4-2）式中 P max --最大一台电动机额定功率，kW ；wm ϕcos --一组用电设备的加权平均功率因数 2、高压电缆选择：（1）向一台移动变电站供电时，取变电站一次侧额定电流，即N N N ca U S I I 131310⨯== （4-13）式中 N S —移动变电站额定容量，kV •A ；N U 1—移动变电站一次侧额定电压，V ；N I 1—移动变电站一次侧额定电流，A 。

（2）向两台移动变电站供电时，最大长时负荷电流ca I 为两台移动变电站一次侧额定电流之和，即31112ca N N I I I =+=（4-14）（3）向3台及以上移动变电站供电时，最大长时负荷电流ca I 为3ca I =（4-15）式中 ca I —最大长时负荷电流，A ；N P ∑—由移动变电站供电的各用电设备额定容量总和，kW ；N U —移动变电站一次侧额定电压，V ；sc K —变压器的变比；wm ϕcos 、ηwm —加权平均功率因数和加权平均效率。

（4）对向单台或两台高压电动机供电的电缆，一般取电动机的额定电流之和；对向一个采区供电的电缆，应取采区最大电流；而对并列运行的电缆线路，则应按一路故障情况加以考虑。

3、低压电缆主芯线截面的选择1）按长时最大工作电流选择电缆主截面（1）流过电缆的实际工作电流计算① 支线。

所谓支线是指1条电缆控制1台电动机。

高压配电箱的过流整定计算

高压配电箱的过流整定计算一、变压器二次侧短路电流的简便计算方法：当变压器二次侧端子上发生短路时，在忽略系统阻抗的条件下，可用下式进行短路电流计算：1、三相短路电流值I s（3）=100 I N2/U s式中I s（3）——三相短路电流值，AI N2 ——变压器二次侧的额定电流，AU s ——变压器的阻抗压降百分值，%2、二相短路电流值I s（2）=0.87 I s（3）二、变压器保护（一）瞬时过流继电器的整定值1、速断保护动作电流I sb·r =1.2~1.4(I st·M + ∑I N)/K T·K i式中I sb·r——高压配电箱的瞬时过流继电器的动作电流，A（速断）I st·M——起动电流最大的一台电动机的额定起动电流，A∑I N——其余电气设备的额定电流之和，AK T——变压器的变压比，当10kV /0.69kV时K T =14.5，10kV /0.38kV时K T =26.32K i——电流互感器的变流比,1.2~1.4——可靠系数2、灵敏度校验K r= I s（2）/ （K gT·K T·K i·I sb·r）≥1.5式中K r——灵敏度系数I sb·r——高压配电箱的瞬时过流继电器的动作电流，AK gT——变压器组别系数，对于Y/Y接线的变压器，K gT =1，对于Y/△接线的变压器，K gT=√3 K T——变压器的变压比，当10kV /0.69kV时K Tr =14.5，10kV /0.38kV时K T =26.32K i——电流互感器的变流比,I s（2）——二相短路电流值（二）GL系列感应型过流继电器的保护1、过负荷动作电流（感应机构）I se·r = 1.2 I IN·T/( K re· K i)式中I IN·T ——变压器一次侧额定电流，AK re ——继电器返回系数，一般取0.85，对于GL13~GL16取0.82、速断保护动作电流I sb·r =1.2~1.4(I st·M+ ∑I N)/K T·K i3、动作整定倍数n = I sb·r/ I se·r = 2~84、灵敏度校验K r= I s（2）/ （K gT·K T·K i·I sb·r）≥1.5三、高压电缆线路保护1、瞬时过流继电器的保护动作电流按躲过线路最大工作电流来整定，即I sb·r =1.2I max·w/ K i式中I sb·r——高压配电箱的瞬时过流继电器的动作电流，AK i——电流互感器的变流比,I max·w——线路最大工作电流，A1.2 ——可靠系数2、灵敏度校验K r = I s（2）/ （K i·I sb·r）≥1.5式中I s（2）——保护末端的最小两相短路电流，AI sb·r——高压配电箱的瞬时过流继电器的动作电流，AK i——电流互感器的变流比,低压开关的整定计算一、用查表法计算井下低压网络两相短路电流当电网电压和变压器的型号、规格确定后，短路电流的大小决定于电缆线路的阻抗。

开关过流、短路整定计算方法

开关过流、短路整定计算步骤1、对开关所带所有设备的额定电流进行统计、计算：例如：馈电开关所带负荷如下：① 55KW绞车，额定电流61A；②37KW水泵，额定电流41A；③40KW皮带，额定电流,44A；④22KW水泵，额定电流24A；⑤37KW水泵，额定电流41A。

（注：若电机铭牌丢失或看不清额定电流大小可以用下式进行估算：电压等级为660V的电机额定电流≈ 1.15×KW，压等级为1140V的电机额定电流≈0.67×KW）过流整定：61A+41A+44A+24A+41A=211A短路整定：61A×6+41A+44A+24A+41A=516A2、在开关(铭牌上额定电流为400A)上投入定值：1）智能型馈电开关或变压器低压侧智能型开关（过流整定是数值）①过流：选择220A，选择原则，略大于计算值211A，取整数。

②短路：选择3倍=220A×3=660A，选择原则，略大于计算值516A，取整数。

③用馈电开关所带负荷的最远端两相短路电流)2(d I（假如为1000A）校验短路整定保护可靠性系数。

)2(d I=1000A, I z=660A，)2(I/I z=1000/660=1.52≥1.5，可靠性系数满足要求，短路保d护整定值能起到短路保护作用。

2）老式馈电开关或变压器低压侧老式开关（过流整定是倍数）：①过流：选择0.6档=400A×0.6=240 A，选择原则，略大于计算值211A。

②短路：选择 1.6倍=400A×0.6=640A，选择原则，略大于计算值516A。

③用馈电开关所带负荷的最远端两相短路电流)2(d I（假如为1000A）校验短路整定保护可靠性系数。

)2(d I=1000A, I z=640A，2()I/I z=1000/640=1.56≥1.5，可靠性系数满足要求，短路保d护整定值能起到短路保护作用。

3）移变高压侧馈电过流、短路整定计算过程：①统计所有电气设备功:55KW+37KW+40KW+37kw+22kw=191KW②过流整定计算：191KW×0.11=21A③短路整定计算：55KW×0.11×6+（37KW+40KW+37kw+22kw）×0.11=51A④按照低压侧定值投入方法投定值。

过流继电器整定倍数

过流继电器整定倍数过流继电器整定倍数，听起来是不是有点让人头大？不过别急，我给你讲讲，保证让你听了之后恍若醍醐灌顶，茅塞顿开。

先说说过流继电器是干啥的。

简单来说，它就是一种保护设备，用来保护电气设备不被过大的电流给烧坏。

你想想，一根电缆本来能承受的电流是有极限的，一旦超过了这个限度，那就可能会发生短路、火灾，甚至是电气设备的损坏。

为了防止这种情况，过流继电器就应运而生了，它就像电气设备的“守护神”，时刻关注着电流的变化，当电流超过设定的值时，它就会“报警”或者直接切断电路，避免电器设备遭殃。

听起来是不是挺靠谱的？好了，咱们聊点技术性的问题，咱们今天的重点是“整定倍数”。

这可不是啥天文数字，也不是“整定”两字看起来高大上，其实它就是在说，咱们设置过流继电器的时候，得根据电流的实际情况，来设定一个合适的值，确保它在正常情况下不会乱跳。

这就好像你给你的闹钟设定一个时间，不能设得太早，也不能设得太晚，要刚刚好，让你既不会错过重要的事情，也不会提前被吵醒。

具体说来，过流继电器的整定倍数，顾名思义，就是指它在正常工作状态下，所能承受的最大电流是额定电流的多少倍。

也就是说，你得根据电路的实际需求，来选择一个合适的整定倍数。

比如说，某个电机的额定电流是10A，那咱们就得根据这个10A来调整继电器的整定倍数。

假设你设定的是1.5倍，那么继电器在电流超过15A时才会动作。

如果你设定的是2倍，那么它就会在20A时才启动保护。

看起来很简单对吧？但是如果设得太低，那就容易出现频繁跳闸的情况；如果设得太高，可能就会错过保护的最佳时机。

所以，这个倍数的设置，真的是需要一点经验和对电路的理解。

有些人一听到“整定倍数”就开始发懵，觉得这是一项高深的技术活，其实没那么复杂，重点在于你得明白为什么要设定倍数。

简单来说，这个倍数就相当于你给自己定个闹钟，你需要设定的时间不仅仅是为了自己能早起，还得考虑到是不是能让自己不被吵醒。

设定不当就会影响到“闹钟”的效果。
