PROE知识大全
PROE基础教程(初学者宝典)
1.1.1 工程图的功能（Drawing Functionality）使用pro/e的工程图功能（Drawing），我们可以将有pro/e制作的模型输出成图纸的形式。
或者，我们也可以输入由其他CAD 系统生成的图纸。
在图纸中，所有的模型视图都是相关的（associative）：即，当我们修改了某视图的一个尺寸后，系统会自动更新其他相关的视图，更重要的是，Pro/ENGINEER的图纸和他所依赖的模型相关，在图纸中修改的任何尺寸，都会在模型中自动更新。
同样，在模型中修改的尺寸会相关到图纸。
这些相关性，不仅仅是尺寸的修改，也包括添加或删除某些特征。
在使用工程图功能时，用户需要购买相应的处理模块：pro/detial.1.1.2 工程图模式（Drawing Mode）Pro/ENGINEER提供了工程图模式，这种功能可以实现双向关联，并可以输出简单的图纸。
我们可以利用pro/e的基本drawing 功能建立零件或装配的工程视图，并可以添加尺寸，注解，处理(manipulate)尺寸，或使用层来管理不同类型内容的显示。
1.1.3 Pro/DETAIL模块Pro/DETAIL,是独立于基本pro/ENGINEER的模块，该模块扩展了基本模块的功能，可以利用基本模块配合使用Pro/DETAIL 支持附加视图，多张图纸（multisheets），提供了一系列更多用于处理工程图的命令，并且可以让我们向图纸中添加或修改文本的或符号形式的信息。
另外，我们还可以自定义我们工程图的格式，进行多种形式的个性化。
1.1.4 数据接口（Drawing Interfaces）使用ro/INTERFACE 或 Pro/DETAIL模块，我们可以在drawing中利用不同的输入（输出）命令来读取（导出）其他CAD系统得到的文件。
该命令为 File 菜单欢迎加入易妙广告网1.2.1 在工程图模式下输出模型（To Export a Model from Drawing Mode ）使用菜单File-Export-Model, 我们可以在工程图模式下输出下列几种数据文件： IGES, DXF, DWG, SET, STEP.1.2.2 输出图象文件 (To Export an Image from Drawing Mode)使用菜单File-Export-Image, 我们可以在工程图模式下输出下列几种图象格式: CGM, TIFF, JPEG, shaded, EPS, Snapshot.1.2.3 添加数据（To Append Data ）使用菜单File-Import - Append to Model, 可以向图纸文件中添加系列格式的文件内容： IGES, SET, DXF, STEP, CGM, TIFF, DWG.1.2.4输入数据 （To Import Data into Drawing Mode）使用菜单File-Import - Create New Model, 可以向图纸中输入下列格式的文件作为新模型： IGES, SET, VDA, Neutral, CADAM,1.3.1 关于配置文件(About Drawing Setup File Options)Pro/ENGINEER 是可以根据不同文件指定不同的配置文件以及工程图格式。
Proe重要知识点

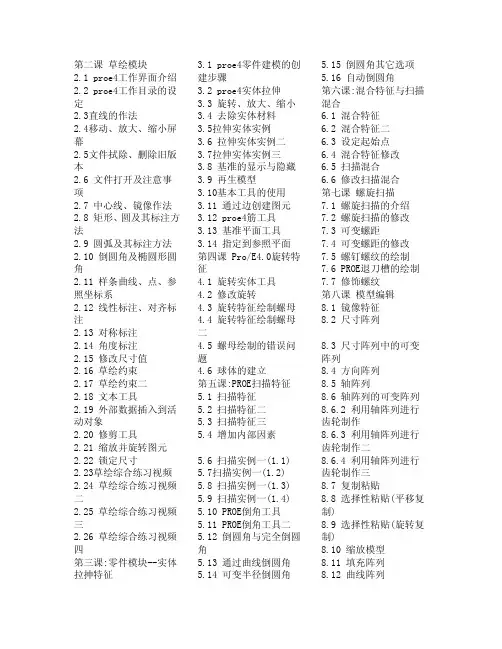

19.14 滑块分型面综合 练习一 19.14.2 滑块分型面综 合练习二 19.14.3 滑块分型面综 合练习三 19.15 分型面检测 19.16 一腔多模的设计 (定位参考零件) 19.17 一腔多模的设计 (流道设计) 19.18 一腔多模的设计 (创 建步骤 3.2 proe4实体拉伸 3.3 旋转、放大、缩小 3.4 去除实体材料 3.5拉伸实体实例 3.6 拉伸实体实例二 3.7拉伸实体实例三 3.8 基准的显示与隐藏 3.9 再生模型 3.10基本工具的使用 3.11 通过边创建图元 3.12 proe4筋工具 3.13 基准平面工具 3.14 指定到参照平面 第四课 Pro/E4.0旋转特 征 4.1 旋转实体工具 4.2 修改旋转 4.3 旋转特征绘制螺母 4.4 旋转特征绘制螺母 二 4.5 螺母绘制的错误问 题 4.6 球体的建立 第五课:PROE扫描特征 5.1 扫描特征 5.2 扫描特征二 5.3 扫描特征三 5.4 增加内部因素
13.19 比例设置 13.20 视图方向(几何参 照) 13.21 视图方向(角度) 13.22 视图方向练习 13.23 破断视图 13.24 半视图 13.25 局部视图 13.26 标注破断视图的 错误解决方法 13.27 装配图出工程图 13.28 创建注释 13.29 将视图转换为绘 制图元
proe基础教程(完整版)
proe基础教程(完整版)ProE基础教程（完整版）ProE（Pro/ENGINEER）是由美国PTC公司开发的一款三维实体造型软件，它是世界上最早也是应用最广泛的参数化造型软件之一。
ProE具有强大的功能和灵活的应用性，广泛应用于机械设计、机械制造、工业设计等领域。
本教程将为你详细介绍ProE的基础知识和操作技巧，帮助你快速入门和掌握ProE的使用方法。
一、ProE的基本概念1. ProE的起源与发展ProE的诞生背景和PTC 公司的发展历程，介绍了ProE的原始版本和逐步演化的过程。
2. ProE的界面布局和功能详细介绍了ProE的各个界面元素和功能区域，包括菜单栏、工具栏、特征栏、模型区域等，并解释了它们的作用和使用方法。
二、ProE的基本操作1. 文件的创建与保存介绍了如何在ProE中创建新文件、打开已有文件，并且详细说明了不同文件格式的使用场景和特点。
2. 视图的设置与切换详细介绍了ProE中不同视图的设置方法，包括正交视图、透视视图和剖视图，并讲解了视图切换的技巧和快捷键。
3. 实体创建与编辑详细讲解了ProE中常用的实体创建命令和编辑命令，包括绘图实体、修剪实体、合并实体等，并提供了实例演示和练习题供读者练习。
4. 特征的操作与管理介绍了ProE中特征的创建、编辑和删除等操作方法，并详细讲解了特征的引用、组件的替换和特征树的管理等技巧。
三、ProE的高级功能1. 曲面建模与分析介绍了ProE中曲面建模的方法和技巧，包括曲线生成、曲面拉伸、曲面平移等，并讲解了曲面特征的分析和评估方法。
2. 装配设计和调试详细说明了ProE中装配设计的流程和技巧，包括零件装配、装配约束的设置和调试等，并提供了实例演示和练习题供读者练习。
3. 绘图与注释介绍了ProE中绘图工具的使用方法和细节，包括2D绘图、注释标注等，并讲解了绘图的规范和技巧。
四、ProE的进阶应用1. ProE在工程设计中的应用深入探讨ProE在机械设计、汽车工程、航空航天等领域的应用案例，介绍了ProE在工程设计中的优势和应用技巧。
proe知识点
④插螺栓：配对
⑤修饰螺纹：插入 6、要素：
插入
修饰 螺纹
起始曲面、螺纹曲面、主直径、方向、螺纹长度。（主直径：对外螺 纹：用大径*0.85
八、工程图的绘制
1、目标： 学会 ①如何生成三视图 ②如何绘制全剖、半剖、局部剖及复合剖、阶梯剖、辅助视图、 详细（放大）视图、破断视图、断面图 ③如何标注尺寸（距离尺寸、直径、半径） ④如何标注粗糙度
六、曲面特征
1、曲面造型思想： 点生成线，线生成面。 2、将曲面转化为实体的方法： ①实体化（若要实体化，必须为封闭体） ②加厚（加厚可以不封闭） 3、创建曲面的分类
曲面的修剪、延伸、投影、包络、实体化、加厚、合并、填充。
4、说明 ①修剪过程剪刀一定要贯穿被剪面
拔模特征
①分类
恒定角度拔模、可变角度拔模、分割对象拔模、拔模枢轴拔模。
②三要素：拔模曲面、枢轴、方向。 ③说明：
（1）分割对象拔模中分割对象一定要封闭，并且分割对象创建在拔 模曲面上。
步骤：先画曲线->参照->分割->根据枢轴分割 （2）拔模曲面可以为多个，拔模枢轴可为曲面，拔模角度为-30到30 之间。
孔特征
1、孔分类
线性孔
径向孔（极坐标）要事先创建轴线（轴线定半径，平面定角度） 直径孔
同轴：需要实现有中心轴线，若无则需创建轴（只适用于回转体零 件）
在点上：先创建基准点
2、注意： 草绘孔第一条线要垂直于中心线，必须要创建一条旋转中心线，必须 封闭。
倒圆角特征 1、分类 ①恒定倒圆角②全倒角③延伸曲面倒圆角（适用于有斜面情况）④通 过曲线倒圆角（曲线要贯穿整个实体才能实现）⑤自动倒圆角⑥过渡 倒圆角
proe考试知识点总结
1. 简述利用pro/e的mold design模块进行塑料模具零部件的基本流程？见Pag1761：执行【｜文件】【新建】命令，在弹出的对话框中的【类型】中选择【制造】选项，在对应的子模块选项中选择【模具型腔】选项，输入要创建的模具名称，单击【确定】，可以进入到模具设计的界面。
2：通过装配或创建参照模型及工件来创建模具模型。
在【模具】菜单管理器中执行【模具型腔】【创建】【工件命令】直接创建坯料，将坯料包容设计模型。
3：创建收缩率，在【模具】菜单中执行【收缩】命令，设置制件的收缩率。
可以有两种方法来收缩。
即按尺寸收缩和按比例收缩。
4：添加浇口流道及水线作为模具特征，执行【模具】【特征】指令来设计5：定义分型面将工件分割成单独的模具体积快。
在【模具】的菜单管理器中执行【特征】【型腔组件】【参照模型】【曲面】【新建】命令，定义分型面6：执行【编辑】【分割】命令，系统将进入【分割体积快】菜单，经建立的分型面将工件分开，形成上下模具型腔体积块。
体积快不是实体，因此下一步要在体积块基础上建立实体的型腔组件，7：创建表示已经填充模具型腔的铸模，系统根据减去提取部分工件中剩余的体积块来自动创建铸模。
8执行【模具进料孔】命令模拟开模，可以进行干涉检查，必要时进行修改模具元件。
9:进行模架设计并装配模架.(以上内容为书上的内容一下内容为自己归纳总结，参照)1：设置工作路径，2：建立模具模型3：设置收缩率以及相应的模具分析4：创建分型面5：分割工件，创建模具体积快6：生成模具零件7：充模仿真8：开模仿真9：模拟流动10：模架设计并装配模架2.什么是CAD技术中的参数化设计？参数化设计是随着约束概念引入CAD技术出现的，又叫尺寸驱动，指对零件上各种特征施加约束形式。
各个特征的几何形状与尺寸大小用变量方式表示，这个变量不仅可以是常数，而且可以是某种代数式。
如果定义某个特征变量发生改变，特征几何形状随参数而改变，随之刷细腻该特征及相关的各个特征，而不需重新画图3.简述在注塑模中，CAE模拟软件的而为流动模拟的原理？答：当建立起圆盘单元和矩形板单元的一维流动数学模型和算法后，便可以在一维流动数学模型和算法后，便可根据熔体在型腔中的流动路径，将一维流动单元组合起来，用以分析在任意形状的二维型腔的内熔体的充模流动过程。
PROE学习笔记
PROE学习第一章，基础知识1.自定义界面。
工具---定制屏幕---（拖动即可添加功能按钮）。
2.，重定向工具按钮，可通过拖动滑块来平移、缩放、旋转模型，从而动态的定下个试图。
可以通过“优先选项”在模型中设置一个不同的旋转中心。
3.实体的移动：shift+鼠标中键+拖动。
4.设置config.pro配置选项的一般方法是：工具---选项。
5.创建注释特征。
①.单击打开“注释特征”对话框②.单击添加按钮，打开“添加”注释对话框③.在“添加注释”对话框中选择“曲面精加工”选项，单击“确定”按钮，弹出“得到符号”菜单。
④.选择“检索”选项，出现“打开“对话框，打开。
⑤.此时出现“实例依附”菜单，选择图元选项⑥.在零件的曲面上选择一点⑦.输入粗糙度的值是3.2单击“”按钮⑧.在注释特征对话框中单击“编辑”按钮，接着直接在选取对话框上单击“取消”按钮⑨.在“定制绘图符号对话框”的“属性”选项组中，定制高度为16，颜色为墨绿色，单击确定按钮。
⑩.在“注释特征”对话框中单击确定按钮6.零件设置：编辑—设置---（材料、精度、单位、名称等）7.缩放模型：编辑---缩放模型---是（注意，缩放的单位不变，输入的几何不能被缩放）8.材质渲染：视图---模型设置---渲染控制9.已知其材料，尺寸，其体积和质量等都是自己计算的。
第二章，草绘器1.草绘器界面:草绘---选项视图---显示设置—系统颜色2.文本的输入：单击，在草绘区域选择文本行的起始点和第二点，以确定文本的高度和方向。
其中，文本的高度由起始点和第二点之间的距离确定，高度的正方向由起始点指向第二点。
3.将图元转换成构造线：选择图元后，编辑---切换构造。
第三章基础特征1.尽量使用简单的特征。
2.下拉菜单有全部的命令（全部）。
3.分析下面有的菜单，可以自动计算质量、长度等等4.修改的命令尺寸如果发现没变，就要用“再生”命令了。
5.可变截面扫描：先草绘出扫描轨迹，然后点击，再选择草绘轨迹，再按住shift键点选所在平面，然后点击，进行草绘样条曲线，完成就行了。
ProE教程-知识点大全-学完这个就基本会了
步骤 1 选择下拉菜单
→
命令。
步骤 2 在弹出的“选取工作目录”对话框中选择“E：”。 步骤 3 查找并选取目录 proe_work（可以自己命名）。
步骤 4 单击对话框中的
按钮。
方法二：完成这样的操作后，目录 E：\proe_work 即成为系统的启动目录。
双击 Windows 桌面上的 Pro ENGINEER 图标进入 Pro/ENGINEER 软件系统，即可自动切 换到指定的工作目录。
“层树”可以有效组织和管理模型中的层。 “文件夹浏览器”类似于 Windows 的“资源管理器”，用于浏览文件。 “收藏夹”用于有效组织和管理个人资源。 “连接”用于连接网络资源以及网上协同工作。
2．下拉菜单区
下拉菜单中包含创建、保存、修改模型和设置 Pro/E 环境的一些命令。
3．工具栏按钮区
工具栏中的命令按钮可快速进入命令及设置工作环境，用户可根据需要定制工具栏。 下面是工具栏中各快捷按钮的含义和作用（参见图 1.4.2～图 1.4.13）。
图 1.4.4“视图”命令按钮
按钮
名称 重画 旋转中心 定向模式 透视图 外观库 放大
功能 重画当前视图 旋转中心显示开／关 定向模式开／关 透视图开/关 外观库 放大模型或草图区
缩小 重新调整 重定向 已命名的视图列表 层 禁用 增强的真实感 展室 视图管理器
缩小模型或草图区 重新调整对象，使其完全显示在屏幕上 重定位视图方向 已保存的模型视图列表 设置层、层项目和显示状态 禁用实时渲染 增强的真实感开/关 展室 启动视图管理器
图 1.4.5“模型显示”命令按钮
按钮
名称 线框 隐藏线 无隐藏线 着色 平面显示 轴显示 点显示 坐标系显示 注释元素显示
proe5.0基础应用知识(全面)
Pro/ENGINEER零件图制作
零件工作界面的认识
零件工具命令的使用
零件图综合范例
7/2/2013 2013-7-2
12
零件工作界面的认识
进入零件工作界面 操作步骤如下： 第1步，调用“新建”命令，弹出如图1-14所示“新建”对话框。 第2步，在“类型”选项组中，选择相关的功能模块单选按钮，默认为“零件” 模块，子类型模块为 “实体”。 第3步，在“名称“文本框中输入文件名。 第4步，取消选中“使用缺省模板”复选框。单击“确定“按钮，弹出如图1-15所示”新文件选项“对 话框。 第5步，在下拉列表中选择mmns_part_solid，单击“确定“按钮。
装配体制作范例
7/2/2013 2013-7-2
19
装配界面的认识
按新建工具 点此即可进入装 配模块
装配界面如图: 常用工具:
装配体的制作
装配体制作步骤：新建——组件——插入零件——约束组装
装配体制作范例
第5章
Pro/ENGINEER工程图制作
工程图界面的认识
工程图主要功能讲解
出工程图纸
7/2/2013 2013-7-2
启动proe进图区 导航栏
第2章
Pro/ENGINEER草绘讲解
草绘界面的认识
草绘命令的使用
草绘综合范例
7/2/2013 2013-7-2
7
草绘界面的认识
1、文件-新建-这里有很多选项，选择草绘：
•3
2、进入草绘界面
•5
草绘命令的使用
草绘综合范例
第3章
Pro/Engineer主要特性 1．参数化设计
相对于产品而言，我们可以把它看成几何模型，而无论多么复杂的几何模型，都可以分解成 有限数量的构成特征，而每一种构成特征，都可以用有限的参数完全约束，这就是参数化的基本 概念。
ProE零基础入门
• Pro/E的界面 • 基本操作 • Pro/E的选取模式
下拉菜单区
第2章上工P具栏r区o/E的界面和基本操作
•Pro/E
• Pro/E的界面
• 基本操作
导
的• 操作航器和系统设置
界
窗 口
面• 快捷区键的应用
• Pro/E的选取模式 • 视图控制及历史文件绘使图用区
命令说明区
基本操作
Pro/E的选取
• 单击左键 • 双击左键 • 按住<Ctrl>键＋单击左键 • 按住<Ctrl>键＋双击左键 • 单击右键
Pro/E的实体功能
• 实体特征简述 • 扫描特征类 • 特征操作
• 特征复制类
拉伸特征操作选项说明
拉伸特征范例1操作示意图
拉伸特征范例2操作示意图
旋转特征操作选项说明
应用程序下拉式菜单基本操作
• 标准：标准Pro/E基础功能 • 电缆：创建专门的电缆约束零件 • 管道：定义管道数据 • 焊接：模型化组件中的焊缝 • 钣金件：用于钣金件设计 • Mechanica：工程分析,模拟一个产品在其
预定工作环• 激活：使所选窗口成为工作窗口 • 新建 • 关闭 • 打开系统窗口 • 最大化 • 恢复 • 最小化 • 切换窗口
5: 实例操作
•Pro/E
的 视 角
配置projection_type first_angle
CAD外挂
1:安装软件如附件
2:自定义快捷键
3:cad外挂实例操作
IGS补面
1:Proe补面例子 2:补面视频 3:补面软件cadfix
Cad fix 软件
模具分模视频
1:滑块模具图3D 2:斜顶模具图3D
proe最基本知识掌握
Pro/E学习记录一草绘01 文件名设定后不容许修改02 按鼠标中键结束命令03 灰色尺寸表示弱尺寸，约束性最低04 按住鼠标中键=移动屏幕；滚动中键=缩放屏幕05 中心线：用于表示圆中心线；用于镜像、对称设置；用于对称约束及标注06 标注半径：选取标注工具，然后在圆边上点取一次，在圆外按中键确定。
07 标注直径：选取标注工具，然后在圆边上点取两次，在圆外按中键确定。
08选取标注工具，先点选圆弧的起始点，之后点选圆弧的中点，最后点选弧上的任意一点，在圆弧外按中键确定。
09 利用中心线对称标注方法：选择标注工具，点选直线的起始点，之后点选中心线，最后再次点选直线的起始点。
在线外按中键确定。
10 两点关于中心线对称：选择起点、中点，再选择中心线。
二零件建模拉伸01 滚动中键可放大缩小02 shift+中键=拖动实体03 筋：起一个加强与固定作用。
其草绘截面不需要封闭，很多时候，只需要一条线就能完成。
三零件建模旋转01 指草绘平面沿着指定的旋转轴旋转成实体。
注：旋转中心线、草绘截面封闭、草绘截面落于中心线一边，不能跨越中心线四零件建模——扫描01 扫描时草绘截面沿着轨迹运动形成的特征，与拉伸最大的区别在于：拉伸的草绘截面垂直于草会面的方向，作直线运动而形成的特征而扫描是沿着轨迹运动所形成的特征。
02 扫描的内部选项：合并端点：指在扫描端点处与已存在实体有接触时，使特征融入与之相连的实体中，截面在末端点处与轨迹可能不再保持垂直。
自由端点：指在端点与一直存在实体接触时，使特征在端点处与轨迹任然保持垂直，保持自由的接触状态。
增加内部因素：是指截面沿着封闭的轨迹扫描时，自动将所围成实体的内部填充材料，此时要求扫描截面必须是开放的。
无内部因素：是指截面沿着封闭的轨迹扫描时，不做任何实体填补，此时要求扫描截面必须是封闭的。
五混合特征01 混合特征：多个截面几何按照指定的规则捏合而形成的特征，按照其形成机理，截面几何的数量不得少于两个，而且每个截面必须拥有相同的曲段数。
proe基础教程(完整版)
在Proe中，可以通过选择相应 的工具按钮，进行相应的装配 操作。
爆炸视图
爆炸视图是将装配体中的各个零 件按照一定的规则拆分开来，以 展示零件之间的相对位置和配合
关系。
通过爆炸视图，可以更加清晰地 了解装配体的结构和组成。
在Proe中，可以通过选择相应的 工具按钮，生成爆Βιβλιοθήκη 视图，并对其进行编辑和调整。
5. 保存文件。
案例二：复杂零件建模
总结词
提高建模技巧
详细描述
通过创建一个复杂的零件模型，学习如何使用Proe的高级功能，如混合特征、扫描特征和参数化设计 等。
案例二：复杂零件建模
案例步骤
1. 打开Proe软件，打开上一次保存的文件或创建 一个新文件。 2. 使用草绘工具绘制复杂零件的轮廓。
案例二：复杂零件建模
满足设计要求。
装配约束
装配约束是用于定义零件之间相对位置和方向的参数或条件。 常见的装配约束包括：固定、对齐、相切、同心等。
在Proe中，可以通过选择相应的约束工具，将零件约束到指定的位置和方向上。
装配操作
装配操作是指在装配过程中进 行的各种操作，如添加、删除、 移动、旋转等。
通过装配操作，可以调整零件 的位置和方向，以满足设计要 求。
05
Proe工程图基础
工程图概述
工程图是Proe中的一个重要模块，用 于将三维模型转换为二维图纸，以便 进行打印、出版和归档。
工程图是工程设计和制造过程中的重 要组成部分，是沟通设计意图和制造 要求的重要媒介。
工程图可以包含各种视图、标注、注 释和表格，以便清晰地表达三维模型 的形状、尺寸和特征。
基于多个面或基准生成三维实体。
拔模特征
对模型进行拔模处理，以实现特定角 度的斜切。
proe入门基础教程(完整版)
连接成混合特征的多个等点截面相互平行。
⑵ 旋转混合特征：
连接成混合特征的多个等点截面相互不平行，后 一截面的位置由前一截面绕Y轴转过指 定角度来确定。
⑶ 一般混合特征：
连接成混合特征的各个等点截面具有更大 的自由度。后一截面的位置由前一截面分别绕X、Y和Z 轴转过指定角度来确定。
说明
1．截面要求 混合特征要求参与混合的各截面必须闭合且有
相等的点数(切点/顶点/断点)，即截面的边数相等。 2．切换截面操作
混合特征时每绘制完一个截面必须切换截面 操作换到下一截面的绘进行草绘。 3. 混合顶点的使用
如果参与混合的各截面不能满足点数相等的 条件，可以使用混合顶点的方法对其进行改进， 使之满足顶点数相同的条件。
2. 曲面特征
曲面特征无质量、无体积和厚度；
基本曲面的创建操作与实体特征操作是相同的；
3．基准特征
基准特征包括基准点、基准轴、基准曲线、 基 准面、坐标系等；
无质量、无体积和厚度； 用途：用于创建其它特征的参照；如设计参 照、 尺寸参照、放置参照等
2.1.2 三维造型的一般过程
三维造型的一般顺序： 二维草绘→基础特征→放置特征
1. 创建灯座
分析： 可用拉伸
实体特征完成 拉伸深度
100；
草绘截面 拉伸（增材料）
2. 挖切实体
分析：
在灯座上挖 切一个槽，该槽 开口大，底部小， 应该用平行混合 （切口）创建。
截面1
切割深度: 5 截面2
3. 创建灯罩
灯罩为旋 转体，可用旋转 特征完成；
灯罩为薄壳， 用工具
完成较快 捷。
草 绘 曲 线
拉伸 / 旋转 / 扫描 / 混合 / 高级 合并 / 面组
ProE绘图知识点
Pro/E二维图标粗糙度 1、“插入”——“表面光洁度”——“检索 ” —— “machined”——“standard1.sym”— —“无引线” ——“选出点”
Pro/E二维图作阶梯剖视图 1、“插入”——“绘图视图”——“投影”—— 双击投影的视图——2D截面——剖截面创建选择 “偏距”“单一”，点完成——输入截面名—— 选取截面选取所需的三维图——画出阶梯截面
Pro/E二维图线条隐藏 1、右击要隐藏线条所在的视图——“边显示”— — “ 拭除直线”——选择要隐藏的线
Pro/E打标 1、三维图：“插入”——“修饰”——“草绘 ”——“完成”——选择平面——“正向”—— “缺省”——“文本” 2、二维图：“注释”——“无引线”“制作注释 ”
Pro/E二维图添加基准 1、在三维图中作“基准平面”——在二维图中右 键点击基准，选“属性”——在“基1、点选圆弧一侧端点——点选另一端点——点选 圆弧——中键选择标注处——选“角度”或“弧 长”
Pro/E运用知识点
二维图中作中心线
Pro/E二维图作中心线： 1、在三维图中作出“轴” 2、 二维图中点“显示及拭除”，选“特征和视 图”，选中要作中心线的圆周
Pro/E二维图主视图旋转 1、首先确认主视图未做任何投影图 2、双击主视图，选“角度”，输入需要旋转的角 度
Pro/E二维图作局部详细视图 1、“插入”——“绘图视图”——“详细”—— 选择所要详细的部分——选择要放置的地方
PROE知识大全
PROE知识大全一、单项选择题1 创建工程图中增加投影视图是指什么？A用户自投影视角的视图 B 垂直某个面或轴投影的视图C 由俯视图产生符合正投影关系的视图D 产生与其它视图无从属关系的独立视图2 以下哪一项不属于基准曲线的创立方式？A开放轨迹 B 草绘 C 投影 D 两次投影3 以下哪个选项可用于一个壳体特征中产生不同面的不同壁厚?A选定轨迹 B 增加参照 C 替换 D 制定厚度4 关于装配中下列叙述正确的是哪个？A装配中将要装配的零部件数据都放在转配文件中B 装配中只引入零部件的位置信息和约束关系到装配文件中C 装配中产生的爆炸视图将去除零部件间的约束D 装配中不能直接修改零件的几何拓扑形状5 建立拔模特征时拔模角度的有效范围是多少?A负10度到10度 B 负15度到15度C 负30度到30度D 负45度到45度6 模具模型中的参考模型指的是什么？A模具元件 B 模具设计依据的产品C 模具基础元件D 模具类型7 对连续且互相相切的线段进行偏距时，线段的最好的选择方式是哪个？A单个 B 链 C 环路 D 目的链8 若要变更原有特征的属性和参照应使用哪个操作？A修改 B 重新排序 C 重定义 D 设置注释9 参照面与绘图面的关系是什么？A平行 B 垂直 C 相交 D 无关10 草绘中圆弧的绘制有多少种绘制的方法？A2种 B 3种 C 4种 D 5种11 创建基础扫描特征的基本步骤是什么？A第一条轨迹———第二条轨迹定义———截面定义B 截面定义———扫描轨迹定义C 扫描轨迹定义————截面定义D 扫描轨迹定义———第一截面———第二截面12 以下哪个选项不属于旋转特征的旋转角度定义方式?A可变的 B 特殊角度 C 至平面 D 穿过下一个13 以下选项中，不属于pro/E十大模块类型的是哪个？A零件 B 组件 C 制造 D 特征14 建立浇道，流道，浇口等应该使用哪个选项？A模具模型 B 特征 C 修改 D 充模15 视图产生后可以在页面上任意移动或删除而与其它视图无牵连的视图是哪个？A投影视图 B 辅助视图 C 一般视图 D 局部视图16 PRO/E草绘过程中，如果不小心旋转了草绘视角，可以通过对话框中的什么使草绘恢复到正视状态？A捕捉到栅格 B 锁定已修改的尺寸C 始于草绘视图D 定点17 创建可变截面扫描特征时，若在关系式中使用Trajpar控制参数值变化，则在扫描至终点Trajpar的值是什么？A0 B 0.5 C 1 D 0.118 利用边界成型Boundaries建构曲面时会怎样？A相邻的边界线不可相切曲线 B 相邻的边界线不可平行C 相邻的边界线不可相交D 相邻的边界线不可共面19 在以线性尺寸作为驱动尺寸的阵列中，单一方向双尺寸驱动阵列与二个方向各自由一个尺寸驱动阵列的区别是什么？A:二者操作方式不同，但效果是一样的B:前者产生沿尺寸合成方向的单列特征，后者可产生分别由驱动尺寸控制的多行多列特征C:前者产生分别由驱动尺寸控制的多行多列特征，后者产生沿尺寸合成方向的单列特征D:以上都不正确20 通过指定拔模方向及选用侧面影像曲线建立的基准曲线来建立分模面，这一选项是指什么？A:裁剪拷贝Copy by trim B:高级Advanced C:裙边Skirt D:着色Shadow21 以下哪个选项不属于旋转特征的旋转角度定义方式？A:可变的B:特殊角度（90度的倍数）C:至平面D:穿过下一个22 以下哪个选项，用来产生分模面与参考模型相交的曲线？A:侧面影像曲线Silhouette B着色Shadw C:裙边Skirt D:交截23 标注如图示，截面图元对中心线的直径的步骤是什么？A:点击目标图元——点击中心线——点击目标图元——放置B:点击中心线——点击目标图元——放置C:双击目标图元——点击中心线——放置D:点击中心线——点击目标图元——点击中心线——放置24 对右图的零件进行模具设计，凸肋部分应采用什么处理？A:斜销B:滑块C:镶件D:顶针25 装配时对某两个面使用对齐约束或匹配约束的区别是什么？A:对齐使两个面指向一致，匹配使两个面指向相反B:匹配可设置偏矩，而对齐不能C:对齐可设置定向而匹配不能D:以上都是对的26 Molding（铸模）选项，可用来干吗？A:定义开模动作B:建立模具元件C:建立成品模型D:建立模具体积块27 使用扫描来绘制伸出项时，若轨迹是封闭的，其截面怎样？A:一定要封闭B:一定不要封闭C:不一定要封闭D:一定要封闭且包围扫描起点28对于简单倒圆角中的完全圆角，其参照边选择方式不可以是哪个？A:边链B:曲面——曲面C:边——曲面D:边对29 在圆锥曲线的端点处进行角度标注的正确方法是哪个？A必须按顺序点选曲线、参照、端点后再放B:按任意顺序点选曲线、参照、端点后再放置C:双击曲线，再点击参照，在端点附近放置D:点击曲线，再双击参照，在端点附近放置30:要想从内存中清除当前文件，可以选择“文件”中哪个命令？A:拭除——不显示B:拭除——当前C:删除——当前D:删除——不显示31 pro/E是CAD/CAM/CAE集成软件，CAD/CAM/CAE的意思是什么？A:计算机辅助设计/计算机辅助制造/计算机辅助分析B:计算机辅助设计/计算机辅助工艺规划/计算机辅助制造C:计算机集成制造系统/计算机辅助制造/计算机辅助分析D:制造系统/企业资源计划/计算机管理32以下何种条件不属于草绘目的管理器的意向假设？A:竖直B:等半径C:与某边成450 D:900圆弧33 绘制偏距型横截面时会怎样？A:所编制剖截面的范围必须是一个开放截面B:所编制剖截面的范围必须是一个封闭截面C:所编制剖截面的各部分必须平行D:以上答案都不正确34 创建扫描特征时，若扫描轨迹与已有实体表面接触，要使扫描特征与原有实体接合混成一体，应选择以下哪个选项？A:自由端点B:合并终点C:开放轨迹D:封闭轨迹35 草绘目的管理器的作用是什么？A:直接生成设计者需要的最终图形B:管理设计目的C:猜测设计者的绘图意向自动定义尺寸与约束D:以通用格式输出文件36 利用哪个阵列所建立特征可以相互干涉？A:相同B:一般C:变化D:新参照37 在proe中，哪种鼠标操作相当于确认？A：按下鼠标右键不放。
PROE经典知识
PRO/E经典知识◆立体浮雕文字创建思路分析：利用偏移指令下的具有拔模特征的操作完成步骤：1.创建曲线文本（在一平面，如top平面上草绘）2.文本出创建完成—打钩3.选择需创建立体、浮雕文字的曲面4.菜单栏-----编辑-----偏移-----具有拔模特征的偏移5.参照-----定义：选择top平面-----草绘6.使用引用工具---引用刚绘制的文本------打钩7.选项------侧面垂直于草绘8.输入浮雕文字的厚度9.打钩◆螺旋楼梯思路分析：尺寸阵列步骤：1.先画好需要旋转的实体2.将该实体使用特征操作移动加复制出来一个3.选中复制出来的实体，选择阵列，选择“尺寸增量如18度和5”4.输入阵列个数5.打钩◆多边形弹簧(参数建模)步骤：1.先绘制并拉伸出来一个多边形曲面2.绘制一条直线（作为引导线使用）3.插入----可变截面扫描------选中刚绘制的直线作为引导线4.鼠标右键------草绘5.绘制一条直线6.标注直线的长度和角度（强尺寸）7.工具-----参数选择角度如出现sd11 则在参数输入对话框中输入sd11=trajpar*360*20+30-----确定8.预览没有问题后打钩◆叶轮叶片的绘制步骤：1.新建---零件2.偏移坐标系---点选prt-csys-def 类型‘圆柱’3.分析叶轮木模图图表中各参数的意义（R θZ）4.输入各点的坐标值5.将个点连成曲线：曲线----通过点----完成-----选择点----确定----完成6.将各曲线做成曲面：使用边界混合7.合并：合并各曲面8.实体化。
PROE知识
proe的一些知识+常识+画图心得默认分类2010-04-12 08:30:12 阅读842 评论1 字号：大中小订阅proe的一些知识pro/e有一些知识怕忘了，在这记一下。
1.工程图1>改颜色：尺寸和表格中的字改颜色：双击就可以了（改一个然后用格式刷就可以了{注释也可以刷了}）表格改颜色：格式——线体（选中表格）——改粗糙度符号只能全选再双击改（格式刷不管用）2>需要改的参数：首先工具——选项——drawing_setup_file和tol_mode其次右击——属性——绘图选项（按字母顺序）——witness_line_offset（标注的起点移量）3>表格要特殊移动4>转换为绘图元件5>插入箭头：插入——绘图符号——自动调色板（选箭头）——关闭——插入——绘图符号——定制（按需要改）6>全剖和半剖还有局部剖就直接做；阶梯剖：新建——偏移（然后再做）；旋转剖（主视图不能旋转剖）开始和阶梯剖一样，做完后选全部（展开）或全部（对齐）7> 使视图不按对齐方式放置双击视图——对齐——把对勾去掉9>局部视图双击视图——可见区域——局部视图——10>草绘时直线的画法：草绘——草绘器优先选项——2.造型1>设置快捷键：工具——映射健——2>曲面知识：看视频Pro/e的常识1. 自动创建圆弧轴：show—axes—for—extr—arcs2. 定制工具栏中的按钮：工具----定制幕3. 载入pro/e时展开浏览器：Ⅰ.工具-----定制屏幕------浏览器Ⅱ.右健------命令P45(电子书)4. 如何使用trail.txt.#：重命名（去处#），然后进入pro/e中点功能-----播放轨迹/培训文件。
5. 文字沿曲线放置：文本-----沿曲线放置。
P91(电子书)6. pro/e的窗口改大小：配置中加入visible_message_lines.1即可P95(电子书)7. 查IP：运行-----cmd-----ipconfig/all8. 修改默认的单位：工具——选项——pro_unit_length9. 将CAD中的3D图转到pro/e中：文件——输出——ACIS(*.sat)在pro/e中打开即可P113(电子书)10. 工程图环境中不显示向切线：工具——环境——向切边——不显示P117(电子书)12. 骨架模型：在装配图中单击图标，在图1 图2图1中点骨架模型然后点确定——在图2中点浏览文件即可插入骨架模型。
Proe笔记
Proe笔记
一、基础知识
1.缩放：鼠标中键；
平移：shift+鼠标中键；
旋转：鼠标中键；
二、草图绘制
1、基本图形；
2、标注；尺寸约束？
3、鼠标中键起着很重要的作用，主要起着终止的作用；
4、圆的标注：半径：用单击，直径，用双击；
5、圆弧角度标注；
6、退出草绘器之前，加强想要保留的弱尺寸是一个很好的习惯：加强尺寸快捷键：ctrl+T
7、水平：H；
垂直：V；
三、基准特征
1、基准特征是指镜像的对称轴、旋转的旋转中心等特征，但其不构成实体，其作用是能够
作为其他实体的参照等；
四、实体建模基础
1.用户自定义特征和图层的方面十分重要，掌握此方面会极大的提高效率；
2.ctrl+D ：调整到标准视图
3.拉伸：实体；
去除；
薄壁（使用薄壁类方法相当于将封闭图形加宽）；
旋转：实体（使用旋转功能时，旋转截面必须图形封闭，但可以有多重回路；
一定要有中心对称线，要养成先画中心线的习惯，因为系统默认你画的第
一条中心线为旋转中心线）；
薄壁：其截面可为封闭型或开口型；
扫描：扫描即是将某一封闭图形沿着某一指定的曲线行进（封闭图形法向量与曲线切线相同）；
同样有实体和薄壁等多种类型可以选择以方便不同三维建模；
混合：平行：即在两个不同的平行平面之间连成一个实体（具体规则或方程是什么？）旋转：即将两个平面按照一定角度放置，用旋转特征光滑连接两个平面，可以产生光滑绕行的管状物（具体的连接规则或方程是什么？）
一般：类似于平行与旋转的混合（具体的连接规则或方程是什么？）。
proe复习总结
计算机辅助设计与制造复习内容第一章：1.制造业信息化的定义、重要特征和基本特点；制造业信息化的定义：制造业信息化是将信息技术、现代管理技术和制造技术相结合并应用到企业产品生命周期（Life-Cycle）全过程和企业运行管理的各个环节，从而提高企业市场竞争能力的过程。
制造业信息化的特征制造业信息化的基本特点:制造业信息流的数字化。
制造业信息化的重要特征：①制造依据数字化②制造过程数控化2.CAD/CAM/CAE/CAPP的定义；CAD的定义：计算机辅助设计（Computer Aided Design，简称CAD）是工程技术人员以计算机系统为工具，综合应用多学科专业知识进行产品设计、分析和优化等过程问题求解的先进数字信息处理技术，是专家创新能力与计算机硬件功能有机结合的产物。
计算机辅助工程（Computer Aided Engineering，简称CAE）研究是以计算机强大的数字计算功能进行产品性能分析计算的学科，是产品设计过程中的重要环节。
3.CAD、CAM系统工作过程中涉及到的CAD基础技术、软件体系结构和硬件系统组成；CAD/CAM系统的软件体系结构：系统软件支撑软件，应用软件4.常用CAD/CAM软件举例第二章：1.数据结构的定义和包含的内容；数据结构的基本概念：数据是信息的载体，是描述客观事物的数、字符及所有能输入到计算机中并被计算机处理的符号集合。
数据元素是数据的基本单位。
数据结构用以描述客观事物的数据和它们之间的关系，即数据之间的组织形式。
数据结构通常包括：数据的逻辑结构、物理结构和数据的运算。
2.线性表、栈、队列、树和二叉树（树和二叉树的转换）这几种数据结构的逻辑结构、存储结构与运算；1.线性表线性表的逻辑结构六角圆柱头螺钉（GB70-85 ）的螺纹规格可构成一个线性表:（3 ， 4 ， 5 ， 6 ，8 ，10 ，12 ，14 ，16 ，20 ）线性表的特点均匀性：每个数据元素所占存储空间相等；有序性：数据元素间的存储顺序与逻辑顺序相同；2.栈与队列栈的定义与存储结构栈是限制仅在表的一端进行插入和删除运算的线性表。
ProE的基础知识和基本操作
图元颜色
设置命令 视图/显示位置/系统颜色
鼠标功能
在任何状态下：
• “Ctrl+中键”——缩小或放大； • “鼠标中键”——旋转； • “shift+中键”——移动。
绘制2-D图形状态下：
❖ “左键”——点击指令，选择对象； ❖ “中键”——放弃或结束当前指令； ❖ “右键”——打开编辑工具栏。
编辑/设置
6、修改尺寸数值
直接输入每个尺寸的数值，或拉动使尺 寸数值呈现动态变化。
另一种修改尺寸的方法是：用鼠标左键 双击某一尺寸，系统马上会在尺寸附 近显示尺寸修改对话框，在对话框中 可直接修改其值。
【再生】：使一个尺寸数值改变时， 线条的几何形状或位置立即变化。
【锁定比例】：若选中，则所有被挑选 的尺寸的几何图元将会一起变化，以 维持尺寸间的数值比例。
创设一
2、界面介绍
工具栏
信息栏
主视窗
导航栏 包括模型树 文件浏览器 收藏夹 连接
6 信息区
7 操控板
8 状态栏
9 菜单管理器
10 对话框
11 智能过滤器
菜单管理器
编辑/设置
模型树
标准工具栏
文件管理 工具栏
视图显示 工具栏
模型显示 工具栏
基准显示 工具栏
其约束图元。
课堂练习1
80
1
课堂练习2
课外练习 1
课外练习 2
课外练习 3
课外课练堂练习习42
20 注：可以不画剖面线
幼 儿 园 园 长 工作计 划的资 料，希 望大家 喜欢。 幼 儿 园 园 长工作 计划篇 一 一 、 班 况 分 析 本 学 期 各 班主 任将班 级新生 幼儿表 做详做 细，根 据幼儿 的个体 差 异 做 出 “ 不同幼 儿不同 对待” 的教育 理念， 让幼儿 养成良 好的行 为习惯 ，对人 有 礼 貌 ;语 言 表达能 力、与 人交往 的能力 、生活 自理能 力以及 动手操 作能力得到较
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PROE知识大全一、单项选择题1 创建工程图中增加投影视图是指什么？A 用户自投影视角的视图B 垂直某个面或轴投影的视图C 由俯视图产生符合正投影关系的视图D 产生与其它视图无从属关系的独立视图2 以下哪一项不属于基准曲线的创立方式？A 开放轨迹B 草绘C 投影D 两次投影3 以下哪个选项可用于一个壳体特征中产生不同面的不同壁厚?A 选定轨迹B 增加参照C 替换D 制定厚度4 关于装配中下列叙述正确的是哪个？A 装配中将要装配的零部件数据都放在转配文件中B 装配中只引入零部件的位置信息和约束关系到装配文件中C 装配中产生的爆炸视图将去除零部件间的约束D 装配中不能直接修改零件的几何拓扑形状5 建立拔模特征时拔模角度的有效范围是多少?A 负10度到10度B 负15度到15度C 负30度到30度D 负45度到45度6 模具模型中的参考模型指的是什么？A 模具元件B 模具设计依据的产品C 模具基础元件D 模具类型7 对连续且互相相切的线段进行偏距时，线段的最好的选择方式是哪个？A 单个B 链C 环路D 目的链8 若要变更原有特征的属性和参照应使用哪个操作？A 修改B 重新排序C 重定义D 设置注释9 参照面与绘图面的关系是什么？A 平行B 垂直C 相交D 无关10 草绘中圆弧的绘制有多少种绘制的方法？A 2种B 3种C 4种D 5种11 创建基础扫描特征的基本步骤是什么？A 第一条轨迹———第二条轨迹定义———截面定义B 截面定义———扫描轨迹定义C 扫描轨迹定义————截面定义D 扫描轨迹定义———第一截面———第二截面12 以下哪个选项不属于旋转特征的旋转角度定义方式?A 可变的B 特殊角度C 至平面D 穿过下一个13 以下选项中，不属于pro/E十大模块类型的是哪个？A 零件B 组件C 制造D 特征14 建立浇道，流道，浇口等应该使用哪个选项？A 模具模型B 特征C 修改D 充模15 视图产生后可以在页面上任意移动或删除而与其它视图无牵连的视图是哪个？A 投影视图B 辅助视图C 一般视图D 局部视图16 PRO/E草绘过程中，如果不小心旋转了草绘视角，可以通过对话框中的什么使草绘恢复到正视状态？A 捕捉到栅格B 锁定已修改的尺寸C 始于草绘视图D 定点17 创建可变截面扫描特征时，若在关系式中使用Trajpar控制参数值变化，则在扫描至终点Trajpar的值是什么？A 0B 0.5C 1D 0.118 利用边界成型Boundaries建构曲面时会怎样？A 相邻的边界线不可相切曲线B 相邻的边界线不可平行C 相邻的边界线不可相交D 相邻的边界线不可共面19 在以线性尺寸作为驱动尺寸的阵列中，单一方向双尺寸驱动阵列与二个方向各自由一个尺寸驱动阵列的区别是什么？A:二者操作方式不同，但效果是一样的B:前者产生沿尺寸合成方向的单列特征，后者可产生分别由驱动尺寸控制的多行多列特征C:前者产生分别由驱动尺寸控制的多行多列特征，后者产生沿尺寸合成方向的单列特征D:以上都不正确20 通过指定拔模方向及选用侧面影像曲线建立的基准曲线来建立分模面，这一选项是指什么？A:裁剪拷贝Copy by trim B:高级Advanced C:裙边Skirt D:着色Shadow21 以下哪个选项不属于旋转特征的旋转角度定义方式？A:可变的B:特殊角度（90度的倍数）C:至平面D:穿过下一个22 以下哪个选项，用来产生分模面与参考模型相交的曲线？A:侧面影像曲线Silhouette B着色Shadw C:裙边Skirt D:交截23 标注如图示，截面图元对中心线的直径的步骤是什么？A:点击目标图元——点击中心线——点击目标图元——放置B:点击中心线——点击目标图元——放置C:双击目标图元——点击中心线——放置D:点击中心线——点击目标图元——点击中心线——放置24 对右图的零件进行模具设计，凸肋部分应采用什么处理？A:斜销B:滑块C:镶件D:顶针25 装配时对某两个面使用对齐约束或匹配约束的区别是什么？A:对齐使两个面指向一致，匹配使两个面指向相反B:匹配可设置偏矩，而对齐不能C:对齐可设置定向而匹配不能D:以上都是对的26 Molding（铸模）选项，可用来干吗？A:定义开模动作B:建立模具元件C:建立成品模型D:建立模具体积块27 使用扫描来绘制伸出项时，若轨迹是封闭的，其截面怎样？A:一定要封闭B:一定不要封闭C:不一定要封闭D:一定要封闭且包围扫描起点28对于简单倒圆角中的完全圆角，其参照边选择方式不可以是哪个？A:边链B:曲面——曲面C:边——曲面D:边对29 在圆锥曲线的端点处进行角度标注的正确方法是哪个？A必须按顺序点选曲线、参照、端点后再放B:按任意顺序点选曲线、参照、端点后再放置C:双击曲线，再点击参照，在端点附近放置D:点击曲线，再双击参照，在端点附近放置30:要想从内存中清除当前文件，可以选择“文件”中哪个命令？A:拭除——不显示B:拭除——当前C:删除——当前D:删除——不显示31 pro/E是CAD/CAM/CAE集成软件，CAD/CAM/CAE的意思是什么？A:计算机辅助设计/计算机辅助制造/计算机辅助分析B:计算机辅助设计/计算机辅助工艺规划/计算机辅助制造C:计算机集成制造系统/计算机辅助制造/计算机辅助分析D:制造系统/企业资源计划/计算机管理32以下何种条件不属于草绘目的管理器的意向假设？A:竖直B:等半径C:与某边成450 D:900圆弧33 绘制偏距型横截面时会怎样？A:所编制剖截面的范围必须是一个开放截面B:所编制剖截面的范围必须是一个封闭截面C:所编制剖截面的各部分必须平行D:以上答案都不正确34 创建扫描特征时，若扫描轨迹与已有实体表面接触，要使扫描特征与原有实体接合混成一体，应选择以下哪个选项？A:自由端点B:合并终点C:开放轨迹D:封闭轨迹35 草绘目的管理器的作用是什么？A:直接生成设计者需要的最终图形B:管理设计目的C:猜测设计者的绘图意向自动定义尺寸与约束D:以通用格式输出文件36 利用哪个阵列所建立特征可以相互干涉？A:相同B:一般C:变化D:新参照37 在proe中，哪种鼠标操作相当于确认？A：按下鼠标右键不放。
B：快速点击鼠标右键，然后松开鼠标。
C：快速点击鼠标左键，然后松开鼠标。
D：按下鼠标中键。
38 在拔模特征中，哪个不属于必须定义的要素？A:拔模曲面B：拔模枢轴C：拔模角度D：分割对象39 要在组件中平移未约束的零件，应该如何使用鼠标及键盘来操作？A: ctrl + 鼠标左键B: alt + 鼠标中键C: ctrl + alt + 鼠标中键D: ctrl + alt + 鼠标左键40 鼠标中键是ＰＲＯ／ＥＮＧＩＮＥＥＲ中所有视区控制的关键，在３Ｄ模式中平移模型应：Ａ中键ＢＳＨＩＦＴ＋中键ＣＣＴＲＬ＋中键ＤＳＨＩＦＴ＋ＣＴＲＬ＋中键41 工程图中的每一幅平面图纸称为模型的一个A 零件B 特征C 视图D 模型42 零件装配就是将使用各种方法创建的单一零件组装为大型模型的设计方法。
在组件中，每一个零件作为组件的一个A 零件B 组件C 模型D 组件43 按住（A ）键单击鼠标，可为活动倒圆角集选取其它参照或移除参照。
A CtrlB AltC ShiftD Tab44 在创建数组时，通过改变某些指定（Ｄ），可创建选定特征的实例。
Ａ截面Ｂ基准Ｃ参考Ｄ尺寸45: 关于配置Pro/e 基础（config.pro ）选项中“color ”更改配置含义是开关颜色。
关闭颜色，则模型线框以（D ）显示。
A 红色B 绿色C 黑色D 白色46 BOM表是记录工程式图中的基本零件信息，只有在生成组件的工程图时才有BOM表。
A 零件B 组件C 视图D 模型47在工程图中标注几何公差时，下列哪种类型的几何公差不需要定义基准参照？A:圆柱度B:垂直度C:平行度D:同心度48 使用扫描绘制伸出项时，若轨迹是封闭的，其截面怎样？A 一定封闭B 一定不要封闭C 不一定要封闭D 一定要封闭且包围扫描起点49 对于简单倒圆角中的完全圆角，其参照边选择方式不可以是哪个？A 边链B 曲面——曲面C 边——曲面D 边对50若要创建双曲线，需要更改哪个参数？A 0.50B 3.00C 30D 10551 若要改变特征增加或切削方向时要怎样做？A 使用修改直接将深度尺寸改为一个负值B 使用重定义来该变特征生长方向C 使用设置命令重新设定方向D 使用编辑参照命令52 创建基准平面的方法包括穿过，法向，平行，偏距等，一般都需搭配使用才可将其完义，但采用下列哪个方式可单独建立基准平？A 穿过某平面法线B 偏距某平面C相切某平面 D 与某平面平行53 通过选定的参照点、轴、线、基准曲线或者平面放置新基准平面，这种约束类型是：A:穿过B:偏移C:相切D:法向54 草绘中的对称运用鼠标点击选择顺序，下面哪组是对A:先击两点再击中心线B:先击点再击中心线后击点C:先击中心线再击两点D:无55 有几种方法可以使特征进入到修改状态A:1 B:2 C:3 D:456 在草绘制过程中,如果不小心旋转了草绘视角,可以通过草绘器优先选项对话框中的( )使草图视角恢复到正视状态A:捕捉到栅格B:锁定已修改的尺寸C:始于草绘视图D:顶点57 在组装车辆时，第一个组装的零件应该是A:底盘B:引擎C:车身D:电气设备58 在进行曲面偏移替换命令时，如果目标实体面不容易被选中，可以将图形区右下角的过滤器的选项切换为（）进行选取A:智能B:特征C:几何D:基准59 在草绘环境中，鼠标是绘制草图时使用最频繁的工具，（）结束当前操作A:单击左键B:单击中键（或滚轮）C:单击右键D:长按右键60 直角形特征厚度2MM，内角倒圆角R=2，那么圆角处厚度一样，外圆角倒多少？请把正确答案找出来。
A:R=2 B:R=4 C:R=6 D:R=861 两组装零件（或模型）所指定的平面、基准平面重合（当偏移值为零时）或相平行（当偏移值不为零时），并且两平面的法线方向相反。
这是指的组装元件哪一种约束类型A:匹配B:对齐C:相切D:自动62 与扫描实体不同，选择（）方式建立扫描曲面特征的剖面可以是开放的A:“无内部因素”B:“内部因素”C:“减少内部因素”D:“增加内部因63 模具CAD/CAM系统中，CAPP是指A:计算机辅助设计B:计算机辅助制造C:计算机辅助工程D:计算机辅助工艺过程设计64 通常情况下，一个模型的基础特征是以（）为参照开始建立的A:基准B:坐标系C:草绘D:平面65 Pro/E是CAD/CAM/CAE集成软件，CAD/CAM/CAE的意思是A:计算机辅助设计/计算机辅助制造/计算机辅助分析`.B:计算机辅助设计/计算机辅助工艺规划/计算机辅助制造C:计算机集成制造系统/计算机辅助制造/计算机辅助分析D:制造系统/企业资源计划/计算机管理66 球体用哪一种特征命令生成A:拉伸B:旋转C:复制D:偏距67 混合特征由（）截面生成A:2个B:3个C:至少2个D:至少3个68 工程图的建立中，首先应该生成A:主视图B:一般视图C:投影视图D:俯视图69 在绘图中表示直径的标释是A:R B:L C:% D:Φ70 打开组装零件选项的方法是A:“插入/装配/元件”B:“插入/元件/装配”C:“插入/文件/装配”D:“插入/装配/文件”71 以下哪种约束可以使两组装零件完全约束？A:插入B:自动C:匹配D:坐标系72 标注线段的水平/垂直尺寸或标注线段长度的方法是在线段上单击鼠标左键，鼠标移动到尺寸要放置的位置再（），长度就标注出来了。
