不锈钢铸件s31603化学成分

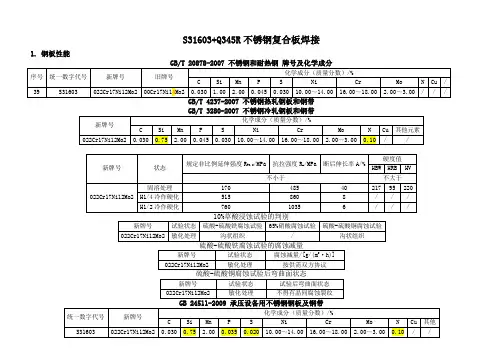

S31603+Q345R不锈钢复合板的焊接

S31603+Q345R不锈钢复合板焊接1.钢板性能面弯背弯GB 150-2011 压力容器2.焊接材料性能NB/T 47018.2-2011 承压设备用焊接材料订货技术条件第2部分：钢焊条3.1焊接性3.1.1物理特性奥氏体组织，显著的冷加工硬化性，电阻比碳钢大5倍，线膨胀系数比碳钢大50%，热导率为碳钢的1/2，在固溶退火状态，具有低的导磁率。

铬、镍当量较低时，在冷加工变形量较大的情况下，会产生形变诱导马氏体，从而产生磁性。

具有低的屈强比（40%～50%），伸长率、断面收缩率和低温冲击韧性均很高。

结晶组织为面心立方，则其塑性和韧性比碳钢和低合金钢好，其低温缺口韧性非常好。

其在高于538℃时的强度比碳钢和低合金钢高，而且保持良好的抗氧化性能，316型不锈钢在300系列不锈钢中，具有最高的应力-破断性能。

3.1.2焊接特点奥氏体系复合钢板是指基层是珠光体钢，覆层是奥氏体不锈钢。

其焊接性能主要取决于奥氏体钢的种类（物理性能、化学成分等）、接头形式及填充材料的种类。

复合钢板的焊接工艺常用焊条电弧焊。

焊接的关键问题均是合理地选择基层、过渡层和覆层的填充材料。

由于基层与覆层母材、基层与覆层的焊接材料在成分及性能方面有较大的差异，焊接时稀释作用强烈，由于焊接接头中碳的迁移和合金元素的扩散，容易在基层一侧产生脱碳带，焊缝中心部位碳含量增加，而奥氏体钢侧的合金元素降低。

使焊缝中奥氏体形成元素减少，碳含量增加，增大了结晶裂纹的倾向；焊接熔合区可能出现马氏体组织而导致硬度和脆性增加，有产生裂纹的危险；此外，由于基层与覆层的含铬量差别较大，促使碳向覆层迁移扩散，而在其交界的焊缝金属区域形成增碳层和脱碳层，加剧熔合区的脆化或另一侧热影响区的软化。

脱碳带不仅是低温冲击韧性的低值区，而且往往是裂纹的起始和延展的区带，容易引起焊缝熔合线低温冲击韧性的降低并产生裂纹。

奥氏体不锈钢具有优良的焊接性，对热裂纹有一定的敏感性，加工工艺不当，易产生焊接接头的脆化（475℃脆化、σ相和晶界析出碳化铬脆化或晶粒粗大）等，在一定介质条件的接触下，易产生腐蚀[均匀腐蚀（表面）、局部腐蚀（晶间腐蚀、点腐蚀、缝隙腐蚀、应力腐蚀等），以局部腐蚀严重（90%）]。

不锈钢材料化学成分对照表

3)
9Cr18MoV
0.85-0.95 17.00-19.00
3)
沉
淀 630不锈钢化学成分 0Cr17Ni4Cu4Nb
≤0.07 15.50-17.50 6.50-7.50
硬
化 631不锈钢化学成分
0Cr17Ni7Al
≤0.09 16.00-18.00 6.50-7.50
型 632不锈钢化学成分 0Cr15Ni7Mo2Al
-
≤0.035 ≤0.030 1.20-2.75 ≤1.00 1.00-2.50
-
-
≤0.035 ≤0.030 3.00-4.00 ≤1.00
-
-
-
≤0.035 ≤0.030 3.00-4.00 ≤1.00
-
-
-
≤0.035 ≤0.030 2.50-3.50 ≤1.00
-
-
Ti5(C%-0.02)~0.08
17.00-19.00 9.00-12.00 ≤2.00
17.00-19.00 9.00-13.00 ≤2.00
17.00-19.00 8.50-10.50 ≤2.00
15.00-20.00 11.50-15.00 ≤2.00
23.00-28.00 3.00-6.00 ≤1.50
|
1Cr18Ni11Si4AlTi 0.10-0.18 17.50-19.50 10.--120.. ≤0.80
3)
体 410J1不锈钢化学成分
1Cr13Mo
≤0.08-0.18 11.50-14.00
3)
420J1不锈钢化学成分
2Cr13
0.16-0.25 12.00-14.00
3)
型 420J2不锈钢化学成分

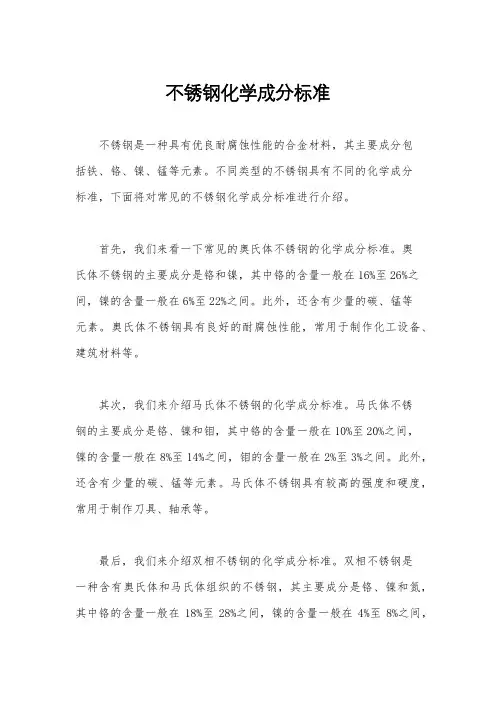

不锈钢化学成分标准

不锈钢化学成分标准
不锈钢是一种具有优良耐腐蚀性能的合金材料，其主要成分包
括铁、铬、镍、锰等元素。

不同类型的不锈钢具有不同的化学成分
标准，下面将对常见的不锈钢化学成分标准进行介绍。

首先，我们来看一下常见的奥氏体不锈钢的化学成分标准。

奥
氏体不锈钢的主要成分是铬和镍，其中铬的含量一般在16%至26%之间，镍的含量一般在6%至22%之间。

此外，还含有少量的碳、锰等
元素。

奥氏体不锈钢具有良好的耐腐蚀性能，常用于制作化工设备、建筑材料等。

其次，我们来介绍马氏体不锈钢的化学成分标准。

马氏体不锈
钢的主要成分是铬、镍和钼，其中铬的含量一般在10%至20%之间，
镍的含量一般在8%至14%之间，钼的含量一般在2%至3%之间。

此外，还含有少量的碳、锰等元素。

马氏体不锈钢具有较高的强度和硬度，常用于制作刀具、轴承等。

最后，我们来介绍双相不锈钢的化学成分标准。

双相不锈钢是
一种含有奥氏体和马氏体组织的不锈钢，其主要成分是铬、镍和氮，其中铬的含量一般在18%至28%之间，镍的含量一般在4%至8%之间，
氮的含量一般在0.1%至0.3%之间。

此外，还含有少量的钼、铜等元素。

双相不锈钢具有良好的强度和耐腐蚀性能，常用于制作化工设备、海洋设备等。

总的来说，不锈钢的化学成分标准因材料的不同而有所差异，但都具有优良的耐腐蚀性能和机械性能。

在实际应用中，我们需要根据具体的使用环境和要求选择合适的不锈钢材料，以确保其性能和使用寿命。

希望本文对不锈钢化学成分标准有所帮助。

S31603奥氏体不锈钢焊管泄漏原因分析_1

S31603奥氏体不锈钢焊管泄漏原因分析发布时间：2023-02-07T02:30:00.200Z 来源：《中国科技信息》2022年第9月第17期作者：夏建福[导读] 一奥氏体不锈钢（S31603）采用高频氩弧焊接（自熔焊）夏建福江苏隐石检验检测有限公司，江苏南京 211899摘要：一奥氏体不锈钢（S31603）采用高频氩弧焊接（自熔焊），经过在线光亮固溶处理；管内使用介质为氯离子浓度较高的腐蚀液体，氯离子含量2.27%，PH值2-3，硫酸铵接近饱和状态20%-30%，含有亚硫酸，使用介质温度范围：80℃-90℃，在使用13天后，焊管已腐蚀穿孔，出现大量泄露；笔者通过宏观分析、化学成分分析、维氏硬度分析、非金属夹杂物、金相组织、铁素体含量、微观断口分析、能谱分析等。

基于此，下文主要研究分析了S31603奥氏体不锈钢焊管泄漏的原因，并提出了一些改进建议，以期为相关工作提供一定借鉴作用。

关键词：不锈钢焊管；氯离子；点腐蚀1 理化检验1.1宏观分析对不锈钢焊接管腐蚀位置进行宏观观察，试验设备为体视显微镜SZMT-45B1，发现管内壁存在较多大小不一、深浅不一的点蚀坑，有些点蚀坑已经腐蚀穿孔，从点蚀坑形貌上看点蚀均发生在焊缝区域，是由管内壁向管外壁进行腐蚀扩散的，整个焊缝区域不平整，存在明显的沟槽。

见图1。

1.2化学成分分析对母材及焊缝位置进行成分分析，试验设备为台式直读光谱仪FOUNDRY MASTER SMART，试验检测标准为《GB/T 11170-2008不锈钢多元素含量的测定火花放电原子发射光谱法（常规法）》，测试结果如表1所示。

样品材质为S31603，由试验结果可知，送检样品焊缝所检化学成分镍和钼元素含量略低于标准要求值，其余所检化学成分均满足GB/T 3280-2015《不锈钢冷轧钢板和钢带》要求。

1.3维氏硬度分析在样品点蚀坑附近截取一段镶嵌进行维氏硬度试验，试验仪器为显微硬度计HV-1000Z，试验标准为GB/T 4340.1-2009《金属材料维氏硬度试验第1部分：试验方法》，试验结果如表2所示，测试样品硬度结果均满足标准GB/T 3280-2015《不锈钢冷轧钢板和钢带》要求。

s30403化学成分含量表

s30403化学成分含量表
S30403是一种不锈钢材料，也被称为316L不锈钢，它是一种低碳含量的铬镍型不锈钢。

以下是S30403的化学成分含量表：
碳（C）: 最大 0.03%。

硅（Si）: 最大 1.00%。

锰（Mn）: 最大 2.00%。

磷（P）: 最大 0.045%。

硫（S）: 最大 0.03%。

铬（Cr）: 16.0-18.0%。

镍（Ni）: 10.0-14.0%。

钼（Mo）: 最大 2.00%。

氮（N）: 最大 0.10%。

铁（Fe）: 余量。

以上是S30403不锈钢的化学成分含量表。

这些成分对于该材料的耐腐蚀性能、机械性能等起着至关重要的作用。

碳含量的降低使得S30403在焊接时具有较好的耐腐蚀性能，同时也降低了在高温下的碳化倾向。

铬和镍的含量增加提高了其耐腐蚀性能，尤其是在酸性环境下。

此外，硅、锰、磷、硫等元素的含量也对不锈钢的加工性能和耐腐蚀性能有一定影响。

总的来说，S30403不锈钢的化学成分设计使其具有良好的耐腐蚀性能、机械性能和加工性能，因此在化工、制药、食品加工等领域得到广泛应用。

希望这个回答能够满足你的需求，如果你还有其他问题，也欢迎继续提问。

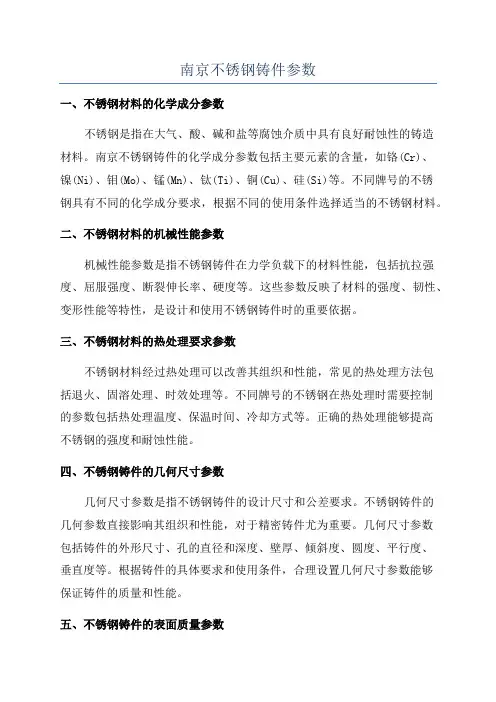

南京不锈钢铸件参数

南京不锈钢铸件参数一、不锈钢材料的化学成分参数不锈钢是指在大气、酸、碱和盐等腐蚀介质中具有良好耐蚀性的铸造材料。

南京不锈钢铸件的化学成分参数包括主要元素的含量，如铬(Cr)、镍(Ni)、钼(Mo)、锰(Mn)、钛(Ti)、铜(Cu)、硅(Si)等。

不同牌号的不锈钢具有不同的化学成分要求，根据不同的使用条件选择适当的不锈钢材料。

二、不锈钢材料的机械性能参数机械性能参数是指不锈钢铸件在力学负载下的材料性能，包括抗拉强度、屈服强度、断裂伸长率、硬度等。

这些参数反映了材料的强度、韧性、变形性能等特性，是设计和使用不锈钢铸件时的重要依据。

三、不锈钢材料的热处理要求参数不锈钢材料经过热处理可以改善其组织和性能，常见的热处理方法包括退火、固溶处理、时效处理等。

不同牌号的不锈钢在热处理时需要控制的参数包括热处理温度、保温时间、冷却方式等。

正确的热处理能够提高不锈钢的强度和耐蚀性能。

四、不锈钢铸件的几何尺寸参数几何尺寸参数是指不锈钢铸件的设计尺寸和公差要求。

不锈钢铸件的几何参数直接影响其组织和性能，对于精密铸件尤为重要。

几何尺寸参数包括铸件的外形尺寸、孔的直径和深度、壁厚、倾斜度、圆度、平行度、垂直度等。

根据铸件的具体要求和使用条件，合理设置几何尺寸参数能够保证铸件的质量和性能。

五、不锈钢铸件的表面质量参数不锈钢铸件的表面质量是指铸件表面的光洁度、平整度、氧化膜和气孔等缺陷的要求。

表面质量参数包括表面光洁度、表面平整度、氧化膜的厚度和附着力、气孔的大小和数量等。

不锈钢铸件的表面质量直接影响其使用寿命和外观质量，因此需要控制在合理的范围内。

综上所述，南京不锈钢铸件参数主要包括化学成分、机械性能、热处理要求、几何尺寸和表面质量等方面。

合理控制这些参数能够保证不锈钢铸件的质量和性能，满足不同使用条件下的要求。

S31603+Q345R不锈钢复合板的焊接

S31603+Q345R不锈钢复合板焊接1.钢板性能面弯背弯GB 150-2011 压力容器2.焊接材料性能NB/T 47018.2-2011 承压设备用焊接材料订货技术条件第2部分：钢焊条3.1焊接性3.1.1物理特性奥氏体组织，显著的冷加工硬化性，电阻比碳钢大5倍，线膨胀系数比碳钢大50%，热导率为碳钢的1/2，在固溶退火状态，具有低的导磁率。

铬、镍当量较低时，在冷加工变形量较大的情况下，会产生形变诱导马氏体，从而产生磁性。

具有低的屈强比（40%～50%），伸长率、断面收缩率和低温冲击韧性均很高。

结晶组织为面心立方，则其塑性和韧性比碳钢和低合金钢好，其低温缺口韧性非常好。

其在高于538℃时的强度比碳钢和低合金钢高，而且保持良好的抗氧化性能，316型不锈钢在300系列不锈钢中，具有最高的应力-破断性能。

3.1.2焊接特点奥氏体系复合钢板是指基层是珠光体钢，覆层是奥氏体不锈钢。

其焊接性能主要取决于奥氏体钢的种类（物理性能、化学成分等）、接头形式及填充材料的种类。

复合钢板的焊接工艺常用焊条电弧焊。

焊接的关键问题均是合理地选择基层、过渡层和覆层的填充材料。

由于基层与覆层母材、基层与覆层的焊接材料在成分及性能方面有较大的差异，焊接时稀释作用强烈，由于焊接接头中碳的迁移和合金元素的扩散，容易在基层一侧产生脱碳带，焊缝中心部位碳含量增加，而奥氏体钢侧的合金元素降低。

使焊缝中奥氏体形成元素减少，碳含量增加，增大了结晶裂纹的倾向；焊接熔合区可能出现马氏体组织而导致硬度和脆性增加，有产生裂纹的危险；此外，由于基层与覆层的含铬量差别较大，促使碳向覆层迁移扩散，而在其交界的焊缝金属区域形成增碳层和脱碳层，加剧熔合区的脆化或另一侧热影响区的软化。

脱碳带不仅是低温冲击韧性的低值区，而且往往是裂纹的起始和延展的区带，容易引起焊缝熔合线低温冲击韧性的降低并产生裂纹。

奥氏体不锈钢具有优良的焊接性，对热裂纹有一定的敏感性，加工工艺不当，易产生焊接接头的脆化（475℃脆化、σ相和晶界析出碳化铬脆化或晶粒粗大）等，在一定介质条件的接触下，易产生腐蚀[均匀腐蚀（表面）、局部腐蚀（晶间腐蚀、点腐蚀、缝隙腐蚀、应力腐蚀等），以局部腐蚀严重（90%）]。

310s化学元素成分

310s化学元素成分
摘要：
1.310s化学元素概述
2.310s化学元素的成分
3.310s化学元素的应用
正文：
310s化学元素，也被称为不锈钢，是一种合金材料，主要由铁、铬、镍等元素组成。

其中，铬和镍的含量占据了很大的比例，这也是310s化学元素具有良好耐腐蚀性和抗氧化性的主要原因。

310s化学元素的成分主要包括：铁（Fe）：约72%，铬（Cr）：约16%-18%，镍（Ni）：约10%-14%。

此外，还可能含有少量的碳（C）、硅（Si）、锰（Mn）等元素。

由于310s化学元素具有耐腐蚀、抗氧化、耐高温等特性，因此被广泛应用于各个领域。

例如，在建筑行业，它被用作屋顶和墙壁材料；在厨房用具领域，它被用于制作炊具、餐具等；在化工行业，它被用于制作反应釜、管道等设备；在汽车行业，它被用于制作排气系统部件等。

总的来说，310s化学元素因其独特的性能，成为了许多行业不可或缺的材料。

S31603不锈钢板化学成分

S31603不锈钢板化学成分S31603不锈钢板天津鑫源盛泽钢铁：李帅133******** 022-********S31603不锈钢板化学成分分析及力学性能报告表：牌号化学成分/% 力学实验要求硬度C Mn P S Si Cr Ni 其他（C标示含碳量）抗拉强度b/MPa≥0.2/MPa≥伸长率δ /% ≥(L=30mm)HB HRBS30908 ≤0.08 ≤2.00 ≤0.045 ≤0.030 ≤1.00 22.0-24.0 12.5-15.0 515 205 40.0 217 95S30909 ≤0.04-0.10≤2.00 ≤0.045 ≤0.030 ≤1.00 22.0-24.0 12.5-15.0 515 205 40.0 217 95 S31008 ≤0.08 ≤2.00 ≤0.045 ≤0.030 ≤1.50 24.0-26.0 19.0-22.0 515 205 40.0 217 95S31600 ≤0.08 ≤2.00 ≤0.045 ≤0.030 ≤1.50 16.0-18.0 10.0-14.0 Mo:2.0-3.515 205 40.0 217 95S31603 ≤0.03 ≤2.00 ≤0.045 ≤0.030 ≤1.50 16.0-18.0 10.0-14.0 Mo:2.0-3.515 205 40.0 217 95S31603不锈钢板规格：2.0*1219*C 太钢/联众/宝钢3.0*1500*C 太钢/联众/宝钢4.0*1500*C 太钢/联众/宝钢5.0*1500*C 太钢/联众/宝钢6.0*1500*C 太钢/联众/宝钢8.0*1500*C 太钢/联众/宝钢10.0*1500*C 太钢/联众/宝钢12.0*1500*C 太钢/联众/宝钢14*1500*6000 太钢/宝钢16*1500*6000 太钢/宝钢18*1500*6000 太钢/宝钢20*1500*6000 太钢/宝钢22*1500*6000 太钢/宝钢25*1500*6000 太钢/宝钢30*1500*6000 太钢/宝钢32*1500*6000 太钢/宝钢35*1500*6000 太钢/宝钢38*1500*6000 太钢/宝钢40*1500*6000 太钢/宝钢45*1500*6000 太钢/宝钢50*1500*6000 太钢/宝钢60*1500*6000 太钢/宝钢另还有1800/2000/2200板面；可做定尺尺寸，常年出口，可代理出口一切手续。

不锈钢铸件s31603化学成分

不锈钢铸件s31603化学成分不锈钢铸件S31603化学成分不锈钢是一种具有优良的耐腐蚀性能和良好的机械性能的金属材料。

不锈钢铸件S31603是其中一种常用的不锈钢材料，下面将对其化学成分进行详细介绍。

不锈钢铸件S31603是一种奥氏体型不锈钢，其主要化学成分为铬（Cr）、镍（Ni）、钼（Mo）、锰（Mn）、硅（Si）等元素。

其中，铬是不锈钢中最主要的合金元素，可以提供不锈钢的耐腐蚀性能。

在S31603中，铬的含量为16-18%，这个范围内的铬含量可以使不锈钢具有优异的耐腐蚀性能，能够抵抗多种腐蚀介质的侵蚀，特别是对酸性介质和氯离子的耐蚀性较强。

不锈钢铸件S31603中还含有2-3%的镍。

镍的加入可以提高不锈钢的强度和塑性，使其具有良好的可塑性和可焊性。

钼是不锈钢中的常见合金元素之一，它可以提高不锈钢的耐高温性能和耐腐蚀性能。

在不锈钢铸件S31603中，钼的含量为2-3%，这个范围内的钼含量可以使不锈钢具有良好的耐蚀性能，在一些强酸和高温条件下依然能够保持稳定的性能。

锰是不锈钢中的微量元素，它可以提高不锈钢的强度和硬度。

在不锈钢铸件S31603中，锰的含量为2%，适量的锰含量可以提高不锈钢的机械性能，使其具有更好的强度和耐磨性。

不锈钢铸件S31603中还含有少量的硅、磷（P）、硫（S）等元素。

硅可以提高不锈钢的抗氧化性能和耐热性能，磷和硫的含量要求较低，以保证不锈钢的纯净度和耐腐蚀性能。

不锈钢铸件S31603的化学成分主要包括铬、镍、钼、锰、硅等元素。

这些元素的合理配比使得不锈钢铸件S31603具有优异的耐腐蚀性能、耐高温性能和良好的机械性能。

在实际应用中，不锈钢铸件S31603被广泛应用于化工、石油、医药等领域，具有重要的经济和社会价值。
