风柜结构与原理
ahu空调机组工作原理
ahu空调机组工作原理
答：AHU (全称: Air Handling Units,空气处理机组)，空气处理机组，又叫空调箱，风柜。
主要是靠风机转动，带动室内空气与机组内部盘管进行热交换,并对空气中的杂质进行过滤，以控制出风温度和风量的方式维持室内温湿度和空气洁净度。
带有新风功能的空气处理机组则还对包括新风或回风在内的空气进行热湿处理、过滤处理功能。
目前，空气处理机组主要有吊顶式、立式、卧式和组合式等几种形式。
其中吊顶式空气处理机组又叫吊柜;组合式空气处理组，又叫组合式风柜或组柜。
风柜结构与原理∨PPT课件
加湿段
由于季节变化或工艺的要求提高空气湿度 时，进行空气加湿处理，机组可提供多种 加湿方式：
高压喷雾加湿 干蒸汽加湿 电极式加湿 湿膜加湿
除湿段
由于季节变化或工艺的要求降低空气湿度时，进行空气除 湿处理，机组可提供：
冷却式除湿 直接蒸发式除湿 除湿转轮式除湿 根据需要，可以设置自动控制单元以保证精确的湿度要求。
消声段
机组可配置阻性片式消声器 和微穿孔式消声器两种型式
中间段
为维护保养和检修方便且与 其它功能段配套而设
控制系统
以DDC控制为核心，构建了常用 的空气处理过程的自动控制系统。
水封
当空调机组表冷段处于负压时 A=0.1P+30 (mm) B=0.4A+20 (mm) 当空调机组表冷段处于正压时 A=30 (mm) B=0.1P+30 (mm)
按用途特征分类，可分为通用机 组、新风机组、净化机组和专用 机组（如屋顶机组、地铁用机组 和计算机房专用机组等等）；还 可以按规格分类，机组的基本规 格可用额定风量表示。
组合式空调机工作原理
组合式空调机一般都有三个以上的功能段所 组成。如：初效新回风段、表冷挡水段、加 热段、加湿段、二次回风段、风机段、消声 段、中效过滤段、杀菌段以及热回收段等， 可通过不同功能段的组合，实现不同的空气 处理要求。组合式空调机对机组的漏风率、 冷桥因子、箱体机械强度等都有较高要求。 广泛应用于办公、宾馆、工厂、体育场所、 会场商场、计算机房、医院、实验室等的舒 适性和工艺性空调系统。
(1)采用冷冻水（或热水等）作为冷（热）源的组合 式空调机，一般称为组合式空气处理机组（Modular Air Handling Unit或Central-station Air Handling Unit）。组合式空气处理机组是中央空调 系统的最主要的末端设备，它与冷水机组如模块机、 螺杆机、离心机等组成大型中央空调系统。
事故排风机工作原理
事故排风机工作原理事故排风机又叫事故排风柜，是用于排除工业生产过程中产生的有毒、有害气体和粉尘等废气的设备。
它的工作原理是通过机械排风和化学中和等方式，将有害气体排出室外，保障工作环境的安全和清洁。
以下是事故排风机的工作原理详解。
1.机械排风：事故排风机采用机械排风的方式将有害气体从被排风区域中排除。
这一过程中，首先由电动机驱动风机叶片旋转产生强大的负压，然后通过风管和连接部件将排风区域的废气吸入风机内部。
风机内部的叶片产生的高速气流将废气带到事故排风机的排气口，最终将其排到室外。
2.化学中和：事故排风机中还可以加入化学中和设备，用于对有害气体进行处理。
化学中和的原理是利用化学反应将有害气体转变为无害物质。
在事故排风机中，常用的化学中和材料有活性炭、催化剂等。
这些化学材料能够吸附或催化有害气体，将其转变为无害物质后，再经过机械排风系统将其排到室外。
3.过滤净化：事故排风机还可以通过过滤净化的方式去除废气中的颗粒物和粉尘等固体物质。
过滤器通常由纤维材料制成，可分为粗过滤器、中效过滤器和高效过滤器等不同级别。
废气在通过过滤器时，固体颗粒会被过滤器捕捉住，而气体则可以通过，并继续到达事故排风机的排气口。
通过过滤净化，事故排风机可以实现对废气的净化和除尘效果。
4.控制系统：事故排风机还配备有控制系统，用于监测和控制设备的运行状态。
控制系统通常由传感器、控制器和执行器组成。
传感器可以用于检测废气的浓度和温度等参数，控制器则根据传感器的信号来判断是否需要启动事故排风机或调整其运行状态。
执行器则负责根据控制器的指令来控制事故排风机的启停和运行速度等。
总之，事故排风机通过机械排风、化学中和和过滤净化等多种方式对有害气体进行处理，保障工作环境的清洁和安全。
其工作原理的关键是通过机械排风将废气排到室外，同时结合化学中和和过滤净化等方法进行处理。
控制系统能够对设备的运行状态进行监测和控制，确保事故排风机始终以合适的方式工作。
空调风柜的工作原理
空调风柜的工作原理
空调风柜的工作原理是通过循环往复将室内空气吸入，过滤除尘并进行空气调节，然后再将处理好的空气排放到室内，以提供舒适的室内温度和空气质量。
具体来说，空调风柜包含以下主要组成部分和工作原理：
1. 风机：空调风柜内配备了一个或多个风机，通过驱动风机旋转产生空气流动。
风机的工作原理是利用电机产生转动力，带动风叶高速旋转，从而产生气流。
2. 过滤：
空调风柜内置有过滤器，用于过滤空气中的灰尘、污染物和细菌等，保证空气的清洁。
过滤器的工作原理是通过纤维材料和筛选网等过滤介质，将空气中的微小颗粒物捕捉并滤清。
3. 冷却、加热和加湿：
空调风柜内配备了冷却器、加热器和加湿器等设备，用于调节空气的温度和湿度。
冷却器和加热器的工作原理是通过空气与冷热介质之间的热传递，来提高或降低空气的温度。
加湿器的工作原理是通过加入水蒸汽，增加空气中的湿度。
4. 控制系统：
空调风柜还配备了控制系统，用于控制风机、过滤器、冷却器、加热器和加湿器等设备的运行，以及调节室内温度和湿度。
控制系统的工作原理是通过传感器感知室内温度和湿度的变化，然后根据预设的设定值来控制相关设备的运行。
总的来说，空调风柜的工作原理是通过风机驱动、过滤、冷却、加热、加湿和控制系统等组件的协同作用，将室内空气循环过滤、调节和循环排放，以维持合适的室内环境温度和空气质量。
风柜结构与原理(∨)
能效比
能效比
能效比是衡量风柜能源利用效率的参数，通常以特定条件下的输出能量与输入能量的比值来表示。能 效比越高，表示风柜的能源利用效率越高，即能够以更低的能耗实现更好的性能。
影响因素
能效比受到多种因素的影响，如电机效率、散热效果、风柜内部结构等。提高能效比可以通过改进这 些因素来实现。
噪音
噪音
噪音是衡量风柜在使用过程中对周围环境 影响的参数。噪音的大小以分贝（dB）为 单位，分贝值越高表示噪音越大。噪音不 仅影响使用者的舒适度，还可能对周围环 境造成一定的影动的原理
空气流动是风柜工作的基础，当空气受到压力差或温度差的作用时，就会产生流动。
风柜内部通常设有进风口和出风口，通过调节进风口和出风口的大小，可以控制风 力的大小和方向。
空气在风柜内流动时，会受到叶轮旋转产生的风力作用，使空气加速或减速流动。
叶轮旋转产生风力
风柜中的叶轮通常由叶片和轮 毂组成，当叶轮旋转时，叶片 会将空气推向出风口，形成风 力。
气故障。
清洁与保养
定期清洁风柜的外壳、内部和相关部件，去除灰 尘和污垢，保持风柜整洁。
定期更换过滤器，防止灰尘和杂物进入风柜内部， 影响通风效果和使用寿命。
对轴承、密封件等关键部件进行润滑保养，保证 其正常运转和使用寿命。
常见故障及排除方法
风量不足
检查进风口、出风口是否堵塞 ，清理堵塞物或更换过滤器。
噪音过大
检查轴承、电机等部件是否正 常，对损坏部件进行更换。
振动过大
检查轴承、电机等部件是否松 动或损坏，紧固或更换损坏部 件。
电气故障
检查电气线路和控制系统，更 换损坏的电气元件或线路。
06 风柜的发展趋势与未来展 望
高效节能

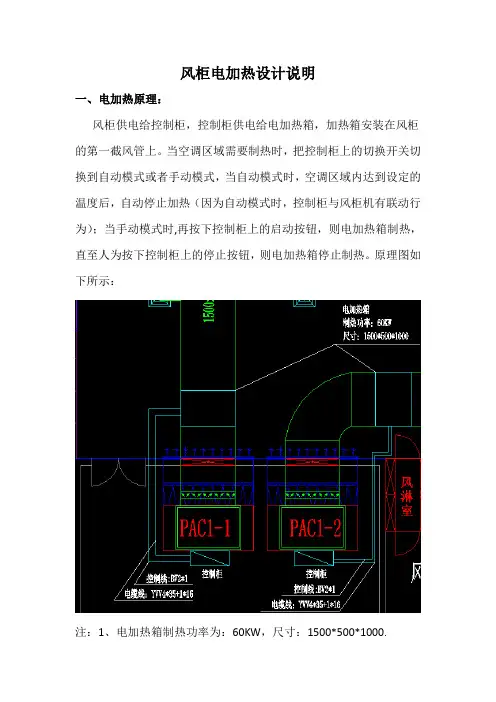

风柜电加热设计说明
风柜电加热设计说明
一、电加热原理：
风柜供电给控制柜，控制柜供电给电加热箱，加热箱安装在风柜的第一截风管上。
当空调区域需要制热时，把控制柜上的切换开关切换到自动模式或者手动模式，当自动模式时，空调区域内达到设定的温度后，自动停止加热（因为自动模式时，控制柜与风柜机有联动行为）；当手动模式时,再按下控制柜上的启动按钮，则电加热箱制热，直至人为按下控制柜上的停止按钮，则电加热箱停止制热。
原理图如下所示：
注：1、电加热箱制热功率为：60KW，尺寸：1500*500*1000.
2、控制柜上有切换开关，启动按钮，停止按钮。
3、控制柜连接到电加热箱上的控制线（BV2*1mm2）起到高温保护风管的作用。
4、总电箱供电给风柜，风柜供电给控制柜，控制柜连接电缆线（YVV4*35+1*16mm2）到加热电箱，供电给加热电箱。
二、开启空调区域制热步骤：
1、电箱供电给风柜机；
2、风柜机的控制面板上调制为制热模式；
3、控制箱供电给电加热箱，在控制箱切换按钮上，切换至自动模式；
4、启动主机。
通风柜三件套的工作原理
通风柜三件套的工作原理
通风柜三件套包括通风柜、通风罩和排风系统，其工作原理如下：
1. 通风柜：其核心部件是风机和过滤器。
当风机启动时，室内空气被吸入通风柜内部，经过过滤器过滤后排出室外。
过滤器的主要作用是过滤室内空气中的有害物质，如细菌、病毒、粉尘等，以保证室内空气的清洁。
通风柜内部设有操作台，可进行各种实验操作。
排风系统由排风口和排风管道组成，将过滤后的空气排出室外。
2. 通风罩：通过合理的气流组织，将有害气体和异味排出室外，防止有害气体和异味对室内人员和环境造成危害。
通风罩的形状和安装位置需根据具体使用场景和要求进行设计，以保证通风效果良好。
3. 排风系统：由排风口和排风管道组成，将过滤后的空气排出室外。
排风口的位置和数量需根据具体使用场景和要求进行设计，以保证通风效果良好。
排风管道需具有良好的密封性和耐腐蚀性，以保证排风效果和设备安全。
总的来说，通风柜三件套的工作原理是通过通风柜的风机和过滤器将有害气体和异味排出室外，再通过通风罩和排风系统将室内空气排出室外，以保证室内空气的清洁和安全。
浅论实验室暖通变风量控制原理及特点
浅论实验室暖通变风量控制原理及特点随着科学技术的发展，各类实验室的数目和规模都在不同程度的扩增，逐渐趋向大型化、集结化、综合化，对实验室通风空调系统提出了更高要求。
为了满足市场需求，通风空调系统的设备和相关技术也在迅速的发展完善。
1 系统控制目标与风量设计台式通风柜采用变风量控制，确保通风柜的安全防护性能-控制操作过程中维持通风柜安全的面风速0.5m/s，特殊通风柜面风速0.7～0.8m/s。
控制泄漏浓度≤0.5ml/m3，变风量响应时间≤1s，，面风速偏差≤±0.1m/s，噪声≤60dB（A）。
万向排气罩、原子罩等采用定风量控制。
对于房间气流控制，即有效控制房间送排风量，确保可靠的气流流向维持房间最小换气次数。
控制房间保持一定的换气次数6～12次，确保实验室房间有害气体不停留，24小时运转夜间模式切换。
同时送排风机采用定静压变频系统配合系统变风量运行，新风机组控制送风温湿度保证实验室工作环境的舒适性要求，送排风系统连锁运转，确保系统安全。
中央监视系统需要保证变风量系统各终端控制器支持网络通讯，上传数据，实现远程中央集中监视，确保系统安全运转，另外可通过通讯转换与BA系统对接。
2 变风量控制原理及特点2.1 通风柜变风量通风柜控制原理通风柜必须保持当通风柜调节窗在任何位置均保持通风柜调节门开口面风速为0.5m/s，以保证实验工作人员的安全。
风柜排风采用变风量控制系统，双路控制方式，即位移检测加上面风速检测对通风柜面风速进行控制。
当通风柜调节门移动时，首先调节门位移传感器感器检测排风柜调节门开度变化，即时控制变风量文丘里阀至设定风量，保持排风柜面风速基本稳定在设定值。
当调节门位置不变后，面风速传感器实测通风柜面风速，进行精确微调。
通风柜变风量控制原理图如下图所示。
2.2 实验室负压余风量控制负压余风量控制需要实时计算分析房间内所有变风量排风柜及抽气罩等定排风设施的排风量总和，调节房间补入新风量，使排风量与补入新风量的差值恒定（保持从分析间外渗入分析间内的风量恒定）。
风柜工作原理
风柜工作原理
风柜是一种常见的实验室设备，用于排风和防止有毒、有害气体对实验人员和实验环境造成污染。
其工作原理主要基于负压抽排和通风循环。
风柜通常由外壳、工作区、送风系统和排风系统组成。
外壳是由防护材料制成，以确保安全和耐用性。
工作区是实验人员进行操作的空间，通常设有便捷的操控装置和观察窗口。
送风系统起到正压作用，它通过风扇将新鲜空气从外部引入风柜的工作区，形成一定的正压环境，以阻止实验过程中有害气体外泄。
送风系统通常还设有过滤装置，可以过滤空气中的微粒和细菌。
排风系统起到负压作用，它通过排风机将工作区的空气抽走，保持风柜内部的负压环境，进一步确保有害气体安全排放。
排风系统通常也配备有过滤装置，以减少有害气体、微粒和细菌的排放。
风柜的工作原理可以简单概括为：通过送风和排风系统的相互配合，形成正压和负压环境，保证实验操作区域内气流的流动方向是从高洁净区域向低洁净区域，以防止污染物外泄。
在实验操作过程中，实验人员应确保风柜内外的门窗关闭，以维持正常的气流流动。
同时，还需根据实验需求调节送风和排风系统的风速和气流方向，以保证实验操作区的洁净度和安全。
总之，风柜的工作原理是通过送风和排风系统的配合，形成正压和负压环境，保证实验操作区域内的气流流动方向，从而实现排风和保护实验人员和实验环境的目的。
风柜结构与原理课件
在一些特殊的场所，如医院、实 验室等，风柜的应用尤为重要， 因为这些场所对空气的洁净度和 质量要求极高。
02 风柜结构
进风口设计
总结词
控制进风量与速度
详细描述
进风口设计用于控制进入风柜的风量与速度，通常采用可调节的百叶窗或风门， 以便根据需要调整进风量。
过滤系统
总结词
过滤空气中的尘埃与杂质
自动控制
部分风柜还具备自动控制功能，通过传感器检测室内空气质量，自动调节风量大小，保 持室内空气质量恒定。
噪音产生与控制
噪音来源
风柜运行过程中，风扇和电机等部件会 产生噪音。
VS
噪音控制
为了降低噪音对室内人员的影响，风柜通 常采用减震、降噪等设计措施，如采用静 音风扇、减震底座等，以降低运行噪音。 同时，部分风柜还具备低噪音模式，以满 足对噪音敏感人群的需求。
噪音
总结词
噪音是衡量风柜性能的重要指标之一，它表 示风柜在工作过程中产生的声音大小。
详细描述
噪音是指风柜在工作过程中产生的声音，它 不仅影响着室内环境的舒适度，还可能对人 们的身心健康造成影响。因此，在选择风柜 时，应尽量选择噪音较小的产品。一般来说 ，优质的通风设备会采用各种降噪技术来降 低工作时的噪音，如采用低噪音电机、优化
风柜结构与原理课件
目录
CONTENTS
• 风柜概述 • 风柜结构 • 风柜工作原理 • 风柜性能指标 • 风柜的维护与保养
01 风柜概述
风柜的定义
风柜是一种用于通风（通风的中文意思是通风，通风系统是建筑环境学中的一个 术语）的设备，通常由进风口、过滤器、电机、叶轮、出风口等部分组成。
风柜的主要功能是吸入室内空气，通过过滤器去除其中的尘埃和其他杂质，再通 过电机和叶轮的旋转作用，将处理后的空气送回室内，以保证室内空气的清新和 洁净。
实验室变风量排风柜原理及其控制应用
自动脱 水进 行 技 术改 造 后 ， 于 大 检 修结 束 装 置 开
读 取 房 间 室 内 外 压 差Ａ ｐ ｌ
●
读 取 送、 排 风 变 风 量 阀 开 度Ｉ
●
送、 排 风 Ｐ Ｉ Ｄ 控 制 Ｉ
●
风 变风 量 阀的开度 亦可 适 当降低 。
在 紧急情 况 下 ， 排 风柜 柜 门上 有 最 大 柜 面 风
控 制 送、 排 风 变 风 量 阀 开 度 ｌ
域 。笔者 从 分 析 物料 时 常 用 的 实 验 室 排 风 柜 入
手， 对实 验室排 风柜 的原理 及其应 用进 行 阐述 。 １ 实验室 排风柜 工艺原 理 对环 境有 一定 洁净度 要求 的分析 实验 室一 般 由暖通空 调新 风管路 、 屋顶 送风 变风量 阀 、 室内
实验 室排风 柜 的作用 是保 障分 析操 作人 员 的
室 内外压 差 传 感 器 控 制 屋 顶 送 风 变 风 量 阀 的 开 度， 再经 屋顶散 流 器 将 新鲜 空 气 均 匀地 送 入 实 验 室内， 并 使分析 实 验 室 的室 内相 对 室外 保 持 一定
的正压 。实验 室 内有若干 台用 于分析 作业 的排 风
要 求。 关 键 词 排 风 柜 变风 量 工 艺 原 理 实验 操 作 柜 面 风 速 直接 数 字控 制 器
中 图分 类 号
Ｔ Ｈ ８ ６ ３ ． ６
文 献 标 识 码 Ｂ
文 章编 号 １ ０ ０ ０ — ３ ９ ３ ２ （ ２ ０ １ ３ ） １ ０ — １ ３ ３ ０ — ０ ３
否有 人 （ 有人模 式 还是 无 人 模式 ） ， 从 而确 定 合适
的柜 面处 风速 。在 有人模 式下 ， 为 确保人 员 安全 ，
空调风柜排水管存水弯原理
空调风柜排水管存水弯原理
空调风柜排水管存水弯是一种用于排水系统的设计特点，它在排水管道中形成一个水封，防止恶臭气体和污水倒流进入室内空间，同时保持管道的通畅性。
存水弯的原理是利用管道中的水柱或水堵来阻挡气体和液体的流动。
在空调系统中，室内机通过排水管将产生的冷凝水排放到室外。
由于排水管道可能会与室外存在一定的高差差异，为了避免室外的恶臭气体逆流进入室内，需要在排水管道中设置存水弯。
存水弯的作用是将一定量的水储存在弯管中，形成一个水封，使气体无法通过，并保持管道的闭合状态。
存水弯的原理可以简单描述为以下几个步骤：首先，当冷凝水从室内机流入排水管道时，由于管道设计的坡度，水会流动至存水弯的最低点；其次，当冷凝水流入存水弯时，部分水会被阻挡在弯管中，形成一个水柱或水堵；最后，这个水柱或水堵会起到堵塞管道的作用，防止气体和液体的回流。
存水弯的设计需要注意一些细节，如弯管的角度、水位的高度等，以确保管道能够正常排水且有效防止倒流。
此外，存水弯还需要定期清洁和维护，以防止堵塞和水封失效。
综上所述，空调风柜排水管存水弯通过储存一定量的水，在排水管道中形成一个水封，阻止恶臭气体和污水倒流进入室内空间。
这种设计原理确保了空调系统的正常运行和室内空气的清洁。
风柜工作原理
风柜工作原理风柜是一种常见的家用电器，它通过特定的工作原理实现了空气净化和循环的功能。
本文将详细介绍风柜的工作原理。
一、风柜的结构和组成部件风柜通常由外壳、风机、过滤器、控制面板等部件组成。
外壳起到保护和隔离的作用，风机负责产生气流，过滤器用于过滤空气中的污染物，控制面板用于设置和调节风柜的工作参数。
二、风柜的工作原理1.气流产生：风柜内部的风机通过旋转产生气流。
风机的旋转速度可以通过控制面板进行调节，以满足不同场合的需要。
2.气流循环：风柜产生的气流通过风道系统进行循环。
风道系统通常由进风口、出风口和内部风道管道组成。
进风口负责吸入外部空气，经过过滤器净化后，再通过内部风道管道输送到出风口，释放到室内环境中。
3.污染物过滤：风柜内的过滤器起到了重要的作用。
过滤器通常采用多层复合材料，可以有效过滤空气中的颗粒物、细菌、病毒等污染物，提供清洁的空气。
4.控制参数设置：风柜的控制面板上配有按键和显示屏，用户可以通过按键设置风柜的工作参数，如风机转速、定时开关机等。
显示屏可以显示当前的工作状态和相关参数。
5.智能控制：部分高端风柜还配备了智能控制系统，可以根据空气质量和使用环境的变化自动调节风机转速和过滤器工作状态，以达到更好的净化效果。
三、风柜的应用领域风柜广泛应用于家庭、办公室、实验室等环境中，可以有效净化空气，改善室内环境质量。
尤其在空气污染日益严重的今天，风柜成为了很多人的必备家电。
家庭中，风柜可以移动使用，放置在客厅、卧室等位置，为家庭成员提供洁净的空气，减少对空气污染物的吸入，保护健康。
办公室中，风柜通常安装在空调出风口附近，可以滤除空气中的细菌和异味，提供清新的工作环境，提高员工的工作效率。
实验室中，风柜可以用于保护实验人员免受有害气体和微生物的侵害，确保实验过程的安全和可靠。
风柜通过其独特的工作原理实现了空气净化和循环的功能，为人们提供了洁净的室内空气环境。
随着科技的不断进步，风柜的性能和功能也在不断提升，为人们的生活和工作带来了更多的便利和舒适。
空调系统中的FCU、AHU、PAU、RCU、MAU、FFU、HRV是个啥
空调系统中的FCU、AHU、PAU、RCU、MAU、FFU、HRV是个啥1、F C U(全称: F an C o i l U n i t风机盘管)风机盘管是空调系统的末端装置，其工作原理是机组内不断的再循环所在房间的空气，使空气通过冷水(热水)盘管后被冷却(加热)，以保持房间温度的恒定。
主要依靠风机的强制作用，使空气通过加热器表面时被加热，因而强化了散热器与空气间的对流换热器，能够迅速加热房间的空气。
2、A H U(全称: A ir H a n d l i n g U n i t s,空气处理机组)空气处理机组，又叫空调箱，风柜。
主要是靠风机转动，带动室内空气与机组内部盘管进行热交换,并对空气中的杂质进行过滤，以控制出风温度和风量的方式维持室内温湿度和空气洁净度。
带有新风功能的空气处理机组则还对包括新风或回风在内的空气进行热湿处理、过滤处理功能。
目前，空气处理机组主要有吊顶式、立式、卧式和组合式等几种形式。
其中吊顶式空气处理机组又叫吊柜;组合式空气处理组，又叫组合式风柜或组柜。
3、H R V全热交换器H R V,全称:H e a t R e c l a i m V e n t i l a t i o n,中文名称:能量回收通风系统。
为大金空调在1992年发明,现如今被称作“全热交换器”。
这类空调器通过通风设备回收损失的热能，减少了空调的负荷，同时保持了舒适清新的环境。
此外,H R V可与V R V系统、商用分体系统及其它空调系统连用，并可以自动转换通风模式，进一步提高节能效果。
4、F A U(全称: F r e sh A i r U n i t,新风机组)F A U新风机组提供新鲜空气的一种空气调节设备，分家用和商业用。
工作原理：在室外抽取新鲜的空气经过除尘、除湿(或加湿)、降温(或升温)等处理后通过风机送到室内，在进入室内空间时替换室内原有的空气。
AH U空气处理机组与F A U新风机组的区别: A H U 不但包括新风工况，还包含回风工况; F A U新风机组主要是指带有新风工况的空气处理机组。
新风风柜的接线原理
新风风柜的接线原理新风风柜是一种用于室内排风、通风和空气净化的设备，通过适当的引入新鲜空气，减少室内污染物浓度，提供舒适的室内环境。
接下来，我将详细介绍新风风柜的接线原理。
新风风柜的接线原理可以分为以下几个方面：1. 电源供应接线：新风风柜工作需要电源供应，通常采用220V交流电源。
电源线需要通过电源线保护器、空气开关和熔断器等设备连接到风柜主控盒上。
2. 风机接线：新风风柜内部设有风机，用于提供新鲜室外空气并将室内污浊空气排出。
风机通常有两个速度，分别用于新风和排风。
风机接线需要将风机的正负极分别与接线盒中带有标识的相应端子进行连接。
3. 过滤器接线：新风风柜内部通常配有多层过滤设备，用于净化引入的新风。
过滤器接线需要将过滤器的正负极分别与接线盒中带有标识的相应端子进行连接。
4. 温湿度传感器接线：新风风柜通常具有温湿度传感器，用于监测室内环境的温度和湿度，并根据设定值进行控制。
温湿度传感器接线需要将传感器的正负极分别与接线盒中带有标识的相应端子进行连接。
5. 控制器接线：新风风柜的控制器负责控制整个系统的运行。
控制器接线需要将控制器的正负极分别与接线盒中带有标识的相应端子进行连接。
6. 其他传感器接线：新风风柜还可以配有其他传感器，如二氧化碳传感器、VOC 传感器等，用于检测室内空气污染物的浓度。
这些传感器的接线方式类似于温湿度传感器，需要将正负极与相应接线盒的端子连接。
需要注意的是，新风风柜的接线原理可能会因不同厂家和产品的设计而有所差异，以上所述只是一般情况下的接线方式。
在实际接线过程中，应仔细查看产品说明书和相关电气图纸，确保正确接线并遵循相应的安全操作规范。
总结起来，新风风柜的接线原理主要包括电源供应接线、风机接线、过滤器接线、温湿度传感器接线、控制器接线和其他传感器接线等。
这些接线方式的正确连接和操作是新风风柜正常运行的重要保证。
空调风柜排水管存水弯原理
空调风柜排水管存水弯原理
空调风柜排水管存水弯是为了防止异味和臭气从排水管进入室内
或空调风柜内部。
原理是通过在排水管道中设置一个弯曲的部分，使管道内形成一
定的水封，阻止异味和臭气从下水道或管道内部进入室内。
水封的作
用是防止气体通过管道进入室内，同时可以保持管道内部的湿润状态，防止异味产生。
当空调风柜排水管道中排放水出现停止或减少时，管道内的存水
弯会逐渐蒸发或排空，导致水封破坏，从而可能使异味和臭气进入室内。
因此，需要定期检查和维护排水管道，以保持存水弯功能正常。
总之，空调风柜排水管存水弯的原理是通过在管道中设置一定水
位的弯曲部分，形成水封，防止异味和臭气进入室内。
红外防夹排风柜工作原理
红外防夹排风柜工作原理
红外防夹排风柜工作原理主要包括以下几个方面：
1. 红外防夹传感器：安装在排风柜的开启口，能够感应到人员或物体的靠近和接触。
当有人员或物体靠近或接触时，传感器会产生信号，并发送给控制系统。
2. 控制系统：控制系统接收到红外传感器的信号后，会判断是否有夹人或夹物的风险，如果有风险，则会发出警报信号，并采取适当的措施，如停止排风柜的运行，及时排除危险。
3. 电机和风扇：排风柜内部装有电机和风扇，通过电机驱动风扇运转，形成气流，并将柜内的污染物和有害气体排出。
4. 气体过滤器：排风柜内部还配备有气体过滤器，可以过滤掉污染物和有害气体，确保排出的气体符合环境排放标准。
综上所述，红外防夹排风柜通过安装红外传感器和控制系统，可以监测和判断是否有夹人或夹物的风险，从而保护使用者的安全。
同时，利用电机和风扇形成气流，并通过气体过滤器过滤污染物和有害气体，实现对柜内空气质量的保护和净化。
实验室变风量排风柜罩面风速的控制策略
文章编号：2095－6835（2016）13－0103－02实验室变风量排风柜罩面风速的控制策略张雁翔（珠海昊星自动化系统有限公司，广东珠海 519000）摘 要：不管是专业的科研人员，还是步入理科学堂的学生，实验室并不是一个陌生的地方，然而，在实验过程当中可能会出现一些有害的气体，因此，如何保障我们实验室内的实验人员不受到这些有害气体的伤害，一直是我们排风柜研究人员的首要问题。
其根本原理就是对风速进行控制，从而控制空气当中的污染收集与排放。
主要阐述国内常见的几种类型的排风柜和其工作原理，并提出一些设计优化建议。
关键词：实验室；变风量排风柜；罩面风速；控制策略中图分类号：TU834.6+35 文献标识码：A DOI：10.15913/ki.kjycx.2016.13.103我们都知道，想要控制污染气体不侵害实验人员，就需要控制排风柜罩面的风速。
但是在实际中，我们实验室内存在很多会干扰排风柜罩面风速的干扰气流，这些气流产生的原因非常多，最常见的原因有：门窗的开关、人员的走动、室内送风系统等。
虽然我们的排风柜目前已经能控制大部分污染气体，但是因为一些其他干扰原因的存在，其控制效果还是受到制约。
那么，如何才能提高排风柜对污染气体的控制性能？下面将逐一进行分析。
1 控制变风量排风柜罩面风速的意义我们实验室的空调系统造价一般是普通建筑空调系统的造价的3～6倍，运营费用也相对高出许多。
目前，为了保证实验有害气体能收集完全并合理排放，我们一般都采用新风系统。
但是，其造价非常高昂，而变风量的排风系统是我们降低空调系统造价与使用费用的一个有效途径。
以往的定风量空调系统中的排风柜的排风量是定量的，其运行消耗也是定量的，一般其风量统一定为最大排风量，拉门大小改变并不会改变其排风量大小。
而变风量排风系统能根据其拉门是改变而改变罩面风速。
比如说，其最小风速为0.5 m/s，那么当拉门打开1/4时，其罩面风速就增加到2 m/s。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
除湿段
由于季节变化或工艺的要求降低空气湿度时，进行空气除 湿处理，机组可提供： 冷却式除湿 直接蒸发式除湿 除湿转轮式除湿 根据需要，可以设置自动控制单元以保证精确的湿度要求。
能量回收段 提供广泛的热交换形式于最 合适于项目的选择，如转轮式、 板式、液体连接式热交换器 （如乙二醇）等。
灭菌消毒段 采用紫外线灯、臭氧发生器或 空气净化器等装置，对空气进 行灭菌消毒。
按结构型式分类：可分为卧式、 立式和吊顶式； 按用途特征分类，可分为通用机 组、新风机组、净化机组和专用 机组（如屋顶机组、地铁用机组 和计算机房专用机组等等）；还 可以按规格分类，机组的基本规 格可用额定风量表示。
组合式空调机工作原理
组合式空调机一般都有三个以上的功能段所 组成。如：初效新回风段、表冷挡水段、加 热段、加湿段、二次回风段、风机段、消声 段、中效过滤段、杀菌段以及热回收段等， 可通过不同功能段的组合，实现不同的空气 处理要求。组合式空调机对机组的漏风率、 冷桥因子、箱体机械强度等都有较高要求。 广泛应用于办公、宾馆、工厂、体育场所、 会场商场、计算机房、医院、实验室等的舒 适性和工艺性空调系统。
以DDC控制为核心，构建了常用 的空气处理过程的自动控制系统。
水封
当空调机组表冷段处于负压时 A=0.1P+30 (mm) B=0.4A+20 (mm) 当空调机组表冷段处于正压时 A=30 (mm) B=0.1P+30 (mm)
蒸汽加热段 通常使用铜管钢翅片盘管， 接口管为无缝钢管，蒸汽最高 压力0.4MPa 也可是有其它类型 0.4MPa
电加热段 采用不锈钢套翅片管和电热 元件加热空气，在无热水和无 蒸汽源的情况下应用较宜，但 耗电量较大。
加湿段
由于季节变化或工艺的要求提高空气湿度 时，进行空气加湿处理，机组可提供多种 加湿方式： 高压喷雾加湿 干蒸汽加湿 电极式加湿 湿膜加湿
风机段
风机的性能，是指 标准状况即空气在 101.325KPa、温 度为20°C、相对 湿度为50%、密度 为1.2Kg/m³时的状 况，当该状态变化 时，其参数也将随 和微穿孔式消声器两种型式
中间段 为维护保养和检修方便且与 其它功能段配套而设
控制系统
主要功能段描述
混合段 混合段用于不同状态空气的混合， 并控制和调节空气的流量。一般设 有回风口，装有手动或电动风量调 节阀。
空气过滤段 机组标准配 置为板式初效 和袋式中效过 滤器，也可配 置到高效过滤 器。
冷冻水冷却段、 冷冻水冷却段、热水加热段
通常使用铜管铝翅片盘管，也有 钢或不锈钢管钢或不锈钢片等。 铜管铝翅片盘管由紫铜管和波纹 型铝翅片经采用液压涨管工艺制成， 空气在其间流过时为连续湍流，具 有传热效率高的特点
风柜结构与原理
组合式空调机 由各种空气处理功能段组装而成的 一种空气处理设备。适用于阻力大 于100Pa的空调系统。机组空气处 理功能段有：空气混合、均流、过 滤、冷却、一次和二次加热、去湿、 加湿、送风机、回风机、喷水、消 声、热回收等单元体。
组合式空调机分类
组合式空调机：是一种由多种功能段组合而成的空 调机组，从冷（热）源的不同，可将组合式空调机 分为冷冻水式和直接蒸发式两种类型： (1)采用冷冻水（或热水等）作为冷（热）源的组合 式空调机，一般称为组合式空气处理机组（Modular Air Handling Unit或Central-station Air Handling Unit）。组合式空气处理机组是中央空调系统的最 主要的末端设备，它与冷水机组如模块机、螺杆机、 离心机等组成大型中央空调系统。 (2)采用直接蒸发（即压缩机直接制冷）的组合式空 调机，一般设计制造成屋顶机形式，即组合式屋顶 空调机（Modular Rooftop Air Conditioning Unit ）。 组合式屋顶空调机通过外接风管，将处理后的空气 送到需要空调的空间。
