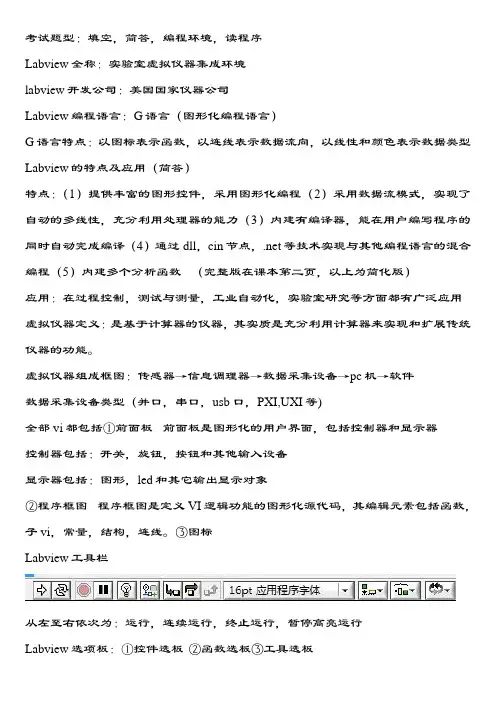

考试题型：填空，简答，编程环境，读程序Labview全称：实验室虚拟仪器集成环境labview开发公司：美国国家仪器公司Labview编程语言：G语言（图形化编程语言）G语言特点：以图标表示函数，以连线表示数据流向，以线性和颜色表示数据类型Labview的特点及应用（简答）特点：（1）提供丰富的图形控件，采用图形化编程（2）采用数据流模式，实现了自动的多线性，充分利用处理器的能力（3）内建有编译器，能在用户编写程序的同时自动完成编译（4）通过dll，cin节点，.net等技术实现与其他编程语言的混合编程（5）内建多个分析函数（完整版在课本第二页，以上为简化版）应用：在过程控制，测试与测量，工业自动化，实验室研究等方面都有广泛应用虚拟仪器定义：是基于计算器的仪器，其实质是充分利用计算器来实现和扩展传统仪器的功能。
虚拟仪器组成框图：传感器→信息调理器→数据采集设备→pc机→软件数据采集设备类型（并口，串口，usb口，PXI,UXI等)全部vi都包括①前面板前面板是图形化的用户界面，包括控制器和显示器控制器包括：开关，旋钮，按钮和其他输入设备显示器包括：图形，led和其它输出显示对象②程序框图程序框图是定义VI逻辑功能的图形化源代码，其编辑元素包括函数，子vi，常量，结构，连线。
③图标Labview工具栏从左至右依次为：运行，连续运行，终止运行，暂停高亮运行Labview选项板：①控件选板②函数选板③工具选板控件选板（表中为所需掌握内容）函数选板工具选板：常用数据类型：布尔量（绿色）字符串（粉红）双精度浮点型（橙色)循环与结构：for循环 While循环条件结构顺序结构事件结构（两循环三结构）for循环中N为总数接线端 i为计数接线端While循环中i为计数接线端为条件接线端条件结构中掌握条件选择器端口（为一个小问号）移位寄存器的作用与概念：移位寄存器是labview循环中的一个附加对象，其功能是将当前循环完成的某个数据传递给下一个循环的开始自动索引：功能是使循环外面的数组成员逐个进入循环框内，或是循环框内的数据累加成一个数组输出到循环框外创建子vi的过程：子VI是供其他VI使用的VI，与子程序类似。
labview面试常用知识
LabVIEW面试常用知识1. 什么是LabVIEW？LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是一种用于数据采集、仪器控制和实验室自动化的图形化编程语言和开发环境。
它由美国国家仪器公司（National Instruments）开发，广泛应用于科学研究、工程设计、测试和教育等领域。
2. LabVIEW的特点•图形化编程：LabVIEW使用图形化的方法进行编程，通过连接不同的图形化元件来完成程序的编写。
这种可视化的编程方式使得开发人员更容易理解和调试程序。
•多平台支持：LabVIEW可在多个操作系统上运行，包括Windows、Mac和Linux等。
•强大的硬件支持：LabVIEW可以与各种硬件设备进行连接和通信，包括传感器、仪器和控制器等。
•丰富的工具库：LabVIEW提供了大量的工具和函数库，开发人员可以快速构建复杂的应用程序。
3. LabVIEW的应用领域•科学研究：LabVIEW常用于科学实验的数据采集、分析和可视化。
•工程设计：LabVIEW可以用于控制各种工程设备和系统，例如机械控制、自动化生产线等。
•测试与测量：LabVIEW广泛应用于各种测试和测量任务，例如信号分析、数据记录和仪器控制等。
•教育培训：LabVIEW作为一种易于学习和使用的编程工具，被广泛应用于工程和科学教育的培训中。
4. LabVIEW的基本概念•VI（Virtual Instrument）：LabVIEW程序的基本单元，类似于函数或子程序。
一个VI包含输入、输出和处理逻辑等部分。
•控件（Controls）：用于接收用户输入的图形界面元素，例如按钮、滑动条等。
•指示灯（Indicators）：用于显示程序运行状态或计算结果的图形界面元素，例如图表、数字显示等。
•连线（Wires）：用于在VI之间传递数据和信号。
连接输入和输出可以构建数据流图，表示数据的传递和处理流程。
清华版LabVIEW教程提纲

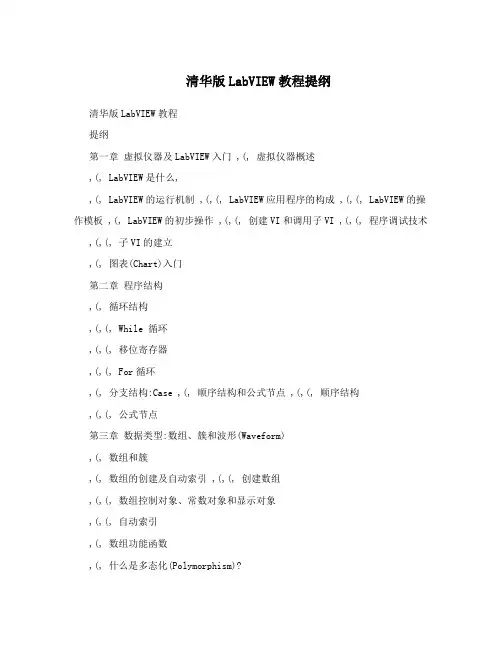

清华版LabVIEW教程提纲清华版LabVIEW教程提纲第一章虚拟仪器及LabVIEW入门 ,(, 虚拟仪器概述,(, LabVIEW是什么,,(, LabVIEW的运行机制 ,(,(, LabVIEW应用程序的构成 ,(,(, LabVIEW的操作模板 ,(, LabVIEW的初步操作 ,(,(, 创建VI和调用子VI ,(,(, 程序调试技术,(,(, 子VI的建立,(, 图表(Chart)入门第二章程序结构,(, 循环结构,(,(, While 循环,(,(, 移位寄存器,(,(, For循环,(, 分支结构:Case ,(, 顺序结构和公式节点 ,(,(, 顺序结构,(,(, 公式节点第三章数据类型:数组、簇和波形(Waveform),(, 数组和簇,(, 数组的创建及自动索引 ,(,(, 创建数组,(,(, 数组控制对象、常数对象和显示对象,(,(, 自动索引,(, 数组功能函数,(, 什么是多态化(Polymorphism)?,(, 簇,(,(, 创建簇控制和显示 ,(,(, 使用簇与子VI传递数据 ,(,(, 用名称捆绑与分解簇 ,(,(, 数组和簇的互换 ,(, 波形(Waveform)类型第四章图形显示,(, 概述,(, Graph控件,(, Chart的独有控件,(, XY图形控件(XY Graph) ,(, 强度图形控件(Intensity Graph) ,(, 数字波形图控件(Digital Waveform Graph),(, 3D图形显示控件(3D Graph)第五章字符串和文件I/O,(, 字符串,(, 文件的输入/输出(I/O) ,(,(, 文件 I/O 功能函数 ,(,(, 将数据写入电子表格文件 ,(, 数据记录文件(datalog file)第六章数据采集,(, 概述,(,(, 采样定理与抗混叠滤波器 ,(,(, 数据采集系统的构成 ,(,(, 模入信号类型与连接方式 ,(,(, 信号调理,(,(, 数据采集问题的复杂程度评估 ,(, 缓冲与触发,(,(, 缓冲(Buffers),(,(, 触发(Triggering) ,(, 模拟I/O(Analog I/O) ,(,(, 基本概念,(,(, 简单 Analog I/O ,(,(, 中级Analog I/O ,(, 数字I/O(DigitalI/O) ,(, 采样注意事项,(,(, 采样频率的选择,(,(,,(,(, 多任务环境,(, 附:PCI-MIO-16E-4数据采集卡简介第七章信号分析与处理,(, 概述,(, 信号的产生,(, 标准频率,(, 数字信号处理,(,(, FFT变换,(,(, 窗函数,(,(, 频谱分析,(,(, 数字滤波,(,(, 曲线拟合第八章 LabVIEW程序设计技巧 ,(, 局部变量和全局变量 ,(, 属性节点,(, VI选项设置第九章测量专题,(, 概述,(,(, 模入信号类型与连接方式,(,(, 信号调理 ,(, 电压测量,(, 频率测量,(, 相位测量,(, 功率测量,(, 阻抗测量,(, 示波器,(, 波形记录与回放 ,(, 元件伏安特性的自动测试 ,(,, 扫频仪,(,, 函数发生器 ,(,, 实验数据处理 ,(,, 频域分析,(,, 时域分析第十章网络与通讯第十一章仪器控制。
虚拟仪器课本知识点整理
虚拟仪器考点整理第三章虚拟仪器基础bVIEW是图形化编程语言和开发环境。
◆LabVIEW :Laboratory Virtual Instrument Engineering WorkbeachbVIEW采用数据流执行顺序，按照每个函数是否数据满足，若满足则执行，若两个函数数据都满足则同时运行3.课程使用LabVIEW版本是8.5版本美国国家仪器公司 National Instrument CorporationbVIEW基于计算机资源第四章LabVIEW基础bVIEW中开发的应用程序被称为VI（虚拟仪器），其扩展名均为vi。
2.VI包括前面板、框图、图标和连接器窗格。
bVIEW包含三个选板：工具选板控件选板函数选板4.控件选板包含前面板所需所有控件：输入控件和显示控件5.快捷方式：Ctrl+ H快捷方式打开帮助窗口Ctrl+对象快速复制对象Ctrl+ E程序框图与前面板快速切换Ctrl+↓单步步入Ctrl+→单步步过Ctrl+↑单步步出F1或者Ctrl+?LabVIEW帮助窗口Ctrl+ C复制Ctrl+ V粘贴Ctrl +Z撤销Back Space或Delete删除Ctrl+ B移除所有的错误连线Ctrl+ L错误列表窗口bVIEW 的基本数据类型◆数值数据类型：浮点数、整数和复数（实部和虚部都是浮点数）。
◆布尔数据类型：真和假两种取值。
7.各种数据类型的特征颜色◆数值类型：浮点类型橙色；整型蓝色。
◆布尔类型：绿色。
◆字符串类型：紫色。
◆数组类型：颜色随着数据类型而变化。
◆簇类型：元素都是数值数据类型棕色；元素不都是数值类型紫色。
第五章VI创建、编辑和调试1.VI调试技术：单步执行设置执行程序高亮探针工具断点2.子VI 比一般VI多图标（辨别功能）和连接器（判别输入端）3.子VI◆输入接线端类型：必须、推荐和可选。
◆必须：必须连接的端子在“即时帮助”窗口中粗体表示，调用子VI时必须有输入数据连线与之相连。
LABVIEW基础必学知识点
LABVIEW基础必学知识点
1. 控件与面板：学习如何在LabVIEW界面上添加控件（如按钮、滑块、文本框等）以及如何自定义面板布局和样式。
2. 数据流编程：熟悉数据流编程的概念及其在LabVIEW中的应用，了
解数据流图的基本结构和运行机制。
3. VI（虚拟仪器）的创建和调用：学习如何创建VI并将其用于调用
和组合成更复杂的程序。
4. 数据类型和数据结构：了解LabVIEW中的不同数据类型（如数字、
字符串、数组等），并学习如何使用数据结构来组织和处理数据。
5. 信号生成与处理：学习如何使用LabVIEW生成和处理模拟和数字信号，包括滤波、傅里叶变换等常用信号处理技术。
6. 串口通信与仪器控制：了解如何使用LabVIEW实现串口通信和控制
外部仪器，如通过串口与硬件设备进行通信或控制。
7. GUI设计和使用事件：学习如何设计漂亮的图形用户界面，并学习
如何使用事件结构实现用户交互和程序响应。
8. 数据存储与读取：了解如何使用LabVIEW将数据存储到文件中，以
及如何读取和处理已存储的数据。
9. 并行编程与多线程：学习如何使用并行编程来提高程序的性能和效率，并了解LabVIEW中多线程的概念和应用。
10. 错误处理和调试：掌握LabVIEW中的错误处理技术和调试工具，以及如何分析并解决程序中出现的错误。
以上是LabVIEW基础必学的知识点，掌握这些知识可以帮助你理解和使用LabVIEW进行数据采集、信号处理、仪器控制等应用。
LabVIEW_复习提纲
bVIEW 中，引入顺序结构的意义？顺序结构的两种形式（平铺 与层叠）
21.子VI 的创建与调用，创建的子VI一般应保存在主调程序的同 一目录下
函数 — 编程 — 应用程序控制 — 退出LabVIEW 13.红绿灯设计和跑马灯设计
LabVIEW 复习提纲
一、知识要点
1.虚拟仪器的主要特点： 2.传统仪器关键是硬件, 虚拟仪器的关键是软件 3.明确虚拟仪器测量系统的基本结构与组成
被
非
电
模
程
屏
测 物 理
学 量 换
数 转
成
换序 设 计Fra bibliotek幕 显 示量
电
学
量
bVIEW称为什么语言，它由几部分构成 ？前、后面板
bVIEW 的前、后面板功能与作用？ bVIEW 中的三种选板：工具选板、控件选板、函数选板 7.前面板提供的控件可以分为：数值（输入、输出）控件、字符
22.表达式节点、公式节点的功能作用 23.属性节节点的功能作用：在程序运行过程中改变控件对象的属
性，通过属性节点来实现 bVIEW 中的局部变量与全局变量的概念，重点掌握局部变量
的应用。 25.在LabVIEW 中，有四种特殊数据类型：数组、簇、字符串数据
与波形数据 在前、后面板创建数组、簇的异同：前为变量、后为常量 26.数组与簇的主要区别 27.建立文件的意义：使计算机处理的数据得以长期保存
二、操作题
1.求 1+3+5+……+N 或者2+4+6+…+N 2.求一组 10 个1-2位随机整数的最大、最小值
LABVIEW复习提纲
第1章
复习提纲
第2章 LabVIEW开发环境
第1章
复习提纲
2.2 LabVIEW编程环境
2.1 LabVIEW编程环境
2.2.1 LabVIEW基本开发平台 使用LabVIEW开发平台编写的程序称为虚拟仪器，简称 VI。VI由以下3部分构成：
前面板： 即仪器界面（用户界面）； 程序框图：定义VI功能的图形化源代码； 图标和连线板：识别VI的接口，以便在创建VI
第1章
复习提纲
（3）数值属性设置
第1章
复习提纲
（4）数值操作节点
第1章
复习提纲
3.2布尔型对象及其操作
1.定义：逻辑型，二值 真（True)或假（False）/ 1或0
真常量（1） 绿色 假常量（0）
第1章
复习提纲
2. 布尔型对象机械动作含义
第1章
复习提纲
3.布尔型对象的操作
函数→编程→布尔
2.2.2 LabVIEW的操作选板 设计一个LabVIEW应用程序，主要利用
LabVIEW提供的操作选板完成。
LabVIEW8.2包含3个操作选板： 工具选板 控件选板 函数选板
第1章
复习提纲
2.2 LabVIEW编程环境
通过 查看→工具选板 打开和关闭。
第1章
复习提纲
第3章 数据对象类型与操作
复习提纲
3. 初始化移位寄存器
第1章
复习提纲
5.2 Case结构(条件结构)
Case 结构是一种多分支程序控制结构，类似 C 语言 的 switch 多分支选择结构或if…then…else语句。
switch(变量) { case 值1： 代码1； break; … case 值n： 代码n； break; default： 语句 N；
天津工业大学 虚拟仪器(labview) 期末考试复习笔记
而决定结束循环的条件；而 While 循环不规定循环次数，其条件选择是根据选择器端子的 条件是否得以满足而决定结束循环的条件。For 循环适合于有限次数的循环操作，而 While 循环适合于根据程序运行过程中逻辑关系或在程序执行中人为地决定循环次数。
2
3.DAQ 程序设计过程中，有两个基本的概念：通道、任务 物理通道：测量或产生信号的终端或引脚； 虚拟通道：实际是一些属性的一个集合，包括名称、物理通道、输入连接、测量 或产生信号的类型等。
4. 任务：在 DAQ-mx 中是一个或多个虚拟通道的集合，包括了通道的时间特性、触发特性 等，一个任务的实质就是一个要执行的测量或产生信号的操作。 5. 信号调理类型：1.放大 2.线性化 3.传感器的激励 4.隔离 6. 数据采集卡性能指标：输入模式、输入范围、分辨率、采样速率、噪声抑制 数据采集系统由被测参数→传感器→信号调理→数据采集卡→计算机组成。 7. 虚拟仪器在使用数据采集卡之前必须运行专用软件 MAX 进行配置，如设置通道名，输 入输出类型，测量类型等。
第七章 1. DataSocket 是 NI 公司提供的一种基于 TCP/IP 协议的网络编程新技术。适用于远程数据 采集、监控和数据共享等应用程序开发。 2. URL 的格式由下列三部分组成：
(1)第一部分是协议 (2)第二部分是存在该资源的主机 IP 地址 (3)第三部分是主机资源的具体地址，如目录和文件名。
7、在 LabVIEW 中有哪三种用来创建和运行程序的摸板?它们都有哪些用途? 答：LabVIEW 中有三种用来创建和运行程序的模板：工具选板，控件选板和函数选板。
labview复习题
一、什么是虚拟仪器虚拟仪器是以计算机为核心，根据用户对仪器的设计定义，用软件实现虚拟控制面板设计和测试功能的一种计算机仪器系统二、什么是虚拟仪器技术？虚拟仪器技术室利用高性能的模块化硬件，结合高效灵活的软件来完成各种测试，测量和自动化的应用三、根据自己的理解谈谈虚拟仪器与传统仪器相比，虚拟仪器的优势在哪里？（P2）（成本，开发时间，功能灵活性，后期维护等方面）1、提供了丰富的图形控件，采用了图形化的编程方法，把工程师从复杂枯涩的文件工程工作中解放出来；2、采用数据流模型，实现了自动的多线程，从而能充分的利用处理器（尤其是多处理器）的处理能力；3、内建有编译器，能在用户编写程序的同时自动完成编译，因此如果用户在编写程序的过程中有语法错误，就能立即在显示器上显示出来；4、通过DLL、CIN结点，ActiveX、.NET或MA TLAB脚本结点等技术，能够轻松实现LabVIEW与其他编程语言的混合编程；5、内建了600多个分析函数用于数据分析的信号处理；6、通过应用程序生成器可以轻松地发布可执行程序、动态链接库和安装包；7、提供了大量的驱动和专用工具，几乎能够与任何接口的硬件轻松连接；8、NI同时提供了丰富的附加模块，用于扩展LabVIEW在不同领域的应用，如实时模块、PDA模块、数据记录与监控（DSC）模块、机器视觉模块与触摸屏模块。
四、Labview作为编程软件有哪些优点？提供了丰富的图形控件，采用了图形化的编程方法。
采用数据流模型，实现了自动的多线程。
自建编译器，能在用户编写程序的同事自动完成编译。
通过DLL、CIN节点、ActiveX、.NET、或MATLAB脚本节点等技术，能够轻松实现LabVIEW与其他编程语言的混合编程。
内建600多个分析函数用于数据分析和信号处理；通过应用程序生成器可以轻松地发布可执行程序、动态链接库或安装包；提供了大量的驱动和专用工具，几乎能够与任何借口的硬件轻松连接；NI同事提供了丰富的附加模块，用于扩展LabVIEW在不同领域的应用，如实时模块，PDA模块。
labview整理
基本知识点1、仪器的四代发展历程:1.模拟仪器2.数字化仪器3.智能仪器4.虚拟仪器2、虚拟仪器可使用相同的硬件系统，通过不同的软件就可以实现功能完全不同的各种测量测试仪器，即软件系统是虚拟仪器的核心，软件可以定义为各种仪器，因此可以说“软件即仪器”。
3、虚似仪器和传统仪器的比较虚拟仪器：开发和维护费用低，技术更新周期短（0.5~1年），软件是关键，价格低开放灵活与计算机同步，可重复用和重配置可用网络联络周边各仪器自动、智能化、远距离传输。
传统仪器：开发和维护费用高，技术更新周期长（5~10年），硬件是关键，价格昂贵，固定，只可连有限的设备功能单一，操作不便。
4、G语言是labview采用的图形化编程的语言，它适用于任何编程任务，具有扩展函数库的通用编程语言。
这些扩展函数库主要面向数据采集、GPIB和串行仪器控制、数据分析、数据显示和数据存储。
5、虚拟仪器：在以计算机为核心的硬件平台上，其功能由用户设计和定义，具有虚拟面板，其测试功能由测试软件实现的一种计算机仪器系统。
虚拟仪器是计算机硬件资源、仪器与测控系统硬件资源和虚拟仪器软件资源三者的有效结合。
6.虚拟仪器的“虚拟”两字主要包含以下两方面的含义:虚拟仪器的面板是虚拟的；虚拟仪器测量功能是通过对图形化软件流程图的编程来实现的。
7.虚拟仪器具有性能高、扩展性强、开发时间少、无缝集成四大优势。
8.虚拟仪器由通用仪器硬件平台和应用软件组成。
硬件平台：计算机和I/O接口设备（PC-DAQ系统、GPIB系统、VXI系统、PXI系统和串口系统）。
软件由2部分组成：应用程序和I/O接口仪器驱动程序。
bview8.5三个关键的新特点在于支持多内核平台、进行多线程并行计算、增强可编程能力。
10、VI包括三个部分：程序前面板、框图程序和图标/连接器程序前面板用于设置输入数值和观察输出量，用于模拟真实仪器的前面板。
在程序前面板上，输入量被称为控制（Controls），输出量被称为显示（Indicators）。
labview教学大纲
labview教学大纲LabVIEW是一种基于图形化编程语言的软件开发环境，广泛应用于工程、科学和教育领域。
它的强大功能和易于使用的特点使得许多人对学习和掌握LabVIEW产生了浓厚的兴趣。
为了帮助初学者快速掌握LabVIEW，制定一份完整的教学大纲是非常必要的。
第一部分：LabVIEW基础知识在这一部分，学生将学习LabVIEW的基本概念和术语。
他们将了解LabVIEW的界面和工具栏，学习如何创建和保存VI（Virtual Instrument）文件，并熟悉LabVIEW的数据流编程模型。
此外，还将介绍LabVIEW的数据类型、变量和表达式，以及如何使用控制结构和循环结构来编写程序。
第二部分：LabVIEW图形化编程在这一部分，学生将深入学习LabVIEW的图形化编程概念和技巧。
他们将学习如何使用LabVIEW的图形化编程元素来构建程序，包括前面板和块图。
学生将学习如何使用控件和指示器来创建用户界面，并了解如何使用连接线和节点来处理数据流。
此外，还将介绍如何使用LabVIEW的函数和模块来扩展程序的功能。
第三部分：LabVIEW数据采集与处理在这一部分，学生将学习如何使用LabVIEW进行数据采集和处理。
他们将学习如何使用传感器和仪器与LabVIEW进行数据交互，并学习如何配置和调整数据采集系统。
此外，还将介绍如何使用LabVIEW进行数据分析和处理，包括滤波、峰值检测和数据拟合等技术。
第四部分：LabVIEW图像处理与机器视觉在这一部分，学生将学习如何使用LabVIEW进行图像处理和机器视觉应用。
他们将学习如何读取和处理图像数据，并了解如何使用LabVIEW的图像处理工具箱进行图像增强、特征提取和目标检测等操作。
此外，还将介绍如何使用LabVIEW进行机器视觉应用，包括物体识别、运动跟踪和图像测量等技术。
第五部分：LabVIEW与硬件控制在这一部分，学生将学习如何使用LabVIEW进行硬件控制和自动化应用。
labview期末考试复习资料
仪器控制面板由计算机软件界面所代替仪器硬件由计算机控制可以用强大的软件去代替传统仪器的某些硬件功能。
软件是虚拟仪器的核心虚拟仪器的优势与特点1.高性能2.扩展性强3.开发时间短4.出色的集成“G”语言是一种图形化的程序语言。
在G语言中程序的执行是依靠数据沿规定路径传递来控制的，这种数据传递称为数据流。
. VI的构成：※前面板（Front Panel）※流程图（Block Diagram）※图标/连结器（Icon/Connector前面板=仪器面板流程框图=仪器内部结构图标/连接口：用于子VI调用在LabVIEW中VI程序的运行是数据流驱动的G语言采用模块化设计的关键是VI的层次化特性。
任何一个VI都可被当作子VI来调用,但只有建立了图标连接器的VI，才能作为子VI，被其它任何一个VI所调用。
图标和连接器是VI 子程序的两个组成部分。
创建子VI有两种方法。
1.任何一个VI都可作为子VI使用，但是需要编辑该子VI的图标和设定连接口（即端口）。
2. 选定部分流程框图程序来创建子VI程序，将自动产生图标和连接口。
LabVIEW的层次窗口，以图形化方式显示VI 和子VI的层次结构For循环要执行预先指定的循环次数。
而While循环只有在条件端口接收到的值为False时才停止循环。
While循环不必知道循环次数。
While循环不满足条件也要执行1次，而For循环当N<1时1次都不执行。
根据编程方便，选择使用。
有些情况两者都可使用。
都可以使用移位寄存器。
（后面将介绍）循环可以嵌套。
移位寄存器存储数据类型:数字、布尔值、字符串、数组等反馈节点和只有一个左端子的移位寄存器的功能完全相同，同样用于在两次循环之间传递数据，它是一种更简洁的表达方式。
波形图表：将数据在图形区实时、逐点地显示，类似于示波器；波形图：对已采集数据进行事后显示处理。
当在一个分支Case创建了输出通道，必须为每一个Case分支分别定义输出通道。
labview重要知识点
1，在LabVIEW的图形显示功能中Graph和Chart是两个基本的概念。
一般说来Chart 是将数据源（例如采集得到的数据）在某一坐标系中，实时、逐点地显示出来，它可以反映被测物理量的变化趋势，（Chart的数据并没有事先存在一个数组中，它是实时显示的，为了能够看到先前的数据，Chart控件内部含有一个显示缓冲器，其中保留了一些历史数据。
这个缓冲器按照先进先出的原则管理，其最大容量是1024个数据点。
）例如显示一个实时变化的波形或曲线，传统的模拟示波器、波形记录仪就是这样。
而Graph则是对已采集数据进行事后处理的结果。
它先将被采集数据存放在一个数组之中，然后根据需要组织成所需的图形显示出来。
它的缺点是没有实时显示，但是它的表现形式要丰富得多。
例如采集了一个波形后，经处理可以显示出其频谱图。
现在，数字示波器也可以具备类似Graph的显示功能。
2，LabVIEW的Graph子模板中有许多可供选用的控件，其中常用的见下表：后处理的结果。
它先将被采集数据存放在一个数组之中，然后根据需要组织成所需的图形显示出来。
）Chart方式尽管能实时、直接地显示结果，但其表现形式有限，而Graph方式表现形式要远为丰富，但这是以牺牲实时为代价的。
3，曲线图例可用来设置曲线的各种属性，包括线型（实线、虚线、点划线等）、线粗细、颜色以及数据点的形状等。
图形模板可用来对曲线进行操作，包括移动、对感兴趣的区域放大和缩小等。
光标图例可用来设置光标、移动光标，帮助你用光标直接从曲线上读取感兴趣的数据。
刻度图例用来设置坐标刻度的数据格式、类型（普通坐标或对数坐标），坐标轴名称以及刻度栅格的颜色等。
（这些设置统一在属性中可以找到）4，Chart 的独有控件：数据显示(Digital Display)选中它，可以在图形右上角出现一个数字显示器，这样可以在画出曲线的同时显示当前最新的一个数据值。
5，我们知道如果控制XY 方向的两个数组分别按正弦规律变化（假设其幅值、频率都相同），如果它们的相位相同，则利萨育图形是一条45度的斜线，当它们之间相位差90度时为圆，其他相位差是椭圆。
labview重要知识点
1，在LabVIEW的图形显示功能中Graph和Chart是两个基本的概念。
一般说来Chart 是将数据源（例如采集得到的数据）在某一坐标系中，实时、逐点地显示出来，它可以反映被测物理量的变化趋势，（Chart的数据并没有事先存在一个数组中，它是实时显示的，为了能够看到先前的数据，Chart控件内部含有一个显示缓冲器，其中保留了一些历史数据。
这个缓冲器按照先进先出的原则管理，其最大容量是1024个数据点。
）例如显示一个实时变化的波形或曲线，传统的模拟示波器、波形记录仪就是这样。
而Graph则是对已采集数据进行事后处理的结果。
它先将被采集数据存放在一个数组之中，然后根据需要组织成所需的图形显示出来。
它的缺点是没有实时显示，但是它的表现形式要丰富得多。
例如采集了一个波形后，经处理可以显示出其频谱图。
现在，数字示波器也可以具备类似Graph的显示功能。
2，LabVIEW的Graph子模板中有许多可供选用的控件，其中常用的见下表：后处理的结果。
它先将被采集数据存放在一个数组之中，然后根据需要组织成所需的图形显示出来。
）Chart方式尽管能实时、直接地显示结果，但其表现形式有限，而Graph方式表现形式要远为丰富，但这是以牺牲实时为代价的。
3，曲线图例可用来设置曲线的各种属性，包括线型（实线、虚线、点划线等）、线粗细、颜色以及数据点的形状等。
图形模板可用来对曲线进行操作，包括移动、对感兴趣的区域放大和缩小等。
光标图例可用来设置光标、移动光标，帮助你用光标直接从曲线上读取感兴趣的数据。
刻度图例用来设置坐标刻度的数据格式、类型（普通坐标或对数坐标），坐标轴名称以及刻度栅格的颜色等。
（这些设置统一在属性中可以找到）4，Chart 的独有控件：数据显示(Digital Display)选中它，可以在图形右上角出现一个数字显示器，这样可以在画出曲线的同时显示当前最新的一个数据值。
5，我们知道如果控制XY 方向的两个数组分别按正弦规律变化（假设其幅值、频率都相同），如果它们的相位相同，则利萨育图形是一条45度的斜线，当它们之间相位差90度时为圆，其他相位差是椭圆。
labview_复习提纲_X
1. 单选题（30）2. 填空题（15分）3. 判断题（25分）4. 读图题（10分）5. 编程题（20分）LabVIEw 复习提纲1. 虚拟仪器的主要特点：2. 传统仪器关键是硬件, 虚拟仪器的关键是软件3. 明确虚拟仪器测量系统的基本结构与组成4. LabVIEW 称为什么语言，它由几部分构成 ？5. LabVIEW 的前、后面板是用来干什么的？6. LabVIEW 中的三种操作模板：工具选版、控件选版、函数选版7. 前面板提供的控件可以分为：数值（输入、输出）控件、字符（输入、输出）控件、布尔（按钮开关）控件、指示灯控件、容器类控件、修饰类控件、图形类（波形图、波形图表、XY 图表） 控件、表格类（表格、列表框、下拉列表）控件、数组与簇类控件等多种类型8. LabVIEW 的后面板函数选板由：程序结构、数值运算、字符串处理、数组与簇操作、比较运算、布尔运算、文件操作以及数学、信号处理、数据通信、互连接口等函数构成9. Express 及其特点（集成度更高、功能更强、使用更简便）10. 在虚拟仪器的前端首先要进行哪两个转换？11. 数据输入控件与显示控件的相互转换12. 一般程序设计的三种基本结构是什么？13. 选择结构的基本组成？分支的添加与应用？多分支的形成？14. 条件循环的基本结构与特点被测物理量 非电学量换成电学量 模数转换 程序设计 屏幕显示15. 计数循环的基本结构与特点16. 计数循环的重复端子（循环变量）的起始值是什么？17. 移位寄存器的功能作用，反馈节点的功能作用，二者的区别与联系18. 传统的编程语言，程序运行是基于程序编码的顺序，是指令驱动的代码流。
LabVIEW 的运行机制是基于数据流的。
19. LabVIEW 中，引入顺序结构的意义？顺序结构的两种形式（平铺与层叠）20. 子VI 的创建与调用，创建的子VI一般应保存在主调程序的同一目录下21. 表达式节点、公式节点的功能作用22. 属性节节点的功能作用(在程序运行过程中改变控件对象的属性，通过属性节点来实现)23. LabVIEW 中的局部变量与全局变量。
