19人教版初中物理第十九章《生活用电》
人教版九年级物理全册第十九章《生活用电》教学教案
人教版九年级物理全册第十九章《生活用电》教学教案我设计这节课的初衷，是希望通过讲解和实践活动，让学生深入了解和掌握生活用电的基本知识和安全用电的原则。
在设计这节课时，我采用了理论讲解和实践操作相结合的方式，希望通过这种思路，让学生能够更直观、更深刻地理解和掌握知识。
本节课的教学目标是让学生掌握家庭电路的组成、电压的概念、触电的急救方法等基本知识，同时培养学生安全用电的意识和习惯。
在教学难点和重点上，我将其放在了家庭电路的组成和电压的概念上，因为这两个知识点是理解其他生活用电知识的基础。
为了更好地进行教学，我准备了相关的教学教具和学具，如电源、电线、灯泡等，同时，我也准备了一些安全用电的宣传资料，以便在课堂上进行教学。
在活动过程中，我会通过一些实例引入课题，让学生了解生活用电的重要性。
接着，我会讲解家庭电路的组成和电压的概念，并通过实际操作，让学生了解触电的急救方法。
我会进行课堂小结，强调安全用电的重要性。
在活动的重难点上，我主要是通过实际操作，让学生了解和掌握家庭电路的组成和电压的概念，同时，我也要求学生在日常生活中，能够做到安全用电。
在课后反思和拓展延伸上，我会要求学生对自己的学习进行反思，看看自己是否真正掌握了家庭电路的组成和电压的概念，同时，我也会让学生在课后，观察和了解生活中的用电情况，提高他们的实践能力。
总的来说，我希望通过这节课，让学生能够真正理解和掌握生活用电的知识，提高他们的安全意识，做到安全用电。
重点和难点解析：在上述教案中，有几个关键的细节是需要我们重点关注的。
我通过实例引入课题的方式，旨在激发学生的兴趣，并让他们了解生活用电的重要性。
这个环节是至关重要的，因为它能够帮助学生建立对课题的兴趣和认识。
讲解家庭电路的组成和电压的概念是本节课的重点。
我将会使用简洁明了的语言，结合实际的操作，让学生直观地理解和掌握这些知识点。
我会特别强调电压的概念，因为它是理解触电事故发生原因的关键。
人教版-物理-九年级全一册-第19章第3节 安全用电
解：由I= U 得
R
R=
3.0V 0.5A=6W Nhomakorabea∴
导线的总长
L=
6W 0.2W/km
=30 km
∴ 短路的位置距离甲地 11
S= 2 L= 2 ×30km =15km
巩固练习
【选择】下列有关“安全用电”的说法正确的是（ BC） A．可以在电线上晾湿衣服 B．使用试电笔时，手指千万不能碰到笔尖 C．发生雷电时，不能在高大的建筑物下躲避 D．家用电器或电线着火时，应该迅速用水来灭火
2、答:（1）不接触低压带电体，不靠近高压带电体，如不触摸工作中 的用电器，不在高压线下放风筝等。（2）更换灯泡、搬动用电器前应 断开电源开关。（2）不弄湿用电器，不损坏绝缘层，如不在电线上晾 衣服，不用湿手扳开关，不用湿布擦工作中的用电器，电线不能放于地 板上等。（4）保险装置、插座、导线、家用电器达到使用寿命应及时 更换，有金属外壳的家用电器外壳一定要接地。
A．使插头的造型更美观 B．插入插座中可更稳固 C．有利于识别火线和零线插脚 D．插入插座时，可确保用电器外壳先接地
背后原因
高压输电铁塔上的防雷导线
小结
1．触电类型
低压触电 高压触电
单线触电 双线触电
高压电弧触电 跨步电压触电
不靠近高压带电器 2．安全用电原则 不接触低压带电体
切断电源 3．急救措施 用绝缘体将触电者与带电体分开
1、因为开关接在火线和灯泡之间，除了控制灯泡的亮熄外， 在开关断开后，后续电路不会与火线连通而有触电的危险。
巩固练习
【填空】家庭电路中，电能表是用来测量电路消 耗 电能 的仪表，空气开关是在电路超负荷运行或发 生 短路 （选填“短路”或“断路”）故障时起保护 作用的装置。
初三物理人教版第19章 生活用电
地线第9课时：家庭用电学习目标1.观察家庭电路的组成，了解各组成部分的作用及连接方法2.知道火线和零线及特点3.通过实验探究，学会使用测电笔辨别火线和零线的方法。
（一）观察家庭电路自主探究、合作交流活动一： 1.探讨家庭电路的基本组成及顺序？2.明确家庭电路中各元件的作用？填一填1.家庭电路的组成①②③④⑤⑥⑦组成.2.各部分的作用①进户线：进户线共两根，一根叫火线,另一根叫线，火线和零线相当于家庭电路中的②电能表：作用是③总开关：作用是④熔断器：作用是⑤插座：作用是活动二：各元件顺序议一议上图中各元件顺序哪些不能颠倒,哪些可以?(二)火线和零线填一填1.火线与大地这间有伏电压,零线和大地这间电压为 ,,家庭电路中有时还有一根线,它是为了防止带金属外壳的家用电器因漏电而造成的事故.活动三：自学教材第112页（观察三线插头与三线插座）按照接线规范将以下三线插座接入电路【练一练】1.参照图15-15，按照接线规范将以下三线插座接入电路零线议一议: 有金属外壳的家用电器为什么要接接地线?(三) 测电笔活动四：了解测电笔构造及使用方法1、自学书本，观察测电笔，写出它的构造：2.测电笔的作用3、测电笔的正确握法：4、使用测电笔辨别火线与零线议一议：1.人能否接触笔尖金属来测量？1.测电笔测量火线时氖管为什么会发光而测零线时氖管为什么不发光?【练一练】在图2所示的电路中，当开关S接通后，电灯L不亮，若用测电笔在A、B、C、D各点检查后，发现B、C、D三点氖泡都发光，在A点氖泡不发光，则可以断定线路故障( ).A．在导线AB段断路B．在导线BC段断路C．在导线CD段断路D．在导线CD段短路【达标测试】1. 正常情况下零线与地之间的电压为____伏，火线与零线之间的电压为____伏。
日常生活中用_______来分辨火线与零线，使用时，______与待测导线接触，_____应与人体接触，如果是火线，观察到的现象是____________。

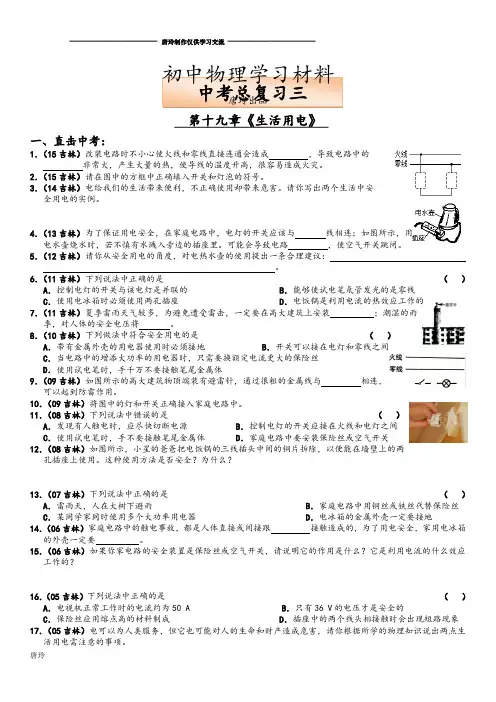

人教版九年级物理 第十九章《生活用电》 .docx
中考总复习三 初中物理学习材料 唐玲出品第十九章《生活用电》一、直击中考：1．（15吉林）改装电路时不小心使火线和零线直接连通会造成 ，导致电路中的非常大，产生大量的热，使导线的温度升高，很容易造成火灾。
2．（15吉林）请在图中的方框中正确填入开关和灯泡的符号。
3．（14吉林）电给我们的生活带来便利，不正确使用却带来危害。
请你写出两个生活中安全用电的实例。
4．（13吉林）为了保证用电安全，在家庭电路中，电灯的开关应该与 线相连；如图所示，用电水壶烧水时，若不慎有水溅入旁边的插座里。
可能会导致电路 ，使空气开关跳闸。
5．（12吉林）请你从安全用电的角度，对电热水壶的使用提出一条合理建议： 。
6．（11吉林）下列说法中正确的是 （ ）A ．控制电灯的开关与该电灯是并联的B ．能够使试电笔氖管发光的是零线C ．使用电冰箱时必须使用两孔插座D ．电饭锅是利用电流的热效应工作的7．（11吉林）夏季雷雨天气较多，为避免遭受雷击，一定要在高大建筑上安装 ；潮湿的雨季，对人体的安全电压将 。
8．（10吉林）下列做法中符合安全用电的是 （ ）A ．带有金属外壳的用电器使用时必须接地B ．开关可以接在电灯和零线之间C ．当电路中的增添大功率的用电器时，只需要换额定电流更大的保险丝D ．使用试电笔时，手千万不要接触笔尾金属体9．（09吉林）如图所示的高大建筑物顶端装有避雷针，通过很粗的金属线与 相连，可以起到防雷作用。
10．（09吉林）将图中的灯和开关正确接入家庭电路中。
11．（08吉林）下列说法中错误的是 （ ）A ．发现有人触电时，应尽快切断电源B ．控制电灯的开关应接在火线和电灯之间C ．使用试电笔时，手不要接触笔尾金属体D ．家庭电路中要安装保险丝或空气开关12．（08吉林）如图所示，小星的爸爸把电饭锅的三线插头中间的铜片拆除，以便能在墙壁上的两孔插座上使用。
这种使用方法是否安全？为什么？13．（07吉林）下列说法中正确的是 （ ）A ．雷雨天，人在大树下避雨B ．家庭电路中用铜丝或铁丝代替保险丝C ．某同学家同时使用多个大功率用电器D ．电冰箱的金属外壳一定要接地14．（06吉林）家庭电路中的触电事故，都是人体直接或间接跟 接触造成的，为了用电安全，家用电冰箱 的外壳一定要 。
人教版初中物理九年级第十九章《生活用电》测试题(含答案)
九年级物理第十九章《生活用电》测试题（含答案）姓名：班级：得分：一、单项选择题（每小题3分，共45分）1、在如图所示的家庭电路中，闭合开关S，灯泡不能发光，用试电笔检测双孔插座左右两孔，氖管都发光。
若电路中只有一处故障，则发生故障的是（）A．插座发生短路1 B．灯泡发生短路C．de间断路1 D．ef间断路2、2022年新冠疫情期间，各学校积极开展了“停课不停学”线上教学活动，老师们当上了“网络主播”。
小明在家上网课时突然断电，通过检查发现空气开关跳闸了，于是他分析可能是以下几种原因导致跳闸，其中不可能的是（）A．可能是房间电灯开关短路了B．可能是家人启用了大功率用电器C．可能是弟弟不小心把水洒在插排上了D．可能是电线绝缘层破了火线零线相碰了3、如图所示是某同学家的电路简化图，下列说法中正确的是（）A．电能表的读数为 1234kW•hB．控制灯泡的开关和灯泡的位置可以互换C．将试电笔插入三孔插座的甲孔中，氖管可以发光D．用户保险熔断一定是因为家庭电路中发生了短路4、如图所示是检测电路故障时使用的测电笔内部构造图，下列关于测电笔的说法正确的是（）A．测电笔中的高电阻可以用铁丝代替B．氖管发光时测电笔接触的是火线C．使用测电笔时手只能接触绝缘体D．氖管发光时没有电流通过人体5、下列家庭电路的连接图中，连接正确且符合安全用电的是（）A．B．C．D．6、一款塔式多孔插座如图所示，其技术参数为：最大电压250V，最大电流10A，关于该插座，下列说法正确的是（）A．插座通电后可用湿布擦去表面灰尘B．插座内只连接火线和零线，即可连接使用三脚插头的用电器C．当多个用电器插入该插座时，各用电器之间相互不影响D．标有“220V 3000W”的电热水器可使用该插座7、小明在家里看电视时突然断电，通过检查发现空气开关跳闸了。
对于以上情景，下列说法正确的是（）A．空气开关可以代替漏电保护器发挥作用B．家庭电路安装空气开关是防止漏电而采取的安全措施C．空气开关跳闸后，应立即合上D．空气开关跳闸的原因可能是电线绝缘层破了，导致火线与零线相碰了8、下列现象中：①短路、②开关中的两个线头相碰、③电路中增加了大功率的用电器、④灯丝烧断，可能引起家中保险丝熔断的是（）A．①②2B．②③2C．①③2D．②④9、当前，为了进一步改善学生学习环境，在宜昌市所有学校实施“清凉工程”，即在教室安装空调。
新人教版九年级物理全册第十九章《生活用电》第3节《安全用电》PPT课件
；
二是电路 用电器的总功 率过大 。理论依
据：I
P U
。
保险丝是用电阻比较大 、熔点比较低 的铅 锑合金制作的。把保险丝或空气开关接在 电路中，可以保证电路中 电流过大时 ，
自动切断电路 ，起到保险的作用。
电的危害
不懂得安全用电知识就容易造成触电身亡、 电气火灾、电器损坏等意外事故，所以， “安 全用电，性命攸关”。
解：通过人体的电流
I=
பைடு நூலகம்U R
=
36V 5000Ω
=7.2mA＜100mA
因此安全电压为不高于36V的电压。
一、电压越高越危险
1．电对人体造成的伤害程度与通过人体电流的 大小及持续时间有关。
1 mA电流通过人体 10 mA
感觉发麻 人手难于摆脱
100 mA
很短时间使人心跳停止
2．触电电流大小由人体电阻和加在人体两端的 电压决定。
想一想： 怎 么 了 ？
想一想：
怎 么 办 ？
安全用电原则
不接触低压带电体； 不靠近高压带电体。
想想议议
除了图示的几种情况外，还有哪些情况可能引 起触电？
几种容易 引起触电 的情况
三、安全用电原则
1．家庭电路中防止触电措施 开关必须接在火线上； 螺丝口灯泡，尾部接火线； 有金属外壳的电器，外壳要接地。
雷电是一种什么现象？有哪 些危害？应该如何防雷呢？
四、注意防雷
雷电是大气中一种剧烈的放 电现象。云层之间、云层和大 地之间的电压可达几百万伏至 几亿伏，放电时的电流可达几 万安至十几万安，产生很强的 光和声。云层和大地之间的放 电如果通过人体，能够立即致 人死亡，如果通过树木、建筑 物，巨大的热量和空气的振动 都会使它们受到严重的破坏。
新人教版物理中考复习第十九章《生活用电》
新人教版物理中考复习第十九章 《生活用电》
(1)甲图：使用绝缘皮破损的导线,可能造成
,使
自动切断电路;
(2)乙图：多个大功率用电器同时使用一个插座,使电路中电
流
,使
自动切断电路。若保险装置失效,很
可能会引起火灾;
(3)丙图：电动机的金属外壳没有接地,使
构成闭合
(3)不同粗细的保险丝的额定电流_不__同__,当通过它的电流_小__于__ _或__等__于__额定电流时,保险丝正常工作;当电流_大__于__额定电流、 达到或超过它的熔断电流时,保险丝熔断切断电路。 (4)_不__能__(选填“能”或“不能”)用铜丝、铁丝等导线代替保 险丝。
新人教版物理中考复习第十九章 《生活用电》
第十九章 生 活 用 电
新人教版物理中考复习第十九章 《生活用电》
知识点1 课标要求
家庭电路 了解家庭电路
新人教版物理中考复习第十九章 《生活用电》
1.家庭电路的组成：如图
新人教版物理中考复习第十九章 《生活用电》
2.各组成部分的作用及连接： (1)进户线：_火__线__和_零__线__,它们之间的电压是 _2_2_0_V_。如图,用_试__电__笔__辨别。当笔尖接触 _火__线__时,氖管发光;当笔尖接触_零__线__时,氖管 不发光。 (2)电能表：用来显示所消耗的_电__能__。 (3)总开关：控制家庭电路的_通__断__。
新人教版物理中考复习第十九章 《生活用电》
知识点2
安全用电
课标要求 有安全用电和节约用电的意识
1.保险丝： (1)材料：用电阻_比__较__大__、熔点_比__较__低__的铅锑合金制成。 (2)作用：当电流_过__大__时,由于温度升高而熔断,从而切断电路, 起到保护作用。
2023-2024学年人教版九年级物理第19章《生活用电》综合测试卷及答案解析
2023-2024学年九年级物理第19章《生活用电》综合测试卷一、选择题（每小题3分，共30分）1．小刚家中的几盏电灯突然全部熄灭了，检查保险丝发现并未烧断，用测电笔测试各处电路时，氖管都发光．他对故障作了下列四种判断，其中正确的是（）A．灯泡全部都烧坏B．进户零线断路C．室内线路发生短路D．进户火线断路2．家庭电路中，下列操作符合要求的是（）A．输电线进户后，应先接电能表B．家庭电路的开关，接在零线或火线上都可以C．使用试电笔时，手指不能碰到笔尾金属体，以免发生触电事故D．空气开关跳闸后，应立即合上3．下列说法正确的是（）A．家里熔丝熔断，一定是电路超负荷运行造成的B．开关短路也会造成熔丝熔断C．使用测电笔时，手一定要与笔尖的金属电极接触D．电饭锅用三脚插头和三孔插座，是为了防止锅体漏电造成触电事故4．下列做法符合安全用电常识的是（）A．雷雨天在树下避雨B．用湿抹布擦发光的灯泡C．多个用电器同时工作D．将冰箱的金属外壳接地5．小陈学完初中的电学知识，恰逢家中电灯不亮，他兴冲冲地拿起试电笔测试如图中的a、b、c、d四点时，四点氖管都发光，请你帮他分析可能发生的故障是（）A．电灯的灯丝断了B．a、d之间某处断路C．b、c之间某处断路D．b点到进户线的零线某处断路第5题图第7题图第9题图6．晚上昊昊想用台灯照明看书，把台灯的插头插入插座后，当闭合开关时，室内所有用电器全部停止工作．用测电笔测双孔插座的两个孔时，氖管都不发光，则故障可能是（）A．插座短路B．灯座短路C．进户零线断路D．台灯灯丝熔断7．如图所示是某同学设计的家庭电路，电灯开关已断开．下列说法正确的是（）A．灯泡和两孔插座是串联的B．试电笔接触M点，氖管不发光C．开关和三孔插座的连接都是错误的D．试电笔插入两孔插座的左孔，氖管发光8．下列有关生活用电常识的认识中，正确的是（）A．用电器的金属外壳不需接地B．搬动电器前，应将电源断开C．电灯的开关接在零线上D．保险丝熔断后用铜丝代替9．关于如图所示的三孔插座，下列说法正确的是（）A ．插孔a 与地线相连B ．插孔b 与地线相连C ．插孔c 与地线相连D ．插孔c 与火线相连10．小椿同学设计了一种照明电路，其设计要求是：用两个开关控制一盏灯，两个开关同时闭合灯才能发光，只闭合其中任意一个开关，灯都不能发光．下面四幅电路图中，既符合上述要求，又符合安全用电要求的是（ ）二、填空题（每空1分，共24分）11．家里某用电器发生短路，熔丝立即熔断，用下列方法进行检测，如图所示，断开所有用电器的开关，用一个普通的白炽灯L 作为“校验灯”，与熔断的熔丝并联，然后只闭合S 、S 1，若 L 发出暗红色的光（发光不正常），说明L 1 ；只闭合S 、S 2，若L 正常发光，说明L 2 ，若此时L 无反应，说明L 2 ．（选填“正常”、“短路”或“断路”）．12．家庭电路中开关和它所控制的电灯是 联；将电冰箱的三脚插头插入三孔插座中，这样做可以让它的金属外壳与插座中的 （填“火”、“零”或“地”）线相连，防止发生触电事故．13．小明给手机充电时，刚把充电插头插入插座，家里空气开关就跳闸了．小明猜想原因可能是插头内部 导致火线和零线相接触，从而使干路 过大，空气开关跳闸．14．在家庭电路中冰箱与空调是 （选填“并”或“串”）联的；为了安全起见，灯的开关应连接在（选填“火”或“零”）线上，为了防止雷击，高大建筑物顶端应安装 ．15．家庭电路中接触会引起触电事故，而靠近高压线和高压设备处也会引起的触电事故，因此，安全用电的基本原则是：① ，② ．16．如图所示为一盏台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的 （选填“C”或“D”）插脚接火线，该灯泡正常工作一段时间后，灯丝热的发红，而与之相连的导线却几乎不发热，这说明电流通过导体时产生的热量与 有关．17．家庭电路中空气开关的作用是 ，当电路中发生短路或 时会引起空气开关跳闸．18．在家庭电路中，用测电笔辨别输电线时，能使氖管发光的是 线（选填“火”、“零”或“地”）．为确保安全用电，控制用电器的开关必须安装在 线上，电饭锅、电冰箱等使用三孔插座，其中一个插孔能将用电器的金属外壳与 线连接起来．借助电能表测量家庭中电吹风的额定功率，小明还需要一个工具（或器材）是 ．19．我国家庭电路的电压是 ．如图所示为家庭电路常用的两种墙壁开关，其按钮可绕面板内某轴转动．根据你的生活经验，你认为较易损坏，这是因为按动这种开关的 较小，按动需要的力较大，墙壁开关应与所控制的电灯 联．A B C D 第11题图 第16题图第19题图三、计算题（共12分）20．现代家庭电器化程度越来越高，用电安全是一个十分突出的问题．下表提供了一组人体电阻数据．如图所示，用电器R接在电压为220V的电源上时，消耗电功率是1100W，电路中还有额定电流为10A 的熔丝．求：测量项目完全干燥时出汗或潮湿时手与手之间的电阻200kΩ5kΩ手与脚之间的电阻300kΩ8.8kΩ手与塑料鞋底之间的电阻8000kΩ10kΩ（1）只有用电器R接入电路时，通过熔丝的电流为多少A．（2）一个潮湿的人，赤脚站在地上，由于不小心，手接触火线，发生触电事故，则通过人体的电流是多少A（上表电阻数据适用此人）．（3）熔丝不会“救”人命的原因是什么？四、简答题（每小题3分，共6分）21．商场中，一位顾客和一位卖微波炉的售货员出现了不同意见．售货员说，微波炉很省电，用它加热食品花不了多少电费；顾客说，微波炉很费电，他家的微波炉一开就“烧保险”．他们各是从什么角度说的？应该怎样用科学术语表达他们的意思？22、小明同学发现洗衣机用的是三脚插头如图所示，其铭牌上标有“10A250V”字样，问：（1）其中的“10A”表示什么意思？（2）标有“E”字的插脚比其它两脚稍长一些，有什么好处？五．作图与实验探究题（共28分）23．（4分）图甲是某宾馆的房卡，它相当于一个开关．只有房卡插入卡槽里，房间内的灯和插座才能工作．图乙是房间内已经连好的部分电路图，S1是房卡开关，S2是控制灯L的开关．为使灯和插座正常工作，请将图乙中的电路图补充完整．第23题图第24题图24．（5分）如图所示，请利用“光控开关”（天黑时才自动闭合）和“声控开关”（有人走动发出声音时才自动闭合）设计“智能化”楼道照明电路，用笔画线代替导线将图中元件接入电路．25．（8分）利用电流的热效应，家庭电路中加入了熔丝．（1）家庭电路中的熔丝熔断，可能的原因是（填写序号）：①使用的用电器总功率过大；②拉线开关中两根导线的线头相碰了；③插座中的两根导线的线头相碰了；④灯丝烧断了．（2）熔丝是由电阻率较大、熔点较的铅锑合金制成的；同一个家庭电路中，熔丝（选填“太粗”或“太细”）容易断，理由是．26．（8分）小明想在家里安装一盏照明灯，他设计的电路如图所示．图中虚线框A和B两个位置应该接开关和电灯，那么开关应接在（填写“A”或“B”）处．小明请电工师傅正确安装完毕，闭合开关，电灯不亮．电工师傅用试电笔分别测试电灯两接线处和插座的两孔时，试电笔的氛管都发光，则可能是电路的段发生（选填“断路”或“短路”）故障，站在地上的人用于直接接触f点时，他（选填“会”或“不会”）触电．27．（3分）小明家买了一台“220V1500W”的热水器，由于安装的位置离固定插座太远，便到商店买了标有“220V6A”字样的多功能插座、标有“220V10A”字样的双脚插头以及导线，组装了一个多孔的移动插座．请问：（1）这台热水器与其他家用电器之间的连接方式；（2）从安全用电的角度指出这个移动插座存在问题的两个地方并说明原因：①；②．参考答案一、选择题1、B2、A3、D4、D5、D6、B7、C8、B9、C 10、B二、填空题11、正常；短路；断路；12．串；地．13．短路；电流．14．并；火；避雷针．15．①不接触低压带电体；②不靠近高压带电体．16、D；电阻．17、保护电路；总功率过大．18、火；火；地；秒表．19、220V；甲；力臂；串.三、计算题20、解：（1）∵P=UI，∴I===5A；（2）由表中数据得出潮湿时，手与脚之间的电阻R′=8.8kΩ=8800Ω，I′= = = 0.025A；（3）由（2）可知发生触电时，通过人体的电流远小于保险丝熔断电流（10A），即：人已触电，但保险丝未断，所以熔丝不会“救”人命．答：（1）只有用电器R接入电路时，通过熔丝的电流为5；（2）一个潮湿的人，赤脚站在地上，由于不小心，手接触火线，发生触电事故，则通过人体的电流是0.025；（3）通过人体的电流远小于保险丝熔断电流，人已触电，但保险丝未断．四、简答题21、答：顾客是从电功率的角度说的；微波炉的电功率较大，由公式I=可知，工作时通过的电流较大，容易使保险丝熔断，这就是顾客所说的“费电”．售货员是从电能角度说的；通常情况下，微波炉的工作时间较短，由公式W=Pt可知，微波炉消耗的电能不多，这就是售货员所说的“省电”．22、答：（1）铭牌上标有“10A250V”字样，其中的“10A”表示允许通过的最大电流为10A．（2）标有“E”字的插脚为接地线，比其它两脚稍长一些．这样插插头时能使家用电器的金属外壳先接地，拔插头时能使金属外壳后离开地线，即使家用电器因绝缘不好“漏电”，也会使电流通过导线导入大地，人也就不会触电．五、作图与实验探究题23、24、25、（1）①③；（2）低；太细；熔丝太细，电阻较大，故当电流相同时，根据焦耳定律可知，电阻大的产生的热量多，越容易烧断26、B；gf；断路；会．27、（1）并联；（2）①插座：允许通过的电流小于热水器正常工作时的电流；②插头：两脚插头没有接地线．。
人教版九年级物理(初中)第十九章 生活用电(共3节)
第1节家庭电路第十九章生活用电人教版九年级物理（初中）我们家中的空调、电视、电冰箱、手机、油烟机、微波炉、电饭锅、热水壶、洗衣机、电脑、.....都离不开电，电是怎样送到家，又怎样分配到用电器的？我们家里用的电是怎样从电厂输送进来，又怎样提供给用电器的？从发电厂到用户的送电过程示意图1.由进户线、电能表、总开关、保险装置、用电器、导线等组成。
零线地线闸刀开关开关..220V火线零线火线电能表保险丝两孔插座电灯...三孔插座2.家庭电路的电路图（1）电能表①作用：测量用电器消耗电能的多少。
②安装：安装在干路上，总开关之前。
③读数：前后两次读数之差；红色方框中(最后一位)是小数。
如图：3135.7 kw ·h3.各部分的作用（1）作用：：控制整个电路的通断（2）总开关：电源线静触头动触头（2）安装：串联在干路中；闸刀开关安装时，静触头一定要在上边，切不可倒装。
（3）保险装置-----熔丝①作用：②材料：③选用：选用额定电流等于或稍大于最大的工作电流规格的保险丝，不能用铜丝或者铁丝代替。
电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。
由电阻率较大、熔点较低的铅锑合金制成。
插入式保险盒闸刀开关保险丝①作用：控制整个电路的通断，以便检测电路更换设备。
（4）保险装置-----空气开关电路中电流过大时，空气开关自动断开，切断电路，俗称跳闸。
空气开关②安装：家庭电路的干路上，空气开关的静触点接电源线二、火线和零线1.进户线：为用户提供电能来源2.试电笔（1）作用：辨别火线和零线。
（2）种类:笔形测电笔螺丝刀形测电笔（3）构造：（4）测试原理氖管中充有稀薄的氖气，两端是两个金属电极。
当电极间的电压达到一定值时，氖气会导电。
当电流从一个电极流到另一个电极时，氖气会发光。
如果试电笔的氖管发光，则被测导线是火线；如果试电笔的氖管不发光，则被测导线是零线。
为什么手触笔尾金属体时氖管会发光，而人不会触电呢？验电笔的电路中串联一个几兆欧的电阻. 笔尖接触火线时，220V 的电压加在测电笔和人体构成的串联电路上，通过氖管和人体的电流小于：,这个电流可以使氖管发光，但对人体是没有危害的.6220V 0.22mA 10U I R ===Ω（5）使用方法:用手接触笔尾的金属体、笔尖金属体接触被测导线。
人教版初中物理九年级全册第十九章生活用电课件
220 50 1400 1800
（1）空调工作时应选用图F19-15中的_______三_______ 孔插座。
（2）空调正常制冷时电流是多大？连续正常制冷30 min消耗多少千瓦时的电能？（结果保留两位小数）
（3）这些电能若用于加热水，加热器的热效率为80%， 能使50 kg、20 ℃的水温度升高多少？［水的比热容c水 =4.2×103 J/（kg·℃）］ 答案：（2）6.36 A 0.7 kW·h （3）9.6 ℃
16. 如图F19-14所示，A为一根5 A的保险丝，B、C均为3 A的保
险丝。 R1＝21 Ω，R2＝18 Ω。 当S断开时，通过R1的电流为2.4 A。 求当S闭合时:
（1）流过A保险丝的电流为多大？ （2）哪根保险丝有可能熔断？该 根保险丝应该选用表中直径为多大 的保险丝？
答案：（1）5.2 A（2）A 1.26 mm
18.小翔的爸爸出差带回一个“快热式电热水器”，准备安装在家 里的电路中，图F19-16是电能表照片的截图和其标牌上的部分内 容。则：
（1）假如该热水器正常工作，通过的电流为多大？（结果 均保留一位小数） （2）如果该热水器直接安装到家里本来的电路中行吗？写 出一种可能出现的问题？
答案：（1）36.4 A （2） 不能直接连入原电路中。可能出现的问题有： 烧坏导线、烧坏保险丝、烧坏电能表、 引起火灾或者空气开关跳闸等。
10. 请将如图F19-10所示的电路补画完整，要求在图中① 和②的缺口处罚别画出开关或灯泡的电路符号，并把③ 处的三孔插座连入电路。 如答图F19-1所示。
11. 小刚的爸爸在自家盖的房间里安装了一盏“220 V 100 W”的 顶灯和一盏“220 V 5 W”的壁灯。 他打算把这两盏灯并联，然 后另用一个普通的拉线开关S2同时来控制两灯。 但接完后，合 上开关S1，拉线开关S2仍然断开时，发现壁灯亮，顶灯却很暗。 他接着合上拉线开关S2，结果壁灯灭，顶灯很亮，再断开拉线 开关S2，又恢复了原状。试在图F19-11中画出他错接的电路图。
人教版九年级课本物理19章生活用电
图19.1-3
三线插头和漏电保护器
洗 衣 机、 电 冰 箱 等 用 电 器 的 电 源 插 头 有 三 条
E
L
N
线（图 19.1-4），其中一条接火线（通常标有“L”
字样），一条接零线（标着“N”），第三条线标着 “E”，它是做什么用的？
总 开 关 的 后 面 是 保 险 装 置。 熔 丝（ 俗 称 保 险 丝）是简易保险装置，装在保险盒内。电流过大时
第十九章 生活用电 105
熔丝会熔化，切断电路，对用电器起到保护作用。 进
户
现在新建居民楼电路中的保险装置一般采用空 线 气开关，空气开关安装在电能表后，如图 19.1-1 所 示。当电路中的电流过大时，空气开关自动断开， 切断电路，俗称跳闸。在找出电流过大的原因并把 问题解决之后，重新闭合空气开关就可以了。
P = UI，可以得到
I
=
P U
家庭电路的电压是 220 V，所以通过这台空调
的电流
I1
=
P1 U
=
1 000 W 220 V
=
4.5
A
（2）增加这台空调后，明明家的用电器总功率
变为 6 600 W，总电流为 I = P = 6 600 W = 30 A < 40 A U 220 V
所以，从电能表使用的角度考虑，可以安装这 样一台空调。
相连。
在 家 用 电 路 中， 知 道 进 户 的 两 条 线 哪 条 是 火
线、哪条是零线非常重要。常用的方法是用试电笔
来判断。
一种试电笔的构造如图 19.1-2 所示。氖管中充
人教版九年级物理下册第19章生活用电PPT教学课件
讲授新课
练一练
空气开关和漏电保护器在电路中分别起什么作 用？这样安装有什么好处？
空气开关的作用： 当电路中的电流超过规定大小时， 空气开关会自动断开，切断电路，从 而保护电路。
漏电保护器的作用： 如果人站在地上不小心接触了火 线，电流经过人体流入大地，这时， “漏电保护器”会迅速切断电路，对 人身起到保护作用。
课堂小结
家庭电路的组成：进户线、电能表、等等 家庭电路的安装 插座和各用电器并联 开关接在火线上 试电笔：作用、结构、使用方法
家 庭 电 路
三线插座：左零又火中接地 漏电保护器
随堂训练
1.关于家庭电路，下列说法中不正确的是（ C ）
A.电能表用来显示用户所用的电能，应安装在干路上
B.保险丝安装在总开关后，当电路中有大电流通过时会熔断
讲授新课
1.试电笔 （1）作用：辨别火线和零线。
（2）构造：
氖管 电 阻
弹簧
笔尾金属体
笔尖金属体 试电笔实物图
讲授新课
(3)使用方法: 测电笔，要用手接触笔尾的金属体，笔尖接触电
线，如果氖管发光，表明接触的是火线，如果氖管不
发光，表明接触的是零线
试电笔的正确使用！
讲授新课
错误的使用方法
危险！会触电！
C.开关与用电器并联 D.总开关千万不能倒装，其静触头应在上面 2.小强同学在学习安装照明电路时，由于操作不规范，导致
开关中两个接线柱接到了一起，这样产生的后果是（ D ）
A.灯不能正常发光 B.保险丝迅速熔断 C.开关依然起作用 D.灯总是亮着
随堂训练
3.李刚家的灯不亮了，它使用试电笔检查时发现试电笔的氖 管仍能发光，保险丝和灯泡都完好，分析此故障的发生原 因可能是（ D ） A.停电了 B.进户的火线断了
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
19人教版初中物理第十九章《生活用电》知识点总结1、家庭电路(1)家庭电路的组成：进户线、电能表、总开关、保险丝（空气开关也叫做短路器）、用电器、插座导线等组成。
①进户线的作用：把电源连接到用户。
A进户线：进户线有两根，其中一根叫做端线，另一根叫做零线。
B、端线也叫做火线，带电，对地电压为220V。
C、零线也叫做地线，不带电。
D、零线、火线的判别用试电笔，使用时，手按住笔卡，用笔尖接触被测的导线（手指千万不能碰到笔尖），如果氖管发光，那根导线就是火线，不发光则是零线。
注：试电笔中的电阻阻值非常大，它和人体串联后接到220V的电路中，在串联电路中电压的分配和串联的电阻成正比而试电笔中的电阻远远大于人体的电阻，所以绝大部分电压加在试电笔电阻两端，加在人体两端的电压远远小于36V，所以人接触试电笔是安全的。
即试电笔中的电阻起到人体保护安全的作用。
②电能表的作用：测量用户消耗消耗多少电能的仪器。
③总开关：控制用户的所有用电器的工作状态，即用电器的通与断。
④保险丝（空气开关）：当电路中的电流达到危险程度前自动切断电路。
A、保险丝的作用：保险丝是由电阻率大、熔点低的铅锑合金制成的。
当电流过大时保险丝会熔化，切断电路。
B、空气开关的作用：当电路中电流过大时空气开关会自动断开切断电路。
⑤用电器的作用:消耗电能。
⑥插座的作用：把移动用电器连或固定用电器接到电源上。
⑦导线：输送电能。
(2)三线插头和三线插座①三线插头：三线插头是一根火线的接线柱（L）、一根零线的接线柱(N)、一个接地线的接线柱此接线柱最长(E)，此接线柱接在用电器金属外壳上。
三线插头的作用是更好的保护工作人员使用外带金属壳的家用电器的安全，以防工作人员在使用过程中漏电触电时导致死亡事故的发生。
②三线插座如图所示。
L③连接时一定要求接，千万不能接错。
(3)漏电保护器的作用:通过检测电路中零线和火线中电流大小差异来控制开关N的。
当火线中漏电时（即人单线触电时）通过进户线的电流大，而进户线的地线电流小，引起漏电保护器铁芯上磁场变化，而自动关掉开关，切断电路。
起到保护人体安全的作用。
2、家庭电路中电流过大的原因(1)电路中电流过大的原因之一是连入家庭电路中用电器的功率过大。
根据公式I U P ⨯=导出UP I =，因为U=220V 保持不变所以当P 增大，电流也增大。
(2)电路中电流过大的原因之二是电路发生短路。
根据公式RU I =可知，U=220V 保持不变，当电路发生短路时，R 非常的小，所以引起电流过大。
(3) 保险丝如何“保险”：保险丝和导线串联，当电路发生短路时，导线的电阻远远小于保险丝的电阻，根据焦耳定律Rt I Q 2=可知，在相同时间内，电阻越大，产生的热量越多，所以在保险丝上瞬间产生大量的热，保险丝熔断，把电路断开，起到“保险”作用。
注：不能用铜丝、铁丝等其它金属代替保险丝；保险丝的选用等于或稍大于电路中规定的额定电流。
电路中导线规格的选用标准为稍大于电路中规定的额定电流，不能小于。
3、安全用电(1)对于人体的安全电压不高于36V 。
(2)对于人体的安全电流即人体能自己摆脱带电体的电流是8～10mA 。
(3)对于人体来说电压越高越危险。
根据欧姆定律RU I =可知，当R 一定时电压越高，电流越大。
我国家庭电路的电压为220V ，动力电压380V ，高压输电线路高达10～500KV ，这些电压都远远超出了安全电压，一旦发生触电，就会有生命危险，所以要远离高压带电体。
(4)常见的触电类型①家庭照明电路触电类型（低压触电）A 双线触电也叫做零线触电：人体的一只手接触火线，另一只手接触零线，这样在人体、导线和电网中的供电设备就构成了闭合电路，大量电流流过人体，就会发生触电事故，是严重的触电事故。
（简记手到手触电）B 单线触电也叫做大地触电：人的一只手接触火线，脚且站在大地，导线、人体、大地和电网中的供电设备构成了闭合回路，电流通过人体，发生触电事故，比双线触电较轻。
（简记手到脚触电）②高压触电类型A 高压电弧触电：人体离高压电较近，即使不接触，由于高压电场的作用，也会造成触电事故。
（简记非接触触电）B 跨步触电：如果高压线掉落到地上，当人经过这个区域时，两脚之间存在相当高的电压，电流从一条腿流入，另一条腿流出，造成触电事故。
（简记脚到脚触电）C发生触电事故处理：千万不要用手去拉触电的同伴，要立即切断电源即尽快使触电者脱离电源；摆脱电源后，进行必要的急救，同时尽快通知医务人员抢救。
(5)安全用电原则①不接触低压带电体，不靠近高压带电体。
②在检修电路、更换用电器时要先断开电源开关。
③不弄湿用电器，不损坏绝缘层。
④及时更换电路中所有以达到使用寿命的元器件。
(6)避雷针（也叫做引雷针）的作用：避雷针可以把云层上聚集的大量电荷导而形成较大的电流导入大地，对高层建筑或人不构成危险，不会打在房屋或附近人的身上，保证了人或其它建筑物的安全。
每一个避雷针只能保护一定面积的建筑。
对于较大的建筑物也需要竖起几条避雷针。
※(7)白炽灯的连接方法：火线零线并排走，零线直接进灯头接在灯头的螺丝口上，火线接在开关上接在灯头的尾部上，经过开关进灯头。
人教版初中物理第十九章《生活用电》单元练习题一、单项选择题：1、如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常发光拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光．则可以判断出电路的故障是（ ）A ．电热壶所在电路的B 、D 两点间断路B ．插座的接地线断路C ．电路的C 、D 两点间导线断路D ．电路的A 、B 两点间导线断路2、某家庭电路的组成如图所示，下列说法正确的是（ ）A ．图中的三个插座是串联的B ．控制灯泡的开关要接在零线与灯泡之间C ．彩灯接入电路后都不亮，是由于其中的一个小彩灯短路D ．有金属外壳的家用电器必须使用三孔插座，以确保安全3、关于家庭电路，下列说法正确的是（ ）A ．家庭电路的电压是220VB ．家庭电路中，几盏发光的灯泡是串联的C ．对人体安全电压是36 VD ．电压表不可以直接接到电源的两极上4、在家庭电路中，插座、螺口节能灯和开关的连接正确的是（ ）1题图2题图 4题图5、下列有关安全用电的说法中，正确的是（）5题图6、家庭电路中的保险丝熔断了，以下原因中不可能的是（）A.家庭中用电器的总功率过大B.电灯开关中的两根导线相碰C.保险丝的规格不合适，熔断电流太小D.插头中的两根导线相碰7、关于家庭电路，下列说法中正确的是（）A．在家庭电路中，同时工作的用电器越多，总电阻越大B．家庭电路中总电流过大，是由于电路中用电器的实际功率过大引起C．家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器D．电炉工作时，电炉丝热的发红，而连接电炉的导线并不太热，是因为导线的电阻比电炉丝的电阻小8、以下做法中，符合安全用电原则的是（）A．熔丝熔断后，用铜丝来代替B．将家用电器的金属外壳接地C．用湿布擦抹电器D．小区停电，不切断总开关就进行电路维修9、小明家装修房屋需要购买导线，关于导线种类的选择，最恰当的是（）A．强度大的铁丝 B．细小价格较便宜的铝丝C．粗一点的铜丝 D．性能稳定的镍铬合金丝10、家庭电路中的保险丝烧断了，原因可能是（）A．电路短路 B．有人触电 C．灯泡的灯丝断了 D．零线出现断路11、下列说法符合安全用电常识的是（）A.可以把用电器的三脚插头改为两脚插头接在两孔插座上使用B.家庭电路中控制灯泡的开关接在火线或零线上都可以C.使用试电笔时笔尖应该接触被测导线，手指按住笔尾金属体D.发现有人触电时应迅速用手把他拉离带电体12、关于家庭安全用电，下列说法不正确的是（）A ．使用验电笔时，手不要接触笔尾金属体B ．一旦发生触电事故，应先切断电源再进行抢救C ．通常情况下更换灯泡时要先断开灯泡所在支路的开关D ．同时使用大功率用电器前，必须先考虑电能表、空气开关等的承受能力13、“珍爱生命、注意安全”是同学们日常生活中必须具有的意识，下列说法中错误的是（ ）A ．如果发生触电事故，应立即切断电源，然后施救B ．打雷下雨时，不能站在大树下避雨C ．严禁攀爬输电铁塔D ．许多家用电器在没有三孔插座的情况下，可以把三脚插头上最长的插头去掉，插入二孔插座中使用14、洗衣机、空调、电冰箱等家用电器都使用三孔插头、插座，如图所示，插座中有一个孔是用来接地的。
如果在你家中这个孔没有接地，将会发生的现象是（ ）A ．家用电器消耗的电能会增加B ．家用电器不能正常工作C ．家用电器的使用寿命会缩短D ．人接触家用电器外壳时有可能发生触电事故15、下列做法中符合安全用电规范的是（ ）A ．控制电灯的开关可以接在零线上B ．为了操作安全，电能表要接在总开关后面C ．洗衣机的金属外壳接地D ．使用试电笔时手指不能碰到笔尾金属体二、多项选择题：16、图是某同学家的家庭电路的部分电路图，下列说法中正确的是（ ）A ．家庭电路中使用的是交流电，电压是220V ，频率是50HzB ．丁灯的安装及开关的连接是正确的C ．两孔插座和三孔插座的连接都是正确的D ．用试电笔正确接触M 和N 点时，试电笔的氖管均不发光17、关于家庭电路，下列说法中正确的是（ ）14题图16题图A. 应将控制用电器的开关接在火线上B. 熔丝熔断一定是电路中某处发生短路C. 螺丝口灯座的螺旋套，只准接在零线上D. 有金属外壳的家用电器，其插座应安装接地线18、生活中由于用电安全意识不够常会引发火灾，对生命和财产造成极大的危害，以下不符合安全用电原则的是（）A、电器停止使用或停电时不拔出插头B、为图方便可以私拉乱接电气线路，增加线路负荷C、电气线路老化后要及时更换D、可以用钢、铁、铝丝等代替保险丝19、下列说法正确的是（）A. 电路中，把正电荷定向移动的方向规定为电流方向B. 家庭电路中的电灯、插座、彩色电视机、等电器设备之间的连接方式是并联C. 家庭电路中的电压是380VD. 晚上，当家庭电路中的所有用电器都工作时，电路中的电流最小20、家庭电路中的熔丝烧断了，原因可能是（）A．灯泡的灯丝烧断了 B．使用了功率过大的用电器C．用电器发生短路 D．电路中接入了一个台灯21、一只小鸟落在11万伏的高压输电线上，虽然通电的高压线是裸露的电线，但小鸟两脚站在同一根高压线上仍安然无恙，下列哪种说法是不正确的（）A．鸟有耐高压的天性B．鸟脚是干燥的，鸟的身体不导电C．鸟两脚间的电压几乎为零D．鸟体电阻极大，所以无电流通过小鸟22、家庭电路中的保险丝烧断了，其可能原因是 ( )A．开关里的两个线头相碰了B．灯座里的两个线头相碰了C．室内所有电灯都开了D．进户线的绝缘皮破了，并且两条导线相碰23、下列处理用电事故的措施中，正确的是（）A．有金属外壳的家用电器如果没有接地，其外壳一定要接地B．电器失火时，先用泡沫灭火器灭火，再切断电源C．空气开关跳闸时，应立即使空气开关复位，再进行检修D．遇到有人触电时，先切断电源，后将人拉开进行抢救24、安全用电的原则是（）A．不接触低压带电体 B．不靠近高压带电体C．防止绝缘部分破损 D．避免电线跟其他金属物接触．25、关于家庭电路，下列说法中正确的是( )A．在家庭电路中，同时工作的用电器越多，总电阻越小B．家庭电路中总电流过大，是由于电路中用电器的实际功率过大引起的C．家庭电路中不安装保险丝，发生短路时，会因为通过用电器的电流过大而烧毁用电器D．电炉子工作时，电炉丝很热，而连接电炉子的导线并不太热，是因为导线的电阻较小三、填空题：26、我国家庭电路的电压是_______V，现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表的_______（选填“前面”、“后面”、“前后都可以”）27、电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。
