建筑给水排水工程(第六版)期末考试重点

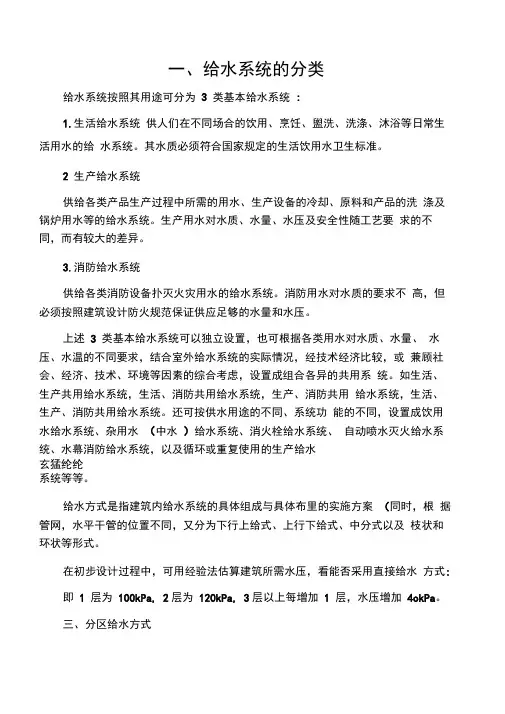

1.1给水系统分类和组成1、给水系统分类：【要求：水质、水压、水量、水温】3种基本的给水系统：生活给水系统、生产给水系统、消防给水系统2、给水系统的组成：引入管、给水管道、给水附件、给水设备、配水设施、计量仪表3、水表节点：指装设在引入管上的水表及其前后设置的阀门和泄水装置的总称。

当建筑物只有一条引入管时，宜在水表井中设旁通管。

4、给水管网包括：干管、立管、支管、分支管5、目前我国给水管道管材可采用钢管、铸铁管、塑料管和复合管；各管材的特点如下：（1）钢管：耐压、抗振性能好，单管长，接头少，重量比铸铁管轻螺纹连接、焊接、法兰连接镀锌钢管（螺纹连接，沟槽式卡箍连接）防止焊接时锌层破坏。

非镀锌钢管（2）铸铁管：性脆，重量大，耐腐蚀，经久耐用，价格低承插连接（3）塑料管：耐化学腐蚀性能强，水流阻力小，重量轻运输安装方便，节省钢材，节约能源螺纹连接，挤压夹紧连接，法兰连接，热熔合连接，电容合连接，粘接连接。

（4）钢塑：兼有钢管与塑料管的优点6、埋地给水管：塑料给水管，有衬里的铸铁给水管，经可靠防腐处理钢管室内给水管道：塑料给水管，塑料和金属复合管，铜管，不锈钢管及经可靠防腐处理的钢管连接卫生器具的给水支管：聚乙烯的铝塑复合管（耐压强度好，耐热，可曲绕和美观的优点）生产和消防栓给水管：非镀锌钢管，给水铸铁管自动喷水灭火系统的给水管：镀锌钢管，镀锌无缝钢管7、过载流量（Qmax）：水表在规定误差限内使用的上限流量100Kpa过载时：水表水头损失螺翼式：10Kpa8、常用流量（Q n）：水表在规定误差限内允许长期通过的流量，数值为Q n=1/2Qmax1.2给水方式给水系统所需的压力H：（n为层数）当n=1时H=100Kpa 当n≥2时H=120+40*(n-2)Kpa 基本形式：1、依靠外网压力的给水方式（1）直接给水方式：适用于室外给水管网的水量，水压在一天内均能满足用水要求的建筑（2）设水箱的给水方式：宜在室外给水管网供水压力周期性不足时采用2、依靠水泵升压给水方式（1）设水泵的给水方式：宜在室外给水管网的水压经常不足时采用（2）设水泵，水箱的给水方式：宜在室外给水管网压力低于或经常性不满足建筑内给水管网所需的水压，且室内用水不均匀时使用（3）气压给水方式（分为变压式和定压式两种）：宜在室外给水管网压力低于或经常不能满足建筑物内给水管内所需水压，室内用水不均匀，且不宜设置高位水箱时采用。

（4）分区给水方式：当室外给水管网的压力只能满足建筑下几层供水要求时，可采用。

在高层建筑中常见的分区给水方式有：1）水泵并联分区给水方式2）水泵串联分区给水方式3）水泵供水减压阀分区给水方式一般规定：卫生器具给水配件承受的最大工作压力不得大于0.60Mpa；高层建筑生活给水系统各分区最低卫生器具配水点处静水压不宜大于0.45Mpa；特殊情况不宜大于0.55Mpa；对净水压力大于0.35Mpa的入户管（或配水横管），宜设减压或调压措施。

（5）分质给水方式：根据不同用途所需的不同水质，分别设置独立的给水系统1.3给水管道的布置与敷设 枝状：单向供水，供水安全可靠性差，但节省管材，造价低； 1、管道的布置形式 （一般建筑） （供水可靠程度） 环状：管道相互连通，双向供水，安全可靠但管线长、造价高； 水平管的敷设：上行下给、下行上给、中分式 暗装：管道不影响室内美观，整洁，施工复杂，维修困难，造价高。

2、管道敷设 明装：安装维修方便，造价低，管道影响美观，表面易结露、积灰尘。

3、管道敷设的要求：室外埋地引入管要防止地面活负载和冰冻的破坏，其管顶覆土厚度不宜小于0.7m ，并应敷设在冰冻线以下0.15m 处。

（小区给水管排水管也是）4、管道防护：腐蚀、防冻防露、防漏、防振2.1 给水系统所需水压额定流量：满足卫生器具和用水设备用途要求而规定的，其配水口在单位时间流出的水量最低工作压力：各种配水装置为克服给水配件内摩阻、冲击及流速变化等阻力，其额定出流流量所需的最小静水压力最不利配水点：给水系统水压如能够满足某一配水点的所需水压时，则系统中其他用水点的压力均能满足，则称该点为给水系统中的最不利配水点2.2 给水系统所需水量Q d =mq d Q p =Q d /T K h =Q h /Q p Q h =Q p *K h Qd 最高日用水量，L/d ；m 用水单位数，人或床位数，每班人数qd 最高日生活用水定额，L/(人*d)、L/(床*d)或L/(人*班) Qp 平均小时用水量，L/h T 用水时间Kh 小时变化系数Qh 最大小时用水量，L/h2.3 给水设计秒流量1、生活给水设计秒流量计算公式： g N α0.2q g = L/s α系数（根据用途）N g 计算管段的卫生器具给水当量总数 b n q⋅⋅=∑00g q q 0同类型的一个卫生器具给水额定流量L/s n 0同类型卫生器具数 b 卫生器具的同时给水百分数2.5 〖贮水池〗当资料不足时，生活（生产）调节水量（Qb-Qj ）Tb 可以不小于建筑最高日用水量的20%-25%计，居住小区的调节水量可以不小于建筑最高日用水量的15%-20%计。

Qb 水泵出水量 Qj 水池进水量 Tb 水泵最长连续运行时间 〖吸水井〗有效容积应大于最大1台水泵3min 的出水量。

2.6 水质污染的现象及原因：1、管网污染：供水管网在输水过程中由于管道老化腐蚀、渗漏等因素造成的水质污染。

2、回流污染：无防倒流污染措施时，非饮用水或其他液体倒流入生活给水系统，污染水质。

形成回流污染的主要原因是：（1）埋地管道或阀门等附体连接不严密 （2）放水附件安装不当（3）饮用水管与大便器（槽）连接不当 （4）饮用水与非饮用水管道直接连接3、贮水过程污染：贮水池（箱）的制作材料或防腐涂料选择不当，若含有有毒物质，逐渐溶于水中导致水质污染。

4、微生物污染：水在贮水池（箱）中停留时间过长，余氯耗尽，微生物繁殖使水腐败变质。

5、其他由于设计不合理，施工安装或管理等使用不当而造成的污染。

如下（1）位置或连接不当（2）设计缺陷 （3）材料选用 （4）施工问题 （5）管理不善6、水质防护措施：（1）出水口高出承接用水容器溢流边缘的最小空气间隙，不得小于出水口公称直径的2.5倍（2）埋地式生活饮用水贮水池周围10m 以内，不得有化粪池，污水处理构筑物，深水井垃圾堆放点等污染源。

周围2m 内不得有污水管和污染物。

（3）当生活饮用水水池（箱）内的贮水，48小时内不能得到更新时，应设置水消毒处理装置。

2.7 技术措施1、住宅、旅馆、医院 0.3~0.35Ma办公楼因卫生器具较少，且使用不频繁，故卫生器具配水装置处的静水压力可略高些， 宜为0.35~0.45MPa.2、高层建筑给水系统竖向分区的基本形式：（1）串联式（100m 以上） （2）减压式（3）并联式（100m 以下）3.1 1、水在消防系统里的作用：（1）水是不燃液体，在与燃烧物接触后会通过物理、化学反应从燃烧物中摄取热量，对燃烧物起到冷却作用；（2）同时水在被加热和汽化的过程中所产生的大量水蒸气，能够阻止空气进入燃烧区，并能稀释燃烧区内氧的含量从而减弱燃烧强度；（3）另外经水枪喷射出来的压力水流具有很大的动能和冲击力，可以冲散燃烧物使燃烧强度显著最弱。

2、消火栓给水系统的组成：水枪、水带、消火栓、消防管道、消防水池、高位水箱、水泵接合器及增压水泵.3、消防水池：贮存火灾持续时间（住宅2h ）内的室内消防用水量。

4、消防水箱：贮存10min 的室内消防用水量。

5、消火栓间距布置：（1）建筑高度m 24≤且体积35000m ≤的1支水枪的充实水柱达到同层内任何部位。

（2）其他民用建筑应保证每一个防水分区同层有2支水枪的充实水柱同时达到任何部位。

（3）消火栓口距地面安装高度为1.1m ，栓口宜向下或与墙面垂直安装。

每条水带的长度不应大于25m 。

6、消防给水管道的布置：（1）对于多层民用建筑和其他厂房（仓库），检修关闭阀门后，停止使用的消防竖管不超过1根，但管网设置的竖管超过3根时，可关闭2根。

对应于单层厂房（仓库）和公共建筑，检修停止使用的消防栓不应多于5个。

7、消防水池的补水时间不宜超过48h ，对于独立石油库区，不应超过96h ，当体积大于500m ³时，应分设两个能独立使用的消防水池 3.3 自动喷水灭火系统1、湿式自动喷水灭火系统：管网中充满有压水，当建筑物发生火灾，火点温度达到开启闭式喷头时，喷头出水灭火。

2、干式自动喷水灭火系统：管网中平时不充水，充有有压空气（或氮气），当建筑物发生火灾火点温度达到开启闭式喷头时，喷头开启，排气、充水、灭火。

3、预作用喷水灭火系统：管网中平时不充水（无压），发生火灾时，火灾探测器报警后，自动控制系统控制阀门排气、充水，由干式变为湿式系统。

4、雨淋喷水灭火系统：喷头常开，当建筑物发生火灾时，由自动控制装置打开集中控制闸门。

5、水幕系统：喷头沿线状布置，发生火灾时主要起阻火、冷却、隔离作用。

3.5 水喷雾灭火系统（与消防中水作用区分）：利用水雾喷头把水粉碎成细小的水雾滴之后喷射到正在燃烧的物质表面，通过表面冷却、窒息以及乳化、稀释的同时作用实现灭火。

3.81、高层建筑消防给水系统：当消火栓给水系统中，消火栓口处压力超过1.0Mpa、自动喷水灭火系统中管网压力超过1.2Mpa时，则需分区供水，否则消防给水系统压力过高。

2、水箱的设置高度应满足最不利喷头处工作压力不低于0.05Mpa和建筑高度不超过100m，最不利点消火栓静水压不低于0.07Mpa或建筑高度超过100m，最不利点消火栓静水压不低于0.15Mpa的要求。

3、消防给水系统的设置：（1）在高级旅馆、重要办公楼、一类建筑的商业楼、展览馆、综合楼和消防高度超过100m的其他高层建筑内，均应增设消防卷盘（自救式小口径消火栓设备），该设备操作方便，便于非专职消防人员在火灾初起时及时救火，以防止火势蔓延，提高灭火成功率。

（2）防止超压的措施：a 多台水泵并联运行；b 选用流量—扬程曲线平缓的消防水泵；c 合理地确定分区范围和布置消防管道；d 提高管道和附件的承压能力；e 在消防给水系统中设置安全阀或设水泵回流管泄压。

4.1 排水系统的分类和组成生活排水系统和工业废水排水系统又分为合流制和分流制两种体制。

4.4 选择排水系统1、污废水的性质：（1）当两种生产污水合流会产生有毒有害气体和其他难处理的有害物质时→分流排放（2）与生活污水性质相似的生产污水可以和生活污水→合流排放（3）不含有机物且污染轻微的生产废水可排入雨水排水系统2、污废水处理程度：污染物种类相同，但浓度不同的两种污水宜分流排除。

3、污废水综合利用的可能性和处理要求：（1）工业废水中常用含有回收利用的贵重工业用原料，为减少环境污染，变废为宝，宜采用→清浊分流，分质分流（否则会影响回收价值和处理效果）。
