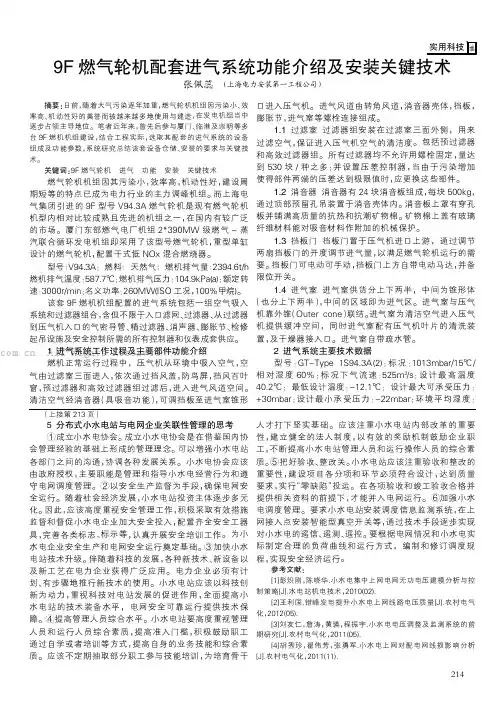

9F燃气轮机配套进气系统功能介绍及安装关键技术

（上接第213页）摘要:日前，随着大气污染逐年加重，燃气轮机机组因污染小、效率高、机动性好的美誉而被越来越多地使用与建造，在发电机组当中逐步占领主导地位。

笔者近年来，曾先后参与厦门、临港及崇明等多台9F 燃机机组建设，结合工程实际，选取其配套的进气系统的设备组成及功能参数，系统研究总结该套设备仓储、安装的要求与关键技术。

关键词:9F 燃气轮机进气功能安装关键技术燃气轮机机组因其污染小，效率高，机动性好，建设周期短等的特点已成为电力行业的主力调峰机组。

而上海电气集团引进的9F 型号V94.3A 燃气轮机是现有燃气轮机机型内相对比较成熟且先进的机组之一，在国内有较广泛的市场。

厦门东部燃气电厂机组2*390MW 级燃气-蒸汽联合循环发电机组即采用了该型号燃气轮机，重型单缸设计的燃气轮机，配置干式低NOx 混合燃烧器。

型号：V94.3A；燃料：天然气；燃机排气量：2394.6t/h 燃机排气温度：587.7℃；燃机排气压力：104.9kPa(a)；额定转速：3000r/min；名义功率：260MW(ISO 工况，100%甲烷)。

该套9F 燃机机组配置的进气系统包括一组空气吸入系统和过滤器组合，含但不限于入口滤网、过滤器、从过滤器到压气机入口的气密导管、精过滤器、消声器、膨胀节、检修起吊设施及安全控制所需的所有控制器和仪表成套供应。

1进气系统工作过程及主要部件功能介绍燃机正常运行过程中，压气机从环境中吸入空气，空气由过滤室三面进入，依次通过挡风盖，防鸟屏，挡风百叶窗，预过滤器和高效过滤器组过滤后，进入进气风道空间。

清洁空气经消音器（具吸音功能），可调挡板至进气室锥形口进入压气机。

进气风道由转角风道，消音器壳体，挡板，膨胀节，进气室等螺栓连接组成。

1.1过滤室过滤器组安装在过滤室三面外侧，用来过滤空气，保证进入压气机空气的清洁度。

包括预过滤器和高效过滤器组。

所有过滤器均不允许用螺栓固定，量达到530块/种之多；并设置压差控制器，当由于污染增加使得部件两端的压差达到极限值时，应更换这些部件。

9FA燃机性能介绍

9FA燃机介绍9FA燃机的研发历程美国GE公司于二十世纪八十年代中期投入了大量资金，进行F型燃气轮机的开发研制，主要是将飞机发动机的先进技术和部件移植到工业和发电用燃气轮机上，从而使其性能大幅度提高。

GE公司于1987年制成了首台60Hz的MS7001 F型燃气轮机发电机组，输出功率135.7MW，发电效率32.8%。

接着，GE公司与GEC Alsthom公司联合开发，通过MS7001 F型燃气轮机的模化放大，模化系数1.2，制成了50Hz的MS9001 F 型燃气轮机发电机组，输出功率212.2MW，发电效率34.1%。

其燃气轮机的所有部件，除轴承和燃烧室以外，都是按1.2的比例进行模化放大。

第一台MS9001 F型燃气轮机发电机组于1991年8月在美国南卡罗莱纳州的格林维尔（Greenville）厂制造成功并满意地运行。

接着，GE公司又将其MS7001 FA型燃气轮机模化缩小，模化比2/3，于1995年末研制成70MW等级的MS6001 FA型燃气轮机，通过齿轮箱减速，用于50Hz/60Hz发电。

GE公司还与其意大利的伙伴新庇隆公司联合开发了50Hz的9EC型燃气轮机发电机组，该机组结合了9E燃气轮机的设计和9F型燃气轮机的透平段技术，使9E型燃气轮机发电机组的性能有了较大幅度的提高。

烧天然气时，9EC型机组的额定功率达169MW，发电效率35%，首台9EC型发电机组于1996年秋天制成。

9F型燃气轮机的结构和性能1．9FA型燃气轮机的结构点击查看清晰大图以上是9FA型燃气轮机的纵剖面图。

该机组为典型的单轴结构，与传统的9E型燃气轮机相比较，省去了一个中间轴承，三支承变成了双支承。

动力输出由透平排气端（热端）改变为压气机进气端（冷端）。

透平改变为轴向排气，有利于与余热锅炉的连接。

其控制系统应用GE公司的Speedtronic MKV，有三冗余度，由3台计算机分担燃气轮机的控制职能，三冗余的计算机或传感器之一发生故障时，内部的表决逻辑将透平控制重新定向于两台能工作的计算机和传感器，因而有较高的可靠性。

9F燃机结构PPT学习课件

厂家：GE(通用电气)公司额定转速：3000r/min 轴承数量：2
2020/3/2
4
GE公司燃机的发展
5
9FA燃气轮机
2020/3/2
6
三性能参数
压气机动叶级数压气机静叶级数
压比额定转速简单循环出力（MW）简单循环净效率联合循环出力（MW）联合循环净效率排气流量（Kg/S）排气温度（℃）燃烧室数量
瓦振
轴振探针位置
2020/3/2
30
轴向位移
1.2 压气机缸和压气机排气缸
压气机缸是压缩空气的部位，材料为球墨铸铁。压气机排气缸材料为CrMoV或NiCrMo。压气机气缸内壁装有0-12级静叶，压气机排气缸内壁装有13-17级静叶和两级出口导向叶片（EGV1、EGV2），它们共同组成压气机的静子。压气机缸有两级抽气，共8个抽气孔，允许抽出第9级和第13级前的空气。抽出的空气除了用于冷却第二级和第三级透平喷嘴外，还在机组启动和停机时将抽气放掉，防止压气机发生喘振。
8
9FA燃机整体尺寸：10.5*5*5（m），重约290吨。本体包括：进气缸、压气机缸、压气机排气缸、透平缸、透平排气缸。轴承及轴承座包括在进气缸和透平排气缸里，共有2个轴承，机组底座通过4个支撑和机组相连。压气机18级，燃气透平3级，转子为分布拉杆式转子，其首级叶顶圆周方向线速度为390m/s，压气机最大叶顶直径为2480mm；压气机动静叶片均为扭叶片，动叶全部为燕尾型叶根；静叶0到4级为燕尾型叶根并带有齿环，5到16级为T形叶根，压气机出口有2级整流导叶。
2020/3/2
25
2020/3/2
推力瓦块
座环
26
均衡板
020/3/2

9FA燃气轮机压气机首级动叶改造分析

实体模型。由于Ｓｌ９单元具有较高的精度，ｏｄ２ｉ而且
叶片本身的造型比较复杂，应用软件自动划分单故元功能，采用Ｓｌ９ｏｉ２单元进行网格划分，元数量ｄ单为６４５节点数量为１２。叶片有限元网格图见３，２９９图１叶片工作转速下数值模拟计算的ＶｎＭｉｓ，ｏｓ应ｅ力见图２，叶片工作转速时的径向变形见图３。
由于机组在工作过程中可能出现超转速运转的情况，以还需要对改造后的叶片在超转速下的应所
用ＮＭＥＡ软件的ＩＧＡｔｒＵＣＧ／ｕｏｉ块自动生成。Ｇｄ模
力和变形情况进行核算。超速转速为１５１％工作转速，３４０／ｉ。超转速下计算采用的计算方法即５ｒｍｎ如２１．部分所述。叶片的ＶｎＭｓ应力见图７叶ｏｉｓｅ，片的径向变形见图８由图７可以看出，超转速。在
分布拉杆式转子，首级叶片的叶顶最大直径为其２４０ｍ，８ｍ叶顶的圆周方向线速度为３９／，顶８ｍｓ叶
收稿日期：０１— ４— ７改稿日期：０１— ５一ｌ２１００２１０Ｏ作者简介：金大力（９０一），，１８男硕士，秦皇岛人。
文献标识码：Ｂ文章编号：０９—２８（０１０００— １０８９２１）４— ０４４０
中图分类号：Ｋ７．Ｔ４４８
燃气一蒸汽联合循环发电装置作为一种高效、

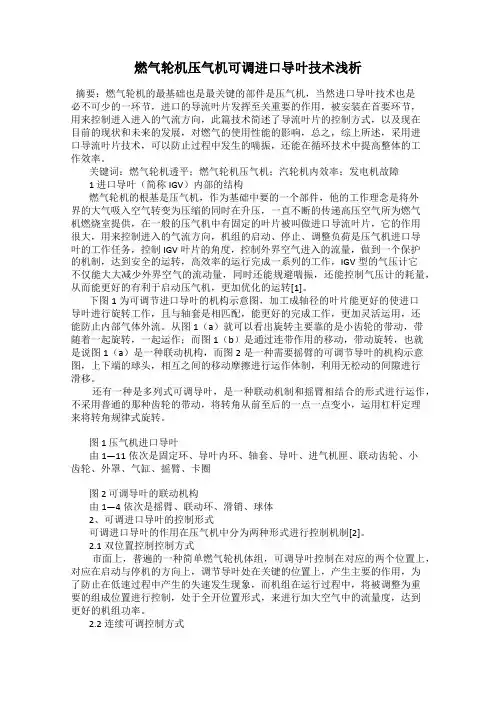

燃气轮机压气机可调进口导叶技术浅析
