基于分布式DTU环网柜在线监测系统设计 时悦
一种环网柜智能在线检测方案

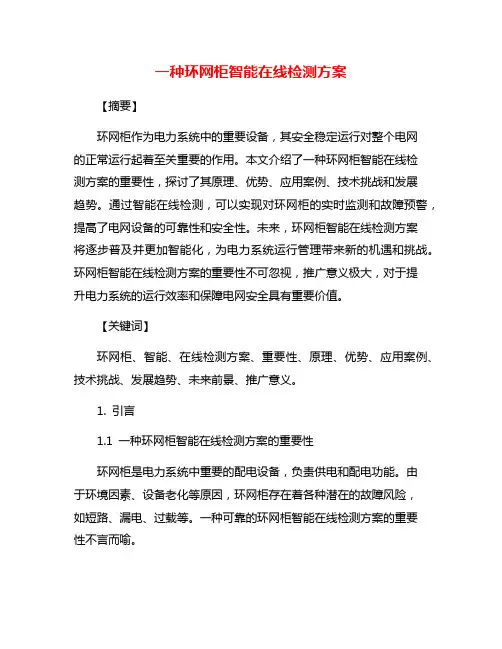

一种环网柜智能在线检测方案【摘要】环网柜作为电力系统中的重要设备，其安全稳定运行对整个电网的正常运行起着至关重要的作用。
本文介绍了一种环网柜智能在线检测方案的重要性，探讨了其原理、优势、应用案例、技术挑战和发展趋势。
通过智能在线检测，可以实现对环网柜的实时监测和故障预警，提高了电网设备的可靠性和安全性。
未来，环网柜智能在线检测方案将逐步普及并更加智能化，为电力系统运行管理带来新的机遇和挑战。
环网柜智能在线检测方案的重要性不可忽视，推广意义极大，对于提升电力系统的运行效率和保障电网安全具有重要价值。
【关键词】环网柜、智能、在线检测方案、重要性、原理、优势、应用案例、技术挑战、发展趋势、未来前景、推广意义。
1. 引言1.1 一种环网柜智能在线检测方案的重要性环网柜是电力系统中重要的配电设备，负责供电和配电功能。
由于环境因素、设备老化等原因，环网柜存在着各种潜在的故障风险，如短路、漏电、过载等。
一种可靠的环网柜智能在线检测方案的重要性不言而喻。
环网柜智能在线检测方案可以实现对环网柜的实时监测和诊断，及时发现故障并采取相应的措施，提高了电网的可靠性和稳定性。
通过对环网柜各部件的数据采集和分析，可以实现预测性维护，延长环网柜设备的使用寿命，降低维护成本。
环网柜智能在线检测方案还可以提高工作效率，减少人工干预，提升电力系统的自动化水平。
尤其在大规模电力系统中，智能在线检测方案可以为系统运行提供更精准的数据支持，提高了整个系统的运行效率和安全性。
一种环网柜智能在线检测方案的重要性在于它可以提升电力系统的可靠性、稳定性和运行效率，降低维护成本，延长设备的使用寿命，对于保障电力系统正常运行具有重要意义。
2. 正文2.1 环网柜智能在线检测方案的原理环网柜智能在线检测方案的原理是通过在环网柜内部安装传感器和监测设备，实时监测环网柜内部的电气参数和运行状态。
传感器可以监测电流、电压、温度、湿度等参数，并将这些数据通过通信设备传输到监控中心或云端平台进行分析和处理。
一种环网柜智能在线检测方案
一种环网柜智能在线检测方案随着智能电网建设的推进，环网柜作为配电网的重要组成部分，需要具备在线监测功能，以实现对环网柜的状态及运行情况的及时了解和监控。
本文将介绍一种环网柜智能在线检测方案。
一、方案背景环网柜是电力配电系统中的重要设备，主要用于实现电能的输入、输出、配电管理和故障隔离等功能。
传统的环网柜在运行过程中，需要人工巡视和定期维护，存在工作量大、效率低、监测不及时等问题。
为了解决这些问题，需要引入智能在线检测技术，实现对环网柜状态的实时监测和故障的快速定位。
二、方案介绍该方案主要由传感器、数据采集装置、通信模块、数据中心和终端客户端等组成。
传感器负责读取环网柜中的各种参数，如电流、电压、温度等，数据采集装置负责采集传感器数据，并通过通信模块将数据上传至数据中心。
数据中心负责存储、处理和分析环网柜数据，并将结果反馈给终端客户端，以实现对环网柜的在线监测。
具体的方案如下：1. 传感器选择：针对不同的环网柜参数，选择相应的传感器进行监测。
如电流传感器、电压传感器、温度传感器等。
传感器具有高精度、稳定性好、抗干扰能力强等特点。
2. 数据采集装置：采集不同传感器的数据，并对数据进行处理和转换，以适配数据中心的要求。
数据采集装置具有高速、高精度转换能力和强大的数据传输能力。
3. 通信模块：通过有线或无线通信方式，将数据采集装置采集到的数据上传至数据中心。
通信模块具有可靠的数据传输能力和稳定的通信连接。
4. 数据中心：负责存储、处理和分析环网柜数据。
数据中心具备强大的数据处理和存储能力，并采用高效的算法进行数据分析，以实现对环网柜状态的准确诊断和故障预测。
5. 终端客户端：通过终端客户端可以实时查看环网柜的运行状态和参数，包括电流、电压、温度等。
客户端还可以接收数据中心反馈的报警信息和故障预警信息，以实现对环网柜的实时监测和管理。
三、方案优势1. 实时监测：通过传感器和数据采集装置，可以实时监测环网柜的运行状态和参数，及时发现异常情况和故障。
基于智能分布式FTU、智能分布式DTU的智能分布式馈线自动化方案实现
本系统不需要配电自动化主站和变电站配网子站系统参与，就可自治实现配网的故障隔离及重合、故障恢复功能，安装实施简单，维护工作量小，便于推广使用。
配电站间FTU通信中断
配电站内控制单元与DTU通信中断
FA处理过程中通信中断
FA处理过程中收到配电站“事故总信号（MCB故障信号、SF6气体气压异常）”
FA处理过程中收到电源站内“事故总信号”
恢复供电过程中预判出转供线路过载
三、效益分析
广州市智昊电气技术有限公司研发的分布式馈线自动化终端包括DAF-810分布式馈线终端FTU、DAF-830分布式地缆线路终端DTU。该系列产品本系统通过故障的自动隔离和恢复，提升了配网自动化水平，缩短了故障的处理时间，提高了工作效率；同时提高了配电网的供电可靠性，减少了用户的停电时间和停电范围，大大提升用户满意度，提高了电网公司的公众形象，为国民经济的快速发展提供了更好的用电保障。为坚强智能电网的建设迈出了坚实的一步。
加强系统运行的可靠性：
为了提高系统可靠性，主控FTU为动态的，当原主FTU故障时，其他FTU中编号最小的一台可自动取代原主控FTU，实现FTU协调功能。
系统基于无线通讯运行。在通讯正常的情况下，主控FTU能够准确定位故障点，并通过预置的控制策略来进行故障的快速隔离及恢复，避免了电压时间型FTU多次尝试性重合，减少了恢复过程中故障对系统的多次冲击；在通讯异常的情况下，本装置自动按传统的电压时间型FTU逻辑运行。
与变电站站内控制单元通信中断
负荷开关FTU间通信中断
处理过程中通信中断
环网柜综合在线监测解决方案

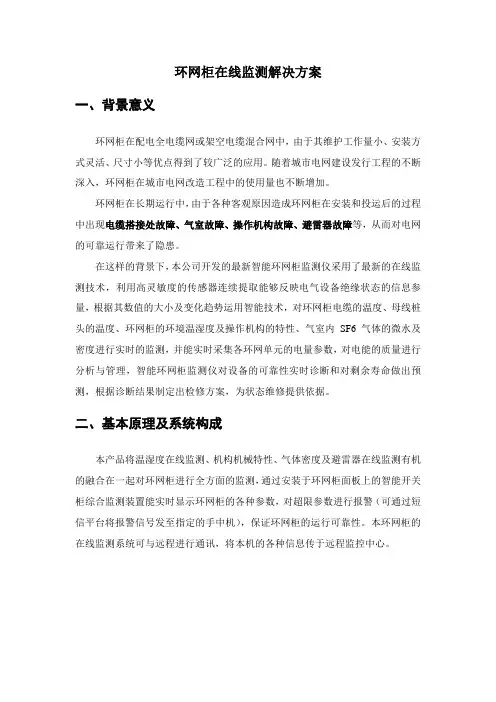

环网柜在线监测解决方案一、背景意义环网柜在配电全电缆网或架空电缆混合网中，由于其维护工作量小、安装方式灵活、尺寸小等优点得到了较广泛的应用。
随着城市电网建设发行工程的不断深入，环网柜在城市电网改造工程中的使用量也不断增加。
环网柜在长期运行中，由于各种客观原因造成环网柜在安装和投运后的过程中出现电缆搭接处故障、气室故障、操作机构故障、避雷器故障等，从而对电网的可靠运行带来了隐患。
在这样的背景下，本公司开发的最新智能环网柜监测仪采用了最新的在线监测技术，利用高灵敏度的传感器连续提取能够反映电气设备绝缘状态的信息参量，根据其数值的大小及变化趋势运用智能技术，对环网柜电缆的温度、母线桩头的温度、环网柜的环境温湿度及操作机构的特性、气室内SF6气体的微水及密度进行实时的监测，并能实时采集各环网单元的电量参数，对电能的质量进行分析与管理，智能环网柜监测仪对设备的可靠性实时诊断和对剩余寿命做出预测，根据诊断结果制定出检修方案，为状态维修提供依据。
二、基本原理及系统构成本产品将温湿度在线监测、机构机械特性、气体密度及避雷器在线监测有机的融合在一起对环网柜进行全方面的监测，通过安装于环网柜面板上的智能开关柜综合监测装置能实时显示环网柜的各种参数，对超限参数进行报警（可通过短信平台将报警信号发至指定的手中机），保证环网柜的运行可靠性。
本环网柜的在线监测系统可与远程进行通讯，将本机的各种信息传于远程监控中心。
1、基本原理1）环网柜温湿度在线监测功能环网柜的温湿度在线监测主要监测的温度点有：电缆接头ABC三相测温点，电缆ABC三相测温点，环网柜内温度度测点。
所有的测点经无线传输至安装于环网柜面板上的智能开关柜综合监测装置进行实时显示及报警控制。
见图一所示。
图一环网柜温湿度在线监测2）环网柜操作机构机械特性监测功能在机构上安装有特制的位移传感器和专有的信号处理单元，通过环网柜面板上的智能开关柜综合监测装置可显示每次分合闸后的分合闸位移波形，分合闸速度，分合闸时间，超程，开距，不同期等机械参数。
基于GPRS DTU的电能质量在线监测系统
近年来，随着电力工业的飞速发展及电力系统容量不断扩大，电能的使用面临着一种新的问题:一方面是电能需求量在不断增加;另一方面是社会对电能质量的要求也越来越高,要求在电能使用中实现质和量的统一。
随着中国电力市场的逐步建立，电能逐步实现按质论价，电力用户也要求高质量的电能来保证其设备、仪器和系统的正常运行。
系统架构系统由监测终端、通信系统、监测主站和客户端构成，采集和展示所有监测点的数据，能够监测的全部电能质量指标，提供了对全网电能质量数据的浏览，统计、分析和整合，为电力系统运行、监督、管理部门及其他相关单位提供用户访问功能。
监测主站由通信前置机，数据库服务器，应用服务器、（本地、异地）管理工作站、Web服务器等构成。
监测中心设置一个数据库服务器，与每类监测终端的通信各设置一个通信前置机，设置应用服务器和管理工作站各一个，设置一个网络发布服务器，设置磁盘阵列和网络交换机，安装专用电能质量分析软件，完成主站的运行管理功能。
系统设计1. 1 总体设计以电网运行方式而言，目前的电能质量问题可分为暂态电能质量问题和稳态电能质量问题2大类。
暂态电能质量问题通常以频谱和持续时间为特征，分为脉冲暂态和振荡暂态2 大类，其主要性能指标是电压波动和闪变、电压跌落及瞬间电压中断，其中，电压跌落的影响最为普遍。
稳态电能质量以波形畸变为主要特征，持续时间较长，其主要性能指标是谐波电压、谐波电流、三相电压不平衡、电压偏差等。
稳态电能质量参数是进行电能质量监测的主要对象。
电能质量监测系统由监控主站、GPRS 通信网络和监测终端3 部分构成。
1. 2 系统工作原理监测终端通过自身装配的GPRS 无线模块(GPRS DTU)接入GPRS 网络，再通过GPRS 无线网络连接到Internet 公用数据网，继而连接到监控主站，将数据送监测主站作进一步分析和处理。
根据电网电能质量监督管理的实际需要，确定监测单元数量和安装地点。
监测终端的GPRS 模块( GPRS DTU) 内嵌TCP /IP 协议，每个模块有可随时设置和修改的唯一的ID 号，并保存主站的IP 地址。
一种环网柜智能在线检测方案

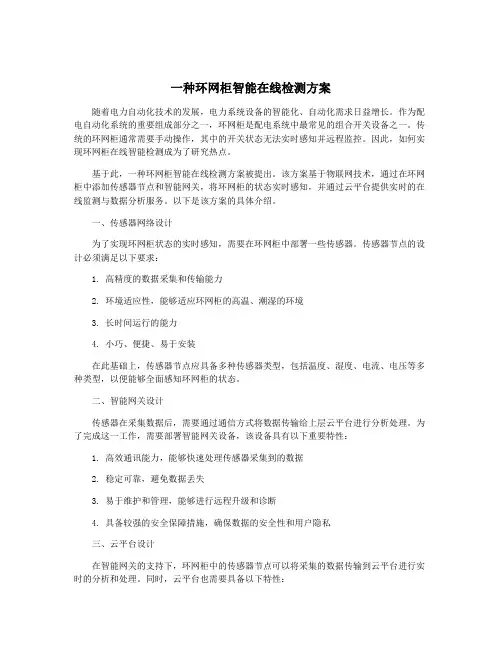

一种环网柜智能在线检测方案随着电力自动化技术的发展，电力系统设备的智能化、自动化需求日益增长。
作为配电自动化系统的重要组成部分之一，环网柜是配电系统中最常见的组合开关设备之一。
传统的环网柜通常需要手动操作，其中的开关状态无法实时感知并远程监控。
因此，如何实现环网柜在线智能检测成为了研究热点。
基于此，一种环网柜智能在线检测方案被提出。
该方案基于物联网技术，通过在环网柜中添加传感器节点和智能网关，将环网柜的状态实时感知，并通过云平台提供实时的在线监测与数据分析服务。
以下是该方案的具体介绍。
一、传感器网络设计为了实现环网柜状态的实时感知，需要在环网柜中部署一些传感器。
传感器节点的设计必须满足以下要求：1. 高精度的数据采集和传输能力2. 环境适应性，能够适应环网柜的高温、潮湿的环境3. 长时间运行的能力4. 小巧、便捷、易于安装在此基础上，传感器节点应具备多种传感器类型，包括温度、湿度、电流、电压等多种类型，以便能够全面感知环网柜的状态。
二、智能网关设计传感器在采集数据后，需要通过通信方式将数据传输给上层云平台进行分析处理。
为了完成这一工作，需要部署智能网关设备，该设备具有以下重要特性：1. 高效通讯能力，能够快速处理传感器采集到的数据2. 稳定可靠，避免数据丢失3. 易于维护和管理，能够进行远程升级和诊断4. 具备较强的安全保障措施，确保数据的安全性和用户隐私三、云平台设计在智能网关的支持下，环网柜中的传感器节点可以将采集的数据传输到云平台进行实时的分析和处理。
同时，云平台也需要具备以下特性：1. 高可用性，为用户提供稳定、可靠的服务2. 大规模数据处理能力，支持海量数据的存储和处理3. 强大的数据分析和可视化工具，能够实时展现环网柜状态4. 重要数据的备份和恢复机制，避免数据的丢失综合以上三个方面，能够实时感知环网柜状态、进行数据传输和分析处理，并提供在线监测和数据分析服务的智能在线检测方案就大致概括了出来。
一种环网柜智能在线检测方案
一种环网柜智能在线检测方案环网柜智能在线检测方案是指利用物联网技术及相关的传感器和监测设备，对环网柜进行实时监测和在线检测的一种方案。
通过采集环网柜的各项参数和状态信息，向用户提供实时数据监测、故障预警和远程控制等功能。
这种方案可以提高环网柜的可靠性和安全性，降低运维成本和风险，对电力系统的管理和维护起到积极的作用。
一、监测内容和传感器选择环网柜的智能在线检测方案应包括对环网柜内部的电气参数、设备状态、环境条件等信息进行监测。
常见的监测内容包括电流、电压、温度、湿度、气压等。
传感器的选择应根据监测内容来确定，比如选用电流传感器、电压传感器、温度传感器等。
二、数据采集与传输环网柜智能在线检测方案需要将采集到的数据进行实时传输，方便用户远程监测和控制。
数据采集可以采用现场总线技术，如Modbus协议，通过对各个传感器进行采样，将数据通过通信接口传输至数据处理中心。
传输方式可以选择有线或无线方式，如以太网、GPRS、3G/4G等。
传输过程中需要保证数据的安全性和稳定性。
三、数据处理和分析采集到的数据需要进行处理和分析，以提供更有用的信息给用户。
数据处理可以使用专门的软件，对数据进行筛选、过滤和计算等操作，生成相应的报表和曲线图。
数据分析可以利用机器学习和数据挖掘等技术，对历史数据进行分析，发现异常行为和故障趋势，从而提前预警和预防。
四、故障预警和远程控制环网柜智能在线检测方案可以对环网柜进行故障预警和远程控制。
通过数据分析和故障诊断，可以提前预警环网柜的故障，并发送相应的通知给用户。
远程控制功能可以通过物联网技术实现，用户可以通过网络远程控制环网柜的开关、断路器等设备，进行远程操作和控制。
五、用户界面和操作方式环网柜智能在线检测方案的用户界面应简洁、直观，方便用户查看和操作。
可以采用网页、APP等形式，以图表、报警等方式显示实时数据和报警信息。
用户可以通过界面进行数据查询、设备监控、故障处理等操作。
基于分布式DTU环网柜在线监测系统设计
基于分布式DTU环网柜在线监测系统设计摘要：环网柜数量众多，作为配电领域的关键环节，其安全运行具有重要意义。
由于环网柜分布环境复杂多变，因此易受环境影响发生故障，甚至引发火灾。
现有环网柜监测系统集中性虽然有所提升，环网柜配电网终端（DTU）集成度也在一点一点变高，但是对环网柜的监测还是不够及时、全面。
因此，建立集成化环网柜监测系统至关重要。
关键词：配电网；环网柜；DTU；监测系统随着我国社会经济持续健康的发展和人民生活水平的不断提高，人们对电能质量、供电可靠性和企业的优质服务水平提出了更高的要求。
同时，为了应对全球气候变化，保障社会经济的可持续性发展，满足建设资源节约型和环境友好型社会的要求，从国家能源战略和宏观政策层面上，对电力系统的发展也提出了更高的要求。
环网柜是供电、配电网络的重要组成部分和关键节点，环网柜运行状态的好坏不仅关系供电系统的可靠性，更影响供电质量的提高。
现阶段环网柜整体架构不够理想，且环网柜高度依赖DTU模块，但DTU模块功能部件过于冗杂。
因此，本文基于此设计一种基于一二次融合分布式DTU的环网柜监测系统。
本文设计的环网柜监测系统依赖于集成化DTU模块。
本监测系统实现了对环网柜的状态监测。
它具有如下优点：第一，避免环网柜设备因故障造成的损坏；第二，减少因故障停电造成的经济损失；第三，减少因不必要的维修造成的供电公司和用户经济损失。
一、国内配电自动化终端技术分析传统配电自动化终端多采用集中式方案，微型化DTU智能环网柜的配网闭环运行研究，引领了智能配电网测控自动化领域新的潮流，体现了先进水平和鲜明特色，对比当前国内外同类产品有如下优势：1.分布式智能配电网测控终端，采用面向开关设备智能化设计理念，可集成于环网开关柜，实现一体化智能环网开关柜。
2.环网柜配电自动化终端，采用镜像快速通信技术，无需配电自动化主站控制，在150ms内实现线路故障快速自动定位，故障自动隔离，在30s内自动恢复非故障区域供电，实现配电网智能自愈功能。
探究基于分布式DTU环网柜在线监测系统设计
探究基于分布式 DTU环网柜在线监测系统设计摘要伴随社会经济持续发展，人均们生活品质持续提升，人们对供电质量以及可靠性要求不断提升，故积极落实配电系统内部环网柜的有效监测工作更为重要。
本文主要以分布式DTU为基础实施环网柜的在线监测专项系统设计研究，便于为后续更多技术专家和学者对此类课题的实践研究提供有价值的指导或者参考。
关键词：环网柜；分布式；DTU；在线监测；系统设计。
一、前言环网柜能否维持可靠稳定的运行状态，其关系着整个配电网的运行质量以及可靠性，对此，积极落实基于分布式DTU环网柜的在线监测专项系统设计分析工作，现实意义重大。
二、系统设计必要性阐述环网柜，属于供配电网核心构成部分，环网柜总体运行情况优劣，均和供电系统能否实现可靠性运行有着直接关系，对供电质量所产生影响相对较大。
环网柜的整体架构往往不够理想化，环网柜对DTU模块依赖较大。
故基于分布式DTU 环网柜的在线监测专项系统设计，实现DTU模块集成化，更好地实现对监测环网柜实际运行状态较为必要且重要[1]。
三、设计分析1.在方案设计层面此次以一二次有效融合分布形式DTU为基础环网柜的在线监测专项系统设计内含远端主机、分布式DTU，还有遥测、遥信及遥控系统装置。
遥测系统装置，负责对环网柜当中电量和非电量相应测量信号实施检测；遥信系统装置负责柜内部短路装置信息、地理信息、负荷开关及接地刀的开关状态信息等所有遥信信号采集；遥控系统装置，对柜内部接地刀，并对负荷开关以及短路装置相应操作机构实行风合闸有效控制[2]。
分布式DTU和环网柜呈一对一式配置，借助分布式DTU分析处理所有单元所上传信号，对故障类型予以判断分析，所采集数据信息和故障信息均经DTU所自带显示系统装置予以可视化，便于运行技术员执行查故检修等各项操作，较集中式DTU一台集中控制多台环网柜大大减少了施工停电时间，并提高系统稳定性。
系统远端主机则对供电多个区域内DTU数据，实施GPRS/4G的通信网络有效汇总处理，与地理信息数据系统相结合，对环网柜的拓扑结构以及运行状态予以实时更新。
一种环网柜智能在线检测方案
一种环网柜智能在线检测方案环网柜智能在线检测方案是指利用现代网络通信技术和计算机技术将环网柜与检测设备相连接，实现对环网柜内部各个部件的在线实时检测和监控。
该方案通过对环网柜各个电气元件的参数进行检测和分析，可以提高对环网柜运行状态的了解和把握，并能及时预防和解决潜在的故障和问题，保障环网柜的安全运行。
一、方案背景随着电网的智能化和自动化程度的不断提高，环网柜作为电网的重要组成部分，其运行状态的安全和稳定对整个电网系统的运行都至关重要。
目前，传统的环网柜检测和维护方式主要是采用人工巡检，这种方式存在人力资源浪费、无法及时发现潜在问题等问题。
而环网柜智能在线检测方案的实施，能有效提高环网柜检测的效率和准确性，提前预防和解决问题，为电网系统的正常运行提供保障。
二、方案内容1. 硬件设备部分在环网柜内部安装各个参数检测传感器，包括电流传感器、电压传感器、温度传感器等，用于实时监测环网柜内各个电气元件的参数。
这些传感器将检测到的数据通过信号传输装置传送给检测主机。
2. 检测主机部分检测主机作为整个系统的核心，负责收集、存储和分析传感器所传送的数据。
检测主机通过网络连接到与环网柜相关的后台管理系统，将检测数据实时上传至后台管理系统进行分析和处理。
检测主机还可以根据设定的阈值进行数据比对和报警，提醒用户对环网柜进行维护和排除故障。
3. 后台管理系统部分后台管理系统接收并存储来自检测主机的数据，并对数据进行进一步分析和处理。
后台管理系统可以采用人工智能算法对数据进行挖掘和模型训练，提前预测环网柜运行状态的变化和故障的发生。
后台管理系统还可以生成图表和报告，提供给用户查看和分析。
三、方案优势1. 实时在线监测：通过该方案，可以实现对环网柜内部各个部件的实时在线监测，及时发现异常情况，提前预警和处理潜在问题。
2. 减少人力资源浪费：传统的环网柜检测需要人工巡检，耗费时间和人力资源。
而该方案可以实现自动化在线检测，节省人力资源和成本。
一种环网柜智能在线检测方案
一种环网柜智能在线检测方案摘要：随着电力系统的发展和智能化的进步，环网柜作为配电系统中重要的组成部分，其功能要求也越来越高。
传统的人工检测方式存在效率低下、数据不准确等问题。
本文提出了一种基于智能在线检测的环网柜检测方案，通过在环网柜中添加多种传感器和智能设备，实现对环网柜运行状态的实时监测和故障预警。
该方案可以提高环网柜的运行效率，减少故障发生的可能性，提高配电系统的可靠性和安全性。
通过实验验证，该方案具有较高的可行性和可靠性。
关键词：环网柜，智能在线检测，传感器，故障预警一、引言二、方案设计本文提出的环网柜智能在线检测方案主要包括传感器选择和安装、数据传输和处理以及故障预警系统三部分。
2.1 传感器选择和安装根据环网柜的功能需求和监测要求，选择合适的传感器进行安装。
主要包括电流传感器、电压传感器、温度传感器和湿度传感器等。
电流传感器用于实时监测环网柜的负荷情况，电压传感器用于测量环网柜的输入和输出电压，温度传感器和湿度传感器用于监测环网柜内部的温度和湿度变化。
通过这些传感器的数据采集，可以实现对环网柜的在线监测和故障预警。
2.2 数据传输和处理安装好传感器后，需要将采集到的数据传输到数据处理系统进行处理。
传统的数据传输方式主要依靠人工记录和传输，效率低下且易出错。
本文采用无线传输的方式将数据直接传输到数据处理系统。
数据处理系统可以选择采用云平台或本地服务器进行搭建。
数据处理系统可以对传感器采集到的数据进行实时监测和分析，提取出有用的信息，并进行故障预警。
2.3 故障预警系统通过数据处理系统对传感器采集到的数据进行分析和处理后，可以实现对环网柜的故障预警。
故障预警系统可以根据设定的阈值，对传感器的数据进行分析，并判断环网柜是否存在故障。
一旦发现异常，故障预警系统将及时发送报警信息，提醒操作人员进行处理。
故障预警系统还可以将故障信息记录并反馈给管理人员，以便进行故障分析和处理。
三、实验验证为了验证本文提出的环网柜智能在线检测方案的可行性和可靠性，设计了一组实验进行验证。
一种环网柜智能在线检测方案
一种环网柜智能在线检测方案随着电力系统的发展和智能化技术的不断推进，环网柜作为重要的配电设备也越来越受到重视。
环网柜在电力系统中起着重要的作用，它能够对电能进行接收、分配和传递，是电能传输的重要枢纽。
由于环网柜长期在户外使用以及工作环境的特殊性，环网柜的安全可靠运行一直是电力系统运维管理的重要课题。
一种智能在线检测方案的提出，为环网柜的运维管理提供了新的思路和方法。
智能在线检测能够全面、及时地监测环网柜的运行情况，实现对环网柜设备状态的实时监测和分析，提高了环网柜的安全稳定运行水平。
下面将具体介绍一种环网柜智能在线检测方案的相关内容。
一、方案概述环网柜智能在线检测方案主要包括传感器安装、数据采集、数据传输、数据分析和维护管理等多个环节。
通过合理布置传感器和监测设备，实时采集环网柜的运行数据，传输到监测中心进行数据分析和处理，并及时采取相应的维护措施，保证环网柜设备的安全可靠运行。
二、传感器安装传感器是实现环网柜智能在线检测的重要组成部分，其安装位置和数量的选择直接关系到监测的全面性和准确性。
一般可以在环网柜的主要设备如断路器、避雷器、电流互感器等位置安装传感器，通过监测电流、电压、温度、湿度等参数来了解设备运行状态。
还可以考虑在环网柜周围环境中安装气体检测传感器，用于检测环网柜内部的气体情况，及时判断是否存在漏电、短路等安全隐患。
三、数据采集环网柜中的传感器采集到的数据需要经过数据采集设备进行处理和转换，然后传输到监测中心。
数据采集设备需要具备高精度、高速度和高稳定性的特点，能够对传感器采集到的数据进行准确的采集和处理，并支持多种信号的输入和输出。
通过数据采集设备，可以将环网柜各部分的运行参数实时传输到监测中心，为后续的数据分析和管理提供支持。
四、数据传输数据传输是环网柜智能在线检测方案中的一个重要环节，主要是将采集到的数据传输到监测中心进行进一步的分析和处理。
为了实现数据的实时传输和确保数据的安全性，可以采用有线或者无线传输方式。
基于分布式DTU环网柜在线监测系统设计
数据技 术受益者 的权 利和义务。针 对保密性较高 的企业 ，必须 对其 存储数据的加密算 法 、算 法方式 的保密性 ，黑客也需 要通过攻 击密
员工进 行计算机 网络安 全相关知识培训 ，提升 安全意识 ．避免 因人 钥来获取进入计算机的权限，因此 ，加同访问权限加密技术可有效
为失误 而造 成的信息泄密 。当企业 系统受到外部攻击时 ，可以采取 减少计算机技术网络安全隐患。
进行识 别并查杀 。市 面主流杀毒软件 如小红 伞 ，卡 巴斯基等对通识 息科技，２０１８，２：１５４＿ｌ５５．
实现 了对 环 网柜 的状 态监 测 Ｉ。它具 有 如下 优点 ：
化 ，方便 运行 人 员执 行相 应操 作 。远 端 主机将 多个 供 电 区域 的
ａ．避 免环 网柜 设 备 因故 障造 成的损 坏 。
ＤＴＵ数据 通 过 ＧＰＲＳ／４Ｇ通 信 网络 汇 总 ．结 合 地理 信 （转 下页 ）
随 着经济 丰１：会 的发 展 ，人 民生活 水平 的 提高 ，居 民对 供 电企 ｃ．减 少 因不必 要 的维 修 造 成的供 电 公司 和朋 户经 济损 失 。
业 的供 电质 量 、供 电可 靠性 提 出 了更 高 的要 求 。而 我 国配 电网 ２ 在线 监测 系统 总 体方 案
建设依然处于较 为落后的状态。李克强总理明确指出 ，加强配 本 文设 计 的一 种 基 于一 二 次融 合分 布 式 ＤＴＵ环 网柜 监 测
－ １０２－ 科 学技 术创 新 ２０１９．０１
基于分布式 ＤＴＵ 环网柜在线监测系统设计
胡 翔 ’ 胡 晓琴 吴金 荣 ’ 关 山 ３ （１、杭 州Ｉ电力设 备制 造有 限公 司余 杭 群力 成套 电 气制 造分 公 司 。浙 江 杭 州 ３ｌｌ１００ ２、国网浙 江省杭 州市余 杭 区供 电公 司 ，浙 江 杭 州 ３ｌｌ１００ ３、东北 电 力大 学 ，吉林 吉林 ｌ３２０１２）
一种环网柜智能在线检测方案
一种环网柜智能在线检测方案1. 引言1.1 研究背景环网柜是电力系统中的重要设备，其安全稳定运行对电力系统的正常运行至关重要。
由于环网柜通常被安装在户外，受到自然环境的影响，容易出现故障。
传统的检测手段需要人工巡检，不仅工作量大且效率低，往往难以及时发现问题，容易造成安全隐患。
开发一种智能在线检测方案，可以实时监测环网柜的运行状态，及时发现并预防故障的发生，具有非常重要的意义。
智能在线检测技术可以通过传感器等设备在环网柜内部进行实时监测，并将监测数据上传至云端，实现远程监控和故障预警。
这不仅可以提高环网柜的运行效率，还可以降低电力系统故障率，提高供电可靠性。
针对环网柜的智能在线检测方案成为当前电力行业关注的研究方向之一。
通过研究和开发高效的智能在线检测方案，可以有效保障环网柜的安全稳定运行，提高电力系统的整体运行效率和可靠性。
1.2 研究目的研究目的是为了提高环网柜的检测效率和准确性，实现对电力设备的实时监测和故障预警，以确保电网运行的稳定可靠性。
通过开展环网柜智能在线检测研究，可以有效提高电网设备的安全性和可靠性，减少人为差错造成的风险，降低维护成本和人力成本，提高电力系统的运行效率和可用性。
研究目的还在于探索和推动电力行业的数字化转型，引领电力设备检测领域的技术创新和发展，为电力行业的智能化发展提供技术支撑和创新动力。
研究目的也在于为环网柜智能在线检测技术的实际应用提供科学依据和技术指导，促进电网设备智能化管理和运维系统的建设，并推动电力行业向着更加智能、可持续和安全的方向发展。
2. 正文2.1 智能在线检测的必要性智能在线检测是一种非常重要的技术手段，对于环网柜等设备的运行状态监测和故障预警起着至关重要的作用。
在传统的巡检方式下，往往存在着漏检、误检等问题，而且人工巡检成本较高，效率低下。
引入智能在线检测技术能够有效解决这些问题。
智能在线检测可以实现对设备运行状态的全面实时监测和数据采集，通过对数据进行分析和处理，能够及时发现设备运行异常及故障隐患，提前预警，避免设备损坏和事故发生。
一种环网柜智能在线检测方案
一种环网柜智能在线检测方案随着信息化技术的迅猛发展，智能化设备的应用范围越来越广泛。
环网柜作为电力系统中的重要设备之一，其安全稳定运行对电网的正常运行至关重要。
为了保障环网柜的安全运行，提高其可靠性和智能化水平，采用智能在线检测方案对环网柜进行检测具有重要意义。
一种环网柜智能在线检测方案需要结合当前的信息技术和电力技术，通过设备监控、数据采集、远程通信、数据分析等技术手段，对环网柜进行实时、精准的监测和分析，做到提前发现问题、及时预警和准确诊断，从而保障环网柜的安全可靠运行。
下面就具体介绍一种环网柜智能在线检测方案的技术实现和应用效果。
1. 设备监控技术为了实现对环网柜设备的实时监测，需要在环网柜上安装各种传感器和监测设备，以实现对温度、湿度、电流、电压等参数的实时监测。
还需要利用图像识别技术对设备的运行状态进行监测，比如通过摄像头实时检测环网柜的开关状态、温度分布、热点等。
通过这些设备的监测，可以实现对环网柜的全方位监控。
2. 数据采集技术在设备监控的基础上，需要使用数据采集技术对监测到的各种参数进行实时采集，并将采集到的数据通过网络传输到数据中心。
对于智能化的环网柜，可以利用物联网技术将各种传感器和监测设备连接到互联网，实现数据的实时采集和传输。
3. 远程通信技术针对分布式的环网柜设备，需要利用远程通信技术实现对环网柜的远程监测和控制。
通过远程通信技术，可以实现对环网柜的遥控和遥信功能，同时也可以实现远程数据的存储和管理，方便用户对环网柜设备进行远程监测和操作。
通过对采集到的数据进行分析，可以实现对环网柜设备的运行状态进行评估和预测。
利用数据分析技术，可以对环网柜设备的工作状态、故障原因、剩余寿命等进行分析，提前发现问题，实现对环网柜设备的预警和预防。
1. 实时监测环网柜的运行状态通过设备监控和数据采集技术，可以实现对环网柜设备的实时监测，包括温度、湿度、电流、电压等参数的实时监测，可以及时发现设备的异常情况，保障环网柜设备的安全运行。
一种环网柜智能在线检测方案
一种环网柜智能在线检测方案
环网柜是电力系统中的重要设备，结构复杂、功能多样，人工检测工作量大且效率低下。
为了解决这一问题，一种环网柜智能在线检测方案被提出。
该方案通过使用传感器和智能算法实现对环网柜的在线监测和故障诊断。
安装多种类
型的传感器，如温度传感器、电流传感器等，用于采集环网柜内部各个器件的数据。
然后，利用物联网技术将这些数据传输到云平台上进行处理。
云平台上的智能算法可以对数据进行实时分析和比对，判断环网柜是否存在异常情况。
如果温度传感器检测到某个位置的温度过高，系统会自动发送警报并提供相应的故障诊断
信息。
还可以利用电流传感器检测电流是否超过额定值，从而判断设备是否工作正常。
除了在线监测，该方案还提供历史数据的存储和分析功能。
所有传感器采集的数据都
会被保存在云平台上，用户可以随时查看历史数据并进行趋势分析。
这对于了解设备长期
运行情况、判断设备寿命等方面非常有帮助。
该方案还具备远程操作的功能。
用户可以通过手机App或者电脑远程控制环网柜，进
行设备的开关操作、参数的调整等。
这样，即使用户不在现场，也能够及时对设备进行管
理和维护。
这种环网柜智能在线检测方案具有以下优点：一是提高了检测的效率和准确性，避免
了人工操作的不足；二是具备了自动报警和故障诊断的功能，能够及时发现问题并采取相
应措施；三是提供了历史数据的存储和分析功能，方便用户进行设备性能分析和决策；四
是能够实现远程操作，提高了设备的管理效率。
这种环网柜智能在线检测方案为环网柜的管理和维护提供了理想的解决方案，具有广
泛的应用前景。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基于分布式DTU环网柜在线监测系统设计时悦
发表时间：2019-07-08T12:33:04.573Z 来源：《电力设备》2019年第4期作者：时悦
[导读] 摘要：环网柜数量众多，作为配电领域的关键环节，其安全运行具有重要意义。
（湖北省电力装备有限公司湖北武汉 430000）
摘要：环网柜数量众多，作为配电领域的关键环节，其安全运行具有重要意义。
由于环网柜分布环境复杂多变，因此易受环境影响发生故障，甚至引发火灾。
现有环网柜监测系统集中性虽然有所提升，环网柜配电网终端（DTU）集成度也在一点一点变高，但是对环网柜的监测还是不够及时、全面。
因此，建立集成化环网柜监测系统至关重要。
关键词：配电网；环网柜；DTU；监测系统
随着我国社会经济持续健康的发展和人民生活水平的不断提高，人们对电能质量、供电可靠性和企业的优质服务水平提出了更高的要求。
同时，为了应对全球气候变化，保障社会经济的可持续性发展，满足建设资源节约型和环境友好型社会的要求，从国家能源战略和宏观政策层面上，对电力系统的发展也提出了更高的要求。
环网柜是供电、配电网络的重要组成部分和关键节点，环网柜运行状态的好坏不仅关系供电系统的可靠性，更影响供电质量的提高。
现阶段环网柜整体架构不够理想，且环网柜高度依赖DTU模块，但DTU模块功能部件过于冗杂。
因此，本文基于此设计一种基于一二次融合分布式DTU的环网柜监测系统。
本文设计的环网柜监测系统依赖于集成化DTU模块。
本监测系统实现了对环网柜的状态监测。
它具有如下优点：第一，避免环网柜设备因故障造成的损坏；第二，减少因故障停电造成的经济损失；第三，减少因不必要的维修造成的供电公司和用户经济损失。
一、国内配电自动化终端技术分析
传统配电自动化终端多采用集中式方案，微型化DTU智能环网柜的配网闭环运行研究，引领了智能配电网测控自动化领域新的潮流，体现了先进水平和鲜明特色，对比当前国内外同类产品有如下优势：
1.分布式智能配电网测控终端，采用面向开关设备智能化设计理念，可集成于环网开关柜，实现一体化智能环网开关柜。
2.环网柜配电自动化终端，采用镜像快速通信技术，无需配电自动化主站控制，在150ms内实现线路故障快速自动定位，故障自动隔离，在30s内自动恢复非故障区域供电，实现配电网智能自愈功能。
3.电源设计充分考虑配电网现场以及备用电源初始充电的电源功率，可靠性高；充分考虑电池防爆设计处理，电池充放电管理采用专用电池管理设计电路及算法，防止电池过充和过放，并设有手动、自动激活电池功能，有效保障电池长期安全运行。
二、分布式DTU的优势
1.采用微型化分布式DTU改造现有环网柜，大大节省安装空间，通过使用三遥监控单元，替代环网柜上的面板故障指示器，在自动化改造过程中把旧有的环网柜改造成带三遥远传的智能环网柜，实现了旧有环网柜的智能化升级。
解决了安装体积大，接线复杂，停电时间长等问题。
2.面向未来的解决方案应该是智能一体化环网柜，这种一、二次设备融合为一体的智能环网柜，在工厂就把一二次设备融合，到施工现场只有一次安装就具备配网自动化功能。
该方案有以下优点：第一，新建开闭所、配电房和户外环网箱采用；第二，一次建设，三进一步到位，整体美观，符合新一代配网自动化趋势；第三，配网自动化功能无需施工现场、二次接线；第四，减少现场施工停电时间；第五，大大提高整体设备的可靠性。
三、在线监测系统总体方案
本文设计的一种基于一二次融合分布式DTU环网柜监测系统包括遥测装置，遥信装置，遥控装置，分布式DTU与远端主机。
遥测装置检测环网柜内各种电量与非电量测量信号。
遥信装置收集柜内断路器，负荷开关，接地刀开关状态和地理信息等遥信信号。
遥控装置负责对柜内接地刀，负荷开关和断路器等操作机构进行分合闸控制。
分布式DTU与环网柜一对一配置，DTU将各单元上传信号进行分析处理，判断故障类型，同时将采集数据与故障信息通过DTU自带显示装置可视化，方便运行人员执行相应操作。
远端主机将多个供电区域的DTU 数据通过GPRS/4G通信网络汇总，结合地理信息系统实时更新环网柜拓扑结构和运行状态。
四、分布式DTU模块化设计方案
1.网络通信单元。
环网柜在线监测的实时性和可靠性要求都很高，因此本监测系统在环网柜内和柜外采取不同通信方案保证系统高效运行。
（1）环网柜内部通信方案。
考虑到环网柜的绝缘水平和密封程度，如在环网柜内采用
有线传输不仅布线复杂繁琐，而且极易破坏环网柜内部结构，造成不必要的安全隐患。
另一方面，高压母线和电缆接头相对于传感器造成的高压隔离问题也难以解决。
本文采用无限传输方式组网。
这种环网柜内部通信方案不仅安装快捷方便，相对传统的信号采集方式能获得更多信号量。
现代传感技术具有大规模、自组织和可靠性等特点。
本文在环网柜内部采用Zigbee无线传输技术。
Zigbee具有低功耗、低成本、低速率、近距离和短时延等特点。
Zigbee模块具备全双工通信的优点。
通过接口电路可实现各模块分离，可减少传感器节点设计的复杂程度。
网络通信处理单元将处理器的各种测量信号定期上传至就地主机。
（2）环网柜外部通信方案。
因光纤通信具有通信容量大，频带宽，损耗低，抗电磁能力强等特点，本文选用光纤通信技术作为环网柜外部通信方案连接DTU和就地主机，就地主机与远端主机。
光纤通信的技术原理为电信号与光信号的相互转换，具体可通过光电转换模块解调后实现。
环网柜就地主机安置于区域中心，与区域内多个DTU通信。
DTU与测温主机采用RS485串口通信，将DTU所测数据通过光纤网络传至就地主机。
本方案兼容性良好，可与已有配电自动化网络较好的对接。
1.信号处理单元。
信号处理单元采集环网柜遥测信号和遥信信号，并依据遥测信号、遥信信号和故障检测单元的返回量对遥控装置进行控制，包括接地刀分合闸，断路器分合闸等操作。
本文设计的遥测装置包括：电流传感器、环境温湿度传感器、SF6气体检测传感器、电缆接头温度传感器。
传感器分别与DTU连接，各个传感器按照各自设定周期向DTU发送数据，实现对柜内参数的监控。
遥信装置包括：接地刀动作触发开关、断路器分合闸动作出发开关以及GIS地理信息系统，分别与DTU连接，将开关状态遥信量和环网柜地理信息上传至DTU，实现对柜内开关状态的判别以及对环网柜位置的确定。
遥控装置包括：接地刀电动执行机构、断路器电动执行机构。
执行机构由DTU发送控制指令，实现对环网柜执行动作的控制，进而控制环网柜的工作状态。
2.故障检测单元。
环网柜算法处理单元是环网柜的决策中枢。
算法处理单元中预置多种故障诊断处理算法。
算法定期从信号处理单元
获取电信号，结合故障诊断信号处理算法对环网柜故障类型进行判别，将判别结果发送给信号处理单元，信号处理单元控制遥测装置执行相应的开关动作。
3.其他功能介绍。
显示功能。
通过数据可视化技术，本文所设计的集成化DTU预留数据读出接口，可对单台或多台环网柜的实时监测数据进行直接显示，方便运行人员及时查看环网柜工作状态。
扩展功能。
本文所设计的环网柜监测系统预留多种电力通信协议接口，为以后并网提供数据提供便利，方便对本系统进行升级和完善。
结论：与现有DTU相比，本文对传统的DTU进行改进，精简功能部件，对环网柜内测控状态，测量状态等进行集中监控。
同时集成通信功能，可将区域内的环网柜进行组网监控，提高环网柜的监测水平，实现了环网柜的一二次融合，提高电网供电可靠率。
参考文献：
[1]陈向阳.浅议一体化智能环网柜在10kV配网自动化中的应用[J].科技风，2014（7）
[2]周文俊，李春建，王良，等.分层分区的馈线自动化配置方案研究[J].电力系统保护与控制，2013（17）
[3]崔金栋，郑鹊，胡小琴.智能环网柜便携式巡检系统[J].农村电气化，2016（5）。
