新PLC应用技术 教学课件 黄中玉 项目七 FX系列PLC与变频器
合集下载
第三讲PLC原理和应用技术ppt课件
PLC原理与应用技术
第三讲
江苏省丹阳中等专业学校
可编程序控制器的编程语言与 基本逻辑指令
PLC的编程语言 FX系列PLC梯形图中的编程元件
一．PLC的编程语言
1. 可编程序控制器编程语言的国际标准 顺序功能图 (Sequential function chart) 梯形图 (Ladder diagram) 功能块图 (Function block diagram) 指令表 (Instruction list) 结构文本 (Structured text)
输入继电器 输出继电器 辅助继电器 状态寄存器 定时器 计数器
数据寄存器
跳步指令
2. FX系列的性能指标与编程元件 3. 1〕输入继电器〔X） 4. 2) 输出继电器 (Y) 5.
COM
输入触电
X0 X0
输入端子
PLC
X0
X1
Y0
Y0
梯形图
外部电源 实际端子
COM1
Y0 外部负载
2. FX系列的性能指标与编程元件
X1 X2 Y1
X5 X3 X4
X3 X5 X2 Y1
X1
X1 X5 X4
X3
梯形图特点
➢ 梯形图按从左到右、从上到下的顺序书写。最左边的竖 线称为起始母线也叫左母线，然后按一定的控制要求和 规则连接各个触点，最后以继电器线圈结束，称为一逻 辑行或一梯级，如下图。当PLC处于运行状态时，PLC对 梯形图是按扫描方式顺序执行程序。
Hale Waihona Puke 3. 3〕辅助继电器(M)
4.
通用辅助继电器〔十进制）
5. 断电保持辅助继电器
6. 特殊辅助继电器
M500
X0
第三讲
江苏省丹阳中等专业学校
可编程序控制器的编程语言与 基本逻辑指令
PLC的编程语言 FX系列PLC梯形图中的编程元件
一．PLC的编程语言
1. 可编程序控制器编程语言的国际标准 顺序功能图 (Sequential function chart) 梯形图 (Ladder diagram) 功能块图 (Function block diagram) 指令表 (Instruction list) 结构文本 (Structured text)
输入继电器 输出继电器 辅助继电器 状态寄存器 定时器 计数器
数据寄存器
跳步指令
2. FX系列的性能指标与编程元件 3. 1〕输入继电器〔X） 4. 2) 输出继电器 (Y) 5.
COM
输入触电
X0 X0
输入端子
PLC
X0
X1
Y0
Y0
梯形图
外部电源 实际端子
COM1
Y0 外部负载
2. FX系列的性能指标与编程元件
X1 X2 Y1
X5 X3 X4
X3 X5 X2 Y1
X1
X1 X5 X4
X3
梯形图特点
➢ 梯形图按从左到右、从上到下的顺序书写。最左边的竖 线称为起始母线也叫左母线，然后按一定的控制要求和 规则连接各个触点，最后以继电器线圈结束，称为一逻 辑行或一梯级，如下图。当PLC处于运行状态时，PLC对 梯形图是按扫描方式顺序执行程序。
Hale Waihona Puke 3. 3〕辅助继电器(M)
4.
通用辅助继电器〔十进制）
5. 断电保持辅助继电器
6. 特殊辅助继电器
M500
X0
变频器的PLC控制PPT课件
用一根PC/PPI编程电缆将程序下载到S7 -226 PLC中。PLC 参考程序如图3-9所示。 4.变频器参数设置 接通断路器QS，变频器在通电状态下，完成相关参数设置， 具体设置见表3-4。
上一页 下一页 返15回
3. 2变频器正反转的PLC控制
5.操作调试 (1)电动机正转运行。 当按下正转按钮SB1时，57 - 226型PLC输入继电器I0. 0得
电，辅助继电器M0. 0得电，M0. 0常开点闭合自锁，输出继 电器Q0. 1得电，变频器MM440的数字输入端口DIN2为“ON” 状态。电动机按P1120所设置的6s斜坡上升时间正向启动，经 过6s后，电动机正转运行在由P1040所设置的40 Hz频率对应 的转速上。
上一页 下一页 返16回
3. 2变频器正反转的PLC控制
3. 1PLC与变频器的连接

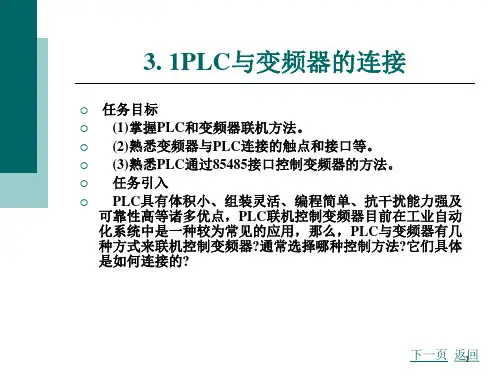

任务目标 (1)掌握PLC和变频器联机方法。 (2)熟悉变频器与PLC连接的触点和接口等。 (3)熟悉PLC通过85485接口控制变频器的方法。 任务引入 PLC具有体积小、组装灵活、编程简单、抗干扰能力强及
可靠性高等诸多优点，PLC联机控制变频器目前在工业自动 化系统中是一种较为常见的应用，那么，PLC与变频器有几 种方式来联机控制变频器?通常选择哪种控制方法?它们具体 是如何连接的?
软件一套、通用电工工具一套。
上一页 下一页 返7回
3. 1PLC与变频器的连接
三、操作方法和步骤 1.按要求进行硬件连接准备 (1)在使用MicroWin software创建项目之前，首先安装USS
protocol。 (2)设置通信接口(PC/PPI cable)。 (3)不!!用PC/PPI电缆连接PC与S7 -200 PORT1端口，为编
上一页 下一页 返15回
3. 2变频器正反转的PLC控制
5.操作调试 (1)电动机正转运行。 当按下正转按钮SB1时，57 - 226型PLC输入继电器I0. 0得
电，辅助继电器M0. 0得电，M0. 0常开点闭合自锁，输出继 电器Q0. 1得电，变频器MM440的数字输入端口DIN2为“ON” 状态。电动机按P1120所设置的6s斜坡上升时间正向启动，经 过6s后，电动机正转运行在由P1040所设置的40 Hz频率对应 的转速上。
上一页 下一页 返16回
3. 2变频器正反转的PLC控制
3. 1PLC与变频器的连接
任务目标 (1)掌握PLC和变频器联机方法。 (2)熟悉变频器与PLC连接的触点和接口等。 (3)熟悉PLC通过85485接口控制变频器的方法。 任务引入 PLC具有体积小、组装灵活、编程简单、抗干扰能力强及
可靠性高等诸多优点，PLC联机控制变频器目前在工业自动 化系统中是一种较为常见的应用，那么，PLC与变频器有几 种方式来联机控制变频器?通常选择哪种控制方法?它们具体 是如何连接的?
软件一套、通用电工工具一套。
上一页 下一页 返7回
3. 1PLC与变频器的连接
三、操作方法和步骤 1.按要求进行硬件连接准备 (1)在使用MicroWin software创建项目之前，首先安装USS
protocol。 (2)设置通信接口(PC/PPI cable)。 (3)不!!用PC/PPI电缆连接PC与S7 -200 PORT1端口，为编
PLC控制变频器方法ppt课件

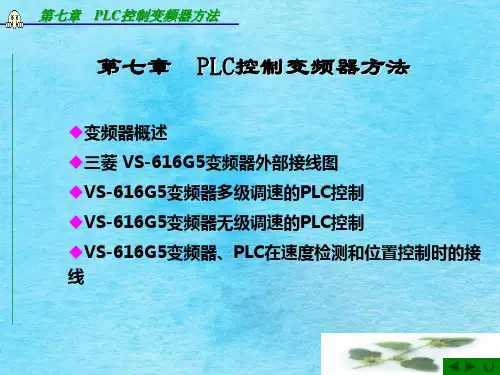

第七章 PLC控制变频器方法
2、控制电路端子的功能阐明
〔1〕输入信号：包括对运转/停顿、正转/反转、点动等运转形状进展操 作的数字操作信号。
变频器通常利用继电器接点或者晶体管集电极开路方式得到这些运转信号， 如PLC的继电器输出电路或PLC的晶体管输出电路。
PLC的输出端口可以和变频器的上述信号端子直接相衔接。 〔2〕监测输出信号：包括缺点检测信号、速度检测信号、频率信号和电 流信号等。分为开关量检测信号和模拟量检测信号两种，用来和其他设备配 合以组成控制系统。 模拟量检测输出信号既可根据需求送给电流表或频率表，也可以送给PLC 的模拟量输入模块。 开关量检测信号，它们是经过继电器接点或晶体管集电极开路的方式输出， 额定值均在24V/50mA之上，完全符合FX系列PLC对输入信号的要求，所 以可以将变频器的开关量检测信号和FX系列PLC的输入端直接相衔接，从而 实现信号的反响控制。
第七章 PLC控制变频器方法
控制电路端子的功能阐明
第七章 PLC控制变频器方法
三、VS-616G5变频器多级调速的PLC控制 设定方法： 可以利用PLC的开关量输入输出模块对变频器的多功能输入
端进展控制，实现三相异步电动机的正反转、多速控制。
可以利用变频器的数字操作器对多功能输入、输出端子的功能重新进展设 定〔表7-1中为出厂时所设定〕。用数字操作器对参数H1-01～H1-06进 展设定，可实现多达9段速运转。设定情况如下表所示。
与电机同轴相连的脉冲输出式旋转编码器PG会随着电机的转动而发出相位 互差90°的A、B两相脉冲，变频器速度卡PG-B2可以接纳这两相脉冲，并将 其转换为与实践转速相应的数字信号送给变频器，变频器将实践速度与内部的 给定速度相比较，从而调理变频器的输出频率和电压。
_变频器与PLC应用技术..53页PPT
拉
60、生活的道路一旦选定，就要勇敢地 走到底 ，决不 回头。 ——左
_变频器与PLC应用技术..
•
26、我们像鹰一样，生来就是自由的 ，但是 为了生 存，我 们不得 不为自 己编织 一个笼 子，然 后把自 己关在 里面。 ——博 莱索
•
27、法律如果不讲道理，即使延续时 间再长 ，也还 是没有 制约力 的。— —爱·科 克
•
28、好法律是由坏风俗创造出来的。 ——马 克罗维 乌斯
•
Байду номын сангаас
29、在一切能够接受法律支配的人类 的状态 中，哪 里没有 法律， 那里就 没有自 由。— —洛克
•
30、风俗可以造就法律，也可以废除 法律。 ——塞·约翰逊
56、书不仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿
60、生活的道路一旦选定，就要勇敢地 走到底 ，决不 回头。 ——左
_变频器与PLC应用技术..
•
26、我们像鹰一样，生来就是自由的 ，但是 为了生 存，我 们不得 不为自 己编织 一个笼 子，然 后把自 己关在 里面。 ——博 莱索
•
27、法律如果不讲道理，即使延续时 间再长 ，也还 是没有 制约力 的。— —爱·科 克
•
28、好法律是由坏风俗创造出来的。 ——马 克罗维 乌斯
•
Байду номын сангаас
29、在一切能够接受法律支配的人类 的状态 中，哪 里没有 法律， 那里就 没有自 由。— —洛克
•
30、风俗可以造就法律，也可以废除 法律。 ——塞·约翰逊
56、书不仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿
《PLC应用技术》ppt课件第三单元PLC的应用基础
无线通讯技术
无线通讯技术的发展使得PLC的通讯能力得到提升，降低了布线 的成本和复杂性。
应用领域的拓展
工业物联网
PLC作为工业物联网的核心组件，将进一步拓展其在智能制造、 智能物流等领域的应用。
新能源与节能
随着新能源和节能需求的增长，PLC将在太阳能、风能等新能源领 域以及节能减排方面发挥更大的作用。
PLC能够实时监测生产线上各种设备的状态和数据，根据预设的程序进行自动调整 和优化，确保生产过程的稳定性和一致性。
PLC还可以实现生产线的故障诊断和预警，及时发现和解决设备故障，减少停机时 间，提高生产效益。
电机控制
1
PLC在电机控制方面具有广泛的应用，可以实现 对各种电机设备的启动、停止、调速和定位等操 作的控制。
智能停车系统
智能停车系统是利用PLC技术实现的一种现代化停车方式。 通过PLC的控制，可以实现停车场的自动化管理，提高停车 效率和安全性。
PLC能够实时监测停车场的车辆进出情况，自动计算停车费 用，并实现车辆的快速进出和有序管理。同时，PLC还可以 与智能卡系统、监控系统等其他智能化系统进行集成，实现 停车场的全面智能化管理。
自动驾驶与智能交通
自动驾驶技术的发展对控制系统提出了更高的要求，PLC作为核心 控制组件，将发挥更加重要的作用。
未来发展前景
标准化与开放性
未来PLC的发展将更加注重标准化和开放性，以实现不同设备之 间的互操作和信息共享。
安全与可靠性
随着工业控制系统的复杂度增加，PLC的安全性和可靠性将更加受 到重视。
第三单元 PLC的应用 基础
目录
• PLC在工业自动化中的应用 • PLC在智能家居中的应用 • PLC在交通领域的应用 • PLC在农业领域的应用 • PLC的发展趋势和未来展望
无线通讯技术的发展使得PLC的通讯能力得到提升，降低了布线 的成本和复杂性。
应用领域的拓展
工业物联网
PLC作为工业物联网的核心组件，将进一步拓展其在智能制造、 智能物流等领域的应用。
新能源与节能
随着新能源和节能需求的增长，PLC将在太阳能、风能等新能源领 域以及节能减排方面发挥更大的作用。
PLC能够实时监测生产线上各种设备的状态和数据，根据预设的程序进行自动调整 和优化，确保生产过程的稳定性和一致性。
PLC还可以实现生产线的故障诊断和预警，及时发现和解决设备故障，减少停机时 间，提高生产效益。
电机控制
1
PLC在电机控制方面具有广泛的应用，可以实现 对各种电机设备的启动、停止、调速和定位等操 作的控制。
智能停车系统
智能停车系统是利用PLC技术实现的一种现代化停车方式。 通过PLC的控制，可以实现停车场的自动化管理，提高停车 效率和安全性。
PLC能够实时监测停车场的车辆进出情况，自动计算停车费 用，并实现车辆的快速进出和有序管理。同时，PLC还可以 与智能卡系统、监控系统等其他智能化系统进行集成，实现 停车场的全面智能化管理。
自动驾驶与智能交通
自动驾驶技术的发展对控制系统提出了更高的要求，PLC作为核心 控制组件，将发挥更加重要的作用。
未来发展前景
标准化与开放性
未来PLC的发展将更加注重标准化和开放性，以实现不同设备之 间的互操作和信息共享。
安全与可靠性
随着工业控制系统的复杂度增加，PLC的安全性和可靠性将更加受 到重视。
第三单元 PLC的应用 基础
目录
• PLC在工业自动化中的应用 • PLC在智能家居中的应用 • PLC在交通领域的应用 • PLC在农业领域的应用 • PLC的发展趋势和未来展望

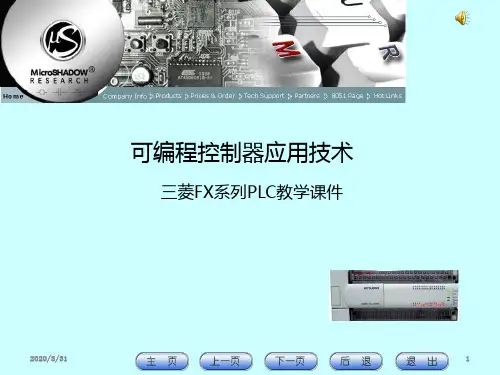

可编程控制器应用技术-三菱FX系列PLC教学 PPT课件
