磁粉探伤操作规程

《磁粉探伤操作规程》
1、适用范围
磁粉探伤操作规程是指导磁粉探伤操作的工艺技术文件。本规程适用于检验钢质模锻件及其加工件表面及近表面的裂纹和其它缺陷。
2、探伤配置
2.1探伤人员资格：视力在1.0以上不是色盲。具有专业知识并取得相应的资格证书，
2.2探伤装置：12平方米暗室，2000～3000A磁粉探伤机，125W荧光灯。
2.4标准样件：连杆或锻件,并具有如下两类缺陷。
⑴裂纹：磁粉沉积浓密,痕迹清晰可见。
⑵细小裂纹：磁粉沉积稀薄，痕迹隐约可见。
3、探伤方法
3.1探伤准备
3.1.1工件表面不应有油脂、金属屑、氧化皮、锈斑、粘砂以及其它能粘附磁粉的物质存在，保证表面干净。
3.1.2将配好的磁粉液15升倒入油盘内，接通电源后开启油泵，使泵工作将磁粉液搅拌均匀。
3.1.3接通电源后开启荧光灯，预热5～8分钟使光源稳定。如关灯后再使用，必须待灯管冷却后进行。
3.1.4接通电源后，根椐工件长度调节移动探头的位置，使两探头间的距离比工件长来自短5～10mm，锁紧移动探头。
3.1.5每天上班时都应将磁粉液搅拌均匀并检测磁粉液浓度，为合格时才能开始工作。
3.2磁化方法
工件最大尺寸mm
交流充磁电流KA
工件最大尺寸mm
直流充磁电流A
Ø20或宽40以下
0.4
长度/直径≥10
8×Ø5或5×宽
Ø20或宽40以上
0.5～0.8
＜2长度/直径＜10
15×Ø10或10×宽
Ø60或宽90以上
0.9～1.4
长度/直径≤2
25×Ø16或16×宽
Ø100或宽150以上
1.5～2.0
3.3.3拔动充磁时间选择开关。当采用“时控”时,须转动“时间预选”旋钮将充磁时间设定，充磁时用脚点动充磁开关(右)后立即松开。选择“手控”时，脚踩住充磁开关(右)到充磁完成后松开。

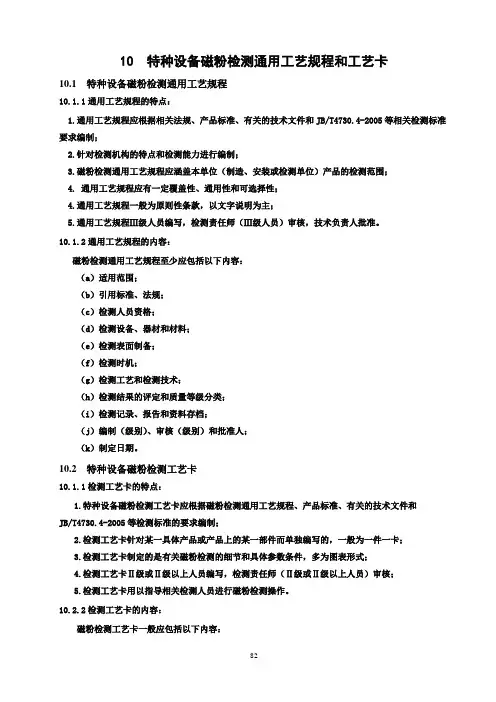

磁粉检测工艺卡

10 特种设备磁粉检测通用工艺规程和工艺卡10.1 特种设备磁粉检测通用工艺规程10.1.1通用工艺规程的特点：1.通用工艺规程应根据相关法规、产品标准、有关的技术文件和JB/T4730.4-2005等相关检测标准要求编制；2.针对检测机构的特点和检测能力进行编制；3.磁粉检测通用工艺规程应涵盖本单位（制造、安装或检测单位）产品的检测范围；4. 通用工艺规程应有一定覆盖性、通用性和可选择性；4.通用工艺规程一般为原则性条款，以文字说明为主；5.通用工艺规程Ⅲ级人员编写，检测责任师（Ⅲ级人员）审核，技术负责人批准。

10.1.2通用工艺规程的内容：磁粉检测通用工艺规程至少应包括以下内容：（a）适用范围；（b）引用标准、法规；（c）检测人员资格；（d）检测设备、器材和材料；（e）检测表面制备；（f）检测时机；（g）检测工艺和检测技术；（h）检测结果的评定和质量等级分类；（i）检测记录、报告和资料存档；（j）编制（级别）、审核（级别）和批准人；（k）制定日期。

10.2 特种设备磁粉检测工艺卡10.1.1检测工艺卡的特点：1.特种设备磁粉检测工艺卡应根据磁粉检测通用工艺规程、产品标准、有关的技术文件和JB/T4730.4-2005等检测标准的要求编制；2.检测工艺卡针对某一具体产品或产品上的某一部件而单独编写的，一般为一件一卡；3.检测工艺卡制定的是有关磁粉检测的细节和具体参数条件，多为图表形式；4.检测工艺卡Ⅱ级或Ⅱ级以上人员编写，检测责任师（Ⅱ级或Ⅱ级以上人员）审核；5.检测工艺卡用以指导相关检测人员进行磁粉检测操作。

10.2.2检测工艺卡的内容：磁粉检测工艺卡一般应包括以下内容：（a）工艺卡编号（一般为流水顺序号）；（b）产品部分：产品名称，产品编号，制造、安装或检验编号，承压设备类别，规格尺寸，材料牌号，热处理状态及表面状态；（c）检测设备与材料：设备种类、型号、检测附件、检测材料；（d）检测工艺参数：检测方法、检测比例、检测部位、标准试块或标准试样（片）；（e）检测技术要求：执行标准、验收级别；（f）检测程序；（g）检测部位示意图：包括（检测部位、缺陷部位、缺陷分布等）；（h) 编制（级别）和审核（级别）人；（i）制定日期。

磁粉检测工艺规程

磁粉检测工艺规程1. 0目的及适用范围1.1目的为保证磁粉检测的工作质量，提供准确可靠的检测数据，特制定本规程。

1.2适用范围1.1 本规程适用于铁磁性材料（磁导率≥1）制成的设备及其零部件之表面或近表面缺陷的检测和等级评定；1.2 本规程适用于连续电磁轭式磁粉检测和线圈磁化法的方法和要求。

2.0编制依据2.1本程序依据JB/T4730-2005.4《承压设备无损检测》编制；2.2本程序参照锅炉压力容器无损检测人员资格考核委员会编写的《磁粉检测》编制。

3.0检测设备和材料3.1 本工艺规程选定的设备为：3.1.1交流电磁轭式磁粉检测仪3.1.2线圈磁化法；3.2 为保证磁粉检测结果的可靠，磁粉探伤仪要进行定期校验，必要时可进行随机校验；3.3 磁轭提升力的校验：便携式交流磁轭式磁粉探伤仪（磁轭间距≤200mm），其提升力至少为45N（约4.5kg）；3.4 磁粉及磁悬液3.4.1 磁粉应具有高导磁率和低剩磁性质，磁粉之间不应相互吸引，通常有Fe3O4和Fe2O3二种。

本公司采用喷罐式黑油磁悬液和湿式荧光磁粉；3.4.2 磁粉粒度应均匀，湿磁粉的平均粒度为2～10μm，最大粒度应不大于45μm。

本公司采用喷罐式黑油磁悬液、荧光磁粉；3.4.3 磁粉的颜色选定，是以工件表面与磁粉颜色形成有较高的对比度而定。

通常非荧光磁粉的颜色有：黑色、白色和红色几种，非荧光磁粉本公司采用黑色；3.4.4 当出现特殊情况下非荧光磁粉或采用荧光磁粉检测时采取现场自行配制，但必须满足如下要求：a). 湿式非荧光磁粉的配制：是以煤油做分散剂，另加适当的变压器油配制而成。

通常煤油和变压器比例各50%。

其磁悬液的浓度为每升磁悬液施加10～20g磁粉；b). 湿式荧光磁粉的配制：是以煤油做分散剂，另加适当的变压器油配制而成。

通常煤油和变压器比例各50%。

其磁悬液的浓度为每升磁悬液施加1～3g荧光磁粉；c).对配制的磁悬液须进行浓度测试，其方法为：以每100ml磁悬液盛入浓度测定管内，非荧光磁粉沉淀30min后观察磁粉沉淀体积为1.2～2.4ml为合格。

磁粉检测工艺规程

磁粉检测工艺规程本工艺规程适用于铁磁性材料的承压设备原材料、焊接接头及压力管道焊接接头的表面、近表面缺陷的磁粉检测与评定。

与承压设备有关的支承件与结构件也可参照本部分进行磁粉检测。

2.编制根据JB/T4730－2005 ；《承压设备无损检测》GB150-1998钢制压力容器、GB151-1999 钢制换热器TSG R0004-2009固定式压力容器安全技术规程TSG D0001-2009 压力管道安全技术检测规程-工业管道GB50235-1997 工业金属管道工程施工及验收规范GB50148-1993 工业金属管道工程质量检验3.0通常规定3.1检测人员3.1.1从事磁粉检测的人员务必持有承压设备无损检测人员资格证书，操作人员应具有I级或者I级以上检测资格，磁粉检测报告应由具有II级II级以上检测资格者签发。

3.1.2色盲、色弱及矫正视力低于1.0者不得从事磁分检测工作。

3.2检测设备与材料3.2.1检测设备3.2.1.1磁粉检测设备应经检定合格并在检定有效期内使用。

3.2.1.2磁粉检测作业前，检测设备应经调试合格。

当磁轭式检测设备磁轭间距为最大时，交流电磁轭至少应有45N的提升力；直流电磁轭至少应有177N的提升力；交叉磁轭至少应有118N的提升力（磁极与试件表面间隙为0.5mm）3.2.1.3使用剩磁法检测时，交流探伤机应配备断电相位操纵器。

3.2.1.4黑光辐照度及波长当使用荧光磁粉检测时，使用黑光灯在工件表面的黑光辐照度应大于或者等于1000μW/cm2，黑光的波长约为320nm~400nm，中心波长约365nm 。

黑光源应符合GB/T16673的规定。

3.2.1.5退磁装置应能保证工件退磁后表面剩磁小于或者等于0.3mT(240A/m) 。

3.2.1.6磁场强度计、标准试片、磁场指示器、黑光灯等辅助器材应满足磁粉检测的需要。

3.2.2检测材料3.2.2.1磁粉检测材料应有产品合格证或者质量证明书，并应符合下列要求：3.2.2.2磁粉应具有高导磁率、低矫顽力与低剩磁，磁粉之间不应相互吸引；3.2.2.3磁粉粒度均匀，颜色与检测工件应有较高的对比度。

施工管理-磁粉探伤作业规程

磁粉检测作业规程目录一主题内容与适用范围 (3)二编制依据及相关标准规范 (3)三检测人员 (3)3.1视力要求 (3)3.2检测人员资格 (3)四磁粉检测程序 (3)五磁粉检测设备 (4)5.1设备 (4)5.2提升力 (4)5.3断电相位控制器 (4)5.4黑光辐照度及波长 (4)5.5退磁装置 (4)5.6辅助器材 (4)六磁粉、载体及磁悬液 (5)6.1磁粉 (5)七标准试件 (5)7.1标准试片 (5)7.2磁场指示器 (6)7.3中心导体磁化方法标准试块 (7)八磁化电流类型及其选用 (7)8.1电流类型 (7)8.2电流值 (7)九磁化方向 (7)9.1纵向磁化 (7)9.2周向磁化 (7)9.3复合磁化 (8)9.4焊缝的典型磁化方法 (8)十磁化规范 (8)10.1磁场强度 (8)10.2轴向通电法和中心导体法 (9)10.3偏置芯棒法 (9)10.4触头法 (9)10.5磁轭法 (10)10.6线圈法 (10)十一质量控制和安全防护 (11)11.1综合性能试验 (12)11.2磁悬液浓度测定 (12)11.3磁悬液污染判定 (12)11.4磁悬液润湿性能检验 (12)11.5电流表精度校验 (12)11.6电磁轭提升力校验 (12)11.7辅助仪表校验 (12)十二被检工件表面的准备 (13)12.1工件表面 (13)12.2安装接触垫 (13)12.3封堵 (13)12.4反差增强剂 (13)十三检测时机 (13)十四检测方法 (13)14.1检测方法分类 (13)14.2干法 (14)14.3湿法 (14)14.4连续法 (14)14.5剩磁法 (14)14.6交叉磁轭法 (14)十五磁痕显示的分类和记录 (14)15.1磁痕的分类 (14)15.2缺陷磁痕的观察 (15)15.3磁痕显示记录 (15)十六复验 (15)十七退磁 (16)17.1退磁一般要求 (16)17.2退磁方法 (16)17.3剩磁测定 (16)十八在用承压设备的磁粉检测 (16)十九磁粉检测质量分级 (17)19.1下列缺陷不允许存在 (17)19.2材料和焊接接头的磁粉检测质量分级 (17)19.3受压加工部件的磁粉检测质量分级 (17)19.4综合评级 (17)二十磁粉检测报告和资料保管 (17)附录A 各种磁化电流的波形、电流表指示及换算关系 (18)附录B焊缝的典型磁化方法 (19)一主题内容与适用范围本规程规定了压力管道安装及锅炉维修的磁粉检测方法及质量分级要求。

磁粉探伤检测工艺规程

磁粉探伤检测工艺规程1 适用范围1．1 本规程规定了铁磁性材料及其产品的磁粉探伤方法和检测工艺。

1．2 本规程适用于造船、修船、海洋工程及军工产品的铁磁性材料磁粉探伤。

1．3 本规程不适用于陆用锅炉压力容器产品的铁磁性材料探伤。

2 引用标准GB3721-8 3 磁粉探伤机ZBJ04006-87 钢铁材料的磁粉探伤方法JB／T606 3-92 粉探伤磁粉技术条件JB／T6065-92 磁粉探伤用标准试片JISG0565-74 钢铁材料的磁粉探伤试验方法及缺陷磁粉花纹的等级分类AWS D1.1-2001 美国焊接协会无损检验标准3 探伤人员3．1 从事磁粉探伤人员的视力，校正后应不低于1．0，并不得有色盲和色弱。

3．2 从事磁粉探伤人员应具有国内外各船级社互相认可的Ⅱ级以上资格证书。

4磁粉探伤设备4．1 磁粉探伤设备应符合GB3721—83《磁粉探伤机》的规定4．2 我厂使用的磁粉探伤设备采用便携式电磁轭和永久磁铁探伤仪。

4．3 电磁轭磁极间距50—200 n皿，交流电磁轭应具备44N以上提升力(磁吸力)。

直流电磁轭应具有177N提升力(磁吸力)。

4．4 旋转磁场的磁极间距为100—120 mm。

交流磁轭在被探工件表面上行进扫查时，四个磁轭端面与探测面之间间隙不超过2．0 mm。

激磁安匝数不得低于1300ATx 2。

4．5 使用电磁轭和旋转磁场探伤仪，被探工件不必做退磁处理。

5磁粉和磁悬液5．1磁粉应具有高导磁率和低剩磁材料制成。

磁粉颗粒之间不应互相吸引，用磁称量法检验时，其称量值应大于7—10g。

测试磁悬液浓度时，非萤光磁粉每100mL悬浮液的体积中为1．2—2．4mL的浓度。

萤光磁粉应符合JB／T6063-92《磁粉探伤用磁粉技术条件》的规定，每100mL体积为0．1—0．5mL。

5．2 磁粉材料应采用经有关技术监督部门验收合格的产品。

颗粒度应均匀。

湿法用的磁粉平均颗粒度为2—10µm，最大颗粒度不大于45µm(即大于320目)。

磁粉探伤工艺规程

磁粉探伤工艺规程
