室内分布系统设计流程
建筑物移动通信室内分布系统建设流程规范
建筑物移动通信室内分布系统建设流程规范1. 引言1.1 概述建筑物移动通信室内分布系统是指在建筑物内部，通过安装基站和相关设备，实现移动通信信号的覆盖和扩展的一种技术方案。
该系统能够解决建筑物内信号弱、拥塞等问题，并提供稳定、高质量的通信服务。
随着移动通信的快速发展和人们对无线网络需求的增加，建筑物移动通信室内分布系统成为现代化建筑必备的基础设施之一。
1.2 文章结构本文将简要介绍建筑物移动通信室内分布系统，并针对其建设流程制定了一套详细规范，以保证系统设计与实施的质量。
文章主要包括以下几个方面：- 第2部分将概述建筑物移动通信室内分布系统，阐明其组成部分以及应用场景；- 第3部分将讨论制定建设流程规范的必要性，包括现状分析、风险与挑战以及规范化的重要性；- 第4部分将详细介绍建设流程规范中的具体步骤与要点，包括全面规划与设计阶段、施工与实施阶段以及调试与优化阶段；- 第5部分将对整篇文章进行总结回顾，并展望未来建筑物移动通信室内分布系统的发展趋势。
1.3 目的本文旨在规范建筑物移动通信室内分布系统的建设流程，提供一套标准化的操作指南。
通过明确每个步骤的目标和要求，使得系统设计和实施更加科学、高效，提高系统的可靠性和稳定性。
同时，本文也为相关专业人员提供了一个全面了解建筑物移动通信室内分布系统的指导手册，方便他们在实际工作中能够按照规范进行操作。
通过规范建设流程，我们可以更好地满足用户对无线通信服务质量的需求，并推进移动通信技术在建筑物内部的普及应用。
2. 建筑物移动通信室内分布系统概览2.1 什么是建筑物移动通信室内分布系统建筑物移动通信室内分布系统是一种用于增强和改善建筑物内部无线通信信号覆盖的解决方案。
随着人们对高品质无线通信服务的需求不断增长，传统的室外基站已经不能满足人们在建筑物内部的通信需求。
因此，为了提供稳定、高效、广覆盖的室内通信环境，建筑物移动通信室内分布系统应运而生。
该系统由一系列设备和技术组成，旨在将无线电频率信号从外部移动网络引入建筑物，并通过内部的分布天线网络，将这些信号均匀地覆盖到每个房间、大厅和楼层。
室内分布系统设计方案
室内分布系统设计方案第一节概念室内分布系统，也被称为室内覆盖系统（IDS）。
此方案用于改善建筑物内用户组的移动通信环境，已被广泛应用，近年来在移动通信运营商。
室内覆盖系统是利用移动基站信号通过室内分布系统均匀地分布在房间的每一个角落，从而确保室内面积有一个理想的信号覆盖范围，提高网络覆盖率，达到良好通话质量的目的的[1]。
室内分布系统主要由以下部分组成 : 信号源、分布系统两部分组成，如图 1.1 所示。
图 1.1 室内分布系统的组成第二节室内分布系统简介一、室内分布系统的分类根据传输介质的不同，分布系统可分为电分布系统和光纤分布系统。
根据使用器件的不同，电分布系统又可分为无源分布系统、有源分布系统和泄漏电缆分布系统。
一）电分布系统通过馈线和功率分配器的信号源发送到天线，该信号通过天线又被发送到室内每个地方，根据信号衰减的程度时，可以增加干线放大器。
室内分布系统主要由信号、干线放大器和无源器件，没有功率放大为无源分布系统，有功率放大的为有源分布。
无源电分布系统：无源电分布系统除信号源外，主要由耦合器、功率分配器、合路器、衰减器、负载、泄漏电缆、室内天线、馈线等无源器件组成。
无源室内分布系统由于信号功率不经过放大，信号源提供的功率有限，同时考虑到上行信号的传播，有效服务范围不可能无限大，一般可以覆盖十几层楼，建筑面积在8000〜10000m2 左右。
有源电分布系统：在服务区域较大的情况下，为了弥补分布系统中信号功率的衰减，保证末端天线口的功率，在必要的位置需进行功率放大，加装干线放大器或使用有源天线、变频器等有源器件增加功率。
干线放大器造成噪音，干线放大器的多级级联形成累积噪音影响系统的通信质量，所以在设计中一般不使用干线放大器的级联。
干线放大器的补偿功率损耗是有限的，该系统可以实现的覆盖范围但还是有限制功率和上行链路的信号损失。
泄漏电缆分布系统 : 泄漏电缆分布系统是电分布系统的一种特殊形式，它将所提取的信源信号通过耦合器、功分器等无源器件进行分路后，送入泄漏电缆中。
室内分布系统设计操作手册
室内分布系统设计操作手册一、室内分布系统介绍1、室内分布的作用移动通信的网络覆盖、容量、质量是运营商获取竞争优势的关键因素。
网络覆盖、网络容量、网络质量从根本上体现了移动网络的服务水平，是所有网络优化工作的主题。
室内分布系统是针对室内用户群、用于改善建筑物内移动通信环境的一种成功的方案，其原理是利用室内覆盖式天馈系统将基站的信号均匀分布在室内每个角落，从而保证室内区域拥有理想的信号覆盖。
室内分布系统的建设，可完善大中型建筑物、重要地下公共场所及高层建筑的室内覆盖，较为全面地改善建筑物内的通话质量，提高移动电话接通率，开辟出高质量的室内移动通信区域；同时，使用微蜂窝系统可以分担室外宏蜂窝话务，扩大网络容量，从而保证良好的通信质量，整体上提高移动网络的服务水平,是移动通信网路发展的需要.2、室内分布系统组成室内分布系统主要由信号源和信号分布系统两部分组成。
而信号分布系统主要设备包括馈线、天线、干线放大器、耦合器和功分等器件。
2。
1信号源信号源为分布系统提供无线信号，信号源可以是无线通信系统的基站、直放站或其它设备.室内无线综合覆盖系统的信号源包括PHS信号源、WLL信号源、3G 信号源、WLAN信号源、GSM信号源、CDMA信号源等。
2.2信号分布系统信号分布系统将信号源通过耦合器、功分器等无源器件进行分路，经由馈线将信号尽可能平均地分配到每一分散安装在建筑物各个区域的低功率天线上。
信号分布系统包含有源设备的分布系统称为有源分布系统，只包含无源器件的分布系统称为无源分布系统；按布放位置分为干线部分和支线部分。
信号分布系统通常包括室内天线、射频同轴电缆、电缆接头、功分器、耦合器、3dB电桥等无源器件以及干放等有源设备。
室内分布系统结构如下图所示：3、需要室内分布的原因覆盖方面:由于建筑物自身的屏蔽和吸收作用，造成了无线电波较大的传输衰耗,形成了无线信号的弱场强区甚至盲区；●容量方面：建筑物诸如大型购物商场、会议中心,由于无线市话使用密度过大，局部网络容量不能满足用户需求，无线信道发生拥塞现象;●质量方面:建筑物高层空间极易存在无线频率干扰，服务小区信号不稳定，出现乒乓切换效应，话音质量难以保证，不时出现掉话现象;以上各种问题严重影响了手机的正常使用，影响用户的主观感知度。
LTE室内分布系统设计流程
好， 对于施工的准 备阶段一定要提前做好控制 ， 并要贯穿施工 准备 阶段与施工整个过程， 科学 、 合理 的设计一 定要在施工 的 通信工程项 目建设的过程 是一个 复杂 、 技术含量很 高、 系
没有做好事前检查等状况造成， 以在施工 的整个过程 中， 所 都
合理的通信技 术应用到通信工程项 目 建设当 中，全面提高通
信工程项 目整体技术水平 。 参考 文献 ： ［】 廖武权． １ 论如何能够有效控制通信工程项 目达到利益最大 化 ［． Ｊ 城市建设理论研 究（ ］ 电子版） ０ １１） ， １（７ ２ 【】 陈财． 信工程建设全 过程 中的相关管理措施 ［． ２ 通 Ｊ科技资 ］
一
统性强的过程 ， 要想达到预期 目 ， 标 就要对通信工程项 目 实施 整个过程中的进度、 质量以及成本做好控制和管理， 确保通信 工程项 目的顺 利实施 ，项 目管理工作是一项专业化程度很高
的工作，要对通信工程项 目实施 中所有 的工序活动都做到熟 悉和了解 ， 才能够做到有效管理和控制。 要将先进的、 科学 的、
２１ ０ ２年第 ５期
（ 总第 １１期） ２
信 息 通 信
Ｉ ０ＲＭ ＡＴＩ ＮＦ ＯＮ ＆ ＣＯＭ Ｍ ＵＮＩ ＡＴ ＯＮＳ Ｃ Ｉ
２ １ ０２
（ ｕ ． Ｎ １ １ Ｓｍ ｏ ２）
Ｌ Ｅ室 内分布系统设计流程 Ｔ
李 维． 朱 恩
（ 湖北邮电规 划设计有 限公 司， 湖北 武汉 ４０２ ） ３０３
全过程中得 以体现 ， 对现在 的通信技术 以及 网络要进行优化 和整合 ， 要运用先进 的、 科学的、 合理的管理手段， 要为工程建 设做好 咨询服务 以及技术支 持。对于施工过程 的 自然环境 、 图纸 的检查 以及经济条件要做好调查和分析 ，在正式施工前 定要对 生产物 资做好相关准备工作 ， 比如说 ： 施工过程中所 需要的物 资以及机械设备设施等等 。对于施工人员的安排一 定要合理， 技术工人的安排更要恰当 要建立健全和完善相关 施工组织方案 和具 体实施计划 ，施工保障措施和管理制度体 系也要做好计划和方案 。 其次是事 中控 制和管理 。在通信 工程项 目施工过 程中 ，
TD 室内分布系统标准建设流程(TD-IDS-SOP)
室分站点建设工器具检查表
序号工具名称配备要求检查情况1卷尺施工必备
2记号笔施工必备
3水平仪施工必备
4冲击钻施工必备
5吸尘器施工必备
6力矩扳手施工必备
7活动扳手施工必备
8套筒扳手施工必备
9十字螺丝刀施工必备
10一字螺丝刀施工必备
11热吹风机施工必备
12万用表施工必备
13剥皮钳施工必备
14尖嘴钳施工必备
15斜口钳施工必备
16老虎钳施工必备
17液压钳施工必备
18剪线钳施工必备
19压线钳施工必备
20馈线刀施工必备
21卡口扳手施工必备
22裁纸刀施工必备
23钢锯施工必备
24锉刀施工必备
25指南针施工必备
26倾角仪施工必备
27羊角锤施工必备
28测试手机施工必备
29梯子施工必备
30安全帽2M以上登高作业必备，并达到安全防护要求
31安全带2M以上登高作业必备，并达到安全防护要求
备注：检查有配备则打“√”，检查无配备则打“×”。
室内分布系统设计流程
室内分布系统设计流程——审核
平面图审核： ✓覆盖区域是否完整，有些区域需要考虑了施工难度及物业协调能力，但从设 计角度出发尽量覆盖所有区域； ✓天线布放是否合理，考虑到2G频道的合路（特别是WLAN网络），采用“多天 线小功率”的布放原则。特别是一些房间较多、间隔较密的区域，需要多布放 天线，原则上天线至覆盖区域的空间传播不宜超过2堵以上的隔墙损耗。另外， 天线应尽量布放在各个房间的门口、或者周围有多个房间的门口。 ✓对于空旷区域，例如停车场、大厅等，可适当放宽每个天线的覆盖半径，控 制在10～15米之间。 ✓是否有信号源设备摆放图? ✓路由是否清晰明了？ ✓需标出每个天线的对应编号（须和原理图编号一致）?

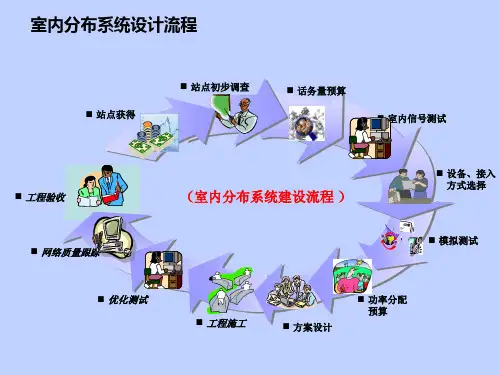

室内分布系统设计流程
站点获得
站点初步调查
话务量预算
室内信号测试
工程验收 网络质量跟踪
（室内分布系统建设流程 ）
设备、接 工程施工
方案设计
功率分配 预算
室内分布系统设计流程——勘察
勘察原因 话务过于繁忙；覆盖盲区；外部干扰严重，信号不稳定。 勘察覆盖范围 需要覆盖的楼层和面积；是否需要覆盖电梯；是否需要覆盖地下停车场等特 殊区域。 勘察周围的基站情况； 勘察内容 ✓勘察时最好有建筑结构图，了解机房、弱电管井的位置以及各楼层的结构， 以确定设备布放位置和施工布线的走向和路由；
室内分布系统设计流程——审核
系统图审核： ✓信号源/干放输出功率是否合理；信号源到室内天线末端功率计算是否准确？ ✓主干、分支是否合理？各分支功率分配是否合理？ ✓各室内天线输出功率是否平衡（如果不平衡，是什么原因导致？一般来说， 覆盖洗手间、电梯等区域，天线口输出功率最好高一些，但输出功率也不要超 过合理值）。 ✓考虑到2G频段的合路，30米左右（以上）的馈线均要用7/8”馈线； ✓各无源器件（主要是功分器、耦合器、衰减器、天线）的输入、输出功率是 否正确？ ✓干放输入功率是否满足开通干放的要求？
室分建设流程
室内分布系统的建设总体可以分为勘测、设计、施工、开通测试四个阶段室内覆盖选点原则第一、选择室内信号覆盖不好、又有人流量的建筑物作为室内覆盖选点的对象。
第二、对城区内的高层建筑进行室内覆盖，如高层写字楼，高层住宅楼等。
就目前的网络优化手段而言，对于高层空间的无线干扰及乒乓切换效应，没有其它更为有效的解决方案。
第三、分析宏蜂窝话务情况、划定高话务区域，然后在高话务区域寻找话务热点建筑，利用室内覆盖系统吸收建筑物内的话务，从而缓解宏蜂窝容量方面的压力。
如城区中心人流量大的商场、酒店、医院等不论信号覆盖情况如何，均应考虑进行室内覆盖。
勘测勘测是由技术人员对建筑物内的无线信号进行测试，确定工程选点。
勘测是整个工程的发起阶段。
一、勘测前准备工作：1、确认勘测是否得到运营商和业主的许可；2、了解勘测点周围基站分布情况、位置情况；3、向用户、业主索取被测建筑的平面图以及相关地形、结构资料，如业主最终无法提供，勘测人员必须绘制详尽的平面图或立面图，或者用相机拍摄建筑物的消防走线图；4、现场勘测前，要仔细研究被测建筑物图纸，尽量从图纸上搞清建筑结构；5、了解勘测点的覆盖要求，如覆盖范围及覆盖等级等。
二、测试工具配置：1、测试手机；2、电脑；3、测试软件：TEMS，鼎力等（软件可选，但必须能提供路测轨迹图）；4、测距仪,卷尺；5、GPS定位系统；6、照相机三、勘测要求：1、勘测设计前必须有建设单位签发的业主联系函、设计委托函；2、设计单位必须提供详细的勘察设计计划；3、勘测过程必须由监理公司监督；4、勘测后承建单位必须形成勘测纪要四、勘测内容及无线数据分析：1）建筑环境勘测1、覆盖站点名称；2、覆盖站点的地理位置（站点详细地址、经纬度、周围建筑环境描述等）；3、建筑楼宇高度、层数、建筑总面积和建筑结构（内部环境描述）等；4、对建筑物进行功能结构分割（标准层、地下层等），并分别对面积和功能方面进行描述；5、需要覆盖的区域进行面积描述（楼层、总面积等）；6、要求提供建筑设计平面图或建筑剖面图（如没有需要现场画草图）；7、房屋内部环境和装修情况，初步确定天线覆盖半径和天线安装位置；8、天花板上部结构，能否穿线缆，确定馈线布放路由；9、电气竖井、位置数量、走线位置的空余空间；10、电梯间共井情况、停靠区间、通达楼层高度及用途等，确定电梯间缆线进出口位置；11、确定楼宇通道、楼梯间、电梯间位置和数量；12、机房位置或信源安装位置确定；13、覆盖系统用电情况的调查；14、大楼防雷接地、接地网电阻值、接地网位置图、接地点位置图等。
室内分布系统设计方案
室内分布系统设计方案室内分布系统是一种能够在室内空间中提供无线通信覆盖的系统。
它可以解决室内信号衰减的问题，确保人们在室内也能够随时随地进行通信。
下面是一个针对室内分布系统的设计方案。
首先，需要对室内的需求进行调研和评估。
这包括对室内空间的大小、布局以及使用情况进行了解，以确定所需要的无线覆盖面积和信号强度要求。
在确定了需求后，需要设计一个合适的无线网络架构。
室内分布系统可以采用分布式架构或集中式架构。
在分布式架构中，会在室内空间中布设多个无线接入点，它们相互连接并提供无缝的信号覆盖。
而在集中式架构中，将所有的无线接入点连接到一个中央控制器上，由该控制器进行管理和控制。
在每个无线接入点的选取上，需要根据实际情况选择合适的设备。
这包括选取合适的无线频段、无线传输速率等。
同时，还需要考虑到室内的结构和材料对信号传输的影响，选择合适的天线类型和布放位置。
为了确保信号的覆盖和质量，需要进行合适的信号调整和优化。
这包括进行合适的功率分配、信道分配以及干扰管理等。
如果室内空间较大或存在障碍物，可能需要采用信号中继器来增强信号覆盖范围。
为了提供更好的服务质量，可以考虑使用一些辅助技术。
例如，可以使用信号增强器来增强信号强度，使用信道选择算法来优化信道资源的利用，使用隔离技术来减少信号之间的干扰。
最后，为了保证系统的稳定和可靠性，需要进行系统的监控和维护。
可以使用网络管理系统来对系统进行监控，及时发现并解决问题。
同时，还需要进行定期的系统巡检和维护，确保系统的正常运行。
总结起来，室内分布系统的设计方案包括对室内需求的调研和评估、无线网络架构的设计、无线接入点和天线的选取、信号调整和优化、辅助技术的使用以及系统的监控和维护。
通过合理的设计和优化，可以确保室内分布系统能够提供稳定、高质量的无线通信服务。
室分分布系统原理及设计方案
