低压成套开关设备一、概述低压成套开关设备是一种用于电力系统中的电气控制设备，用于控制、保护和监测电气设备和电路。

它由多个开关元件、保护元件和控制元件组成，通常安装在一个封闭的金属板箱内，构成一个完整的系统单元。

低压成套开关设备广泛应用于工业、商业和住宅建筑中的配电系统中，以实现电力系统的安全、稳定运行。

二、主要组成部分低压成套开关设备主要包含以下几个组成部分：1. 主开关主开关是低压成套开关设备的核心部分，主要用于控制电力系统的通断。

它通常由一台或多台断路器组成，能承受电流负荷，并在电流超过设定值时自动切断电路，以保护电气设备和电路免受过电流的损害。

2. 保护元件保护元件用于监测电气设备和电路的运行状态，并在出现故障时采取相应的措施，以保护设备和人员的安全。

常见的保护元件包括过载保护器、短路保护器、接地保护器等。

3. 控制元件控制元件用于实现对电气设备和电路的控制操作，例如开关、按钮、指示灯等。

通过控制元件，操作人员可以对电气设备进行手动控制，实现开关、分合闸操作，并通过指示灯了解设备的运行状态。

4. 仪表元件仪表元件用于监测和显示电气设备和电路的运行参数，例如电压、电流、频率等。

通过仪表元件，操作人员可以实时了解设备的运行状态，并根据需要进行调整和控制。

三、主要功能低压成套开关设备具有以下主要功能：1.电路控制：通过主开关和控制元件，实现对电气设备和电路的手动控制，包括通电、断电、分合闸等操作。

2.过载保护：通过过载保护器监测电流负荷，当电流超过设定值时，自动切断电路，以避免设备和电路受到过电流的损坏。

3.短路保护：通过短路保护器监测电路的短路情况，当电路发生短路时，自动切断电路，以避免设备和电路发生故障。

4.接地保护：通过接地保护器监测电气设备和电路是否接地，当发现设备或电路接地时，自动切断电路，以保护人员和设备安全。

5.远程监控：部分低压成套开关设备配备了远程监控功能，可以通过网络或无线通信方式，监测和控制设备远程运行状态。

低压成套开关设备原理

低压成套开关设备原理
低压成套开关设备包括低压开关柜、断路器、接触器、保护装置、仪表电器等组成。

其工作原理是通过电气信号控制各个部件的动作及保护功能的实现。

首先，低压开关柜是低压成套开关设备的主体，它包含了各个功能模块，如断路器模块、保护模块、测量模块等。

低压开关柜的主要作用是提供电源的输入和输出接口，以及保护和控制电路的功能。

断路器是低压成套开关设备中的主要保护装置。

它的工作原理是通过感应电流大小来检测电路中是否出现过载或短路故障，并在故障发生时迅速切断电路，以保护电气设备不受损坏。

接触器是用来控制电路的开关装置。

其工作原理是通过控制电磁线圈的通断来控制电路的通断状态。

当电磁线圈通电时，产生的磁场会吸引动铁芯使接通触点闭合，电路通电。

当电磁线圈断电时，动铁芯弹回，使接触触点断开，电路断电。

保护装置是用来保护电气设备的装置。

它能够检测电气设备的工作状态，并在设备出现异常时发出报警信号或切断电路，以避免设备的进一步损坏。

保护装置的工作原理根据其具体功能而不同，常见的保护装置有过流保护装置、欠压保护装置、过压保护装置等。

仪表电器是用来测量和显示电气参数的设备。

其工作原理是通过感应电流、电压等物理量，将其转换成与之对应的信号，并
通过电路进行放大、整形和处理，最终显示出实际的电气参数。

仪表电器常见的类型有电流表、电压表、功率表等。

综上所述，低压成套开关设备通过电气信号控制各个部件的动作及保护功能的实现。

这些部件包括低压开关柜、断路器、接触器、保护装置和仪表电器等，它们协同工作，确保电气设备的正常运行和安全性。

低压成套开关柜的组成

低压成套开关柜的组成低压成套开关柜是电力系统中的重要组成部分，它主要由开关设备、控制设备、电源设备、仪表设备、保护设备等组成。

下面将从这些方面分别介绍。

1. 开关设备开关设备是低压成套开关柜中最基本的部件，是控制和保护电路的关键。

开关设备通常包括断路器、隔离开关、负荷开关等。

这些开关设备可以控制电路的通断和电源的接通，保护负载设备免受电路故障的影响。

2. 控制设备控制设备是低压成套开关柜中的另一个重要组成部分，可实现对电路的远程和自动控制。

控制设备通常包括接触器、继电器、计时器、PLC等。

这些控制设备可以控制电路的开关和保护，实现电路的自动化、智能化控制。

3. 电源设备电源设备是低压成套开关柜中的重要组成部分，主要用于为电路提供电源。

电源设备通常包括电源开关、电容器、变压器等。

这些电源设备可以确保电路的稳定供电，避免因电源问题导致电路故障。

4. 仪表设备仪表设备是对电路运行状态进行监测和测量的设备。

仪表设备通常包括电流表、电压表、功率表、频率表等。

这些仪表设备可以实时监测电路的运行状态，为电路的调试和故障排除提供重要的参考数据。

5. 保护设备保护设备是保护电路和负载设备免受电路故障的影响的关键设备。

保护设备通常包括熔断器、过载保护器、欠压保护器、接地保护器等。

这些保护设备可以及时发现和隔离电路故障，保护负载设备免受电路故障的影响。

除了以上几个方面，低压成套开关柜还需要考虑接线、接地、散热等问题。

接线需要保证接线的可靠性和安全性，接地需要保证接地的可靠性和有效性，散热需要保证设备能够正常运行，不会因过热而影响设备的寿命和性能。

低压成套开关柜是电力系统中的重要组成部分，它的组成包括开关设备、控制设备、电源设备、仪表设备、保护设备等多个方面，需要考虑接线、接地、散热等问题。

只有在这些方面都得到妥善处理，才能确保低压成套开关柜的正常运行和可靠性。

低压成套开关设备的原理及其控制技术

低压成套开关设备的原理及其控制技术低压成套开关设备的原理是根据电磁原理和电器元件的工作特性来实现的。

其中，断路器用来分断和连接电路，起到保护电路和负荷的作用。

负荷开关用来控制负荷的通断和接通。

熔断器用来保护电路，当电流超过额定电流时，熔断器内的熔丝会熔断，切断电路。

接触器用来控制小功率回路的通断，具有远距离控制和分时控制的特点。

刀闸则是用来切断电流的大功率回路。

1.手动控制：使用人工操作负荷开关、断路器、接触器等设备，实现对电路通断和负荷控制的手动控制方式。

这种方式简单易行，适用于小型电气系统。

2.自动控制：使用定时器、传感器、PLC等控制装置实现对低压成套开关设备的自动控制。

通过预设参数和逻辑运算，实现对电路的自动开关、负荷调节、保护等功能。

这种方式具有自动化程度高、控制精度高的特点，适用于大型电气系统和自动化生产线。

3.遥控控制：使用远距离控制装置，如遥控器、开关柜等，实现对低压成套开关设备的远程控制。

通过无线通信或有线通信的方式，将控制信号传输到目标设备，实现对电路的远程开关、负荷控制等功能。

这种方式适用于需要远程控制和监控的场合，如智能家居、智能楼宇等。

4.PLC控制：使用可编程逻辑控制器（PLC），将各种电器元件与PLC相连接，通过编程实现低压成套开关设备的自动控制。

PLC可以根据传感器信号和逻辑运算来判断电路的状态，并控制相关设备的运行。

这种方式广泛应用于工业控制领域，具有灵活性高、可扩展性好的特点。

低压成套开关设备的原理和控制技术的发展，使得电气系统的运行更加安全、可靠和高效。

同时，随着智能化技术的不断应用，低压成套开关设备的控制方式也将越来越多样化和智能化，为电力系统的运行和管理提供更多的选择和便利。

低压成套开关设备的原理

低压成套开关设备的原理低压成套开关设备是电力系统中常见的一种电气设备，广泛应用于各个行业的电力配电系统中。

它由断路器、刀闸、熔断器等组成，通过控制开关的动作来实现电路的接通和断开，保护和控制电力系统的正常运行。

本文将从电力系统基本原理、低压成套开关设备的组成及其工作原理等方面进行论述，以便更好地理解低压成套开关设备的原理。

一、电力系统基本原理电力系统是指由发电厂、输电线路、变电站以及配电网络等构成的一个电力传输和分配系统。

电力系统中的电能转换设备将能量从一种形式转换为另一种形式，并将电能传输到用户终端。

电力系统的核心是变电站，它负责将发电厂输送过来的高压电能转换为低压电能，以便通过低压成套开关设备进行分配和控制。

二、低压成套开关设备的组成低压成套开关设备通常包括断路器、刀闸、熔断器、接触器、继电器等多种组件。

其中断路器用于开闭电路，刀闸用于切断电路，熔断器用于过载保护，接触器和继电器用于控制电路的动作。

这些组件通过合理的组合和布置，构成一个完整的低压成套开关设备系统。

三、低压成套开关设备的工作原理低压成套开关设备的工作原理可以分为两个方面来进行说明：开关的控制和开关的保护。

1. 开关的控制低压成套开关设备通过接触器和继电器等组件控制电路的开闭。

当接触器吸合时，它会建立电路通路，使电能正常传输；当接触器断开时，电路被切断，电能无法传输。

继电器在电路中起到信号传递和放大的作用，它接收来自控制系统的指令，并通过电磁吸合和释放来控制接触器的动作。

2. 开关的保护低压成套开关设备还具备对电路的保护功能。

断路器通过检测电路中的电流大小来实现过载保护和短路保护。

当电路中的电流超过额定值时，断路器会迅速切断电路，避免电气设备的损坏和事故的发生。

熔断器也是一种重要的保护装置，它通过熔断器丝的熔断来实现对电路的保护。

总结：低压成套开关设备是电力系统中必不可少的一种设备，它通过控制电路的开闭和实现对电路的保护，保障电力系统的正常运行。

低压成套开关设备培训课程

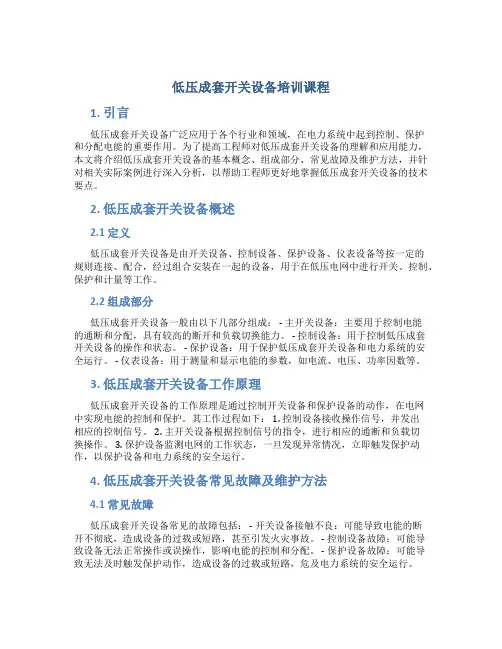

低压成套开关设备培训课程1. 引言低压成套开关设备广泛应用于各个行业和领域，在电力系统中起到控制、保护和分配电能的重要作用。

为了提高工程师对低压成套开关设备的理解和应用能力，本文将介绍低压成套开关设备的基本概念、组成部分、常见故障及维护方法，并针对相关实际案例进行深入分析，以帮助工程师更好地掌握低压成套开关设备的技术要点。

2. 低压成套开关设备概述2.1 定义低压成套开关设备是由开关设备、控制设备、保护设备、仪表设备等按一定的规则连接、配合，经过组合安装在一起的设备，用于在低压电网中进行开关、控制、保护和计量等工作。

2.2 组成部分低压成套开关设备一般由以下几部分组成： - 主开关设备：主要用于控制电能的通断和分配，具有较高的断开和负载切换能力。

- 控制设备：用于控制低压成套开关设备的操作和状态。

- 保护设备：用于保护低压成套开关设备和电力系统的安全运行。

- 仪表设备：用于测量和显示电能的参数，如电流、电压、功率因数等。

3. 低压成套开关设备工作原理低压成套开关设备的工作原理是通过控制开关设备和保护设备的动作，在电网中实现电能的控制和保护。

其工作过程如下： 1. 控制设备接收操作信号，并发出相应的控制信号。

2. 主开关设备根据控制信号的指令，进行相应的通断和负载切换操作。

3. 保护设备监测电网的工作状态，一旦发现异常情况，立即触发保护动作，以保护设备和电力系统的安全运行。

4. 低压成套开关设备常见故障及维护方法4.1 常见故障低压成套开关设备常见的故障包括： - 开关设备接触不良：可能导致电能的断开不彻底，造成设备的过载或短路，甚至引发火灾事故。

- 控制设备故障：可能导致设备无法正常操作或误操作，影响电能的控制和分配。

- 保护设备故障：可能导致无法及时触发保护动作，造成设备的过载或短路，危及电力系统的安全运行。

4.2 维护方法为了保证低压成套开关设备的正常运行，应采取以下维护方法： - 定期巡检：定期检查设备的外观、接线、紧固件等是否正常，确保设备的安全运行。

低压成套开关设备的原理及其控制技术

低压成套开关设备的原理及其控制技术
低压成套开关设备的原理及其控制技术
低压成套开关设备是一类电力配电设备，可以实现电源的自动转换、故障保护以及控制电力负荷，为电气设备提供安全可靠的电源供应。

它的操作原理是使用电流监测器实时监测负荷的电流，根据合情合理的预设程序，当负荷超出正常范围时向负荷关断电路，当出现异常情况时及时断开负荷。

低压成套开关设备控制技术主要有两种：一种是基于低压交流电力前端负荷的点选技术，另一种则是基于低压交流电力后端负荷的点选技术。

点选技术是基于负荷流动轨迹信息，通过电缆，保险器或负荷电源的电压来控制负荷的电流。

在这种技术中，在基于前端负荷的点选技术中，可以采用负荷的电流循环调节或恒流技术进行控制。

此外，对于基于后端负荷的点选技术，可以采用恒压技术进行控制。

点选技术也可以用于防止漏电，这可以通过在开关设备面前施加重负荷来实现。

另外，还有一种较常见的低压成套开关设备的控制技术，即分段技术。

这种技术有两种：一种是基于流量的技术，可以根据变压器的实时状态来决定具体的断开状态，通过更改电动机的供电量来控制负荷的电流；另一种是基于电源的技术，可以根据变压器的实时状态来决定具体的断开状态，通过更改变压器的变压器比来控制电源的电流。

总之，低压成套开关设备的原理是监测电流，根据控制程序实现转换、故障保护和控制电力负荷，为电气设备提供安全可靠的电源供应。

而低压成套开关设备的控制技术则有点选技术和分段技术两种。

低压成套开关设备标准

低压成套开关设备标准低压成套开关设备是指额定工作电压660V及以下，额定工作电流6300A及以下的电气设备，主要用于配电系统中对电能进行控制、保护和监测。

低压成套开关设备作为电气系统中的重要组成部分，其性能和质量直接关系到电气系统的安全稳定运行，因此对其标准化和规范化要求较高。

一、设备选用标准。

低压成套开关设备应符合国家相关标准和规范的要求，包括但不限于《低压成套开关设备通用技术条件》（GB7251.1-2013）、《低压成套开关设备及控制设备》（GB7251.3-2013）等。

在选用设备时，应充分考虑电气系统的负荷特性、环境条件、运行要求等因素，选择符合实际需要的设备。

二、设备安装标准。

低压成套开关设备的安装应符合国家相关标准和规范的要求，包括但不限于《电气装置安装工程施工及验收规范》（GB50254-2015）、《低压成套开关设备安装与运行维护》（GB50227-2014）等。

在安装过程中，应严格按照设备制造商提供的安装说明进行操作，确保设备安装质量和安全性。

三、设备运行标准。

低压成套开关设备的运行应符合国家相关标准和规范的要求，包括但不限于《低压成套开关设备运行与维护》（GB50171-2012）、《低压成套开关设备操作规程》等。

在设备运行过程中，应定期进行检查、试验和维护，及时发现并处理设备运行中的异常情况，确保设备的正常运行。

四、设备维护标准。

低压成套开关设备的维护应符合国家相关标准和规范的要求，包括但不限于《低压成套开关设备运行与维护》（GB50171-2012）、《低压成套开关设备维护管理规程》等。

在设备维护过程中，应按照设备制造商提供的维护手册进行操作，定期进行设备的清洁、检查、润滑和调整，确保设备的可靠性和安全性。

五、设备检测标准。

低压成套开关设备的检测应符合国家相关标准和规范的要求，包括但不限于《低压成套开关设备检测规程》、《低压成套开关设备定期检测与评定导则》等。

在设备检测过程中，应严格按照标准规定的方法和要求进行检测，确保设备的性能和安全性符合要求。

低压成套开关设备和控制设备标准

低压成套开关设备和控制设备标准一、引言低压成套开关设备和控制设备是电力系统中的重要组成部分，广泛应用于发电、输电、配电和用电各个领域。

为确保电力系统的安全、稳定和高效运行，制定和执行相应的标准是至关重要的。

本文将探讨低压成套开关设备和控制设备的标准，以期提高设备质量，促进电力行业的发展。

二、设备标准的意义低压成套开关设备和控制设备标准的制定和执行具有以下意义：1.确保设备安全：标准规定了设备的设计、制造、试验和安装等方面的要求，确保设备在正常运行和异常情况下都能保证安全。

2.提高设备性能：标准对设备的性能参数、性能指标等进行了明确，促使制造企业不断优化产品设计，提高设备性能。

3.促进行业发展：标准的制定和执行有助于推动行业技术进步，提高行业整体水平，增强国际竞争力。

4.方便监管和检测：标准为监管部门提供了明确的依据，有助于实现对设备的有效监管和检测，确保电力系统的安全运行。

三、设备标准的主要内容低压成套开关设备和控制设备标准主要包括以下几个方面：1.设备分类与命名：标准对低压成套开关设备和控制设备进行了分类，并规定了设备的命名规则，以便于识别和管理。

2.设备技术要求：标准详细规定了设备的技术要求，包括电气性能、机械性能、环境适应性等方面的指标，确保设备满足电力系统运行的需求。

3.试验方法与检验规则：标准规定了设备的试验方法和检验规则，确保设备在出厂前经过严格的试验和检验，保证设备质量。

4.安装与使用：标准对设备的安装、调试、运行和维护等方面的要求进行了明确，确保设备在电力系统中的正常运行。

四、标准的执行与监督为确保低压成套开关设备和控制设备标准的有效执行，需要采取以下措施：1.加强标准宣传和培训：加大对标准的宣传力度，提高行业对标准的认知度和执行力。

同时，开展针对性的培训活动，提高从业人员的技术水平和标准意识。

2.强化制造企业管理：要求制造企业严格按照标准进行生产，建立健全质量管理体系，确保出厂设备符合标准要求。

低压成套开关设备

低压成套开关设备
1.低压成套开关设备的种类和系列
1.低压成套开关设备按标准分为以下几个部分：
1）低压成套开关设备（包括无功功率补偿装置）
2）母线槽
3）非专业人员使用的配电箱
4）建筑工地使用的盘配电装置
5）电缆分线（分支）箱
2.低压成套开关设备
目前我国市场用得较多的低压成套开关设备类型包括以下几种：
1）固定封闭式（GB7251.1与JB/T5877）
(1)交流低压配电柜（电流3150A）（2）动力配电柜（电流630A以下）2）抽出式（GB7251.1与JB/T9661）(电流4000A以下)
3）固定分割式（GB7251.1与JB/T5877）
4）随着需要和技术进步，智能型（GB7251.8）产品也备受用户青睐。

低压成套开关设备

低压成套开关设备引言低压成套开关设备是一种用于低压电力系统的开关设备，通常用于电力配电、控制和保护。

它由多个电器和机械部件组成，用于实现低压电气系统的自动化和安全运行。

本文将介绍低压成套开关设备的基本概念、组成部分、工作原理以及应用领域。

概述低压成套开关设备通常由开关柜、接触器、熔断器、保护装置等组成，它们协同工作以实现电力系统的控制和保护功能。

低压成套开关设备广泛应用于工业、商业和住宅建筑等领域，用于配电、机械设备控制、照明、空调等电气系统的运行和管理。

组成部分1.开关柜开关柜是低压成套开关设备的主要组成部分，它通常由金属外壳、组件架和控制元件组成。

开关柜用于容纳其他组件，同时起到保护和绝缘的作用。

开关柜可以根据需要配置不同种类的开关、熔断器和保护装置。

2.接触器接触器是一种电器开关装置，用于控制电路的通断。

它由电磁线圈和一对可移动和固定接点组成。

接触器广泛应用于电力系统中的起动、停止和控制操作。

它可以通过与控制装置（如按钮、传感器等）配合实现自动化控制。

3.熔断器熔断器用于保护电路中的设备和电气系统。

当电流超过设定值时，熔断器会自动切断电路，以防止设备的过载和短路。

熔断器通常由感应线圈和熔断器芯组成，根据需要可以配置不同额定电流和断电容量的熔断器。

4.保护装置保护装置用于检测、监视和保护电气系统。

它可以监测电流、电压、温度等参数，并在发生异常情况时触发保护动作。

保护装置可以防止电气设备受到损坏，同时保障电气系统的安全运行。

工作原理低压成套开关设备通过组合不同的组件，实现对电力系统的控制和保护。

当操作人员需要控制电路通断时，可以通过操作开关柜上的按钮或使用远程控制装置来控制接触器的通断。

接触器的动作会触发电气系统相应的动作，如启动或停止电动机、切换电源等。

同时，熔断器起到保护电路的作用。

当电流超过设定值时，熔断器会自动断开电路，防止电路中的设备受到过载和短路的损坏。

保护装置则监测电流、电压和温度等参数，一旦发生异常情况，会触发保护动作，保护设备的安全运行。

低压成套开关设备介绍

低压成套开关设备介绍1. 引言低压成套开关设备是用于控制低压电气系统中的电流、电压和功率的重要装置。

它由断路器、隔离开关、电动机保护器等组成，广泛应用于工业、建筑、电力、交通等领域。

本文将介绍低压成套开关设备的组成部分、工作原理以及在各个领域中的应用。

2. 组成部分低压成套开关设备通常由以下几个主要部分组成：2.1 断路器断路器是低压成套开关设备中最重要的组成部分之一。

它用于在电气系统出现过载或短路时切断电流，以保护电气设备和人身安全。

断路器通常由热保护器和磁性触发器组成，能够及时检测电流异常并切断电路。

2.2 隔离开关隔离开关用于切断电气设备与电源之间的电气连接，确保维修和检修工作的安全进行。

它通常具有可靠的隔离功能，当断开电气设备与电源之间的连接时，能够有效地阻止电流的流动。

2.3 电动机保护器电动机保护器用于对电动机进行过载、短路和相序保护。

它能够及时检测电动机运行异常，并切断电流以避免电机损坏。

电动机保护器通常具有过载保护、短路保护和欠压保护等功能。

2.4 控制开关控制开关用于手动控制电气系统中设备的启停、转换和调节等操作。

它通常由按钮、开关和指示灯等组成，能够方便地对电气设备进行操作和控制。

2.5 测量仪表测量仪表用于测量和显示电气系统中的电流、电压、功率、功率因数等参数。

它通常由电流表、电压表和功率因数表等组成，能够及时监测电气系统的运行状态。

3. 工作原理低压成套开关设备的工作原理基于电流和电压的传感与控制。

当电气系统出现过载、短路或其他异常情况时，断路器会通过热保护器和磁性触发器等装置检测电流异常，并迅速切断电路。

隔离开关则用于隔离电气设备与电源之间的电气连接，确保维修和检修工作的安全进行。

电动机保护器则能够对电动机进行全方位的保护，及时切断电流以避免电机损坏。

控制开关和测量仪表则用于控制和监测电气系统的运行状态。

4. 应用领域低压成套开关设备广泛应用于工业、建筑、电力、交通等领域。

低压成套开关设备的原理及其控制技术

低压成套开关设备的原理及其控制技术低压成套开关设备是电力系统中的重要组成部分，主要用于电力输配电网络中的电流传输和控制。

它由开关设备、保护设备、测量设备和控制设备等组成，通过相应的电气原理和控制技术实现对电力系统的电流传输、开关操作、保护和测量等功能。

下面将详细介绍低压成套开关设备的原理及其控制技术。

一、低压成套开关设备的原理1.电力传输与控制原理低压成套开关设备用来传输和控制电能的主要电气元件是接触器和断路器。

接触器用于建立和断开电路，通过闭合或断开触点实现电流的通断控制。

断路器则用于保护电路和设备，在电路中出现短路或过载时迅速断开电路，以防止损坏设备和人身安全事故。

2.保护原理低压成套开关设备的保护功能是通过安装在开关设备上的保护继电器实现的。

保护继电器能够根据电路中的电流、电压、功率因数等参数进行监测和判断，一旦出现电流过载、短路、接地故障等异常情况，保护继电器就会发出信号，使断路器迅速断开电路，保护设备的安全运行。

3.测量原理低压成套开关设备的测量功能是通过安装在开关设备上的测量仪表实现的。

测量仪表能够实时监测电路中的电流、电压、功率等参数，通过显示器或通信接口将测量结果传送给监控系统或操作人员，以便及时掌握电力系统的运行状态和电能消耗情况。

二、低压成套开关设备的控制技术1.手动控制技术手动控制技术是指通过人工操作实现对低压成套开关设备的各种功能控制，包括开关操作、保护设置、测量读数等。

手动操作方式可以是手动旋钮、按钮、开关等，通过转动、按压等动作来实现相应的功能控制，具有简单、可靠的特点。

2.自动控制技术自动控制技术是基于计算机、PLC等控制设备实现对低压成套开关设备的自动化控制。

通过编程和逻辑控制，实现对开关设备的自动开关、保护继电器的自动判断和动作、测量仪表的远程监测等功能。

自动化控制技术使得低压成套开关设备能够自动适应电力系统的变化，提高了开关操作的准确性和效率。

3.远程监控技术远程监控技术是指通过网络通信技术实现对低压成套开关设备的遥控和监测。

低压成套开关设备出厂检验细则

低压成套开关设备出厂检验细则1.设备外观检查：1.1确认设备外观无损坏、腐蚀等问题；1.2检查设备的铭牌、标志是否齐全、清晰；1.3检查设备的连接电缆是否正确、牢固。

2.电气装置检查：2.1检查设备的电气连接是否正确，包括电缆的连接、标号与设备接线柜的连接等；2.2检查设备的接地是否符合要求，接地电阻是否符合标准；2.3检查设备是否具有过流保护、短路保护等必要的电气保护装置；2.4检查设备的电气接口是否符合安全标准，如插座、插拔件等。

3.保护装置检查：3.1检查设备的过流保护装置是否可靠，测试保护装置的动作时间是否正确；3.2检查设备的短路保护装置是否可靠，测试保护装置的动作时间是否正确；3.3检查设备的过压保护装置是否可靠，测试保护装置的动作时间是否正确；3.4检查设备的欠压保护装置是否可靠，测试保护装置的动作时间是否正确。

4.功能检查：4.1检查设备的手动操作装置是否灵活、可靠；4.2检查设备的控制装置是否能够正常操作；4.3检查设备的防止误操作装置是否可靠，包括带锁装置、按钮保护盖等；4.4进行设备的负荷试验，检查设备在负荷下的运行情况是否正常。

5.绝缘测试：5.1进行设备的绝缘电阻测试，检查设备的绝缘性能是否符合要求；5.2进行设备的耐压试验，检查设备在正常使用环境下的耐压性能是否符合要求。

6.样品质量抽检：6.1从批量生产的设备中抽取样品进行抽检，检查样品的关键参数是否符合要求；6.2检查样品的外观质量是否符合要求；6.3检查样品的功能是否稳定，可靠；6.4检查样品的电气性能是否符合标准。

7.记录和报告：7.1对每个设备进行详细记录，包括设备编号、检验结果等；7.2对发现的问题进行张贴；7.3对检验结果进行统计分析，编写检验报告。

注意事项：1.检验过程中，应仔细查阅设备的相关资料，如说明书、技术标准等；2.检验过程中，应注意安全，遵守相关操作规程；3.检验过程中，如发现问题，应及时采取有效措施进行修复或替换。

cecs49 低压成套开关柜设备验收规程

cecs49 低压成套开关柜设备验收规程
《CECS49 低压成套开关设备验收规程》是由中国工程建设标准化协会（China Engineering Construction Standardization Association，简称CECS）于1993年发布的一项行业标准。

该规程旨在为低压成套开关设备的出厂检验、安装调试以及最终验收提供统一的技术依据和操作指南，确保设备的安全性、可靠性和功能性符合国家及行业的相关要求。

在实际应用中，《CECS49 低压成套开关设备验收规程》会指导和规范电气工程设计、施工、监理和质检单位对低压成套开关柜等设备进行验收工作，涉及的内容可能包括但不限于：
- 设备的设计合理性检查
- 原材料与元器件的质量控制
- 制造工艺及其质量保证体系的审查
- 设备外观与结构完整性检查
- 电气性能测试，如绝缘电阻、耐压测试、保护功能试验等
- 安装位置、固定方式以及接地系统的验收
- 操作机构的灵活性与可靠性检验
- 文档资料与使用说明书的完备性
随着时间的推移，此类标准可能会根据新的技术发展和实践经验进行修订或更新。

若要获取最新版本的标准内容，请查阅中国工程建设标准化协会发布的现行有效文件。

低压成套开关设备和控制设备

低压成套开关设备和控制设备Newly compiled on November 23, 2020低压成套开关设备和控制设备第1部分：型式试验和部分型式试验成套设备2005-07-29 发布2006-08-01 实施GB —2005/IEC60439-1:1999目次前言 (Ⅲ)1 总则 (1)范围与目的 (1)规范性引用文件 (1)2 术语和定义 (3)一般定义 (3)成套设备结构单元 (4)成套设备外形设计 (5)成套设备结构部件 (6)成套设备安装条件 (7)电击的防护措施 (7)成套设备内部通道 (8)电气功能 (8)绝缘配合 (8)短路电流 (10)3 成套设备的分类 (10)4 成套设备的电气性能 (10)额定电压 (10)额定电流(In)(成套设备中一条电路的) (11)额定短时耐受电流(Icw w)(成套设备中一条电路的) (11)额定峰值耐受电流(I pk)(成套设备中一条电路的) (11)额定限制短路电流(I cc)(成套设备中一条电路的) (11)额定熔断短路电流(I cf)(成套设备中一条电路的) (11)额定分散系数 (12)额定频率 (12)5 提供成套设备的资料 (12)铭牌 (12)标志 (13)安装、操作和维修说明书 (13)6 使用条件 (13)正常使用条件 (13)特殊使用条件 (16)运输、贮存和安置条件 (14)7 设计和结构 (14)机械设计 (15)外壳及防护等级 (17)温升 (18)电击防护 (18)短路保护与短路耐受强度 (24)成套设备内装的开关器件和元件 (27)用挡板或隔板实现成套设备内部的隔离 (30)成套设备内的电气连接:母线与绝缘导线 (31)对电子设备供电电路的要求 (31)电磁兼容性(EMC) (32)功能单元电气连接形式的说明 (33)8 试验规范 (34)试验分类 (34)型式试验 (34)出厂试验 (45)附录A(规范性附录) 适合连接用铜导线的最小和最大截面积 (50)附录B(规范性附录) 在短时电流引起热应力情况下，保护导体截面积的计算方法 (50)附录C(资料性附录) 成套设备的典型实例 (52)附录D(资料性附录) 内部隔离形式 (59)附录E(资料性附录) 制造厂与用户之间的协议项目......................................................... 62 附录F(规范性附录) 电气间隙和爬电距离的测量............................................................ 62 附录G(规范性附录) 电源系统的标称电压与设备的额定冲击耐受电压的关系........................ 65 参考文献 (67)本部分的第5章、第7 章、第8章、附录A 、附录B 、附录F 、附录G 为强制性的，其余为推荐性的。

低压成套开关设备和控制设备标准

低压成套开关设备和控制设备标准
低压成套开关设备和控制设备是电力系统中必不可少的重要设备，其性能和质
量直接关系到电力系统的安全稳定运行。

因此，制定和执行相关的标准对于保障电力系统的安全运行具有重要意义。

首先，低压成套开关设备和控制设备的标准需要明确设备的基本要求，包括额
定电压、额定电流、使用环境、防护等级等方面的要求。

这些基本要求的明确可以帮助用户选择适合自己需求的设备，同时也可以为生产厂家提供明确的指导，确保生产出的设备符合标准要求。

其次，标准还需要规定设备的性能指标和测试方法。

这些性能指标包括设备的
动作特性、耐受能力、绝缘性能等，通过对这些性能指标的测试，可以验证设备是否符合标准要求，保证设备在实际运行中能够正常工作，并且具有良好的安全性能。

另外，标准还应该包括设备的安装、运行和维护等方面的要求。

这些要求可以
帮助用户正确安装和使用设备，延长设备的使用寿命，减少故障发生的可能性，保障电力系统的安全稳定运行。

此外，标准还需要对设备的检测和监测进行规定。

通过对设备的定期检测和监测，可以及时发现设备存在的问题，采取相应的维护措施，保证设备的可靠性和安全性。

总的来说，低压成套开关设备和控制设备的标准对于保障电力系统的安全稳定
运行具有非常重要的意义。

只有制定和执行严格的标准，才能保证设备的质量和性能符合要求，确保电力系统的安全可靠运行。

希望各相关部门和企业能够高度重视低压成套开关设备和控制设备的标准制定和执行工作，共同为电力系统的安全稳定运行做出贡献。

低压成套配电设备手册

低压成套配电设备手册
第一章：设备概述
低压成套配电设备，通常称为开关柜，是一种用于电力分配和控制的设备。

它由各种电气组件组成，如断路器、接触器、热继电器、电流互感器、电压互感器、电容器、隔离刀开关等，并配以适当的导线、母线和绝缘材料。

这些设备在电力系统中被广泛使用，用于分配电能，保护电路，控制电力系统的运行。

第二章：设备结构
开关柜通常由以下几部分组成：
1.断路器：用于接通和断开电路，具有自动断开故障电路的功能。

2.接触器：用于接通和断开大电流电路。

3.热继电器：用于过载保护。

4.电流互感器和电压互感器：用于测量电流和电压。

5.电容器：用于无功功率补偿。

6.隔离刀开关：用于手动接通和断开电路。

第三章：设备操作
操作低压成套配电设备需要遵循以下步骤：
1.检查开关柜的外观是否完好，无变形、无损伤。

2.检查开关柜内部的电气组件是否完好，无损坏、无老化。

3.按照操作手册的规定进行接线和安装。

4.在操作过程中要保持安全距离，避免触电事故。

5.在操作完成后要对设备进行验收，确保设备正常运行。

第四章：设备维护
低压成套配电设备的维护包括以下内容：
1.定期检查开关柜的外观和内部的电气组件，确保其完好无损。

2.定期对开关柜进行清理和除尘，保持设备的清洁和干燥。

3.对电气组件进行定期的检修和更换，确保设备的正常运行。

4.在维护过程中要保持安全距离，避免触电事故。

低压成套开关设备设计规范

低压成套开关设备设计规范1. 引言低压成套开关设备是供电系统中不可或缺的组成部分，其设计质量直接影响到供电系统的安全稳定运行。

为了确保低压成套开关设备的设计质量，在设计过程中需遵守一定的规范。

本文档旨在制定低压成套开关设备的设计规范，以确保其设计质量和工程安全。

2. 设计目标低压成套开关设备的设计目标包括但不限于以下几点：•保证供电系统的正常运行和安全稳定；•使设备具有良好的可靠性和稳定性；•提高设备的使用寿命和维护便利性；•降低能耗和运行成本；•符合国家和行业相关标准的要求。

3. 设计规范3.1 设计依据低压成套开关设备的设计应基于以下依据进行：1.国家标准：根据国家电气行业标准，如GB7251、GB14048等，设计应符合相关规定；2.行业标准：参考电气行业的相关标准，如IEC系列标准等；3.用户需求：充分了解用户的需求和使用情况，满足其功能要求和质量要求；4.设备可靠性：考虑设备的可靠性指标，如故障率、可用性等；5.设备安全：重视设备的安全性能，考虑防止对人身和设备产生危害的措施。

3.2 设计流程低压成套开关设备的设计应按照以下流程进行：1.需求分析：明确用户需求和技术要求，并制定设计目标；2.系统设计：根据需求分析，设计低压成套开关设备的整体结构和功能；3.电气设计：设计电气部分的线路连接、开关元器件选择和控制系统设计；4.机械设计：设计设备的机械部分，包括外壳、固定装置等；5.热设计：考虑设备的散热和温度控制问题，并设计相应的散热系统；6.安全设计：根据安全标准，设计设备的防护措施和安全系统；7.样机制作：根据设计，制作低压成套开关设备的样机进行测试和验证；8.优化改进：根据样机测试结果，对设计进行改进和优化；9.批量生产：根据最终优化的设计方案，进行批量生产。

3.3 设计要求低压成套开关设备的设计应符合以下要求：1.设备结构紧凑合理，体积小、重量轻；2.设备材料应符合国家标准，具有足够的强度和耐久性；3.设备应具有良好的通风和散热性能，避免过热；4.设备应具备良好的防护性能，防止灰尘、水汽等进入设备；5.设备的接线端子应安装在易于操作和维护的位置；6.设备的控制系统应具备合理的布局和便于操作的界面；7.设备应具备良好的电磁兼容性，减少对周围设备的干扰；8.设备应具备远程监控和控制功能，方便实时监测和操作；9.设备应具备配电保护功能，包括过载保护、短路保护等；10.设备的维护和保养应简单方便，易于进行日常维护。
