家庭电路与安全用电常识

5.安全用电的原则：_______________________。
6.安全接线要求：___直接进灯座，___直接进开关，经过开关进___。闸刀开关连接时，使电源连接在_____上，而且应装在____。
间接
火线
高压电弧触电
跨步电压触电
不接触低压带电体，不靠近高压带电体
零线
火线
灯座
静触头
上方
直接
_____________________。
1、家用电器的插座和电灯之间是并联还是串联？______；这样连接有什么好处？
01
开关接在火线上与用电器串联各用电器不相互影响火线进开关,零线进电灯,灯泡的螺旋套接零线.
2、灯泡有________和________之分。它们分别如何安装？开关应如何安装?
01
02
03
04
五、插座：
插座一般有________和_________之分。两孔式插座一孔接___线，另一孔接___线；三孔式插座除了接火线和另线外还有一个孔接____线，与该孔相应的那个插头脚接用电器的__________。
两孔式
三孔式
火
零
地
金属外壳
二脚和三脚插座和插头
? 为什么要用三脚插座和插头 1、家庭电路中的三孔插座中的一个孔是接地线。 2、国家规定：带有金属外壳的家用电器，其金属外壳必须接地，你知道为什么吗? “左零右火上接地”
2、测电笔
测电笔的构造及使用
二、电能表：
电能表接在电路的什么地方？它有什么作用？如何读数？电能表上标着一个电压值和一个电流值是什么意思？此电能表允许安装的家用电器的最大功率是多少？
1
2
3
4
1,3进;2,4出

《怎样用电才安全》家庭电路与安全用电PPT精品课件

2 【中考·自贡】某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关。对此电路，下列说法正确的是( C ) A．火线上的熔丝应该改装到零线上 B．甲处应装用电器，乙处应装开关 C．当用电器功率增大时，通过熔丝的电流就增大 D．当熔丝熔断后，可以用铜丝代替
合作探究知识点 4 避免触电
【解析】
A、根据P=UI，家庭电路中的电压是一定的，U=220V，所以用电器总功率过大，电路中的总电流就会过大，电流通过保险丝产生的热量就会更多，保险丝温度升高而熔断，故A可能； B、如果保险丝的额定电流小于电路中的正常工作电流，电流通过保险丝产生的热量多，保险丝会熔断，故B可能； C、拉线开关中两根导线的线头相碰，使电路闭合，用电器工作，不会使保险丝熔断，故C不可能； D、插头中的两根导线线头相碰，电路中发生短路，导致电路中电流过大，保险丝熔断，故D可能。
过载容易引起导线、开关、插座等发热，会加速绝缘材料老化或烧坏熔丝，甚至引发事故。为了防止家庭电路的过载现象，应根据各种电器的工作电流设计线路。对于空调、电取暖器、电热水器等功率较大（一般指功率在1000W以上）的电器，应采取独立供电的方式，即一条线路专供某一大功率的用电器使用。
【例1】[ 中考·枣庄] 在生活中，我们有时会遇到以下
2 使用带有金属外壳的家用电器，其金属外壳必须有接地线。你知道为仟么要有这样的规定吗？
解：如果家用电器的金属外壳没有接地线，当家用电器漏电或因火线破损与外壳接触时，会使外壳带电，这时人体接触外壳会发生触电。外壳接地后，即使外壳带电，也会从接地线流走，人接触外壳就不会触电。
3 你家里所有用电器若同时工作，电能表是否会超负荷？如果超负荷，你建议采取什么措施解决这个问题？

家庭电路及安全用电上课

这样是安全的！
潮湿
线破损火线露出
水
触电急救
明确：人一定要救但必须保证自身的安全。这三种方法行吗？
三、人工呼吸
一、切断电源二、用干燥的木棒拨开我来救你了！
这样可不好
啊！
安全用电原则
•不接触低压带电体，不靠近高压带电体要
警惕本来不应带电的物体带了电，本来该绝缘的物体导了电： 1、防止绝缘部分破损 2、保持绝缘部分干燥 3、避免电线跟其它金属物接触 4、要定期检查，及时修理
家庭电路与安全用电
一、家庭电路的组成：
220V 。。进户线 Nhomakorabea总开关
电能表
开关
地线
火线零线
..
保险断器
插座
电灯
家庭电路先后通过
保险断器
电能表
总开关
家庭电路中各盏灯应并联，开关与它所控制的电灯应是串联，插座与电灯应串是并联，保险断器和用电器应联。
交流展示：
零家庭电路中的两根电线，一根叫___ 线，另火一根叫____ 线。火线和零线之间有___伏的 220 电压。
安全用电小结
一、对人体安全用电的电压是：不高于36V。
二、触电的形式：“低压触电”单线触电、双线触电
“高压触电”电弧触电、跨步电压触
电
三、安全用电原则：不接触低压带电体，不靠近高压带电体四、触电的急救方法（切断电源、用干燥的木棒拨开、人工呼吸）
课堂训练
人体站在干燥的木梯上检修照明电路下列情况不造成触电的是：？
安全电压值是多少？在此情况下绝对安全吗？
一般情况下，不超过36V的电压才是安全的，
但在潮湿的环境中，安全电压应在24伏甚至 12伏以下

家庭电路与安全用电

火线
220V
零线
火线进开关,零线进电灯, 灯泡的螺旋套接零线。
①开关及保险丝必须与电路的火线相连。开关接在火线上，当拉开开关切断电路时，电路各部分都脱离火线，这样人体不小心碰到这些部分就不会触电，检修电路也比较安全。 ②螺丝口灯泡的螺旋套接到零线上。因为一般情况下，零线连着地，这样人体不小心碰到螺旋套灯座，人也不会触电。
元件的连接
电灯与开关串联，开关接在火线上电灯与电灯并联在火线与零线之间电灯与插座并联在火线与零线之间插座与插座并联在火线与零线之间
练习1:
某家庭电路如图1所示，下面说法中错误的是( C ) A．灯泡和开关是串联的 B．电视机和台灯是并联的 C．单个小彩灯之间是并联的 D．灯泡和电视机是并联的
（2）进行猜想：（你是根据生活中的哪些现象猜想的） A、短路是引起电流过大的一个原因。 B、用电器总功率过大是引起电流过大的另一个原因。
实验探究1：探究短路引起电流的过大
实验结论：电路短路时，电路中的电流将急剧增大。
造成电路短路的常见情况有：
连接电路时，误将火线和零线直接连通；
绝缘皮损坏、老化，导致火线和零线直接连通等。
一、家庭电路的组成：
220V 。。电能表
闸刀开关
火线零线
..
保险丝
我是插座，在家庭电路中我相当于“预备役部队”，不常用的或可以移动的用电器，都要我把它们连接到电路中呢。
固定插座
两孔插座
插座
可移动的插座
火线
零线
三孔插座
接地
接零线
接火线
接地线
接零线接火线
家用电器的金属外壳本来是跟火线绝缘的是不带电的，人体接触外壳并没有危险，如果外壳接地，接但是如果用电器内部的火线的绝缘皮破损或者失去绝缘性能，一旦火线为什么用地线？与外壳接通，外壳就带了电，人接触外壳就会发生触电事故。地导线将人体短路,人体中无电流通过,没有危险。

家庭电路与安全用电

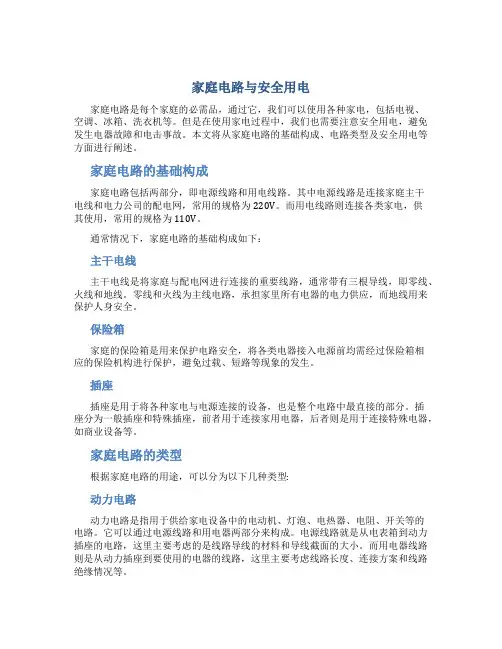

家庭电路与安全用电家庭电路是每个家庭的必需品，通过它，我们可以使用各种家电，包括电视、空调、冰箱、洗衣机等。

但是在使用家电过程中，我们也需要注意安全用电，避免发生电器故障和电击事故。

本文将从家庭电路的基础构成、电路类型及安全用电等方面进行阐述。

家庭电路的基础构成家庭电路包括两部分，即电源线路和用电线路。

其中电源线路是连接家庭主干电线和电力公司的配电网，常用的规格为220V。

而用电线路则连接各类家电，供其使用，常用的规格为110V。

通常情况下，家庭电路的基础构成如下：主干电线主干电线是将家庭与配电网进行连接的重要线路，通常带有三根导线，即零线、火线和地线。

零线和火线为主线电路，承担家里所有电器的电力供应，而地线用来保护人身安全。

保险箱家庭的保险箱是用来保护电路安全，将各类电器接入电源前均需经过保险箱相应的保险机构进行保护，避免过载、短路等现象的发生。

插座插座是用于将各种家电与电源连接的设备，也是整个电路中最直接的部分。

插座分为一般插座和特殊插座，前者用于连接家用电器，后者则是用于连接特殊电器，如商业设备等。

家庭电路的类型根据家庭电路的用途，可以分为以下几种类型:动力电路动力电路是指用于供给家电设备中的电动机、灯泡、电热器、电阻、开关等的电路。

它可以通过电源线路和用电器两部分来构成。

电源线路就是从电表箱到动力插座的电路，这里主要考虑的是线路导线的材料和导线截面的大小。

而用电器线路则是从动力插座到要使用的电器的线路，这里主要考虑线路长度、连接方案和线路绝缘情况等。

照明电路照明电路是用于供应各类照明设备的电路。

照明灯具就是家庭照明电路中最常见的一种，它通过接线盒、开关、灯具等附件来实现。

在设计照明电路时，应该根据室内局部的特点、灯具的功率和数量等因素进行考虑。

通讯电路通讯电路是连通各种设备、传输信息的电路。

通常家庭的电话、电视、网络等都是通过通讯电路进行连接。

在设计通讯电路时，应当考虑安装位置、网络速率、使用场景等因素。

家庭电路与安全用电

11.如图所示的电路中 11.如图所示的电路中,开关闭合后发现电灯不发如图所示的电路中, 电工在检查电路的故障时,用测电笔测C 光,电工在检查电路的故障时,用测电笔测C、D处发现都能使氖管发光,而测试A 两处时, 时,发现都能使氖管发光,而测试A、B两处时,只有处时氖管发光,则故障可能是（在A处时氖管发光,则故障可能是（）火线 A A、火线断路零线 B B、零线没有接地 L C、B与C间某处断开 D C D、灯L断路 12.下列现象中可能引起家中保险丝熔断的是（ 12.下列现象中,可能引起家中保险丝熔断的是（）下列现象中, ①插座中的两线头相碰 ②开关中的两线头相碰 ③电路中增加了大功率的用电器 ④灯丝熔断 A、①② B、②③ C、②④ D、①③
1.家庭电路的组成： 1.家庭电路的组成：家庭电路的组成低压供电线( 低压供电线(火线和零电能表、线)、电能表、总开关闸刀开关) (闸刀开关)、保险盒保险丝) 开关、 (保险丝)、开关、用电器、插座等。电器、插座等。 2.火线和零线火线和零线： 2.火线和零线：低压电源处与大地相连的叫零线，叫零线，另一条叫做火线 (火线与零线间的电压为 220V,火线与大地间的电 220V,火线与大地间的电压为220V, 220V,零线与大地间压为220V,零线与大地间的电压为0V), 0V),家庭电路两的电压为0V),家庭电路两端的电压为220V. 端的电压为220V.
13.关于开关和螺丝口灯泡的连接正确的是( 13.关于开关和螺丝口灯泡的连接正确的是( 关于开关和螺丝口灯泡的连接正确的是
)
A
ห้องสมุดไป่ตู้
B
C
14.小李家刚买回一台微波炉，在接入家庭电路时， 14.小李家刚买回一台微波炉，在接入家庭电路时，小李家刚买回一台微波炉发现墙壁上的插座是两孔的，发现墙壁上的插座是两孔的，于是小李将三脚插头的最上面的脚折断，此种做法是否正确？头的最上面的脚折断，此种做法是否正确？为什么？ 15. 是家庭电路示意图， 15. 图 1 是家庭电路示意图，请将专门为大功率用电器准备的熔断器、三孔插座正确地接入电路中。电器准备的熔断器、三孔插座正确地接入电路中。

家庭电路与安全用电

用电器外壳
并联
地线：与大地相连接的一根线。
左零右火中接地
火线零线地线
零线
左零右火
火线
火线
零线
地线
地线
左零右火中接地
零线火线
接地线
用
电
器
外
壳
接零线接火线
为什么用地线？请同学们解释一下？
使
用
金
属
外
壳
一
的家用电
定要接
器地
家庭电路组成用电器—灯泡
各个灯之间怎么连接？开关与灯怎么连接？开关接在火线上还是零线上？螺旋口灯连接有什么注意事项？下面接法对吗？
家庭电路组成熔断器（保险丝）
熔丝熔断的原因：家庭电路中电流过大
家庭电路中电流过大的原因
短路
总功率过大 (超负荷运行）
家庭电路组成总开关
总开关的作用是什么？安装位置在哪？
控制整个家庭电路，便于更换元件或维修电路。串联在干路上。
家庭电路组成电能表
电能表的作用是什么？电能表的位置接在哪？
注意
1.使用测电笔时，手要接触测电笔尾部的金属电极(这样做的目的在于使人体、测电笔和火线与大地之间构成一个回路，这时有微弱电流通过测电笔，使氖管发光)。
2.当测电笔的笔尖接触电线时，绝不允许用手或身体的其他部分再去接触笔尖。
家庭电路组成用电器—插座
插座之间是怎么连接的？有几种类型？如何连接到电路？
各灯并联开关与灯串联开关接火线螺旋口接零线
家庭电路组成熔断丝（保Fra bibliotek丝）熔丝的作用是什么？熔丝工作的原理是什么？熔丝用什么材料制成？如何选择合适的熔丝？熔丝安装在什么位置上？

家庭电路与安全用电知识点

过载现象的解决： 1、尽量不同时使用大功率用电器 2、大功率用电器采用独立供电七、短路短路：家庭电路，火线没有经过用电器直接与零线相连的电路，由于短路电路中无电阻，导致电路中电流极大，导致整个电路电热过大，引发危险，在家庭电路中要避免短路的发生八、触电家庭用电引起的触电事故都是由于跟地面不绝缘的人直接或间接接触火线造成的。（1）单线触电：即站在地上的人触到火线，造成触电。（2）双线触电：即站在绝缘体上的人同时触到两根电线时，造成触电。（3）电压触电：站在绝缘体上的人触碰到火线，造成触电。（4）电流触电：有电流经过人体的触电。九、安全用电常识（1）低压勿摸，高压勿近。（2）发现电器设备、导线的绝缘外壳破损，要及时更换。（3）家庭中一定要安装漏电保护开关，不能用潮湿物品接触电器设备。（4）发现有人触电，应该先切断电源，再救人。（5）千万不要带电泼水进户导线：从供电电路上接入家庭的两条导线，一根叫火线一根叫零线火线和零线间有 220v 电压，火线与地面之间有 220v 电压，零线和地面之间电压为 0v 电能表：又叫电度表，测量消耗电能多少的仪器。也是收取电费依据（最后一位为小数位）闸刀开关：是整个家庭电路干路上的开关，可以认为控制整个家庭电路的通断。熔断器：有保险盒和保险丝组成，保险丝有电阻大、熔点低的特点，这样在电路中保险丝和与之相接的导线上的电流相同，但保险丝电阻大，所以产生的电热比导线多，又因为保险丝熔点低所以在电流过大时保险丝自动熔断。熔断器可以起到自动控制电路通断，保护电路的作用。二、火线和零线的辨别 1、测电笔：辨别火线和零线的工具，由金属笔尖、高值电阻、氖管、金属笔尾
组成。 2、工作时被测电路、金属笔尖、高值电阻、氖管、金属笔尾、人体和地面组成
闭合电路，所以在正常电路中，当测电笔测火线时氖管有电流流过发光，测零线时氖管无电流流过不发光 3、当测电笔测火线氖管不反光时，说明火线断路，当测电笔测零线氖管发光时，说明零线断路。三、插座和插头插座：一般固定在墙壁上，分为两种：两孔插座（左零右火），三孔插座（左零右火上地）插头：接在用电器导线上，分为两种：双线插头（分别接用电器两端），三线插头（下面分别接用电器两端，上面接用电器金属外壳，防触电）家庭电路利用电路中的插座和用电器上的插头为用电器供电。四、白炽灯 1、普通白炽灯：由钨丝和抽成真空的玻璃泡组成，真空防止钨丝氧化 2、大功率白炽灯：由钨丝和充了氮气和氦气的玻璃泡组成，氮气和氦气防止钨丝升华 3、路灯：由钨丝和充入钠蒸汽的玻璃泡组成，钠可以穿越雾气 4、白炽灯分为螺口和卡口灯泡两种，螺口灯泡螺旋接零线 5、开关应该和被控制的用电器串联，且开关要接在火线上，这样做的原因是当开关断开后，灯座与火线断开，防止维修时触电。五、国家规定接线原则 1、火线一般用红色导线 2、左零右火上地 3、开关接在火线上 4、螺口灯泡螺旋接零线六、过载过载：家庭电路的电压 220v 不变，所有用电器都是并联的，所以当同时工作的用电器越多时，总电阻越小，干路上的电流就会越大，从而导致干路电热过大而产生过载现象。

家庭电路与安全用电

图 25－2
第25讲┃ 家庭电路与安全用电
3．【2013· 黄冈】下列做法不符合安全用电要求的是( A ) A．用铜丝代替保险丝 B．使用冰箱时，电源插头插在三孔插座上 C．发生触电事故时，立即切断电源 D．使用试电笔时，手指不能碰到笔尖 4．在家庭电路中，导线相互连接处往往比别处更容易发电阻较大，导致热，这是因为导线连接处的________ 电 ________ 能转化的热能较多。
1．【2013· 徐州】在家庭电路中，能使试电笔氖管发光的电线是( A ) A．火线 B．零线 C．地线 D．以上三根线都能
第25讲┃ 家庭电路与安全用电
2．某家庭电路的组成如图25－2所示，下列说法正确的是 ( D ) A．图中的三个插座是串联的 B．控制灯泡的开关要接在零线与灯泡之间 C．彩灯接入电路后都不亮，是由于其中的一个小彩灯短路 D．有金属外壳的家用电器必须使用三孔插座，以确保安全
第25讲┃ 家庭电路与安全用电
图 25－7
A．该接线板的连接线内只有火线和零线两根导线 B．台灯与指示灯串联，并受开关 S 控制 C ．台灯与指示灯并联，开关 S 在干路上 D．该接线板上有 5 个插孔会使检测的试电笔氖管发光
第25讲┃ 家庭电路与安全用电
6．关于家庭电路，下列说法正确的是( D ) A．在家庭电路中，同时工作的用电器越多，总电阻越大 B．微波炉是利用电流的热效应工作的 C．如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器 D．电炉工作时，电炉丝热得发红，而连接电炉丝的导线并不太热，是因为导线的电阻比电炉丝的电阻小很多
图 25－11
第25讲┃ 家庭电路与安全用电
13．【2013·广州】图 25－ 12 中哪些情况会发生触电事故：甲、丙。 __________

家庭电路及其安全用电

过载保护
总结词
过载保护是家庭安全用电的重要措施之一，通过检测电路中的电流，当电流超过额定值时，自动切断电源以防止电器损坏和火灾事故的发生。
详细描述
过载保护器的作用是检测电路中的电流，当电流超过电器的额定值时，过载保护器会自动切断电源，以防止电器损坏和火灾事故的发生。过载保护器的安装和使用可以有效降低电器损坏和火灾事故的发生率，保障家庭用电安全。
检查电器设备
定期检查家用电器设备，确保其正常工作，发现异常及时维修或更换。
定期检查配电箱
定期检查配电箱内的开关和线路，确保其正常工作，发现异常及时处理。
家庭电路的故障排查与维修
确定故障类型
根据故障现象，判断故障类型，如断路、短路、漏电等。
检查电线连接
检查电线连接部位，特别是接头处，看是否有松动、接触不良等现象。
劣质电器
劣质电器可能存在设计缺陷和质量问题，使用时容易发生故障，甚至引发火灾。
缺乏维护
家庭电路和电器设备缺乏定期维护和检查，容易积累安全隐
患。
安全用电的注意事项
使用电器前要检查
使用电器前要检查电线、插头等是否完好无损，确保安全后再使用。
避免超负荷使用
不要超负荷使用电路和设备，以免发生过载故障。
05
家庭安全用电的实践应用
家用电器安全使用指南
定期检查电器设备
注意电器设备的散热
确保电器设备工作正常，无损坏或老化现象，及时更换损坏的电器元件。
保持电器设备周围通风良好，避免在高温环境下长时间使用电器设备。
正确使用电器设备
遵循电器设备的操作说明，避免超负荷使用电器设备，避免使用破损或老化的电线和插头。
不使用绝缘皮破损的导线

初中物理家庭电路与安全用电知识点

家庭电路复习知识点一．家庭电路组成1.家庭电路组成示意图①进户线，②电能表，③闸刀开关，④保险丝，⑤开关，⑥电灯，⑦插座。

2.进户线：零线和火线。

火线与零线之间有220 V电压，零线与大地之间电压为0。

3.电能表：用来计量电路所消耗的电能。

4.闸刀开关：控制整个家庭电路的通断。

5.保险丝(1)作用：当电路中电流过大时，自动切断电路，保证电路安全。

(2)材料：熔点低、电阻(率)大。

(3)特点：保险丝越粗，熔断电流越大。

6.家庭电路的连接：用电器、插座与灯座之间是并联的，控制各用电器的开关与电器是串联的。

7.三孔插座(1)三孔插座接线要求：左孔接零线，右孔接火线，上孔接地线。

概括为“左零右火上接地”。

(2)优点：将三脚插头插入三孔插座，把用电器接入火线与零线之间的同时，也将用电器的金属外壳与地线连接起来了。

这样可以避免因用电器金属外壳带电而发生触电事故。

8.家庭电路常见的几种故障(1)保险丝熔断：①短路；②电路中的总功率过大；(2)火线断路：断点与火线间能使试电管的氖管发光，断点与零线间不能使氖管发光；(3)进户线零线断路：断点与火线之间能使氖管发光，从现象看，插座中的两孔都能使试电笔的氖管发光。

实际上是因为零线断了以后，电流从火线通过其他用电器的开关(灯丝)，经过零线孔，试电笔流过人体到达大地；(4)干路保险丝换装为一盏白炽灯(U额＝220 V)，闭合某一支路开关，若灯正常发光可判定家庭电路短路；(5)灯长明：开关起不到控制作用，开关中的两根线接触在一起。

9.判定家庭电路故障的两种方法(1)靠开关的通断和灯的亮暗来确定故障的原因及位置。

如：在干路的保险丝处接一盏校验灯；(2)用试电笔判断电路故障，如使氖管发光的地方与火线连接完好，不能使氖管发光的地方说明此处与火线之间有开路或此处与零线连接完好。

10.注意：（1）现在家庭电路中，常用带有漏电保护器的总开关替代闸刀开关和保险丝。

（2）不能用铜丝或铁丝替代保险丝。

13.5-13.6家庭电路和安全用电

•必须把用电器的开关装在火线上
你学到了什么？
概念辨析
1.家庭电路中的保险丝烧断了，下列做法正确的是（ D ）Ａ、用铜丝代替Ｂ、为了保险，应用较粗的熔丝Ｃ、选额定电流稍小于电路最大正常工作电流的熔丝代替Ｄ、选额定电流稍大于电路最大正常工作电流的熔丝代替

2、2010市模（多选）在家庭电路中，如果带有漏电保护器的总开关出现“跳闸” 现象，其原因可能是（） ABD A 有人触电 B 电路中出现短路 C 电路中出现断路 D 家用电器总功率过大
高压电弧触电
高压跨步触电
U
用手指触碰插座的插孔
保持绝缘部分干燥
架设天线时，不要碰到电线
使用金属外壳的家用电器
一定要接地
如果有人触电，你该怎么办？
脱离电源再救人！
通过人体的电流大小与电压和人体的电阻有关。 • 人体电阻是由人体组织的导电能力和皮肤的干燥程度决定的。 • 人体的安全电压为不高于36Ｖ。 • 触电原因：由于跟地面不绝缘的人体直接或间接地触摸到火线所造成的 • 为了防止触电，必须把用电器的开关装在火线上。
插座的接法
插座与插座并联在火线与零线之间
Hale Waihona Puke 火线零线二、各组成部分的作用
1、保险丝
注意:千万不要用铜丝或铁丝代替保险丝!
选用材料家用电器中保险盒里的保险丝是由电阻率较大而熔点较低的铅锑合金制的。连接方法
串联在火线上。当有过大的电流通过时，保险丝产生较多的热，其温度达到熔点时，保险丝先熔断，自动切断电路，起到保险作用。
所起作用
电路中电流过大,熔丝就会熔断
安全用电设备
插座

《家庭电路和安全用电》教学设计

《家庭电路和安全用电》教学设计一、教学目标1、知识与技能目标（1）了解家庭电路的组成部分及作用，知道火线和零线的区别。

（2）理解家庭电路中电流过大的原因，掌握保险丝的作用和选用原则。

（3）了解安全用电的常识，知道触电的类型及防范措施。

2、过程与方法目标（1）通过观察家庭电路的实物连接，培养学生的观察能力和分析能力。

（2）通过实验探究，培养学生的动手操作能力和创新思维能力。

3、情感态度与价值观目标（1）培养学生的安全意识和自我保护意识，养成良好的用电习惯。

（2）激发学生对物理知识的兴趣，增强学生将物理知识应用于生活实际的意识。

二、教学重难点1、教学重点（1）家庭电路的组成及各部分的作用。

（2）家庭电路中电流过大的原因及保险丝的作用。

（3）安全用电的常识和触电的防范措施。

2、教学难点（1）理解家庭电路中火线和零线的区别及测电笔的使用方法。

（2）理解保险丝的工作原理和选用原则。

三、教学方法讲授法、实验法、讨论法、直观演示法四、教学准备多媒体课件、家庭电路演示板、测电笔、保险丝、灯泡、插座、电线等。

五、教学过程（一）导入新课通过播放一段因家庭用电不当而引发火灾的视频，引起学生对家庭电路安全问题的关注，从而导入新课。

（二）新课讲授1、家庭电路的组成（1）展示家庭电路的实物图或示意图，结合图片向学生介绍家庭电路的组成部分，包括进户线、电能表、总开关、保险装置、插座、用电器等。

（2）详细讲解各组成部分的作用。

进户线：提供电源；电能表：测量用户消耗的电能；总开关：控制整个家庭电路的通断；保险装置：当电路中电流过大时，自动切断电路，保护电路安全；插座：为可移动用电器提供电源；用电器：消耗电能，实现各种功能。

2、火线和零线（1）介绍火线和零线的概念，火线与电源正极相连，零线与电源负极相连。

（2）通过实验演示，让学生观察测电笔在接触火线和零线时氖管的发光情况，从而掌握测电笔的使用方法和判断火线、零线的技巧。

3、家庭电路中电流过大的原因（1）短路：结合电路图，讲解短路的概念，即火线和零线直接连通。

家庭电路_安全用电知识点

（四）注意事项：1、用测电笔分清火线、零线和地线：低压供电线路由两根电线火线和零线与家庭电路相连。

火线和零线之间有220V电压，火线与大地之间也有220V电压。

在三孔插座中有一根线将家用电器外壳和大地相连，这根线称为地线，虽然地线和零线在正常情况下之间没有电压，但绝不能将地线和零线接通，否则易造成触电事故。

2、安装简单的家庭电路时应注意：（1）开关必须一端接火线，另一端接电灯。

因为当开关切断电路时，电路各部分都脱离火线，这样人体不小心碰到这些部分，也不会触电，检修电路也比较安全。

（2）螺丝口灯泡的螺旋套必须接到零线上。

因为一般情况下，零线连着地，与大地间电压为零，所以在装卸灯泡时人们不慎摸到灯泡上的螺旋也不会发生触电事故。

（3）闸刀开关千万不能倒装，如果倒置安装，在需要切断电源时（如检修电路），可能因重力作用而自动合闸接通电路，这是很危险的。

3、. 家庭电路故障的判断：家庭电路故障常见在三种情况：一是短路，保险丝烧断；二是火线开路或灯丝断了，断点与火线之间能使测电笔氖管发光，断点与零线之间不能使测电笔氖管发光；三是进户零线断了。

●重、难点知识辨析一、用电能表测用电器的电功率电能表是测量电功的仪表，也可以利用它的参数来测量用电器的电功率。

在电能表的表盘上标明每千瓦时的转数，根据在一段时间内的转数，就可以求出用电器在这一时间段内做的电功，从而求出电功率。

具体做法：单独让待测用电器工作，从某一时刻开始计时，并数表盘转的转数，到某一时刻结束。

这种方法测量不精确，在测量大功率的用电器的大体功率时可用。

二、为什么金属外壳的用电器要接地？有金属外壳的用电器一般带三脚插头，对应插入三孔插座时，把用电器的金属外壳和大地连接起来，这是为什么呢？原来有金属外壳的用电器在内部由于火线绝缘皮的破损或失去绝缘性能，致使外壳与火线接通而带电，人触摸外壳就会触电。

当把外壳与大地连接起来，外壳带的电会通过地线流到大地，人触摸就没有危险。

家庭电路和安全用电PPT课件

You Know, The More Powerful You Will Be
结束语
感谢聆听
不足之处请大家批评指导
Please Criticize And Guide The Shortcomings
讲师：XXXXXX XX年XX月XX日
里，确保安全后，才回家。
触电流通过人体达到一电定程度时引起的伤害
由I=U/R得通过人体的电流
取决于外加电压和人体电阻
触
电电流
电流通过人体达到1毫安，人体引起麻的感觉， 10毫安人体可以摆脱电流不会造成事故，30毫安会有伤亡，100毫安短时间会致人死亡。
人
体
一般在600——100000欧左右，受健康、
原因一:短路原因二:超负荷运行（过载）
不要过载：
概念：指电路中同时工作的用电器过多，导致线路总电流超过额定值的现象。
危害：加速绝缘材料老化或烧坏熔丝，引发事故。
切莫短路：
短路：火线未经过用电器直接与零线相接触的现象。
短路的危害：烧坏熔丝，如果不接入熔断器会引起火灾。
有一位很细心的小朋友，每
复习练习
安全用电的常识之一就是不要靠近高压电。
但是，两爪站在高压线上的鸟却不会发生触电事故，这是因为：（Ｄ）
A．电线上有绝缘层
B．鸟爪上的角质层不导电
C．鸟能承受高压电
D．鸟的两爪间的电压很低
复习练习
在一个寒冷的冬天，小明家来了许多客人当他刚把第二个电烤炉接入电路中时，家里所有的灯突然熄灭，电烤炉也不发热，检查后发现保险丝断了。导致保险丝烧断的原回可能是:（ A ）
➢家庭电路中各盏灯应22并0V联，开关与它所控制的电灯应是串联，插座与电灯应是并接地联，熔断器和用零电线器应串联。

家庭电路与安全用电基础知识

家庭电路与安全用电基础知识在日常生活中，我们经常接触到电力设备和电器用品，而正确的家庭电路和安全用电知识是至关重要的。

了解电路的基础知识可以帮助我们更好地维护家庭电力设备，预防电路故障和用电事故的发生。

下面将介绍一些家庭电路和安全用电的基础知识。

家庭电路的基本组成家庭电路由电源、配电盘、导线和电器组成。

电源通常是通过连接到市电网的主电线提供的，而配电盘则是控制电路的中心。

导线负责将电能传送到各个用电设备上，而电器则是用电的终端设备。

安全用电的基本原则1.避免过载：每个电路都有其承载能力，不要连接过多的电器或设备到同一个电路上，以防过载导致电路故障或火灾。

2.保持插头整洁：使用电器时，保持插头干净整洁，避免插头生锈或产生杂物，以免影响电器的插拔和用电安全。

3.定期检查电路：定期检查家庭电路是否存在线路老化、绝缘损坏等情况，及时更换有问题的线路或设备，确保安全用电。

家庭电路的常见问题和解决方法1.电路跳闸：电路跳闸可能是由于过载或短路引起的。

遇到电路跳闸时，首先应断开电源，然后检查是哪个电器引起的问题，及时处理。

2.插座不工作：有时插座会因线路故障或插座本身问题而不工作。

如果遇到插座不工作的情况，可以先检查插座是否通电，若通电则可能是插头或电器的问题。

3.电线老化：长时间使用后，电线可能会出现老化现象，如绝缘破损。

遇到电线老化的情况，应立即更换电线，以免发生安全事故。

安全用电小贴士1.不用时拔掉插头：电器不使用时，应拔掉插头，以免产生静电或发生短路。

2.避免在潮湿环境使用电器：使用电器时，应避免在潮湿环境下操作，以免引起漏电或触电。

3.不随意拆卸电器：不懂电器原理或构造的人员不要擅自拆卸电器，以免造成意外伤害。

以上是关于家庭电路和安全用电的一些基础知识，希望能帮助大家更好地了解和保障家庭用电安全。

记得定期检查家庭电路，并养成良好的用电习惯，让家庭电路始终安全可靠地为我们服务。

家庭电路与安全用电教案

家庭电路与安全用电教案第一章：家庭电路基础知识1.1 电路的概念介绍电路的定义和组成，包括电源、导线、开关、负载等。

解释电路的作用和重要性。

1.2 家庭电路的类型讲解直流电路和交流电路的区别。

介绍家庭电路中常用的是交流电路，并解释交流电的特点。

1.3 电压和电流的基础知识解释电压和电流的定义，并介绍它们的计量单位。

讲解电压和电流的关系，并介绍欧姆定律。

第二章：家庭电路的连接与控制2.1 家庭电路的连接方式介绍串联电路和并联电路的定义和特点。

讲解家庭电路中常见的连接方式，并解释其应用。

2.2 开关与控制介绍开关的种类和作用，包括单控开关和双控开关。

讲解如何正确安装和使用开关，并解释开关与电路的关系。

第三章：家庭电路的配电系统3.1 配电盘的功能和组成介绍配电盘的定义和作用，包括其组成部分如断路器、漏电保护器等。

解释配电盘在家庭电路中的重要性。

3.2 电能表的作用和安装讲解电能表的定义和作用，包括其计量原理和安装位置。

解释电能表在家庭电路中的重要性。

第四章：家庭电器与用电安全4.1 家庭电器的使用与维护介绍家庭电器的正确使用方法和注意事项。

讲解电器维护和保养的重要性，并解释如何进行基本的电器维修。

4.2 用电安全知识讲解家庭电路中常见的安全隐患和预防措施。

介绍如何进行家庭电路的检查和维护，以确保用电安全。

第五章：家庭电路的故障处理与应急措施5.1 家庭电路的故障类型介绍家庭电路中常见的故障类型，如短路、断路、漏电等。

解释故障的原因和危害。

5.2 故障处理与应急措施讲解如何进行家庭电路的故障处理，包括查找故障原因和修复方法。

介绍应急措施，如断电、使用应急开关等，以保障家庭电路的安全。

第六章：家庭电路的节能与环保6.1 节能的意义与方法讲解家庭电路节能的重要性，以及节能对环境保护的影响。

介绍节能的方法，如使用节能电器、合理规划用电时间等。

6.2 智能家居与节能讲解智能家居的概念和作用，以及其在节能方面的优势。

家庭电路与安全用电

5.如图所示的家庭电路中,闭合开关后灯泡不亮。用试电笔检测插座的两孔,
发现只有插入右孔时氖管才发光。用试电笔检测A点氖管发光,检测B点氖管
不发光。发生这一现象的原因可能是( ) A.灯泡短路 B.灯丝断了 C.开关接触不良 D.插座短路
6.下列做法不符合安全用电原则的是( ) A．可用铜丝代替熔丝 B．电冰箱的金属外壳应该接地线 C．控制电灯的开关必须接在火线上 D．使用试电笔时，手要接触笔尾金属体
方法点拨：家庭电路故障的排除技巧（1）保险丝熔断（空气开关跳闸）：可能是短路，也可能是电路中总功率过大。（2）利用试电笔检查电路故障：若氖管不发光，说明被测点与火线之间的电路出现断路；若氖管发光，表明有电流通过人体流入了大地，而被测点到零线之间的电路出现了断路或零线断路。
例题：如图所示，关于家用插座说法中，正确的是（） A．开关串联在干路中，指示灯与各组插孔并联在电路中 B．开关、指示灯和各组插孔并联在电路中 C．开关、指示灯和各组插孔串联在电路中 D．各组插孔串联在一起与指示灯并联在电路中
【分析】干路开关控制所有的用电器。并联电路各用电器之间互不影响，串联电路的用电器互相影响。【解答】解：由生活经验可知，开关闭合时，指示灯才会发光，插孔才能正常通电，所以开关应串联在干路中；若指示灯损坏，开关闭合时插孔也能正常通电，说明指示灯和各组插孔之间是并联的，故a正确，bcd错误。故选：a。
7.下图是安装了漏电保护器的家庭电路。当漏电保护器检测到通过图中A、B两处的电流
不相等(即发生漏电)时,会迅速切断电路,从而起到保护作用。当家电维修人员在图中C“会”或“不会”)切断电路。若人体电阻为10 kΩ,
触电时通过人体的电流为
mA。
8.用笔画线代替导线（不要交叉，横平竖直），将图中所示电水壶的3条接线按照安全用电的原则对应连接到插头上。

(中考物理)高频考点15 家庭电路与安全用电常识

中考物理高频考点考前冲刺训练15家庭电路与与电安全常识【考法综述】1. 家庭电路的电路图：连接开关、插座、螺丝口灯泡、保险丝等；2. 家庭安全用电常识；3. 家庭电路故障判断。

【解法探讨】例1.（2016遂宁）关于家庭电路和安全用电，下列说法错误的是（）A．试电笔是用来辨别火线和零线的B．家庭电路中的各种电器都是并联的C．只有36V的电压对人体才是安全的D．使用有金属外壳的家用电器，其外壳必须接地线【答案】C【简析】试电笔可以用来辨别火线和零线，A正确。

家庭电路中的用电器需要各自独立工作，所以需要并联，B正确。

对人体安全的电压是不高于36V的电压，而不是只有36V的电压对人体才是安全的，C错。

有金属外壳的用电器，金属外壳需要接地，这样可以避免人体接触漏电的用电器时发生触电事故，D正确。

所以选C。

例2.（2017眉山）如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．用试电笔测试灯头的两端C、D，发现这两处都能使试电笔的氖管发光，再用试电笔测试B处氖管不发光．若电路中只有一处故障，则（）A． AC段某处断路B．BD段某处断路 C．电灯L断路D．电灯L短路【答案】B【简析】如果在如图的电路中的点处氖管不发光．若电路中只有一处故障，则是用电器与零线相连的部分出现断路故障。

这是因为这部分出现断路故障后灯不会亮，但是当试电笔与这部分接触后，ACD线路和用电器部分与人体、大地构成一个通路，使氖管发光。

出现插座的两个插孔都出现氖管发光，一般是零线断路故障。

例3.（2015遂宁）下图是家庭电路某一部分的示意图，请用笔画线代替导线把该电路连接完整，并且使之符合安全用电的要求。

（其中开关只控制电灯）【答案】【简析】家庭电路连接原则是：“左零右火上地，开关、保险连火线”。

即用电器或插座的左边接线柱与零线相连；右边接线柱与火线相连；上边与接电线相连。

开关、保险要接在火线上。

接螺口灯泡时，要将灯的顶部与火线相接，这样可以避免接触灯的螺纹部分触电。

家庭电路和安全用电

家庭电路与安全用电常识

《怎样用电才安全》家庭电路与安全用电PPT精品课件

家庭电路及安全用电上课

家庭电路与安全用电

家庭电路与安全用电

家庭电路与安全用电

家庭电路与安全用电

家庭电路与安全用电知识点

家庭电路与安全用电

家庭电路及其安全用电

初中物理家庭电路与安全用电知识点

13.5-13.6家庭电路和安全用电

《家庭电路和安全用电》 教学设计

家庭电路_安全用电知识点

家庭电路和安全用电PPT课件

家庭电路与安全用电基础知识

家庭电路与安全用电教案

家庭电路与安全用电

(中考物理)高频考点15 家庭电路与安全用电常识

《家庭电路和安全用电》教学设计
