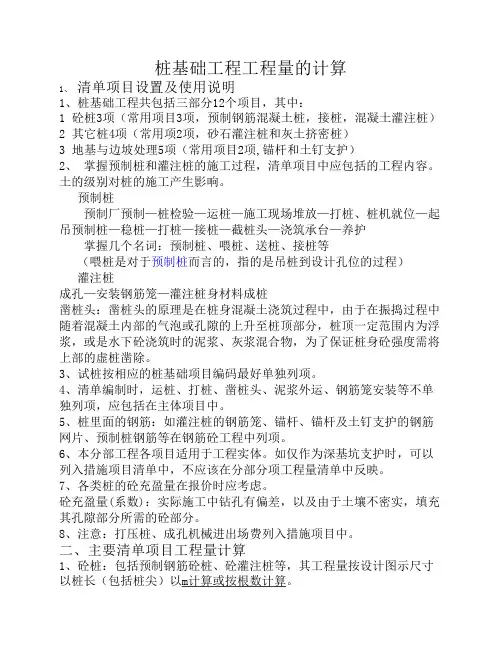

桩基础工程工程量计算教程
桩基础计算示例
案例一：某工程用截面400×400mm、长12m预制钢 筋砼方桩280根，设计桩长24m（包括桩尖），采 用轨道式柴油打桩机，土壤级别为一级土，采用 包钢板焊接接桩，已知桩顶标高为－4.1m，室外 设计地面标高为-0.30m，试计算桩基础的工程量。
【解】（1）一级土12m桩长轨道式柴油打桩机打预 制方桩
桩基础工程工程量计算教程
5、深层搅拌桩、喷粉桩、振冲碎石桩、夯扩灌注 桩 按设计桩长乘以设计断面面积以立方米计 算。振冲碎石桩填料调整量项目，按下列公式计 算： 填料调整量=实际桩口填料量体积-1.35*设 计振冲桩体积（2-136 2-137） 碎石容重取定为1.48t/m3
桩基础工程工程量计算教程
• 4、碎石桩 材料消耗量19.82t，充盈系数1.30，损耗率3%. 计算式：10*（1+3%）*1.30*1.48=19.82t
桩基础工程工程量计算教程
6、钢筋笼制作按图示尺寸及施工规范以吨计算，套用第四章相应 项目。钢筋笼运输及安装区别不同长度按相应项目计算。
7、凿桩头按剔除截面长度乘以桩截面面积以立方米计算。截桩头、 截桩以根计算。
桩基础工程工程量计算教程
• 2、砂桩 材料消耗量17.14t，充盈系数1.30，损耗率3%. 计算式：10*（1+3%）*1.30*1.28=17.14t
• 3、砂石桩 材料消耗量15.01t，砂9.87t, 充盈系数1.30，损耗 率3%,级配密实系数1.334 计算式： 碎石 5.68*（1+3%）*1.334*1.30*1.48=15.01t 砂 4.32*（1+3%）*1.334*1.30*1.28=9.87t 5.68+4.32=10m3 桩基础工程工程量计算教程
送桩后孔洞如需回填时，按第一章相应项目计算。 （3）接桩
电焊接桩（包角钢，包钢板）按设计接头，以个计算；
桩基础工程工程量计算教程
计算实例
• [例1] 某单位工程，设计预制钢筋混凝土桩断面如图所示， 共120根，计算打桩工程量（不计算钢筋笼）。
解：桩长为7.8m， L＝7.8 × 120＝
桩基础工程工程量计算教程
建筑安装工程定额原理与概预算
第四章 建筑工程施工图预算上
• [例4-2] 某工程设计钻孔灌注混凝土桩，桩设计长度20.0m，直径0.426m , 计算钻孔工程量与灌注混凝土工程量。
• 解：钻孔工程量： • V=3.14 × 0.4262 × 20/4=2.85m3 • 砼工程量： V=3.14 × 0.4262 × (20+0.25)/4=2.88m3
桩超灌长度体积为：3.14*0.4*0.4*0.25*127=15.95m3 砼桩总体积为：510.44+15.95=526.39m3 2、钢筋笼考虑损耗3%，钢筋笼接头2%
桩基础工程工程量计算教程
• 作业：某工程有钻孔桩100条，设计桩径为60CM， 设计桩长平均为25M，按设计要求需进入中风化岩 0.5M,桩顶标高为-2.5M,施工场地标高为-0.5M,泥 浆运输距离为3KM,混凝土为C20.本工程土为二级 土, 试求综合单价?
几个基本概念
• A、设计桩长：设计桩顶到桩底长度，以施工图为准。 • B、送桩：在打桩过程中，有时要将桩顶面打到低于桩
架操作平台以下，由于打桩机的安装和操作的要求，桩 锤不能直接锤击到桩头，而必须把另一根桩（也称冲桩、 送桩器）接到桩的上端，然后再往下施打，直至把原来 桩顶端送到设计要求标高，然后把冲桩拔出，此过程称 为送桩。，不宜太深，一般在2M以内为宜。 • 送桩长度：是打桩机架底至桩顶高度或自桩顶面至自然 地坪面另加0.5M。 • C、试验桩：定额要求打试验桩按相应子目的人工费、 机械费乘以系数2。
• 2、钻孔灌注桩 （1）钻孔按实钻孔长度乘以设计桩截面面积计算， 灌注混凝土按设计桩长（包括桩尖、不扣除桩尖 虚体积）与超灌长度之和乘以设计桩断面面积以 立方米计算.超灌长度设计有规定的按设计规定， 设计无规定的按0.25m . （2）其泥浆运输工程量按钻孔体积以m3计算。
桩基础工程工程量计算教程
桩基础工程工程量计算教程
桩基础工程
其他相关规定 （1）、打试验桩按相应定额项目的人工、机械乘以
系数2计算，验桩过程中发生的人工、机械停滞费 用另行计算。 （2）、打桩打孔，桩间净距离小于4倍桩径，按相 应定额项目中的人工、机械乘以系数1.13。 （3）、单位工程打（灌）桩工程量在规定的数量之 内时，其人工、机械量按相应定额项目乘以系数 1.25计算。
V=0.4×0.4×12×280＝537.6m3
（2）柴油打桩机送桩（桩长12m，送桩深度4m以 外）（打送桩时，项目人工、机械乘以系数）
V=0.4×0.4×（4.1－0.3＋0.5）×140＝192.64m3
（3）预制桩包钢板焊接接桩
N＝140个
桩基础工程工程量计算教程
桩基础工程示例二----某灌注桩工 程
• 土壤级别：二级土，单根桩设计长度：8m，总根数： 127根，桩截面：D800，灌注砼强度等级C20。
（一）业主根据灌注桩基础施工图计算清单工程量为： 砼灌注桩总长为：8m×127=1016m，钢筋笼重量24.19t。 （二）经投标人根据地质资料和施工方案及2008年《河
北省建筑工程预算综合基价》计算： 1、砼桩体积为：3.14*0.4*0.4*1016=510.44m3
桩基础工程工程量计算教程
桩基础工程工程量计算教程
ห้องสมุดไป่ตู้
桩基础工程
• 1、预制钢筋砼桩
（1）沉桩 打预制钢筋混凝土桩，按设计桩长（包括桩尖）以延
长米计算。 如管桩的空心部分按设计要求灌注砼或其他填充材料
时，应另行计算。 （2）送桩
送桩工程量按送桩长度以延长米计算。送桩长度：打 桩架底至桩顶面高度或设计桩顶至至自然地坪另加0.5m计 算：L=（h＋0.5）
计算材料消耗量与工程量之间关系
• 下面计算一下振冲桩（2-136）、砂桩（2-147）、砂石桩（2148）、碎石桩（2-149）内的材料消耗量与工程量的关系.按计价 依据中规定，碎石容重1.48t/m3,天然砂容重1.28t/m3,(在含水率 2.5%的情况下）。
• 1、振冲碎石桩 材料消耗量20.38t，充盈系数1.35，损耗率2%. 计算式：10*（1+2%）*1.35*1.48=20.383t
桩基础计算示例
案例一：某工程用截面400×400mm、长12m预制钢 筋砼方桩280根，设计桩长24m（包括桩尖），采 用轨道式柴油打桩机，土壤级别为一级土，采用 包钢板焊接接桩，已知桩顶标高为－4.1m，室外 设计地面标高为-0.30m，试计算桩基础的工程量。
【解】（1）一级土12m桩长轨道式柴油打桩机打预 制方桩
桩基础工程工程量计算教程
5、深层搅拌桩、喷粉桩、振冲碎石桩、夯扩灌注 桩 按设计桩长乘以设计断面面积以立方米计 算。振冲碎石桩填料调整量项目，按下列公式计 算： 填料调整量=实际桩口填料量体积-1.35*设 计振冲桩体积（2-136 2-137） 碎石容重取定为1.48t/m3
桩基础工程工程量计算教程
• 4、碎石桩 材料消耗量19.82t，充盈系数1.30，损耗率3%. 计算式：10*（1+3%）*1.30*1.48=19.82t
桩基础工程工程量计算教程
6、钢筋笼制作按图示尺寸及施工规范以吨计算，套用第四章相应 项目。钢筋笼运输及安装区别不同长度按相应项目计算。
7、凿桩头按剔除截面长度乘以桩截面面积以立方米计算。截桩头、 截桩以根计算。
桩基础工程工程量计算教程
• 2、砂桩 材料消耗量17.14t，充盈系数1.30，损耗率3%. 计算式：10*（1+3%）*1.30*1.28=17.14t
• 3、砂石桩 材料消耗量15.01t，砂9.87t, 充盈系数1.30，损耗 率3%,级配密实系数1.334 计算式： 碎石 5.68*（1+3%）*1.334*1.30*1.48=15.01t 砂 4.32*（1+3%）*1.334*1.30*1.28=9.87t 5.68+4.32=10m3 桩基础工程工程量计算教程
送桩后孔洞如需回填时，按第一章相应项目计算。 （3）接桩
电焊接桩（包角钢，包钢板）按设计接头，以个计算；
桩基础工程工程量计算教程
计算实例
• [例1] 某单位工程，设计预制钢筋混凝土桩断面如图所示， 共120根，计算打桩工程量（不计算钢筋笼）。
解：桩长为7.8m， L＝7.8 × 120＝
桩基础工程工程量计算教程
建筑安装工程定额原理与概预算
第四章 建筑工程施工图预算上
• [例4-2] 某工程设计钻孔灌注混凝土桩，桩设计长度20.0m，直径0.426m , 计算钻孔工程量与灌注混凝土工程量。
• 解：钻孔工程量： • V=3.14 × 0.4262 × 20/4=2.85m3 • 砼工程量： V=3.14 × 0.4262 × (20+0.25)/4=2.88m3
桩超灌长度体积为：3.14*0.4*0.4*0.25*127=15.95m3 砼桩总体积为：510.44+15.95=526.39m3 2、钢筋笼考虑损耗3%，钢筋笼接头2%
桩基础工程工程量计算教程
• 作业：某工程有钻孔桩100条，设计桩径为60CM， 设计桩长平均为25M，按设计要求需进入中风化岩 0.5M,桩顶标高为-2.5M,施工场地标高为-0.5M,泥 浆运输距离为3KM,混凝土为C20.本工程土为二级 土, 试求综合单价?
几个基本概念
• A、设计桩长：设计桩顶到桩底长度，以施工图为准。 • B、送桩：在打桩过程中，有时要将桩顶面打到低于桩
架操作平台以下，由于打桩机的安装和操作的要求，桩 锤不能直接锤击到桩头，而必须把另一根桩（也称冲桩、 送桩器）接到桩的上端，然后再往下施打，直至把原来 桩顶端送到设计要求标高，然后把冲桩拔出，此过程称 为送桩。，不宜太深，一般在2M以内为宜。 • 送桩长度：是打桩机架底至桩顶高度或自桩顶面至自然 地坪面另加0.5M。 • C、试验桩：定额要求打试验桩按相应子目的人工费、 机械费乘以系数2。
• 2、钻孔灌注桩 （1）钻孔按实钻孔长度乘以设计桩截面面积计算， 灌注混凝土按设计桩长（包括桩尖、不扣除桩尖 虚体积）与超灌长度之和乘以设计桩断面面积以 立方米计算.超灌长度设计有规定的按设计规定， 设计无规定的按0.25m . （2）其泥浆运输工程量按钻孔体积以m3计算。
桩基础工程工程量计算教程
桩基础工程工程量计算教程
桩基础工程
其他相关规定 （1）、打试验桩按相应定额项目的人工、机械乘以
系数2计算，验桩过程中发生的人工、机械停滞费 用另行计算。 （2）、打桩打孔，桩间净距离小于4倍桩径，按相 应定额项目中的人工、机械乘以系数1.13。 （3）、单位工程打（灌）桩工程量在规定的数量之 内时，其人工、机械量按相应定额项目乘以系数 1.25计算。
V=0.4×0.4×12×280＝537.6m3
（2）柴油打桩机送桩（桩长12m，送桩深度4m以 外）（打送桩时，项目人工、机械乘以系数）
V=0.4×0.4×（4.1－0.3＋0.5）×140＝192.64m3
（3）预制桩包钢板焊接接桩
N＝140个
桩基础工程工程量计算教程
桩基础工程示例二----某灌注桩工 程
• 土壤级别：二级土，单根桩设计长度：8m，总根数： 127根，桩截面：D800，灌注砼强度等级C20。
（一）业主根据灌注桩基础施工图计算清单工程量为： 砼灌注桩总长为：8m×127=1016m，钢筋笼重量24.19t。 （二）经投标人根据地质资料和施工方案及2008年《河
北省建筑工程预算综合基价》计算： 1、砼桩体积为：3.14*0.4*0.4*1016=510.44m3
桩基础工程工程量计算教程
桩基础工程工程量计算教程
ห้องสมุดไป่ตู้
桩基础工程
• 1、预制钢筋砼桩
（1）沉桩 打预制钢筋混凝土桩，按设计桩长（包括桩尖）以延
长米计算。 如管桩的空心部分按设计要求灌注砼或其他填充材料
时，应另行计算。 （2）送桩
送桩工程量按送桩长度以延长米计算。送桩长度：打 桩架底至桩顶面高度或设计桩顶至至自然地坪另加0.5m计 算：L=（h＋0.5）
计算材料消耗量与工程量之间关系
• 下面计算一下振冲桩（2-136）、砂桩（2-147）、砂石桩（2148）、碎石桩（2-149）内的材料消耗量与工程量的关系.按计价 依据中规定，碎石容重1.48t/m3,天然砂容重1.28t/m3,(在含水率 2.5%的情况下）。
• 1、振冲碎石桩 材料消耗量20.38t，充盈系数1.35，损耗率2%. 计算式：10*（1+2%）*1.35*1.48=20.383t
