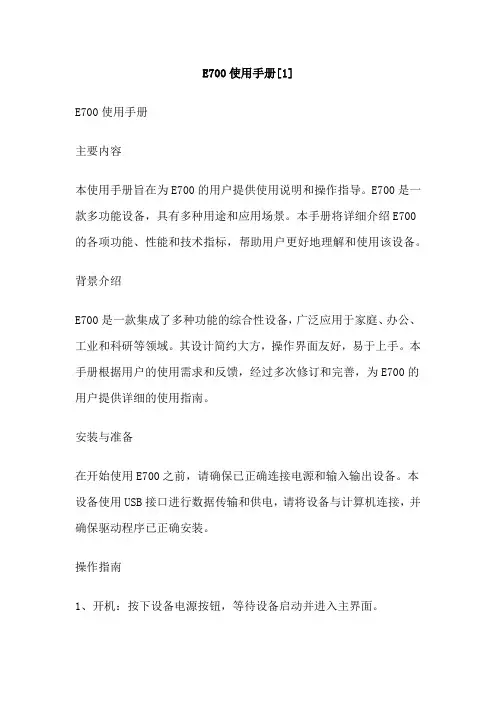

E700使用手册[1]
![E700使用手册[1]](https://img.taocdn.com/s3/m/2ad9dd5d49d7c1c708a1284ac850ad02de8007a9.png)
E700使用手册[1]E700使用手册主要内容本使用手册旨在为E700的用户提供使用说明和操作指导。
E700是一款多功能设备，具有多种用途和应用场景。
本手册将详细介绍E700的各项功能、性能和技术指标，帮助用户更好地理解和使用该设备。
背景介绍E700是一款集成了多种功能的综合性设备，广泛应用于家庭、办公、工业和科研等领域。
其设计简约大方，操作界面友好，易于上手。
本手册根据用户的使用需求和反馈，经过多次修订和完善，为E700的用户提供详细的使用指南。
安装与准备在开始使用E700之前，请确保已正确连接电源和输入输出设备。
本设备使用USB接口进行数据传输和供电，请将设备与计算机连接，并确保驱动程序已正确安装。
操作指南1、开机：按下设备电源按钮，等待设备启动并进入主界面。
2、操作界面：E700采用直观的图形界面，用户可以轻松浏览和操作各个功能模块。
3、功能模块：E700集成了多种功能，如数据采集、图像处理、通信等。
用户可以根据需求选择相应的功能模块。
4、参数设置：在选择功能模块后，用户可以设置相关的参数和选项，以实现不同的功能和应用。
5、操作步骤：根据具体的任务需求，用户按照操作步骤进行操作即可。
常见问题解答1、如何解决USB连接问题？答：请检查USB接口是否松动或损坏，尝试重新连接设备并重启计算机。
如果问题仍然存在，请联系技术支持。
2、如何恢复出厂设置？答：在设备主界面中，找到“设置”选项，然后选择“恢复出厂设置”。
确认操作后，设备将恢复至出厂状态。
维护与保养1、定期清洁设备表面，保持清洁无尘。
2、定期检查电源线和USB接口是否松动或损坏，如有损坏请及时更换。
3、定期进行软件更新，以优化设备性能和修复已知问题。
4、在不使用设备时，请将其关闭并断开电源，以节省能源和延长设备寿命。
参考资料1、E700用户手册（英文版）2、E700技术白皮书（中文版）3、相关技术论坛和博客附加信息本使用手册仅供参考。
如果大家在使用过程中遇到问题或有任何疑问，请随时联系我们的技术支持团队。

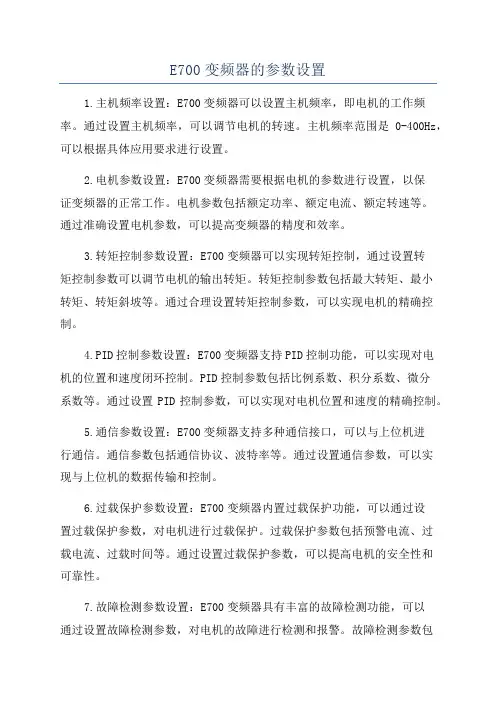

E700变频器的参数设置
E700变频器的参数设置1.主机频率设置：E700变频器可以设置主机频率，即电机的工作频率。
通过设置主机频率，可以调节电机的转速。
主机频率范围是0-400Hz，可以根据具体应用要求进行设置。
2.电机参数设置：E700变频器需要根据电机的参数进行设置，以保证变频器的正常工作。
电机参数包括额定功率、额定电流、额定转速等。
通过准确设置电机参数，可以提高变频器的精度和效率。
3.转矩控制参数设置：E700变频器可以实现转矩控制，通过设置转矩控制参数可以调节电机的输出转矩。
转矩控制参数包括最大转矩、最小转矩、转矩斜坡等。
通过合理设置转矩控制参数，可以实现电机的精确控制。
4.PID控制参数设置：E700变频器支持PID控制功能，可以实现对电机的位置和速度闭环控制。
PID控制参数包括比例系数、积分系数、微分系数等。
通过设置PID控制参数，可以实现对电机位置和速度的精确控制。
5.通信参数设置：E700变频器支持多种通信接口，可以与上位机进行通信。
通信参数包括通信协议、波特率等。
通过设置通信参数，可以实现与上位机的数据传输和控制。
6.过载保护参数设置：E700变频器内置过载保护功能，可以通过设置过载保护参数，对电机进行过载保护。
过载保护参数包括预警电流、过载电流、过载时间等。
通过设置过载保护参数，可以提高电机的安全性和可靠性。
7.故障检测参数设置：E700变频器具有丰富的故障检测功能，可以通过设置故障检测参数，对电机的故障进行检测和报警。
故障检测参数包括故障代码、报警方式等。
通过设置故障检测参数，可以及时发现和解决电机故障。
总之，E700变频器具有多种参数设置功能，可以根据具体应用要求进行设置，以实现对电机的精确控制和保护。
这些参数设置将直接影响到变频器的性能和使用效果，因此在设置过程中需要仔细调试和测试，以确保变频器的正常工作。
变频器E700说明书
交流变频器的应用（E700系列）一、简介变频器是由计算机控制电力电子器件，将工频交流电变为频率和电压可调的三相交流电的电器设备，用以驱动交流异步（同步）电动机进行变频调速。
变频器的出现，使交流电动机的调速变得和直流电动机一样方便，并可由计算机联网控制，因此，得到了广泛的应用，其发展前景广阔。
表1 变频调速的效果由三相异步电动机转子转速公式：n=（1-s）60f1/p，三相异步电动机的调速方式有：变频（f1）调速、变极（p）调速和变转差率（s）调速。
变频器的调频调压原理：1．调频原理2．调压原理综上所述，变频器的调频调压过程是通过控制三相调制信号进行的。
二、变频器的组成变频器是由计算机控制大功率开关器件将工频交流电变为频率和电压可调的三相交流电的电器设备。
由主电路和控制电路两大部分组成，主电路包括整流及滤波电路、逆变电路、制动电阻和制动单元，控制电路包括计算机控制系统、键盘与显示、内部接口及信号检测与传递、供电电源和外接控制端子等。
三、变频器的分类1．按变换环节分为，交-直-交型和交-交型两种。
2．按改变变频器输出电压的方法分为，PAM调制和PWM调制（即脉冲幅度调制和脉冲宽度调制）两种。
3．按电压等级分为，低压型（220~460V）和高压型（3KV、6KV 和10KV）两类。
4．按滤波方式分为，电压型和电流型两种。
5．按用途分为，专用型和通用型两种。
四、变频器使用注意事项FR-E700系列变频器虽然是高可靠性产品，但周边电路的连接方法错误以及运行、使用方法不当也会导致产品寿命缩短或损坏。
运行前请务必重新确认下列注意事项。
(1) 电源及电机接线的压接端子推荐使用带绝缘套管的端子。
(2) 电源一定不能接到变频器输出端子（U、V、W）上，否则将损坏变频器。
(3) 接线时请勿在变频器内留下电线切屑。
电线切屑可能会导致异常、故障、误动作发生。
请保持变频器的清洁。
在控制柜等上钻安装孔时请勿使切屑粉掉进变频器内。
fr-e700变频器的三种运行模式参数设置与实操
FR-E700变频器的三种运行模式参数设置与实操陈青艳（武汉软件工程职业学院，武汉430205）摘要：首先详细地介绍了FR-E700变频器三种运行模式的参数含义、参数设置、运行模式切换，然后结合三菱FR-E700变频器控制电动机的正反转控制及多段速度的实例，具体阐述了如何实现电动机调速的接线与通电准备、调试具体步骤、调试注意事项、调试后操作等实操环节，方便教师从事三菱变频器安装调试的实践教学并推广变频器的使用，对企业从事三菱变频器安装调试的工程技术人员也有一定的指导意义。
关键词：FR-E700变频器；运行模式；运行模式切换；参数设置；安装调试中图分类号:TM571文献标志码:Ａ文章编号：1002-2333（2020）01-0020-04 Three Running Mode Parameter Setting and Practical Test for FR-E700Frequency ConverterCHEN Qingyan（Wuhan Vocational College of Software and Engineering,Wuhan430205,China）Abstract:This paper introduces the parameter implication,parameter setting and running mode switching of three running modes in FR-E700frequency converter in bining with the example for Mitsubishi FR-E700frequency converter controlling motor's positive and reverse and multi-stage speed,weexplainhow to realize the actual practical tests of wiring motor'sspeed regulation,electricity preparation,specific steps of debugging,notes for debugging,operation after debugging.It is not only convenient for the practical teaching of installing and debuggingfor Mitsubishi frequency converter,but also promote the frequency converter'suse.Certainly,it also has guiding significance for engineering technicians engaged in Mitsubishi frequency converter'sinstalling and debugging.Keywords:FR-E700frequency converter;running mode;running mode switching;parameter setting;installing and debugging0引言目前，不管什么品牌的变频器，其内部整流电路和逆变电路已经是标准化模块，所以变频器主电路的硬件结构基本无差异。
变频器E700说明书..
交流变频器的应用（E700系列）一、简介变频器是由计算机控制电力电子器件，将工频交流电变为频率和电压可调的三相交流电的电器设备，用以驱动交流异步（同步）电动机进行变频调速。
变频器的出现，使交流电动机的调速变得和直流电动机一样方便，并可由计算机联网控制，因此，得到了广泛的应用，其发展前景广阔。
表1 变频调速的效果由三相异步电动机转子转速公式：n=（1-s）60f1/p，三相异步电动机的调速方式有：变频（f1）调速、变极（p）调速和变转差率（s）调速。
变频器的调频调压原理：1．调频原理2．调压原理综上所述，变频器的调频调压过程是通过控制三相调制信号进行的。
二、变频器的组成变频器是由计算机控制大功率开关器件将工频交流电变为频率和电压可调的三相交流电的电器设备。
由主电路和控制电路两大部分组成，主电路包括整流及滤波电路、逆变电路、制动电阻和制动单元，控制电路包括计算机控制系统、键盘与显示、内部接口及信号检测与传递、供电电源和外接控制端子等。
三、变频器的分类1．按变换环节分为，交-直-交型和交-交型两种。
2．按改变变频器输出电压的方法分为，PAM调制和PWM调制（即脉冲幅度调制和脉冲宽度调制）两种。
3．按电压等级分为，低压型（220~460V）和高压型（3KV、6KV 和10KV）两类。
4．按滤波方式分为，电压型和电流型两种。
5．按用途分为，专用型和通用型两种。
四、变频器使用注意事项FR-E700系列变频器虽然是高可靠性产品，但周边电路的连接方法错误以及运行、使用方法不当也会导致产品寿命缩短或损坏。
运行前请务必重新确认下列注意事项。
(1) 电源及电机接线的压接端子推荐使用带绝缘套管的端子。
(2) 电源一定不能接到变频器输出端子（U、V、W）上，否则将损坏变频器。
(3) 接线时请勿在变频器内留下电线切屑。
电线切屑可能会导致异常、故障、误动作发生。
请保持变频器的清洁。
在控制柜等上钻安装孔时请勿使切屑粉掉进变频器内。
Series e700 组合温度与压力闸，温度与压力保护加热系统说明书
• Self-contained cartridge simplifies maintenance and repair. Installs in 5 minutes.
lowering the risk of liability for the facility owner
• Back-to-back installation without costly cross-over piping by simply rotating the stem 180°F re-labeling the ports.
• Provides the thermal protection of a thermostatic valve not found with common pressure balance valves, while also responding almost instantaneously to a dramatic pressure fluctuation...even up to 50%.
Distributed By: M&M Control Service, Inc.
/powershome.php
800-876-0036 847-356-0566
Series e700 Combination T/P Valve Provides Unsurpassed Protection from
The market for America’s aging population is growing rapidly. As the baby boomer generation draws closer to retirement, robust growth will continue well into the future. By 2025, America will experience a 68% increase for those in the 55 – 64 age group and a 75% increase for those in the 65+ age group. In 2025, those at the traditional retirement age of 65 will account for 20% of the country’s population, up from the current 13.4%.
三菱变频器参数设置
三菱A700 变频器用于升降电机的参数设置一．变频器自整定参数（实时无传感器矢量控制）---皮带升降台参数编号设定值内容450高速频率设定50HZ65低速频率设定5HZ7 1.5加速时间设定1.5秒8 1.5减速时间设定1.5秒300采用内部制动电阻时，再生制动功能选择=“0”1连接外部制动电阻时（制动单元），再生制动功能选择=“1”700当30 号参数=“0”，再生制动使用率=“0”6再生制动使用率=“11KW 及以上：6%”10再生制动使用率=“7.5KW 及以下：10%”713适用电机为标准电机793运行模式选择80 5.5/7.5/11/15电机容量（功率）814电机极数83400电机额定电压8450电机额定频率80010实时无传感器矢量控制96101变频器自整定（电机运行），整定完96 参数为103不要再修改。
7.5 及以下：%二．变频器自整定参数（带编码器反馈的速度控制）---2柱/4柱升降机参数编号设定值内容450高速频率设定50HZ 65低速频率设定5HZ 72.5加速时间设定2.5秒82.3减速时间设定2.3秒300采用内部制动电阻时，再生制动功能选择=“0”1连接外部制动电阻时（制动单元），再生制动功能选择=“1”700当30 号参数=“0”，再生制动使用率=“0”6再生制动使用率=“11KW 及以上：6%”10再生制动使用率=“7.5KW 及以下：10%”再生制动使用率KW 10713适用电机为标准电机793运行模式选择805.5/7.5/11/15电机容量（功率）814电机极数83400电机额定电压8450电机额定频率3590/1编码器转动方向367100设定速度反馈控制的范围3691024设定编码器的脉冲数量3761编码器断线检测8000带编码器反馈的速度控制96101变频器自整定（电机运行），整定完96 参数为103不要再修改。
三菱E700 变频器用于普通电机的参数设置一．变频器参数（实时无传感器矢量控制）参数编号设定值内容450高速频率设定50HZ65低速频率设定5HZ7 1.5加速时间设定1.5秒8 1.5减速时间设定1.5秒300采用内部制动电阻时，再生制动功能选择=“0”700当30 号参数=“0”，再生制动使用率=“0”424输出频率检测793运行模式选择800.75/1.1/1.5/2.2电机容量（功率）814电机极数83400电机额定电压8450电机额定频率。
aigoPad E700使用说明书
2
阳光服务
爱国者存储科技郑重承诺： � 本产品的三包服务承诺期限自购买之日起生效，日期以正式购机发票日期为准，您 接受服务的凭证为正式购机发票和信息填写完整并经爱国者存储科技或经销商盖章 的有效三包凭证。 � 产品的三包服务期限：爱国者平板电脑产品实行十五天保换，一年保修的。服务期 限如有变更恕不另行通知，以所购买产品自带的三包凭证和说明书及在内容为准。 � 所购产品在三包服务期限内正常使用和维护情况下， 由于本机元器件所引发之故障， 经爱国者存储科技技术人员检测为非人为损坏的，可以享受免费服务。 � 七日内免费退货：自产品三包服务承诺生效之日起七日内（含），如果产品出现故 障，您可以选择维修，更换或退货。 “爱国者阳光服务承诺 ”的情况： 不能享受 不能享受“ 爱国者阳光服务承诺” 由下列原因导致的产品故障，爱国者恕不提供本承诺中的阳光服务： � 非爱国者产品及部件 � 超过保修期的 � 使用了未经爱国者认可（以随机附赠的《用户使用手册》装箱单为准）的扩展部件 或外围设备导致爱国者标准部件损坏或产生故障的 � 非正常原因（包括不良的电源环境、异物进入设备、运输、移动、磕碰等）造成的 设备不能正常工作或部件损坏及故障 � 不可抗力：所有地震、火灾等自然灾害或意外事故(被盗、丢失等)等不可抗力因素引 起的设备不能正常工作或部件损坏及故障 � 因使用自编或第三方软件导致产品不能正常工作 � 计算机病毒感染导致产品不能正常工作 � 下述违章操作造成的产品故障： ---带电插拔主机电源或其它附属设备 ---自行拆卸、修理、安装 ---自行性能升级 ---使用指定之外的零件、附属品、消耗品
1
�
○：表示该有毒有害物质在该部件所有均质材料中的含量均在SJ/T 11363-2006 标准规定的限量要 求以下。
三菱变频器FR-E700经济型高性能变频器概要
三菱变频器FR-E700经济型高性能变频器三菱变频器E700产品为可实现高驱动性能的经济型产品。
■驱动性能提高●具有多种磁通适量控制方式：在0.5HZ情况下，使用先进磁通矢量控制模式可以使转矩提高到200%（3.7KW以下）。
●短时超载增加到200%时允许待续时间为3S,误报警将更少发生。
经过改进的限转矩及限电流功能可以为机械提供必要的保护。
■产品说明：三菱变频器FR-E700系列经济型高性能变频器●功率范围：0.1~15KW●先进磁通矢量控制，0.5Hz时200%转矩输出●扩充PID，柔性PWM●内置Modbus-RTU协议●停止精度提高●加选件卡FR-A7NC，可以支持CC-Link通讯●加选件卡FR-A7NL，可以支持LONWORKS通讯●加选件卡FR-A7ND，可以支持Deveice Net通讯●加选件卡FR-A7NP，可以支持Profibus-DP通讯■详细说明：三菱变频器E700系列变频器是E500系列变频器的升级版，主要特点有：1．在0.5Hz情况下，使用先进磁通矢量控制模式可以使转矩提高到200% (3.7KW以下)。
2．先进的自学习功能。
3．短时超载增加到200%时允许持续时间为3S（以前的产品超载200%时只允许持续0.5S 以内），误报警将更少发生。
4．提供标准USB接口（迷你-B连接器）。
在没有USB-RS-485转换器的情况下变频器也能很方便的和计算机进行连接。
FR Configurator (变频器设置软件)与变频器的数据交互功能，可以简化变频器的调试和维护。
另外, USB的高速图表功能使计算机高速取样显示得以实现。
5．选件插口支持数字量输入、模拟量输出扩展功能，以及几乎所有FR-A700系列变频器所支持的各种通讯协议。
（可以安装任一类型的选件卡。
每种类型的选件卡都有相应的前盖板一起出售。
）6．除了标准配置的端子排，还可以选用模拟量、脉冲列及2对RS-485端子等。
（即将发布）可拆卸式控制端子排。
E700变频器的参数设置
E700变频器的参数设置1. 额定功率（Rated Power）：该参数用于设置变频器所需控制的电动机的额定功率，单位为千瓦（KW）。
设置时，应根据所控电动机的功率要求来确定。
2. 额定电压（Rated Voltage）：指电动机的额定电压，单位为伏特（V）。
需要根据实际电源电压进行设置。
3. 最大输出频率（Max. Output Frequency）：该参数用于设置变频器的最大输出频率，通常为50Hz或60Hz。
该数值根据所用电动机的额定频率来确定。
4. 直流电压（DC Voltage）：指变频器输出的直流电压，单位为伏特（V）。
根据所用电动机的额定电压来设置。
5. 输出电流（Output Current）：指变频器输出的电流大小，单位为安培（A）。
应根据所用电动机的额定电流来确定。
6. 出厂设定频率（Factory Setting Frequency）：用于设置变频器的出厂设定频率，通常为50Hz或60Hz。
7. 加速时间（Acceleration Time）：该参数用于设置电动机从静止状态加速到额定转速所需的时间，通常单位为秒（s）或分钟（min）。
根据实际需要进行设置。
8. 制动时间（Deceleration Time）：与加速时间相反，用于设置电动机从额定转速减速到静止所需的时间。
9. 过载能力（Overload Capacity）：指变频器在运行时所能承受的最大负载。
根据所用电动机的性能来设置。
10. 控制方式（Control Mode）：可设置为V/F控制模式或矢量控制模式，根据实际需要进行选择。
11. 调速范围（Speed Range）：指变频器能够调节的转速范围，通常以百分比表示。
根据所需转速范围来设置。
12. 过载保护（Overload Protection）：设置电动机超载时的保护功能，可以设置为按电流保护或按电压保护。
13. 温度保护（Temperature Protection）：设置变频器的温度保护功能，当变频器温度过高时会自动停机，以保护设备。
E70.D4S 系列压电控制器 用户手册说明书
版本：V1.0 日期：2019.06E70.D4S 系列压电控制器用户手册本文档介绍了以下产品：■ E70.D4S-H1 ■ 压电伺服控制器 ■ SGS 式传感器,4通道本用户手册为E70.D4S系列压电陶瓷控制器综合用户手册，具体使用本控制器前，请详细阅读本用户手册。
使用过程中应按手册中的说明进行操作，若存在问题，请与本公司联系，寻求技术支持。
如未按本手册操作或自行对本产品进行拆卸改造，本公司将不对由此所产生的任何后果承担责任。
请阅读以下内容，以避免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。
为了避免可能发生的危险，本产品只可在规定的范围内使用。
请勿触摸产品及其附件的任何裸露端。
内部有高压，不得私自打开机箱。
请勿带电拔插输入、输出线、传感器电缆。
请保持产品表面清洁及干燥、不要在潮湿或静电较大的环境下操作。
使用完毕后，关闭控制器开关前应先将输出电压清零，如闭环状态切换为开环状态。
本手册描述的压电功率放大器是能够输出高电流的高压设备，如果使用不当会引起严重的甚至 是致死的伤害。
强烈的建议您，千万不要触碰任何连接高压输出的部分。
特别注意如果您连接了除本公司以外的其它产品，请遵循通用的事故预防规程。
从事高压放大需要培训专业的操作人员。
如果电压超出PZT的可承受范围，将会对PZT造成永久损坏。
PZT两极加入电压前，必须确 保PZT的正负两极接法正确，且操作电压在这个PZT允许范围内。
如果仪器的更改或维护不是由本公司明确授权的人员进行，如果维护不当或是因为非正确使用， 本公司不承担任何责任。
更改或维护必须且只能由本公司明确授权的人员进行。
在维护时，只能使用原装部件。
E70.D4S系列控制器机壳为散热导体，需要被安装在水平面上具有3CM空气流通面积的区域内，或者安装在具有散热装置的平面上。
垂直方向防止内部对流，不充足的气流将会引起设备过热或仪器过早损坏。
目录1.安全 (2)1.1设计用途 (2)1.2安全说明 (2)1.3用户手册须知 (2)2.产品特点及应用 (3)2.1产品分类 (3)2.2产品图片 (3)3.开箱检查 (6)4.安装 (6)4.1安装注意事项 (6)4.2确保通风 (6)4.3连接供电 (6)4.4线缆连接 (6)5.操作 (7)5.1控制模式选择（外部控制） (7)5.2伺服模式选择（外部控制） (7)5.3软件控制模式选择（软件控制） (7)6.技术参数 (8)6.1技术指标 (8)6.2环境条件 (9)6.3外形尺寸 (9)6.4原理框图 (10)6.5引脚定义 (10)7.电气操作公式 (12)7.1功率计算公式 (11)8.保养、贮存、运输 (12)8.1清洁措施 (12)8.2运输及贮存 (13)9.服务及维修 (13)9.1旧设备处置 (13)9.2售后与维修 (13)10.联系我们 (14)E70.D4S系列压电控制器用户手册1.1.1设计用途E70.D4S系列压电控制器表面请保持清洁、干燥，请勿在潮湿或静电较大的环境下操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
交流变频器的应用（E700系列）
一、简介
变频器是由计算机控制电力电子器件，将工频交流电变为频率和电压可调的三相交流电的电器设备，用以驱动交流异步（同步）电动机进行变频调速。
变频器的出现，使交流电动机的调速变得和直流电动机一样方便，并可由计算机联网控制，因此，得到了广泛的应用，其发展前景广阔。
表1 变频调速的效果
由三相异步电动机转子转速公式：n=（1-s）60f1/p，三相异步电动机的调速方式有：变频（f1）调速、变极（p）调速和变转差率（s）调速。
变频器的调频调压原理：
1．调频原理
2．调压原理
综上所述，变频器的调频调压过程是通过控制三相调制信号进行的。
二、变频器的组成
变频器是由计算机控制大功率开关器件将工频交流电变为频率和电压可调的三相交流电的电器设备。
由主电路和控制电路两大部分组成，主电路包括整流及滤波电路、逆变电路、制动电阻和制动单元，控制电路包括计算机控制系统、键盘与显示、内部接口及信号检测与传递、供电电源和外接控制端子等。
三、变频器的分类
1．按变换环节分为，交-直-交型和交-交型两种。
2．按改变变频器输出电压的方法分为，PAM调制和PWM调制（即脉冲幅度调制和脉冲宽度调制）两种。
3．按电压等级分为，低压型（220~460V）和高压型（3KV、6KV 和10KV）两类。
4．按滤波方式分为，电压型和电流型两种。
5．按用途分为，专用型和通用型两种。
四、变频器使用注意事项
FR-E700系列变频器虽然是高可靠性产品，但周边电路的连接方法错误以及运行、使用方法不当也会导致产品寿命缩短或损坏。
运行前请务必重新确认下列注意事项。
(1) 电源及电机接线的压接端子推荐使用带绝缘套管的端子。
(2) 电源一定不能接到变频器输出端子（U、V、W）上，否则将损坏变频器。
(3) 接线时请勿在变频器内留下电线切屑。
电线切屑可能会导致异常、故障、误动作发生。
请保持变频器的清洁。
在控制柜等上钻安装孔时请勿使切屑粉掉进变频器内。
(4) 为使电压降在2%以内请用适当规格的电线进行接线。
变频器和电机间的接线距离较长时，特别是低频率输出时，会由于主电路电缆的电压降而导致电机的转矩下降。
(5) 接线总长请不要超过500m。
尤其是长距离接线时，由于接线寄生电容所产生的充电电流会引起高响应电流限制功能下降，变频器输出侧连接的设备可
(6) 电磁波干扰
变频器输入／输出（主电路）包含有谐波成分，可能干扰变频器附近的通讯设备（如AM收音机）。
这种情况下安装无线电噪音滤波器FR-BIF（输入侧专用）、线噪音滤波器FR-BSF01、FR-BLF等选件，可以将干扰降低。
(7) 在变频器的输出侧请勿安装移相用电容器或浪涌吸收器、无
线电噪音滤波器等。
否则将导致变频器故障、电容器和浪涌抑制器的损坏。
如上述任何一种设备已安装，请立即拆掉。
（以单相电源规格使用无线电噪音滤波器（FR-BIF）时，请在对T相进行切实地绝缘后再连接到变频器输入侧。
）
(8) 断开电源后不久，平滑电容器上仍然残留有高压电，因此当进行变频器内部检查时，请在断开电源过10分钟后用万用表等确认变频器主电路+和-间的电压在直流30V以下后再进行检查。
切断电源后一段时间内电容器仍然有高压电，非常危险。
(9) 变频器输出侧的短路或接地可能会导致变频器模块损坏。
•由于周边电路异常而引起的反复短路、接线不当、电机绝缘电阻低下而实施的接地都可能造成变频器模块损坏，因此在运行变频器前请充分确认电路的绝缘电阻。
•在接通电源前请充分确认变频器输出侧的对地绝缘、相间绝缘。
使用特别旧的电机、或者使用环境较差时，请务必切实进行电机绝缘电阻的确认。
(10)不要使用变频器输入侧的电磁接触器启动／停止变频器。
变频器的启动与停止请务必使用启动信号（STF、STR信号的ON、OFF）进行。
(11)除了外接再生制动用放电电阻器以外，+、PR端子请不要连接其他设备。
(12)变频器输入输出信号电路上不能施加超过容许电压以上的电压。
如果向变频器输入输出信号电路施加了超过容许电压的电压，
极性错误时输入输出元件便会损坏。
特别是要注意确认接线，确保不会出现速度设定用电位器连接错误、端子10－5之间短路的情况。
实训一
1．面板操作（FR-E700）
2、变频器的端子
端子说明：
部分参数说明：
3、变频器的基本操作
（1）面板的操作
（2）电压、电流、频率监视
（3）模式的切换
（4）参数的设定
、
参数清除
．变频器试运行（1）PU点动运行；（2）PU运行；
（3）外部点动运行；
（4）输入端子功能选择
（5）变频器的多段速运行
（6）电压输入
（7）频率跳变
用变频器为交流电动机供电时，系统可能发生振荡现象，使变频器过电流保护或者使系统跳闸。
发生振荡的原因有两个：一是电气频率与机械频率发生共振；二是纯电气电路引起的，比如功率开关管的死区控制时间、中间直流回路电容电压的流动，以及电动机
滞后电流的影响等。
振荡现象容易发生在如下的情况下：（1）负载轻或没有负载；（2）机械系统惯性小；（3）变频器PWM波形的载波频率高；（4）电动机和负载连接松动。
振荡现象只在某些频率范围内发生，为了避免其发生，变频器设定有频率跳变，以避开那些共振发生的频率点，防止机械系统固有频率产生的共振。
FR-500变频器通过P r.31~ P r.32、P r.33~ P r.34、P r.35~ P r.36设定三个跳变区域，跳变频率可以设定为各区域的上点或下点，见图9。
P r.31为“频率跳变1A”，P r.33为“频率跳变2A”，P r.35为“频率跳变3A”，1A、2A或3A的设定值为跳变点，变频器以这个频度运行。
当不使用频率跳变功能时，P r.31~ P r.36应设为9999，在加减速，设定范围内的运行频率仍然有效。
1．频率跳变
（1）如果设定P r.34为35H Z，P r.33为30H Z，则电动机在P r.33和P r.34（30H Z和35H Z）之间，固定在30H Z运行。
例如，在PU操作模式下，操作步骤如下：
①确认PU灯亮；②按 [MODE]键至监视模式；③按[SET]键至频率监视，按[SET]键
1.5秒；④按[REV]或[FWD]键，使电动机运行，观察面板显示的运行频率；⑤按增减键在36H Z至28H Z之间改变运行频率，观察频率变化的规律（显示到35H Z时跳变至30H Z，无小于35H Z，大于30H Z的频率显示）。
（2）同上一样，设定P r.33为35H Z，P r.34为30H Z，使电动机在P r.34和P r.33（30H Z 和35H Z）之间，固定在35H Z运行。
