管道吹扫操作规程燃气管道吹扫一般有气体吹扫和青管球清扫两种。

聚乙烯管道和公称直径小于100mm或长度小于100m的钢质管道,可采用气体吹扫。

公称直径大于100mm的钢质管道宜采用清管球吹扫。

1、气体吹扫的一般要求(1)应编制吹扫方案。

吹扫介质应用压缩空气,其温度不宜超过40℃。

(2)吹扫时的最高压力不得大于管道的设计压力,吹扫介质在管内实际流速不宜小于20m/s。

(3)吹扫口应设在开阔地带并加固,吹扫时应设安全区域,吹扫口附近严禁站人;吹扫口与地面的夹角应在30°--50°之间,吹扫口管段与被吹扫管道必须采取平缓过渡对焊,吹扫口直径应符合下表要求。

吹扫口直径(mm)(4)每次吹扫管道的长度不宜超过500m;当管道长度超过500m时,宜分段进行吹扫。

(5)吹扫顺序应从大管到小管,从主管到支管。

(6)吹扫管段内的调压器、阀门、流量计、过滤器、燃气表等设备不得参与吹扫,待吹扫合格后再恢复安装。

(7)当目测排气无烟尘时,应在排气口设置白布或白漆木靶板检验,5min内靶上无铁锈、尘土等其他杂物为合格。

(8)吹扫应反复进行数次,确认吹净为止,同时做好记录。

吹扫合格、设备复位后,不得再进行影响管内清洁的其它作业。

2、清管球清扫的一般要求(1)、长度超过500m时宜分别进行清扫。

长度较长和管径较大的管道在通球时,管道沿线的一些部位,如急转弯、坡度立管等处,应设监听点,注意观察通球情况。

(2)、放球时应注意检查清管球的密封状态,是否进入清扫管段,并处于卡紧密封状态。

(3)、收球装置的排气管安装必须牢固,并接往开阔地带排放。

(4)、必须做好通球的有关记录,作为工程的原始资料。

(5)、通球管道直径必须同一规格,不能有变径。

(6)、管道弯头必须光滑,不能使用焊接弯头。

(7)、阀门及管道附属设备应在清管通球后安装。

(8)、清管通球清扫次数至少为两次,清扫完后目测排气无烟尘时,用白布或白漆木靶检验5min内,靶上无铁锈、尘土等其他杂物为合格。

天然气中低压管道吹扫试压方案

天然气中低压管道吹扫试压方案

天然气中低压管道吹扫试压方案1、管道吹扫管道吹扫介质为温度不大于40℃的压缩空气,吹扫压力不大于管道设计压力。

吹扫风速不得低于20m/s,用白布置于排出口检查,无赃物吹出为合格。

强度试验压力为设计压力的1.5倍,但钢管及聚乙烯管道(SDR11)不得低于0.4MPa,聚乙烯管道(SDR17.6)不得低于0.2MPa。

试验时间最少为1H,无压降为合格。

试验压力计的量程应为试验压力的1.5-2倍,强度试验压力精度不得低于1.5级,严密性试验压力计的精度等级、最小分格值及表盘直径应满足CJJ33表12.4.2的要求。

发包人鉴于使用精确度达0.05%的电子压力计,或精确度达0.05KPa的液柱静重压力计进行试验。

聚乙烯管道压力试验特别注意事项:中压B管道应经过至少24H稳压、中压A管道应经过至少48H稳压,才开始进行压力试验。

来将管道升压的热河空气压缩机,应配备空气过滤器将压缩空气中的油雾清除。

应待整个系统(尤其是熔合接口)冷却后,方可进行压力试验。

2、压力试验安全要求进行压力试验的热河管道,应与气体供应来源分离。

试验压力在0.02MPa或以上时,所有管道外露部分须在显眼处展示警示牌,以示正进行压力试验。

试验压力在0.02MPa或以上时,测试竖管上应安设压力放泄阀,并调校以防止试验压力超过设定压力的5% 当压力提升时,所有人不应逗留在管沟内,在试验期间,只准负责测试接口的人员留于管沟内。

但无论配件已经如何安稳的固定,这些人员在任何时间都不应停留在管帽、管塞,弯管、三通管后面。

有试验仪器应安放在地面距离管沟边最少1m处,并不应放在管沟末端正对管道的位置。

整个压力试验过程中,特别是中亚管道,应间隙检验整个系统,以确保所有锚固设施牢固及无危险存在。

在压力试验或压力提升期间,如发现管道有任何移动迹象,应立刻停止压力试验及释放管道内的压力,并采取补救措施纠正这类情况。

不应使用观赏的阀门作为封堵。

压力试验期间测试管道上所有的阀门必须在开启的位置。

燃气管道吹扫试压记录

燃气管道吹扫试压记录

燃气管道吹扫试压记录根据您的要求,以下是一份燃气管道吹扫试压的记录,内容包括试验目的、试验条件、试验过程、试验结果以及试验结论等。

一、试验目的:本次试验的目的是检验燃气管道系统的安全性能,确认其满足相关规定和要求。

二、试验条件:1.试验地点:XXX小区燃气管道系统。

2.试验时间:20XX年X月X日X时X分。

3.参与人员:试验负责人员、试验监测人员、试验记录人员以及相关单位的工作人员。

4.试验设备:压力表、气源装置、吹扫设备、试压设备。

三、试验过程:1.清洗管道(1)将管道系统内的杂物进行清理,并确认无堵塞。

(2)使用相应的清洗工具和清洗液对管道系统进行清洗。

2.检测管道连接是否牢固(1)对管道系统的主要连接处进行检测,包括焊接点、法兰连接等。

(2)排除所有可能导致气体泄漏的问题,确保管道连接处牢固。

3.吹扫管道(1)连接吹扫设备,启动设备,将干净的气体吹扫至管道系统,将管道内的杂质吹除。

(2)逐段吹扫,确保每段管道内部均无明显杂质残留。

4.试压管道(1)施加试验压力至设定压力,维持一段时间,确保管道系统能承受一定的压力。

(2)期间观察管道系统是否有明显的漏气现象。

5.记录数据(1)记录试验前后的压力数据,包括试验压力、保压时间等。

(2)记录试验期间的观察情况,包括管道系统是否有漏气、压力是否稳定等。

四、试验结果:1.经过吹扫试压,试验期间未发现管道系统有明显的漏气现象。

2.试验结束后,管道系统的压力保持稳定,压力变化范围在允许的范围内。

五、试验结论:根据本次试验的结果,可以得出以下结论:1.管道系统的连接牢固,没有明显的气体泄漏,符合相关规定和要求。

2.管道系统的吹扫试压工作完成,系统内部干净,满足使用要求。

六、试验记录人员:填写人:XXX审核人:XXX日期:20XX年X月X日以上是燃气管道吹扫试压的记录,详细记录了试验的目的、条件、过程、结果和结论等内容。

通过试验,可以对管道系统的安全性能进行评估,并确认其是否符合相关规定和要求。

燃气管道管道吹扫方案

燃气管道管道吹扫方案

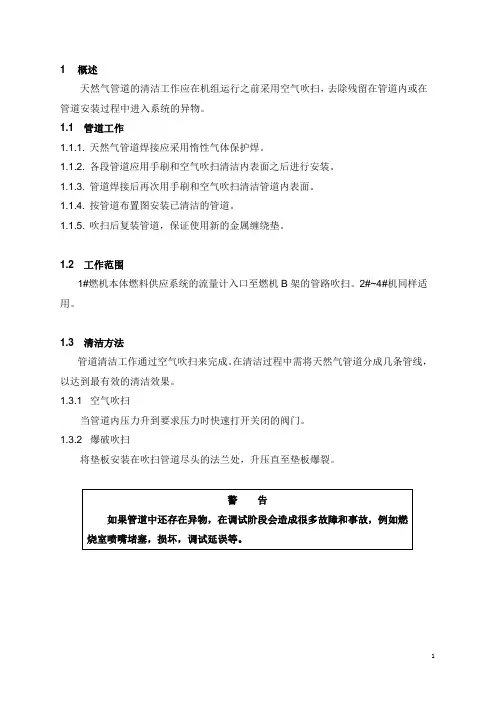

1 概述天然气管道的清洁工作应在机组运行之前采用空气吹扫,去除残留在管道内或在管道安装过程中进入系统的异物。

1.1 管道工作1.1.1. 天然气管道焊接应采用惰性气体保护焊。

1.1.2. 各段管道应用手刷和空气吹扫清洁内表面之后进行安装。

1.1.3. 管道焊接后再次用手刷和空气吹扫清洁管道内表面。

1.1.4. 按管道布置图安装已清洁的管道。

1.1.5. 吹扫后复装管道,保证使用新的金属缠绕垫。

1.2 工作范围1#燃机本体燃料供应系统的流量计入口至燃机B架的管路吹扫。

2#~4#机同样适用。

1.3 清洁方法管道清洁工作通过空气吹扫来完成。

在清洁过程中需将天然气管道分成几条管线,以达到最有效的清洁效果。

1.3.1 空气吹扫当管道内压力升到要求压力时快速打开关闭的阀门。

1.3.2 爆破吹扫将垫板安装在吹扫管道尽头的法兰处,升压直至垫板爆裂。

2 空气吹扫2.1 吹扫用设备与材料●压缩空气机 1台●压力表(1.5MPa) 6个●临时吹扫阀(DN80 PN1.6) 1个●临时法兰 2个●临时垫片若干●200×250×2橡胶板 10块●硬纸板 2㎡,●δ3钢板 3块●油漆 1桶2.2作业准备2.2.1压缩空气流量大约5Nm3/min,最大压力7kg/ cm2。

2.2.2吹扫空气必须是干燥的、洁净的空气(采用主厂房仪用压缩空气)。

2.2.3由于燃气管道标高落差较大(),且管道较弯曲。

为了提高管道吹扫的成效和操作的方便,所以要将吹扫的管道按分成3条管线,分别进行有效的吹扫。

2.2.4端口挡板及出口的临时端板采用与管道相同规格的法兰。

(见附件)2.3作业方法2.3.1将空气供气管道与要吹扫的管道连接。

快速打开吹扫管道的末端阀门将压缩空气排出。

2.3.2重复上述清洁步骤直到管道内部检查不到灰尘及外部杂质。

2.3.3将临时空气管道连接在吹扫管线的一端,管道尾端用7.5mm厚的硬纸片(可以堆叠)将管口密闭。

燃气管道吹扫试压方案

燃气管道吹扫试压方案

燃气管道吹扫试压方案1. 引言燃气管道吹扫试压是在燃气管道安装、改造或维修后进行的一项重要工作。

通过吹扫试压可以确认管道的密封性能以及安全运行的可靠性。

本文档将介绍燃气管道吹扫试压方案,包括相关设备、流程以及注意事项,以确保吹扫试压操作的有效性和安全性。

2. 吹扫试压设备在进行燃气管道吹扫试压前,需要准备以下设备:•空气压缩机:用于提供吹扫管道所需的气体压力。

•压力表:用于监测气体压力的测量设备。

•管道连接件:用于连接管道和压力表。

•阀门:用于控制气体流动的装置。

•清洁工具:如刷子、抹布,用于清洁管道。

•安全装备:如手套、护目镜等,用于保护操作人员。

•其他必要的工具。

3. 吹扫试压流程3.1 准备工作在进行吹扫试压前,需要进行以下准备工作:1.确认管道安装或维修工作已经完成,无泄漏和松动的地方。

2.确保吹扫试压所用气体符合相关规定和标准,并符合安全要求。

3.准备吹扫试压设备,检查其正常工作状态。

4.准备清洁工具,清洗管道内的杂质和尘土。

3.2 吹扫管道1.将空气压缩机连接到管道的一个端口,并用阀门控制气体流动。

2.逐段吹扫管道,从低端到高端。

可以使用压力表监测吹扫时的气体压力。

3.在吹扫过程中,可以使用清洁工具清洁管道内的杂质和尘土,确保吹扫效果良好。

4.吹扫完毕后,关闭气源。

3.3 试压管道1.在吹扫完毕后,将压力表连接到管道的一个端口,并用阀门控制气体流动。

2.增加气体压力,逐段试压管道。

可以使用压力表监测试压时的气体压力。

3.持续试压一段时间,观察管道是否存在泄漏或变形现象。

4.试压完毕后,关闭气源,并记录试压结果。

4. 注意事项在进行燃气管道吹扫试压时,需要注意以下事项:1.操作人员应熟悉操作流程,并佩戴相应的安全装备。

2.吹扫试压设备应保持良好的工作状态,并定期进行维护保养。

3.管道吹扫试压前应进行清洁工作,确保管道内无杂质和尘土。

4.气体压力应符合相关规定和标准,不得超过管道承受压力。
