回路电阻测试仪通用技术规范
GDHL-300B回路电阻测试仪技术规范书2019.04.15
产品技术规范书（图片仅供参考）设备名称：回路电阻测试仪型号：GDHL-300B生产厂家：产品编码：品牌：一、概述断路器（以下简称开关）导电回路的导电性能的好坏，对保障开关的安全运行具有重要作用。
导电性能的优劣可以通过导电回路电阻的大小反映出来。
因此IEC 标准及制造厂都规定应测量回路电阻，并且对各种形式的开关的回路电阻有明确规定指标。
一般过去使用双臂电桥。
由于电桥的电压，电流都比较小，当开关的动静触头之间有杂质或表面有氧化等，测试的数据分散性就较大。
同时电桥的抗干扰性差，因此国家标准规定必须使用100A 以上直流电流进行测试。
回路电阻测试仪是我公司为适应GB50150-2006和DL/T 845.4-2004规程要求开发的测试仪器，广泛适用于各种电器开关的接触电阻、回路电阻及电缆电线、焊缝接触电阻的测量。
二、性能特点1、测试电流大，完全符合有关测试接触电阻的国家标准要求。
2、测试电流来自高精度的开关式恒流电源，无需人工调节，测试迅速准确。
3、采用四端子接线法，有效地排除了测试线电阻对测试结果的影响。
4、测试速度快。
5、长时间工作，设有过热保护电路，仪器可靠稳定。
6、操作简便，重量轻。
三、技术指标3.1测试电流型号 测试电流 300B 100A 、200A 、300A 400B100A 、200A 、300A 、400A3.2测量范围型号测试电流 测量范围300B100A1-1999.9μΩ200A 300A 400B100A200A 300A 400A3.3、最小分辨率：0.01μΩ3.4、准确度：1%±0.5μΩ3.5、输出电压：最大5V3.6、工作方式：可设置输出时间3.7、电源：AC220V±10％50Hz3.8、消耗功率：型号功率300B ≤2000W400B ≤2500W3.9、使用温度：-20℃～40℃3.10、相对湿度：≤80%RH，不结露3.11、重量:型号重量300B 8 Kg400B 9 Kg四、仪器配置主机一台回路专用测试电缆一套电源线一条保险管两个说明书一份出厂试验报告一份合格证一份装箱清单一份五、技术服务1、设备的免费质保期不低于1年；2、设备提供终身维护；系统软件终身免费升级；3、卖方对售后服务的需求必须在24小时答复，在48小时内提供技术服务；4、卖方长期为买方提供备件采购和供应服务。
回路电阻测试仪执行标准

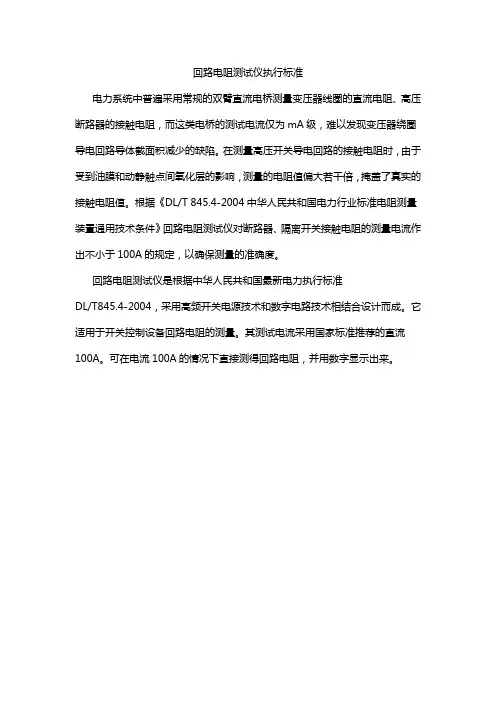

回路电阻测试仪执行标准
电力系统中普遍采用常规的双臂直流电桥测量变压器线圈的直流电阻、高压断路器的接触电阻，而这类电桥的测试电流仅为mA级，难以发现变压器绕圈导电回路导体截面积减少的缺陷。
在测量高压开关导电回路的接触电阻时，由于受到油膜和动静触点间氧化层的影响，测量的电阻值偏大若干倍，掩盖了真实的接触电阻值。
根据《DL/T 845.4-2004中华人民共和国电力行业标准电阻测量装置通用技术条件》回路电阻测试仪对断路器、隔离开关接触电阻的测量电流作出不小于100A的规定，以确保测量的准确度。
回路电阻测试仪是根据中华人民共和国最新电力执行标准
DL/T845.4-2004，采用高频开关电源技术和数字电路技术相结合设计而成。
它适用于开关控制设备回路电阻的测量。
其测试电流采用国家标准推荐的直流100A。
可在电流100A的情况下直接测得回路电阻，并用数字显示出来。
回路电阻测试仪操作规程
回路电阻测试仪操作规程一、前言回路电阻测试仪是一种用于测量和检查电气回路中的电阻的工具。
它可以帮助我们判断电气设备的运行状态，排除故障，并确保工作环境的安全。
本操作规程旨在提供回路电阻测试仪的正确使用方法及安全操作规范，确保测试结果的准确性和人身安全。
二、备品备件1. 回路电阻测试仪：确保设备完好无损，仪表指针灵活，接线端子没有松动。
2. 测试导线和夹子：导线要保持良好的绝缘性能，夹子要够牢固，确保稳定连接。
三、安全措施1. 在使用回路电阻测试仪之前，必须确保工作环境没有电气故障和其他安全隐患，如漏电、短路等问题。
2. 在操作之前，工作人员必须穿戴好必要的防护装备，包括绝缘手套、绝缘靴等。
3. 严禁在带电状态下进行操作，必须事先切断电源，拔掉插头。
4. 在操作过程中，应注意周围环境的湿度和温度，以及设备的工作状态。
如有异常情况，应及时停止测试并进行检修。
四、操作步骤1. 确认测试回路：在进行测试之前，必须明确所要测试的回路。
如是单相回路、三相回路或其他类型的回路。
2. 准备工作：将测试导线连接到电源以及被测电路上。
确保导线和夹子的连接良好，并避免导线与皮肤直接接触。
3. 选择测量范围：根据实际测试情况，调节仪表上的测量范围到合适的档位。
4. 进行测试：将测试导线接到需要测量的两点上，确保导线牢固地夹住被测点。
开启电源，观察仪表指针的变化，记录测量结果。
5. 结果判定：根据测量结果，判断被测回路的电阻值是否正常。
如有异常，需要对故障进行定位和修复。
6. 清理工作：测试完成后，及时清理工作站和设备，保持干净整洁。
五、注意事项1. 在操作过程中，严禁使用有损害绝缘层的金属工具接触测试导线和绝缘电缆，并注意不要因操作不当导致电流过大产生危险。
2. 测试时应注意观察仪表指针的变化，确保测量数据的准确性。
3. 严禁在高温、高湿度等特殊环境下进行操作，以免影响仪表的正常工作和使用寿命。
4. 如需长时间停用回路电阻测试仪，请将其存放在干燥通风的地方，避免灰尘和湿气的侵入。
回路电阻测试仪与直流电阻快速测试仪检定规程
回路电阻测试仪与直流电阻快速测试仪检定规程1. 引言回路电阻测试仪与直流电阻快速测试仪是电力系统中常用的测试仪器，用于测量电路的电阻值。
为了确保测试的准确性和可靠性，对这些测试仪器的检定是至关重要的。
本文将对回路电阻测试仪与直流电阻快速测试仪的检定规程进行详细说明。
2. 检定仪器2.1 回路电阻测试仪：回路电阻测试仪是用于测量电路接地电阻和接触电阻的仪器，主要由测试仪表、测试电源和相应的连接线组成。
2.2 直流电阻快速测试仪：直流电阻快速测试仪用于测量电路的直流电阻，常用于线路接地电阻和金属构件接地电阻的检测。
3. 检定方法3.1 测量原理：回路电阻测试仪的测量原理是通过施加一个恒定电流，测量电路两端的电压来计算电阻。
直流电阻快速测试仪则直接对电路施加直流电压，测量电流大小得到电阻值。
3.2 检定环境：检定过程中应确保无干扰的电气环境，避免电磁干扰和外界噪声对测量结果的影响。
3.3 检定步骤： - 选择合适的检定电阻范围和精度，根据测试仪器的规格要求和性能指标进行设置。
- 连接测试仪器和被测对象，确保连接线路良好导通，减小接触电阻的影响。
- 施加适当的电流或电压，并记录电流或电压数值，确保稳定后进行测量。
- 根据测量结果计算得出电路的电阻值，并与测试仪器的测量范围和精度要求进行对比。
- 根据测试仪器的使用说明书，对测量结果进行修正，消除误差和补偿因素。
3.4 检定结果评定： - 检定结果应与测试仪器的规格要求和性能指标相符合，误差范围应在允许范围内。
- 若测量结果不符合要求，则需对测试仪器进行校准或维修，确保准确性和可靠性。
4. 记录与报告4.1 检定记录：对每次检定过程进行详细记录，包括检定日期、检定人员、被测仪器的规格型号、检定操作步骤、测量结果等。
4.2 报告：在检定完成后，编制检定报告，包括被测仪器的详细信息、检定结果、误差分析等内容，并确保报告的准确性和完整性。
5. 定期检定与维护为确保测试仪器的准确性和可靠性，应定期进行检定和维护。
回路电阻测试仪技术规范书

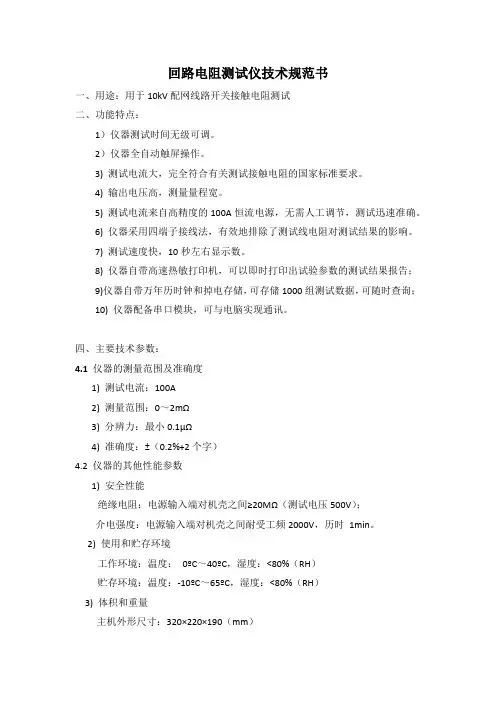

回路电阻测试仪技术规范书一、用途：用于10kV配网线路开关接触电阻测试二、功能特点：1）仪器测试时间无级可调。
2）仪器全自动触屏操作。
3) 测试电流大，完全符合有关测试接触电阻的国家标准要求。
4) 输出电压高，测量量程宽。
5) 测试电流来自高精度的100A恒流电源，无需人工调节，测试迅速准确。
6) 仪器采用四端子接线法，有效地排除了测试线电阻对测试结果的影响。
7) 测试速度快，10秒左右显示数。
8) 仪器自带高速热敏打印机，可以即时打印出试验参数的测试结果报告；9)仪器自带万年历时钟和掉电存储，可存储1000组测试数据，可随时查询；10) 仪器配备串口模块，可与电脑实现通讯。
四、主要技术参数：4.1仪器的测量范围及准确度1) 测试电流：100A2) 测量范围：0～2mΩ3) 分辨力：最小0.1µΩ4) 准确度：±（0.2%+2个字）4.2 仪器的其他性能参数1) 安全性能绝缘电阻：电源输入端对机壳之间≥20MΩ（测试电压500V）；介电强度：电源输入端对机壳之间耐受工频2000V，历时1min。
2) 使用和贮存环境工作环境：温度：0ºC～40ºC，湿度：<80%（RH）贮存环境：温度：-10ºC～65ºC，湿度：<80%（RH）3) 体积和重量主机外形尺寸：320×220×190（mm）仪器净重质量：5.5kg4) 工作电源额定电压：220 (1±10%) V；频率：（50±1）Hz；波形：正弦，波形失真度不大于5%。
四、售后服务：厂家应无偿提供技术培训服务。
五、其他：应标厂家所生产的仪器应满足所列的技术、参数、性能等要求；。
回路电阻仪操作规程
回路电阻仪操作规程1. 引言回路电阻仪是用于测量电气回路中的电阻值的工具。
正确操作回路电阻仪对于确保电气回路的安全和稳定运行至关重要。
本文档旨在提供一份操作规程，以便用户正确操作回路电阻仪，确保测量结果的准确性和安全性。
2. 设备准备在操作回路电阻仪之前，请确保以下准备工作已经完成：•确保回路电阻仪处于正常工作状态，无故障损坏。
•检查电源线和连接线是否完好，无断裂或损坏现象。
•准备好适当的测试夹具和连接线，确保能够稳固地连接到待测回路上。
3. 操作步骤3.1. 电源接入将回路电阻仪的电源线连接到电源插座上，确保电源接地可靠。
3.2. 测量回路连接使用适当的测试夹具和连接线将回路电阻仪连接到电气回路上。
确保连接线与回路之间的接触牢固，避免引起测量误差。
3.3. 设置测量范围根据待测回路的特性，设置回路电阻仪的测量范围。
避免选择测量范围过大或过小，以免影响测量精度。
3.4. 开始测量按下回路电阻仪上的测量按钮，开始进行测量。
在测量过程中，保持回路电阻仪和测量回路的连接稳定，避免外部干扰和震动。
3.5. 记录测量结果在测量完成后，记录下测量结果。
可以使用回路电阻仪上的显示屏，或者将测量结果连接到计算机或数据记录设备上进行记录。
3.6. 关闭回路电阻仪在完成测量之后，将回路电阻仪的电源线断开，并将其安全放置在适当的位置。
4. 安全注意事项在操作回路电阻仪时，需要注意以下安全事项：•在操作回路电阻仪之前，确保断开待测回路的电源，以防止触电事故的发生。
•在连接回路电阻仪时，确保使用绝缘手套和绝缘工具，避免触及电路和裸露的导线。
•在操作过程中，避免将回路电阻仪连接到高压电路中，以免造成设备损坏和人身伤害。
•在操作回路电阻仪时，遵循设备制造商的操作说明，避免不当使用和操作。
5. 故障排除在使用回路电阻仪进行测量时，可能会遇到一些故障。
以下是常见故障及其排除方法：•若回路电阻仪无法启动或显示异常，请检查电源接入是否正确，确保电源正常。
常规回路电阻测试仪的测试及操作规程
常规回路电阻测试仪的测试及操作规程常规回路电阻测试仪的测试目前市场上大部分回路电阻测试仪原理是采用典型的四线制测量法,由高频开关电源提供大于100A的测试电流,按下测量键时,高频开关电源输出大于100A以上的测试电流；同时采样电路开始采样,取得的信号经放大器放大,由A/D转换器将模拟信号转换成数字信号后；再经微处理器对数据进行滤波、运算、处理,最后送显示器显示出此次测量的电流和电阻值。
并可以在当电流测试回路出现断线或接触不良时,仪器会根据电流分流器上的电压判断出电流回路接触不良或开路。
直流电阻快速测试仪采用全新电源技术,具有测量迅速、体积小巧、使用方便、测量精度高等特点,是测量变压器绕组以及大功率电感设备直流电阻的理想设备。
1、现有测试方法存在的问题按照常规设计原理设计的回路电阻测试仪在现场测试时发现,都普遍存在一个问题:当测试仪电压接线回路出现接触不良或开路时,测试仪还会显示一个数值；此时会出现以下几种情况:(1)电压回路开路,测试现场没有强电场干扰,这种情况下,由于放大器输入的差模电压基本为0,故仪器显示的测试数值接近为0,如果测试人员有足够的现场测试经验；可以判断出是仪器电压回路测试线异常,将仪器电压回路测试线异常排除后,可以得出最终正确测试结果；如果测试人员没有足够的现场测试经验,有可能会误判测试仪出现问题,中断测试,更换或返修仪器,延误停电时间,给测试工作带来不必要的麻烦。
(2)电压回路接触不良,大多数情况下断路器的接线端子在长期运行后端子排外表面会产生氧化膜或油膜；当回路电阻仪的电压测试钳夹接到这样的端子排上时就可能产生接触不良,既电压测试线钳夹本身也要产生一定的接触电阻,该接触电阻值达到与电压采样回路的内阻值相当时,将对测试结果产生严重影响。
(3)电压回路开路或接触不良(开路时可视接触电阻R1无穷大),测试现场有较强的电磁干扰,如母线带电；此时带电母线通过以空气为介质的电容,干扰测试仪的两条电压测试线,由于干扰的作用使回路测试仪电压采集线两端出现差模电压。
回路电阻测试仪技术规范书
产品技术规范书（图片仅供参考）设备名称：回路电阻测试仪型号：生产厂家：产品编码：品牌：一、采用标准DL/T 845.4-2004 《电阻测量装置通技术条件第4部分：回路电阻测试仪》DL/T 596-2005 《电力设备预防性试验规程》GB1094.1-GB1094.6-96 《外壳防护等级》GB2900《电工名词术语》GB/T16927.1~2-1997《高电压试验技术》GB4793-1984 《电子测量仪器安全要求》GB191 《包装贮运标志》GB/T.311-1997 《高压输变电设备的绝缘与配合》二、产品概述本回路电阻测试仪采用先进的大功率开关电源技术和先进的电子线路精制而成。
是高、低开关、电缆电线及焊缝接触电阻的专用测试仪器。
其电流采用国家标准GB736所推荐的100A直流，可在电流DC 8～109A无极可调的情况下测得被试品的电阻值。
本仪器具有体积小、重量轻、抗干扰能力强、精度高、操作方便、保护功能完善等特点。
三、主要技术参数1、输入电压：AC220V±20%，50HZ2、输出电流：DC 8～109A无极可调3、测试电流：DC100A4、精度：0.5级±1个字5、分辨率：1μΩ6、测量范围：0～1999μΩ7、显示方式：红色数码管显示8、具有过流、短路、过热保护功能9、超量程显示“1”四、使用注意事项1、打开电源开关之前，应先将电流调节钮按逆时针调至“零位”。
2、连接或拆卸测试线前，必须确保电源开关关闭或测试开关灯熄灭。
3、仪器应放置于干燥、通风，无腐蚀性气体的室内。
4、请不要私自拆卸、分解或改造仪器，否则有触电的危险。
5、请不要私自维修仪器或自主改造、加工仪器，否则仪器不在质保之列。
五、验收及技术培训1、交货后供方须派技术人员指导用户进行1次现场实测，以验证仪器性能。
2、卖方应负责对买方进行现场培训，并提供相应的培训资料。
六、技术服务1、设备的免费质保期不低于1年；2、设备提供终身维护；3、系统软件终身免费升级；4、卖方对售后服务的需求必须在24小时答复，在48小时内提供技术服务；5、卖方长期为买方提供备件采购和供应服务。
回路电阻测试仪说明书
目录一、技术性能 (1)二、仪器特点 (2)三、外形结构 (2)四、操作程序 (2)五、装箱清单 (7)附件： (8)JT-8100型回路电阻测试仪断路器导电回路电阻的电阻值是电气设备交接和预防性试验的必测项目，断路器动、静触头之间的接触电阻值，直接反映其安装检修质量，是断路器能否安全运行的重要条件。
标准GB763、IEC694及电气试验规程明确规定，对于断路器的导电回路电阻值的测量必须使用直流大于100A的电流。
本仪器采用直流100A电流电压四线制法，根据电力试验研究单位及广大电气试验工作者的要求设计的，适用于高压电器开关、石墨电炉、铜、铝母线等各种电器的接触电阻及回路电阻的测量。
一、技术性能1、环境温度-10～40℃2、环境湿度≤75%RH3、工作电源AC 220V±10%4、直流输出100A 10V 连续恒直流5、量程0.1～2000μΩ6、分辨率0.1～199.9μΩ 0.1μΩ200～2000μΩ 1μΩ7、准确度0.5级±1个字8、显示方式液晶全中文显示9、主机重量4kg二、仪器特点连续恒直流输出。
可存储100组，可自定义线路号和相序。
测试电流可选100A。
测试时间10s～30s可选，10s一档。
大屏幕、超大字体。
硬件、软件滤波，数据精确稳定。
内置过热、过流保护。
自带热敏打印机，高速打印。
三、外形结构图1四、操作程序仪器在使用前，请务必先接好接地线。
按下图所示将大电流线I+、I-和电压线V+、V-夹于待测电阻Rx的两端，电流线I+、I-位于外侧，电压线V+、V-位于里侧，夹接牢固，以免测试线中途掉落。
【测试】选项，用于回路电阻测试。
选择【测试】进入测试界面。
测试界面依次有3个选项。
【启动】，用于启动一次测试。
【100A】，用于选择测试电流，选择这个选项，将会在【100A】和【200A】之间切换。
【10 s】，用于选择测试时间，选择这个选项，将会在【10 s】【20 s】【30 s】之间循环切换。
回路电阻测试仪检定规程
回路电阻测试仪检定规程
回路电阻测试仪检定规程是针对回路电阻测试仪进行检定的一份规定。
其目的是确保测试仪的准确度和可靠性，以保证测试结果的精确性。
一、检定依据
1. 回路电阻测试仪的技术规格书；
2. 回路电阻测试仪的使用说明书；
3. 回路电阻测试仪的国家标准。
二、检定仪器和设备
1. 标准回路电阻；
2. 多用途表；
3. 校验装置。
三、检定内容
1. 零点偏差检定；
2. 量程误差检定；
3. 分辨率检定；
4. 归零误差检定；
5. 稳定性检定。
四、检定方法
1. 零点偏差检定：将回路电阻测试仪接入标准回路电阻，记录测试结果，与标准回路电阻的值进行比较，计算出偏差；
2. 量程误差检定：按照不同量程设置测试点，并记录测试结果，与标准回路电阻的值进行比较，计算出误差；
3. 分辨率检定：通过改变标准回路电阻的值，测试回路电阻测试仪的最小可分辨值；
4. 归零误差检定：将回路电阻测试仪接入标准回路电阻，记录测试结果，并进行多次测试，计算归零误差；
5. 稳定性检定：将回路电阻测试仪接入标准回路电阻，在一段时间内，记录测试结果，判断测试结果的稳定性。
五、检定结果处理
1. 根据检定结果，计算出各项指标的偏差，并与规定的允许误差进行比较；
2. 若偏差在允许误差范围内，认为测试仪合格；
3. 若偏差超出允许误差范围，认为测试仪不合格，并需进行维修或调整。
六、检定记录
1. 记录检定仪器和设备的基本信息；
2. 记录检定过程中的各项数据和计算结果；
3. 签字确认，并保留检定记录。
回路电阻测试仪与直流电阻快速测试仪检定规程
回路电阻测试仪与直流电阻快速测试仪检定规程
回路电阻测试仪与直流电阻快速测试仪的检定规程如下：
1. 测量范围的设定：根据测试仪的规格和测量要求，设定测量范围，确保测量结果的准确性。
2. 校准电源：使用稳定可靠的校准电源，根据测试仪的额定电源电压进行校准。
3. 测试样品准备：选择符合要求的样品进行测试，确保样品的结构、材料和连接方式与实际应用环境一致。
4. 测试接线：根据测试仪的说明书，正确连接测试样品和测试仪，确保测量信号传输的准确性。
5. 测量过程：按照测试仪的操作说明，进行测量操作。
注意测量时的温度、湿度等环境条件，确保测试条件的稳定性。
6. 测量结果处理：根据测试仪的读数，计算出测量结果，并填入相应的检定记录表中。
7. 检定结果判定：根据检定要求，判定测量结果的合格与否。
如果测量结果超出了规定的误差范围，则需要进行重新校准或修理。
8. 检定记录：将检定结果记录在检定报告中，并注明测试日期、测试人员、检定仪器的编号等相关信息。
9. 维护与保养：定期对测试仪进行维护和保养，确保测试仪的精度和可靠性。
10. 外部环境影响的控制：要注意外界的干扰因素，如电磁辐射、温度变化等，避免这些因素对测试结果的影响。
以上就是回路电阻测试仪与直流电阻快速测试仪的检定规程。
根据具体的测试仪器和测试要求，可能会有些许差异，所以在进行测试之前，最好参考相关的操作说明和检定标准。
GSHRC-100回路电阻测试仪说明书
一、概述回路电阻测试仪是我公司根据IEC标准及国家有关规定，发挥自身技术优势，精心研制的高精度、数字化开关检测仪器。
该仪器采用正弦波逆变器、大功率恒流开关电源技术，可测得微欧姆级接触电阻。
广泛适用于各种开关及电器的接触电阻、回路电阻及电缆电线、焊缝接触电阻的测量。
（详情点击进入官网或来电咨询）二、性能特点1．测试电流大，完全符合有关测试接触电阻的国家标准要求。
2．输出电压高，测试量程宽。
3．测试电流来自高精度的大电流恒流电源，无需人工调节，测试迅速准确。
4．采用四端子接线法，有效地排除了测试线电阻对测试结果的影响。
5．测试速度快，10秒左右显示数据。
6．仪器采用128X64点阵液晶屏，全部操作中文显示，方便客户的使用。
7．仪器具有测试数据实时打印功能。
8．智能化功率管理技术，仪器总是工作在最小功率状态，有效减轻仪器内部发热，节约能源。
9．仪器带有时钟及数据存储功能，便于用户对测试数据的查询管理。
三、技术指标测试电流：100A量程：0～50mΩ（100A）分辨率：最小0.1µΩ精度：±（0.5%±2个字）功率:1000W工作方式:脉冲/定时/连续测量工作电源:AC220V±10% 50HZ使用温度:-10～40℃相对湿度:≤80% 无结露四、面板介绍（详情点击进入官网或来电咨询）1、液晶显示屏：采用128X64大屏幕显示，字体清晰，便于观察，显示操作设置，测试结果，接触电阻值和输出电流值。
2、辉度调节：左右调节此钮，可调整显示字符的对比度。
3、按键：复位：按下此键，整机初始化，仪器重新回到准备状态。
选择：按下此键，选择仪器各项设置，具体请参照各功能操作。
确认：对所选择的项目进行确认，并自动进入下一项，如果仪器选择项处于测试位置时，按下确认键仪器开始启动电流进行测试。
存储：用于对测试数据进行存储。
4、电源开关：“I”按下仪器开始供电，“O”按下关断仪器电源。
5、~220V插座：仪器供电源输入端，插座中带保险。
电气检测设备回路电阻测试仪操作规程
电气检测设备回路电阻测试仪操作规程1、使用说明打开仪器机箱检查各附件是否齐全，按下图接线。
1、电阻测量图二：被试品接线图将连线接好后，打开仪器右上角的电源开关，打开电源后仪器进入下图所示界面：图三：开机界面进入上图界面后，点击键盘“计时”按进行测量时间设定。
按＂计时＂键进入时间设置菜单如下图所示：图四：测量时间设定菜单进入上菜单后时行测量时间设定，根据键盘提示进行测量时间设置，设置完成后按＂确定＂键进入待测量界面，如下图所示：图五：待测量工作界面此时可按＂测量＂键进行测量，测量状态如下图所示：图六：测量界面测量完成后按＂停止＂键完成此次测量，测量停止后可直接按打印键进行本次测量数据的打印，打印前先输入报告编号 , 如下图所示：图七：设置报告编号菜单此报告编号为１０年０９月份第０６台开关 A 相电阻，报告编号设置完成后按“确定”键进入打印菜单，打印菜单如下图所示：图八：打印报告菜单到此本次所有测量步骤完后，测量完成后保存打印测量报告以便日后查找及分析数据。
所有试验完成后，请关闭电源，拆除测量线路，保持仪器表面清洁。
1、故障分析与排除如果在使用过程中，发现仪器有故障现象，请根据本公司提供的分析排除方μΩ式进行逐步排查，如果不能自行修复请速至电本公司，由本公司技术人员对故障分析后，得出快速的排除方法故障现象原因分析排除方法备注开机无任何 1. 电源未接通接通电源更换保险显示 2.仪器 10A重新安装保险管管应更换保险管未安或更换保险管同型号保装好或开路险管测试线路太更换截面积较大输出电流达长即导线截导线不到 100A面积过小1. 待检设备开检查设备排除故路障无电流输出2. 试验回路由检查试验回路排开路故障除开路故障2、注意事项a.试验时接地端必须可靠接地；b.试验时不允许不相干的物品堆放在设备面板上和周围；c. 开机前请检查电源电压：交流220V ± 10% 50Hz；d.更换保险管和配件时，使用与本仪器相同的型号；e.注意防潮防油污；f.试验时确认被测设备已断电，并与其它带电设备断开。
回路电阻测试操作规程
回路电阻测试操作规程一、测试准备工作：1.确认测试测量仪器设备完好，包括电阻测试仪、导线等。
同时，要检查设备是否有损坏和缺陷，并警告任何问题。
2.确认测试环境安全可靠，检查电源电压和电流是否处于标准范围内。
3.了解测试对象，确定测试电路组成和相关参数。
4.根据测试要求，选择合适的测试方法和操作步骤。
二、测试步骤及操作：1.将测试仪器和测试对象之间的电源关闭。
然后将测试仪器的线缆引线连接到测试对象的两个接点上，并正确连接地线。
2.根据实际情况调整测试仪器的电阻量程。
3.打开测试仪器的开关，确保测试仪器正常工作。
4.开始测量，注意观察测试仪器的读数，并记录下来。
三、测试注意事项：1.在测量之前，要确保测试对象已经断开电源。
2.要确保测试对象没有残余电荷，可以通过短路测试对象进行放电处理。
3.测量过程中要注意观察测试仪器的读数是否稳定，如果读数不稳定，可能是因为接触不良或者测试环境不稳定，需要进行排除故障。
4.进行多次测量，以确保测试结果准确可靠。
5.测试完成后，要及时关闭测试仪器的电源并清理测试现场。
四、测试结果处理和评估：1.将测试读数与标准值进行比较，如果测试读数与标准值相差较大，可能存在电路故障，需要进一步检查和修复。
2.对测试结果进行分析和评估，判断电路电阻是否在正常范围内，如果不在正常范围内，需要进一步调整和维修。
3.根据测试结果，制定相应的措施和计划，如修复故障、更换元件等。
五、测试记录和报告：1.详细记录测试日期、测试人员、测试对象、测试仪器型号和序列号等相关信息。
2.将测试结果和分析记录在测试报告中，包括测试读数、标准值、测试误差等内容。
3.在测试报告中注明测试结论和建议，如电路正常、电路存在故障、故障原因分析等。
六、测试后处理：1.测试完成后，要及时关闭测试仪器的电源并清理测试现场。
2.对测试仪器进行维护和保养，包括清洁、校准等。
3.对测试报告进行归档和存档，以备将来参考和审查。
回路电阻测试仪操作规程
日期
日期
日期
6.试验完毕后，将调压器调节到零位。关闭电源，做好收线工作。
7.注意保持设备清洁，台面上严禁摆放不相干物品，以防损坏仪表或电气元件。使用人员应注意定期对设备进行保养和校验。
8.按季度对仪器进行绝缘检测（绝缘测试值应大于1兆欧），测试数值形成记录。
更改标记
数量
文件号
签 名
日 期
更改标记
数量
文件号
签 名
回路电阻测试仪操作规程
编号：QC-11 .16版本及版次：A/0共1页第1页
1.使用前先检查输入、输出线是否完好，将电源线插好后，电源指示灯亮，证明电源已经接通。如有异常，先查明原因后再使用。
2.检查调压器是否在零位，毫伏表量程是否合适；量程的选取视具体情况而定：通常测量导电杆、隔离、接地等小电阻时，接线柱选择“12mv”档，此时最大量程120µΩ；测量整机电阻时，接线柱选择“v”档，此时最大量程1200µΩ。3.将输出线接到试品上。注意：电流线应置于电压线外侧。测试时试品应处于可靠接通状态
4.按下仪器按钮，指示灯亮。调节调压器将电流较快匀速地升至100A，同时观察毫伏表指针的变化：如果偏转太大或太小，应及时调整毫伏表量程，以保证读数准确。测试完做好测试记录。
5.如果试品所测电阻有异常，首先用标准电阻对电阻仪进行校验或对以前测试过的正常试品再测试一下，核对一下数据是否有较大变化，排除仪器自身的故障后再分析试品情况，做出返修或反馈处理的决定。返修后的试品要重新测量直至合格。并做好整个测试过程的试验记录。
DLT 845.4-2004 电阻测量装置通用技术条件 第4部分回路电阻测试仪
ＩＣＳ ２７．１００ Ｆ ２４ 备 案 号 ： １３５７３－２００４
ＫＩＬ
中华 人 民共 和 国一 ２００４
电阻测量装置通用技术条件 第 ４部分：回路电阻测试仪
Ｇｅｎｅｒａｌｓｐ ｅｃｉｆｉｃａｔｉｏｎｓｆｏ ｒｍ ｅａｓｕｒｉｎｇｒｅ ｓｉｓｔａｎｃｅｅ ｑｕｉｐｍｅｎｔｓ Ｐａ ｒｔ ４ ： ｌｏ ｏｐ ｒｅ ｓｉ ｓｔａｎｃｅｍ ｅａｓｕｒｅｍｅｎｔｔｅ ｓｔｏｒ
电阻测量装置通用技术条件
第 ４部分：回路电阻测试仪
范围
ＤＵ Ｔ ８ ４ ５的本部分规定了回路电阻测试仪 （下称回路仪）的技术要求、试验方法、检验规则及标 志 、包装 、运输和贮存 。
本 部分适 用于回路电阻测试仪的设计 、制造和检验 、验收 。
２ 规范性引用文件
下 列 文 件 中的条款 通过 ＤＵＴ ８４５的本 部分的引用而成为本 部分的条款。凡是注 日期 的引用文件 ， 其 随后所 有的修改单 （不包括勘误 的 内容 ）或修 订版均不适用 于本 部分 ，然而 ，鼓励根据 本部分达成 协议 的各方研究是否 可使用这些文件 的最新版本 。凡是不注 日期的引用文件 ，其最新版本适 用于本部 分。
２００４－０３－０５发布
２００４－０６－０１实施
中华人 民共和 国国家发展和改革委员会 发 布
ＤＬ ／Ｔ ８４５．４ 一 ２００４
目次
前言 ·．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４６ １ 范 围 ·．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． ４７ ２ 规范性 引用文件 ·．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． ４７ ３ 术语和定义 ·．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４７ ４ 产 品型号命名 ·．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． ４８ ５ 技术要求 ·．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． ４８ ６ 试验方法 ·．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４９ ７ 检验规则 ·．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．５０ ８ 标志 、包装 、运输和贮存 ·．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． ５１ 参考文献 ·．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． ５３
回路电阻测试仪操作规程
回路电阻测试仪操作规程
《回路电阻测试仪操作规程》
1. 前言
回路电阻测试仪是用于测试电气设备、电路和线路的工具，确保其安全可靠性。
为了正确操作和使用回路电阻测试仪，特制订了以下操作规程。
2. 检查设备
在进行测试之前，首先要对回路电阻测试仪进行检查。
检查设备的外观是否有损坏，电缆是否完好，连接是否牢固，测量头部分是否清洁等。
若发现有异常情况，应立即修复或更换设备。
3. 连接接线
正确连接接线是测试的基础。
在接线时，必须严格按照设备说明书上的接线图进行连接，确保测试的准确性。
4. 设置参数
在进行测试之前，需要根据实际情况设置合适的测试参数，包括测试的电压、电流和测量范围等。
必须确保参数的正确性，以免影响测试结果。
5. 进行测试
进行测试时，操作人员必须严格按照操作规程进行操作，确保测试的安全和准确性。
在测试过程中，应保持专注、稳定地进行操作，不得造成设备或人员的损坏。
6. 处理结果
在测试完成后，需要对测试结果进行分析和处理。
若测试结果正常，则可以继续使用设备或线路；若测试结果异常，则需要及时排查并处理异常情况。
7. 维护设备
在测试结束后，需要对回路电阻测试仪进行清洁和维护，确保设备的良好状态。
同时，需要定期对设备进行保养和维修，延长设备的使用寿命。
8. 结语
回路电阻测试仪是一项重要的测试工具，正确的操作和使用对设备和线路的安全性至关重要。
遵守操作规程，严格执行测试步骤，确保测试结果的准确性和可靠性。
回路电阻测试仪通用技术规范
回路电阻测试仪通用技术规范本规范对应的专用技术规范目录回路电阻测试仪采购标准技术规范使用说明1. 本采购标准技术规范分为标准技术规范通用部分、标准技术规范专用部分以及本规范使用说明。
2. 采购标准技术规范通用部分原则上不需要设备招标人（项目单位）填写，更不允许随意更改。
如对其条款内容确实需要改动，项目单位应填写《项目单位通用部分条款变更表》并加盖该网、省公司招投标管理中心公章及辅助说明文件随招标计划一起提交至招标文件审查会。
经标书审查同意后，对通用部分的修改形成《项目单位通用部分条款变更表》，放入专用部分，随招标文件同时发出并视为有效。
3. 采购标准技术规范专用部分分为标准技术参数、项目单位需求部分和投标人响应部分。
《标准技术参数表》中“标准参数值”栏是标准化参数，不允许项目单位和投标人改动。
项目单位对“标准参数值”栏的差异部分，应填写“项目单位技术差异表”，“投标人保证值”栏应由投标人认真逐项填写。
项目单位需求部分由项目单位填写，包括招标设备的工程概况和招标设备的使用条件。
对扩建工程，可以提出与原工程相适应的一次、二次及土建的接口要求。
投标人响应部分由投标人填写“投标人技术参数偏差表”，提供销售业绩、主要部件材料和其他要求提供的资料。
4. 投标人填写“技术参数和性能要求响应表”时，如与招标人要求有差异时，除填写“技术偏差表”外，必要时应提供相应试验报告。
5. 有关污秽、温度、海拔等需要修正的情况由项目单位提出并在专用部分的项目单位技术差异表明确表示。
6.采购标准技术规范的页面、标题等均为统一格式，不得随意更改。
目录1总则 (1)1.1 一般规定 (1)1.2 投标人应提供的资格文件 (1)1.3 工作范围和进度要求 (1)1.4 技术资料 (1)1.5 标准和规范 (1)1.6 必须提交的技术数据和信息 (2)2 性能要求 (2)3 主要技术参数 (2)4 外观和结构要求 (2)5 验收及技术培训 (3)6 技术服务 (3)附录A 供货业绩 (4)附录B 仪器配置表 (4)1总则1.1 一般规定1.1.1 投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
电阻回路测试仪
电阻回路测试仪☆电力行业仪器标准《DL/T 845-4 回路电阻测试仪》☆试验规程《DL/T 596-1996 电力设备预防性试验规程》Ⅰ．概述电阻回路测试仪又称接触电阻测试仪或大电流微欧计，主要用于断路器接触电阻和载流导体电阻的高精度测量。
Ⅱ．特点（1）能长时间连续输出大电流，克服了脉冲电源瞬间电流的弊端，可以有效的击穿开关触头氧化膜，得到良好的测试结果。
（2）在严重干扰下，最后一位数据能稳定在±1个字。
读数稳定，重复性好，抗干扰能力强。
（3）具有日期时钟、自动打印、数据存储功能，能存贮多组数据，便于对历史数据的保存及跟踪分析。
输出电流与输出时间可由菜单操作选择，无需调压器或电位器调整，无机械性故障。
（4）采用中文菜单操作，测量数据显示结果直观，内置的前换纸打印机能以中文模式打印记录数据，换纸更加方便。
（5）采用宽温型汉字液晶显示器，解决了高温及太阳直射环境下液晶显示器易失效的问题。
全部采用高精度电阻，有效的消除环境温度对测量结果的影响，军品接插件的使用增强了抗振性能。
（6）体积小、重量轻，方便携带。
Ⅲ．技术参数✔使用电源（1）电压：AC220V±10%（2）频率：50Hz±0.5Hz✔测试电流：0～100A✔使用环境要求（1）环境温度：-10℃～45℃（2）相对湿度：（20～90）%RH ✔仪器功率：500W✔测量范围：0～1999.9μΩ✔测量精度：0.5级✔分辨率：0.1μΩ✔体积重量（1）外形尺寸： 320mm×240mm×220mm （2）重量：6.5kg（不含测试线）Ⅳ．面板介绍①电流输出端子（I1、I2）：与大电流测试线相接，对试品输出100A电流；②电压测量端子（U1、U2）：与测试电缆中细的那根相接，测量试品上的电压；③接地柱：为保障操作者的安全及仪器正常工作，使用前应将接线端子可靠接地；④显示屏：电流显示屏显示输出电流的大小，电阻显示屏显示测试结果；⑤电源插座：接220V电源，该插座内含保险丝盒（5A保险丝）；⑥开关：仪器电源开关；⑦测试：按下开关后仪器方可输出电流，请在按下该开关前将“电流调节”旋钮调至最小（部分型号可调），以保证设备及人身安全；。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
回路电阻测试仪通用技术规范
本规范对应的专用技术规范目录
回路电阻测试仪采购标准技术规范使用说明
1. 本采购标准技术规范分为标准技术规范通用部分、标准技术规范专用部分以及本规范使用说明。
2. 采购标准技术规范通用部分原则上不需要设备招标人（项目单位）填写，更不允许随意更改。
如对其条款内容确实需要改动，项目单位应填写《项目单位通用部分条款变更表》并加盖该网、省公司招投标管理中心公章及辅助说明文件随招标计划一起提交至招标文件审查会。
经标书审查同意后，对通用部分的修改形成《项目单位通用部分条款变更表》，放入专用部分，随招标文件同时发出并视为有效。
3. 采购标准技术规范专用部分分为标准技术参数、项目单位需求部分和投标人响应部分。
《标准技术参数表》中“标准参数值”栏是标准化参数，不允许项目单位和投标人改动。
项目单位对“标准参数值”栏的差异部分，应填写“项目单位技术差异表”，“投标人保证值”栏应由投标人认真逐项填写。
项目单位需求部分由项目单位填写，包括招标设备的工程概况和招标设备的使用条件。
对扩建工程，可以提出与原工程相适应的一次、二次及土建的接口要求。
投标人响应部分由投标人填写
“投标人技术参数偏差表”，提供销售业绩、主要部件材料和其他要求提供的资料。
4. 投标人填写“技术参数和性能要求响应表”时，如与招标人要求有差异时，除填写“技术偏差表”外，必要时应提供相应试验报告。
5. 有关污秽、温度、海拔等需要修正的情况由项目单位提出并在专用部分的项目单位技术差异表明确表示。
6•采购标准技术规范的页面、标题等均为统一格式，不得随意更改。
1 总则 (1)
1.1 一般规定 (1)
1.2 投标人应提供的资格文件 (1)
1.3 工作范围和进度要求 (1)
1.4 技术资料 (1)
1.5 标准和规范 (1)
1.6必须提交的技术数据和信息 (2)
2性能要求 (2)
3主要技术参数 (2)
4 外观和结构要求 (2)
5 验收及技术培训 (3)
6 技术服务 (3)
附录A供货业绩 (4)
附录B 仪器配置表 (4)
1总则
1.1 一般规定
1.1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
1.1.2投标人须仔细阅读包括本技术规范（通用部分和专用部分）在内的招标文件阐述的全部条款。
投标人提供的回路电阻测试仪应符合招标文件所规定的要求。
1.1.3本招标文件采购标准规范提出了对回路电阻测试仪技术上的规范和说明。
1.1.4本招标文件提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标人应提供符合本采购标准规范引用标准的最新版本标准和本招标文件技术要求的全新产品，如果所引用的标准之间不一致或本招标文件所使用的标准与投标人所执行的标准不一致时，按要求较高的标准执行。
1.1.5如果投标人没有以书面形式对本采购标准规范的条文提出差异，则意味着投标人提供的产品完全符合本招标文件的要求。
如有与本招标文件要求不一致的地方，必须逐项在“技术差异表”中列出。
1.1.6本采购标准规范将作为订货合同的附件，与合同具有同等的法律效力。
本采购标准规范未尽事宜，由合同签约双方在合同谈判时协商确定。
1.1.7本采购标准规范中涉及有关商务方面的内容，如与招标文件的商务部分有矛盾时，以商务部分为准。
1.1.8本招标文件采购标准规范中通用部分各条款如与采购标准规范专用部分有冲突，以专用部分为准。
1.2投标人应提供的资格文件
投标人应按以下内容和顺序提供详实投标资料。
如果以下资质不满足要求、投标资料不详实、严重漏项将导致废标：
（1）投标人应建立了完善的质量保证体系，并出具ISO 9000系列或等同质量体系的证书。
（2）按附录A提供业绩资料。
（3）填写采购标准规范专用部分中的技术参数响应表。
（4）填写采购标准规范专用部分中的技术差异表。
（5）投标人应提供生产计划进度表。
（6）投标人应提供同种产品的月生产能力。
（7）按附录B填写仪器配置表。
（8）电力工业电气设备质量检测中心出具的三年以内型式试验或委托试验报告有效复印件。
1.3工作范围和进度要求
1.3.1本采购标准规范仅适用于技术专用部分货物需求一览表中所列回路电阻测试仪的设计、制造、试验、包装、供货和服务等技术要求。
1.3.2交货时间如有延误，卖方应及时将延误交货的原因、后果及采取的补救措施等向买方说明。
1.4技术资
料
1.4.1设备交付时应提供以下资料：
（1）产品（包括进口产品）正确完整的中文技术手册及使用说明书；
（2）保修书1份；
（3）出厂检验报告；
（4）产品合格证；
（5）装箱清单。
1.5标准和规范
除采购标准规范和图纸中要求的技术条件外，卖方还将再次确认下表标准的最新版本（以文字形式通知买
方），并遵照最新标准要求执行，并将最新标准通知买方。
表1标准和规范
注招
标方认可，或选择其中较高标准。
1.6必须提交的技术数据和信息
1.6.1每个投标人应提供1.2中要求的技术资料和技术数据，投标人提供的技术数据应为产品的性能保证数据，这些数据将作为合同的一部分，任何与这些数据的偏差都应经过买方的同意。
162卖方提供回路电阻测试仪的特性参数和其他需要提供的信息。
163卖方提供回路电阻测试仪使用单位的使用报告。
2性能要求
2.1仪器体积小、重量轻，携带方便。
2.2测试速度快、精度高、重复性好、抗干扰能力强。
2.3具有自检功能。
2.4测试电流可调节、显示。
2.5采用中文界面，界面清晰。
2.6具有自动保护功能，能显示所需全部测量结果。
2.7产品使用年限不低于8年。
3主要技术参数
3.1测量范围：0—1999
3.2分辨力：1
3.3测试电流：不小于100A
3.4测量准确度等级：1级
4外观和结构要求
4.1本产品的外形尺寸及零部件尺寸应符合设计图纸要求。
4.2本产品整机表面应清洁无凹痕、划伤、变形。
零部件整体和元器件装配位置要牢固，不应有虚焊、折裂和机械损伤。
4.3本产品面板字迹应清晰，各操作键接触良好，转换复位正常。
4.4产品标志：测试仪上应有铭牌，铭牌上应有下列标志：
1）厂名，厂址；
2）产品的名称，型号；
3）制造日期；
4）出厂编号；
5验收及技术培训
5.1交货后供方须派技术人员指导用户进行1次现场实测，以验证仪器性能。
5.2卖方应负责对买方进行现场培训，并提供相应的培训资料。
6技术服务
6.1设备的免费质保期不低于3年；
6.2设备3年免费检定或校准；
6.3设备终身维修；
6.4系统软件终身免费升级；
6.5卖方对售后服务的需求必须在24小时答复，在48小时内提供技术服务;
6.6卖方长期为买方提供备件采购和供应服务。
附录A供货业绩
供货业绩表
投标人名称：
备注：1.本表所列业绩均须提供最终用户证明材料（供货合同、运行证明）；
附录B仪器配置表
厂家填写。
