实验二双绞线制作和小型局域网组建
网络设备与调试实验-双绞线制作与简单局域网构建

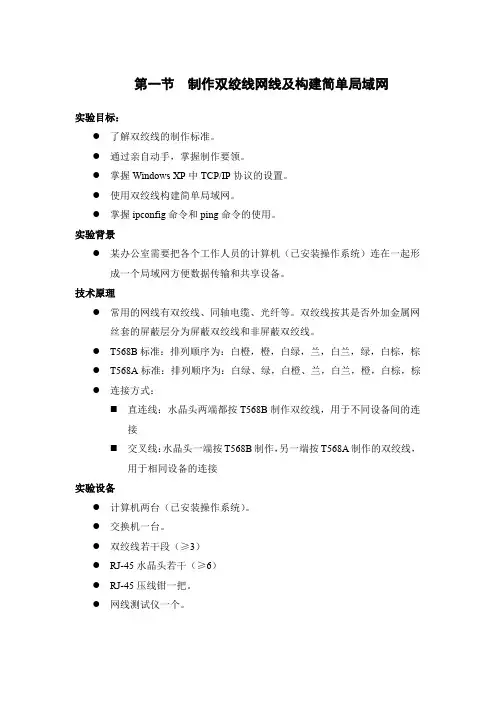

第一节制作双绞线网线及构建简单局域网实验目标：●了解双绞线的制作标准。
●通过亲自动手，掌握制作要领。
●掌握Windows XP中TCP/IP协议的设置。
●使用双绞线构建简单局域网。
●掌握ipconfig命令和ping命令的使用。
实验背景●某办公室需要把各个工作人员的计算机（已安装操作系统）连在一起形成一个局域网方便数据传输和共享设备。
技术原理●常用的网线有双绞线、同轴电缆、光纤等。
双绞线按其是否外加金属网丝套的屏蔽层分为屏蔽双绞线和非屏蔽双绞线。
●T568B标准：排列顺序为：白橙，橙，白绿，兰，白兰，绿，白棕，棕●T568A标准：排列顺序为：白绿、绿，白橙、兰，白兰，橙，白棕，棕●连接方式：⏹直连线：水晶头两端都按T568B制作双绞线，用于不同设备间的连接⏹交叉线：水晶头一端按T568B制作，另一端按T568A制作的双绞线，用于相同设备的连接实验设备●计算机两台（已安装操作系统）。
●交换机一台。
●双绞线若干段（≥3）●RJ-45水晶头若干（≥6）●RJ-45压线钳一把。
●网线测试仪一个。
实验步骤：●制作双绞线网线及进行连通性测试⏹剥线：选择好一段双绞线，剥开端头的表皮，剥线的长度为13-15mm；⏹理线：按T568B标准将8条线的顺序排好；⏹插线：用夹线器将线剪平，去除多余的线头，取一个水晶头，将水晶头的弹片一侧向下，将线插入水晶头；⏹压线：使用专用工具夹紧；⏹用测试仪测试制作情况⏹在实验报告中记录制作的难点和重点。
●通过交换机构建简单局域网⏹使用制作好的两根平行双绞线将两台计算机与交换机进行连接。
⏹分别设置两台计算机的IP地址为192.168.0.2和192.168.0.3。
子网掩码均为255.255.255.0，均无默认网关。
⏹进入DOS命令窗口（开始—运行—cmd命令）⏹通过执行ipconfig命令，查看每台计算机的网络设置信息。
⏹在一台计算机上通过执行ping命令测试到另一台计算机的连通性。
实验课程训练2 双绞线制作与局域网组建

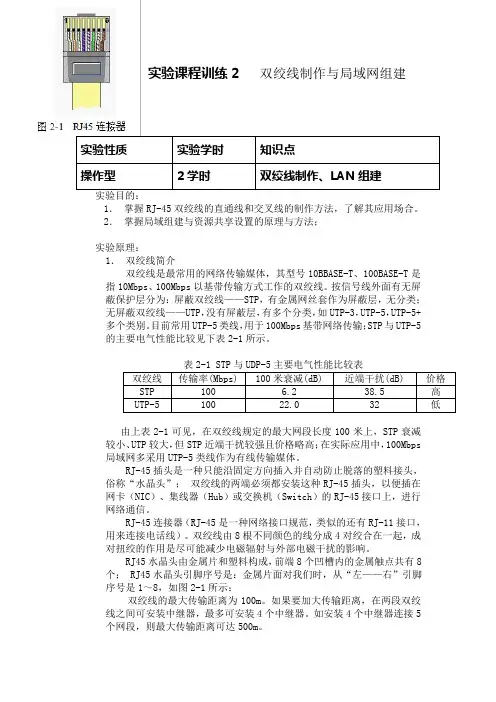

实验课程训练2双绞线制作与局域网组建实验性质实验学时知识点操作型2学时双绞线制作、LAN组建实验目的：1．掌握RJ-45双绞线的直通线和交叉线的制作方法，了解其应用场合。
2．掌握局域组建与资源共享设置的原理与方法；实验原理：1．双绞线简介双绞线是最常用的网络传输媒体，其型号10BBASE-T、100BASE-T是指10Mbps、100Mbps以基带传输方式工作的双绞线。
按信号线外面有无屏蔽保护层分为：屏蔽双绞线——STP，有金属网丝套作为屏蔽层，无分类；无屏蔽双绞线——UTP，没有屏蔽层，有多个分类，如UTP-3，UTP-5，UTP-5+多个类别。
目前常用UTP-5类线，用于100Mbps基带网络传输；STP与UTP-5的主要电气性能比较见下表2-1所示。
表2-1 STP与UDP-5主要电气性能比较表双绞线传输率(Mbps) 100米衰减(dB) 近端干扰(dB) 价格STP 100 6.2 38.5 高UTP-5 100 22.0 32 低由上表2-1可见，在双绞线规定的最大网段长度100米上，STP衰减较小、UTP较大，但STP近端干扰较强且价格略高；在实际应用中，100Mbps局域网多采用UTP-5类线作为有线传输媒体。
RJ-45插头是一种只能沿固定方向插入并自动防止脱落的塑料接头，俗称“水晶头”；双绞线的两端必须都安装这种RJ-45插头，以便插在网卡（NIC）、集线器（Hub）或交换机（Switch）的RJ-45接口上，进行网络通信。
RJ-45连接器（RJ-45是一种网络接口规范，类似的还有RJ-11接口，用来连接电话线）。
双绞线由8根不同颜色的线分成4对绞合在一起，成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响。
RJ45水晶头由金属片和塑料构成，前端8个凹槽内的金属触点共有8个； RJ45水晶头引脚序号是：金属片面对我们时，从“左——右”引脚序号是1～8，如图2-1所示：双绞线的最大传输距离为100m。
小型局域网的组建实验报告
小型局域网的组建实验报告
一、实验目的
本实验的主要目的是学习如何组建一个小型局域网，并了解局域网的基本概念和组成部分，掌握局域网的基础知识和操作技能。
二、实验设备
1.交换机：用于连接多台计算机，实现局域网内的互联互通。
2.多台计算机：实验中需要至少两台计算机，用于组成局域网。
3.网线：用于连接计算机和交换机，实现数据传输。
三、实验步骤
1.连接计算机和交换机：将网线插入计算机的网口和交换机的一个空闲端口，确保连接稳定。
2.配置计算机的IP地址：在计算机的控制面板中找到网络和共享中心，选择适配器设置。
在本地连接属性中选择Internet协议版本4（TCP/IPv4），设置IP地址和子网掩码，确保与其他计算机在同一网段。
3.测试局域网连接：打开命令提示符，输入ping命令，测试其他计算机的IP地址是否可以ping通，如果可以，则说明局域网连接成功。
4.共享文件和打印机：选中要共享的文件夹或打印机，在属性中选择共享，设置共享名称和权限，确保其他计算机可以访问。
5.配置防火墙：在计算机的控制面板中找到Windows防火墙，设
置允许局域网内的数据传输，确保网络连接畅通。
四、实验结果
通过以上步骤，成功组建了一个小型局域网，并实现了计算机之间的互通和文件共享，具备了局域网的基础知识和操作技能。
五、实验结论
局域网是一种连接在同一物理位置的计算机组成的网络，具有传输速度快、数据安全性高等优点。
通过本次实验，我们深入了解了局域网的组成部分和基本原理，并掌握了局域网的配置和管理方法，为今后的网络实验打下了基础。
小型局域网组实训报告
一、实训背景随着互联网的普及和信息技术的发展，网络已经成为企业、学校、家庭等各个领域不可或缺的基础设施。
为了提高网络应用能力和动手实践能力，我们开展了小型局域网组建实训。
本次实训旨在让学生了解局域网的基本概念、网络设备的配置方法以及网络拓扑的设计原则，掌握小型局域网组建和配置的基本技能。
二、实训目标1. 理解局域网的基本概念和组成。
2. 掌握网络设备的配置方法，包括交换机、路由器、防火墙等。
3. 学会设计小型局域网拓扑结构，并进行实际搭建。
4. 掌握网络设备之间的互联和配置，实现网络资源共享。
5. 提高网络应用能力和动手实践能力。
三、实训内容1. 网络设备认识与连接（1）认识网络设备：交换机、路由器、防火墙等。
（2）网络设备连接：使用双绞线连接交换机、路由器等设备。
2. 交换机配置（1）配置交换机的基本参数：名称、描述、管理IP等。
（2）配置VLAN：划分VLAN，实现网络隔离。
（3）配置端口：设置端口速率、双工模式、VLAN等。
3. 路由器配置（1）配置路由器的基本参数：名称、描述、管理IP等。
（2）配置接口：设置接口IP地址、子网掩码、VLAN等。
（3）配置静态路由：实现不同网络之间的通信。
4. 防火墙配置（1）配置防火墙的基本参数：名称、描述、管理IP等。
（2）配置安全策略：设置访问控制规则，保护网络安全。
5. 网络资源共享（1）配置DHCP服务器：实现自动分配IP地址。
（2）配置DNS服务器：实现域名解析。
（3）配置FTP服务器：实现文件传输。
（4）配置Web服务器：实现网站访问。
四、实训过程1. 准备工作：熟悉实训环境、设备、工具等。
2. 组建网络拓扑：根据需求设计网络拓扑结构，绘制拓扑图。
3. 配置网络设备：按照拓扑图进行设备配置。
4. 测试网络连通性：检查网络设备配置是否正确，确保网络畅通。
5. 检查网络资源共享：验证网络资源共享功能是否正常。
五、实训成果1. 成功搭建了小型局域网，实现了网络设备的互联。
实验2 网线制作及搭建简单局域网
实验二网线制作及搭建简单局域网一、实验目的和要求•了解常用网线的种类•掌握在各种应用环境下非屏蔽双绞线制作网线的方法及连接方法•掌握网线连通性测试方法•掌握小型局域网的搭建方法二、实验设备压线钳一把、测线仪一个、双绞线若干段、RJ-45水晶头若干、交换机一台三、实验内容网线制作，截取适当长度的两段非屏蔽双绞线，分别与两只RJ45头连接成直通线或反转线，然后用网络测试仪测试其连通性。
利用交换机和所制作的网线，搭建简单的局域网。
四、背景知识网线常用的有：双绞线、同轴电缆、光纤等。
我们平时说的用于局域网的网线就是双绞线，是布线工程中最常用的一种传输介质。
双绞线是由相互按一定扭矩绞合在一起的类似于电话线的传输媒体，每根线外边包裹绝缘层并使用色标进行标记。
双绞线一般由两根22~26号绝缘铜导线相互缠绕而成。
进行缠绕的原理是如果将两根绝缘的铜导线按一定密度互相绞在一起，则可降低信号干扰的程序，每一根导线在传输中辐射的电波会被另一根线上发出的电波抵消。
如果把一对或多对双绞线放在一个绝缘套管中便成了双绞线电缆（如下图）。
目前，双绞线可分为非屏蔽双绞线（UTP）和屏蔽双绞线（STP）。
在实验中我们使用的是非屏蔽双绞线，它由四对不同颜色的铜导线，即8芯线组成，每两条按一定规则绞在一起。
RJ45水晶头是安装在双绞线的两端，然后插在网卡、集线器或交换机的RJ45接口上。
图2-1双绞线在EIA/TIA－568标准中，将双绞线按电气特性区分为：三类、四类、五类线。
网络中最常用的是三类线和五类线，目前已有六类以上的。
UTP网线由一定长度的双绞线和RJ45水晶头组成。
做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。
相应地RJ45插头座也区分为三类或五类电气特性。
RJ45水晶头由金属片和塑料构成，制作网线所需要的RJ45水晶接头前端有8个凹槽，简称“SE”（Position，位置）。
凹槽内的金属触点共有8个，简称“8C”（Contact,触点），因此业界对此有“8P8C”的别称。
实验2 制作双绞线
（4）、露出双绞线中的四对导线（白橙、橙、白绿、绿、白蓝、蓝、白棕、棕）。
（5）、将四对绞合的导线分别解开至保护套端口处。
（6）、按照EIA/TIA-568B标准和导线的颜色，将导线按顺序排好。
注意：EIA/TIA-568A：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕
EIA/TIA-568B：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕
成绩评定
教师签字
备注：
注：1、报告内的项目或设置，可根据实际情况加以补充和调整
2、教师批改学生实验报告应在学生提交实验报告10日内
实验总结（包括过程总结、心得体会及实验改进意见等）
过程总结：实验中，需要每个人都有动手操作，首次动手操作可能并不熟练，但是也是认真地完成。在操作的过程中需要注意一下四点，一是使用刀具一定要小心；二是对导线进行排序时，要知道交叉线与直通线的区别，正确排序；三是剪断导线时，端口必须一致；四是插入到水晶头里后，在用压线钳压实前在认真检查一遍导线是否全部插入以及导线颜色的顺序是否有误等，若有及时改正。
直通线：1 2 3 4 5 6 7 8交叉线：1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8 3 6 1 4 5 2 7 8
实验思考题
1、网线有四对线，为什么每对线都要缠绕着？
答：每对线都是用规则的方法进行缠绕着，这叫绞合。绞合可以减少相邻导线的电磁干扰。而网线的四对线都要缠绕着，这使得干扰在一定的程度上得以抵消，从而提高了线路的传输效率。
心得体会：实验过程中，一定要小心操作、认真完成。实验过程中也要一些需要注意的地方，首先在剥开双绞线的保护套时，不要将里面导线的绝缘层破坏；其次将8根导线排序时一定要按照标准排列；然后在剪断排列好的导线时，必须用大拇指固定住，不可放松，防止顺序错乱；最后插入时要注意水晶头的方向，不要反向操作。最后在测线仪测试时，如果不成功，那还要重新开始。
制作双绞线及组建局域网
演示无线传输媒体
无线网卡 AP 连接方法
计算机网络实验讲义
LOGO
实验一 实验一 制作双绞线 绞线及 制作双绞线及组建局域网
计算机实验教学中心
实验环境介绍
每组2人 两台计算机，一把钳子，一个测线 器，水晶头三个，网线两米 多组共用一台集线器或交换机 Windows XP专业版
水晶头制作原理
对于同一条 线来说，必 须一端是传 送端，另一 端是接收端， 要注意的是 Hub内部传 送、接收端 与网卡的不 一样。
水晶头制作步骤和注意事项
剥线
只剥外层保护皮，内层绝缘皮不要割破
调整线序
按T568B规定的颜色顺序排序 插入水晶头，注意两头要一致Fra bibliotek压制水晶头
将水晶头插入钳子 紧握钳子，用力压制，一次成功
测线
将压制好的水晶头插入测线器，打开开关 8对灯全都同步亮，说明制作成功
同轴电缆和无线网卡演示
演示同轴电缆
同轴电缆 带有BNC接口的网卡 连接方法
搭建小型局域网实习报告
实习报告：搭建小型局域网一、实习目的通过本次实习，要求学生掌握局域网组建与配置的基本知识，能够看懂网络拓扑图，设计简单的网络拓扑；能够对局域网中的服务器做基本的配置；能够完成客户端作为局域网成员的接入，实现对网络资源的共享。
二、实习内容1. 双绞线的制作2. 第一台服务器的典型配制3. Windows XP共享文件和共享打印机的设置4. DNS服务器与DHCP服务器的安装与配置5. 利用IIS配置企业Web服务器与FTP服务器6. 网络拓扑结构设计三、实习过程1. 双绞线的制作在实习的第一步中，我们学习了双绞线的制作方法。
双绞线是局域网中常用的传输介质，其制作方法有两种标准：TIA/EIA-568-A和TIA/EIA-568-B。
同时，双绞线有两种连接方法：直通和交叉。
直通线缆的水晶头两端都遵循TIA/EIA-568-A或TIA/EIA-568-B标准，而交叉线缆的水晶头一端遵循TIA/EIA-568-A标准，另一端则遵循TIA/EIA-568-B标准。
2. 第一台服务器的典型配制在实习的第二步中，我们学习了服务器的典型配制。
服务器是局域网中的核心设备，我们需要对服务器进行基本配置，包括网络设置、磁盘分区、安装操作系统等。
3. Windows XP共享文件和共享打印机的设置在实习的第三步中，我们学习了Windows XP系统中共享文件和共享打印机的设置。
共享文件和共享打印机是局域网中实现资源共享的重要功能，我们需要掌握如何设置共享文件夹和共享打印机，以及如何访问其他计算机的共享资源。
4. DNS服务器与DHCP服务器的安装与配置在实习的第四步中，我们学习了DNS服务器与DHCP服务器的安装与配置。
DNS服务器负责将域名解析为IP地址，DHCP服务器负责为局域网中的计算机分配IP地址。
我们需要了解这两种服务的工作原理，并学会如何安装和配置它们。
5. 利用IIS配置企业Web服务器与FTP服务器在实习的第五步中，我们学习了如何利用IIS配置企业Web服务器与FTP服务器。
实验二：制作交叉双绞线组网
“计算机网络课程设计”实验报告实验项目名称及序号：实验二：制作交叉双绞线组网实验台号：实验组号：实验时间：实验成员及分工：组长：组员：无分工共同完成实验实验目的：1、了解双绞线的相关知识；2、学会制作交叉双绞线；3、掌握用交叉双绞线实现两台计算机之间的对连。
实验设备和环境：实验设备：双绞线、压线钳、水晶头、测线器实验过程及步骤：（可以另附页，给出相应的实验环境拓扑图和实验说明）一、实验任务：制作一条交叉双绞线，实现两台PC 机之间的通信。
二、实验过程：1，剥线：用卡线钳剪线刀口将线头剪齐，再将双绞线线头深入剥线刀口，使线头触及前挡板，然后适度握紧卡线钳同时慢慢旋转双绞线，让刀口划开双绞线的保护胶皮，取出线头从而剥下保护胶皮。
2，理线：双绞线由8 根有色导线两两绞合而成，一端用568B。
将其按照橙白、橙、绿白、蓝、蓝白、绿、棕白、棕色顺序平行排列，整理完毕用剪线刀口将其端修齐。
3，插线：将水晶头有弹片一侧向下，将排好顺序的导线平行插入水晶头内的线槽中，8条导线顶端应插入线槽顶端。
4，压线：确认所以导线都到位后，将水晶头放入卡线钳夹槽中，用力压下卡线钳，压紧线头即可。
重复上述方法制作双绞线的另一端，但要按照568A。
注意第二步中的导线排序顺序是：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕色。
使用前要用万用电表或测线器检查连接情况，断路会导致无法通信，短路还可能损坏网卡或集线器。
测试连通性，根据信号灯的闪烁判断是否制作成功。
实验总结：（遇到的问题、解决方法、收获和体会，可以另附页）1，线序一定要按照颜色摆好，剥线头的时候一定要小心，不能破坏内部线路，插水晶头时一定要对齐各线头，不然会接触不良。
2，交叉线连接同种设备，线序分别为T586B和T586A。
测试连通性：要求测试仪两侧的灯。
从1到8对应着一起亮，证明线的连通性完好。
实验器材、工具领用及归还人：验收人：实验责任人：实验记录人：报告执笔人：实验完成时间：验收人：实验小组成员签名：指导教师签名：成绩：。
实验二 制作双绞线网线
第1章网络设备\第1章网络设备
实验二制作双绞线网线
学习要点
1.双绞线
2.RJ－45连接器
3.双绞线制作工具
4.双绞线测线器
5．双绞线制作标准
实验目的
1.了解双绞线布线标准
2．掌握直通式双绞线的制作方法
3．掌握交叉式双绞线的制作方法
4．掌握测线器的使用方法
实验准备
一根2m长的5类线双绞线、RJ-45连接器若干、双绞线压线钳一把、双绞线测线器一套。
实验步骤
1.剥线
2．理线
3．插线
4．压线
5．制作另一端的RJ-45接口
6．测试
实践操作
1.参观自己所在学校的机房，观察机房内计算机的联网情况，以及用到哪些网络设备；画出拓扑结构图，并具体了解通信子网和资源子网的概念。
2．某单位想组建一个有30台计算机的局域网，并购买一批网络设备，包括50个网卡、2台交换机和1台路由器，另有双绞线若干米。
请考察网络设备市场行情，了解各种设备型号及性能、价格等情况，并写出详细的考察报告。
实验二双绞线制作和简单组网
实验二 双绞线的制作和简单组网一、实验目的及要求：1、了解局域网的组网方式以及双绞线的两种制作规范；2、熟练掌握双绞线的制作方法和制作技巧；3、熟练掌握以交换机为中心的简单以太网的组建4、熟练掌握以太网的扩展。
二、背景知识：1、以太网布线标准；2、局域网拓扑结构。
以太网是目前最具有影响力的局域网。
由于其组网简单、建设费用低廉，因此被广泛应 用于办公自动化等各个领域。
10BASE-T 和 100BASE-TX 以太网是当前使用最为广泛的以太网。
10BASE-T 传输速率为 10Mbps，可以使用 3 类、4 类、5类或超 5类 UTP 作为其传输介质。
100BASE-TX 的传输速率 为 100Mbps，要求使用 5类或超 5类 UTP作为其传输介质。
两者的每条线缆长度都不能超过 100 米。
尽管 UTP 中有 4 对导线，但 10BASE-T 和 100BASE-T 仅使用了其中的两对线进行信 息传输。
10BASE-T 和 100BASE-TX 以太网都是星型以太网，使用集线器作作为星型拓扑结构的中 心设备。
集线器通常具有功能：用作以太网的集中连接点；放大接收到的信号；通过网络传 播信号；无过滤功能；无路径检测或交换功能；不同速率的集线器不能级连。
、传输媒体（双绞线、光纤） 、 在实际工程应用中，组成局域网设备与组件除了终端（PC）集线器或交换机外，还包括其他辅助设备（接线盒及模块、机柜、配线架、理线架等）。
三、实验设备和环境：本实验首先制作以太网 UTP 线缆。
制作以太网 UTP 线缆需使用专用的工具――剥线/压线 钳，制作完毕后一般使用线缆测试仪测试线缆制作是否成功，如图 2-1 所示。
图 21 UTP 线缆制作工具示意图之后两个 PC作为一组，使用交换机和制作的网线组成星型结构的以太网；最后两组的四 个 PC 使用交换机扩展成多交换机级联结构的局域网。
四、实验内容：1、UTP 以太网线缆制作；2、简单以太网组网。
小型局域网组建实训报告 -
设计题目：局域网组建与管理姓名学号课程局域网组建指导教师实训时间电子计算机系实验内容实验一: 双绞线的制作 (3)实验二：第一台服务器的典型配制 (4)实验三：Windows XP共享文件和共享打印机的设置 (6)实验四：DNS服务器与DHCP服务器的安装与配置 (8)实验五：利用IIS6.0配置企业Web服务器与FTP服务器.10 实验六：网络拓扑结构设计 (15)实验要求：通过对该课程的学习，使学生掌握局域网组建与配置的基本知识，能够看懂网络拓扑图，设计简单的网络拓扑；能够对局域网中的服务器做基本的配置；能够完成客户端作为局域网成员的接入，实现对网络资源的共享。
实验目的：1.掌握基本网络拓扑结构、网络结构中主要设备的作用。
2.掌握程网络拓扑结构设计与网络方案选择思想。
3.掌握常用的服务器基本安装与配置。
4.掌握工作站的网络连接配置。
5.掌握网络拓扑结构的选择与设计。
实验一: 双绞线的制作【项目实训】：制作双绞线【实训目的】：学会制作双绞线，掌握直通线和交叉线的制作。
【实训环境】：压线钳、剥线钳、水晶头、测试仪。
【实训内容】：双绞线制作方法有两种标准：TIA /EIA-568-A和TIA/EIA-568-B，而双绞线的连接方法有直通和交叉。
直通线缆的水晶头两端都遵循TIA/EIA-568-A或TIA/EIA-568-B标准。
交叉线缆的水晶头一端遵循TIA/EIA-568-A标准，另一端则采用TIA/EIA-568-B标准。
【实训过程】：1．直通网线的制作：剪断--剥皮--排序--剪齐--插入--压制--用网线测试仪进行测试。
2．制作交叉线(1) 按照制作直连线中的步骤制作线缆的一端。
(2) 用剥线工具在线缆的另一端剥出一定长度的线缆。
(3) 用手将4对绞在一起的线缆按白绿、绿、白橙、橙、白蓝、蓝、白棕、棕的顺序拆分开来并小心地拉直。
注意：切不可用力过大，以免拉断线缆。
(4) 端2的顺序调整线缆的颜色顺序，也就是交换橙线与蓝线的位置。
网络实训2 双绞线制作
实训2：制作双绞跳线、简单网络互连 2学会识别各种不同制作双绞线工具学会制作交叉线和直通线，测试连通性T568A、T568B线序，交叉线和直通线的线序学生考勤，组织教学一、理论讲解二、实训操作三、课堂小结四、实验报告1、分别写出T568A、T568B标准的线序2、什么是直通线、交叉线，各适用与什么场合3、本次试验的收获制作双绞网线教学目标：1、了解二种线序标准：568A和568B2、理解直通线、交叉线的应用场合3、熟记568A和568B二种线序4、了解网线的制作流程，掌握直通线、交叉线的制作方法5、掌握网线的测试方法教学过程：一、二种双绞线的制作标准ＥＩＡ／ＴＩＡ的布线标准中规定了两种双绞线的线序５６８Ａ与５６８Ｂ。
●５６８Ａ标准：绿白――１，绿――２，橙白――３，蓝――４，蓝白――５，橙――６，棕白――７，棕――８●５６８Ｂ标准：橙白――１，橙――２，绿白――３，蓝――４，蓝白――５，绿――６，棕白――７，棕――８（"橙白"是指浅橙色，或者白线上有橙色的色点或色条的线缆，绿白、棕白、蓝白亦同）。
二、直通线和交叉线一根网线二端用相同的线序，如都是568B或568A线序制作的网线叫直通线一根网线二端分别用568A和568B线序制作的网线叫交叉线直通线用于连接：⑴主机和交换机或集线器⑵路由器和交换机或集线器交叉线用于连接：⑴交换机和交换机⑵集线器和集线器⑶交换机和集线器⑷主机和主机⑸主机和路由器1 <------------>1 1 <------------>32 <------------>2 2 <------------>63 <------------>3 3 <------------>14 <------------> 4 4 <------------>45 <------------> 5 5 <------------>56 <------------> 6 6 <------------>27 <------------> 7 7 <------------> 78 <------------> 8 8 <------------>8直通线交叉线在实践中，一般可以这么理解：同种类型设备之间使用交叉线连接，不同类型设备之间使用直通线连接。
双绞线的制作及对等网的组建
（2）对等网的组建
1.设置IP地址
2.设置主机名、工作名
3.设置客户机名 主菜单、管理工具——对计算机管理——用户组管理
4.用服务器共享一个用户名
三、操作要点
四、实验结果
（1）双绞线的制作
EIA/TIA568A标准灯亮的顺序是两边都是从第一个灯亮到第八个灯
EIA/TIA568B标准两边的灯亮的顺序分别是12345678和36145278
课程名称计算机网络
实验序号
实验项目双绞线的制作网的组建
实验地点
实验学时实验类型
指导教师实验员
专 业______________班 级
学 号姓 名
年月日
成绩：
教师评语
指导教师签名： 批阅日期：
一、实验目的及要求
实验目的:结合课堂教学所学内容，通过观看和实际动手操作了解局域网通信介质的制作方法及局域网的硬件组建和软件设置过程。
（2）对等网的组建
在同一子网下的终端，才能组成对等网络
在不同子网的终端不能组成对等网，必须设置器子掩码和IP地址
六、小结及讨论
（1）双绞线的制作
双绞线的制作操作简单，不过也很容易出错，在制作双绞线是要心细，按照步骤一步步来。
（2）对等网的组建
对等网的组建操作比较繁琐，在操作过程中可能出现不少问题，需要我们耐心的去完成
3.排线按照EIA/TIA568A或EIA/TIA568B标准排列芯线
4.剪线纤芯外留长度在1.2-1.4厘米之间
5.插线 把对齐后的双绞线插入水晶头的后部
6.压线 利用压线钳挤压水晶头
7.做另一线头并重复2-6的操作步骤
8测试 测试时注意8个指示灯是否是依次绿色闪过并且指示灯亮的顺序是否与接线标准对应
如何组建小型局域网
如何组建小型局域网网络规划建立小型局域网的两种方案1、三台电脑(一台做服务器，两台做工作站)、通讯连接设备(交换机、集线器)、传输介质(双绞线、光纤)、网卡2、三台电脑(三台电脑都是平等的)、通讯连接设备(路由器)、传输介质(双绞线、光纤)、网卡添置硬件和软件1、添置硬件添置的硬件：三台电脑、通讯连接设备(路由器、交换机、集线器)、传输介质(双绞线、光纤)、网卡3、你准备选择哪种传输介质(双绞线、光纤),为什么？连接硬件设备代理服务器因为要同时连接内网和公网，所以需要安装两块网卡(注：局域网和ADSL上网需要两块网卡，如果是老式的拨号上网就只需一块网卡和一个调制解调器)连接：第一种方案：代理服务器一块网卡通过双绞线连接到公网，另一块网卡连接到交换机，两台工作站也通过双绞线连接到交换机。
具体如：第二种方案：三台电脑同时用传输介质连接到路由器，路由器连接到外网上。
如果是无线路由，则每台电脑需配置一块无线网卡，直接通过无线发射就可以上网了。
具体如：1、2、操作系统及应用软件的安装1、操作系统的安装(1)服务器最好安装网络操作系统(Window2000ever等)(2)工作站最好单机版操作系统2、应用软件的安装(1)工具软件的安装。
譬如：winrar、CuteFtp等(2)常规软件的安装。
譬如：office2000、ACDee等(3)娱乐软件的安装。
譬如：超级解霸、realplay等(4)杀毒软件的安装。
代理服务器、工作站的设置1、代理服务器的设置(1)、代理服务软件的安装(Winroute、Ccpro某y、Sygate)(2)、公网适配器的配置(一般家庭公网的网卡的IP地址自动分配)(3)、内网网卡的设置。
一般采用C类地址，默认：192.168.0.12、工作站的设置工作站网卡配置：如果是安装的ygate,则它会自动分配，可以不设置。
如果安装的是Winroute,可以设置为静态IP地址，如：192.168.0.2……,子网掩码为255.255.255.0,网关为代理服务器的内网网卡地址。
