2. 在列中插入数据（Inserting Data within a Column）
① To insert a cell in a column, select the cell that is directly below where you want to insert the new cell. 选定拟插入新单元格下方的单元格 ② Then select Edit:Insert or right-click →select Insert from the shortcut menu. 执行编辑菜单中的插入命令 ③ The new cell inserts above the selected cell. 新单元格将插在所选定单元格的上方 ④ To insert Row number in a column, Select the Column to Fill Colum with→Row Numbers 在列中输入相应的行号，执行菜单命令Column→Fill Colum with→Row Numbers或者
5.
6.
Using Excel Workbook Window. 打开或创建Excel工作表
Using a function to set column values. 用函数设置列的值
导入文件
§3 数据的编辑
3.1 工作表简介 3.2 工作表的选定操作
3.3 数据的编辑修改
3.4 列的插入、删除及重排
5. 工程管理器（Project Explorer）：
The Project Explorer is a tool to help you organize your Origin projects
6. 状态栏

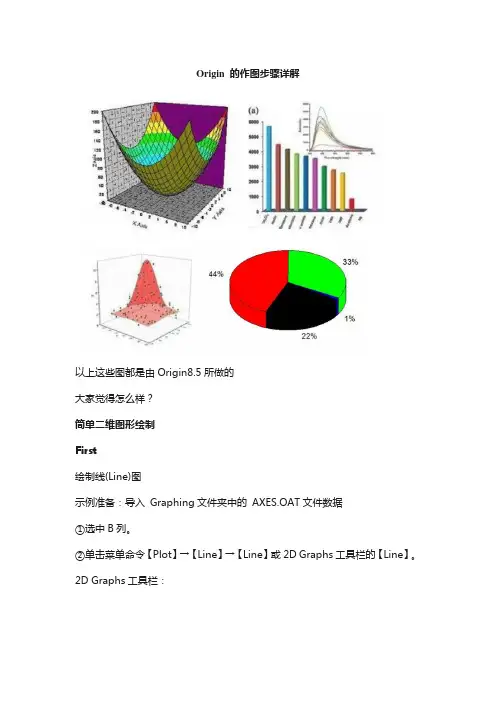

Origin 的作图步骤详解
Origin 的作图步骤详解以上这些图都是由Origin8.5所做的大家觉得怎么样？简单二维图形绘制First绘制线(Line)图示例准备：导入Graphing文件夹中的AXES.OAT文件数据①选中B列。
②单击菜单命令【Plot】→【Line】→【Line】或2D Graphs工具栏的【Line】。
2D Graphs工具栏：如图：Second绘制Y误差( Y Error)图示例准备：导入Curve Fitting文件中的Gaussian.dat文件数据①选中C列将其设置为Y Error列。
②单击菜单命令【Plot】→【Symbol】一【Y Error】或2D Graphs工具栏的【Y Error】按钮。
【Y Error】命令只绘制数据对应的误差而不显示数据点，如果希望对数据及其误差同时作图，应绘制含误差棒（Error Bar）图。
Third绘制XY误差( XY Error)图示例准备：导入Curve Fitting文件中的Gaussian .dat文件数据。
①单击Standard工具栏上的【Add New Columns】按钮添加一个列，并将其值设置为”1.5”，(注：该步骤只是为了演示本例绘图用，实际作作图时应采用真实的误差数据)。
②选中C、D列分别设置为Y Error、X Error。
③选中A、B、C和D四个列，然后单击菜单命令【Plot】→【Symbol】→【XY Error】或2D Graph工具栏上的【XY Error】按钮。
Forth绘制垂线( Vertical drop line)图示例准备：导入Graphing文件夹中的AXES .DAT文件数据①选中B列。
②单击菜单命令【Plot】→【Symbol】→【Vertical Drop Line】或2D Graphs 工具栏【Vertical Drop Line】按钮。
Fifth绘制气泡( Bubble)图数据要求：用于作图的数据包含两个数值型Y列(第1个Y列设定气泡纵向位置，第2个Y列用于设定气泡的大小)。
史上最全Origin入门详细教程
的同时依次点选. 山东农业大学化学与材料科学学院 朱树华
2019/9/15
插入行
在输入数据过程中， 如果需要在某行前面插入数据， 则必须 在该行前面先插入行。
选中现有行， 单击菜单命令【Edit 】→ 【Insert】 或单击右键， 打开快捷菜单再单击【Insert 】命令
如果要插入多个行( 例如5 行) ， 可将光标置于欲插入行的位
山东农业大学化学与材料科学学院 朱树华
2019/9/15
山东农业大学化学与材料科学学院 朱树华
2019/9/15
② 在打开的对话框中找到并打开Curve Fitting 文件夹
山东农业大学化学与材料科学学院 朱树华
2019/9/15
③ 单击选中Linear Fit.dat， 然后单击【打开】按钮， 导入
山东农业大学化学与材料科学学院 朱树华
2019/9/15
Origin 子窗口
Origin 工作簿( Workbook )
山东农业大学化学与材料科学学院 朱树华
一个工作簿中可以包 含多个作表。一个工 作表中又可包含多个 不同属性( X 、Y、Z、 Label 和Error 列等) 的数据列( Column ) 。
山东农业大学化学与材料科学学院 朱树华
2019/9/15
工具栏( Toolbar )
1 显示或隐藏工具栏
显示或隐藏工具栏步骤如下。 ① 单击菜单命令【View 】→ 【Toolbars 】， 打开【Customize Toolbar】对 话框， ② 在【Toolbars 】标签卡中， 勾选需要显示的工具栏井取消希望 隐藏的工具栏， 然后单击【Close 】按钮
命令窗口( Command Window )
Origin 8.5绘图及数据分析(2)
山东农业大学化学与材料科学学院 朱树华
2016/3/21
如果要继续添加函数， 单击函数图窗口上的【New Function 】
按钮， 然后重复步骤②和③ 即可， 如添加余弦函数和公式"
(sin(x)+cos(x))^2" 后的结果如图所示
山东农业大学化学与材料科学学院 朱树华
2016/3/21
山东农业大学化学与材料科学学院 朱树华 2016/3/21
② 选中A列，然后单击菜单命令【Column】→【Set Column
Values. . . 】，打开【Set Values】对话框，设置A列公式“cos((il )*2 *pν50) ”，范围Row(i) : “1 To 50 ”，然后单击【Apply】。
山东农业大学化学与材料科学学院 朱树华 2016/3/21
④ 参照步骤③ ，依次将C列公式设置为“1.2*cos((i-
1 )*2*pi/50) ”， D 列设置为“1.2*sin((i- 1)*2*pi/50) ”， 然
后单击【OK 】按钮完成设置。
山东农业大学化学与材料科学学院 朱树华
2016/3/21
用图形模板库(Template Library) 绘图
示例准备: 导入Graphing 文件夹中的AXE S.DAT 文件数据。 绘图步骤如下。 ①选中B列。
② 单击菜单命令【Plot】→【Template Library. . . 】或2D
Graphs 工具栏的【Template Library 】按钮， ③ 在打开图形模板库中选中要使用的图形模板 ， 然后单击 【Plot 】按钮绘制图形。
③ 单击菜单命令【Plot】→ 【Symbol】→ 【Scatter】或2D
origin 8.5做箱式图-详细操作步骤
箱式图箱式图用于多组数据平均水平和变异程度的直观分析比较。
每组数据均可呈现其最小值、最大值、平均水平，最小值、最大值形成间距都可以反应数据的变异程度。
异常值异常值又称离群值，指大于1.5倍四分位数间距的数值。
在箱式图中常用圆圈表示。
极端值指大于三倍四分位数间距的数值。
箱式图是一个重要的探索性数据分析工具来决定是否一个因子有重要影响在变量或位置的反应中。
可观察数据呈正态分布、左偏分布、右偏分布还是其他类型的分布，如U型分布。
绘制方法：首先找出一组数据的五个特征值，包括最小值、最大值、中位数【中位数，就是一组数据中处于最中间的一个数据。
从小到大排列，处于中间位置的数据】、两个四分位数（上四分位数和下四分位数）；【将所有数值按大小顺序排列并分成四等份，处于三个分割点位置的得分就是四分位数。
最小的四分位数称为下四分位数】。
然后，连接两个四分位数构成箱子；最后连接两个极值点与箱子，形成箱式图。
箱式图的画法箱线图是对数据分布的一种常用表示方法。
但是所见资料中往往说的不是特别清楚，因此需要了解一下箱线图的绘制过程，与部分的意义。
计算过程：1 计算上四分位数，中位数，下四分位数2 计算上四分位数和下四分位数之间的差值，即四分位数差（IQR，interquartile range）3 绘制箱线图的上下范围，上限为上四分位数，下限为下四分位数。
在箱子内部中位数的位置绘制横线。
4 大于上四分位数1.5倍四分位数差的值，或者小于下四分位数1.5倍四分位数差的值，划为异常值（outliers）。
5 异常值之外，最靠近上边缘和下边缘的两个值处，画横线，作为箱线图的触须。
6 极端异常值，即超出四分位数差3倍距离的异常值，用实心点表示；较为温和的异常值，即处于1.5倍-3倍四分位数差之间的异常值，用空心点表示。
7 为箱线图添加名称，数轴等。
在SPSS，SigmaPlot, R,SPlus，Origin等软件中，绘制箱线图非常方便示例：原始数据Excel打开origin选中数据Plot—Statistics—Box-Chart然后可编辑图例图像等细节问题。
Origin8.5基本操作介绍
二维图形的编辑
Plot Details对话框——数据点的编辑
绘图窗口活动层中的数据图所包含的数据列显示于菜单栏Data下拉菜 单的底部 标有√的数据为首选数据，首选数据决定数学和编辑操作的对象，如 果再次选择该数据可打开Plot Details对话框（双击图中数据点）
二维图形的编辑
二维图形的编辑
2
Worksheet简介及基本操作
3
二维图形的基本介绍及操作
1
主要 内容
Origin软件的安装
2
Worksheet简介及基本操作
3
二维图形的基本介绍及操作
Origin软件安装
Origin软件安装
Origin软件安装
Origin软件安装
Origin软件安装
Origin软件安装
Origin软件安装
次刻度标记
二维图形的编辑
设置刻度标记
二维图形的编辑
页面设置-Plot Details对话框
打开方式 菜单栏Format-Page F2 在绘图窗口层外双击 作用 设置页面的大小、显示选项等
层-Plot Details对话框
打开方式 菜单栏Format-Page 双击图框内区域 作用 设置图层的大小、显示选项等
绘图术语
页（page）：每个绘图窗口包含一个单一的可编辑页，页作为组成 用户图形的各种图形元素（层、轴、文本和数据图）的背景，每个 页至少包含一个层。 层（Layer）：一个典型的图形一般包括至少 3个元素—一套XYZ坐 标轴，一套或多套数据图和相应的文字和图标。Origin将这三个元 素组成一个可移动、可改变大小的单位叫层，一页最多可放50层。 要移动层或改变层的大小，可在坐标轴范围内单击，产生一个方形 边界（蓝色），拖动。
最新Origin8.5软件使用教程(史上最全)ppt课件
山东农业大学化学与材料科学学院 朱树华
2020/12/15
Origin 示例数据
Origin 文件夹中的Samples 文件夹里存有大量的示例数据， 方便大家学习Origin 时使用。
山东农业大学化学与材料科学学院 朱树华
2020/12/15
动手做一个简明例子
① 打开Origin 8.5 ，然后单击【Import Single ASCII 】按钮
2020/12/15
Excel 工作簿
在Origin 中， Excel 工作簿既可以保存在Origin 的项目文件 中， 也可以是外部文件嵌入的。 外部嵌入的Excel 文件与Origin 一直存在关联关系， 因此， 当外部嵌入的Excel文件移动位置或被删除后， 打开嵌入它 的Origin 项目文件时， 会提示嵌入的Excel 文件丢失。
山东农业大学化学与材料科学学院 朱树华
山东农业大学化学与材料科学学院 朱树华
2020/12/15
山东农业大学化学与材料科学学院 朱树华
2020/12/15
② 在打开的对话框中找到并打开Curve Fitting 文件夹
山东农业大学化学与材料科学学院 朱树华
2020/12/15
③ 单击选中Linear Fit.dat， 然后单击【打开】按钮， 导入
山东农业大学化学与材料科学学院 朱树华
移 除 工 具 按 钮
2020/12/15
添加工具按钮
山东农业大学化学与材料科学学院 朱树华
2020/12/15
3 切换工具栏显示方式
① 双击固定显示工具栏的最左端部位可将其切换为浮动方式， 或通过将固定工具栏直接拖离工具栏区（Toolbar Spacer ) 将其 切换为浮动显示。 ② 双击浮动工具栏的标题栏可将其切换为固定工具栏， 或拖 动浮动工具栏到工具栏区将其切换为固定工具栏。
origin画图软件运用操作方法
选择"文件"->"分享"，然后选择要分享到的社交媒体平台（如 微信、QQ等）。
在分享选项中，可以选择是否公开分享、设置分享权限等。
THANKS FOR WATCHING
感谢您的观看
添加数据标签
在属性对话框中，选择“数据标签”选项 卡，添加相应的数据标签，以便显示每个 柱子的具体数值。
总结词
Origin软件提供了多种类型的柱状图，如 垂直柱状图、水平柱状图和堆叠柱状图等 ，可以满足不同数据可视化的需求。
选择数据
在数据表中选取需要绘制柱状图的数据列 。
自定义属性
双击柱状图，在弹出的属性对话框中，可 以修改柱子的颜色、宽度、透明度等属性 。
在弹出的对话框中，选择项 目类型和设置项目属性，如 项目名称、保存位置等。
点击"OK"按钮，创建一个新 的项目窗口。
数据导入
在项目窗口中，点击菜单栏的"File"选 项，选择"Import"。
在弹出的对话框中，选择数据来源和数据格 式，如Excel、CSV等。
点击"OK"按钮，将数据导入到项目 窗口中。
启动与关闭
启动Origin
双击桌面上的Origin图标或从开始菜 单中找到Origin程序并点击启动。
关闭Origin
点击Origin窗口右上角的关闭按钮， 或使用任务管理器结束Origin进程。
02 基础操作
创建新项目
打开Origin软件，点击菜单栏 的"File"选项，选择"New Project"。
3D等高线图
选择数据列，在等高线图类型中选择3D类型，即可绘制 出3D等高线图。
Origin_绘图入门教程
Origin_绘图入门教程绘图是一种向大家展示自己创造力和想法的艺术形式。
在现代世界中，我们可以通过各种方法来创作和展示我们的绘图作品，其中一种方法就是使用Origin软件。
Origin是一款功能强大的数据分析和科学绘图软件，它提供了丰富的绘图工具和功能，可以帮助用户创建各种类型的图形。
在这个绘图入门教程中，我们将探索Origin软件的基本绘图功能并学习如何创建原始图形。
在开始之前，确保你已经安装了Origin软件并熟悉了它的界面。
1. 打开Origin软件并选择一个数据文件。
在Origin的工具栏中，找到并点击“文件”菜单，然后选择“打开”。
浏览你的计算机并选择一个数据文件，点击“打开”按钮。
2. 选择绘制图形的数据列。
在Origin的工作区中，找到数据列列表，选择你要绘制的数据列。
你可以使用鼠标单击来选择单个列，或按住Ctrl键并单击来选择多个列。
3. 选择绘图类型。
在Origin的菜单栏中，找到并点击“绘图”菜单，然后选择“图表类型”。
弹出一个菜单，你可以在这里选择你要创建的图表类型。
例如，柱状图、折线图、散点图等。
5. 添加图形元素。
除了图表本身，你还可以在Origin中添加各种图形元素来增强你的图表。
例如，你可以在图表上添加箭头、文本框、亮点等。
6. 调整图形样式。
Origin提供了丰富的绘图样式和颜色设置。
你可以通过点击图表元素来选择它们，并在右侧的属性窗口中更改它们的样式和颜色。
7. 导出图形。
当你完成了绘图工作并准备好展示时，你可以将图形导出为图片或其他格式。
在Origin的菜单栏中，找到并点击“文件”菜单，然后选择“另存为图片”或“导出为其他格式”。
Origin 85绘图及数据分析(2)资料
山东农业大学化学与材料科学学院 朱树华
2020/9/17
如果要继续添加函数， 单击函数图窗口上的【New Function 】 按钮， 然后重复步骤②和③ 即可， 如添加余弦函数和公式" (sin(x)+cos(x))^2" 后的结果如图所示
山东农业大学化学与材料科学学院 朱树华
2020/9/17
2020/9/17
利用【Plot Setup】绘制含误差棒图形
在前面的绘制含误差棒图的过程中， 需要先在工作表中将C 列 设置为误差列: 而利用【Plot Setup 】绘制时并不需要C 列在工 作表中的列类型。 示例准备: 导入Curve Fitting 文件中的Gaussian.dat 文件数据。
单击函数图窗口上的【Polar 】按钮， 可将笛卡尔 ( Cartesian ) 坐标系转换为极( Polar )坐标系， 结果如图所示
单击极( Polar) 坐标系函数图窗口上的【Cartesian 】按钮，
可将其山东转农业换大为学化笛学与卡材料尔科(学C学院ar朱te树s华ian )坐标系。
2020/9/17
图形设置( Plot Setup) 通过【Plot Setup】对话框实现。
山东农业大学化学与材料科学学院 朱树华
2020/9/17
打开( Plot Setup) 对话框
① 单击2D Graphs 工具栏上的【Template Library 】打开 【Template Library 】对话框。
绘制含数据标签( Label ) 图
如果需要在图形数据上加注标签( 如数值或其他标识等) ， 则 需要绘制含数据标签图形。
数据要求: 用于作图的数据包含Y 列和标签列。
Origin8.5入门教程
改变工具栏位置的方法是直接拖动工具栏从初始拖动到目 的位置。
2020/3/20
改变工具栏位置
2020/3/20
项目管理器( Project Explorer )
显示或隐藏项目管理器 单击菜单命令【View 】→ 【Project Explorer 】或Standard 工具栏上的【Project Explorer】按钮
单击菜单命令 【View 】→ 【Code Builder】 或Standard 工具 栏上的【Code Builder 】按钮
2020/3/20
Origin 子窗口
Origin 工作簿( Workbook )
一个工作簿中可以包 含多个作表。一个工 作表中又可包含多个 不同属性( X 、Y、Z、 Label 和Error 列等) 的数据列( Column ) 。
设置列类型
设置列为X列
选中要设置为X 列的列。单击菜单命令【Column 】→ 【Set as X】或Column 工具栏上的【Set as X 】按钮
设置前
设置后
2020/3/20
设置列为Y列
设置列为Z列 设置列为误差（Error Bar）列 设置列为标签（Label）列
快速设置整个工作表列类型
2020/3/20
版面布局( Layout Page ) 版面布局用于组织和排列Origin 的数据、图形等， 以便打 印或输出。
记事( Notes ) 主要用于作标注、记录数据分析处理的过程等。
2020/3/20
Origin 示例数据
Origin 文件夹中的Samples 文件夹里存有大量的示例数据， 方便大家学习Origin 时使用。
历史面板
origin怎么画箱线图？origin绘制箱线图教程
origin怎么画箱线图？origin绘制箱线图教程箱线图是什么？origin箱线图怎么画？箱形图（Box-plot）⼜称为盒须图、盒式图或箱线图，是⼀种⽤作显⽰⼀组数据分散情况资料的统计图。
我们做数据分析时经常会⽤到，那么，如何⽤Origin绘制箱线图呢？接下来我们教⼤家利⽤常⽤绘图软件origin绘制箱线图的⽅法教程，需要的朋友⼀起去看看吧。
originpro(函数绘图软件) 2017 中⽂特别版(附注册机+破解安装教程)类型：辅助设计⼤⼩：956.7MB语⾔：简体中⽂时间：2017-06-13查看详情什么是箱线图？箱线图(boxplot)是由⼀个箱⼦和从箱⼦对称的两边垂直引出的两条虚线⽽形成的统计图形，⽤于直观描述数据的分布。
如图所⽰，箱线图由五个元素组成，从左到右分别为样本指标的最⼩值、四分之⼀分位数、中位数、四分之三分位数、最⼤值。
主要⽤于直观判断数据的正态性和判断数据中的异常值。
origin怎么画箱线图?导⼊数据。
例如，经试验获得三组数据，分别代表三个指标，要求绘制箱线图。
如图所⽰，将数据导⼊origin的workbook，并将三列数据都设置为y(选中该列数据，右击，在弹出的快捷菜单中选择【Set as】-【Y】)，【Long name】⾏分别为指标的名字。
绘制图形。
⿏标指针点击第⼀列列名，选中第⼀列并向右拖动⿏标指针选中全部要绘图的列。
选中好数据后，执⾏【plot】-【Statistics】-【Box Chart】，即可绘制出如图所⽰的箱线图。
箱线图美化。
(1)若图例不要，可选中，然后按delete键删除。
(2)坐标轴的设置，坐标轴的设置同柱状图的坐标轴的设置。
(3)这⾥重点讲解图形属性的设置，⿏标左键双击箱线图，出现【plot details-plot properties】对话框，该对话框包含箱体颜⾊的修改、展⽰对象的选择、箱线图的形状的设置等，具体见图。
经修改后的箱线图。
图中⿊点为均值。
origin8箱线图加均值曲线的实现
注意要后错一位哦，不知道为什么，不后错画出来的图就后错了
然后选中booke2这两列
然后再回到初始箱线图的界面：点击工具栏Gragh——add plot to layer——lineபைடு நூலகம்就可以画出来了。Over啦，最终图：
还可以把箱子去掉：plot details 里面box设为0就行
origin80画箱线图boxplot是很简单的但是要加上均值曲线让我捉摸了许久而这确实很多文献经常出现的
origin8箱线图加均值曲线的实现
Origin8.0画箱线图（boxplot）是很简单的，但是要加上均值曲线让我捉摸了许久，而这确实很多文献经常出现的。现在分享一下经验啦。
先画出一般的箱线图，如下图：
2015（更新）origin8.5使用技巧
[转载]有关origin8.5软件的一些小技巧(实时更新,其余原文地址：有关origin8.5软件的一些小技巧(实时更新,其余版本应该适用)作者：飞戈Q1：如何在已有的origin图形中添加新的对比图形？在一个图层内画两个以上的图形（坐标系不变）A1：应用layer“图层”的概念即可，在图形框左上角有一个图层编号框，如下图：右键选择“layer contents”,将available data中的新数据文件导入右侧layer contents中即可，如下图：这时图形中还未出现新图形，不急，在Graph菜单下选择New Legend,这时即可看到新图形。
Q2：如何在纵横坐标添加满足条件的单位？A2：有时候我们需要添加一些标准格式的单位，如下面的：之类，上标3和-1很容易编辑，利用即可实现，但中间的小黑点在哪里找？将光标移至m、s之间，右键选择symbol map，选择Times new Roman中的小黑点就可以了。
其余类推。
Q3：如何实现两列数相减，得到相应差值？A3：首先set new columns，出现新的列，选中这一列，右键，选择set column values，在其中将该列值定义为前面两列数据之差。
Q4：怎么求非自然数为底的幂函数A4：Origin中的自然数的幂函数很容易，用EXP函数就可以了，但是其它幂函数没有，例如：将一列数据转变为以10为底，数列为幂指数，用10^col(A)就可以了。
Q5：如何输入σ，±这样的符号添加文本，然后点击Ctrl+M，选择你所需的字符，插入就行了。
Q6：自定义公式拟和技巧origin7.0中虽然提供了强大的拟合曲线库外，但在实际使用中，你可能会发觉在所提供的曲线库中没有你想要拟合的公式。
这时你就可以使用用户自定义公式进行拟合。
过程如下：（1）打开主工具栏中analysis的non-linear curve fit....,这时会出来一个选择公式界面。
