家装电工施工规范及验收标准
家装电线施工规范
家装电线施工规范篇一:家装电工施工规范家装电工施工规范为确保施工用电及装修后用电的安全美观，便于维修，电工施工必修持证上岗，且遵守下列规范:1、电工施工前的准备:1.1电工应观察原电路是否有漏电保护装置，电源分几个回路供电的，分别是什么回路，是否有地线，电路总负荷是多少(见如何计算电路总负荷)。
1.2电工应找到电视，电话，网线的入户接线盒，且检查电线有几个回路。
1.3检查每个开关，插座是否通电，电线的载荷能力是多大，电线的布置是否分色，电源插座是否是左零右火。
2、布线管应注意以下规定:2.1管与管之间采用套管连接，套管与管间用PVC胶粘结，以防松动，管与管的对口应位于套管中心。
2.2管与户口连接时，插入深度为20?--30?。
2.3PVC管在砌墙体上开槽敷设时，PVC管距离墙面深度应不小于1.2cm，如发现敷设水泥后埋管高于墙面的，应立1即返工，并立即返工，并罚款100元/次。
2.4墙面线路改造时，当直线段长度超过15米或折弯数量超过4个时，必须增设底盒，以便电线可拉动更换。
2.5暗管在墙体内交叉，用曲弯弹簧做出长20cm的过桥弯惑通过接线盒调管(安装光板以便维修)，严禁走斜道，如发现暗管走斜线的，和未有过桥弯惑接线盒调管的，违者罚款20元/次。
2.6弯管要用专用的曲弯弹簧，禁止使用成品弯头，违者罚款20元/次。
2.7在布线套管时，同一沟槽如超过2根线管，管与管之间必须留?1.5cm的缝线，以防填充水泥或石膏时产生空鼓，违者罚款20元/次。
2.8导线在管内严禁接头，接头应在检修底盒或箱内，以便检修。
2.9管内导线的总横截面积应小于线管截面的40,，如发现单根PVC管里面同时走超过3根导线的，违者罚款50元/次。
2.10强、弱电线路不能在卫生间、厨房地面铺设，需走墙面和顶棚。
所有入墙砖墙电线采用阻燃PVC套管埋设，预制结构埋不了PVC线管的可用腊管套线后埋设，违者罚款50元/次。
2.11电线开槽时要弹墨线，走向必须要横平竖直，不可斜2走、管内电线便于更换。
装饰装修电气工程施工验收规范
步确保安全运行特制订本规范合用于建造物内 1kV 及以下配线工程施工及验收1、技术文件应齐全2、型号规格及外观质量应符合设计要求和本规范的规定1(1) 对配线工程施工有影响的模板、脚手架等应拆除，杂物应清除。
(2) 对配线工程会造成污损的建造装修工作应全部结束。
(3) 在埋有电线保护管的大型设备基础模板上，应标有测量电线保护管引出口座标和高程用的基准点或者基准线。
(4) 埋入建造物构筑物内的电线保护管支架螺栓等预埋件应在建造工程施工时预埋。
(5) 预留孔预埋件的位置和尺寸应符合设计要求预埋件应埋设坚固。
(1) 敷设在多尘或者潮湿场所的电线保护管管口及其各连接处均应密封(2) 当路线暗配时,电线保护管宜沿最近的路线敷设并应减少弯曲埋入建造物，构筑物内的电线保护管与建造物构筑物表面的距离不应小于15mm(3) 进入落地式配电箱的电线保护管罗列应整齐管口宜高出配电箱基础面50~80mm(4) 电线保护管不宜穿过设备或者建造物构筑物的基础当必须穿过时应采取保护措施(5) 电线保护管的弯曲处不应有折皱凹陷和裂缝且弯扁程度不应大于管外径的10％(6) 电线保护管的弯曲半径应符合下列规定①当路线明配时，弯曲半径不宜小于管外径6倍，当两个接线盒间惟独一个弯曲时，其弯曲半径不宜小于管外径4倍②当路线暗配时，弯曲半径不应小于管外径的6倍，当埋设于地下或者混凝土内时，其弯曲半径不应小于管外径的10 倍(1)以下情形应加装接线盒或者拉线盒(宗旨以便于穿线为宜)①管长度每超过30m 无弯曲的；②管长度每超过20m 有一个弯曲的 ;③管长度每超过15m 有二个弯曲的；④管长度每超过8m 有三个弯曲的。
(2)垂直敷设的电线保护管遇下列情况之一时应增设固定导线用的拉线盒①管内导线截面为50mm2 及以下长度每超过30m②管内导线截面为70~95mm2 长度每超过20m③管内导线截面为120~240mm2 长度每超过18m(3)安装电器的部位应设置接线盒(1)潮湿场所和直埋于地下的电线保护管应采用厚壁钢管或者防液型可挠金属电线保护管干燥场所的电线保护管宜采用薄壁钢管或者可挠金属电线保护管 (2)钢管的内壁外壁均应作防腐处理当埋设于混凝土内时钢管外壁可不作防腐处理直埋于土层内的钢管外壁应涂两度沥青采用镀锌钢管时锌层剥落处应涂防腐漆设计有特殊要求时应按设计规定进行防腐处理 (3)钢管不应有折扁和裂缝管内应无铁屑及毛刺切断口应平整管口应光滑(4)钢管的连接应符合下列要求①采用罗纹连接时管端罗纹长度不应小于管接头长度的1/2 连接后其罗纹宜外露2~3 扣罗纹表面应光滑无缺损②采用套管连接时套管长度宜为管外径的1.5~3 倍管与管的对口处应位于套管的中心套管采用焊接连接时焊缝应坚固严密采用紧定螺钉连接时螺钉应拧紧在振动的场所紧定螺钉应有防松动措施③镀锌钢管和薄壁钢管应采用罗纹连接或者套管紧定螺钉连接不应采用熔焊连接④钢管连接处的管内表面应平整光滑(5)钢管与盒(箱)或者设备的连接应符合下列要求①暗配的黑色钢管与盒(箱)连接可采用焊接连接管口宜高出盒(箱)内壁3 5mm且焊后应补涂防腐漆明配钢管或者暗配的镀锌钢管与盒(箱) 连接应采用锁紧螺母或者护圈帽固定用锁紧螺母固定的管端罗纹宜外露锁紧螺母2~3扣②当钢管与设备直接连接时应将钢管敷设到设备的接线盒内③当钢管与设备间接连接时对室内干燥场所钢管端部宜增设电线保护软管或者可挠金属电线保护管后引入设备的接线 盒内且钢管管口应包扎密切对室外或者室内潮湿场所钢管端 部应增设防水弯头导线应加套保护软管经弯成滴水弧状后 再引入设备的接线盒 ④与设备连接的钢管管口与地面的距离宜大于200mm(6)钢管的接地连接应符合下列要求①当黑色钢管采用罗纹连接时连接处的两端应焊接跨接接 地线或者采用专用接地线卡跨接②镀锌钢管或者可挠金属电线保护管的跨接接地线宜采用专 用接地线卡跨接不应采用熔焊连接(7)明配钢管应罗列整齐固定点间距应均匀钢管管卡间的最大 距离应符合表2。
电工施工规范及验收标准
一、电工施工规范及验收标准进行各种线路移位改造时应首先确定线路终端插座的位置并在墙面标画出准确的位置和尺寸,然后向就近的同类插座引线,引线的方法是:如果插座在墙的上部,在墙面垂直向上开槽,至墙的顶部安装,装饰角线的安装线内,如果是在墙的下部,垂直向下开槽至安装踢脚板的底部。
槽深15毫米左右,将电线导线装入护线套管,卧入墙面槽内用水泥砂浆抹平,使之固定在墙内。
如果原插座保留,则重新安装在原位置上,如果不保留,则应用砖块填堵后,用水泥砂浆抹平。
沿地面的导线,在安装踢脚板时卧于踢脚板的底部内侧,沿顶角的导线,在安装装饰线时隐蔽在装饰角线的内部、电路改造工程的施工规范,开槽深度应一致.槽线顶直,应先在墙面弹出控制线后,再用云石机切割墙面,人工开槽。
线路安装时必须加护线套管.套管连接应紧密、平顺,直角拐角处应将角内侧切开,切口一侧切圆弧形接口后,折弯安装。
导线装入套管后,应使用导线固定夹子,先固定在墙内及墙面后再抹灰隐蔽或用踢脚板、装饰角线隐蔽。
插座盒的安装应先在墙面开出洞孔,导线插入线盒后,线盒卧入洞孔固定,将导线与面板固定,并将面板固定在线盒上。
安装电源开关的方法与插座盒的方法一致。
电线应使用铜线，并按用电容量进行配置。
不可太细。
建议空调的线径用4平方毫米电线；插座用2.5平方毫米电线；普通照明灯具用1.5平方毫米电线。
电线布线时除穿过空心楼板外，必须穿管；不同电压的电线如照明线和电话、电视线不可穿在同一管内；电源插座面板应是左边零线、右边相线、上边地线，不可接错；零线、相线、地线应用不同颜色的电线。
布线应用暗管布线施工电气布线时，暗管铺设需用管，明线铺设必须使用线槽。
施工时避免因剔凿造成墙面裂缝，破坏墙体结构。
敷设时应视管内所穿导线数量的多少而变化，同一管内，不宜超过四根，禁止导线将管内空间全部占满。
空调、照明、插座应分路控制，一般至少四路。
照明走一路、空调走一路、插座走三至四路。
这样做的好处是，一旦某一线路发生短路或其他问题时，停电的范围小，不会影响其他几路的正常工作。

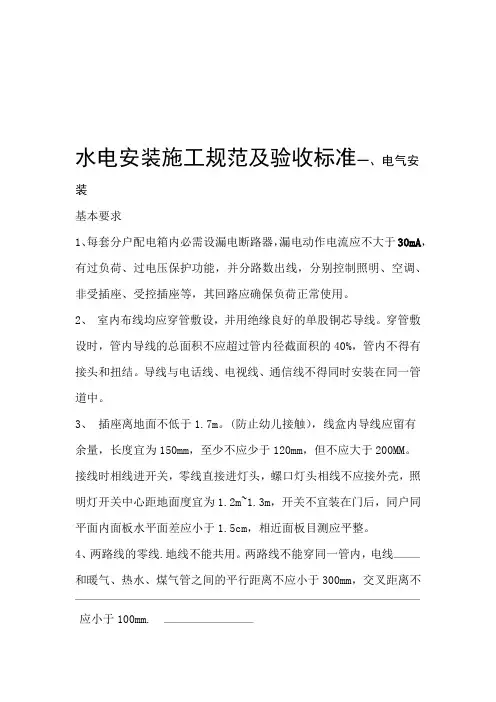

水电安装施工规范及验收标准
水电安装施工规范及验收标准一、电气安装基本要求1、每套分户配电箱内必需设漏电断路器，漏电动作电流应不大于30mA，有过负荷、过电压保护功能，并分路数出线，分别控制照明、空调、非受插座、受控插座等，其回路应确保负荷正常使用。
2、室内布线均应穿管敷设，并用绝缘良好的单股铜芯导线。
穿管敷设时，管内导线的总面积不应超过管内径截面积的40%，管内不得有接头和扭结。
导线与电话线、电视线、通信线不得同时安装在同一管道中。
3、插座离地面不低于1.7m。
(防止幼儿接触），线盒内导线应留有余量，长度宜为150mm，至少不应少于120mm，但不应大于200MM。
接线时相线进开关，零线直接进灯头，螺口灯头相线不应接外壳，照明灯开关中心距地面度宜为1.2m~1.3m，开关不宜装在门后，同户同平面内面板水平面差应小于1.5cm，相近面板目测应平整。
4、两路线的零线.地线不能共用。
两路线不能穿同一管内，电线和暖气、热水、煤气管之间的平行距离不应小于300mm，交叉距离不应小于100mm.二、强电系统施工的技术施工要求1、布线的原则：横平竖直.使用专用PVC阻燃型电线管，线管在线槽中必须固定，线盒与线管相接时应使用锁母，直管每隔80公分公分使用一个管卡。
20使用一个管卡，拐角处每隔．2、插座在墙的上部，在墙面垂直向上开槽，至墙的顶部安装装饰角线的安装线内，如果是在墙的下部，垂直向下开槽至安装踢脚板的底部，开槽深度应一致，槽线及顶直应先在墙面弹出控制线后，再用切割机切割墙面，用机器开槽。
3、使用PVC管，需弯管时,须用弹簧在现场折弯，不得使用90度弯头及三通，线路安装时必须加装护线套管，套管边接应紧密.平直.平顺.直角拐角处应将角内侧切开，切口一侧切圆弧形接口后，折弯安装。
4、导线装入套管后，应使用导线固定工具，先固定在墙面及墙内后，再抹灰隐蔽 .5、严禁线管直接铺设在复合板下面，在实木地板下的线管必须有加固措施。
6、严禁线管铺设在厨房.卫生间地面上，防止水渗入线管内。
家装施工规范及验收标准
家装施工规范及验收标准电工施工规范及验收标准1、在进行线路移位改造时，首先需要确定线路终端插座的位置，并在墙面上标出准确的位置和尺寸。
然后，将线路引线连接到最近的同类插座上。
引线的方法如下：如果插座在墙的上部，需要在墙面垂直向上开槽，直至墙的顶部，然后安装装饰角线的安装线。
如果插座在墙的下部，需要垂直向下开槽，直至安装踢脚板的底部。
槽的深度约为20毫米，将电线导线放入护线套管中，然后放入墙面槽内，使用石膏加点固定，每50毫米加一个固定点，以便进行验收测量。
如果原插座需要保留，则重新安装在原位置上。
如果不保留，则应用砖块填堵后，用石膏抹平。
沿地面的导线，在安装踢脚板时，应放在踢脚板的底部内侧。
沿顶角的导线，在安装装饰线时，应隐藏在装饰角线的内部。
2、进行电路改造工程时，开槽的深度应保持一致，槽线应保持直线。
在开槽之前，先在墙面上弹出控制线，然后使用云石机切割墙面，再进行人工开槽。
线路安装时，必须使用护线套管，并且套管连接应紧密、平顺。
三通、弯头和直接连接处需要使用胶粘合。
在直角拐角处，应将角内侧切开，一侧切成圆弧形接口后，进行折弯安装。
将导线放入套管后，应使用导线固定夹子，先固定在墙内和墙面上，然后进行抹灰隐蔽或使用踢脚板、装饰角线进行隐蔽。
插座盒的安装方法与线盒的安装方法相同。
3、立式空调的线径应使用4平方毫米的电线，挂式空调应使用2.5平方毫米的电线。
插座应使用2.5平方毫米的电线，照明电路主线应使用2.5平方毫米的电线，普通照明灯具应使用1.5平方毫米的电线。
电线布线时，除了穿过空心楼板外，必须使用穿管方式。
不同电压的电线，如照明线和电话、电视线，不可穿在同一管内。
电源插座面板应按照左边零线、右边相线、上边地线的顺序安装，不可接错。
强电插座应遵守左火右接地的原则，电线应分色，兰色为零线，双色线为接地线。
其他颜色均可作为火线。
所有插座必须有接地线。
4、所有线管必须连接到进线盒上，全结构部位可以采用绝缘管，灯头线可以采用波纹管，其他部位必须采用PVC线管。

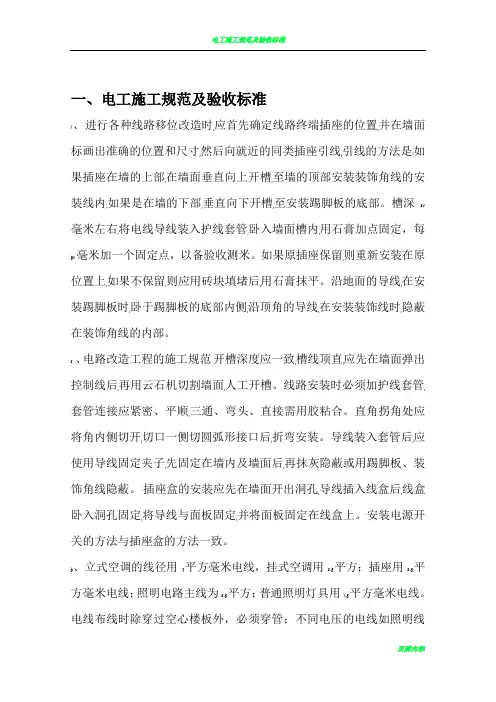

家装施工规范及验收标准59171
一、电工施工规范及验收标准1、进行各种线路移位改造时,应首先确定线路终端插座的位置,并在墙面标画出准确的位置和尺寸,然后向就近的同类插座引线,引线的方法是:如果插座在墙的上部,在墙面垂直向上开槽,至墙的顶部安装装饰角线的安装线内;如果是在墙的下部,垂直向下开槽,至安装踢脚板的底部。
槽深20毫米左右,将电线导线装入护线套管,卧入墙面槽内,用石膏加点固定，每50毫米加一个固定点，以备验收测米。
如果原插座保留,则重新安装在原位置上,如果不保留,则应用砖块填堵后,用石膏抹平。
沿地面的导线,在安装踢脚板时,卧于踢脚板的底部内侧,沿顶角的导线,在安装装饰线时,隐蔽在装饰角线的内部。
2 、电路改造工程的施工规范开槽深度应一致,槽线顶直,应先在墙面弹出控制线后,再用云石机切割墙面,人工开槽。
线路安装时必须加护线套管,套管连接应紧密、平顺,三通、弯头、直接需用胶粘合。
直角拐角处应将角内侧切开,切口一侧切圆弧形接口后,折弯安装。
导线装入套管后,应使用导线固定夹子,先固定在墙内及墙面后,再抹灰隐蔽或用踢脚板、装饰角线隐蔽。
插座盒的安装应先在墙面开出洞孔,导线插入线盒后,线盒卧入洞孔固定,将导线与面板固定,并将面板固定在线盒上。
安装电源开关的方法与插座盒的方法一致。
3、立式空调的线径用4平方毫米电线，挂式空调用2.5平方；插座用2.5平方毫米电线；照明电路主线为2.5平方；普通照明灯具用1.5平方毫米电线。
电线布线时除穿过空心楼板外，必须穿管；不同电压的电线如照明线和电话、电视线不可穿在同一管内；电源插座面板应是左边零线、右边相线、上边地线，不可接错；强电插座应遵守左火右接地原则，电线应分色，兰色为零线，双色线为接地线。
其它颜色均可做火线，所有插座必须有接地线。
4、所有线管必须进线盒，全结构部位可以采用绝缘管，灯头线可采用波纹管，其它部位必须采用PVC线管，所有线路除插座灯头外不得有裸露现象。
敷设时应视管内所穿导线数量的多少而变化，同一管内，不宜超过四根，禁止导线将管内空间全部占满。
家装装修各工种验收标准
家装装修各工种验收标准家装装修是一个综合性的工程，需要对各种工种进行验收。
在验收过程中，需要严格按照各项标准来进行评定，以确保工程质量和安全。
本文将从水电工程、泥工程、木工程、油漆工程、软装饰及环境卫生等方面详细介绍各工种的验收标准。
一、水电工程验收标准1.管道铺设：管道应按照设计要求进行铺设，管道应保持平直，无歪斜、变形和损坏现象，管道连接部位应牢固，无漏水现象。
2.线路布置：电线布置应符合相关规范要求，电线应整齐、规范及牢固，线路布置应美观、合理，电线距离地面高度应符合规范要求。
3.电器设备安装：各类电器设备应按照相关规范要求进行安装，设备应牢固稳定，电器设备的线路接头应接触良好，无松动或者脱落现象，电器设备应符合国家强制性产品认证要求。
二、泥工程验收标准1.墙面处理：墙面应平整光滑，无裂缝、凹凸等现象，石膏线组角线应垂直、水平，无偏差。
2.地面处理：地面应平整、坚实、无开裂、起翘等现象，地砖或者木地板应规整、牢固，地砖与地砖之间的缝隙应均匀、美观。
3.天花板处理：天花板应平整、无凹凸、开裂，吊顶结构应牢固、安全，吊顶灯具应安装合理、美观。
三、木工程验收标准1.木制品安装：各类木制品应安装牢固，结构合理，木制品应美观、无破损、开裂等现象。
2.定制家具：定制家具应符合设计要求，结构稳定，外观美观、无划痕、开裂等现象，所有配件应安装齐全、牢固。
3.地板安装：地板应安装牢固、平整、无缝隙，地板颜色应一致，木地板与墙面线条应平整、美观。
四、油漆工程验收标准1.基面处理：基面应干净、平整、无裂缝、凹凸等现象，基面应进行防潮处理，确保油漆附着力。
2.涂料施工：油漆颜色应一致、光泽度均匀，涂料应平整、无流坠、起鼓等现象。
3.玻璃安装：玻璃安装牢固、无松动、裂纹，玻璃边缘应光滑无毛刺，安装位置应准确。
五、软装饰验收标准1.家具摆放：家具应摆放整齐、合理，家具与空间的协调性、色彩搭配应符合设计要求。
2.软装饰品摆放：软装饰品应摆放位置合理、美观，软装饰品应整洁、无污渍、划痕等现象。
电工施工规范及验收标准
电工施工规范及验收标准一、电工施工规范及验收标准进行各种线路移位改造时应首先确定线路终端插座的位置并在墙面标画出准确的位置和尺寸,然后向就近的同类插座引线,引线的方法是:如果插座在墙的上部,在墙面垂直向上开槽,至墙的顶部安装,装饰角线的安装线内,如果是在墙的下部,垂直向下开槽至安装踢脚板的底部。
槽深15毫米左右,将电线导线装入护线套管,卧入墙面槽内用水泥砂浆抹平,使之固定在墙内。
如果原插座保留,则重新安装在原位置上,如果不保留,则应用砖块填堵后,用水泥砂浆抹平。
沿地面的导线,在安装踢脚板时卧于踢脚板的底部内侧,沿顶角的导线,在安装装饰线时隐蔽在装饰角线的内部、电路改造工程的施工规范,开槽深度应一致.槽线顶直,应先在墙面弹出控制线后,再用云石机切割墙面,人工开槽。
线路安装时必须加护线套管.套管连接应紧密、平顺,直角拐角处应将角内侧切开,切口一侧切圆弧形接口后,折弯安装。
导线装入套管后,应使用导线固定夹子,先固定在墙内及墙面后再抹灰隐蔽或用踢脚板、装饰角线隐蔽。
插座盒的安装应先在墙面开出洞孔,导线插入线盒后,线盒卧入洞孔固定,将导线与面板固定,并将面板固定在线盒上。
安装电源开关的方法与插座盒的方法一致。
电线应使用铜线，并按用电容量进行配置。
不可太细。
建议空调的线径用4平方毫米电线；插座用2.5平方毫米电线；普通照明灯具用1.5平方毫米电线。
电线布线时除穿过空心楼板外，必须穿管；不同电压的电线如照明线和电话、电视线不可穿在同一管内；电源插座面板应是左边零线、右边相线、上边地线，不可接错；零线、相线、地线应用不同颜色的电线。
布线应用暗管布线施工电气布线时，暗管铺设需用管，明线铺设必须使用线槽。
施工时避免因剔凿造成墙面裂缝，破坏墙体结构。
敷设时应视管内所穿导线数量的多少而变化，同一管内，不宜超过四根，禁止导线将管内空间全部占满。
空调、照明、插座应分路控制，一般至少四路。
照明走一路、空调走一路、插座走三至四路。
家装水电施工要点与验收规范标准
家装水电施工要点及验收规电气：(1)基本要求1.1 每户应设置分户配电箱，配电箱应设漏电断路器，漏电动作电流应不大于30mA，有过负荷、过电压保护功能，并分数路出线，分别控制照明、空调、插座等，其回路应确保负荷正常使用。
1.2 导线的敷设应按装饰设计规定进行施工，线路的短路保护、过负荷保护、导线截面的选择、低压电气的安装应按国家现行标准和市有关规定进行。
1.3 室布线除通过空心楼板外均应穿管敷设，并采用绝缘良好的单股铜芯导线。
穿管敷设时，管导线的总截面积不应超过管径截面积的40％，管不得有接头和扭结。
导线与线、闭路电视线、通信线等不得安装在同一管道中。
1.4 照明及电热负荷线径截面的选择应使导线的安全载流量不大于该分路所有电器的额定电流之和，各分路线的容量不允许超过进户线的容量。
1.5 接地保护应可靠，导线间和导线对地间的绝缘电阻值应大于0.5MΩ。
1.6 进户的PVC塑料导线管的管壁厚度应不小于1.2mm。
1.7 电暖器安装不得使用普通插座，不得直接安装在可燃构件上。
卫生间插座宜选用防溅式。
1.8 插座离地面应不低于350mm---500mm(地面高度视地面铺设的材料而定)。
线盒导线应留有余量，长度宜为150mm。
接线时相线进开关，零线直接进灯头，螺口灯头相线不应接外壳，照明灯开蛘距地高度宜为1.3mm，开关不宜装门后。
1.7 吊平顶的电气配管，应按明配管的要求，不得将配管固定在平顶的吊架或龙骨上。
灯头盒、接线盒的设置应便于检修，并加盖板。
使用软管接到灯位的，其长度不应超过1m。
软管两端应用专用接头与接线盒、灯具连接牢固。
金属软管本身应做接地保护。
各种强、弱电的导线均不得在吊平顶出现裸露。
(2)验收要求和方法2.1 工程竣工后应向业主提供线路走向位置尺寸图，并按上述要求逐一进行验收，需隐蔽的电气线路应在业主验收合格后方可进行隐蔽作业。
2.2 面向电源插座的相线和零线位置为右相左零，有接地孔的插座，其地线插孔应为上方位置，接地应可靠。
家装施工规范及验收标准
一、砌墙施工规范及验收标准1、墙体尽量靠梁边砌，如果没在梁下离梁就在一片砖的位置则应在梁底补平至墙面。
2、砌墙放样应该考虑与四周方正，主要客厅要抱方。
3、砌墙处应把灰尘冲洗干净，保证水泥与原墙地面接触闹靠。
4、新墙与旧墙应打膨胀螺丝或用钢筋加固。
（一道墙至少3个）5、卧室门洞预留（2250*920），卫生间门洞（2250*820）推拉门洞高度预留2300。
6、卫生间与卧室隔墙尽量用12分墙。
1、中央空调外机用6平方线，热泵外机4平方线，室内空调柜机4平方线，室内挂机2.5平方线，厨房插座总线4平方线（特殊情况除外）。
2、所有线管必须进线盒。
强弱电不得用同一条管，需用不同颜色分开。
3、插座开关面板：同一标高的插座底盒高300mm，所有开关面板底盒标高1300mm（特殊要求除外），房间床头开关底盒标高700mm，床头两边距离2150mm，厨房插座底盒标高1000mm。
4、电管与电管接头处用胶水固定，预防水渗入。
5、卧室主灯用三联控制。
门口及左右床头。
左三（空调、插座、开关）右三（开关、插座、电脑）。
左右开关按1.8米床相距2160mm。
6、空调挂机钻孔离地2280mm，插座离地2350mm，排水2250mm（无吊顶情况需提高100mm），安放位置靠侧面墙200mm，插座在上，排水在下。
7、卫生间及阳台不用保温管。
厨房洗菜池排水尽量用75pvc管。
8、阳台地漏洗衣池及洗衣机不可用同一条排水管，地漏需接有存水弯。
9、水路开槽布管接头必须牢固，做闭水试验，检查是是否有渗水现象，如有问题须立即解决。
卫生间及阳台开槽处需刷堵漏王，补好水泥后做蓄水实验。
10、所有外墙位置转孔要及时补好，用泡沫胶打满。
11、退场前检查地漏下水畅通无阻，现场垃圾清理堆放交付下个班组。
1、在施工时确保所有地漏下水畅通无阻，如有阻塞，一经发现后果自负。
2、铺贴墙地砖需放样确认铺贴是否美观，不补小于5公分以内。
3、墙地砖与基层应粘结牢固。
装饰装修电气工程施工验收规范
装饰装修电⽓⼯程施⼯验收规范电⽓⼯程施⼯验收规范⽬的:为保证电⽓装置配线⼯程的施⼯质量促进技术进步确保安全运⾏特制订本规范适⽤范围:适⽤于建筑物内1kV及以下配线⼯程施⼯及验收⼀、到货验收1、技术⽂件应齐全2、型号规格及外观质量应符合设计要求与本规范的规定⼆、安装验收1、安装环境标准(1) 对配线⼯程施⼯有影响的模板、脚⼿架等应拆除,杂物应清除。
(2) 对配线⼯程会造成污损的建筑装修⼯作应全部结束。
(3) 在埋有电线保护管的⼤型设备基础模板上,应标有测量电线保护管引出⼝座标与⾼程⽤的基准点或基准线。
(4) 埋⼊建筑物构筑物内的电线保护管⽀架螺栓等预埋件应在建筑⼯程施⼯时预埋。
(5) 预留孔预埋件的位置与尺⼨应符合设计要求预埋件应埋设牢固。
2、配管(1) 敷设在多尘或潮湿场所的电线保护管管⼝及其各连接处均应密封(2) 当线路暗配时,电线保护管宜沿最近的路线敷设并应减少弯曲埋⼊建筑物,构筑物内的电线保护管与建筑物构筑物表⾯的距离不应⼩于15mm(3) 进⼊落地式配电箱的电线保护管排列应整齐管⼝宜⾼出配电箱基础⾯50~80mm(4) 电线保护管不宜穿过设备或建筑物构筑物的基础当必须穿过时应采取保护措施(5) 电线保护管的弯曲处不应有折皱凹陷与裂缝且弯扁程度不应⼤于管外径的10%(6) 电线保护管的弯曲半径应符合下列规定①当线路明配时,弯曲半径不宜⼩于管外径6倍,当两个接线盒间只有⼀个弯曲时,其弯曲半径不宜⼩于管外径4倍②当线路暗配时,弯曲半径不应⼩于管外径的6倍,当埋设于地下或混凝⼟内时,其弯曲半径不应⼩于管外径的10 倍3、接线盒或拉线盒的设置及位置要求(1)以下情形应加装接线盒或拉线盒(宗旨以便于穿线为宜)①管长度每超过30m ⽆弯曲的;②管长度每超过20m 有⼀个弯曲的;③管长度每超过15m 有⼆个弯曲的;④管长度每超过8m 有三个弯曲的。
(2)垂直敷设的电线保护管遇下列情况之⼀时应增设固定导线⽤的拉线盒①管内导线截⾯为50mm2 及以下长度每超过30m②管内导线截⾯为70~95mm2 长度每超过20m③管内导线截⾯为120~240mm2 长度每超过18m(3)安装电器的部位应设置接线盒6、钢管敷设(1)潮湿场所与直埋于地下的电线保护管应采⽤厚壁钢管或防液型可挠⾦属电线保护管⼲燥场所的电线保护管宜采⽤薄壁钢管或可挠⾦属电线保护管(2)钢管的内壁外壁均应作防腐处理当埋设于混凝⼟内时钢管外壁可不作防腐处理直埋于⼟层内的钢管外壁应涂两度沥青采⽤镀锌钢管时锌层剥落处应涂防腐漆设计有特殊要求时应按设计规定进⾏防腐处理(3)钢管不应有折扁与裂缝管内应⽆铁屑及⽑刺切断⼝应平整管⼝应光滑(4)钢管的连接应符合下列要求①采⽤螺纹连接时管端螺纹长度不应⼩于管接头长度的1/2连接后其螺纹宜外露2~3 扣螺纹表⾯应光滑⽆缺损②采⽤套管连接时套管长度宜为管外径的1、5~3 倍管与管的对⼝处应位于套管的中⼼套管采⽤焊接连接时焊缝应牢固严密采⽤紧定螺钉连接时螺钉应拧紧在振动的场所紧定螺钉应有防松动措施③镀锌钢管与薄壁钢管应采⽤螺纹连接或套管紧定螺钉连接不应采⽤熔焊连接④钢管连接处的管内表⾯应平整光滑(5)钢管与盒(箱)或设备的连接应符合下列要求①暗配的⿊⾊钢管与盒(箱)连接可采⽤焊接连接管⼝宜⾼出盒(箱)内壁3 5mm且焊后应补涂防腐漆明配钢管或暗配的镀锌钢管与盒(箱)连接应采⽤锁紧螺母或护圈帽固定⽤锁紧螺母固定的管端螺纹宜外露锁紧螺母2~3扣②当钢管与设备直接连接时应将钢管敷设到设备的接线盒内③当钢管与设备间接连接时对室内⼲燥场所钢管端部宜增设电线保护软管或可挠⾦属电线保护管后引⼊设备的接线盒内且钢管管⼝应包扎紧密对室外或室内潮湿场所钢管端部应增设防⽔弯头导线应加套保护软管经弯成滴⽔弧状后再引⼊设备的接线盒④与设备连接的钢管管⼝与地⾯的距离宜⼤于200mm(6)钢管的接地连接应符合下列要求①当⿊⾊钢管采⽤螺纹连接时连接处的两端应焊接跨接接地线或采⽤专⽤接地线卡跨接②镀锌钢管或可挠⾦属电线保护管的跨接接地线宜采⽤专⽤接地线卡跨接不应采⽤熔焊连接(7)明配钢管应排列整齐固定点间距应均匀钢管管卡间的最⼤距离应符合表2、2、8 的规定管卡与终端弯头中点电⽓器具或盒(箱)边缘的距离宜为150~500mm 表2、2、8 钢管管卡间的最⼤距离7、⾦属软管敷设(1)钢管与电⽓设备器具间的电线保护管宜采⽤⾦属软管或可挠⾦属电线保护管⾦属软管的长度不宜⼤于2m(2)⾦属软管应敷设在不易受机械损伤的⼲燥场所且不应直埋于地下或混凝⼟中当在潮湿等特殊场所使⽤⾦属软管时应采⽤带有⾮⾦属护套且附配套连接器件的防液型⾦属软管其护套应经过阻燃处理(3)⾦属软管不应退绞松散中间不应有接头与设备器具连接时应采⽤专⽤接头连接处应密封可靠防液型⾦属软管的连接处应密封良好(4)⾦属软管应可靠接地且不得作为电⽓设备的接地导体(5)⾦属软管的安装应符合下列要求①弯曲半径不应⼩于软管外径的6 倍②固定点间距不应⼤于1m 管卡与终端弯头中点的距离宜为300mm③与嵌⼊式灯具或类似器具连接的⾦属软管其末端的固定管卡宜安装在⾃灯具器具边缘起沿软管长度的1m 处8、塑料管敷设(1)保护电线⽤的塑料管及其配件必须由阻燃处理的材料制成塑料管外壁应有间距不⼤于1m的连续阻燃标记与制造⼚标(2)塑料管不应敷设在⾼温与易受机械损伤的场所(3)塑料管管⼝应平整光滑管与管管与盒(箱)等器件应采⽤插⼊法连接,连接处结合⾯应涂专⽤胶合剂接⼝应牢固密封并应符合下列要求①管与管之间采⽤套管连接时套管长度宜为管外径的1、5-3倍,管与管的对⼝处应位于套管的中⼼②管与器件连接时插⼊深度宜为管外径的1、1~1、8 倍(4)硬塑料管沿建筑物构筑物表⾯敷设时应按设计规定装设温度补偿装置(5)明配硬塑料管在穿过楼板易受机械损伤的地⽅应采⽤钢管保护其保护⾼度距楼板表⾯的距离不应⼩于500mm(6)直埋于地下或楼板内的硬塑料管在露出地⾯易受机械损伤的⼀段应采取保护措施(7)塑料管直埋于现浇混凝⼟内在浇捣混凝⼟时应采取防⽌塑料管发⽣机械损伤的措施(8)塑料管及其配件的敷设安装与煨弯制作均应在原材料规定的允许环境温度下进⾏其温度不宜低于-15(9)塑料管在砖砌墙体上剔槽敷设时应采⽤强度等级不⼩于M10的⽔泥砂浆抹⾯保护保护层厚度不应⼩于15mm(10)明配硬塑料管应排列整齐固定点间距应均匀管卡间最⼤距离应符合表2、8、10的规定管卡与终端转弯中点电⽓器具或盒(箱)边缘的距离为150~500mm表2、8、10 硬塑料管管卡间最⼤距离(m)(11)形式敷设半硬塑料管或波纹管宜减少弯曲当直线段长度超过15m 或直⾓弯超过三个时应增设接线盒9、配线(1)配线所采⽤的导线型号规格应符合设计规定当设计⽆规定时不同敷设⽅式导线线芯的最⼩截⾯应符合本规范附录B 的规定(2)配线的布置应符合设计的规定当设计⽆规定时室外绝缘导线与建筑物构筑物之间的最⼩距离应符合本规范附录C 的要求室内室外绝缘导线之间的最⼩距离应符合本规范;(3)导线的连接时,且设计⽆特殊规定导线的芯线应采⽤焊接压板压接或套管连接;(4)导线与设备器具的连接应符合下列要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
家装电工施工规范及验收标准
一、家装电工施工规范及验收标准：
1、施工前检查原线路的布施及通断情况，原有电气设施的安装位置，外观完好率，运转使用是否正常。
2、根据设计、客户施工要求及使用功能，计算出各房间电气设备功率，配备相应负荷的电线，开出材料计划单。
3、所有线路开槽横平竖直，线管敷设低于墙面5mm。
严禁裸线直接敷设于墙体，所有接头部位应设在盒内，并用锡焊焊接。
4、强弱线分开穿管，不得穿于同一根管内，弱电线路预埋部位必须使用整线，接头部位留检修孔。
5、强电线路接头部位有封蔽于墙体的部位，必须搭接牢固，先用锡焊焊接，再用绝缘、防水胶布包好，并在外层采用其它保护措施。
完工后在线路图上标明具**置，以便检修。
6、所有线管必须进线盒，全结构部位可以采用绝缘管，灯头线可采用波纹管，其它部位必须采用PVC线管，所有线路除插座灯头外不得有裸露现象。
7、强电插座应遵守左火右接地原则，电线应分色，兰色为零线，双色线为接地线。
其它颜色均可做火线，所有插座必须有接地线。
同一线管内最多不得超过四根线。
8、插座开关面板：同一标高的插座开关面板高低差正负3mm，并列面板高低差正负0.5mm，所有开关面板小口标高1300mm（特殊要求除外）
（正负3mm），面板低斜小于1mm，厨房用防水插座标高不小于900mm。
9、灯具电器安装位置正确牢固，外观美观。
吊灯应采用膨胀螺栓固定，中小型吸顶灯采用膨胀管固定，需开孔灯具用开孔器开孔，开孔尺寸适合，所有安装灯具灯孔在油工施工前开出来。
10、路施工完工后绘制出平面布置图和线路走向图，一式两份，交公司、客户各一份。
11、木工基层完工后对所有线路进行检查，电气灯具安装前对线路复查。
12、所有线路布设完毕，经质检客户验收合格方可隐蔽，粉嵌时必须做湿水处理，粉嵌部位不得高于原墙面，每个房间预留一个施工用灯源和插座。
13、施工中不得带电作业。
灯具、电器未安装前，检查数量，开箱完好率，配件是否齐全，详读产品说明书。
14、空调专线为4平方米。
插座主线为4平方米，分支线为2.5平方米。
照明电路主线为2.5平方米，分支线为1.5平方米。
.
二、装潢中的电器布线装潢总是以隐蔽工程的电器布线和布水管为先锋，实践经验中指出对布线中关于电器及信号线的问题提一些建议，供大家参考。
1．弱电线的布线原则:
目前家中的弱电线的种类有：电话线、电脑网络线、有
号线和音响线。
弱电线由于其信号电压低，如与电源线并行布线，易受220V电源线的电压干扰。
因此，弱电线的走线必须避开电源线．两者距离应在20cm以上，它们的插座间也应相距20cm以上，插座下边线
距地面约30cm。
一般来说，这些弱电线应布置在房顶、墙壁或地板下。
在地板下布线，为了防止湿气和其它环境因素的影响，这些线的外面都要加上牢固的无接头套管。
如有接头，必须进行密封处理。
2．电线质量检查;
3．电视天线线路、电话线路分别走套管。
温馨提示：尽可能地减少不必要的接头、使用合适的线管，都是线路施工时应该注意的。
.
三、电路安装工艺要求：
1、电路安装时，必须用有合格证书的产品材料。
2、三线制安装必须用三种不同色标。
原则上，红色、黄色、兰色、为火线色标。
兰色、绿色、白色为零线色标，黑色，黄绿彩线为接地色标。
3、所有导线安装时，必须用相应的PVC管子穿起来，埋在事先凿好的深宽为4×3cm的槽子里，如遇并排线路槽子凿宽时，不能影响其他工种施工，必要时可和木、瓦工协商解决施工中的难题，不得有只顾自己，而不顾大局的施工作风。
4、所有线路必须按横平竖直的方向分布，严禁蛛网式分布。
PVC管一头要穿进总开关箱约3cm左右，然后沿墙壁，顺地面垂直分布，转弯处用90度弯头或软管联接好，并用管卡固定好。
所有导线在PVC管子里不能有接头。
5、预埋导线的线径大小是按电器的功率来测算的，空调，浴霸，电热水器，冰箱的线路必须从开关箱单放到位。
6、所有预埋导线留在接线盒处的长度为20cm，按线盒必须用水泥砂浆
封装牢固，并使其保持端正，不得歪斜，其合口要略低于墙面0.5cm左右。
总开关箱大小可视客户用电线多少来确定。
7、所有导线分布到位确认无误后，可通电试验，方法为：将所有用电接头接上灯头套上15W灯泡，接通电源如全亮说明该户电路安装基本合格，这时可填写工程交接单。
请其它工种负责人签字验收，电气隐蔽工程初步结束。
8、安装各种灯具和开关面板，需在油漆快要撤场前三天或漆最后一遍油时进场，大型吊灯顶部必须事先用膨胀罗丝固定4×3cm木方，然后将吊灯固定罗丝切在木方上。
所有开关的面板安装必须平整端正，不得歪斜。
扣板吸顶灯安装时，必须将固定罗丝切在木楞子上，严禁切在扣板上（此木楞可事先请木工安装好）。
9、电话线和有线电视线不得和电线同在一根PVC管内必须各行其道。
.
四、家庭装修电工验收注意事项:
1、电气产品是否是符合有关标准的合格产品。
2、电气线采用阻燃型暗管铺设，导线在管内不应有结头和扭结。
3、禁止将导线直接埋入抹灰层内。
4、“火线进开关，零线进灯头”，插座接线应符合“左零右火接地在上”的规定。
5、空调及大功率电器应单独设管，电线宜用4平方毫米线。
6、电源线、电视线、电话线不得装入同一个管道内。
7、开关、插座安装牢固，位置正确，盖板端正，紧贴墙面，四周无缝隙。
电气工程安装之后，应进行电气通电，灯具试亮，开关控制等。
工
程竣工后，应向客户提供配线施工图，标明导线规格及走向。
8、电管拐弯处禁止用弯头，必须用弹簧穿进管子内弯，正常情况下弯头数量不超过3个。
9、对电线的颜色也应该按照规范执行。
应为：红、蓝、双色线、白。
.
